MODE D'EMPLOI FTX71K2V1B DAIKIN

AUTO · COOL · DRY · HEAT · FAN ONLY

AUTO · COOL · DRY · HEAT · FAN ONLY

AUTO- · KÜHLEN- · ENTFEUCHTEN- ·

• Gilt nicht in allen Fällen. Weitere Informationen fi nden Sie im Wartungshandbuch. Deutsch1 Fonctions Plus de confort et Plus de confort et d'économies d'énergied'économies d'énergie ÉCONO Cette fonction permet un fonctionnement effi cace tout en limitant la consommation électrique maximale. Elle est utile lors de l'utilisation du climatiseur en même temps que d'autres appareils électriques sur un même circuit électrique. Page 15

COURANT D'AIR CONFORTABLE

Le fl ux d'air est orienté vers le haut en mode RAFRAÎCHISSEMENT et vers le bas en mode CHAUFFAGE. Cette fonction permet d'éviter que de l'air froid ou chaud soit directement souffl é sur vous. Page 142 Français Table des matières

À lire avant utilisation Précautions de sécurité  .................................. 3 Noms des composants  ................................... 5 Préparation avant utilisation  ........................... 9

Fonctionnement de base Modes AUTO · RAFRAÎCHISSEMENT · DÉSHUMIDIFICATION · CHAUFFAGE · VENTILATEUR UNIQUEMENT .........10Réglage du débit d'air ........................12 Réglage du sens du fl ux d'air.............13

En cas de besoin FAQ  ............................................................. 27 Dépannage  ..................................................  28 Le texte anglais correspond aux instructions d'origine. Les autres langues sont les traductions des instructions d'origine.Lisez attentivement les consignes du présent manuel avant d'utiliser l'unité.Les modèles FTXP sont remplis de réfrigérant R32.• Conservez le présent manuel dans un lieu où l'utilisateur peut facilement le trouver.• Lisez attentivement les consignes du présent manuel avant d'utiliser l'unité.

• Cet appareil est conçu pour être utilisé par des utilisateurs expérimentés ou formés, dans des ateliers, dans l’industrie légère et dans les exploitations agricoles, ou par des non spécialistes, dans un cadre commercial ou domestique.• Le niveau de pression acoustique est inférieur à 70 dB (A).• Les précautions décrites ci-dessous sont classées sous AVERTISSEMENT et ATTENTION. Toutes deux contiennent des renseignements importants liés à la sécurité. Veillez à bien respecter toutes les précautions. AVERTISSEMENT ATTENTION Si ces instructions ne sont pas correctement respectées, cela peut entraîner des blessures ou la mort.Si ces instructions ne sont pas correctement respectées, cela peut entraîner des dommages matériels ou des blessures pouvant être sérieuses en fonction des circonstances.Ne tentez jamais cela.Veillez à respecter les instructions.Veillez à procéder à la mise à la terre.
• Après l'avoir lu, gardez ce manuel à un endroit pratique pour pouvoir le consulter chaque fois que cela sera nécessaire. Si l'équipement est remis à un nouvel utilisateur, veillez également à lui remettre le manuel. AVERTISSEMENT

• L'appareil ne doit pas être stocké dans un local dans lequel des sources d'allumage sont en permanence présentes (par exemple: fl ammes nues, appareil à gaz ou chauffage électrique en fonctionnement).
• Pour éviter les incendies, les explosions et les blessures, n'utilisez pas l'unité lorsque des gaz nocifs (infl ammables ou corrosifs, par exemple) sont détectés à proximité de l'unité.

• Soyez conscient que l'exposition directe prolongée à l'air froid ou chaud du climatiseur, ou à de l'air trop froid ou trop chaud peut être néfaste à votre condition physique et à votre santé.
• Ne placez pas d'objets, y compris des tiges, vos doigts, etc. dans l'entrée ou la sortie d'air. Des dommages au niveau du produit ou des blessures peuvent résulter du contact avec les lames à haute vitesse du ventilateur du climatiseur.
• Ne tentez pas de réparer, de démonter, de réinstaller ou de modifi er le climatiseur vous-même, cela peut entraîner des fuites d'eau, des décharges électriques ou des incendies.
• N'utilisez pas de vaporisateurs infl ammables à proximité du climatiseur, faute de quoi cela pourrait déclencher un incendie.

• N'utilisez pas de réfrigérant autre que celui indiqué sur l'unité extérieure (R410A/R32) pour l'installation, le déplacement ou la réparation. L'utilisation d'autres réfrigérants pourrait perturber le fonctionnement ou endommager l'unité et provoquer des blessures corporelles.• Pour éviter les chocs électriques, n'utilisez pas l'unité avec les mains humides.• Ne lavez pas le climatiseur à l'eau car cela peut entraîner des chocs électriques ou un incendie.
• Ne placez pas de récipients contenant de l'eau (vases, etc.) sur l'unité. Cela peut entraîner des décharges électriques ou un incendie.
• Faites attention au feu en cas de fuite de réfrigérant. Si le climatiseur ne fonctionne pas correctement, c'est-à-dire s'il ne produit pas d'air frais ou chaud, cela peut être dû à une fuite de réfrigérant. Consultez votre revendeur pour de l'assistance. Le réfrigérant contenu dans le climatiseur est sûr et normalement, il ne fuit pas. Toutefois, en cas de fuite, tout contact avec un brûleur, un chauffage ou une cuisinière peut entraîner la génération de gaz toxiques. Cesser d'utiliser le climatiseur jusqu'à ce qu'une personne qualifi ée ait confi rmé que la fuite a été réparée.

• Ne tentez pas d'installer ou de réparer le climatiseur vous-même. Une malfaçon peut causer des fuites d'eau, des électrocutions ou incendie. Veuillez contacter votre représentant local ou un personnel qualifi é pour tout travail d'installation et de maintenance.• En cas d'anomalie de fonctionnement du climatiseur (dégage une odeur de brûlé, etc.), coupez l'alimentation électrique de l'unité et contactez votre revendeur local. Si le fonctionnement est maintenu dans de telles circonstances, cela peut entraîner une panne, des décharges électriques ou un danger d'incendie.

Veiller à installer un disjoncteur de perte de terre. Ne pas installer un disjoncteur de perte de terre peut entraîner des décharges électriques ou un incendie.

• Veillez à mettre l'unité à la terre. Ne mettez pas l'unité à la terre sur une conduite utilitaire, un parafoudre ou la terre d'un téléphone. Une mise à la terre incorrecte peut provoquer des décharges électriques. ATTENTION

• N'utilisez pas le climatiseur pour toute autre destination que celles prévues. N'utilisez pas le climatiseur pour le rafraîchissement d'instruments de précision, de nourriture, de plantes, d'animaux ou d'œuvres d'art, cela pouvant affecter négativement la performance, la qualité et/ou la longévité des objets concernés.

À lire avant utilisation Précautions de sécurité4 Français À lire avant utilisation

• N'exposez pas les plantes ou les animaux directement au fl ux d'air de l'unité car cela peut provoquer des effets néfastes.

• Ne placez pas d'appareils produisant des fl ammes nues dans des endroits exposés au fl ux d'air de l'unité, cela pouvant diminuer la combustion du brûleur.• Ne bloquez pas les entrées ou les sorties d'air. Un écoulement d'air diminué peut entraîner une performance insuffi sante ou des problèmes.
• Vous ne devez pas vous asseoir sur l'unité extérieure, placer des objets sur l'unité ou tirer l'unité. Cela pourrait entraîner des accidents, tels que des chutes ou des basculements avec, pour conséquences, des blessures, des anomalies de fonctionnement ou des dommages du produit.
• Ne placez pas d'objets sensibles à l'humidité directement en-dessous des unités intérieures ou extérieures. Sous certaines conditions, la condensation sur l'unité principale ou sur les tuyaux de réfrigérant, la crasse du fi ltre à air ou un blocage de l'évacuation peuvent entraîner un égouttement, entraînant l'encrassement ou la panne de l'objet concerné.

• Après une longue utilisation, vérifi ez le support de l'unité et sa fi xation pour voir s'ils ne sont pas endommagés. S'ils sont endommagés, l'unité peut tomber et occasionner des blessures.
• Pour éviter les blessures, ne touchez pas l'entrée d'air ou les ailettes en aluminium de l'unité intérieure ou extérieure.

• L'appareil n'est pas conçu pour être utilisé par de jeunes enfants ou des personnes infi rmes sans surveillance. Cela pourrait entraîner une diminution des fonctions corporelles et nuire à la santé.• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, à condition qu'ils soient supervisés ou qu'ils aient été formés à utiliser cet appareil en toute sécurité et qu'ils comprennent les dangers inhérents.
• Les enfants ne doivent pas jouer avec cet appareil. • Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.• Les unités intérieure et extérieure ne doivent subir aucun impact pour éviter de les endommager.
• Ne placez pas de produits infl ammables tels que des atomiseurs à moins de 1 m de la sortie d'air. Les atomiseurs peuvent exploser sous l'effet de l'air chaud de l'unité intérieure ou extérieure.

Veillez à ce que vos animaux domestiques n'urinent pas sur le climatiseur. Cela peut entraîner des décharges électriques ou un incendie.• Ne lavez pas le climatiseur à l'eau car cela peut entraîner des chocs électriques ou un incendie.

• Ne placez pas de récipients contenant de l'eau (vases, etc.) sur l'unité. Cela peut entraîner des décharges électriques ou un incendie.
• Pour éviter l'épuisement de l'oxygène, veillez à ce que la pièce soit bien ventilée si des équipements tels qu'un brûleur sont utilisés avec le climatiseur.
• Avant de procéder au nettoyage, arrêtez l'unité, désactivez le disjoncteur ou débranchez le cordon d'alimentation. Sinon, il y a un risque de choc électrique et de blessure.
• Raccordez uniquement le climatiseur au circuit d'alimentation indiqué. Les alimentations autres que celle indiquée peuvent entraîner des décharges électriques, une surchauffe ou des incendies.

Placez le fl exible de purge de sorte à garantir une vidange régulière. Une vidange incorrecte peut mouiller le bâtiment, les meubles, etc.

• Ne placez pas d'objets à proximité directe de l'unité extérieure et ne laissez pas les feuilles ou d'autres débris s'accumuler autour de l'unité. Les feuilles constituent un foyer pour les petits animaux qui peuvent ensuite pénétrer dans l'unité. Une fois entrés, ces animaux peuvent provoquer des dysfonctionnements, de la fumée ou un incendie lorsqu'ils entrent en contact avec des pièces électriques.• Ne placez pas d'objets autour de l'unité intérieure.Cela peut avoir des effets négatifs sur les performances, la qualité du produit et la durée de vie du climatiseur.
• Maintenez les enfants à distance afi n de vous assurer qu'ils ne jouent pas avec l'appareil. Site d'installation. Consultez le revendeur pour installer le climatiseur dans les environnements suivants:
• lieux dont l'environnement est huileux ou exposés à la vapeur ou à la suie• environnements salés tels que les zones côtières• lieux exposés au sulfure, tels que les sources chaudes• lieux où la neige peut obstruer l'unité extérieure Veillez à respecter les instructions suivantes.

• L'unité intérieure est placée à au moins 1 m d'une télévision ou d'un poste de radio (l'unité risque de causer des interférences avec l'image ou le son).• Le drainage de l'unité extérieure doit être effectué dans un lieu bien drainé. Pensez à la gêne que le bruit peut occasionner pour vos voisins. Sélectionnez un lieu comme indiqué ci-dessous pour l'installation:

• un lieu suffi samment solide pour soutenir le poids de l'unité et qui n'accentue pas les bruits ou les vibrations générés par le fonctionnement
• un lieu où l'air évacué par l'unité extérieure ou les bruits générés par le fonctionnement ne gêneront pas vos voisins Travaux électriques.

• Pour l'alimentation électrique, veillez à utiliser un circuit d'alimentation distinct, spécifi que au climatiseur. Déplacement du système.

• Le déplacement du climatiseur nécessite des connaissances et des compétences spécifi ques. Veuillez contacter le revendeur s'il est nécessaire de déplacer le climatiseur. Précautions de sécuritéON/OFF

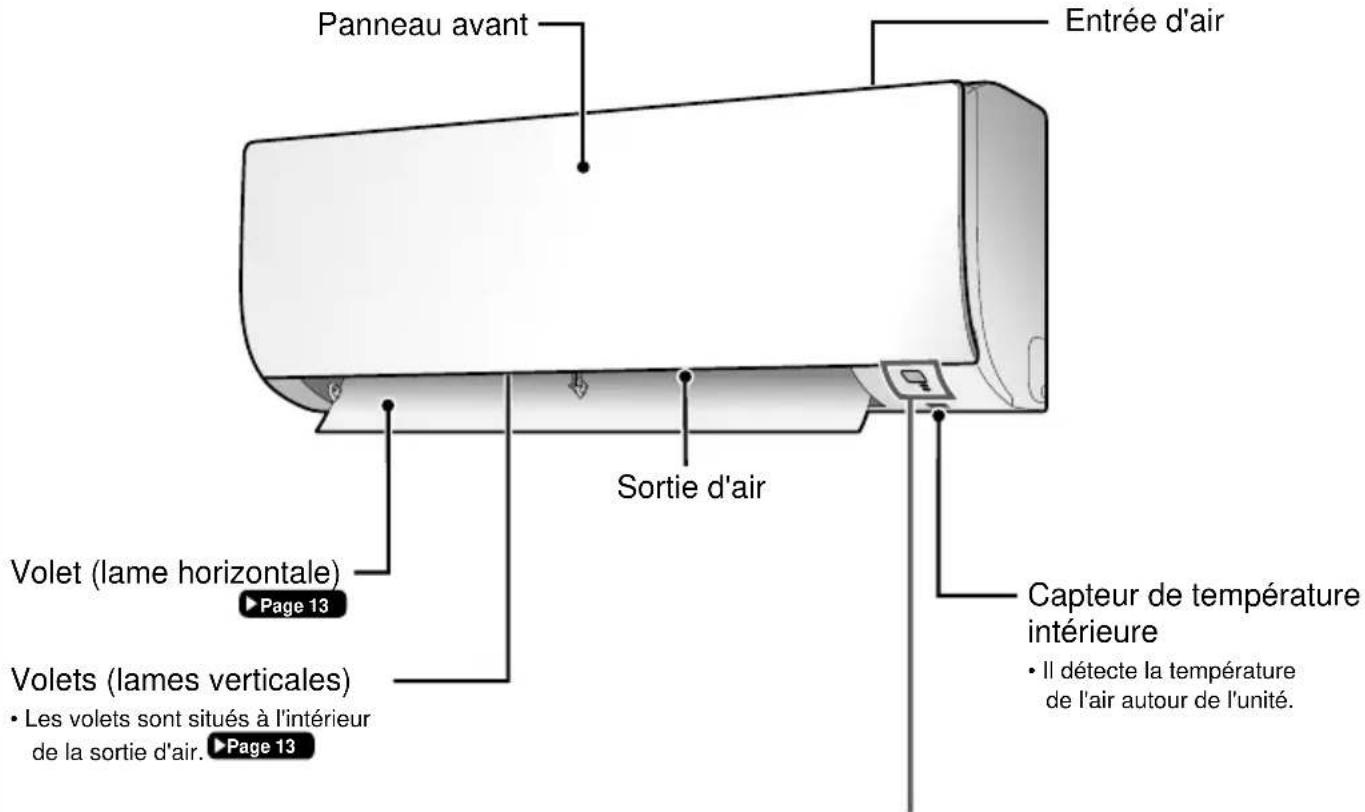

À lire avant utilisation Écran Entrée d'air Panneau avant Sortie d'air Volets (lames verticales)

• Les volets sont situés à l'intérieur de la sortie d'air. Page 13 Volet (lame horizontale) Page 13 Capteur de température intérieure
• Il détecte la température de l'air autour de l'unité. Témoin FONCTIONNEMENT (Vert) Témoin MINUTERIE (orange) Page 16, 17 Récepteur de signal
• Il reçoit les signaux de la télécommande.• Un bip sonore est émis lorsque l'unité reçoit un signal.Cas Type de sonDébut du fonctionnement bip-bipModifi cation des réglages bipArrêt du fonctionnement bip long Interrupteur MARCHE/ARRÊT de l'unité intérieure
• Appuyez une fois sur cet interrupteur pour démarrer le fonctionnement.Appuyez une nouvelle fois pour l'arrêter. Reportez-vous au tableau suivant pour le réglage du mode de fonctionnement.Mode Réglage de la température Débit d'airAUTO 25°C AUTO• Cet interrupteur peut être utilisé en l'absence de télécommande. Noms des composants Unité intérieure
• L'aspect de l'unité intérieure peut varier d'un modèle à l'autre.6 Français À lire avant utilisation Unité extérieure

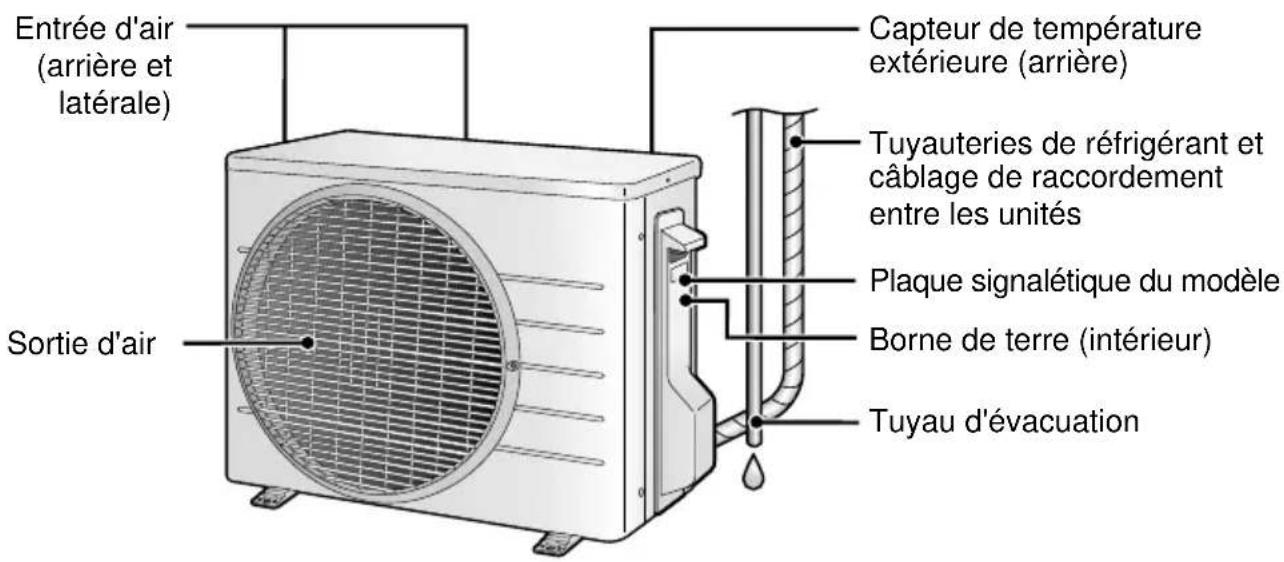

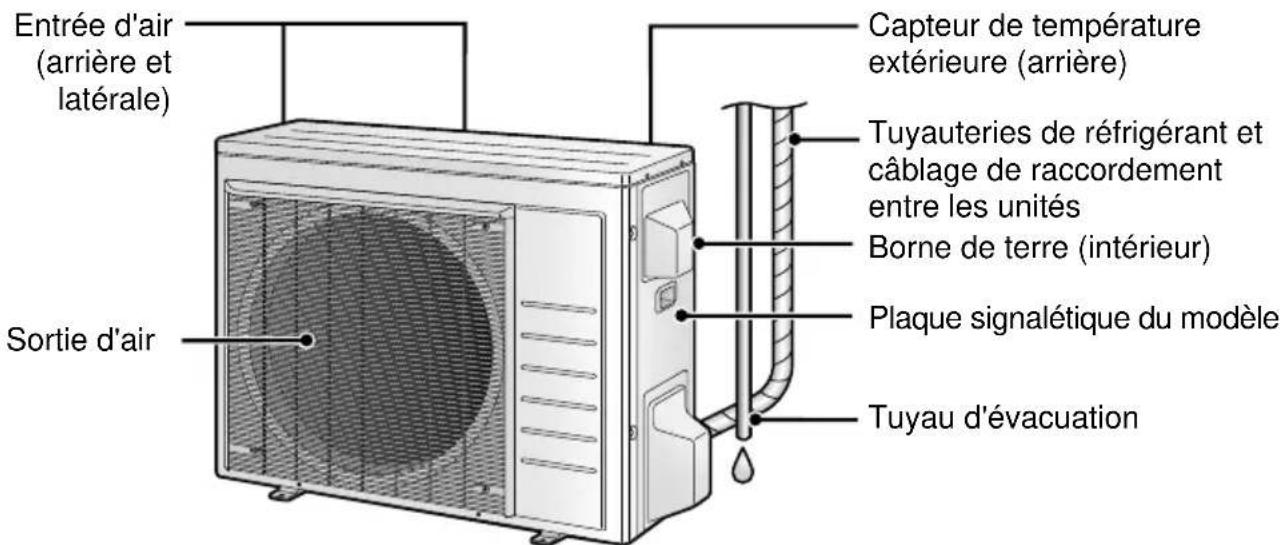

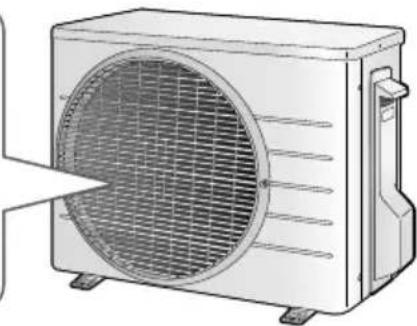

• L'aspect de l'unité extérieure peut varier d'un modèle à l'autre. Ouvrez le panneau avant Filtre à air Tuyauteries de réfrigérant et câblage de raccordement entre les unités Borne de terre (intérieur) Tuyau d'évacuation Sortie d'air Plaque signalétique du modèle Entrée d'air (arrière et latérale) Capteur de température extérieure (arrière) Filtre désodorisant à l’apatite de titane (sans cadre) Plaque signalétique du modèle Noms des composants ■ FTX20K2V1B / FTX25K2V1B / FTX35K2V1B / FTX20K5V1B / FTX25K5V1B / FTX35K5V1B■ FTXP20K2V1B / FTXP25K2V1B / FTXP35K2V1B ■ FTXP20K3V1B / FTXP25K3V1B / FTXP35K3V1B7 À lire avant utilisation Noms des composants ■ FTX50K2V1B / FTX60K2V1B / FTX71K2V1B ■ FTXP50K3V1B / FTXP60K3V1B / FTXP71K3V1B Ouvrez le panneau avant Unité extérieure
• L'aspect de l'unité extérieure peut varier d'un modèle à l'autre. Tuyauteries de réfrigérant et câblage de raccordement entre les unités Tuyau d'évacuation Sortie d'air Plaque signalétique du modèle Borne de terre (intérieur) Entrée d'air (arrière et latérale) Capteur de température extérieure (arrière) Filtre à air Filtre désodorisant à l’apatite de titane (avec cadre) Plaque signalétique du modèleFrançais

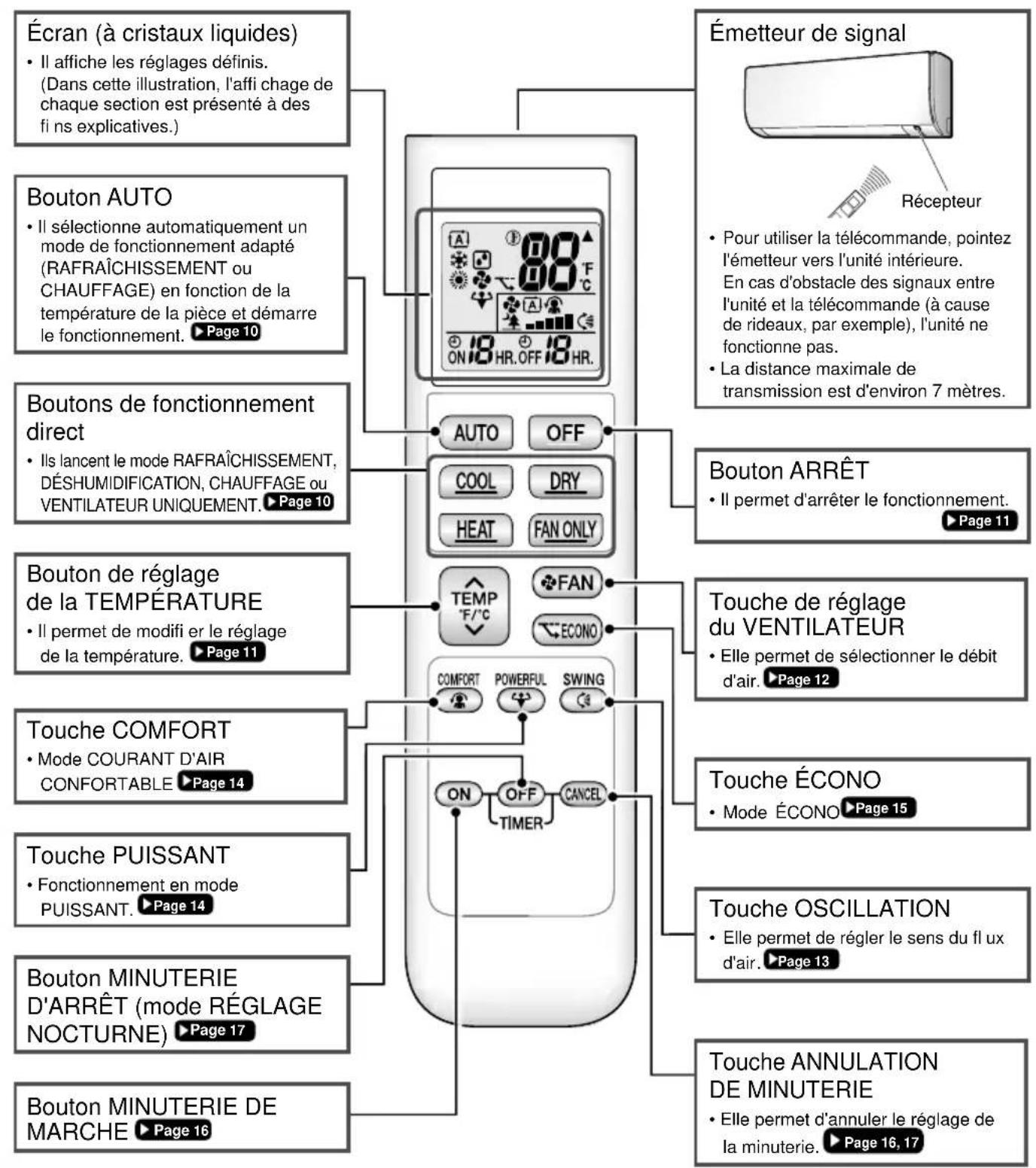

À lire avant utilisation Noms des composants Télécommande Écran (à cristaux liquides)

• Il affi che les réglages défi nis. (Dans cette illustration, l'affi chage de chaque section est présenté à des fi ns explicatives.) Bouton AUTO
• Il sélectionne automatiquement un mode de fonctionnement adapté (RAFRAÎCHISSEMENT ou CHAUFFAGE) en fonction de la température de la pièce et démarre le fonctionnement. Page 10 Boutons de fonctionnement direct

Ils lancent le mode RAFRAÎCHISSEMENT, DÉSHUMIDIFICATION, CHAUFFAGE ou VENTILATEUR UNIQUEMENT. Page 10 Bouton de réglage de la TEMPÉRATURE

• Il permet de modifi er le réglage de la température. Page 11 Touche COMFORT
• Mode COURANT D'AIR CONFORTABLE Page 14 Touche PUISSANT
• Fonctionnement en mode PUISSANT. Page 14 Bouton MINUTERIE D'ARRÊT (mode RÉGLAGE NOCTURNE) Page 17 Bouton MINUTERIE DE MARCHE Page 16 Émetteur de signal Récepteur Pour utiliser la télécommande, pointez l'émetteur vers l'unité intérieure. En cas d'obstacle des signaux entre l'unité et la télécommande (à cause de rideaux, par exemple), l'unité ne fonctionne pas.• La distance maximale de transmission est d'environ 7 mètres. Bouton ARRÊT
• Il permet d'arrêter le fonctionnement. Page 11 Touche de réglage du VENTILATEUR

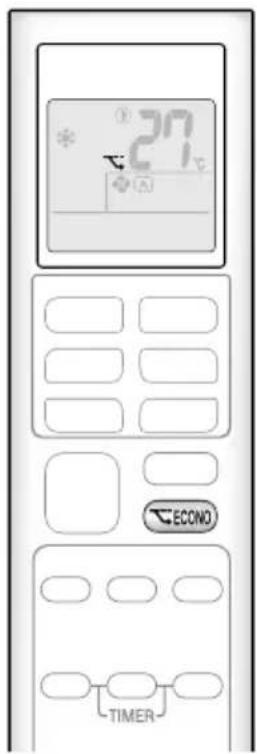

• Elle permet de sélectionner le débit d'air. Page 12 Touche ÉCONO
• Mode ÉCONO Page 15 Touche OSCILLATION

Elle permet de régler le sens du fl ux d'air

Page 13 Touche ANNULATION DE MINUTERIE

• Elle permet d'annuler le réglage de la minuterie. Page 16, 179 À lire avant utilisation Préparation avant utilisation Insertion des piles

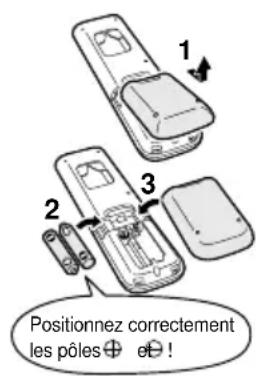

1. Retirez le couvercle arrière en le faisant

glisser, puis en le soulevant légèrement.

2. Insérez 2 piles sèches AAA.LR03 (alcalines).

3. Remettez le couvercle arrière en place.

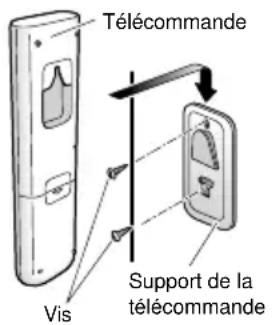

Fixation du support de la télécommande sur un mur

1. Sélectionnez un emplacement à partir duquel

les signaux atteignent l'unité.

2. Fixez le support sur un mur, un pilier ou un

point similaire à l'aide des vis fournies avec le support.

3. Placez la télécommande sur son support.

Commutateur de l'affi chage Fahrenheit/Celsius Appuyez simultanément sur et (bouton MINUTERIE) pendant environ 5 secondes.

• La température s'affi che en degrés Celsius, puis en degrés Fahrenheit, et vice versa.

• La conversion est uniquement possible lorsque la température s'affi che. Activez le disjoncteur

• Une fois l'unité sous tension, le volet de l'unité intérieure s'ouvre et se ferme une fois pour défi nir la position de référence.Positionnez correctement les pôles et !

Support de la télécommandeTélécommande Vis REMARQUE Remarques relatives aux piles• Lors du remplacement des piles, utilisez des modèles de même type et remplacez les deux piles en même temps.

• Les piles durent environ 1 an. Si la luminosité de l'écran de la télécommande commence à décliner et si la plage de transmission possible se dégrade en l'espace d'un an, remplacez les deux piles par de nouvelles piles AAA.LR03 (alcalines).
• Les piles fournies avec la télécommande sont conçues pour le fonctionnement initial. Elles peuvent se décharger en moins d'1 an. Remarques relatives à la télécommande• Ne faites pas tomber la télécommande. Ne la mouillez pas.Français

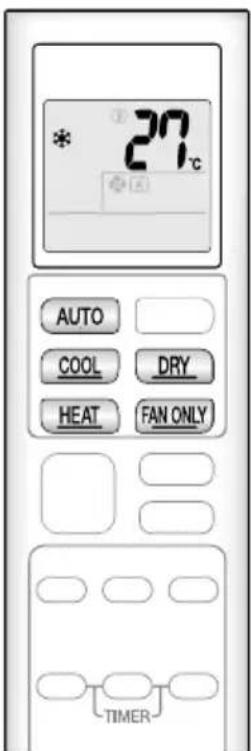

Fonctionnement de base Modes AUTO · RAFRAÎCHISSEMENT · DÉSHUMIDIFICA-

TION · CHAUFFAGE · VENTILATEUR UNIQUEMENT

REMARQUE Remarques relatives au mode AUTO• En mode AUTO, le système sélectionne un mode de fonctionnement adapté (RAFRAÎCHISSEMENT ou CHAUFFAGE) en fonction de la température de la pièce et démarre le fonctionnement.

• Le système sélectionne automatiquement un nouveau réglage à intervalles réguliers de manière à ce que la température intérieure atteigne le niveau défi ni par l'utilisateur.Remarque relative au mode DÉSHUMIDIFICATION
• Ce mode permet de supprimer l'humidité tout en maintenant la température de la pièce. Elle contrôle automatiquement la température et le débit d'air, le réglage manuel de ces fonctions n'est donc pas disponible. Le climatiseur fonctionne selon le mode de votre choix. Démarrage du fonctionnement Mode AUTO
• Ce mode permet de sélectionner automatiquement la température et le mode de fonctionnement adaptés. Appuyez sur . Mode RAFRAÎCHISSEMENT
• Ce mode permet de réduire la température. Appuyez sur . Mode DÉSHUMIDIFICATION
• Ce mode permet de réduire l'humidité. Appuyez sur . Mode CHALEUR
• Ce mode permet d'augmenter la température. Appuyez sur . Mode VENTILATEUR UNIQUEMENT
• Ce mode permet de faire circuler l'air dans la pièce. Appuyez sur .
• Le témoin de FONCTIONNEMENT s'allume en vert.Écran11 Fonctionnement de base Arrêt du fonctionnement Appuyez sur .

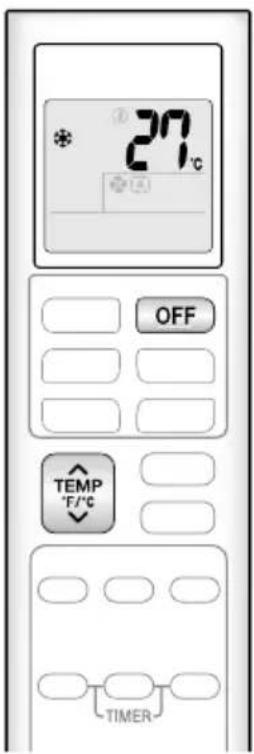

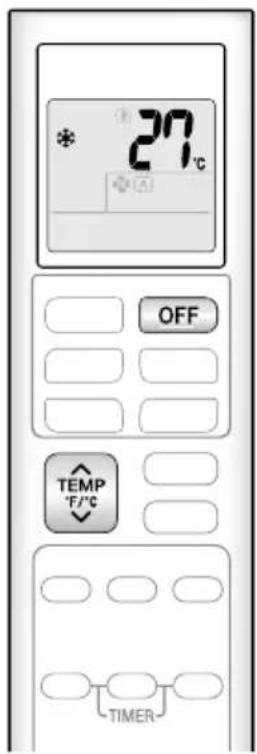

• Le témoin de FONCTIONNEMENT s'éteint. Modifi cation du réglage de la température Appuyez sur .

• Appuyez sur pour augmenter la température et sur pour la réduire. Mode RAFRAÎCHISSEMENTMode CHALEUR Mode AUTOMode DÉSHUMIDIFICATION ou VENTILATEUR UNIQUEMENT18 – 32°C 10 – 30°C 18 – 30°CLe réglage de la température ne peut pas être modifi é. Conseils pour réaliser des économies d'énergie Un réglage de température modéré permet d'économiser l'énergie.
• Réglage de température recommandé− Pour le rafraîchissement: 26 – 28°C− Pour le chauffage: 20 – 24°C Couvrez les fenêtres à l'aide d'un store ou de rideaux.

• Le fait d'empêcher la lumière du soleil et l'air extérieur de rentrer amplifi e l'effet de rafraîchissement (chauffage). Maintien de la propreté des fi ltres à air

• Les fi ltres à air obstrués entraînent un fonctionnement ineffi cace et des pertes d'énergie. Nettoyez-les toutes les 2 semaines environ. Page 21 Si vous ne comptez pas utiliser le climatiseur pendant une période de temps prolongée, au printemps ou en automne, par exemple, désactivez le disjoncteur.
• Le climatiseur consomme toujours une certaine quantité d'électricité même lorsqu'il ne fonctionne pas. Modes AUTO · RAFRAÎCHISSEMENT · DÉSHUMIDIFICA-

TION · CHAUFFAGE · VENTILATEUR UNIQUEMENT12

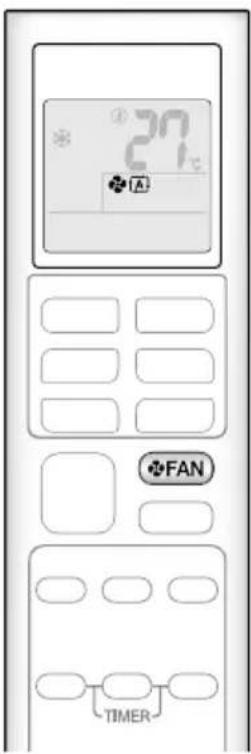

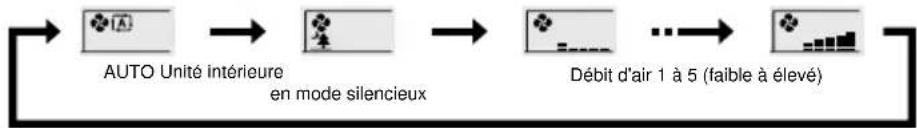

Français Fonctionnement de base Vous pouvez régler le débit d'air pour plus de confort. Réglage du débit d'air Appuyez sur .

• Chaque pression sur modifi e le réglage du débit d'air selon une séquence défi nie. AUTO Unité intérieure en mode silencieuxDébit d'air 1 à 5 (faible à élevé)• Lorsque le débit d'air est réglé sur " ", le fonctionnement silencieux de l'unité intérieure est activé et le niveau sonore émis par l'unité est réduit.• En mode de fonctionnement silencieux, le débit d'air est faible.Modes AUTO · RAFRAÎCHISSEMENT · CHAUFFAGE et VENTILATEUR UNIQUEMENTMode DÉSHUMIDIFICATIONLe réglage du débit d'air ne peut être modifi é. REMARQUE Remarque relative au réglage du débit d'air• L'effet de rafraîchissement (chauffage) est limité lorsque le débit d'air est réduit. Réglage du débit d'air13 Fonctionnement de base Réglage du sens du fl ux d'air Vous pouvez régler le sens du fl ux d'air pour plus de confort. ATTENTION

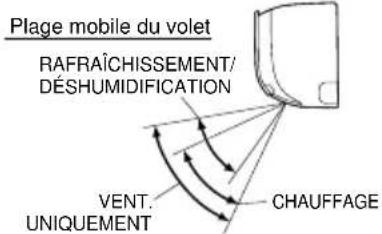

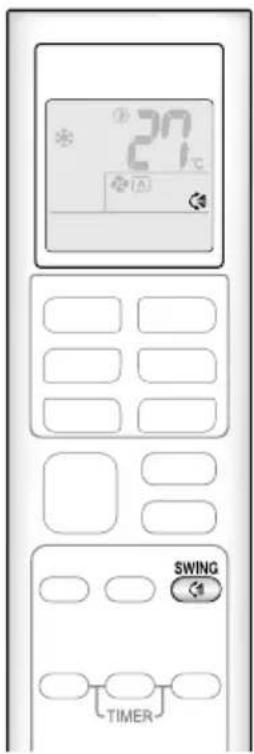

• Utilisez toujours la télécommande pour régler l'inclinaison du volet. Ne forcez jamais le mouvement du volet avec votre main, car cela risque de provoquer un dysfonctionnement.• Faites attention lors du réglage des volets. Le ventilateur tourne à grande vitesse au niveau de la sortie d'air. Démarrage de l'oscillation automatique Flux d'air vers le haut et vers le bas Appuyez sur .

• " " s'affi che sur l'écran à cristaux liquides.
• Le volet (lame horizontale) commence à osciller. Réglage du volet sur la position souhaitée

• Cette fonction est disponible lorsque le volet est en mode d'oscillation automatique. Appuyez sur une fois que le volet a atteint la position souhaitée.
• " " disparaît de l'écran à cristaux liquides. Réglage des volets sur la position souhaitée Maintenez les boutons enfoncés et déplacez les volets (lames verticales). Un bouton est situé à 2 emplacements. REMARQUE Remarques relatives au réglage du sens du fl ux d'air• La plage mobile des volets varie en fonction du mode de fonctionnement.• Le volet s'arrête en position supérieure si le débit d'air est réduit pendant que l'unitéest réglée avec oscillation vers le haut et le bas. Plage mobile du voletRAFRAÎCHISSEMENT/DÉSHUMIDIFICATIONCHAUFFAGEVENT. UNIQUEMENT Boutons14 Français Fonctions utiles

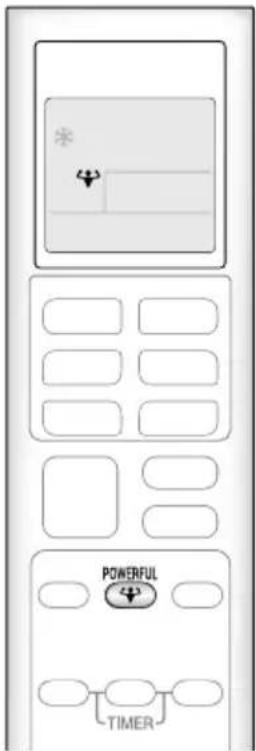

Mode COURANT D'AIR CONFORTABLE Mode PUISSANT Le mode PUISSANT intensifi e l'effet de rafraîchissement (chauffage) quel que soit le mode de fonctionnement sélectionné. Dans ce mode, le climatiseur fonctionne à sa capacité maximale. Démarrage du mode PUISSANT Appuyez sur .

• " " s'affi che sur l'écran à cristaux liquides.

• Le mode PUISSANT prendra fi n dans 20 minutes. Le système fonctionnera ensuite de nouveau selon les réglages utilisés avant activation du mode PUISSANT. Annulation du mode PUISSANT Appuyez de nouveau sur .
• " " disparaît de l'écran à cristaux liquides. Le sens et le débit de l'air sont réglés de manière à ce que l'air ne soit pas souffl é directement sur les personnes présentes dans la pièce. Démarrage du mode COURANT D'AIR CONFORTABLE Appuyez sur .

• " " s'affi che sur l'écran à cristaux liquides. Modes RAFRAÎCHISSEMENT et DÉSHUMIDIFICATIONMode CHALEURSens du voletVers le haut Vers le basDébit d'air AUTO
• Indisponible pour le mode VENTILATEUR UNIQUEMENT. Annulation du mode COURANT D'AIR CONFORTABLE Appuyez de nouveau sur .
• " " disparaît de l'écran à cristaux liquides.• Le volet est ramené à la position mémorisée avant l'activation du mode COURANT D'AIR CONFORTABLE.15 Fonctions utiles

• Si l'orientation du fl ux d'air vers le haut et vers le bas est sélectionnée, le mode COURANT D'AIR CONFORTABLE est annulé. Remarques relatives au mode PUISSANT

• Si vous appuyez sur , les réglages sont annulés et l'icône " " disparaît de l'écran à cristaux liquides.

• Le mode PUISSANT n'augmente pas la capacité du climatiseur si celui-ci est déjà en fonctionnement à un niveau maximal. − En modes RAFRAÎCHISSEMENT, CHAUFFAGE et AUTO Pour bénéfi cier d'un effet de rafraîchissement (chauffage) maximal, la capacité de l'unité extérieure augmente et le débit d'air est réglé sur la valeur maximale.Le réglage de la température ne peut pas être modifi é.− En mode DÉSHUMIDIFICATIONLe réglage de la température est réduit de 2,5°C et le débit d'air augmente légèrement.− En mode VENTILATEUR UNIQUEMENTLe débit d'air est réglé sur la valeur maximale. Remarques relatives au mode ÉCONO

• Si vous appuyez sur , les réglages sont annulés et l'icône " " disparaît de l'écran à cristaux liquides.

• Si le niveau de consommation électrique est déjà faible, le basculement en mode ÉCONO ne va pas davantage réduire la consommation électrique. Quelques fonctions utiles peuvent être utilisées ensemble. COURANT D'AIR CONFORTABLE + ÉCONO Disponible* La priorité est donnée à la fonction dont le bouton a été actionné en dernier.PUISSANT + COURANT D'AIR CONFORTABLE Non disponible*PUISSANT + ÉCONO Non disponible* Mode ÉCONO Le mode ÉCONO permet un fonctionnement effi cace tout en limitant la consommation électrique maximale. Cette fonction permet d'empêcher le disjoncteur de se déclencher lorsque l'unité fonctionne en même temps que d'autres appareils sur le même circuit. Démarrage du mode ÉCONO Appuyez sur .

• " " s'affi che sur l'écran à cristaux liquides.

• Indisponible pour le mode VENTILATEUR UNIQUEMENT. Annulation du mode ÉCONO Appuyez de nouveau sur .

• " " disparaît de l'écran à cristaux liquides.Français

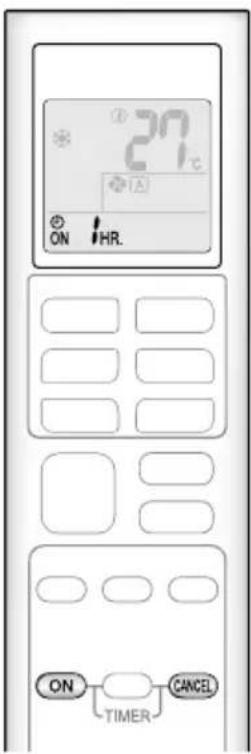

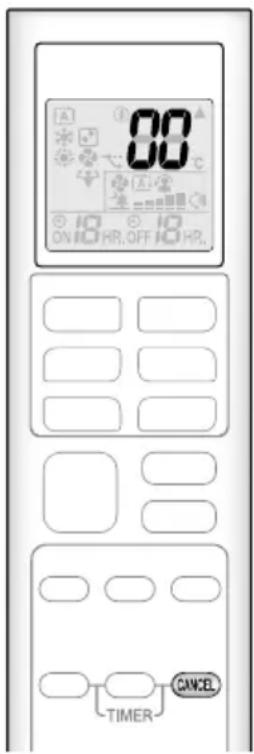

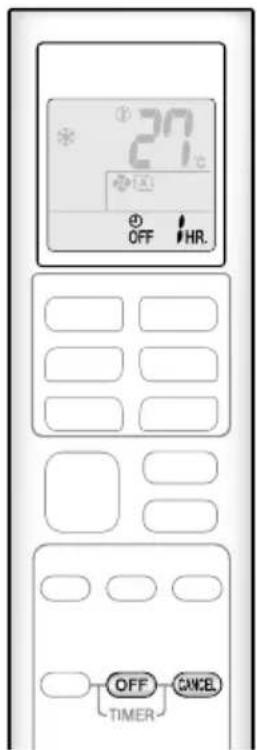

Mode MINUTERIE Fonctionnement de la MINUTERIE

Les fonctions de minuterie sont utiles pour activer ou désactiver automatiquement le climatiseur la nuit ou le matin. Vous pouvez également associer les fonctions de MINUTERIE DE MARCHE et D'ARRÊT. Fonctionnement de la MINUTERIE DE MARCHE Appuyez sur . " " s'affi che sur l'écran à cristaux liquides.• Chaque pression sur augmente le réglage de 1 heure. La durée peut être réglée entre 1 et 12 heures.• Le témoin de la MINUTERIE s'allume en orange.Écran Annulation du fonctionnement de la MINUTERIE DE MARCHE Appuyez sur .

• " " disparaît de l'écran à cristaux liquides.• Le témoin de la minuterie s'éteint. REMARQUE Réglez de nouveau la minuterie dans les cas suivants:• en cas de désactivation du disjoncteur• en cas de panne d'électricité• après le remplacement des piles de la télécommande.17 Mode MINUTERIE Fonctionnement de la MINUTERIE D'ARRÊT Appuyez sur . " " s'affi che sur l'écran à cristaux liquides.• Chaque pression sur augmente le réglage de 1 heure.La durée peut être réglée entre 1 et 12 heures.• Le témoin de la MINUTERIE s'allume en orange.Écran Annulation du fonctionnement de la MINUTERIE D'ARRÊT Appuyez sur .
• " " disparaît de l'écran à cristaux liquides.• Le témoin de la minuterie s'éteint. Association de la MINUTERIE DE MARCHE et de la MINUTERIE D'ARRÊT

• L'exemple ci-dessous indique comment associer les 2 minuteries.• Les icônes " " et " " s'affi chent sur l'écran à cristaux liquides. [Exemple] Réglage pendant que l'unité fonctionne• Arrêt de l'unité 1 heure plus tard et remise en marche 7 heures après l'arrêt.Réglage pendant que l'unité est arrêtée• Mise en marche de l'unité 2 heures plus tard et arrêt 3 heures après la mise en marche. REMARQUE Mode RÉGLAGE NOCTURNE
• Lorsque la MINUTERIE D'ARRÊT est défi nie, le climatiseur ajuste automatiquement le réglage de la température (0,5°C de plus en mode RAFRAÎCHISSEMENT et 2,0°C de moins en mode CHAUFFAGE) de manière à éviter tout rafraîchissement (chauffage) excessif pendant votre sommeil. Fonctionnement de la MINUTERIE

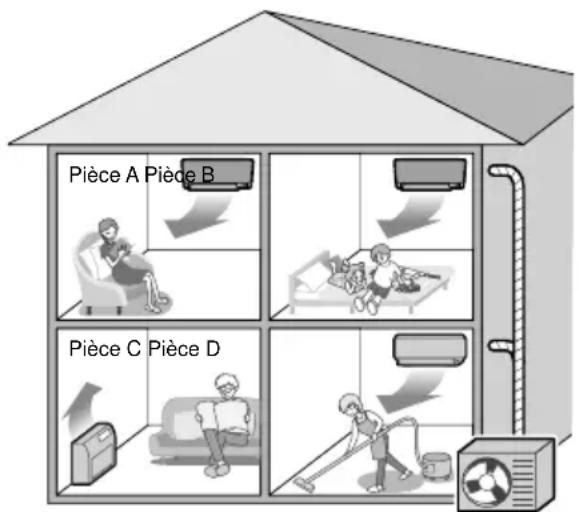

Français Remarque concernant le système multiple Remarque concernant le système multiple Un système multiple est équipé d'une unité extérieure raccordée à plusieurs unités intérieures.

Sélection du mode de fonctionnement Avec un réglage de pièce prioritaire mais une unité prioritaire inactive ou absente Lorsque plusieurs unités intérieures fonctionnent, la priorité est donnée à la première unité mise sous tension.Vous devez alors sélectionner le même mode de fonctionnement que la première unité pour les unités mises sous tension par la suite.Sinon, le mode de veille est activé et le témoin de FONCTIONNEMENT clignote, cela n'indique pas une anomalie de fonctionnement. REMARQUE Remarques relatives au mode de fonctionnement pour un système multiple

• Il n'est pas possible d'utiliser simultanément les modes RAFRAÎCHISSEMENT, DÉSHUMIDIFICATION et VENTILATEUR.• Le mode AUTO active automatiquement le mode RAFRAÎCHISSEMENT ou CHALEUR en fonction de la température de la pièce. Par conséquent, le mode AUTO est disponible lors de la sélection du même mode de fonctionnement que celui de la pièce dont l'unité a été mise sous tension la première. ATTENTION

• Le mode de fonctionnement de la pièce dont l'unité a été mise sous tension la première a normalement la priorité mais les cas suivants constituent des exceptions, vous devez donc les garder à l'esprit. Si le mode de fonctionnement de la première pièce est le mode VENTILATEUR, la sélection du mode CHAUFFAGE pour les autres pièces donne la priorité au mode CHAUFFAGE. Le climatiseur fonctionnant en mode VENTILATEUR passe alors en veille et le témoin de FONCTIONNEMENT clignote. Avec le réglage de pièce prioritaire activé Reportez-vous au réglage de pièce prioritaire à la page suivante.

Mode BRUIT RÉDUIT NOCTURNE (uniquement disponible en mode RAFRAÎCHISSEMENT) Le mode BRUIT RÉDUIT NOCTURNE nécessite une programmation initiale lors de l'installation. Veuillez contacter votre détaillant ou votre revendeur pour obtenir de l'air. Le mode BRUIT RÉDUIT NOCTURNE réduit les bruits de fonctionnement de l'unité extérieure pendant la nuit pour ne pas gêner les voisins.

• Le mode BRUIT RÉDUIT NOCTURNE est activé lorsque la température est inférieure de 5°C ou plus à la température la plus haute enregistrée dans la journée. Cette fonction n'est donc pas activée lorsque la différence de température est inférieure à 5°C.

• Le mode BRUIT RÉDUIT NOCTURNE réduit légèrement l'effi cacité de rafraîchissement de l'unité. Pièce A Pièce BPièce C Pièce DUnité extérieure19 Remarque concernant le système multiple Remarque concernant le système multiple Verrouillage des modes RAFRAÎCHISSEMENT/CHALEUR Le verrouillage du mode RAFRAÎCHISSEMENT/CHALEUR nécessite une programmation initiale lors de l'installation. Veuillez contacter votre revendeur agréé pour obtenir de l'air. Le verrouillage du mode RAFRAÎCHISSEMENT/CHALEUR active le mode RAFRAÎCHISSEMENT ou CHALEUR de force sur l'unité. Cette fonction est utile lorsque vous souhaitez utiliser le même mode de fonctionnement pour toutes les unités intérieures raccordées au système multiple. REMARQUE

• Le verrouillage du mode RAFRAÎCHISSEMENT/CHALEUR ne peut être activé en même temps que le réglage de pièce prioritaire. Réglage de pièce prioritaire Le réglage de pièce prioritaire nécessite une programmation initiale lors de l'installation. Veuillez contacter votre revendeur agréé pour obtenir de l'air.La pièce désignée comme étant la pièce prioritaire est prioritaire dans les cas suivants. Priorité du mode de fonctionnement

• Le mode de fonctionnement de la pièce prioritaire étant prioritaire, l'utilisateur peut sélectionner un autre mode de fonctionnement pour les autres pièces.[Exemple]• La pièce A est la pièce prioritaire dans les exemples.Le mode RAFRAÎCHISSEMENT est sélectionné dans la pièce A tandis que les modes suivants sont activés dans les pièces B, C et D:Mode de fonctionnement dans les pièces B, C et DStatut des pièces B, C et D lorsque l'unité de la pièce A est en mode RAFRAÎCHISSEMENT.RAFRAÎCHISSEMENT ou DÉSHUMIDIFICATION ou VENTILATEURLe mode de fonctionnement sélectionné est maintenu.CHALEURLe mode de veille de l'unité est activé. Le fonctionnement reprend lorsque l'unité de la pièce A cesse de fonctionner. AUTO Si le mode RAFRAÎCHISSEMENT de l'unité est sélectionné, le fonctionnement selon ce mode se poursuit. Si le mode CHALEUR de l'unité est sélectionné, le mode de veille est activé. Le fonctionnement reprend lorsque l'unité de la pièce A cesse de fonctionner. Priorité en mode PUISSANT [Exemple]• La pièce A est la pièce prioritaire dans les exemples. Les unités intérieures des pièces A, B, C et D fonctionnent toutes. Si le mode PUISSANT de l'unité de la pièce A est activé, la capacité de fonctionnement se concentre dans la pièce A. L'effi cacité de rafraîchissement (chauffage) des unités des pièces B, C et D peut alors être légèrement réduite.20 Français Entretien ATTENTION

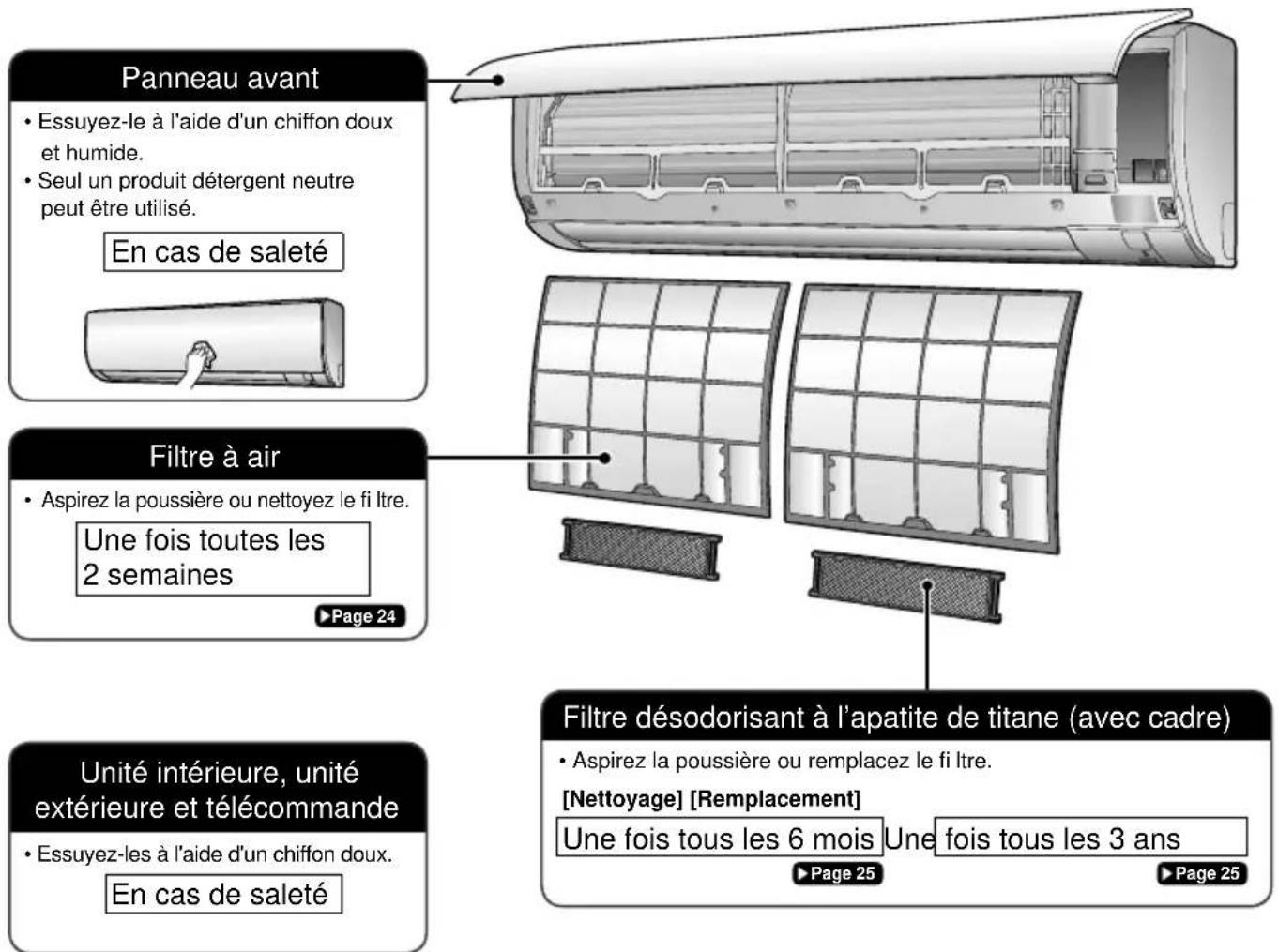

• Avant de procéder au nettoyage, veillez à arrêter le fonctionnement et à désactiver le disjoncteur.
• Ne touchez pas aux ailettes en aluminium de l'unité intérieure. Vous risquez de vous blesser si vous touchez à ces pièces. Référence rapide Nettoyage des pièces REMARQUE N'utilisez pas les matériaux suivants pour le nettoyage:• de l'eau à plus de 40°C,• un liquide volatile tel que le benzène, l'essence et le diluant,• des agents de polissage et• des matériaux rugueux tels qu'un balai-brosse. Panneau avant
• Essuyez-le à l'aide d'un chiffon doux et humide.• Seul un produit détergent neutre peut être utilisé. En cas de saleté Unité intérieure, unité extérieure et télécommande

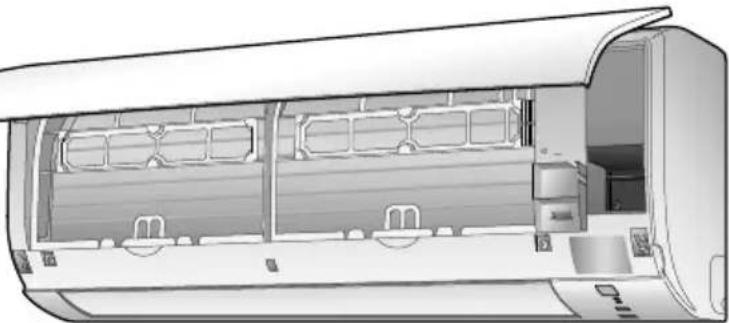

• Essuyez-les à l'aide d'un chiffon doux. En cas de saleté Filtre à air

Aspirez la poussière ou nettoyez le fi ltre. Une fois toutes les 2 semaines Page 21 Filtre désodorisant à l’apatite de titane (sans cadre)

• Aspirez la poussière ou remplacez le fi ltre.[Nettoyage] [Remplacement] Une fois tous les 6 mois Une fois tous les 3 ans Page 22 Page 22 Entretien et nettoyage ■ FTX20K2V1B / FTX25K2V1B / FTX35K2V1B / FTX20K5V1B / FTX25K5V1B / FTX35K5V1B■ FTXP20K2V1B / FTXP25K2V1B / FTXP35K2V1B ■ FTXP20K3V1B / FTXP25K3V1B / FTXP35K3V1B21 Entretien Filtre à air

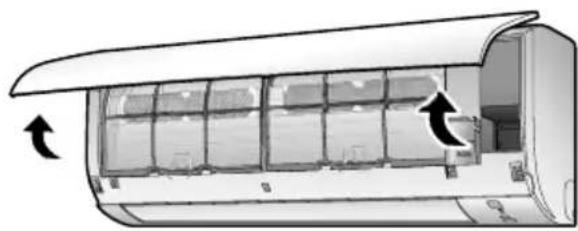

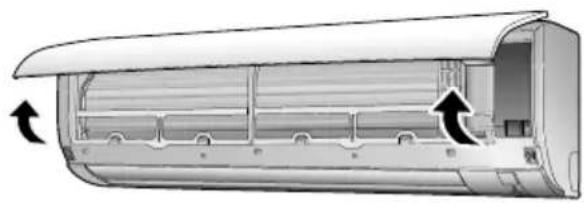

1. Ouvrez le panneau avant.

Maintenez le panneau avant par les côtés et ouvrez-le.

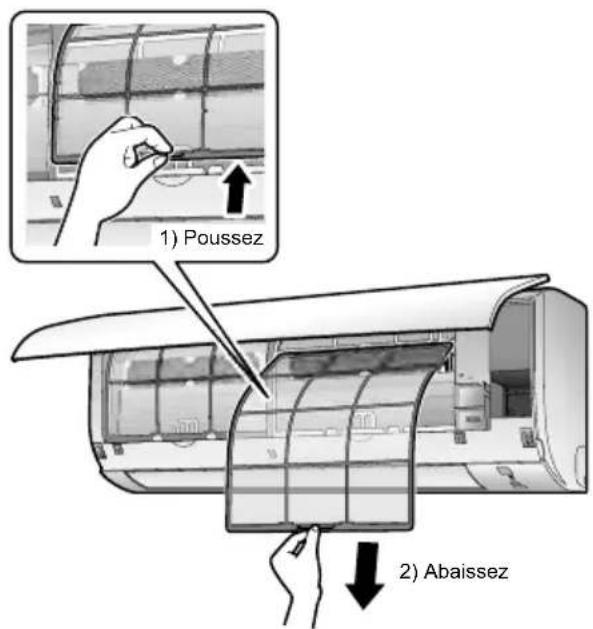

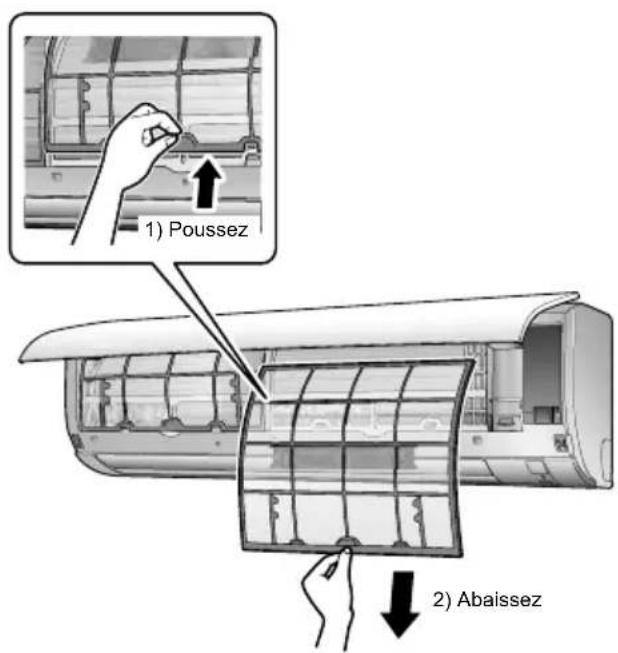

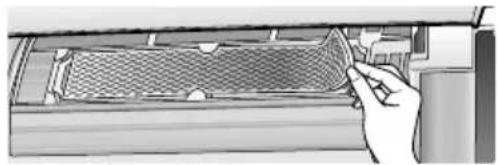

2. Retirez les fi ltres à air.

• Poussez la languette du fi ltre située au centre de chaque fi ltre à air légèrement vers le haut, puis abaissez-la.2) Abaissez1) Poussez

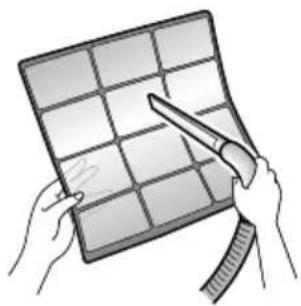

3. Nettoyez les fi ltres à air avec

de l'eau ou un aspirateur.

• Nous vous recommandons de nettoyer les fi ltres à air toutes les 2 semaines. Si la poussière est tenace

• Lavez les fi ltres à air avec un produit détergent neutre dilué dans de l'eau tiède, puis laissez-les sécher à l'ombre.

4. Remettez les fi ltres en place.

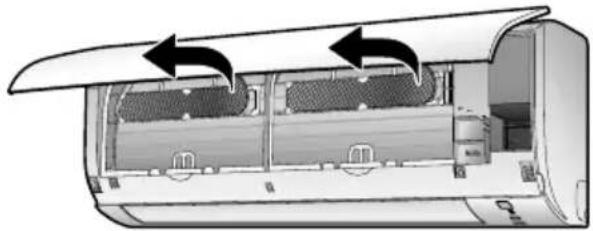

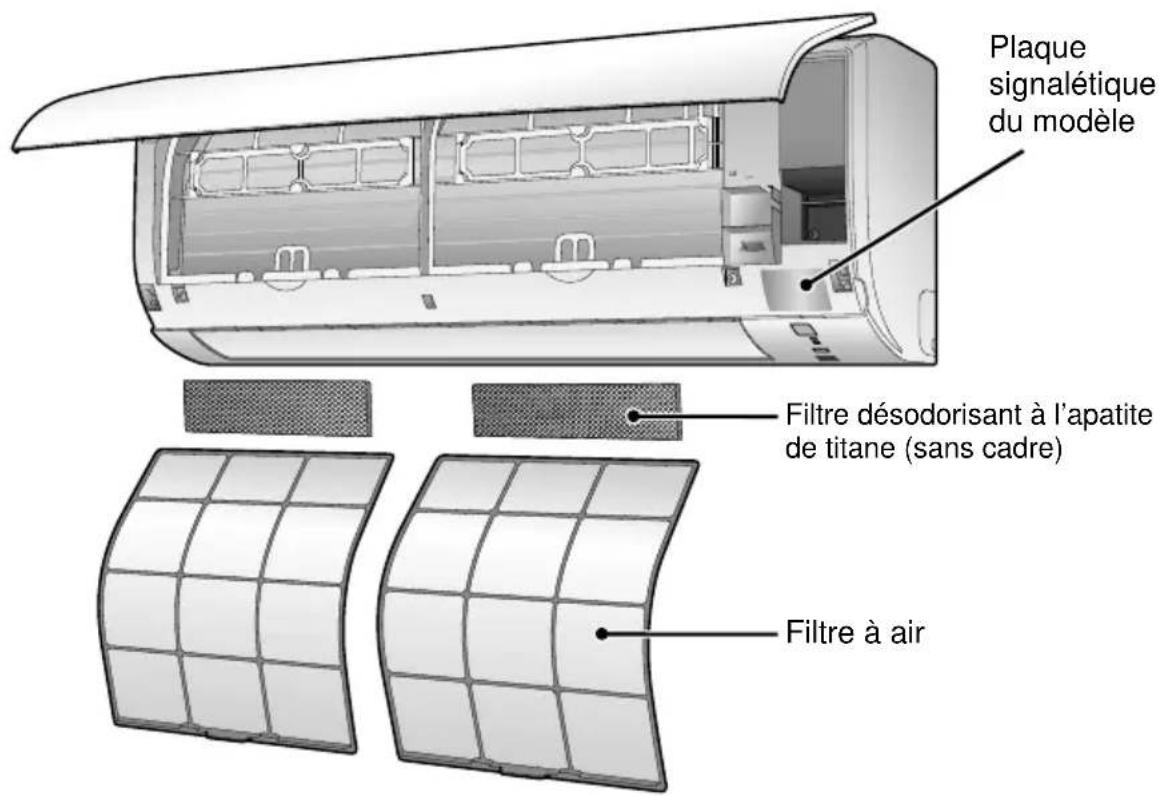

Français Entretien Filtre désodorisant à l’apatite de titane

1. Ouvrez le panneau avant et

sortez les fi ltres à air. Page 21

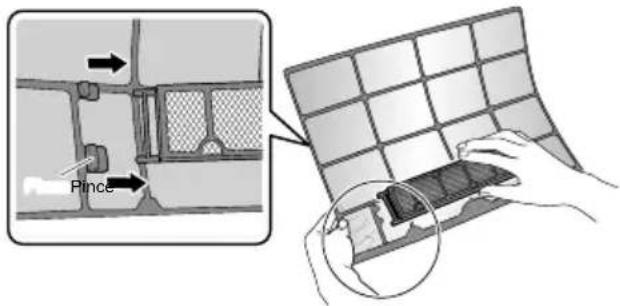

2. Retirez les fi ltres

désodorisants à l’apatite de titane.

• Retirez les fi ltres des languettes.

3. Nettoyez ou remplacez

les fi ltres désodorisants à l’apatite de titane. [Nettoyage] 3-1 Aspirez la poussière et laissez-les tremper dans de l'eau ou de l'eau tiède pendant 10 à 15 minutes environ s'ils sont très sales. 3-2 Après le nettoyage, secouez les fi ltres pour évacuer l'eau restante et laissez-les sécher à l'ombre.

• Ne tordez pas et n'essorez pas le fi ltre pour en évacuer l'eau. [Remplacement] Retirez le fi ltre des languettes et installez un nouveau fi ltre.

• Mettez l'ancien fi ltre au rebut en tant que déchet non infl ammable.

4. Insérez les nouveaux fi ltres

désodorisants à l’apatite de titane à leur emplacement d’origine.

• Vérifi ez que le fi ltre est correctement inséré dans les languettes avant de le fi xer.

5. Remettez les fi ltres

le panneau avant. Page 21 REMARQUE

• Fonctionnement avec des fi ltres sales:− impossible de désodoriser l'air,− impossible de nettoyer l'air,− faibles performances de chauffage ou de rafraîchissement et− émission possible d'odeurs.• Mettez les anciens fi ltres au rebut en tant que déchets non infl ammables. • Pour commander un fi ltre désodorisant à l’apatite de titane, contactez le revendeur auprès duquel vous avez acheté le climatiseur.Élément Filtre désodorisant à l’apatite de titane 1 jeuRéférence KAF970A46ATTENTION
• Avant de procéder au nettoyage, veillez à arrêter le fonctionnement et à désactiver le disjoncteur.
• Ne touchez pas aux ailettes en aluminium de l'unité intérieure. Vous risquez de vous blesser si vous touchez à ces pièces. Référence rapide Nettoyage des pièces REMARQUE N'utilisez pas les matériaux suivants pour le nettoyage:• de l'eau à plus de 40°C,• un liquide volatile tel que le benzène, l'essence et le diluant,• des agents de polissage et• des matériaux rugueux tels qu'un balai-brosse. Panneau avant
• Essuyez-le à l'aide d'un chiffon doux et humide.• Seul un produit détergent neutre peut être utilisé. En cas de saleté Filtre à air

Aspirez la poussière ou nettoyez le fi ltre. Une fois toutes les 2 semaines Page 24 Unité intérieure, unité extérieure et télécommande

• Essuyez-les à l'aide d'un chiffon doux. En cas de saleté Filtre désodorisant à l’apatite de titane (avec cadre)
• Aspirez la poussière ou remplacez le fi ltre.[Nettoyage] [Remplacement] Une fois tous les 6 mois Une fois tous les 3 ans Page 25 Page 25 Entretien et nettoyage ■ FTX50K2V1B / FTX60K2V1B / FTX71K2V1B ■ FTXP50K3V1B / FTXP60K3V1B / FTXP71K3V1B

Entretien Filtre à air

1. Ouvrez le panneau avant.

• Maintenez le panneau avant par les côtés et ouvrez-le.

2. Retirez les fi ltres à air.

• Poussez la languette du fi ltre située au centre de chaque fi ltre à air légèrement vers le haut, puis abaissez-la.2) Abaissez1) Poussez

3. Nettoyez les fi ltres à air

avec de l'eau ou un aspirateur.

• Nous vous recommandons de nettoyer les fi ltres à air toutes les 2 semaines. Si la poussière est tenace

• Lavez les fi ltres à air avec un produit détergent neutre dilué dans de l'eau tiède, puis laissez-les sécher à l'ombre.• Veillez à retirer le fi ltre désodorisant à l’apatite de titane. Reportez-vous à «Filtre désodorisant à l’apatite de titane» à la page suivante.

4. Remettez les fi ltres en place.

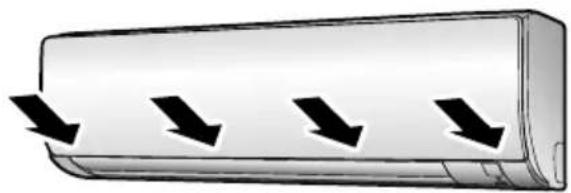

• Appuyez des deux côtés et au centredu panneau avant. Veillez à ce que le panneau avant soit fermement fi xé. Entretien et nettoyage ■ FTX50K2V1B / FTX60K2V1B / FTX71K2V1B ■ FTXP50K3V1B / FTXP60K3V1B / FTXP71K3V1B

Français Entretien Filtre désodorisant à l’apatite de titane

1. Ouvrez le panneau avant et

sortez les fi ltres à air. Page 24

2. Retirez les fi ltres

désodorisants à l’apatite de titane.

• Maintenez les parties encastrées du cadre et décrochez les 4 pinces.PincePince

3. Nettoyez ou remplacez

les fi ltres désodorisants à l’apatite de titane. [Nettoyage] 3-1 Aspirez la poussière et laissez-les tremper dans de l'eau ou de l'eau tiède pendant 10 à 15 minutes environ s'ils sont très sales. 3-2 Après le nettoyage, secouez les fi ltres pour évacuer l'eau restante et laissez-les sécher à l'ombre.

• Ne tordez pas et n'essorez pas le fi ltre pour en évacuer l'eau. [Remplacement] Retirez le fi ltre de son cadre et préparez un nouveau fi ltre.
• Ne jetez pas le cadre du fi ltre. Réutilisez le cadre du fi ltre lors du remplacement du fi ltre désodorisant à l’apatite de titane.• Mettez l'ancien fi ltre au rebut en tant que déchet non infl ammable.

4. Insérez les nouveaux fi ltres

désodorisants à l’apatite de titane à leur emplacement d’origine.

• Vérifi ez que le fi ltre est correctement inséré dans les languettes avant de le fi xer.

5. Remettez les fi ltres

• Fonctionnement avec des fi ltres sales:− impossible de désodoriser l'air,− impossible de nettoyer l'air,− faibles performances de chauffage ou de rafraîchissement et− émission possible d'odeurs.• Mettez les anciens fi ltres au rebut en tant que déchets non infl ammables. • Pour commander un fi ltre désodorisant à l’apatite de titane, contactez le revendeur auprès duquel vous avez acheté le climatiseur.Élément Filtre désodorisant à l’apatite de titane 1 jeuRéférence KAF970A46

Entretien26 Français Entretien Avant une longue période de non-utilisation

1. Lancez le mode VENTILATEUR UNIQUEMENT pendant

plusieurs heures afi n de sécher l'intérieur de l'unité.

2. Une fois l'opération terminée, désactivez le disjoncteur

du climatiseur de la pièce.

3. Retirez les piles de la télécommande.

Entretien périodique recommandé

• Dans certaines conditions de fonctionnement, l'intérieur du climatiseur peut s'encrasser après plusieurs saisons d'utilisation, ce qui entraîne de mauvaises performances. Nous vous recommandons de confi er l'entretien périodique à un entrepreneur qualifi é en plus du nettoyage régulièrement effectué par l'utilisateur.

• Concernant la maintenance par un entrepreneur qualifi é, contactez le revendeur auprès duquel vous avez acheté le climatiseur. (1) GWP = potentiel de réchauffement global Des inspections périodiques de fuites de réfrigérant peuvent être exigées en fonction de la législation européenne ou locale. Veuillez contacter votre distributeur local pour plus d'informations. Informations importantes relatives au réfrigérant utilisé Ce produit contient des gaz à effet de serre fluorés. Ne laissez pas les gaz s'échapper dans l'atmosphère.Type de réfrigérant:Valeur GWP (1)

2087,5Type de réfrigérant:Valeur GWP (1)

Formule pour calculer les émissions de gaz à effet de serre:Valeur GW P du réfrigérant × charge de réfrigérant totale [en kg] / 1000

FTXP20/25/35/50/60/71K3V1B

En Europe, les émissions de gaz à effet de serre de la charge de réfrigérant totale dans le système (exprimées en tonnes d'équivalent de CO ) sont utilisées pour déterminer les intervalles de maintenance. Suivez la législation applicable. Entretien et nettoyage27 En cas de besoin FAQ Unité intérieure Unité extérieure Le fonctionnement ne démarre pas rapidement. Si vous avez appuyé sur ou sur n'importe quel bouton de fonctionnement direct peu de temps après l'arrêt du fonctionnement. Lorsque le mode a été sélectionné de nouveau.

• Cela a pour but de protéger le climatiseur.Vous devez patienter 3 minutes environ. Le volet n'oscille pas immédiatement.
• Le climatiseur ajuste la position du volet. Le volet devrait se mettre en mouvement sous peu. Vous entendez des sons différents. Un son d'écoulement d'eau• Ce son est généré par l'écoulement du réfrigérant dans le climatiseur. Il s'agit du son de pompage de l'eau dans le climatiseur, il est audible lorsque l'eau est pompée du climatiseur en mode RAFRAÎCHISSEMENT ou DÉSHUMIDIFICATION. Souffl e
• Ce son est généré par l'inversion du fl ux de réfrigérant dans le climatiseur. Tic-tac• Ce son est généré lorsque le coffret et le cadre du climatiseur augmentent ou diminuent légèrement suite à un changement de température. Siffl ement• Ce son est généré lors de l'écoulement du réfrigérant pendant le dégivrage. Cliquetis en fonctionnement ou à l'arrêt• Ce son est généré lors du fonctionnement des pièces électriques ou des clapets de commande du réfrigérant. Son de battement

Ce son est audible de l'intérieur du climatiseur lorsque le ventilateur d'échappement est activé alors que les portes de la pièce sont fermées. Ouvrez la fenêtre ou désactivez le ventilateur d'échappement. L'unité extérieure évacue de l'eau ou de la vapeur. En mode CHALEUR • Le givre présent sur l'unité extérieure se transforme en eau ou en vapeur lorsque le climatiseur est en mode de dégivrage. En mode RAFRAÎCHISSEMENT ou DÉSHUMIDIFICATION • L'humidité présente dans l'air se transforme en eau sur la surface froide de la tuyauterie de l'unité extérieure et goutte. Le mode CHAUFFAGE est désactivé de manière soudaine et un son d'écoulement est audible.

• L'unité extérieure est en cours de dégivrage. Le mode CHAUFFAGE démarre une fois l'unité extérieure dégivrée. Cela peut durer 4 à 12 minutes. Le climatiseur cesse de générer un fl ux d’air lors du fonctionnement.

• Une fois la température défi nie atteinte, le débit d’air est réduit et le fonctionnement est arrêté pour éviter la génération d’un fl ux d’air froid (lors du chauffage) ou l’augmentation de l’humidité (lors du rafraîchissement). Le fonctionnement reprend automatiquement après augmentation ou réduction de la température intérieure.28 Français En cas de besoin Avant d'effectuer une demande de réparation, vérifi ez les points suivants. Si le problème persiste, contactez votre revendeur. Ce n'est pas un problème. Ce cas ne représente pas un problème. Vérifi er Effectuez un nouveau contrôle avant de demander des réparations. Le climatiseur ne fonctionne pas. Cas Description/Points à contrôler Le témoin de FONCTIONNEMENT est éteint.
• Le disjoncteur s'est-il déclenché ou un fusible a-t-il sauté?• Y a-t-il une coupure d'électricité?• Y a-t-il des piles dans la télécommande? Le témoin de FONCTIONNEMENT clignote.
• Coupez l'alimentation à l'aide du disjoncteur et relancez le fonctionnement à l'aide de la télécommande. Si le témoin de FONCTIONNEMENT clignote toujours, vérifi ez le code d'erreur et consultez votre revendeur. Page 31 Le climatiseur a soudainement arrêté de fonctionner. Cas Description/Points à contrôler Le témoin de FONCTIONNEMENT est allumé.
• Pour protéger le système; il est possible que le climatiseur cesse de fonctionner après une soudaine et importante fl uctuation de la tension. Le fonctionnement reprend automatiquement après 3 minutes environ. Le témoin de FONCTIONNEMENT clignote.
• L'entrée ou la sortie d'air des unités intérieure ou extérieure est-elle obstruée?Arrêtez l'unité et, une fois le disjoncteur coupé, retirez l'obstacle à la circulation de l'air. Redémarrez ensuite l'unité à l'aide de la télécommande. Si le témoin de FONCTIONNEMENT clignote toujours, vérifi ez le code d'erreur et consultez votre revendeur. Page 31 Il est impossible d'arrêter le fonctionnement du climatiseur. Cas Description/Points à contrôler Le climatiseur continue de fonctionner même une fois le fonctionnement stoppé. Immédiatement après l'arrêt du climatiseur• Le ventilateur de l'unité extérieure continue de tourner pendant environ 1 minute pour protéger le système. Alors que le climatiseur ne fonctionne pas• Lorsque la température extérieure est élevée, le ventilateur de l'unité extérieure peut commencer à fonctionner pour protéger le système. La pièce ne se réchauffe pas/ne se rafraîchit pas. Cas Description/Points à contrôler L'air ne sort pas. En mode CHALEUR• Le climatiseur est en cours de préchauffage. Attendez 1 à 4 minutes.• Pendant le dégivrage, l'unité intérieure n'émet pas d'air chaud. L'air ne sort pas. / L'air sort. Le réglage du débit d'air est-il adapté?• Le réglage du débit d'air est-il bas ("fonctionnement silencieux de l'unité intérieure" ou "débit d'air 1")? Augmentez le réglage du débit d'air. La température défi nie est-il adaptée? Le réglage du sens du fl ux d'air est-il adapté? L'air sort.
• Un meuble est-il placé directement sous ou à proximité de l'unité intérieure?• L'unité fonctionne-t-elle en mode ÉCONO? Page 15
• Les fi ltres à air sont-ils sales?• L'entrée ou la sortie d'air des unités intérieure ou extérieure est-elle obstruée?• Y-a-t-il une fenêtre ou une porte ouverte?• Un ventilateur d'échappement fonctionne-t-il? Dépannage29 En cas de besoin De la vapeur sort. Cas Description/Points à contrôler De la vapeur sort de l'unité intérieure.

• Cela survient lorsque l'air de la pièce est transformé en vapeur par le fl ux d'air froid en mode RAFRAÎCHISSEMENT ou pendant un autre mode. Télécommande Cas Description/Points à contrôler L'unité ne reçoit aucun signal de la télécommande ou sa plage de fonctionnement est limitée.
• Les piles sont peut-être déchargées. Remplacez-les par de nouvelles piles alcalines sèches (AAA.LR03). Pour en savoir plus, reportez-vous à la section "Préparation avant utilisation". Page 9

• Il est possible que la communication des signaux soit désactivée si une lampe fl uorescente de type à démarreur électronique (lampe à inverseur, par exemple) se trouve dans la pièce. Contactez votre revendeur si tel est le cas.• La télécommande risque de ne pas fonctionner correctement si l'émetteur est exposé à la lumière directe du soleil. L'écran à cristaux liquides ne fonctionne pas, son affi chage est irrégulier ou faible.
• Les piles sont peut-être déchargées. Remplacez-les par de nouvelles piles alcalines sèches (AAA.LR03). Pour en savoir plus, reportez-vous à la section "Préparation avant utilisation". Page 9 D'autres appareils électriques s'allument.
• Si la télécommande active d'autres appareils électriques, déplacez-les ou consultez votre revendeur. Il y a une odeur dans l'air. Cas Description/Points à contrôler Le climatiseur diffuse une odeur.

• L'odeur de la pièce absorbée dans l'unité est diffusée avec le fl ux d'air. Nous vous recommandons de nettoyer l'unité intérieure. Contactez votre revendeur. Autres Cas Description/Points à contrôler Le climatiseur agit soudainement de manière étrange pendant le fonctionnement.
• Le dysfonctionnement du climatiseur peut être dû à un orage ou à des ondes radio.Si le climatiseur fonctionne mal, coupez l'alimentation à l'aide du disjoncteur et remettez l'unité en marche à l'aide de la télécommande. Remarques relatives aux conditionnements de fonctionnement
• Si le fonctionnement continue dans d'autres conditions que celles listées dans ce tableau,− il est possible qu'un dispositif de sécurité soit actionné pour arrêter le fonctionnement ou− de la condensation peut se former sur l'unité intérieure et s'en écouler lorsque le mode RAFRAÎCHISSEMENT ou DÉSHUMIDIFICATION est sélectionné.Mode Conditions de fonctionnementRAFRAÎCHISSEMENT/DÉSHUMIDIFICATIONTempérature extérieure: -10 – 46°CTempérature intérieure: 18 – 32°CHumidité intérieure: 80% maximumCHALEURTempérature extérieure: -15 – 24°CTempérature intérieure: 10 – 30°C Dépannage30 Français En cas de besoin Dépannage Contactez immédiatement l'atelier d'entretien AVERTISSEMENT En cas d'anomalie de fonctionnement (odeur de brûlé, par exemple), cessez le fonctionnement et désactivez le disjoncteur.

• Poursuivre le fonctionnement dans des conditions anormales peut entraîner une panne, des décharges électriques ou un incendie.
• Contactez l'atelier d'entretien où vous avez acheté le climatiseur.Ne tentez pas de réparer ou de modifi er le climatiseur.• Des travaux incorrects peuvent entraîner des décharges électriques ou un incendie.• Contactez l'atelier d'entretien où vous avez acheté le climatiseur. Si un des symptômes suivants survient, contactez immédiatement l'atelier d'entretien.
• Le cordon d'alimentation est extrêmement chaud ou endommagé.• Un son anormal est émis lors du fonctionnement.• Le fonctionnement est fréquemment interrompu par le disjoncteur de sécurité, un fusible ou le disjoncteur de perte de terre. • Un interrupteur ou une touche fonctionne souvent de manière incorrecte.• Il y a une odeur de brûlé.• De l'eau fuit de l'unité intérieure.Désactivez le disjoncteur et contactez l'atelier d'entretien. Après une panne d'électricité• Le fonctionnement reprend automatiquement après 3 minutes environ. Vous devez seulement patienter un peu. Orage• En cas de risque d'orage, cessez le fonctionnement et désactivez le disjoncteur pour protéger le système. Consignes pour la mise au rebut Votre produit et les piles fournies avec la télécommande sont marqués de ce symbole. Il signifi e que les appareils électriques et électroniques, ainsi que les piles doivent être éliminés séparément des ordures ménagères non triées. Pour les piles, un symbole chimique peut être également être présent. Il signifi e que la pile contient une dose de métaux lourds supérieure à une certaine concentration. Le symbole chimique qui peut apparaître est le suivant:■Pb: plomb (>0,004%) N'essayez pas de démonter vous-même le système: le démontage du système ainsi que le traitement du réfrigérant, de l'huile et d'autres composants doivent être effectués par un installateur qualifi é, en accord avec les réglementations locales et nationales en vigueur. Les unités et piles usagées doivent être traitées dans des installations spécialisées de dépannage, réutilisation ou recyclage. En vous assurant que cet appareil est éliminé correctement, vous contribuez à éviter les conséquences potentiellement néfastes sur l'environnement et la santé. Veuillez contacter votre installateur ou les autorités locales pour plus d'informations. Le démontage de l'unité, la manipulation du réfrigérant, de l'huile et d'autres pièces doivent être effectués conformément aux réglementations locales et nationales.Dépannage

En cas de besoin Diagnostic par la télécommande

• La télécommande peut recevoir les codes d'erreur correspondants via l'unité intérieure.

1. Si vous maintenez le bouton enfoncé

pendant environ 5 secondes, " " clignote dans la section d'affi chage de la température.

2. Appuyez sur à plusieurs reprises jusqu'à

ce qu'un bip sonore continu soit émis.

• Le code change comme indiqué ci-dessous et un long bip sonore est émis. CODE SIGNIFICATIONSYSTÈME NORMAL ERREUR D'ASSOCIATION DES UNITÉS INTÉRIEURE ET EXTÉRIEURE

• Un bip court indique la non-correspondance des codes.• Pour annuler le code, maintenez le bouton enfoncé pendant environ 5 secondes. Le code s'efface également si vous n'appuyez sur aucun bouton pendant 1 minute.32 Français En cas de besoin Dépannage DIODES ÉLECTROLUMINESCENTES SUR LA CCI DE L'UNITÉ EXTÉRIEURE 2MXM VERT MICRO-ORDINATEUR NORMAL

AUTO · KOELEN · DROGEN ·

AUTO · KOELEN · DROGEN ·

OTOMATİK · SOĞUTMA · NEM ALMA ·

OTOMATİK · SOĞUTMA · NEM ALMA ·

OTOMATİK · SOĞUTMA · NEM ALMA ·
