KULLANIM KILAVUZU FTX71K2V1B DAIKIN

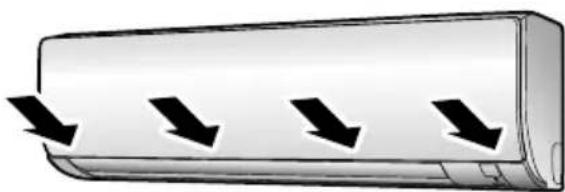

Hava, SOĞUTMA modunda yukarı doğru ve ISITMA modunda aşağı doğru üflenir. Bu işlev soğuk veya sıcak havanın doğrudan insanlara doğru üfl enmesini önler. ▶ Sayfa 14

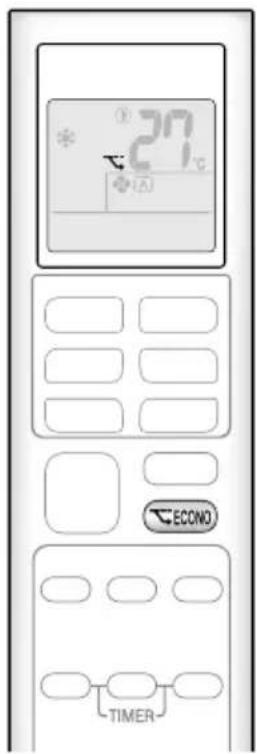

ECONO

Bu işlev, maksimum güç tüketimini sınırlandırarak verimli çalışmayı garanti eder. Klima ile diğer elektrikli cihazların ortak bir elektrik şebekesi üzerinden aynı zamanda kullanıldığı durumlar için kullanışlıdır. ▶ Sayta 15

Çalıştırmadan Önce Okuyun

Güvenlik Önlemleri 3

Parçaların Adları 5

Çalıştırma Öncesi Hazırlık......9

Temel Çalıştırma

OTOMATİK · SOĞUTMA · NEM ALMA · ISITMA · YALNIZ FAN Çalıştırma Modu ... 10

Hava Üfleme Hızının Ayarlanması ..... 12

Hava Üfleme Yönünün Ayarlanması ... 13

Kullanışlı İşlevler

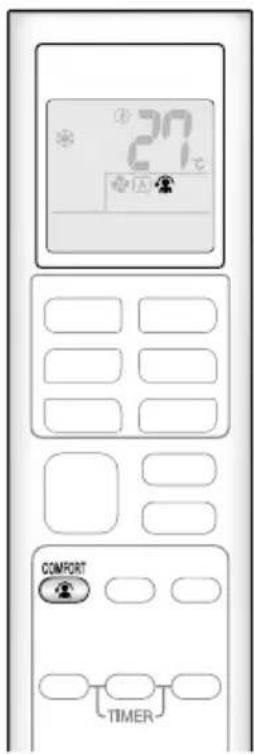

KONFORLU HAVA ÜFLEME Modu ...14

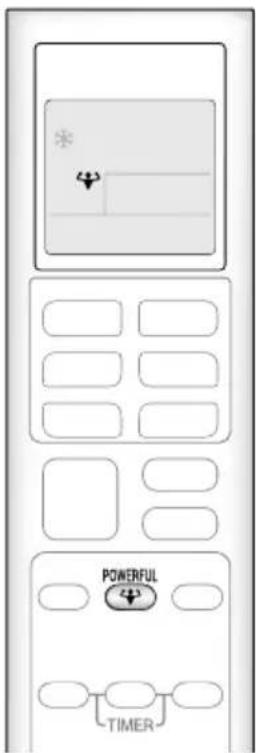

GÜÇLÜ Modu 14

ECONO modu 15

ZAMANLAYICI Modu

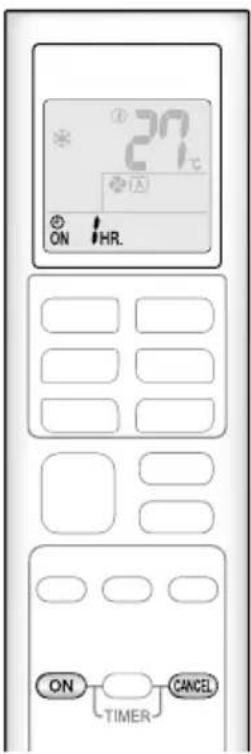

AÇMA/KAPAMA ZAMANLAYICI Modu ....16

Multi Bağlantı

Multi Sistem Hakkında Not 18

Bakim

Bakım ve Temizlik 20

İntiyaç duyulduğunda

Sıkça Sorulan Sorular 27

Sorun Giderme 28

Kılavuzun aslı İngilizce metindir. Diğer diller asıl kılavuzun çevirileridir.

Güvenlik Önlemleri

Üniteyi çalıştırmadan önce bu kılavuzda yazan önlemleri okuyun.

FTXP modellerinde R32 soğutucu akışkan kullanılmıştır.

• Bu kılavuzu operatörün kolayca erişebileceği bir yerde muhafaza edin.
• Uniteyi çalıştırmadan önce bu kılavuzda yazan önlemleri okuyun.
• Bu cihaz mağazalarda, hafif endüstriyel tesislerde ve çiftliklerde uzmanlar veya eğitimli kullanıcılar tarafından veya ticari alanlarda ve konutlarda normal kullanıcılar tarafından kullanılmak üzere tasarlanmıştır.
• Ses basıncı seviyesi 70 dB(A)'nın altındadır.
• Burada tanımlanmış olan önlemler UYARI ve İKAZ ibareleriyle belirtilmiştir. Her iki ibare, emniyetle ilgili olarak önemli bilgiler içermektedir. Tüm tedbirlerin eksiksiz olarak alındığından emin olun.

UYARI

Bu talimatların düzgün bir şekilde yerine getirilmemesi, kişisel yaralanmalara veya ölüme neden olabilir.

iKAZ

Bu talimatların düzgün bir şekilde yerine getirilmemesi, bulunulan şartların ciddiyetine bağlı olarak, maddi hasar veya kişisel yaralanma ile sonuçlanabilir.

Kesinlikle denemeyin.

Talimatları takip ettiğinizden emin olun.

Bir topraklama bağlantısı kurduğunuzdan emin olun.

- Gerektiği zaman başvurabilmeniz için okuduktan sonra bu kılavuzu uygun bir yerde saklayın. Cihaz yeni bir kullanıcıya devredilirse kılavuzu da vermeyi ihmal etmeyin.

UYARI

• Cihaz sürekli olarak ateş kaynaklarının (ör. açık alev, çalışan gazlı cihazlar veya çalışan elektrikli ısıtıcı) çalıştığını bir odada muhafaza edilmemelidir.
• Yangın, patlama ve yaralanmaları önlemek için, ünite yakınında zararlı gazların (ör. tutuşabilir veya korozif) bulunması halinde üniteyi çalıştırmayın.
• Klimadan gelen sıcak ya da soğuk havaya uzun süreli ve doğrudan maruz kalmanız halinde ya da çıkan havanın çok sıcak veya çok soğuk olması durumunda fiziksel durumunuz ve sağlığınız bundan kötü olarak etkilenebilir.
• Çubuklar gibi nesneleri ve parmaklarını zı hava giriş veya çıkışına sokmayınız. Klimanın yüksek hızla dönen fan kanatları ile temas edilmesi halinde ürün hasarları veya yaralanmalar meydana gelebilir.
• Su kaçaklarına, elektrik çarpmasına ve yangın tehlikelerine neden olabileceğinden klimayı kendi başınıza onarmaya, sökmeye, geri takmaya veya üzerinde değişiklik yapmaya çalışmayın.
• Klimanın yakınında tutuşabilir bir sprey kullanmayın, aksi takdirde yangın çıkabilir.
• Montaj, taşıma ve onarım işlemleri sırasında dış ünite üzerinde belirtilenden (R410A/R32) başka bir soğutucu akışkan kullanmayın. Farklı soğutucu akışkanların kullanılması sorunlara, ünite hasarlarına ve yaralanmalara neden olabilir.
• Elektrik çarpmaması için, elleriniz ıslakken üniteyi çalıştırmayın.
• Elektrik çarpması veya yangınla sonuçlanabileceğinden dolayı, klimayı ya da uzaktan kumandayı suyla yıkamayınız.
• Elektrik çarpması veya yangınla sonuçlanabileceğinden dolayı, ünitenin üzerine su içeren kaplar (çiçek vazoları vb.) yerleştirmeyin.

- Soğutucu sızıntısı halinde yangın hususunda dikkatli olunuz. Soğuk veya sıcak hava oluşmaması örneğinde olduğu gibi, eğer klima düzgün bir şekilde çalışmıyorsa bunun sebebi soğutucunun sızması olabilir. Yardım için yetkili servise danışın. Klima içindeki soğutucu güvenlidir ve normal şartlarda sızıntı yapmaz.

Ancak sızıntı oluşması durumunda, çiplak brülör, ısıtıcı veya fırınla temas etmesi halinde zararlı gazların oluşmasına sebep olabilir. Sızıntının onarılmış olduğu yetkili bir personel tarafından teyit edilene dek, klima cihazının kullanımına son veriniz.

- Klimayı kendiniz kurmaya veya tamir etmeye çalışmayın. Yanlış işçilik su sızıntısı, elektrik çarpması veya yangın tehlikesine neden olabilir. Montaj ve bakım işlemi için satıcınızla veya yetkili servisle irtibat kurun.

- Klima düzgün çalışmadığı zaman (bir yanma kokusu oluşması v.s.) üniteyi kapatın ve yetkili servise danışın. Bu gibi durumlar altında klimanın kullanımına devam edilmesi halinde, klima bozulabilir ve elektrik çarpması veya yangın tehlikesi gibi riskler ortaya çıkabilir.

- Bir toprak kaçağı kesicisi taktığınızdan emin olun. Toprak kaçağı kesicisinin takılmaması, elektrik çarpmasına veya yangına sebebiyet verebilir.

- Uniteyi toprakladığınızdan emin olun. Üniteyi kesinlikle bir kanalizasyon borusu, paratoner veya telefon toprak kablosuna topraklamayın. Yetersiz toprak bağlantısı elektrik çarpmasına neden olabilir.

iKAZ

- Klimayı tasarlanmış olduğu kullanım amaçlarının dışındaki bir amaç için kullanmayınınız. İlgili nesnenin performansını, kalitesini ve/veya yaşam ömrünü olumsuz olarak etkileyebileceğinden dolayı, klimayı hassas cihazlar, yemek, bitki, hayvan veya sanat eserlerini soğutmak için kullanmayınınız.

Güvenlik Önlemleri

- Olumsuz etkilere yol açabileceğinden bitkileri ve hayvanları üniteden gelen hava akışına doğrudan maruz bırakmayın.

- Ocağın yanmasını azaltabileceğinden dolayı, üniteden çıkan hava akımına maruz kalan yerlere çıplak alev üreten cihazları yerleştirmeyiniz.

- Hava girişlerini ve çıkışlarını bloke etmeyiniz. Hava akımının engellenmesi yetersiz ürün performansına veya diğer sorunlara yol açabilir.

- Dış ünite üzerine oturmayın, ünite üzerine bir şey koymayın ve üniteyi çekmeyin. Aksi takdirde, düşme veya takılma vb. gibi kazalar meydana gelebilir; bu da yaralanmanıza, ürün arızasına veya ürün hasarına neden olabilir.

- İç veya dış ünitelerin doğrudan alt kısmına neme karşı duyarlı olan nesneler yerleştirmeyiniz. Belli başlı koşullarda, ana ünitedeki veya soğutucu borulardaki nemlilik, hava filtresindeki kirlilik veya drenaj sisteminin bloke olmasından dolayı damlama ortaya çıkabilir ve bundan dolayı da ilgili nesne bozulabilir veya hasar görebilir.

- Uzun süreli kullanım sonrasında, hasar oluşumuna karşı ünite desteğini ve bunun bağlantılarını kontrol ediniz. Hasarlı halde bırakılması durumunda ünite düşebilir ve yaralanmaya neden olabilir.

- Yaralanmaktan kaçınmak için iç ve dış ünitelerin hava girişine ve alüminyum kanatlarına dokunmayın.

- Cihaz küçük çocuklar ya da güçsüz kişiler tarafından kullanılmamalıdır. Vücut fonksiyonlarında bozukluk ya da sağlık zararları oluşabilir.

- Bu cihaz 8 yaşında ve daha büyük çocuklar ve fiziksel, algısal veya zihinsel kabiliyetleri sınırlı veya deneyim ve bilgi eksikliği bulunan kişiler tarafından ancak cihazın güvenli kullanımına ilişkin yönlendirme veya talimatlar almaları ve olası tehlikeleri anlamaları şartıyla kullanılabilir.

- Çocuklar cihazla oynamamalıdırlar.

- Temizlik ve kullanıcı sorumluluğundaki bakım işlemleri gözetimsiz şekilde çocuklar tarafından yapılmamalıdır.

- İç ve dış ünitelere darbe gelmesine izin vermeyin, aksi takdirde ürün hasarları meydana gelebilir.

- Hava çıkışının 1 m dahilinde sprey kutuları gibi tutuşabilir cisimler bulundurmayın. Sprey kutuları iç veya dış ünitelerden üflenen sıcak hava neticesinde patlayabilir.

- Evcil hayvanların klima üzerine pislememesine dikkat edin. Aksi takdirde, elektrik çarpması veya yangına neden olabilir.

- Elektrik çarpması veya yangınla sonuçlanabileceğinden dolayı, klimayı ya da uzaktan kumandayı suyla yıkamayınız.

- Elektrik çarpması veya yangınla sonuçlanabileceğinden dolayı, ünitenin üzerine su içeren kaplar (çiçek vazoları vb.) yerleştirmeyin.

- Yakıcı gibi ekipmanlar klima ile birlikte kullanılıyorsa, oksijen yetersizliğinin önüne geçmek için odayı yeterince havalandırmayı ihmal etmeyin.

- Temizlemeden önce ünitenin çalışmasını durdurduğunuzdan, devre kesiciyi kapalı konuma getirdiğinizden ve güç kablosunu çıkarttığınızdan emin olun. Aksi takdirde elektrik çarpması ve yaralanma meydana gelebilir.

- Klimayı yalnızca belirtilen güç besleme devresine bağlayın. Belirtilenden farklı bir güç beslemesinin kullanılması elektrik çarpmasına, aşırı isınmaya ve yangına neden olabilir.

- Tahliyenin doğru şekilde sağlanması için tahliye hortumu döseyin. Yetersiz tahliye duvarların, mobilyaların vb. ıslanmasına yol açabilir.

- Dış ünitenin hemen yakınına herhangi bir nesne yerleştirmeyin ve ünite çevresinde yaprak ve başka kalıntıların birikmemesini sağlayın. Yapraklar, ünitenin içerisinde girmesi muhtemel olan küçük böcekler için yaşam alanlarıdır. Bunlar ünite içerisinde girdiğinde, elektrikli parçalarla temas ettikleri zaman bozulmalara, dumana veya yangına neden olabilirler.

- İç ünite etrafına hiçbir şey koymayın.

Aksi takdirde performans, ürün kalitesi ve klimanın ömrü olumsuz etkilenebilir.

- Cihazla oynamayacaklarından emin olmak için çocukların ulaşamayacakları bir yere monte edin.

Montaj sahası.

■ Klimayı aşağıda sıralanan ortam koşullarında monte etmek için, bayinize danışın.

• Yağlı bir ortam havasına sahip veya buhar veya is meydana gelen yerler.
• Kıyı alanları vb. gibi tuzlu ortamlar.
• Sıcak kaynaklar vb. gibi sülfür gazı açığa çıkan yerler.
• Dış üniteyi engelleyecek kadar kar yağışı alan yerler.

■ Aşağıdaki talimatları takip ettiğinizden emin olun.

• İç ünite televizyonlar veya radyolardan en az 1 metre uzakta olacağı bir yere monte edilmelidir (aksi takdirde görüntü veya ses karışmaları meydana gelebilir).
• Dış ünite mutlaka uygun bir tahliye sistemine tahliye edilmelidir.

Çalışma sesinin komşularınızı rahatsız etmemesine dikkat edin.

■ Montaj için, aşağıda özellikleri sahip bir yer seçin.

• Unitenin ağırlığını taşıyabilecek kadar dayanıklı olmalı ve çalışma sesini ve titreşimini artırmamalı.
• Dış üniteden tahliye edilen hava veya çalışma sesi komşuları rahatsız etmemelidir.

Elektrik işleri.

- Güç beslemesi için, klimaya özel olarak ayrı bir güç devresinin bağlandığından emin olun.

Sistemin yer değiştirilmesi.

- Klimanın yer değiştirilmesi özel bilgi ve beceri gerektirir. Taşınma veya model değişimi için sistemin yer değiştirilmesi gerektiğinde, bayinize danışın.

Parçaların Adları

İç Ünite

- İç ünitenin görünümü modeller arasında farklılıklar gösterebilir.

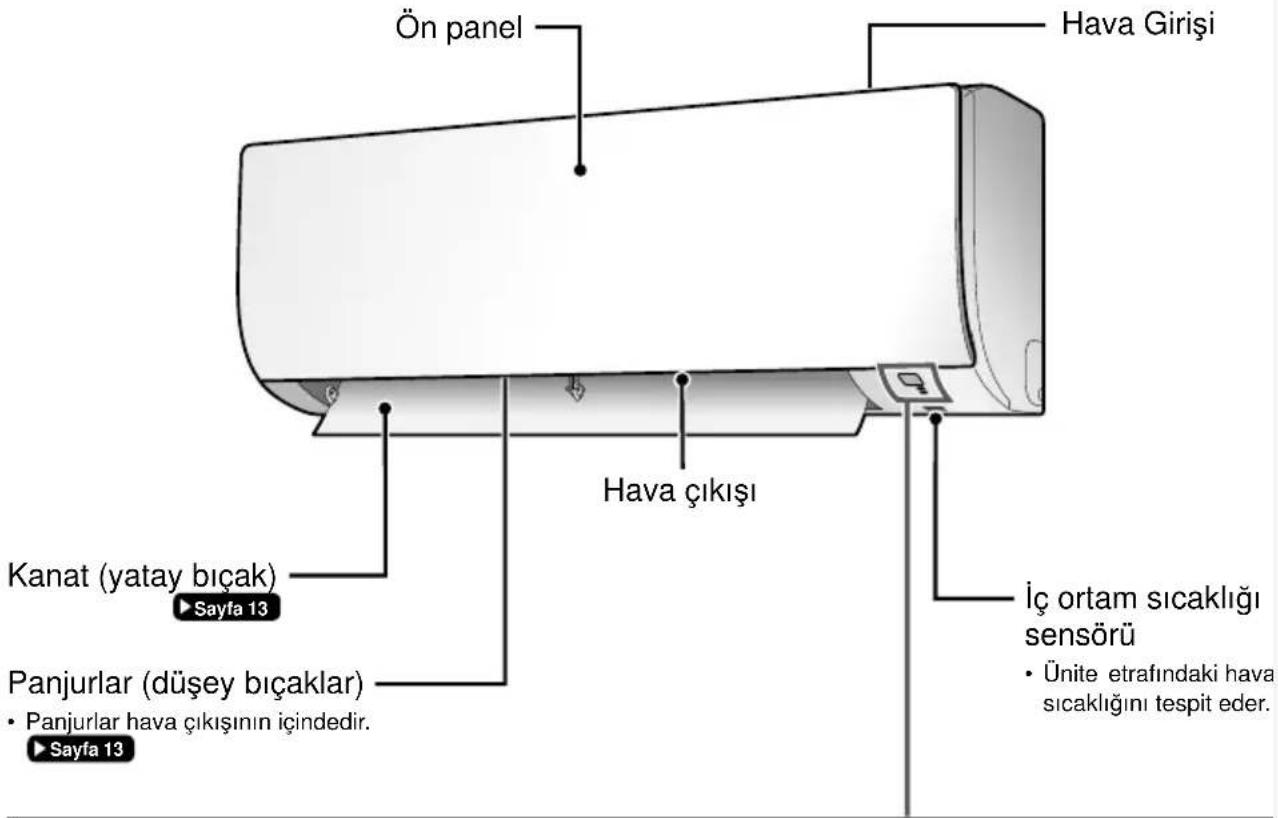

Ön panel Hava Girişi Hava çıkışı Kanat (yatay bıçak) Sayfa 13 Panjurlar (düşey bıçaklar) Panjurlar hava çıkışının içindedir. Sayfa 13 İç ortam sıcaklığı sensörü Ünite etrafındaki hava sıcaklığını tespit eder.

Ekran Sinyal alıcı • Uzaktan kumandadan gönderilen

durduğunda

uzun bip

İç ünite AÇMA/KAPAMA düğmesi

• Çalışmayı başlatmak için bu düğmeye bir defa basın. Durdurmak için tekrar basın.
• Çalıştırma modu ayarı için, aşağıdaki tabloya bakın.

Mod Sıcaklık ayarıHava debisi
OTOMATİK 25°C OTOMATİK

- Bu düğme, uzaktan kumandanın bulunamadığı durumlarda kullanılabilir.

Parçaların Adları

■ FTX20K2V1B / FTX25K2V1B / FTX35K2V1B / FTX20K5V1B / FTX25K5V1B / FTX35K5V1B
■ FTXP20K2V1B / FTXP25K2V1B / FTXP35K2V1B
■ FTXP20K3V1B / FTXP25K3V1B / FTXP35K3V1B

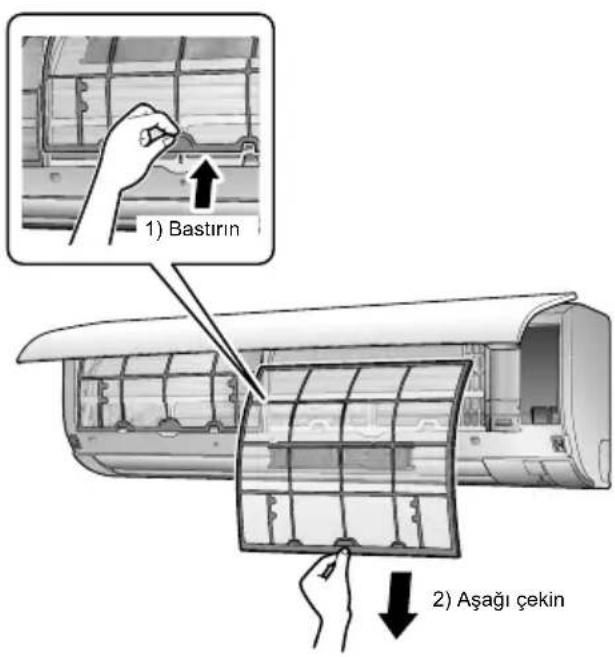

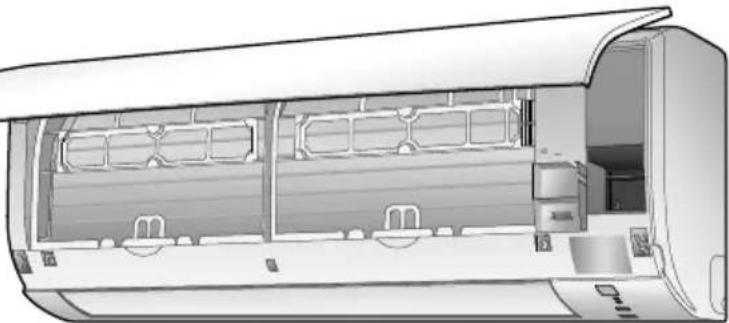

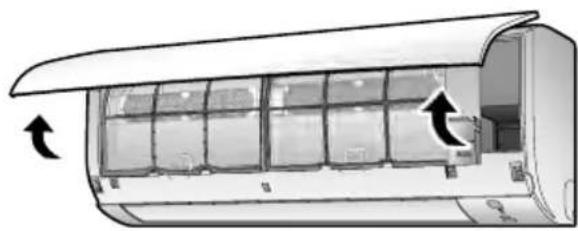

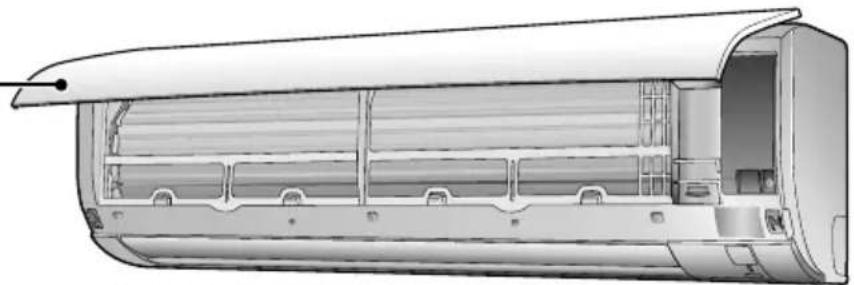

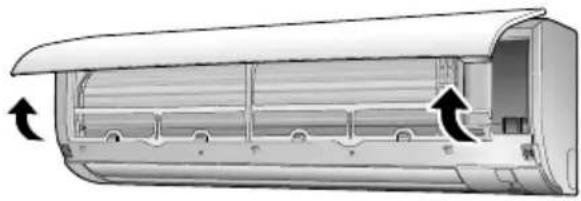

■ Ön paneli açın

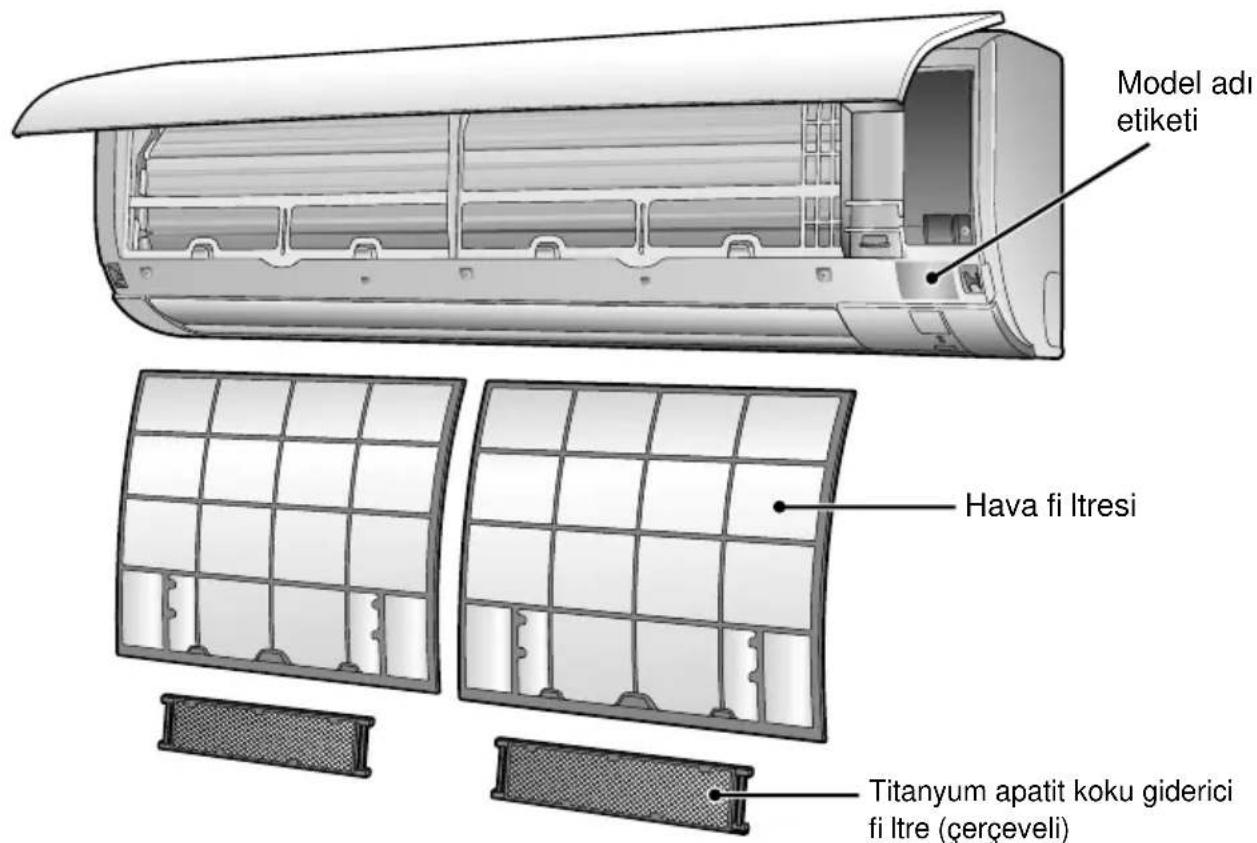

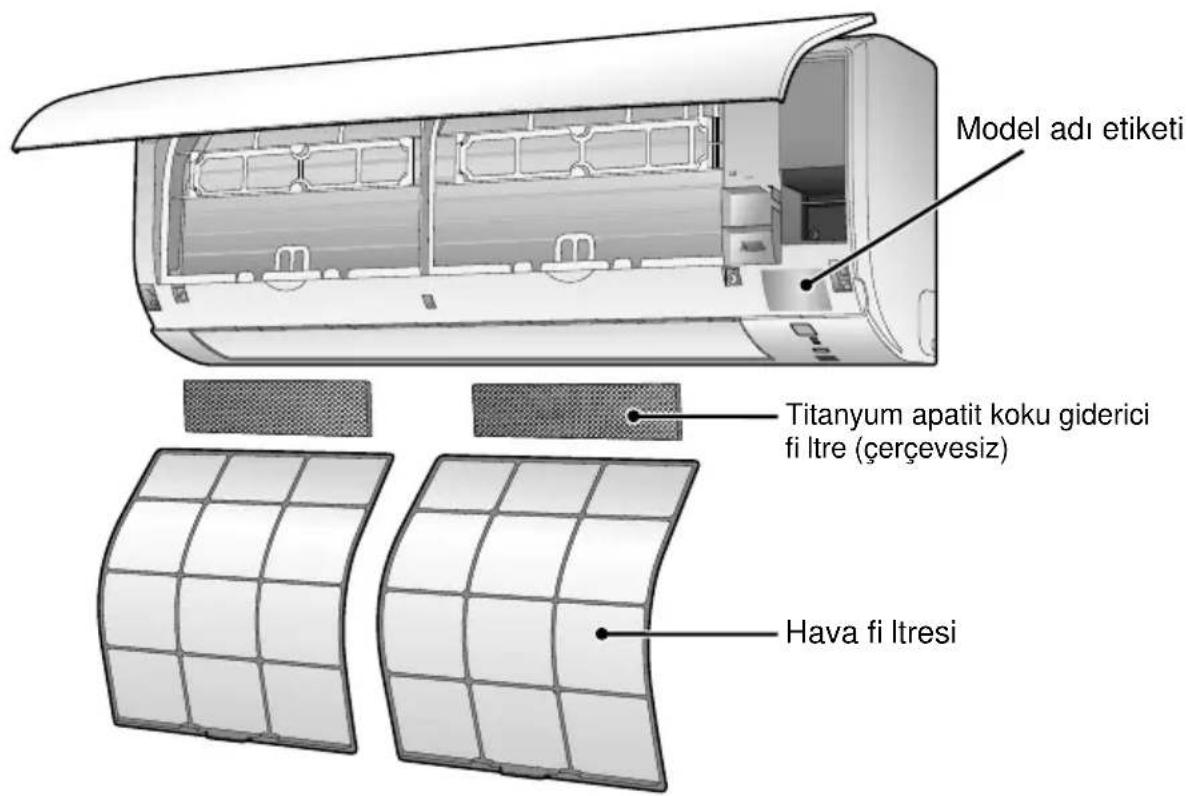

Model adı etiketi Titanyum apatit koku giderici fi İtre (çerçevesiz) Hava fi İtresi

Diş Ünite

- Dış ünitenin görünümü modeller arasında farklılıklar gösterebilir.

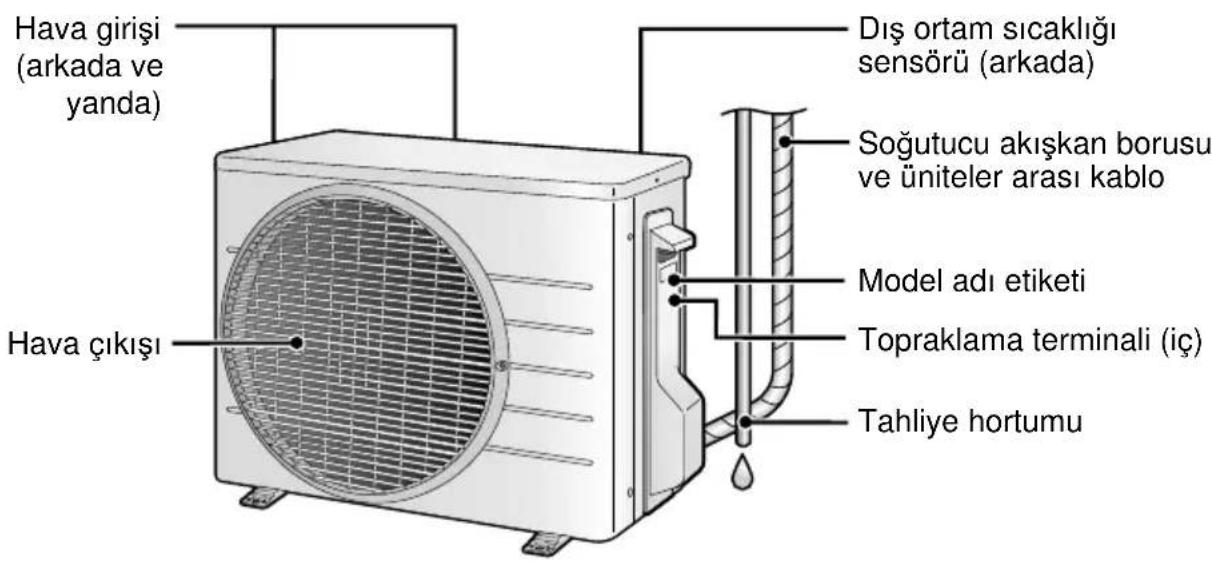

Hava girişi (arkada ve yanda) Hava çıkışı Dış ortam sıcaklığı sensörü (arkada) Soğutucu akışkan borusu ve üniteler arası kablo Model adı etiketi Topraklama terminali (iç) Tahliye hortumu

Parçaların Adları

■ FTX50K2V1B / FTX60K2V1B / FTX71K2V1B
■ FTXP50K3V1B / FTXP60K3V1B / FTXP71K3V1B

■ Ön paneli açın

Model adı etiketi Hava fi ltresi Titanyum apatit koku giderici fi ltre (çerçeveli)

Diş Ünite

• Dış ünitenin görünümü modeller arasında farklılıklar gösterebilir.

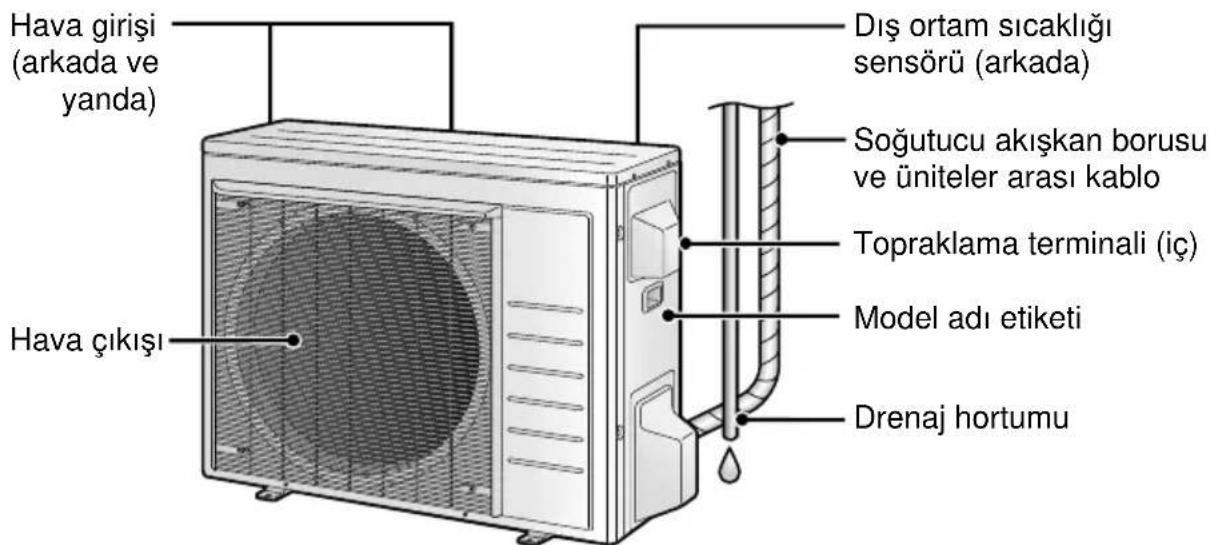

Hava girişi (arkada ve yanda) Hava çıkışı Dış ortam sıcaklığı sensörü (arkada) Soğutucu akışkan borusu ve üniteler arası kablo Topraklama terminali (iç) Model adı etiketi Drenaj hortumu

Parçaların Adları

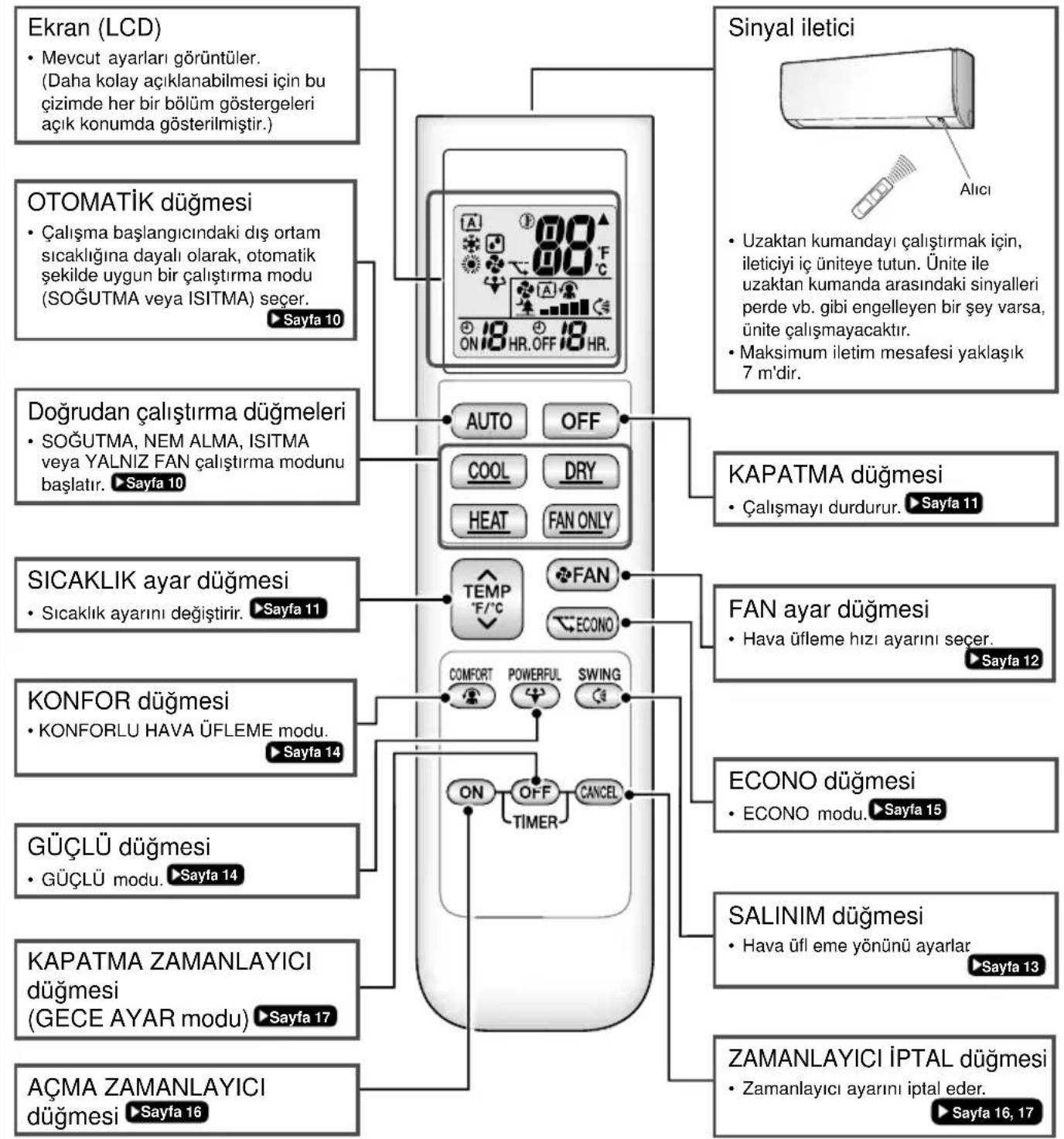

Uzaktan Kumanda

Ekran (LCD) • Mevcut ayarları görüntüler. (Daha kolay açıklanabilmesi için bu çizimde her bir bölüm göstergeleri açık konumda gösterilmiştir.) OTOMATİK düğmesi • Çalışma başlangıcındaki dış ortam sicaklığına dayalı olarak, otomatik şekilde uygun bir çalıştırma modu (SOĞUTMA veya ISITMA) seçer. Sayfa 10 Doğrudan çalıştırma düğmeleri • SOĞUTMA, NEM ALMA, ISITMA veya YALNIZ FAN çalıştırma modunu başlatır. ▶ Sayfa 10 SICAKLIK ayar düğmesi • Sıcaklık ayarını değiştirir. ▶ Sayfa 11 KONFOR düğmesi • KONFORLU HAVA ÜFLEME modu. Sayfa 14 GÜÇLÜ düğmesi • GÜÇLÜ modu. ▶ Sayfa 14 KAPATMA ZAMANLAYICI düğmesi (GECE AYAR modu) ▶ Sayfa 17 AÇMA ZAMANLAYICI düğmesi ▶ Sayfa 16 Sinyal iletici Alıcı • Uzaktan kumandayı çalışmalar için, ileticiyi iç üniteye tutun. Ünite ile uzaktan kumanda arasındaki sinyalleri perde vb. gibi engelleyen bir şey varsa, ünite çalışmayacaktır. • Maksimum iletim mesafesi yaklaşık 7 m'dir. KAPATMA düğmesi • Çalışmayı durdurur. ▶ Sayfa 11 FAN ayar düğmesi • Hava üfleme hızı ayarını seçer. Sayfa 12 ECONO düğmesi • ECONO modu. ▶ Sayfa 15 SALINIM düğmesi • Hava üfl eme yönünü ayarlar Sayfa 13 ZAMANLAYICI İPTAL düğmesi • Zamanlayıcı ayarını iptal eder. Sayfa 16, 17

Çalıştırma Öncesi Hazırlık

1 2 3 •ve kutupları doğru şekilde yerleştirin!

Uzaktan kumanda Vidalar Uzaktan kumanda yuvası

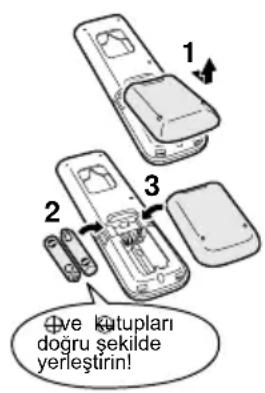

Pilleri takmak için

1. Kaydırdıktan sonra bir miktar kaldırarak arka kapağı çıkartın.
2. 2 adet AAA.LR03 kuru (alkali) pil takın.
3. Arka kapağı geri yerine takın.

Uzaktan kumanda yuvasını duvara sabitlemek için

1. Sinyallerin üniteye ulaşacağı bir yer seçin.
2. Yuvayı, yuvayla birlikte verilen vidalarla bir duvara, sütuna veya benzer bir konuma sabitleyin.
3. Uzaktan kumandayı uzaktan kumanda yuvasına yerleştirin.

Fahrenheit/Santigrat değiştirme düğmesi

(ZAMANLAYICI düğmesi)

düğmelerini yaklaşık 5 saniye basılı tutun.

• Sıcaklık, mevcut durumda Fahrenheit (Santigrat) cinsinden görüntüleniyorsa Santigrat (Fahrenheit) cinsinden görüntülenmeye başlar.
• Düğme yalnızca sıcaklık görüntülenirken çalışır.

Devre kesiciyi açık konuma getirin

- Güç açık konuma getirildikten sonra referans konumu ayarlamak için, iç ünite kanadı bir defa açılıp kapanır.

NOT

Piller hakkında notlar

• Pilleri değiştirirken, aynı tipte piller kullanım ve her iki pili aynı anda değiştirin.
• Piller yaklaşık 1 yıl içerisinde tükenecektir. Bir yıl içinde uzaktan kumanda ekranının parlaklığı azalır ve sinyal alım mesafesi kısalırsa, her iki pili yeni AAA.LR03 (alkali) pillerle değiştirin.
• Uzaktan kumandayla verilen piller ilk çalıştırma içindir. Piller 1 yıldan daha kısa bir sürede bitebilir.

Uzaktan kumanda hakkında not

- Uzaktan kumandayı düşürmeyin. Uzaktan kumandayı ıslatmayın.

OTOMATİK · SOĞUTMA · NEM ALMA · ISITMA · YALNIZ FAN Çalıştırma Modu

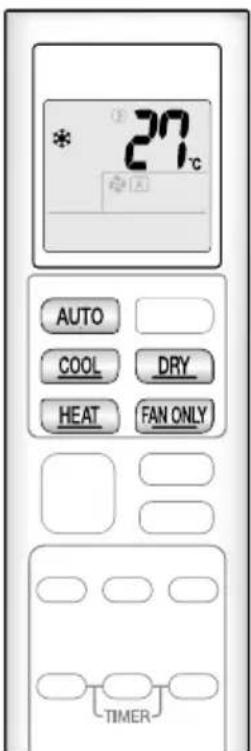

27°C AUTO COOL DRY HEAT FAN ONLY TIMER

Klima seçeceğiniz çalıştırma modunda çalışır.

Çalıştırmayı başlatmak için

OTOMATİK mod

- Otomatik olarak uygun bir sıcaklık ve çalıştırma modu seçmek için.

Adiğmesine basın.

SOĞUTMA modu

- Sıcaklığı düşürmek için.

düğmesine basın.

NEM ALMA modu

- Nemi düşürmek için.

D düğmesine basın.

ISITMA modu

- Sıcaklığı yükseltmek için.

D hAtigmesine basin.

YALNIZ FAN modu

- Havayı oda içinde devridaim yaptırmak için.

D dugmesine basin.

- ÇALIŞMA lambası sabit yeşil yanmaya başlar.

Ekran

NOT

OTOMATİK çalıştırma modu hakkında not

• OTOMATİK çalıştırma modunda sistem, iç ortam sıcaklığına dayalı olarak uygun bir çalıştırma modu (SOĞUTMA veya ISITMA) seçer ve çalışmayı başlatır.
• Sistem, iç ortam sıcaklığını kullanıcı tarafından ayarlanan seviyeye getirmek için düzenli aralıklarla yine otomatik olarak ayarı yeniden seçer.

NEM ALMA çalıştırması hakkında not

- İç oram sıcaklığını mümkün olduğunca korurken, nemi engeller. Sıcaklığı ve hava üfleme hızını otomatik olarak kontrol eder, bu nedenle bu işlevler manüel olarak ayarlanamaz.

OTOMATİK · SOĞUTMA · NEM ALMA · ISITMA · YALNIZ FAN Çalıştırma Modu

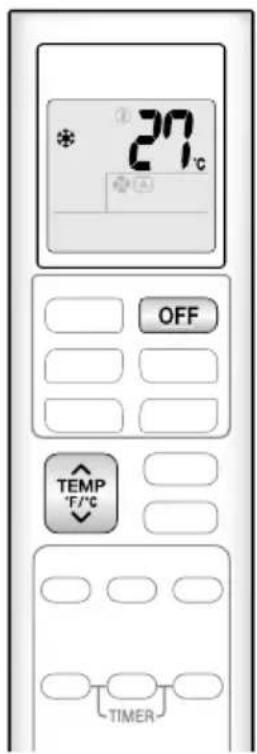

27°C OFF TEMP °F/°C TIMER

Çalıştırmayı durdurmak için

D üğmesine basın.

- ÇALIŞMA lambası söner.

Sıcaklık ayarını değiştirmek için

TEMP augmesine basin.

- Sıcaklığı yükseltmek için ▲ düğmesine veya düşürmek için ▼ düğmesine basın.

SOĞUTMA modu I	SITMA modu OTOMATİK mod	NEM ALMA veya YALNIZ FAN modu
18 – 32°C 10 –	30°C 18 – 30°C

Enerji tasarrufu için ipuçları

Sıcaklık ayarının orta bir seviyede tutulması enerji tasarrufuna yardımcı olur.

• Önerilen sıcaklık ayarı
• Soğutma için: 26 - 28°C
• Isitma için: 20 - 24°C

Pencereleri bir güneşlik veya perdeyle örtün.

• Güneş ışığının ve dış ortamdan gelen havanın engellenmesi soğutma (ısıtma) etkisini arttırır.
  Hava fi Itrelerini temiz tutun.
• Tıkalı hava filtreleri çalışma verimliliğini düşürür ve atık enerjiyi arttırır. Filtreleri 2 haftada bir temizleyin. ▶ Sayfa 21

Örneğin ilkbahar veya sonbahar aylarında, klimayı uzun bir süre kullanmayacaksanız, devre kesiciyi kapalı konuma getirin.

- Klima, çalışmıyorken dahi az miktarda elektrik tüketmeye devam eder.

Hava Üfleme Hızının Ayarlanması

27°C A FAN TIMER

Konforunuzu yükseltmek için hava üfl emehızını ayarlayabilirsiniz.

Hava üfleme hızını ayarlamak için

• düğmesine basın.

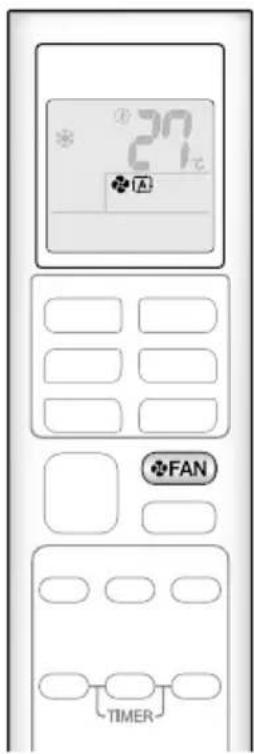

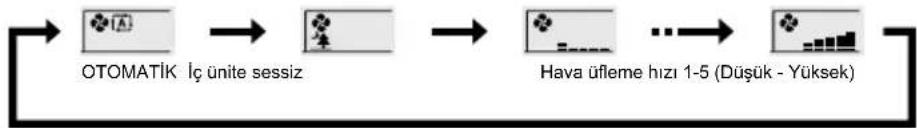

- FAN düğmesine her basıldığında hava üfleme hız ayarı sırayla değişir.

• Hava üfleme hızı "♠" konumuna ayarlandığında, sessiz çalışma modu başlatılır ve iç ünitenin çalışma sesi azalır.
• Sessiz çalıştırma modunda hava üfleme hızı düşük bir seviyeye ayarlanır.

OTOMATİK, SOĞUTMA, ISITMA ve YALNIZ FAN calıstirma modu	NEM ALMA modu
	Hava üfleme hızı ayarı değiştirilemez.

NOT

Hava üfleme hızı ayarı hakkında not

- Hava üfleme hızı azaldıkça, soğutma (ısıtma) etkisi de azalır.

Hava Üfl eme Yönünün Ayarlanması

27°C SWING TIMER

Konforunuzu yükseltmek için hava üfl eme yönünü ayarlayabilirsiniz.

iKAZ

• Kanat açılarını ayarlamak için daima uzaktan kumandayı kullanın. Kanadı elinizle zorla hareket ettirmeye çalışırsanız, arızaya neden olabilirsiniz.
• Panjurları ayarlarken dikkatli olun. Fan, hava çıkışı içerisinde yüksek devirde döner.

Otomatik salınımı başlatmak için

Yukarıya ve aşağıya hava üfleme

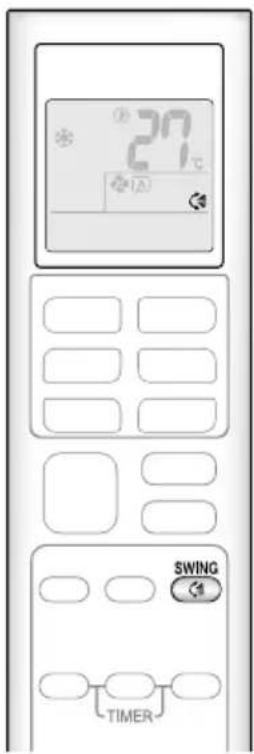

SWING düğmesine basın.

• LCD ekranda " &= görüntülenir.
- Kanat (yatay biçak) salınmaya başlar.

Kanadı istediğiniz konuma ayarlamak için

- Bu işlev, kanat otomatik salınım modundayken kullanışlıdır.

- Kanat istenilen konuma ulaştığında düğmesine basın.

• LCD ekrandaki " simgesi kaybolur.

Panjurları istediğiniz konuma ayarlamak için

Düğmeleri basılı tutun ve panjurları (düşey bıçaklar) hareket ettirin.

2 konumda düğme mevcuttur.

Dugmeler

NOT

Hava üfleme yönü ayarı hakkında notlar

• Kanadın hareket aralığı, çalıştırma moduna bağlı olarak değişir.
• Yukarı aşağı salınım sırasında hava üfleme hızı düşük konuma getirilirse, kanat üst konumda durur.

Kanadın hareket aralığı

SOĞUTMA / NEM ALMA

YALNIZ FAN

ISITMA

KONFORLU HAVA ÜFLEME Modu

20°C COMFORT TIMER

Hava üfleme yönü ve hızı, havanın doğrudan odadaki insanlara üflenmesini önleyecek şekilde ayarlanır.

KONFORLU HAVA ÜFLEME çalıştırmasını başlatmak için

COMFORT D üğmesine basın.

• LCD ekranda " görüntülenir.

	SOĞUTMA ve NEM ALMA modu	SITMA modu
Kanat yönü	Yukarı hareket eder	Aşağı hareket eder
Hava debisi	OTOMATİK

- Yalnızca YALNIZ FAN modunda mümkündür.

KONFORLU HAVA ÜFLEME çalıştırmasını iptal etmek için

COMFORT düğmesine tekrar basın.

• LCD ekrandaki " simgesi kaybolur.
- Kanat KONFORLU HAVA ÜFLEME modundan önceki bellek konumuna geri döner.

GÜÇLÜ Modu

POWERFUL TIMER

GÜÇLÜ calıştırma herhangi bir calıştırma modunda soğutmayı (ısıtmayı) hızlı bir şekilde maksimum düzeye getirir. Bu modda klima maksimum kapasitede çalışır.

GÜÇLÜ çalıştırmayı başlatmak için

POWERFUL dugmesine basin.

• LCD ekranda "worüntülenir.
- GÜÇLÜ modu 20 dakika içerisinde sona erer. Sistem otomatik olarak bu sürenin sonunda GÜÇLÜ modu öncesi kullanılan ayarlarla tekrar çalışmaya başlar.

GÜÇLÜ çalıştırmayı iptal etmek için

POWERFUL dugmesine tekrar basın.

• LCD ekrandaki " simgesi kaybolur.

ECONO modu

27°C ECONO TIMER

ECONO modu, maksimum güç tüketimini sınırlandırarak verimli çalışmayı garanti eder.

Bu işlev, ünite aynı devredeki diğer cihazlarla birlikte çalışırken devre kesicinin devreye girmesinin önlemesi açısından yararlıdır.

ECONO çalıştırmayı başlatmak için

D dugmesine basin.

• LCD ekranda " Görüntülenir.
- Yalnızca YALNIZ FAN modunda mümkündür.

ECONO çalıştırmayı iptal etmek için

D üdğmesine tekrar basın.

• LCD ekrandaki " simgesi kaybolur.

NOT

KONFORLU HAVA ÜFLEME modu hakkında not

- Yukarı ve aşağı hava üfleme yönü seçilirse, KONFORLU HAVA ÜFLEME modu iptal edilir.

GÜCLÜ modu hakkında not

• OFF düğmesine basıldığında ayarlar iptal edilir ve LCD ekrandaki " ” simgesi kaybolur.
- GÜÇLÜ modu, klima halihazırda belirtilen maksimum kapasitede çalışıyorsa klimanın kapasitesini yükseltmez.

- SOĞUTMA, ISITMA ve OTOMATİK modunda

Soğutma (ısıtma) etkisinin en üst düzeye çıkartılması için, dış ünite kapasitesinin mutlaka yükseltilmesi ve hava üfleme hızının maksimum ayara sabitlenmesi gerekir.

Sıcaklık ayarı değiştirilemez.

- NEM ALMA modunda

Sıcaklık ayarı 2,5°C düşürülür ve hava üfleme hızı bir miktar yükseltilir.

- YALNIZ FAN modunda

Hava üfleme hızı maksimum ayara sabitlenir.

ECONO modu hakkında not

• OFF düğmesine basıldığında ayarlar iptal edilir ve LCD ekrandaki " √" simgesi kaybolur.
- Güç tüketimi seviyesi halihazırda düşükse, ECONO moduna geçildiğinde güç tüketimi daha fazla azalmaz.

Bazı kullanışlı işlevler birlikte kullanılabilir.

KONFORLU HAVA ÜFLEME + ECONO	Kullanılabilir
GÜÇLÜ + KONFORLU HAVA ÜFLEME	Kullanılamaz*
GÜÇLÜ + ECONO Kullanılamaz*

*Öncelik son basılan düğmeyle bağlantı işleve verilir.

AÇMA/KAPAMA ZAMANLAYICI Modu

27°C ON HR. ON TIMER CANCEL

Zamanlayıcı modları, gece veya sabah klimanın otomatik olarak açık veya kapalı konuma getirilmesi için kullanışlıdır. Ayrıca, AÇMA ZAMANLAYICI ve KAPAMA ZAMANLAYICI da aynı anda kullanılabilir.

AÇMA ZAMANLAYICI modunu kullanmak için

D üğmesine basin.

• ON düğmesine her basıldığında zaman ayarı 1 saat değişir. Zaman, 1 ila 12 saat arasında ayarlanabilir.
  • ZAMANLAYICI lambası turuncu yanar.

Ekran

AÇMA ZAMANLAYICI modunu iptal etmek için

D dugmesine basin.

• LCD ekrandaki " ON simgesi kaybolur.
  • ZAMANLAYICI lambası söner.

NOT

Aşağıdaki durumlarda zamanlayıcıyı tekrar ayarlayın.

• Devre kesici kapalı konuma getirildiğinde.
• Bir güç kesintisi sonrası.
• Uzaktan kumandadaki piller değiştirildiğinde.

AÇMA/KAPAMA ZAMANLAYICI Modu

27°C OFF HR. OFF TIMER OKEL.

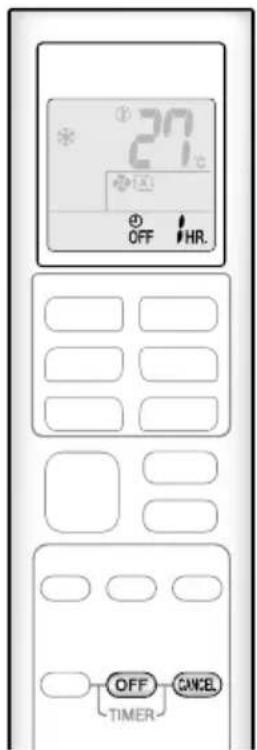

KAPATMA ZAMANLAYICI modunu kullanmak için

D dugmesine basin.

LCD ekranda "OFF" görüntülenir.

- OFF düğmesine her basıldığında zaman ayarı 1 saat değişir. Zaman, 1 ila 12 saat arasında ayarlanabilir.

• ZAMANLAYICI lambası turuncu yanar.

Ekran

KAPATMA ZAMANLAYICI modunu iptal etmek için

D caligmesine basin.

- LCD ekrandaki " OFF simgesi kaybolur.

• ZAMANLAYICI lambası söner.

AÇMA ZAMANLAYICI ve KAPATMA ZAMANLAYICI modlarını birleştirmek için

- 2 zamanlayıcının birlikte kullanıldığı bir örnek ayar aşağıda gösterilmiştir.

- LCD ekranda "ON" ve "OFF" simgeleri görüntülenir.

[Örnek]

Ünite çalışırken ayarlanırsa

- Ünite 1 saat geç durur ve durduktan 7 saat sonra çalışmaya başlar.

Ünite duruyorken ayarlanırsa

- Unite 2 saat geç çalışmaya başlar ve çalışmaya başladıktan 3 saat sonra durur.

NOT

GECE AYAR modu

- KAPATMA ZAMANLAYICI ayarlandığında klima, uyurken için aşırı soğutmayı (ısıtmayı) önlemek üzere sıcaklık ayarını otomatik olarak değiştirir (SOĞUTMA modunda 0,5°C arttırır, ISITMA modunda 2,0°C düşürür).

Multi Sistem Hakkında Not

Multi sistemde bir dış ünite birden fazla iç üniteye bağlanır.

■ Çalıştırma modunun ayarlanması

Öncelikli oda ayarı mevcutsa, ancak devreye değilse veya mevcut değilse.

Birden fazla iç ünite çalışıyorsa, öncelik açık konuma getirilen ilk üniteye verilir.

Bu durumda, daha sonra açık konuma getirilen üniteleri ilk ünite ile aynı çalıştırma moduna ayarlayın.

Aksi takdirde, bekleme moduna geçer ve ÇALIŞMA lambası yanıp sönmeye başlar: bu bir arıza olduğunu göstermez.

Oda A Oda B Oda C Oda D

Dis ünite

NOT

■ Multi sistem için çalıştırma modu hakkında notlar

• SOĞUTMA, NEM ALMA ve FAN modları aynı anda kullanılamaz.
• OTOMATİK modunda SOĞUTMA veya ISITMA modu oda sıcaklığına göre otomatik olarak seçilir.
  Bu nedenle, ilk ünitenin açık konuma getirildiği odayla aynı çalıştırma modu seçildiğinde OTOMATİK modu etkinleşir.

iKAZ

- Normalde, ilk ünitenin çalıştırıldığı odadaki çalıştırma moduna öncelik verilir, ancak aşağıdaki durumlar istisnadır ve bu nedenle göz önünde bulundurulmalıdır.

İlk odanın çalıştırma modu FAN modu ise, bundan sonra herhangi bir odada ISITMA modunun etkinleştirilmesi, önceliğin ISITMA moduna verilmesini sağlar. Bu durumda FAN modunda çalışmakta olan klima bekleme moduna geçer ve ÇALIŞMA lambası yanıp sönmeye başlar.

Öncelikli oda ayarı etkinken.

Bir sonraki sayfada verilen öncelikli oda ayarına bakın.

■ GECE SESSİZ modu (Yalnızca SOĞUTMA modunda kullanılabilir)

GECE SESSİZ modu için, kurulum sırasında başlangıç programlaması yapılması gerekir. Lütfen, daha fazla bilgi için saticınıza veya yetkili servise danışın.

GECE SESSİZ modu, gece saatlerinde dış ünitenin çalışma sesini düşürerek, komşuların rahatsız olmasını engeller.

• Sıcaklık, o gün için kaydedilen en yüksek sıcaklığın 5°C veya daha fazla altına düştüğünde GECE SESSİZ modu etkinleştirilir. Bu nedenle, sıcaklık farkı 5°C'den düşükse, bu işlev etkinleştirilmez.
• GECE SESSİZ modu, ünitenin soğutma verimliliğini bir miktar düşürür.

Multi Sistem Hakkında Not

SOĞUTMA/ISITMA modu kilidi

SOĞUTMA/ISITMA modu kilidi için, kurulum sırasında başlangıç programlaması yapılması gerekir. Lütfen, daha fazla bilgi için yetkili servise danışın. SOĞUTMA/ISITMA modu kilidi üniteyi zorlamalı olarak SOĞUTMA veya ISITMA moduna ayarlar. Bu işlev, multi sisteme bağlı tüm iç üniteleri aynı çalıştırma moduna ayarlamak istediğinizde kullanışlıdır.

NOT

- SOĞUTMA/ISITMA modu kilidi, öncelikli oda ayarıyla birlikte etkinleştirilemez.

Öncelikli oda ayarı

Öncelikli oda ayarı için, kurulum sırasında başlangıç programlaması yapılması gerekir. Lütfen, daha fazla bilgi için yetkili servise danışın.

Öncelikli oda olarak atanan oda aşağıdaki durumlarda önceliğe sahip olacaktır.

Çalıştırma modu önceliği

- Öncelikli odanın çalıştırma modu öncelikli olacağından, kullanıcı diğer odalardan farklı bir çalıştırma modu seçebilir.

[Örnek]

- Oda A örneklerde öncelikli odayı ifade eder.

Oda A'da SOĞUTMA modu seçiliyken, oda B, C ve D'de aşağıdaki modlar seçildiğinde:

Oda B, C ve D'deki çalıştırma modu	Oda A'daki ünite SOĞUTMA modundayken Oda B, C ve D'nin durumu
SOĞUTMA veya NEM ALMA veya FAN	Mevcut çalıştırma modu korunur
ISITMA	Ünite bekleme moduna geçer. Çalışma, oda A'daki ünitenin çalışması durduğunda devam eder.
OTOMATİK	Ünite SOĞUTMA moduna ayarlanırsa, çalışmaya devam eder. Ünite ISITMA moduna ayarlanırsa, bekleme moduna geçer. Çalışma, oda A'daki ünitenin çalışması durduğunda devam eder.

GÜÇLÜ modu kullanılırken öncelik

[Örnek]

- Oda A örneklerde öncelikli odayı ifade eder.

Oda A, B, C ve D'deki iç ünitelerin tümü çalışır. Oda A'daki ünite GÜÇLÜ moduna geçtiğinde, çalışma kapasitesi oda A'ya yönlendirilir. Böyle bir durumda, oda B, C ve D'deki ünitelerin soğutma (ısıtma) verimliliği bir miktar düşebilir.

Bakım ve Temizlik

■ FTX20K2V1B / FTX25K2V1B / FTX35K2V1B / FTX20K5V1B / FTX25K5V1B / FTX35K5V1B
■ FTXP20K2V1B / FTXP25K2V1B / FTXP35K2V1B
■ FTXP20K3V1B / FTXP25K3V1B / FTXP35K3V1B

iKAZ

• Temizlemeden önce, çalışmayı durdurduğunuzdan ve devre kesiciyi kapalı konuma getirdiğinizden emin olun.
• İç ünitenin alüminyum kanatlarına dokunmayın. Bu parçalara dokunursanız, yaralanabilirsiniz.

■ Hızlı başvuru

Parçaların temizlenmesi

Ön panel

• Yumuşak, nemli bir bezle silin.
• Bu işlem sırasında yalnızca nötr deterjanlar kullanılabilir.

Kirliyse

- Tozları elektrik süpürgesiyle çekin veya filtreyi yıkayın.

Her 2 haftada bir

Sayfa 21

Titanyum apatit koku giderici fi İtre (çerçevesiz)

- Tozları elektrik süpürgesiyle çekin veya filtreyi geri takın.

[Temizlik] [Değiştirme]

6 ayda bir 3 yılda bir

Sayfa 22

İç ünite, dış ünite ve uzaktan kumanda

- Yumuşak bir bezle temizleyin.

Kirliyse

NOT

Temizlik için, aşağıda belirtilen malzemeleri kullanmayın:

• 40°C'den sicak su.
• Benzen, petrol ve tiner gibi uçucu sıvılar
  • Parlatma maddeleri
• Ovalama fırçası gibi aşındırıcı malzemeler

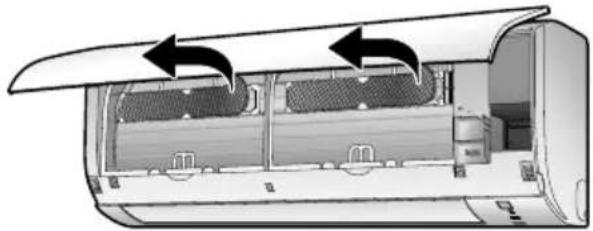

- Ön panelin her iki kenarından tutun ve açın.

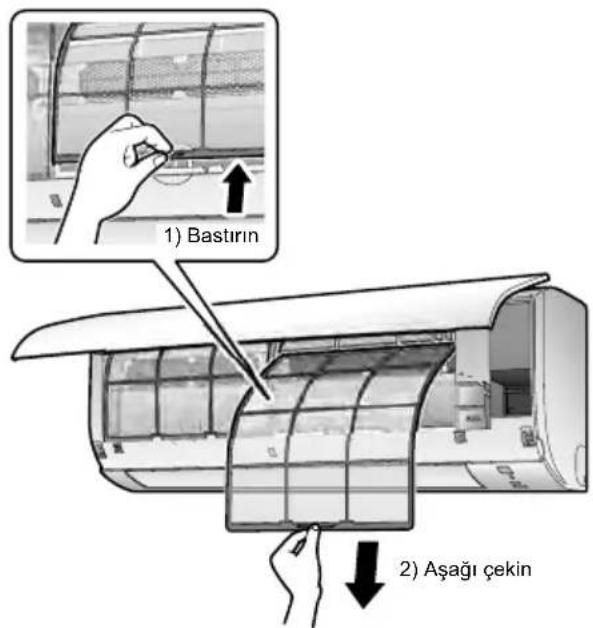

2. Hava fi İtrelerini çekerek çıkartın.

- Her bir hava filtresinin merkezindeki filtre tırnağını bir miktar yukarı doğru bastırın ve ardından aşağı doğru çekin.

1) Bastırın 2) Aşağı çekin

3. Hava fi İtrelerini suyla yıkayın veya elektrik süpürgesiyle temizleyin.

- Hava filtrelerinin haftada 2 defa temizlenmesi önerilir.

Tozlar kolayca temizlenemiyorsa

- Hava filtrelerini ılık suyla seyreltilmiş nötr deterjanla yıkayın ve ardından gölgede kurumasını bekleyin.

4. Filtreleri geri takın.

5. Ön paneli yavaşça kapatın.

- Paneli her iki kenarından ve ortasından bastırın.

- Ön panelin sağlam şekilde sabitlendiğinden emin olun.

Bakım ve Temizlik

■ FTX20K2V1B / FTX25K2V1B / FTX35K2V1B / FTX20K5V1B / FTX25K5V1B / FTX35K5V1B
■ FTXP20K2V1B / FTXP25K2V1B / FTXP35K2V1B
■ FTXP20K3V1B / FTXP25K3V1B / FTXP35K3V1B

■ Titanyum apatit koku giderici fi ltre

1. Ön paneli açın ve hava filtrelerini çıkartın. ▶ Sayfa 21

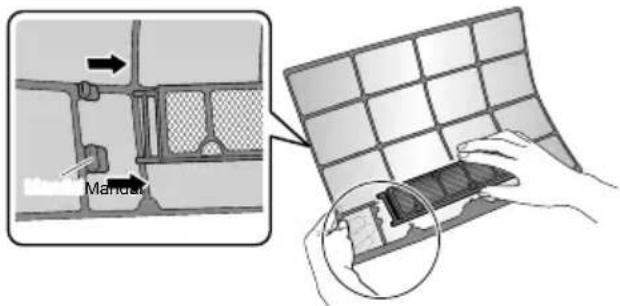

2. Titanyum apatit koku giderici filtreleri çıkarın.

- Filtreleri tırnaklarından çıkartın.

1. Titanyum apatit koku giderici fi Itrelerini temizleyin veya değiştirin.

[Temizlik]

3-1 Tozları elektrik süpürgesiyle çekin ve çok kirliyse yaklaşık 10 ila 15 dakika oda sıcaklığında veya ilık suda bekletin.

3-2 Yıkadıktan sonra, kalan suyu sallayın ve gölgede kurumasını bekleyin.

- Suyunu gidermek için filtreyi siikmaya çalışmayın.

[Değiştirme]

Filtreyi tırnaklarından çıkartın ve yeni filtreyi hazırlayın.

- Eski filtreyi tutuşmaz atık olarak atın.

1. Titanyum apatit koku giderici fi İtreleri başlangıçtaki gibi geri takın.

- Filtreyi takarken, filtrenin tırnaklara doğru şekilde ayarlandığını kontrol edin.

1. Filtreleri geri takın. ▶ Sayfa 21
2. Ön paneli yavaşça kapatın.

Sayfa 21

NOT

• Kirli filtrelerle çalıştırılırsa:
• havadaki koku giderilemez,
• hava temizlenemez,
• ısıtma veya soğutma performansı düşer ve
• koku yapabilir.
• Eski filtreleri tutuşmaz atık olarak atın.
• Titanyum apatit koku giderici filtre sipariş etmek için, klimayı satın aldığınız mağazanın yetkili servisine danışın.

Öğe	Titanyum apatit koku giderici fi litre 1 takım
Parça NumarasıKAF970A46

Bakım ve Temizlik

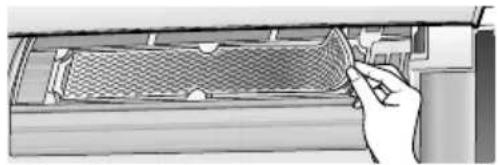

■ FTX50K2V1B / FTX60K2V1B / FTX71K2V1B
■ FTXP50K3V1B / FTXP60K3V1B / FTXP71K3V1B

iKAZ

• Temizlemeden önce, çalışmayı durdurduğunuzdan ve devre kesiciyi kapalı konuma getirdiğinizden emin olun.
• İç ünitenin alüminyum kanatlarına dokunmayın. Bu parçalara dokunursanız, yaralanabilirsiniz.

■ Hızlı başvuru

Parçaların temizlenmesi

Ön panel

• Yumuşak, nemli bir bezle silin.
• Bu işlem sırasında yalnızca nötr deterjanlar kullanılabilir.

Kirliyse

Hava fi ltresi

- Tozları elektrik süpürgesiyle çekin veya filtreyi yıkayın.

Her 2 haftada bir

Sayfa 24

İç ünite, dış ünite ve uzaktan kumanda

- Yumuşak bir bezle temizleyin.

Kirliyse

Titanyum apatit koku giderici fi İtre (çerçeveli)

- Tozları elektrik süpürgesiyle çekin veya filtreyi geri takın.

[Temizlik] [Değiştirme]

6 ayda bir 3 yılda bir

Sayfa 25

Sayfa 25

NOT

Temizlik için, aşağıda belirtilen malzemeleri kullanmayın:

• 40°C'den sıcak su.
• Benzen, petrol ve tiner gibi uçucu sıvılar
• Parlatma maddeleri
• Ovalama fırçası gibi aşındırıcı malzemeler

- Ön panelin her iki kenarından tutun ve açın.

2. Hava fi İtrelerini çekerek çıkartın.

- Her bir hava filtresinin merkezindeki filtre tırnağını bir miktar yukarı doğru bastırın ve ardından aşağı doğru çekin.

1) Bastirin 2) Aşağı çekin

3. Hava fi Itrelerini suyla yıkayın veya elektrik süpürgesiyle temizleyin.

- Hava fi İtrelerinin haftada 2 defa temizlenmesi önerilir.

Tozlar kolayca temizlenemiyorsa

• Hava filtrelerini ılık suyla seyreltilmiş nötr deterjanla yıkayın ve ardından gölgede kurumasını bekleyin.
• Titanyum apatit koku giderici filtreyi çıkardığınızdan emin olun. Bir sonraki sayfadaki "Titanyum apatit koku giderici filtre" bölümüne bakın.

4. Filtreleri geri takın.

5. Ön paneli yavaşça kapatın.

- Ön paneli her iki kenarından ve ortasından bastırın.

- Ön panelin sağlam şekilde sabitlendiğinden emin olun.

Bakım ve Temizlik

■ FTX50K2V1B / FTX60K2V1B / FTX71K2V1B

■ FTXP50K3V1B / FTXP60K3V1B / FTXP71K3V1B

■ Titanyum apatit koku giderici fi ltre

1. Ön paneli açın ve hava filtrelerini çıkartın. ▶ Sayfa 24

2. Titanyum apatit koku giderici filtreleri çıkarın.

- Gövdenin girintili parçalarını sabit tutun ve 4 adet mandalı açın.

Mandar

3. Titanyum apatit koku giderici fi ltrelerini temizleyin veya değiştirin.

[Temizlik]

3-1 Tozları elektrik süpürgesiyle çekin ve çok kirliyse yaklaşık 10 ila 15 dakika oda sıcaklığında veya ılık suda bekletin.

3-2 Yıkadıktan sonra, kalan suyu sallayın ve gölgede kurumasını bekleyin.

- Suyunu gidermek için filtreyi siikmaya çalışmayın.

[Değiştirme]

Filtreyi filtre gövdesinden çıkartın ve yeni bir filtre takın.

- Filtre gövdesini atmayın. Titanyum apatit koku giderici fi İtreyi geri takarken çerçeveyi tekrar kullanın.

- Eski filtreyi tutuşmaz atık olarak atın.

4. Titanyum apatit koku giderici fi İtreleri başlangıçtaki gibi geri takın.

- Filtreyi takarken, filtrenin tırnaklara doğru şekilde ayarlandığını kontrol edin.

5. Filtreleri geri takın. ▶ Sayfa 24

6. Ön paneli yavaşça kapatın.

Sayfa 24

NOT

• Kirli filtrelerle çalıştırılırsa:
• havadaki koku giderilemez,
• hava temizlenemez,
• ısıtma veya soğutma performansı düşer ve
• koku yapabilir.
• Eski filtreleri tutuşmaz atık olarak atın.
• Titanyum apatit koku giderici filtre sipariş etmek için, klimayı satın aldığınız mağazanın yetkili servisine danışın.

Öğe	Titanyum apatit koku giderici filtre 1 takım
Parça NumarasıKAF970A46

Bakım ve Temizlik

■ Uzun süre kullanılmamışsa

1. Ünitenin iç bölümünü kurutmak için birkaç saat boyunca YALNIZ FAN modunda çalıştırın.

• Douglasine basin.
2. Çalıştırma durduktan sonra, oda kliması için devre kesiciyi kapalı konuma getirin.
3. Uzaktan kumandadaki pilleri çıkartın.

■ Düzenli bakım yaptırmanızı öneririz

• Belirli çalıştırma koşullarında klima içerisindeki hava birkaç sezon kullanıldıktan sonra kirlenebilir ve bu da performansın düşmesine neden olur. Kullanıcı tarafından yapılacak düzenli temizliklere ek olarak, bir uzman tarafından düzenli bakım yapılması önerilir.
• Uzman tarafından yürütülmesi gereken bakım işlemleri için, lütfen klimayı satın aldığınız bayiye danışın.

■ Ürünlerimizin kullanım ömrü on (10) yıldır

İTHALATÇI FİRMA

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş.

Küçükbakkalköy Mah.Kayışda ğı Cad.No:1 Kat:21-22

34750 Ataşehir İSTANBUL/TURKIYE

Kullanılan soğutucu akışkanla ilgili önemli bilgiler

Bu ürün florlu sera gazları içerir. Gazları atmosfere deşarj etmeyin.

FTXP20/25/35K2V1BFTXP20/25/35/50/60/71K3V1B
Soğutucu akışkan tipi	R32
GWP (1) değeri:	675

FTX20/25/35/50/60/71K2V1B
Soğutucu akışkan tipi:	R410A
GWP(1) değeri:	2087,5

(1) GWP = küresel ısınma potansiyeli

Avrupa mevzuatı ve ilgili ulusal mevzuat uyarınca düzenli aralıklarla soğutucu kaçaklarının kontrol edilmesi gerekebilir. Daha fazla bilgi için lütfen yetkili servise başvurun.

tCO_2eq

Avrupa'da, toplam soğutucu akışkan miktarının sera gazı emisyonları (ton CO₂ eşdeğeri olarak ifade edilir), bakım aralıklarının belirlenmesi için kullanılmaktadır. İlgili mevzuata uygun hareket edin.

Sera gazı emisyonlarının hesaplanması için formül:

Soğutucu akışkanın GW=P değeri × Toplam soğutucu akışkan miktarı [kg] / 1000

Sıkça Sorulan Sorular

İç ünite

Kanat hemen salınım hareketi yapmaya başlamıyor.

- Klima, kanadın konumunu ayarlıyordur. Kanat kısa bir süre içerisinde salınım hareketi yapmaya başlayacaktır.

Klima çalışma sırasında hava üflemeyi kesiyor.

- Ayar sıcaklığına ulaşıldıktan sonra hava üfleme hızı düşürülür ve (ısıtma modunda) soğuk hava üflenmesini önlemek veya (soğutma modunda) nem seviyesinin yükselmemesini sağlamak için çalışma durdurulur. İç ortam sıcaklığı yükseldiğinde veya düştüğünde çalışma otomatik olarak yeniden başlatılır.

ISITMA işlemi aniden duruyor ve bir akış sesi duyuluyor.

- Dış ünite defrost işlemi gerçekleştiriyordur. Dış ünitedeki don giderildikten hemen sonra ISITMA modu yeniden başlatılır. Bu işlem 4 ila 12 dakika sürebilir.

Çalışma hemen başlamıyor.

■ Çalışma durdurulduktan hemen sonra düğmesine veya herhangi bir doğrudan çalıştırma düğmesine basılmıştır.
■ Mod yeniden seçildiğinde.
- Bu önlem klimanın korunması içindir. Yaklaşık 3 dakika beklemeniz gerekir.

Dış ünite

Dış üniteden su veya buhar geliyor.

■ ISITMA modunda
- Dış ünite üzerindeki don, klima defrost moduna geçtiğinde su veya buhar olarak atılır.
■ SOĞUTMA veya NEM ALMA modunda
- Havadaki nem, dış ünite borularının soğuk yüzeyinde su olarak yoğunlaşır ve damlamaya başlar.

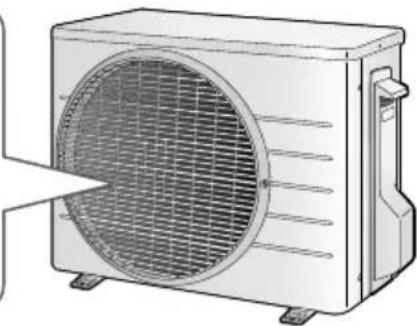

Farklı sesler çıkıyor.

■ Su akışına benzer bir ses

• Bu ses, soğutucu akışkanın klima içerisinde hareket etmesinden kaynaklanır.
• Klimadaki suyun pompalanma sesidir ve SOĞUTMA veya NEM ALMA modunda klimadan su pompalanırken duyulur.

■ Üfl eme sesi

• Bu ses, klimadaki soğutucu akışkan akışı değiştirildiğinde meydana gelir.
  ■ Çitirdama sesi
• Bu ses, sıcaklık değişiklikleri nedeniyle klima kabininin ve gövdesinin bir miktar genişmesi veya büzülmesinden kaynaklanır.
  ■ Islık sesi
• Bu ses, defrost işlemi sırasında soğutucu akışkanının hareketinden kaynaklanır.

■ Çalışma veya bekleme sırasında çitırdama sesi

• Bu ses, soğutucu akışkan kontrol vanalarının veya elektrikli parçaların çalışmasından kaynaklanır.
  ■ Tıkırdama sesi
• Bu ses, oda kapıları kapalıyken egzoz fanının etkinleştirilmesi durumunda klimanın içinden gelir. Pencereyi açın veya egzoz fanını kapatın.

Sorularınızı yöneltmeden veya onarım talebinde bulunmadan önce, aşağıdaki hususları kontrol edin. Sorun devam ediyorsa, bayinize danışın.

Arıza yok

Bu durum bir arıza değildir.

Şu hususları kontrol edin

Onarım talebinde bulunmadan önce tekrar kontrol edin.

Klima çalışmıyor

Durum Tanımlar / kontrol edilecekler
ÇALIŞMA lambası yanmıyor.	Devre kesici devreye mi girdi, sigorta patladı mı?Elektrik kesik mi?Piller uzaktan kumandaya doğru şekilde takıldı mı?
ÇALIŞMA lambası yanıp sönyyor.	Devre kesiciyle gücü kapalı konuma getirin ve uzaktan kumandayla çalıştırmayı yeniden başlatın.ÇALIŞMA lambası yanıp sönyorsa, hata kodunu kontrol edin ve bayinize danışın.Sayfa 31

Klima çalışması aniden duruyor

Durum Tanımlar / kontrol edilecekler
ÇALIŞMA lambası yanıyor.	Klima, sistemin korunması için ani olarak büyük değerlerde gerçekleşen gerilim dalgalanmalarında çalışmayı durdurur. Yaklaşık 3 dakika içerisinde çalışmayı otomatik olarak tekrar başlatır.
ÇALIŞMA lambası yanıp sönyyor.	İç ve dış ünitelerin hava giriş veya çıkışıını engelleyen bir şey var mı? Çalışmayı durdurun ve devre kesiciyi kapalı konuma getirdikten sonra engeli kaldırın. Ardından, çalışmayı uzaktan kumandayla yeniden başlatın. ÇALIŞMA lambası yanıp sönyorsa, hata kodunu kontrol edin ve bayinize danışın. ▶Sayfa 31

Klimanın çalışması durmuyor.

Durum Tanımlar / kontrol edilecekler
Klima, durdurulduktan sonra dahi çalışmaya devam ediyor.

Oda soğumuyor / ısınmıyor

Durum Tanımlar / kontrol edilecekler
Hava çıkmıyor.	☑ ISITMA modundaKlima isınıyordur. Yaklaşık 1 ila 4 dakika bekleyin.Defrost çalışması sırasında iç ünite tarafından sıcak hava üflenmez.
Hava çıkmıyor / Hava çıkıyor.	? Hava üfleme hızı ayarı doğru mu?Hava üfleme hızı ayarı düşük mü, örneğin "İç ünite sessiz modu" veya "Hava üfleme hızı 1" konumunda mı? Hava üfleme hızı ayarını yükseltin.Sıcaklık ayarı doğru mu?Hava üfleme yönü ayarı doğru mu?
Hava çıkıyor.	? Doğrudan iç ünitenin altında veya arkasında mobilya var mı?Klima ECONO modunda mı çalışıyor?Sayfa 15Hava fi İtreleri kirli mi?İç ve dış ünitelerin hava giriş veya çıkışını engelleyen bir şey var mı?Açık pencere veya kapı var mı?Egzoz fanı dönüyor mu?

Sorun Giderme

Buğu çıkıyor.

Durum Tanımlar / kontrol edilecekler
İç üniteden buğu çıkıyor.	[TKO] • Odadaki havanın, SOĞUTMA modu veya başka bir çalıştırma modu sırasında soğuk hava akışı nedeniyle buğuya dönüşmesi durumunda karşılaştırır.

Uzaktan kumanda

Durum Tanımlar / kontrol edilecekler
Ünite, uzaktan kumandadan sinyal almıyor veya sınırlı bir çalışma sıcaklık aralığı sunuyor.	Piller bitmiştir.Her iki pili yeni AAA.LR03 kuru (alkali) pillerle değiştirin.Ayrıntılı bilgi için, bkz. "Çalıştırma Öncesi Hazırlık". ▶ Sayfa 9Odada elektronik başlatıcılı bir flüoresan lamba (ör. inverter tipi lamba) varsa, sinyal iletimi engellenebilir. Böyle bir durumda bayinize danışın.İletici doğrudan güneş ışığına maruz kalırsa, uzaktan kumanda doğru çalışmayabilir.
LCD soluk gözüküyor, çalışmıyor veya normal görüntülenmiyor.	[S1WZ]Piller bitmiştir.Her iki pili yeni AAA.LR03 kuru (alkali) pillerle değiştirin.Ayrıntılı bilgi için, bkz. "Çalıştırma Öncesi Hazırlık". ▶ Sayfa 9
Diğer elektrikli cihazlar çalışmaya başlıyor.	[X378]Uzaktan kumanda diğer elektrikli cihazları etkinleştiriyorsa, bu cihazları uzaklaştırın veya bayinize danışın.

Havada koku oluyor

Durum Tanımlar / kontrol edilecekler
Klima koku yapıyor.	• Ünite tarafından emilen oda kokusu, havayla birlikte üfleniyordur. İç ünitenizi temizletmenizi öneririz. Lütfen, bayinize başvurun.

Diğerleri

Durum Tanımlar / kontrol edilecekler
Klima, çalışma sırasında aniden normal olmayan tepkiler vermeye başlıyor.	^ • Klima, yıldırım düşmesi veya frekans karışması nedeniyle arızalanmış olabilir.Klima arızalanırsa, devre kesiciyle gücü kapalı konuma getirin ve uzaktan kumandayla çalıştırmayı yeniden başlatın.

Çalıştırma koşulları hakkında notlar

• Tabloda listelenen koşullar dışında çalışma devam ediyorsa,
• Çalışmanın durdurulması için bir emniyet cihazı etkinleşebilir.
  – İç ünitede çiğ oluşabilir ve SOĞUTMA veya NEM ALMA modu sırasında damlayabilir.

Mod	Çalışma koşulları
SOĞUTMA / NEM ALMA	Dış ortam sıcaklığı: -10 - 46^ İç ortam sıcaklığı: 18 - 32^ İç ortam nemi: maks. %80
ISITMA	Dış ortam sıcaklığı: -15 - 24^ İç ortam sıcaklığı: 10 - 30^

Sorun Giderme

■ Derhal yetkili servisi arayın.

UYARI

Anormal bir durum (yanma, koku vb.) meydana geldiğinde, çalışmayı durdurun ve devre kesiciyi kapalı konuma getirin.

• Anormal durum dikkate alınmadan çalışmaya devam edilirse sorunlar meydana gelebilir, elektrik çarpabilir veya yangın çıkabilir.
• Klimanızı satın aldığınız mağazanın yetkili servisine danışın.

Klimayı kendiniz onarmaya veya üzerinde değişiklik yapmaya çalışmayın.

• Yanlış bir işlem elektrik çarpmasına veya yangına neden olabilir.
• Klimanızı satın aldığınız mağazanın yetkili servisine danışın.

Aşağıdaki belirtilerden biriyle karşılaşırsanız, derhal yetkili servisi arayın.

• Güç kablosu anormal şekilde ısınıyorsa veya hasar görmüşse.
• Çalışma sırasında normal olmayan bir ses duyuluyorsa.
• Güvenlik kesicisi, sigorta veya toprak kaçağı kesicisi üniteyi sık sık devre dışı bırakıyorsa.
• Bir düğme sık sık işlevini yerine getiremiyorsa.
• Bir yanık kokusu varsa.
• İç ünitede su kaçağı varsa.

Kesiciyi kapalı konuma getirin ve yetkili servisi arayın.

■ Bir güç kesintisi sonrası

- Klima yaklaşık 3 dakika içerisinde çalışmayı otomatik olarak tekrar başlatır. Bir süre beklemeniz yeterli olacaktır.

■ Yıldırım düşmesi

- Yakın bir alana yıldırım düşerse, sistemi korumak için çalışmayı derhal durdurun ve kesiciyi kapalı konuma getirin.

■ Bertaraf gereksinimleri

Kumandası ve pilleriyle birlikte örününüz bu simgeyle işaretlenmiştır. Bu simge, elektrikli ve elektronik ürünlerin ve pillerin ayrılmamış evsel atıklarla karıştırılmaması gerektiğini gösterir.

Piller için, bu simgenin altında ayrıca bir kimyasal simge bulunabilir. Bu kimyasal simge, pilin belirli bir konsantrasyonun üzerinde ağır metal içerdiği anlamına gelir. Olası kimyasal simgeler şunlardır:

■Pb: kurşun (>%0,004)

Sistemi kendi kendinize demonte etmeye çalışmayın: ürünün demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler yerel ve ulusal mevzuata uygun olarak bir montör tarafından gerçekleştirilmelidir.

Üniteler ve atık piller yeniden kullanım, geri dönüştürme ve geri kazanım için özel bir işleme tesisinde işlenmelidir.

Doğru şekilde bertaraf edilmesini sağlayarak, çevre ve insan sağlığı üzerindeki olası olumsuz sonuçların önlenmesine yardımcı olursunuz.

Lütfen daha fazla bilgi için montör veya yetkili servis ile irtibat kurun. Ünitenin demonte edilmesi ve soğutucu akışkanın, yağın ve diğer parçaların geri dönüştürülmesi vb. gibi işlemler yerel ve ulusal yönetmeliklere uygun olarak gerçekleştirilmelidir.

Sorun Giderme

00 ON/10/HR,OFF 10/HR. TIMER CANCEL

■ Uzaktan kumandayla arıza teşhisi

- Uzaktan kumanda, iç üniteden ilgili hata kodlarını alabilir.

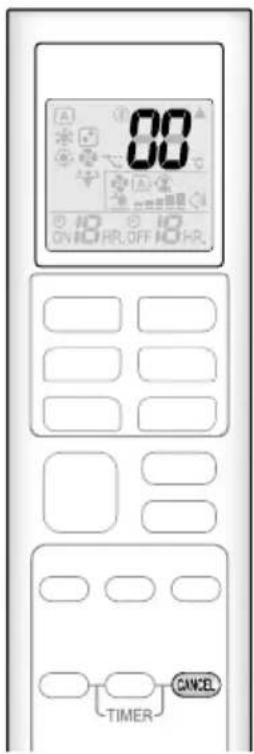

1. CANCEL düğmesi yaklaşık 5 saniye basılı tutulduğunda, sıcaklık göstergesi bölümünde "00simgesi yanıp sönmeye başlar.

2. Sürekli bir bip sesi duyana kadar düğmesine arka arkaya basın.

- Kod göstergesi aşağıdaki gibi değişir ve uzun bir bip sesi duyulur.

	KOD	ANLAMI
SİSTEM	00	NORMAL
	UA	İÇ ÜNİTE-DİŞ ÜNİTE KOMBİNASYON HATASI
	U0	SOĞUTUCU AKIŞKAN YETERSİZ
	U2	GERİLİM DÜŞUŞÜ VEYA ANA DEVRE AŞIRI GERİLİM
	U4	İLETİM HATASI (İÇ ÜNİTE VE DIŞ ÜNİTE ARASINDA)
iÇ ÜNİTE	A1	İÇ UNİTE PCB ARIZASI
	A5	YÜKSEK BASINÇ KONTROLÜ VEYA DONMA KORUMASI
	A6	FAN MOTORU ARIZALI
	C4	ARIZALI ISI EŞANJÖRÜ SICAKLIK SENSÖRÜ
	C9	ARIZALI EMİŞ HAVASI SICAKLIK SENSÖRÜ
DIŞ ÜNİTE	EA	SOĞUTMA-ISITMA GEÇİŞ HATASI
	E1	DEVRE KARTI ARIZALI
	E5	OL BAŞLATILDI
	E6	ARIZALI KOMPRESÖR ÇALIŞTIRMA
	E7	DC FAN MOTORU ARIZALI
	E8	AŞIRI AKIM GİRİŞİ
	F3	YÜKSEK SICAKLIKLIK DEŞARJ BORUSU KONTROLÜ
	F6	YÜKSEK BASINÇ KONTROLÜ (SOĞUTMA MODUNDA)
	H0	SENSÖR ARIZASI
	H6	ÇALIŞTIRMA ARIZALI KONUM TESPİT SENSÖRÜ NEDENİYLE DURDURULDU
	H8	DC AKIM SENSÖRÜ ARIZASI
	H9	ARIZALI EMİŞ HAVASI SICAKLIK SENSÖRÜ
	J3	ARIZALI DEŞARJ BORUSU SICAKLIK SENSÖRÜ
	J6	ARIZALI ISI EŞANJÖRÜ SICAKLIK SENSÖRÜ
	L3	ELEKTRİK PARÇALARI ISI ARIZASI
	L4	INVERTER DEVRESİ SOĞUTMA BLOGUNDA YÜKSEK SICAKLIK
	L5	ÇIKİŞ AŞIRI AKIM
	P4	ARIZALI INVERTER DEVRESİ SOĞUTMA BLOGÜ SICAKLIK SENSÖRÜ

NOT

• Kısa bip sesi ilgili olmayan kodları gösterir.
• Kod gösterimini iptal etmek için, CANCEL düğmesini yaklaşık 5 saniye basılı tutun. 1 dakika boyunca hiçbir düğmeye basılmazsa kod gösterimi kendini otomatik olarak iptal eder.

Sorun Giderme

■ DIŞ ÜNİTE PCB'Sİ ÜZERİNDEKİ LED 2MXM serisi

YEŞİL
MİKROİŞLEMCİ NORMAL
LED-A TEŞHİS
	NORMAL → İÇ ÜNİTEYİ KONTROL EDİN
	[NOT 1]
	GÜÇ BESLEME HATASI VEYA [NOT 2]

YESİL NORMALDE YANIP SÖNER
☀️	AÇIK
☀️	YANIP SÖNÜYOR
●	KAPALI

NOT

• Gücü kapatıp açın. LED ekranı tekrar görüntülenirse, dış ünite PCB'si arızalıdır.
• Teşhis işaretlenir

Her durum için geçerli değildir. Ayrıntılı bilgi için, servis kılavuzuna bakın.
