Type de produit	Coupe-carrelage manuel
Marque	MSW
Modèle	TCM800
Poids	9,22 kg
Longueur max de coupe	800 mm
Épaisseur max de coupe	12 mm
Coupe en angle	Non
Matière à couper	Carrelage céramique
Matériau du châssis	Acier / Aluminium
Nombre de rails de guidage	2
Type de lame	Molette en carbure de tungstène
Rangement de lames	Oui, dans la poignée
Coussinets amortisseurs	Oui
Poignée ergonomique	Oui
Nettoyage	Chiffon doux, pas de produits agressifs
Entretien	Graisser régulièrement les rails
Sécurité	Lunettes et gants de protection obligatoires
Stockage	Dans un endroit sec, à l'abri des enfants
Utilisation	Surface plane et stable

FOIRE AUX QUESTIONS - TCM800 MSW

Comment couper un carrelage à angle droit avec le TCM800 ?

Placez le carreau sur les coussinets amortisseurs, alignez la lame de coupe sur le bord arrière, exercez une pression modérée et effectuez une coupe continue sur toute la longueur. Abaissez la coupeuse puis utilisez la poignée pour casser le carreau le long de la rayure.

Puis-je couper des carreaux en angle ?

Non, le modèle MSW TCM800 ne permet pas la coupe en angle. Seuls les modèles MSW-TCM1350-S, MSW-TCM1000-SM, MSW-TCM800-D et MSW-TCM1000-D offrent cette option.

Quelle épaisseur maximale de carrelage puis-je couper ?

L'épaisseur maximale pour le TCM800 est de 12 mm.

Comment entretenir le coupe-carrelage ?

Nettoyez les résidus après chaque utilisation avec un chiffon doux. Graissez régulièrement les rails de guidage pour assurer un mouvement fluide. Évitez les produits acides ou abrasifs.

Quelles mesures de sécurité dois-je prendre ?

Portez obligatoirement des lunettes de protection et des gants. Assurez-vous que la zone de travail est bien éclairée et rangée. Tenez les enfants et les animaux à l'écart.

Comment changer la lame de coupe ?

Le TCM800 est équipé d'une molette intégrée. Pour la remplacer, consultez la notice d'utilisation. En général, il faut retirer la vis de fixation de la molette et installer une nouvelle en respectant le sens.

Comment assembler l'appareil ?

Fixez la jauge d'angle (si fournie) à l'emplacement prévu et serrez les vis. Placez l'appareil sur une surface plane et stable avant utilisation. Aucun outil supplémentaire n'est généralement nécessaire.

Que faire si la coupe n'est pas nette ?

Vérifiez que la lame n'est pas usée et que les rails sont bien graissés. Assurez-vous d'exercer une pression constante et de casser le carreau immédiatement après la rayure. Un carreau trop épais peut aussi causer des éclats.

Puis-je couper d'autres matériaux que la céramique ?

Ce coupe-carrelage est conçu uniquement pour le carrelage céramique. L'utilisation sur d'autres matériaux comme le verre ou la pierre pourrait endommager l'appareil.

Où trouver des pièces de rechange ?

Contactez le service après-vente MSW ou consultez le site du fabricant. Utilisez uniquement des pièces d'origine pour garantir la sécurité et la performance.

MODE D'EMPLOI TCM800 MSW

Caractéristiques techniques

Description paramètre	Valeur paramètre
Nom du produit	Coupe-carrelage manuel
Modèle	MSW-TCM1350-S	MSW-TCM1000-SM	MSW-TCM800-D
Poids [kg]	28,5	22,5	15
La longueur maximale de l'objet coupé [mm]	1350 1000 800
L'épaisseur maximale de l'objet coupé [mm]	18 16 14
Option de coupe sous un angle	OUI OUI OUI
Angle maximale de coupe [°]	45	45	45

Description paramètre	Valeur paramètre
Nom du produit	Coupe-carrelage manuel
Modèle	MSW-TCM1000-D	MSW-TCM600	MSW-TCM800
Poids [kg]	17,4	8,34	9,22
La longueur maximale de l'objet coupé [mm]	1000 600 800
L'épaisseur maximale de l'objet coupé [mm]	14 12 12
Option de coupe sous un angle	OUI NON NON
Angle maximale de coupe [°]	45	-	-

1. Description générale

Ce mode d'emploi a pour but de vous aider à utiliser l'appareil en sécurité et de manière fiable. Le produit est conçu et fabriqué strictement selon les indications techniques, en

utilisant les dernières technologies et composants, et en maintenant les normes de qualité les plus élevées.

VEUILLEZ PRUDENT AVANT DE COMMENCER LE TRAVAIL LIRE ET COMPRENDRE CES INSTRUCTIONS.

Afin d'assurer un fonctionnement durable et fiable de l'appareil, il est nécessaire de veiller a son bon fonctionnement et a sa maintenance conformément aux directives contenues dans ce manuel. Les données techniques et les spécifications de ce manuel sont à jour. Le fabricant se réserve le droit d'apporter des modifications liées à l'augmentation de la qualité.

Explication des symboles

Avant utilisation, assurez-vous de lire les instructions.

ATTENTION ! ou AVERTISSEMENT ! ou RAPPEL ! décrivant la situation (signal d'avertissement général).

Port des lunettes de protection obligatoire.

Portez des gants de protection.

ATTENTION ! Les illustrations de ce manuel sont fournies à titre indicatif uniquement et peuvent différer dans certains détails du produit réel.

Le manuel d'origine est la version allemande du manuel. Les autres versions linguistiques sont des traductions de l'allemand.

2. Sécurité d'utilisation

ATTENTION ! Lisez tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner une électrisation, un incendie et/ou des blessures graves ou la mort.

Le terme « appareil » ou « produit » dans les avertissements et dans la description du manuel fait référence au COUPE-CARRELAGE MANUEL.

a) Veillez à ce que le lieu de travail soit bien rangé et bien éclairé. Tout désordre ou mauvais éclairage risquent d'entraîner des accidents. Soyez prévoyant et raisonnable, faites attention à ce que vous faites lors de l'utilisation de l'appareil.
b) En cas de dommages ou d'anomalies dans le fonctionnement de l'appareil, il faut l'arrêter immédiatement et en informer une personne autorisée.
c) En cas de doute quant au bon fonctionnement de l'appareil, contactez le service après-vente du fabricant.
d) Le produit ne peut être réparé que par le service après-vente du fabricant. N'effectuez pas les réparations vous-même !
e) Aucun enfant ou personne non autorisée ne peut rester sur le lieu de travail. (Toute inattention peut entraîner une perte de contrôle de l'équipement.)
f) Utilisez l'appareil dans une zone bien ventilée.
g) Pendant le fonctionnement de l'appareil, de la poussière et des fragments sont générés, protégez les passants contre leurs effets nocifs.
h) Conservez le mode d'emploi pour référence future. Si l'appareil est confié à des tiers, le mode d'emploi doit également être remis avec celui-ci.
i) Les éléments d'emballage et les petits éléments d'assemblage doivent être tenus hors de portée des enfants.
j) Le produit doit être stocké hors de la portée des enfants et des animaux.
k) Il est interdit d'utiliser l'appareil dans un état de fatigue, de maladie, sous l'influence de l'alcool, de drogues ou de stupéfiants qui limitent considérablement la capacité d'usage de l'appareil.
I) L'appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) aux fonctions mentales, sensorielles et mentales réduites ou sans expérience et/ou connaissances adéquates, à moins qu'elles ne soient supervisées par une personne responsable de leur sécurité ou qu'elles aient reçu des instructions de leur part, sur comment faire fonctionner l'appareil.

m) Soyez prudent et faites preuve de bon sens lorsque vous utilisez l'appareil. Un moment d'inattention lors de l'utilisation de l'appareil peut entraîner des blessures graves.
n) Évitez de porter des vêtements amples ou un bijou. Gardez vos cheveux, vos vêtements et vos gants hors des éléments mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent coincer dans les éléments mobiles.
o) Cet appareil n'est pas un jouet. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.
p) Ne surchargez pas l'appareil. Utilisez les outils convenable pour une application concernée. L'utilisation d'un appareil convenable permet d'effectuer de manière plus sure le travail pour lequel il a été conçu.
q) Lorsque vous n'utilisez pas l'appareil, tenez-le hors de portée des enfants et de toute personne ne connaissant pas l'appareil ou ce mode d'emploi. Tout appareil est dangereux s'il est manipulé par un utilisateur inexpérimenté.
r) Gardez l'appareil en bon état technique. Avant chaque intervention, vérifiez qu'il n'y a pas de dommages généraux ou liés aux pièces mobiles (fissures des pièces et composants ou toute autre condition pouvant affecter le fonctionnement sur de l'appareil). En cas de dommage, faites réparer l'appareil avant utilisation.
s) L'appareil doit être tenu hors de portée des enfants.
t) La réparation et l'entretien des appareils doivent être effectués par un personnel qualifié, n'utilisant que des pièces de rechange d'origine. Cela garantira la sécurité d'utilisation.
u) Pour assurer l'intégrité opérationnelle de l'appareil, ne retirez pas les protections installées en usine ni ne desserrez les vis.
v) Lors du transport et du déplacement de l'appareil du lieu de stockage au lieu d'utilisation, respectez les règles de santé et de sécurité relatives à la manutention manuelle en vigueur dans le pays ou l'appareil est utilisé.
w) Nettoyez régulièrement l'appareil pour éviter une accumulation permanente de saleté.
x) L'appareil n'est pas un jouet. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans la surveillance d'un adulte.
y) Il est interdit d'interférer avec la construction de l'appareil afin de modifier ses paramètres ou sa construction.
z) Tenez l'appareil éloigné des sources de feu et de chaleur.
aa) Faire attention aux éléments coupants ! Possibilité des blessures !

ATTENTION Bien que l'appareil ait été conçu pour fonctionner en! sécurité et muni de protections adéquates et d'éléments supplémentaires protégeant l'utilisateur, il existe toujours un petit risque d'accident ou de blessure lors de la manipulation de l'appareil. Il est recommandé de faire preuve de prudence et de bon sens lors de son utilisation.

3. Mode d'emploi

Ce produit est conçu pour couper les carrelages en céramique.

L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme du produit.

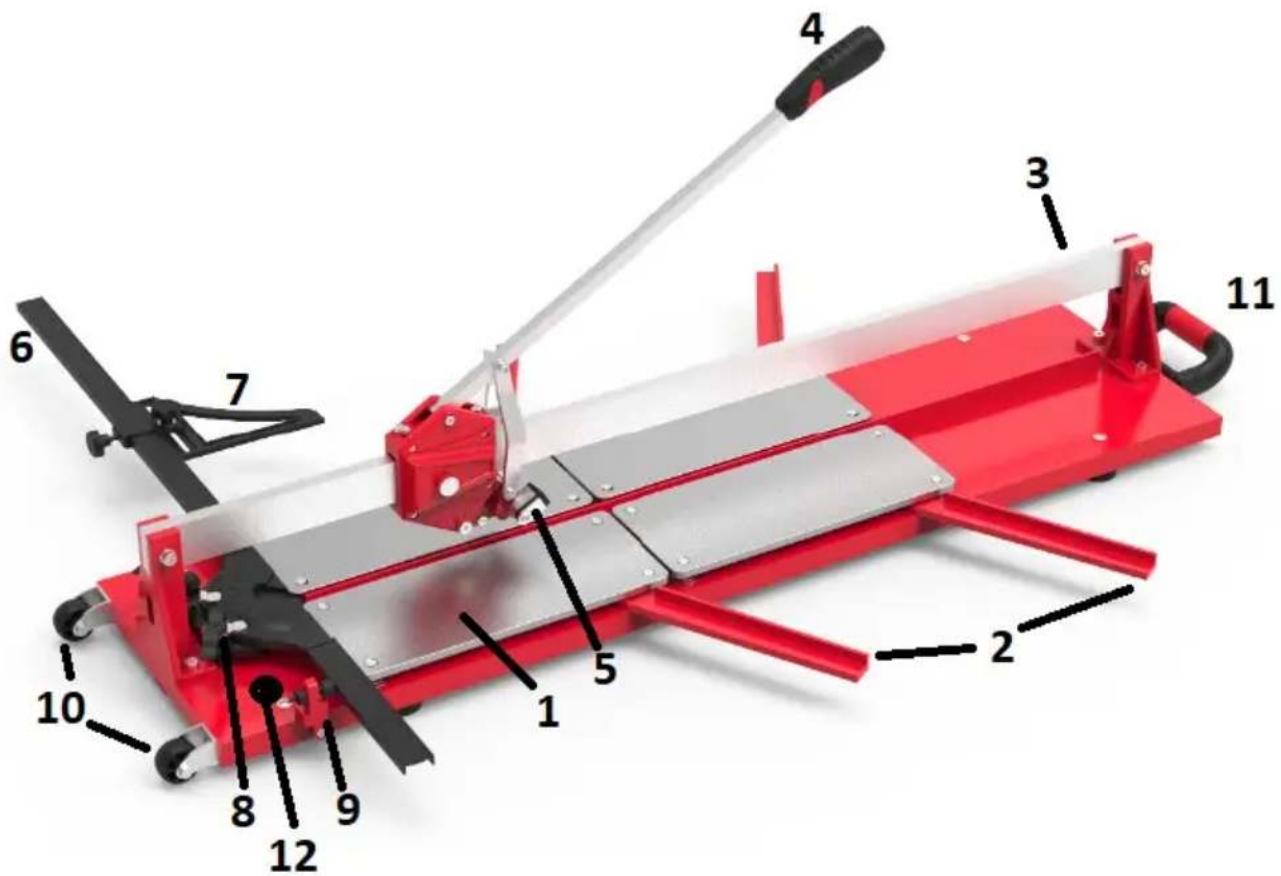

3.1. Description de l'appareil

1. Coussinets d'amortissement
2. Supports latéraux
3. Rails de guidage
4. Support principal
5. Unité de coupeuse
6. Jauge d'angle
7. Limiteur
8. Vis de jauge
9. Verrouillage de jauge
10. Roues
11. Poignée
12. Rangement des lames de coupe

3.2. Préparation au fonctionnement

ASSEMBLAGE DE L'APPAREIL

Les produits peuvent nécessiter un assemblage partiel. Les éléments à assembler dépendent du modèle de produit.

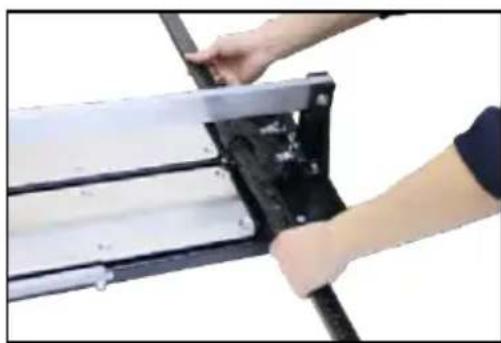

Jauge d'angle :

– mettre le jauge d'angle dans l'endroit convenable (photo 1)

- serrer les vis (photo 2)

3.3. Utilisation du dispositif

1. Sélection de coupeuse (pour le modèle MSW- TCM1350-S)

Commencer l'utilisation du positionnement convenable dde la coupeuse. Le modèle MSW- TCM1350-S dispose de deux options en fonction de l'épaisseur du matériau à découper :

- il est recommandé d'utiliser la petite coupeuse pour le carrelage d'une épaisseur inférieure à 10 mm

- il est recommandé d'utiliser une découpeuse plus grande pour le carrelage d'une épaisseur supérieure à 10 mm, pour cela tourner les pieds de la plus grande coupeuse dans la position indiquée sur l'image ci-dessous.

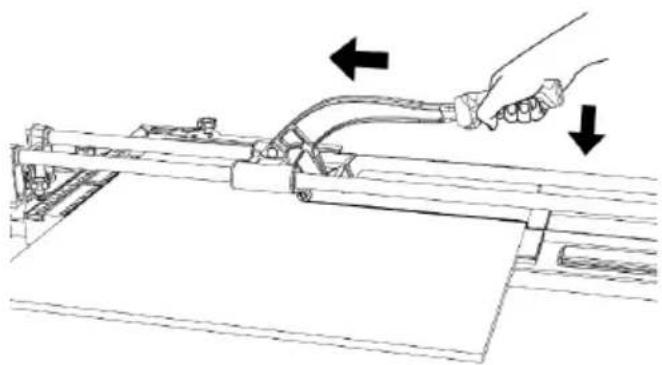

2. Coupe de carrelage à angle droit

• positionner le produit sur une surface plane et stable,

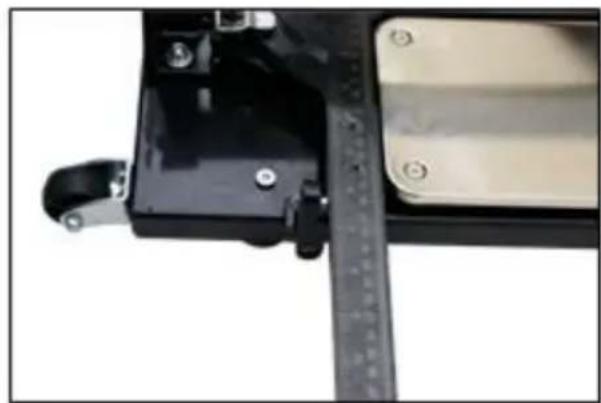

• s'assurer que la jauge d'angle est en position « 0 » (pour les modèles MSW-TCM1350-S, MSW-TCM1000-SM, MSW-TCM800-D, MSW-TCM1000-D),
• placer le carrelage sur les coussinets d'amortissement et appuyer sur la jauge,

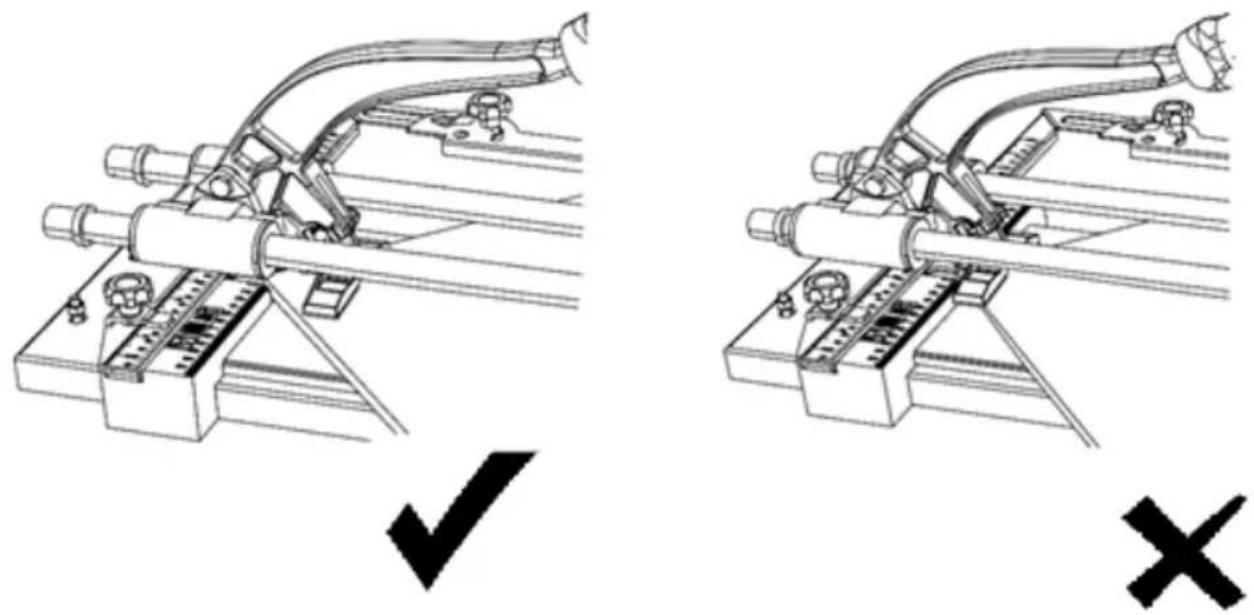

• à l'aide de la poignée positionner la lame sur le bord arrière de la plaque de carrelage,
• en exerçant une pression modérée, couper la plaque de carrelage en un seul mouvement continu sur toute sa longueur,

- faire descendre la coupeuse.

- à l'aide de la poignée principale écarter la coupeuse du bord avant de la plaque de carrelage,

- appuyer jusqu'à ce que la plaque se brise le long de la coupure.

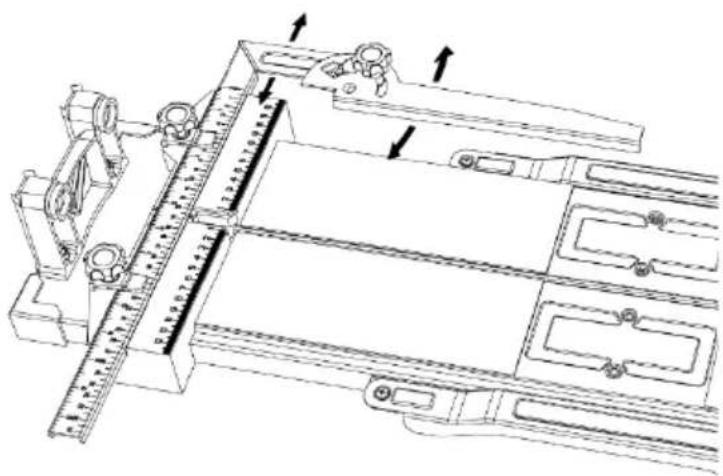

1. La coupe de la plaque de carrelage sous un autre angle (pour les modèles MSW-TCM1350-S, MSW-TCM1000-SM, MSW-TCM800-D, MSW-TCM1000-D)

- positionner le produit sur une surface plane et stable,

- desserrer les vis de la jauge et la régler sur l'angle désiré (la jauge peut être tournée librement dans le sens inverse des aiguilles d'une montre, pour la tourner dans le sens

contraire, il faut d'abord appuyer sur le verrou indiqué sur la photo ci-dessous), placer le limiteur sur la jauge (pour les modèles MSW-TCM1350-S, MSW-TCM1000-SM),

- desserrer les vis de la jauge et le placer dans la bonne position selon la taille de la plaque, puis desserrer la vis de la jauge et la placer à l'angle droit (pour les modèles MSW-TCM800-D, MSW-TCM1000-D),

• serrer la vis et s'assurer que la flèche indique le bon niveau de la jauge,
• mettre la plaque de carrelage sur les coussinets,
• régler le limiteur et serrer la vis (pour les modèles MSW-TCM1350-S, MSW-TCM1000-SM),
• couper en procédant de la même manière que la coupe à angle droit (décrite ci-dessus).

Attention ! Veuillez noter que les nouvelles coupes sur les plaques ont des bords très tranchants.

3.4. Nettoyage et entretien

a) Ne pas utiliser d'objets coupants et/ou métalliques (par ex. brosse en fil de fer ou spatule métallique) car ceux-ci peuvent endommager la surface du matériau dont l'appareil est fait.
b) Ne nettoyez pas l'appareil avec des substances acides, des produits médicaux, des diluants, du carburant, de l'huile ou d'autres produits chimiques, car cela pourrait endommager l'appareil.
c) Une fois les travaux terminés, nettoyer le dispositif en éliminant les résidus et la poussière.
d) Graisser régulièrement les rails de guidage.
e) Conserver dans un endroit sec. Il est recommandé de couvrir l'appareil lors de son stockage.
f) Avant toute utilisation, vérifier que l'appareil comporte tous les composants et qu'ils fonctionnent correctement.
