S-LS-12 - Machine de soudure Stamos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station de soudage et dessoudage
Marque	Stamos
Modèle	S-LS-12
Alimentation	230 V ~ 50 Hz
Puissance	60 W (station), 65 W (appareil)
Plage de température	200 °C à 480 °C
Affichage	Température en °C ou °F
Résistance de la panne	< 2 ohms
Tension de la panne	< 2 mV
Stabilité de température	± 2 °C
Fonctions principales	Soudage et dessoudage de composants électroniques (SOIC, CHIP, QFP, PLCC, BGA, SMD, etc.)
Entretien et nettoyage	Nettoyer régulièrement la panne avec une éponge humide ; remplacer l'élément chauffant et la panne si nécessaire
Sécurité	Débrancher avant nettoyage ; ne pas utiliser à proximité de gaz inflammables ; ne pas toucher les parties chaudes
Pièces détachées et réparabilité	Pannes et éléments chauffants remplaçables ; réparations par personnel qualifié uniquement
Informations générales	Notice en plusieurs langues disponible ; température de stockage : -20 °C à +80 °C ; humidité de stockage : 35 à 45 %

FOIRE AUX QUESTIONS - S-LS-12 Stamos

Comment changer l'unité de température affichée (Celsius/Fahrenheit) ?

Utilisez le commutateur (3) situé sur le panneau avant pour basculer entre Celsius (°C) et Fahrenheit (°F).

Que signifie l'affichage 'S-E' sur l'écran ?

L'affichage 'S-E' indique que le fer à souder n'est pas connecté à la station. Vérifiez la connexion du fer.

Comment régler la température du fer à souder ?

Tournez le bouton rotatif (2) pour régler la température souhaitée. L'affichage (4) montre d'abord la valeur de consigne, puis la température réelle.

Comment remplacer la panne du fer à souder ?

Assurez-vous que le fer est complètement refroidi. Retirez la vis de fixation du couvercle, enlevez l'ancienne panne, insérez la nouvelle et serrez la vis.

Comment nettoyer correctement la station ?

Débranchez l'appareil. Utilisez un chiffon humide pour l'extérieur. Pour la panne, nettoyez-la régulièrement avec une éponge humide ou un nettoyant spécial pour éviter l'oxydation.

Quelles sont les consignes de sécurité importantes ?

Utilisez toujours une prise reliée à la terre. Ne jamais utiliser l'appareil dans un environnement humide. Éteignez et débranchez avant tout nettoyage. Ne touchez pas les parties chaudes. Travaillez dans un endroit bien ventilé.

Pourquoi le fer à souder ne chauffe-t-il pas ?

Vérifiez que l'appareil est allumé avec l'interrupteur principal et que le fer est bien connecté. L'écran doit afficher la température. Si 'S-E' apparaît, le fer n'est pas connecté. Contactez le service client si le problème persiste.

Puis-je utiliser la station pour dessouder des composants SMD ?

Oui, la station est conçue pour souder et dessouder des composants CMS (SMD) tels que SOIC, QFP, BGA, etc., avec la panne appropriée.

Quelle est la plage de température recommandée pour le soudage ?

La plage de température est de 200 °C à 480 °C. La température exacte dépend du type de soudure et des composants. Commencez par une température basse et ajustez selon les besoins.

Comment remplacer l'élément chauffant ?

Assurez-vous que le fer est refroidi. Dévissez la vis de fixation du support de panne, retirez le support, puis dévissez la vis retenant l'élément chauffant. Retirez délicatement l'ancien élément avec la plaque à fils, insérez le nouveau et rebranchez les fils correctement.

MODE D'EMPLOI S-LS-12 Stamos

Consignes de sécurité générales pour de l'utilisation des appareils électriques:

A n de diminuer les risques de brûlures, d'incendie ou d'électrocution, veuillez observer constamment ces quelques consignes de sécurité de base lors de l'utilisation de l'appareil. Veuillez lire soigneusement ces instructions d'emploi et assurez-vous que vous avez trouvé réponse à toutes vos questions avant d'utiliser l'appareil. Conservez soigneusement ce manuel à proximité du produit pour pouvoir le consulter au cas où vous nécessiteriez des informations. Utilisez toujours un raccord électrique relié à la terre avec une tension adaptée à votre appareil (voir manuel d'utilisation ou plaque signalétique)! Si vous avez des doutes sur le fait que votre prise soit reliée à la terre, faites-la vérir par un spécialiste qualifié. N'utilisez jamais un câble électrique défectueux! N'ouvrez pas l'appareil dans un environnement humide ou mouillé, ni avec des mains humides ou mouillées. L'appareil doit également être protégé des rayons directs du soleil. Ne mettez l'appareil en marche que dans un espace protégé, de manière à ce que personne ne marche sur les câbles, ne se prenne les pieds dedans ni ne les abîme. Veillez également à ce que la pièce soit aérée et que l'air y circule bien, a n de faciliter le refroidissement de l'appareil et d'éviter les surchauffes.

Veuillez débrancher l'appareil avant de le nettoyer et veuillez n'utiliser qu'un chiffon mouillé pour le nettoyage. Évitez d'utiliser des produits de nettoyage et assurez-vous qu'aucun liquide ne s'in Itre / reste dans l'appareil.

L'intérieur de l'appareil ne doit pas être nettoyé / entretenu par l'utilisateur. Conez l'entretien, le réglage et les réparations à une personne qualiée. La garantie ne sera plus valable en cas d'interventions de tiers à l'intérieur de l'appareil!

Instructions générales pour l'utilisation de nos appareils:

• Avoir lu le manuel d'utilisation et être au courant de l'utilisation conforme de l'appareil. Conserver soigneusement le manuel. Le mode d'emploi doit être accessible à tout moment sur le lieu d'utilisation de l'appareil.
  • Assurez-vous que la pièce soit suf samment aérée / ventilée. Placez l'appareil à une distance minimale de 10 cm des murs ou des autres appareils et assurez-vous que la pièce, dans laquelle vous devez travailler, soit suf samment aérée.
• Assurez-vous que l'appareil ne soit pas placé à côté de substances in ammables
  Dans certains cas, lors de la première utilisation, il peut arriver que de la fumée s'échappe des éléments chauffants à l'intérieur de l'appareil. C'est un processus tout à fait normal, l'appareil devra simplement être correctement aéré.
• Certains éléments de l'appareil peuvent devenir extrêmement chauds. A n d'éviter tout incident, soyez très prudents avec les surfaces et éléments chauds.
• Nettoyez régulièrement l'appareil a n de ne pas laisser la saleté s'y installer durablement.

FICHE TECHNIQUE

Modèle 6111 S-LS-12
Tension (V) 230 ~ 50Hz
Courant nominal (A) I
Puissance (W) 65
Plage de température ( 0C )	0 - 40
Température de stockage ( 0C )	-20 / +80
Humidité de stockage 35 - 45%
STATION DE SOUDAGE
Puissance (W) 60
Plage de température ( 0C )	200 - 480
Résistance de la panne < 2ohm
Tension de la panne < 2mV
Résistance à la température ± 2 °C

DOMAINE D'UTILISATION

L'appareil est prévu pour:

Souder et dessouder des éléments électroniques tels que les SOIC, CHIP, QFP, PLCC, BGA, SMD, etc.

Seul l'utilisateur sera tenu responsable en cas de dommages causés par le non-respect de ces consignes.

COMMENT FONCTIONNE L'APPAREIL - PRINCIPE DE BASE

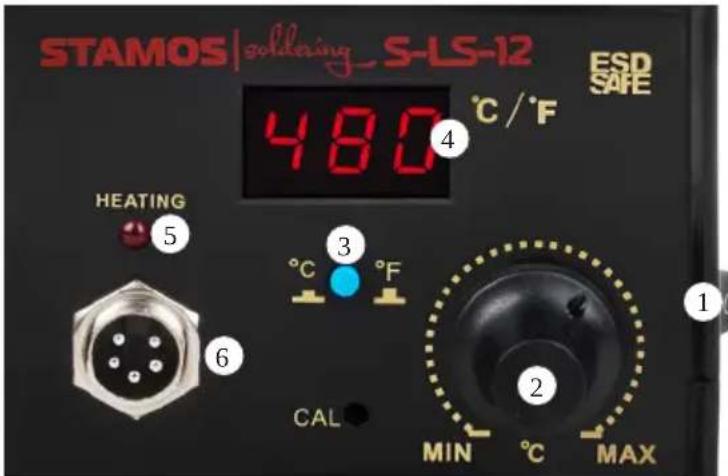

Aperçu du produit:

I. Interrupteur principal
2 Bouton rotatif pour régler la température du fer à souder
3. Commutateur pour les unités de température (C / F)
4. Affichage de la température du fer à souder
5. Témoin de chauffe du fer à souder
6. Raccord pour fer à souder

AVANT LA PREMIÈRE UTILISATION

Vérification dès réception de l'appareil

Dès réception de la marchandise, vérifiez l'état et l'intégrité de l'emballage puis ouvrez-le. Dans le cas où le colis semble endommagé, veuillez prendre contact avec la société de transport et la société de vente dans les 3 jours en donnant en maximum d'informations et/ou de photos afin de décrire au mieux les dommages constatés. Ne mettez pas le paquet à l'envers! Si le paquet doit être transporté, faites attention à ce qu'il soit stable et tenu à l'horizontale.

Colis d'emballage:

Veuillez garder l'emballage de l'appareil (carton, plastique, polystyrène) afin de pouvoir le renvoyer dans les meilleures conditions en cas de besoin.

MONTAGE DE L'APPAREIL

Mise en place de l'appareil

L'appareil doit être placé sur une surface de travail ayant au moins les mêmes dimensions que l'appareil. La surface de travail doit être plane, sèche, avoir un niveau approprié permettant un fonctionnement optimal et être résistante à la chaleur. Assurez-vous que l'alimentation électrique correspond aux indications figurant sur la plaque de l'appareil.

UTILISATION DU FER À SOUDER

I. L'appareil doit être placé sur une surface stable, le fer à souder doit être fixé sur le support
2. Branchez l'appareil à la prise secteur, fixez la panne souhaitée sur le fer à souder.
3. Allumez l'appareil avec l'interrupteur principal situé à l'arrière de l'appareil, allumez le fer à souder avec l'interrupteur (1), le fer à souder commence à chauffer.
4. Le bouton rotatif (2) permet de régler la température désirée ;Après ce réglage, l'affichage (4) indique la température un court instant puis indiquera celle du fer à souder
5. Pendant le préchauffage du fer à souder jusqu'à atteindre la température voulue, l'affichage (5) s'allume. Une fois cette température atteinte, l'affichage se met à clignoter.
6. Une fois le travail achevé, remettez le fer à souder dans son support, Éteignez ensuite l'activité chauffante du fer à souder à l'aide du bouton (1).

CHANGEMENT DE L'UNITÉ DE TEMPÉRATURE AFFICHÉE (C/F)

Le bouton (3) permet de régler la température avec l'unité voulue (C-Celsius, F-Fahrenheit)

REMARQUES GÉNÉRALES

1. Lorsque l'écran affiche „S-E“, cela veut dire que le fer à souder est débranché
2. Lors de l'allumage de l'appareil, le fer doit se trouver dans son support.
3. Assurez une bonne ventilation dans les locaux où est utilisé l'appareil. En outre, celui-ci doit être installé dans un endroit bien ventilé pour permettre l'évacuation de la chaleur.

INFORMATIONS DE SÉCURITÉ

1. Retirez les buses et les embouts une fois qu'elles ont complétement refroidies.
2. Il est interdit d'utiliser l'appareil à proximité de gaz hautement inflammables, de composants ou de substances comparables. Les buses et les fers ainsi que l'air venant du poste à dessouder à air chaud ont une température très élevée. ne les touchez pas et ne les approchez pas du corps et du visage pour éviter les brûlures.
3. Une température de fonctionnement trop élevée du fer à souder peut nuire à la fonctionnalité des pièces à son extrémité.
4. La panne doit être nettoyée régulièrement à l'aide d'une éponge ou avec de liquides pour éviter l'oxydation de la partie supérieure.

REPLACEMENT DE L'ÉLÉMENT CHAUFFANT ET DE LA PANNE

1. Vis de fixation de la panne
2. Boîtier de la panne
3. Panne
4. Vis avec le câble des plaques chauffantes
5. Ressort
6. Élément chauffant
7. Plaque avec fils
8. Poignée manuelle

LORS DU CHANGEMENT DE LA PANNE ET DE L'ÉLÉMENT CHAUFFANT, ASSUREZ-VOUS QUE LE FER SOIT ENTIEREMENT REFROIDIS.

I. Remplacement de la panne : retirez la vis servant à fixer le couvercle et retirez la panne. Remplacez-la avec un nouvel élément et serrez la vis.
2. Remplacement de l'élément chauffant : dévissez la vis qui fixe le support de la panne et retirez le support de la panne. Dévissez le support qui retient l'élément chauffant (4) et retirez avec précaution l'élément chauffant (6) en même temps que la plaque avec les fils. Remplacez-le. Faites attention lors du branchement des fils.

NETTOYAGE COURANT

Remarques

• Ne vaporisez jamais de l'eau sur l'appareil. Ne vous servez jamais de brosses ou ustensiles qui pourraient endommager la surface de l'appareil pendant le nettoyage.
• Avant de commencer le nettoyage, débranchez l'appareil de l'alimentation.

VÉRIFICATIONS RÉGULIÉRES DE L'APPAREIL

Veuillez régulièrement vérifier l'état des différents éléments de l'appareil, afin de voir si ceux-ci présentent des sygnes d'endommagement. Si ce cas se présente, veuillez contacter votre revendeur afin de solutionner le problème. Que faire en cas de problème?

Contactez votre revendeur et préparez les documents suivants:

• Numéros de facture et de série (ce dernier se trouve sur la plaque signalétique)
• Éventuellement, des photos des pièces endommagées.
• Décrivez le problème le plus précisément possible afin que le service-client puisse au mieux comprendre et identifier le problème. Les formulations comme, par exemple, « L'appareil ne chauffe pas » peuvent être mal comprises et peuvent signifier que l'appareil ne chauffe pas assez voire pas du tout. Ce sont deux problèmes bien distincts!
• Veuillez constamment indiquer l'état des témoins de contrôle lumineux étant donné que leur comportement est significatif et fait office de diagnostique. Plus détaillées vos indications seront, plus rapides seront les réponses et solutions du service-client.
