MANUALE UTENTE S-LS-12 Stamos

Norme di sicurezza generali per l'utilizzo di molti apparecchi elettrici:

Per minimizzare il rischio di ferite provocate da scottature o bruciature e da un riscaldamento eccessivo dell'apparecchio si prega di osservare attentamente e rispettare le norme e procedure di sicurezza, prima di utilizzare l'apparecchio. Leggere attentamente le istruzioni d'uso.

Conservare accuratamente il presente manuale d'istruzioni insieme al dispositivo, per poterlo consultare in qualunque momento in caso di dubbi circa l'utilizzo. Utilizzare sempre un allacciamento di corrente a terra con la tensione adeguata (consultare le istruzioni o i dettagli tecnici!) In caso di incertezza circa il cavo di messa a terra, rivolgersi a un tecnico. Non utilizzare mai un cavo difettoso! Non utilizzare l'apparecchio in ambienti umidi e non maneggiarlo con le mani bagnate o umide. Proteggere inoltre il dispositivo dall'esposizione diretta ai raggi solari. Utilizzare l'apparecchio in un ambiente protetto e assicurarsi che nessuno possa inciampare su cavi e/o danneggiarlo. Fate in modo che ci sia una circolazione d'aria sufficiente, in quanto un ambiente areato migliora il raffreddamento dell'apparecchio e impedisce il surriscaldamento del prodotto.

Scollegare l'apparecchio dalla corrente e procedere alla pulizia del dispositivo con uno straccio umido. Evitare l'uso di detersivi ed evitare la penetrazione di acqua e/o sostanze liquide all'interno del dispositivo.

La parte interna di questa apparecchiatura non deve essere manomessa in alcun modo dall'utente. Affidare le operazioni di manutenzione e riparazione esclusivamente a personale specializzato. In caso di intervento esterno da parte dell'utente, la garanzia decade!

Consigli di utilizzo generali:

• L'utente deve assolutamente leggere attentamente le istruzioni d'uso del dispositivo. Le istruzioni di funzionamento devono essere sempre a portata di mano al momento dell'utilizzo.
  • Assicurarsi che vi sia sempre un'aerazione sufficiente. Mantenere l'apparecchio a una distanza di più di 10 cm dalle pareti o da altri attrezzi e assicurarsi che l'ambiente di lavoro sia correttamente arieggiato.
• Assicurarsi che non vi siano elementi infiammabili vicino all'apparecchio.
• Durante il primo utilizzo può capitare che dall'interno dell'apparecchio fuoriesca del fumo generato dagli elementi riscaldanti. Ciò è normale ed è per questo motivo che l'apparecchio deve essere utilizzato sempre in luoghi sufficientemente ventilati.
• Alcune parti di questo apparecchio possono surriscaldarsi. Per evitare lesioni, evitare il contatto diretto con il dispositivo.
• Pulire regolarmente l'apparecchio in modo da evitare l'accumulo di sporcizia.

SCHEDA TECNICA

Modello 6111 S-LS-12

Tensione (V) 230 \~ 50Hz

Corrente nominale (A) I

Potenza (W) 65

Temperatura di lavoro ( ^0 C) 0 - 40

Temperatura di stoccaggio ( ^0 C) -20 / +80

Umidità nell'ambiente di stoccaggio 35 - 45%

STAZIONE SALDANTE

Alimentazione (W) 60

Scala di temperatura ( ^0 C) 200 - 480

Resistenza del punto di saldatura < 2ohm

Tensione del saldatoio < 2mV

Resistenza alla temperatura esterna ± 2°C

CAMPO DI APPLICAZIONE

Il dispositivo è stato progettato per:

Saldare o dissaldare elementi elettronici come ad esempio: SOIC, CHIP, QFP, PLCC, BGA, SMD e molto altro.

COME FUNZIONA L'APPARECCHIO - CONCETTO BASE

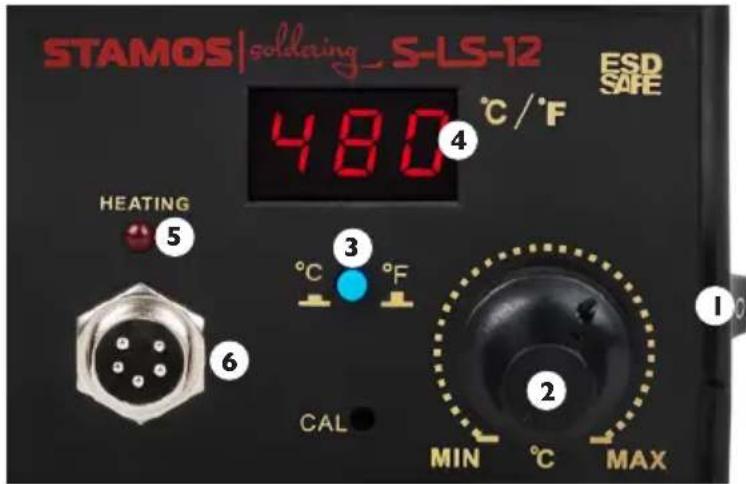

Panoramica sul prodotto:

STAMOS\soldering_S-LS-12 480°C / °F ESD SAFE HEATING 5 3 °F 6 CAL MIN °C MAX ① ②

I. Interruttore principale
2 Manopola per regolare la temperatura del saldatoio
3. Indicatore dell'unità di temperatura (F o C)
4. Valore della temperatura del saldatoio
5. Spia di riscaldamento del saldatoio
6. Collegamento del saldatoio

OPERAZIONI DA EFFETTUARE PRIMA DEL PRIMO UTILIZZO

Controlli da effettuare a ricezione merce

Controllare che il pacco ricevuto sia integro e aprirlo solo in seguito. Se l'imballaggio appare danneggiato contattare il corriere responsabile nell'arco di 3 giorni dalla ricezione del pacco e documentare i danni il più accuratamente possibile. Si prega di non capovolgere la confezione! Nel caso in cui fosse necessario trasportare il pacco, fissarlo in posizione orizzontale in modo da evitare danni il più possibile.

Smaltimento dell'imballaggio

Si prega di conservare l'intero imballaggio (cartone, nastro adesivo e polistirolo), nel caso in cui per problemi di funzionamento fosse necessario rispedire il prodotto al Servizio Clienti!

MONTAGGIO DEL DISPOSITIVO

Posizionamento del dispositivo

Il dispositivo deve essere posizionato su un piano di lavoro conforme con le dimensioni del dispositivo. Per garantire un utilizzo ottimale dell'apparecchio, Il piano di lavoro deve essere perfettamente in piano, risultare asciutto e resistente al calore, nonché posto ad un'altezza adeguata per effettuare il lavoro correttamente.

Assicurarsi che l'alimentazione del dispositivo sia compatibile con le indicazioni fornite.

USO DELLA STAZIONE SALDANTE

I. Il dispositivo deve essere messo su una superficie stabile, il saldatoio deve essere fissato al supporto
2. Collegare il dispositivo alla corrente, montare la punta saldante desiderata sul saldatoio.
3. Accendere il dispositivo mediante l'apposito interruttore posto a lato. Il saldatore viene così messo in funzione tramite l'interruttore(1), ed inizia a riscaldarsi.
4. Impostare la temperatura corretta per mezzo dell'apposita manopola (2), il valore di temperatura desiderato verrà mostrato per qualche secondo sul display (4) dopodiché verrà mostrata la temperatura reale.
5. La spia di funzionamento (5) lampeggia durante tutta la fase di riscaldamento del saldatoio fino al raggiungimento della temperatura impostata. Una volta raggiunto il valore impostato, la spia rimane fissa.
6. Una volta finite le operazioni, porre il saldatoio nell'apposito supporto e spegnere il dispositivo tramite l'interruttore (1).

CAMBIAMENTO DELLE UNITÀ DI TEMPERATURA

L'interruttore (3) viene utilizzato per cambiare l'unità di temperatura ( ^0 C – Celsius, ^0 F – Fahrenheit).

OSSERVAZIONI GENERALI

I. Se il display mostra la scritta „S-E“, il saldatoio non è collegato alla corrente.
2. Durante l'operazione di spegnimento della stazione saldante, la punta per saldare deve essere saldamente posizionata nell'apposito supporto.
3. Assicurarsi che l'ambiente di lavoro sia correttamente arieggiato durante l'uso del dispositivo. Inoltre, l'apparecchio dovrebbe essere posizionato in una postazione ben arieggiata che favorisca il veloce raffreddamento del dispositivo.

NORME DI SICUREZZA

I. Le punte saldanti fornite possono essere sostituite esclusivamente a freddo.
2. È severamente vietato l'uso del dispositivo nelle immediate vicinanze di oggetti o gas infiammabili. La punta saldante raggiunge temperature elevate in brevissimo tempo. È severamente vietato toccare i componenti del saldatoio. ATTENZIONE pericolo di ustioni!
3. Una temperatura troppo elevata del saldatoio può inficiare negativamente sul funzionamento della punta saldante.
4. La punta saldante deve essere pulita regolarmente con una spugna e un prodotto antiossidante per evitarne l'ossidazione.

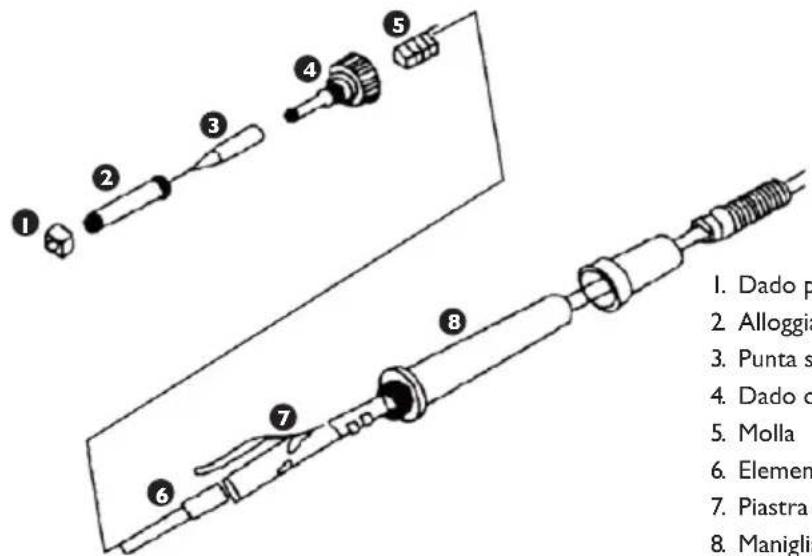

SOSTITUZIONE DELL'ELEMENTO RISCALDANTE E DELLA PUNTA SALDANTE

1. Dado p 2. Alloggi 3. Punta s 4. Dado c 5. Molla 6. Elemen 7. Piastra 8. Manigli

I. Dado per il fissaggio della punta saldante
2. Alloggiamento della punta saldante
3. Punta saldante
4. Dado con cavo per piastra riscaldante
5. Molla
6. Elemento riscaldante
7. Piastra con cavi
8. Maniglia

Prima di sostituire la punta saldante e l'elemento riscaldante assicurarsi che il saldatoio si sia completamente raffreddato.

I. Sostituzione della punta saldante: Svitare il dado che fissa la protezione della punta saldante e rimuovere la protezione. Sostituire la protezione e fissare nuovamente il dado.

1. Sostituzione dell'elemento riscaldante: Svitare il dado alla base della punta saldante e rimuovere la struttura della punta saldante. Svitare la struttura dell'elemento riscaldante (4) e rimuovere con cautela l'elemento riscaldante (6), insieme alla piastra e ai cavi. Sostituire l'elemento riscaldante. Prestare particolare attenzione al collegamento dei cavi.

PULIZIA STANDARD

Note generali

• È severamente vietato esporre il dispositivo a getti d'acqua diretti. È vietato l'uso di spazzole o altri utensili che potrebbero danneggiare le superfici dell'apparecchiatura.
• Prima di effettuare operazioni di pulizia, scollegare il dispositivo dalla corrente.

REGOLARE CONTROLLO DELL'APPARECCHIO

Verificare regolarmente che gli elementi dell'apparecchio non presentino danni. In caso di rilevazione di difetti o danni contattare il rivenditore per effettuare le modifiche necessarie. Cosa fare in caso si verifichino problemi?

Contattare il rivenditore e fornire i seguenti dati:

• Numero di fatturazione e numero di serie (quest'ultimo si trova sulla targhetta del dispositivo)
  • Fornire una foto del pezzo difettoso
• Provvedete a descrivere il problema che avete riscontrato nel modo più preciso possibile in modo che il servizio clienti sia in grado di circoscrivere il problema e di risolverlo. Descrizioni del tipo „l'apparecchio non riscalda“ possono essere ambigue e significare che l'apparecchio si riscalda troppo poco o che non si riscalda per niente. Queste sono tuttavia cause di due disfunzioni ben diverse dell'apparecchio!
• Comunicare sempre la condizione delle spie per facilitare la diagnosi: più dettagliate sono le informazioni fornite, più sarà facile e veloce trovare una soluzione!

N.B.: Non aprire mail il dispositivo senza aver ricevuto la conferma dall'assistenza clienti, in quanto, in caso contrario, la garanzia potrebbe decadere!

IES

Con la presente documentazione si certifica che i dispositivi descritti all'interno del manuale sono conformi alle vigenti norme CE.
