INSTRUKCJA OBSŁUGI S-LS-12 Stamos

Ogólne zalecenia odnośnie bezpieczeństwa podczas użytkowania urządzeń elektrycznych:

W celu zminimalizowania ryzyka obrażeń na skutek działania ognia lub porażenia prądem prosimy Państwa o stałe przestrzeganie kilku podstawowych zasad bezpieczeństwa podczas użytkowania urządzenia. Prosimy o staranne przeczytanie niniejszej instrukcji użytkowania i upewnienie się, że znaleźć Państwo odpowiedzi na wszystkie pytania dotyczące tego urządzenia. Prosimy o staranne przechowywanie niniejszej instrukcji użytkowania w pobliżu produktu, aby w razie pojawienia się pytań można było do niej jeszcze raz powrócić również w późniejszym czasie. Prosimy zawsze stosować uziemione przyłącze prądu z prawidłowym napięciem sieciowym (patrz instrukcja lub tabliczka znamionowa)! W razie wątpliwości w odniesieniu do tego, czy przyłącze jest uziemione, prosimy zlecić sprawdzenie tego wykwalifikowanemu specjaliście. Nigdy nie należy stosować niesprawnego kabla zasilania! Urządzenia nie należy otwierać w wilgotnym lub mokrym miejscu ani też mokrymi lub wilgotnymi rękoma. Poza tym urządzenie należy chronić przed bezpośrednim promieniowaniem słonecznym. Urządzenie należy użytkować zawsze w bezpiecznym miejscu, tak aby nikt nie mógł nadaepnąć na kabel, przewrócić się o niego i/lub uszkodzić go. Przed przystąpieniem do czyszczenia urządzenia należy wyciągnąć wtyczkę sieciową, a do czyszczenia używać jedynie wilgotnej ściereczki. Należy unikać stosowania środków czyszczących i uważać, aby jakakolwiek ciecz nie dostała się do urządzenia i/lub tam nie pozostała.

Należy wyłączyć urządzenie natychmiast po zauważeniu nieprawidłowości w sposobie jego funkcjonowania. Powinno się również wyciągnąć wtyczkę z gniazdka sieciowego, gdy urządzenie nie jest używane. Wykonanie prac związanych z konserwacją, wyregulowaniem i naprawą urządzenia należy zlecić wyspecjalizowanemu personelowi. W przypadku napraw dokonywanych przez osoby trzecie gwarancja wygasa!

Ogólne zalecenia odnośnie użytkowania

• Należy sporządzić i udostępnić instrukcję eksploatacji i przeszkolić osoby zatrudnione w zakresie zgodnego z przeznaczeniem obchodzenia się. Instrukcja eksploatacji musi być stale dostępna w miejscu eksploatacji urządzenia.
• Należy zapewnić wystarczającą cyrkulację powietrza. W tym celu urządzenie należy ustawić z zachowaniem odstępu powyżej 10cm od ściany lub innych urządzeń oraz zadbać o wystarczającą wentylację w pomieszczeniu, w którym jest ono użytkowane.
  • Należy upewnić się, że w pobliżu urządzenia nie znajdują się jakiekolwiek zapalne substancje lub przedmioty.
  • W niektórych przypadkach podczas pierwszego użycia z wnętrza urządzenia może wydobywać się dym z elementów grzejnych. Jest to zjawisko całkowicie normalne. Należy zadbać jedynie o odpowiednią wentylację.
• Niektóre elementy urządzenia mogą się bardzo nagrzewać. W celu uniknięcia obrażeń należy zachować ostrożność podczas dotykania tych powierzchni.
  • Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.

11
KARTA DANYCH TECHNICZNYCH

Model 6111 S-LS-12
Napięcie (V) 230 ~ 50Hz
Prąd znamionowy (A) I
Moc (W) 65
Temperatura pracy ( ^0C )	0/+40
Temperatura składowania ( ^0C )	-20 / +80
Wilgotność składowania 35 - 45%
STACJA LUTOWNICZA
Moc wyjściowa (W) 60
Zakres temperatury ( ^0C )	200 - 480
Rezystancja grota < 2ohm
Napięcie grota < 2mV
Stabilność temperatury ± 2 ^

OBSZAR ZASTOSOWANIA

Urządzenie przeznaczone jest do:

Różnego rodzaju lutowania lub rozlutowywania elementów elektronicznych, takie jak: SOIC, CHIP, QFP, PLCC, BGA, SMD, itp.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

JAK FUNKCJONUJE URZĄDZENIE – PODSTAWOWA ZASADA

Budowa urządzenia:

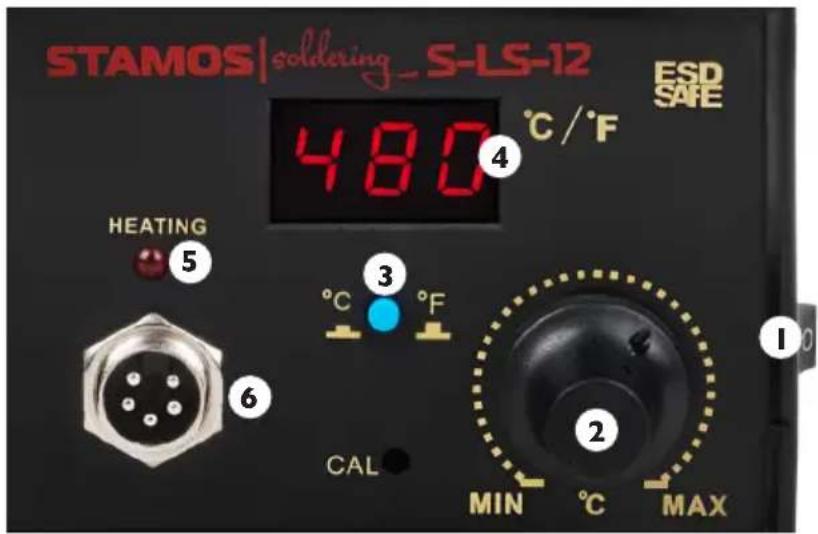

STAMOS | soldering - S-LS-12 480 °C / °F ESD SAFE HEATING 5 3 °F 6 CAL MIN °C MAX ① D ②

I. włącznik urządzenia
2 pokrętło regulacji temperatury kolby lutowniczej
3. przełącznik jednostek temperatury
4. wyświetlacz temperatury kolby lutowniczej
5. wskaźnik pracy (grzania) urządzenia
6. gniazdo podłączenia kolby lutowniczej

PRZED PIERWSZYM UŻYCIEM

Kontrola po otrzymaniu towaru.

W momencie otrzymania towaru należy sprawdzić opakowanie pod kątem występowania ewentualnych uszkodzeń i otworzyć je. Jeżeli opakowanie jest uszkodzone prosimy o skontaktowanie się w przeciągu 3 dni z przedsiębiorstwem transportowym lub Państwa dystrybutorem oraz o udokumentowanie uszkodzeń w jak najlepszy sposób. Prosimy nie stawiać pełnego opakowania do góry nogami! Jeżeli opakowanie będzie ponownie transportowane prosimy zadbać o to, by było ono przewożone w pozycji poziomej i by było stabilne ustawione.

Utylizacja opakowania

Prosimy o zachowanie elementów opakowania (tektury, plastykowych taśm oraz styropianu), aby w razie konieczności oddania urządzenia do serwisu można go było jak najlepiej ochronić na czas przesyłki!

MONTAŻ URZĄDZENIA

Umiejscowienie urządzenia

Urządzenie powinno się ustawić na powierzchni roboczej, która pod względem wymiarów będzie co najmniej odpowiadała wymiarom urządzenia. W celu umożliwiaenia optymalnej pracy urządzenia powierzchnia robocza powinna być prosta, sucha, mieć odpowiednią wysokość i być odporna na działanie ciepła.

Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

OBSŁUGA STACJI LUTOWNICZEJ

I. Urządzenie należy umieścić na stabilnym podłożu, kolbę lutowniczą należy umieścić w uchwycie.
2. Podłączyć przewód zasilający urządzenie, zainstalować odpowiednią końcówkę lutowniczą w kolbie.
3. Włączyć urządzenie włącznikiem głównym znajdującym się z boku urządzenia, włączyć kolbę lutowniczą włącznikiem (1), kolba zacznie się nagrzewać.
4. Pokrętem (2) ustawić żądaną temperaturę, po ustawieniu temperatury wyświetlacz (4) pokaże ją przez chwilę a następnie będzie wskazywał aktualną temperaturę kolby lutowniczej.
5. W trakcie nagrzewania kolby do żądanej temperatury, wskaźnik pracy (5) będzie się świecił. W momencie gdy urządzenie osiągnie wymaganą temperaturę, wskaźnik zacznie regularnie migać.
6. Po skończonej pracy, kolbę lutowniczą należy umieścić w uchwycie i wyłączyć grzanie kolby wyłącznikiem (1).

ZMIANA WYŚWIETLANIA JEDNOSTEK TEMPERATURY

Przełącznik (3) służy do ustawienia wyświetlania temperatury w żądanych jednostkach ( ^0 C – Celsjusz, ^0 F – Farenheit)

UWAGI OGÓLNE

I. W przypadku gdy wyświetlacz pokazuje „S-E” oznacza to, że kolba lutownicza jest odłączona.
2 W momencie włączania urządzenia kolba musi znajdować się w uchwycie.
3. Należy zapewnić dobra wentylację pomieszczenia w którym urządzenie jest użytkowane. Ponadto urządzenie powinno być umieszczone w miejscu

UWAGI ODNOŚNIE BEZPIECZEŃSTWA

1. Końcówki lutownicze można wymieniać gdy kolba jest całkowicie zimna.
2. Zabrania się używania urządzenia w pobliżu elementów, gazów łatwopalnych lub innych tego typu obiektów. Końcówka kolby lutowniczej ma bardzo wysoką temperaturę, zabrania się dotykania tych elementów kolby. Grozi to poparzeniem.
3. Zbyt wysoka temperatura pracy kolby lutowniczej może zredukować funkcjonalność końcówki lutowniczej.
4. Końcówka lutownicza musi być czyszczona regularnie przy pomocy gąbki i topnika aby zapobiec utlenianiu się końcówki.

WYMIANA ELEMENTU GRZEWCZEGO ORAZ KOŃCÓWKI KOLBY LUTOWNICZEJ

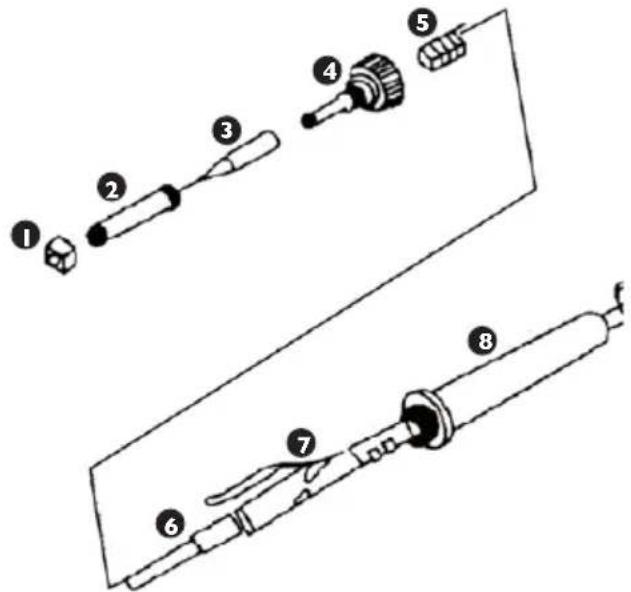

I. nakrętka mocująca obudowę końcówki lutowniczej
2 obudowa końcówki lutowniczej
3. końcówka lutownicza
4. nakrętka mocująca grzałkę wraz z płytką z przewodami
5. sprężyna
6. grzałka
7. płytka z przewodami
8. uchwyt

Przed wymianą końcówki lutowniczej oraz elementu grzewczego należy się upewnić, że kolba lutownicza jest całkowicie zimna.

I. WYMIANA KOŃCÓWKI LUTOWNICZEJ: Odkręcić nakrętkę mocującą obudowę końcówki lutowniczej i zdjąć obudowę końcówki. Wymienić końcówkę na nową, założyć obudowę i skręcić nakrętką.
2. WYMIANA GRZALKI: Odkręcić nakrętkę mocującą obudowę końcówki lutowniczej i zdjąć obudowę końcówki. Odkręcić nakrętkę mocującą grzałkę (4) i delikatnie wysunąć grzałkę (6) wraz z płytką z przewodami (7). Wymienić całość pamiętając o sposobie podłączenia przewodów.

STANDARDOWE CZYSZCZENIE

Uwagi ogólne

• Nigdy nie należy spryskiwać urządzenia. Do czyszczenia nie należy używać jakichkolwiek szczotek czy przyborów, które mogłyby uszkodzić powierzchnię urządzenia.
• Przed rozpoczęciem czyszczenia urządzenie należy odłączyć od źródła zasilania energią.

REGULARNA KONTROLA URZĄDZENIA

Należy regularnie sprawdzać, czy elementy urządzenia nie są uszkodzone. Jeżeli elementy te będą uszkodzone, to należy zwrócić się do sprzedawcy z prośbą o ich naprawę.

Co należy zrobić w przypadku pojawienia się problemu?

Należy skontaktować się ze sprzedawcą i przygotować następujące dane:

• Numer faktury oraz numer seryjny (nr seryjny podany jest na tabliczce znamionowej).
• Ewentualnie zdjęcie niesprawnej części.
  • Pracownik serwisu jest w stanie lepiej ocenić, na czym polega problem, jeżeli opiszą go Państwo w sposób tak precyzyjny, jak jest to tylko możliwe.

Sformułowania, takie jak np. „urządzenie nie grzeje“ mogą być dwuznaczne i oznaczają zarówno, że urządzenie grzeje za słabo lub w ogółe nie grzeje. Są to jednak dwie różne przyczyny usterek!

Im bardziej szczegółowe są dane, tym szybciej można Państwu pomóc!

IT

Niniejszym potwierdzamy, że urządzenia opisane w tej instrukcji są zgodne z deklaracją CE.

IT

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
