INSTRUKCJA OBSŁUGI S-LS-15 Basic Stamos

Ogólne zalecenia odnośnie bezpieczeństwa podczas użytkowania urządzeń elektrycznych:

W celu zminimalizowania ryzyka obrażeń na skutek działania ognia lub porażenia prądem prosimy Państwa o stałe przestrzeganie kilku podstawowych zasad bezpieczeństwa podczas użytkowania urządzenia. Prosimy o staranne przeczytanie niniejszej instrukcji użytkowania i upewnienie się, że zełażeł Państwo odpowiedzi na wszystkie pytania dotyczące tego urządzenia. Prosimy o staranne przechowywanie niniejszej instrukcji użytkowania w pobliżu produktu, aby w razie pojawienia się pytań można było do kein jeszcze raz powrócić również w późniejszym czasie. Prosimy zawsze stosować uziemione przyłącze prądu z prawidłowym napięciem sieciowym (patrz instrukcja lub tabliczka znanionowa)? W razie wątpliwości w odniesieniu do tego, czy przyłącze jest uziemione, prosimy zieleci sprawdzenie tego wykwalifikowanemu specjalisie. Nigdy nie należy stosować niesprawnego kabla zasilania? Urządzenia nie należy otwierać w wilgotnym lub mokrym miejscu ani też mokrymi lub wilgotnymi rękoma. Poza tym urządzenie należy chronić przed bezpośrednim promienlowaniem słonecznym. Urządzenie należy użytkować zawsze w bezpiecznym miejscu, tak aby nikt nie mógł nadepną na kabel, przewrócić się o niego i/lub uszkodzić go. Przed przystapieniem do czyszczenia urządzenia należy wyciąngać wtyczkę sieciowa, a do czyszczenia używać jedynie wilgotnej ściereczki. Należy unikać stosowania środków czyszczących i uważć, aby jakakołwiek ciecz nie dostala się do urządzenia i/lub tam nie pozostała. Należy wyłączyć urządzenie natychmiast po zauważeniu nieprawidłowości w sposobie jego funkcjonowania. Powinno się również wyciąngać wtyczkę z gniaźdka sieciowego, gdy urządzenie nie jest używane. Wykonanie prac związanych z konserwacja, wyregulowaniem i naprawą urządzenia należy zieleci wyspecjalizowanemu personelowi. W przypadku napraw dokonywanych przez osoby trzecie gwarancja wygasą!

Ogólne zalecenia odnośnie użytkowania:

• Należy sporządzić i udostępnić instrukcję eksploatacji i przeszkolić osoby zatrudnione w zakresie zgodnego z przeznaczeniem obchodzenia się. Instrukcja eksploatacji musi być stale dostępna w miejscu eksploatacji urządzenia.
• Należy zapewnić wystarczającą cyrkulację powietrza. W tym celu urządzenie należy ustawić z zachowaniem odstępu powyżej 10cm od ściany lub innych urządzeń oraz zadbać o wystarczającą wentylację w pomieszczeniu, w którym jest ono użytkowane.
• Należy upewnić się, że w pobliżu urządzenia nie znajdują się jakiekolwiek zapalne substancje lub przedmioty.
• W niektórych przypadkach podczas pierwszego użycia z wnętrza urządzenia może wydobywać się dym z elementów grzejnych. Jest to zjawisko całkowicie normalne. Należy zadbać jedynie o odpowiednią wentylację.
• Niektóre elementy urządzenia mogą się bardzo nagrzewać. W celu uniknięcia obrażeń należy zachować ostrożność podczas dotylkania tych powierzchni.
  • Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.

Model 6131 S-LS-15 Basic
Napięcie (V) 230 ~ 50Hz
Prąd znamionowy (A) 10
Moc (W) 1415
Temperatura pracy (°C)	0 / +40
Temperatura składowania (°C)	-20 / -80
LAMPA NA PODCZERWIEN
Napięcie (V) 230 ~ 50Hz
Moc (W) 150
Efektywny obszar naświetlania (mm) 35 x 35
Zakres temperatury (°C)	100 - 350

STACJA LUTOWNICZA
Zakres temperatury (1C)	200 - 480
Moc wyjściowa (W) 75
Stabilność temperatury (°C)	±1
Rezystancja grota < 2 Ω
Napiecie grota < 2 mV
STACJA HOT AIR
Zakres temperatury (1C)	100-480
Moc wyjściowa (W) 700
Stabilność temperatury ±1
Prędkość przepływu powietrza (L/min)	120
PODGRZEWACZ
Moc wyjściowa (W)	540
Zakres temperatury (1C)	50 - 200
Powierzchnia płyty (mm)	120 x 120

OBSZAR ZASTOSOWANIA

Urządzenie przeznaczone jest do:

I. Różnego rodzaju lutowania lub rozlutowywania elementów elektronicznych, takie jak: SOIC,
CHIP, QFP, PLCC, SMD, icp. w szczególności do modułów BGA, płyt głównych w urządzeniach
elektronicznych.
2. 2Obkurczania, suszenia farb, usuwania klejów, rozmrażania, ocieplania, spawania tworzyw sztucznych

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

JAK FUNKCJONUJE URZĄDZENIE - PODSTAWOWA ZASADA

Budowa urządzenia:

Panel przedni:

ON 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 STAMOS S-LS-D INDA-SMD SGA REWORK STATION

1. włącznik lampy na podczerwień
2. wyświetlacz temperatury lampy na podczerwień
3. wyświetlacz temperatury czujnika zewnętrznego
4. przyciski ustawiania temperatury lampy na podczerwień
5. włącznik płyty podgrzewacza
6. wyświetlacz temperatury podgrzewacza
7. przyciski ustawiania temperatury podgrzewacza
8. włącznik stacji lutowniczej
9. wyświetlacz temperatury stacji lutowniczej
10. przyciski ustawiania temperatury stacji lutowniczej
    II. włącznik stacji hot air
11. wyświetlacz temperatury stacji hot air
12. przyciski ustawiania temperatury stacji hot air
13. pokrętło regulacji ilości przepływu powietrza

PL

PL

Panel tylny:

1. włącznik główny
   2 gniazdo zasilania
2. gniazdo podłączenia kolby lutowniczej
3. gniazdo podłączenia kolby hot air
4. gniazdo podłączenia lampy na podczerwień
5. przełącznik jednostek temperatury (C / F)
6. włącznik lampki
7. gniazdo podłączenia lampki

PRZED PIERWSZYM UŻYCIEM

Kontrola po otrzymaniu towaru.

W momencie otrzymania towaru należy sprawdzić opakowanie pod kątem występowania ewentualnych uszkodzeń i otworzyć ja. Jeżeli opakowanie jest uszkodzone prosimy o skontaktowanie się w przeciągu 3 dni z przedsiębiorstwem transportowym lub Państwa dystrybutorem oraz o udokumentowanie uszkodzeń w jak najlepszy sposób. Prosimy nie stawać pełnego opakowania do góry nogami! Jeżeli opakowanie będzie ponownie transportowane prosimy zadbać o to, by było ono przewożone w pozycji poziomej i by było stabilne ustawione.

Utylizacja opakowania

Prosimy o zachowanie elementów opakowania (tektury, plastykowych taśm oraz styropianu), aby w razie konieczności oddania urządzenia do serwisu można go było jak najlepiej ochronić na czas przesyłki!

MONTAŻ URZĄDZENIA

Umiejscowienie urządzenia

Urządzenie powinno się ustawić na powierzchni roboczej, która pod względem wymiarów będzie co najmniej odpowiadała wymiarom urządzenia. W celu umożliwiaenia optymalnej pracy urządzenia powierzchnia robocza powinna być prosta, sucha, mieć odpowiednią wysokość i być odporna na działanie ciepła.

Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

OBSŁUGA LAMPY NA PODCZERWIEN

1. Urządzenie należy umieścić na stabilnym podłożu.
2. Podłączyc przewód zasilający urządzenie.
3. Włączyć urządzenie włącznikiem głównym znajdującym się z tyłu urządzenia, włączyć lampę na podczerwień włącznikiem (1).
4. Uscawić żądaną temperaturę pracy lampy przyciskami (4). Wyświetlacze (2) oraz (3) pokażą temperaturę lampy na podczerwień oraz temperaturę czujnika zewnętrznego.
5. Po skończonej pracy wyłączyć lampę wyłącznikiem (1)
6. W przypadku gdy urządzenie nie jest używane przez długi okres czasu należy odłączyć je od zasilania.

OBSŁUGA STACJI HOT AIR

1. Urządzenie należy umieścić na stabilnym podłożu, kolbę hot air należy umieścić w uchwycie.
2. Podłączyć przewód zasilający urządzenie, zainstalować odpowiednią dyszę w kolbie.
3. Włączyć urządzenie włącznikiem głównym znajdującym się z tyłu urządzenia, włączyć kolbę hot air włącznikiem (11), kolba zacznie się nagrzewać.
4. Ustawienie temperatury: przyciskami (13) ustawić żądaną temperaturę, która będzie wyświetlona na wyświetlaczu (12).
5. Ustawienie przepływu powietrza: ustawić żądany przepływ pokrętem regulacji ilości przepływu powietrza (14).
6. Po skoriczonej pracy, kolbę HOT AIR należy umieścić w uchwycie i wyłączyć ją wyłącznikiem (11).
7. W przypadku gdy urządzenie nie jest używane przez długi okres czasu należy odłączyć je od zasilania.
8. UWAGA: Zabrania się zakrywania otworów wlotowych powietrza na uchwycie kolby hot air w trakcie jej pracy. Może to doprowadzić do uszkodzenia wentylatora oraz grzałki!

OBSŁUGA STACJI LUTOWNICZEJ

1. Urządzenie należy umieścić na stabilnym podłożu, kolbę lutowniczą należy umieścić w uchwycie.
2. Podłączyć przewód zasilający urządzenie, zainstalować odpowiednią końcówkę lutowniczą w kolbie.
3. Włączyć urządzenie włącznikiem głównym znajdującym się z tyłu urządzenia, włączyć kolbę lutowniczą włącznikiem (8), kolba zacznie się nagrzewać.
4. Ustawienie temperatury: przyciskami (10) ustawić żadną temperaturę, która będzie wyświetlona na wyświetlaczu (9).
5. Po skończonej pracy, kolbę lutowniczą należy umieścić w uchwycie i wyłączyć ją wyłącznikiem (8).
6. W przypadku gdy urządzenie nie jest używane przez długi okres czasu należy odłączyć je od zasilania.

OBSŁUGA PODGRZEWACZA

1. Urządzenie należy umieścić na stabilnym podłożu.
2. Podłączyć przewód zasilający urządzenie.
3. Włączyć urządzenie włącznikiem głównym znajdującym się z tyłu urządzenia, włączyć płytę podgrzewacza włącznikiem (5).
4. Ustawienie temperatury: przyciskami (7) ustawić żądaną temperaturę która będzie wyświetlona na wyświetlaczu (6).
5. Po skończonej pracy, wyłączyć płytę wyłącznikiem (5).
6. W przypadku gdy urządzenie nie jest używane przez długi okres czasu należy odłączyć je od zasilania.

ZMIANA WYŚWIETLANIA JEDNOSTEK TEMPERATURY

Przełącznik (6) służy do ustawienia wyświetlania temperatury w żądanych jednostkach (°C – Celsjusz, °F – Farenheit)

PL PL

KOMPENSACJA TEMPERATURY

Wejście w tryb ustawania kompensacji temperatury:

• Dla stacji lutowniczej / stacji hot air / płyty podgrzewacza: przy włączonych urządzeniach wcisnąć i przyrztymą przez około 3 sekundy oba przyciski ustawiania temperatura. Wyświetlącz pokaże „00”. Odpowiednimi przyciskami (7) / (10) / (13) ustawić wartość kompensacji temperatura dla poszczególnych urządzeń (-50 °C \~ +50 °C). Po ustawieniu nie wciskać żadnego przycisku przez około 3 sekundy, urządzenie zapamieża zmiany i przedzkie do trybu pracy.
• Korekcja mocy dla lampy na podczerwień: przy wyłączonej lampie wcisnąć i przytrzymać oba przyciski ustawiania temperatury, następnie włączyć lampę i poczekać aż wyświetlacz pokaże „20”. Zwolnić przyciski i następnie ustawić nimi wartość korekcji.
• Korekcja udziałem temperatury czujnika zewnętrznego włączyć lampę na podczerwień, następnie naclsną jednocześnie oba przyciski ustawiania temperatury lampy przez około 3 sekundy. Wyświetlacz pokaże „00”. Zwolnić przyciski i następnie ustawić nimi wartość korekcji temperatury (-50 °C \~ +50 °C). Po ustawieniu nie wciskać żadnego przycisku przez około 3 sekundy, urządzenie zapamiąta zmiany i przedzidie do trybu pracy.

UWAGI OGÓLNE

1. W przypadku gdy wyświetlacz pokazuje „---” oznacza to że temperatura wyjściowa wynosi poniżej 100°C, stacja hot air jest w trybie czuwania („STAND BY”) a kolba hot air jest umieszczona w uchwycie.
2. W przypadku gdy wyświetlacz pokazuje „S-E” oznacza to, że kolba lutownicza jest odłączona; w kolbie hot air występuje problem z czujnikiem.
3. W momencie włączania urządzenia obie kolby muszą znajdować się w odpowiednich uchwytach.
4. Należy upewnić się, że wylot kolby hot air jest czysty i nie zawiera żadnych blokad ani przeszkód.
5. Podczas korzystania z małych dysz należy pamiętać o tym aby przepływ powietrza był dostosowany do zamontowanej dyszy oraz aby uniknąć uszkodzenia kolby hot air nie należy utzymywać wysokiego przepływu powietrza wraz z wysoką temperaturą przez zbyt długi okres czasu.
6. W zależności od wymagań użytkownika, różne ustawienia przepływu powietrza mogą powodować nieznaczne różnice w temperaturze. Minimalna odległość między wyłotem kolby hot air a przedmiotem wynosi 2 mm.
7. Należy zapewnić dobra wencyłącję pomieszczenia w którym urządzenie jest użytkowane. Ponadto urządzenie powinno być umieszczone w miejscu zapewniającym dobry przepływ powietrza celem odprowadzenia ciepła.

UWAGI ODNOŚNIE BEZPIECZEŃSTWA

1. Dysze należy instalować bez użycia przesadnej siły, nie należy używać do tego celu obcegów czy szczypiec. Nie należy zbyt mocno przykręćać śrub mocujących dyszę.
2. Dysze i końcówki można wymieniać gdy kolby są całkowicie zimne.
3. Zabrania się używania urządzenia w pobliżu elementów, gazów fatwopalnych lub innych tego typu obiektów. Dysze oraz końcówki kolb jak również powietrze wydobywające się z kolby hot air mają bardzo wysoką temperaturę, zabrania się dotykania tych elementów, jak również kierowania strumienia gorącego powietrza bezpośrednio na ciało lub twarz. Grozi to poparzeniem.
4. Po długim użytkowaniu kolby hot air, wylot kolby może pokryć się kurzem. Wylot należy czyścić regularnie aby przepływ powietrza nie był zakłócony.
5. Zbyt wysoka temperatura pracy kolby lutowniczej może zredukować funkcjonalność końców lutowniczej.
6. Końcówka lutownicza musi być czyszczona regularnie przy pomocy gąbki i topnika aby zapobiec utlenianiu się końcówki.

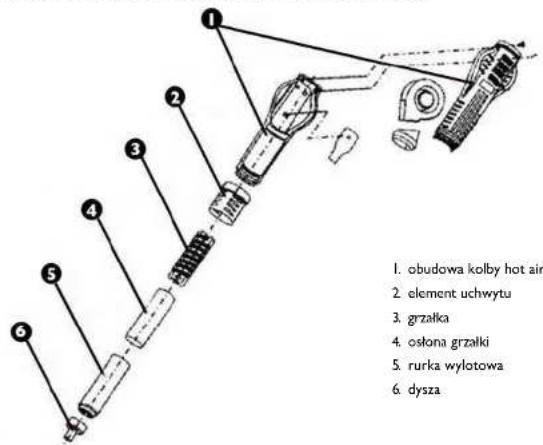

WYMIANA ELEMENTU GRZEWCZEGO KOLBY HOT AIR

1. obudowa kolby hot air 2. element uchwytu 3. grzałka 4. ośona grzałki 5. rurka wylotowa 6. dysza

1. Przed wymianą elementu grzewczego należy się upewnić, że kolba hot air jest całkowicie zimna.
2. Odkręcić śrubki mocujące obudowę kolby.
3. Odkręcić element uchwytu (2) i zdjąć obudowę kolby.
4. Delikatnie zdjąć wentylator i odkręcić śrubki mocujące płytkę z przewodami.
5. Odłączyć grzałkę od płycki (zwróść uwagę na podłączenie przewodów).
6. Usunąć grzałkę z obudowy, zwrócić uwagę na to by nie uszkodzić metalowego przewodu uziemiającego.
7. Nową grzałkę owinąć papierem milka i wsunąć w obudowę w odpowiednie miejsce.
8. Podłączyć przewody do płytki zgodnie z ich pierwotnym podłączeniem.
9. Złożyć kolbę w odwrotnej kolejności.

PL PL

WYMIANA ELEMENTU GRZEWCZEGO ORAZ KONĆÓWKI KOLBY LLTOWNICZEJ

1. nakrętka mocująca obudowę końcówki lutowniczej
2. obudowa końcówki lutowniczej
3. końcówka lutownicza
   4 nakrętka mocująca grzałkę wraz z płytką z przewodami
4. sprężyna
5. grzałka
6. płytka z przewodami
7. uchwyt

PRZED WYMIANĄ KOŃCÓWKI LUTOWNICZEJ ORAZ ELEMENTU GRZEWCEGO

NALEŻY SIĘ UPEWNIĆ, ŻE KOLBA LUTOWNICZA JEST CAŁKOWICIE ZIMNA.

I. WYMIANA KOŃCÓWKI LUTOWNICZEJ: Odkręcić nakrętkę mocującą obudowę końcówki

lutowniczej i zdjąć obudowę końcówki. Wymienić końcówkę na nową, założyć obudowę i skręcić nakrętką.

1. WYMIANA GRZAŁKI: Odkręcić nakrętkę mocującą obudowę końcówki lutowniczej i zdjąć obudowę

końcówki. Odkręcić nakrętkę mocującą grzałkę (4) i delikatnie wysunąć grzałkę (6) wraz z płytką z

przewodami (7). Wymienić całość pamiętając o sposobie podłączenia przewodów.

WYMIANA LAMPY NA PODCZERWIEN ORAZ OSLONY

1. osłona lampy
2. pierscień
3. płytka kwarcowa
4. lampa na podczerwień

5. komponenty lampy na podczerwień

6. Odkręcić ostone lampy (1) i wymienić ją.

7. Aby wymienić lampę na podczerwień należy zdjąć pierścień (2) zwracając uwagę na to by nie uszkodzić płytki kwarcowej (3). Wyjąć płytkę kwarcową (3), rozłożyć zespół lampy na podczerwień (5) i wyłąć lampę (4).
8. Złożyć lampę w odwrotnej kolejności.

STANDARDOWE CZYSZCZENIE

Uwagi ogólne

• Nigdy nie należy spryskować urządzenia. Do czyszczenia nie należy używać jakichkolwiek szczotek czy przyborów, które mogłyby uszkodzić powierzchnię urządzenia.
• Przed rozpoczęciem czyszczenia urządzenie należy odłączyć od źródła zasilania energią.

REGULARNA KONTROLA URZADZENIA

Należy regularnie sprawdzać, czy elementy urządzenia nie są uszkodzone. Jeżeli tak jest, należy zaprzestać użytkowania urządzenia. Proszę niezwłocznie zwrócić się do sprzedawcy w celu przeprowadzenia naprawy.

Co należy zrobić w przypadku pojawienia się problemu?

Należy skontaktować się ze sprzedawcą i przygotować następujące dane:

• Numer faktury oraz numer seryjny (nr seryjny podany jest na tabliczce znamionowej).
• Ewentualnie zdjęcie niesprawnej części.
• Pracownik serwisu jest w stanie lepiej ocenić, na czym polega problem, jeżeli opiszą go Państwo w sposób tak precyzyjny, jak jest to tylko możliwe.
• Sformułowania, takie jak np. „urządzenie nie grzeje“ mogą być dwuznaczne i oznaczają zarówno, że urządzenie grzeje za słabo lub w ogółe nie grzeje. Są to jednak dwie różne przyczyny usterek!
• Im bardziej szczegółowe są dane, tym szybciej można Państwu pomoc!

UWAGA: Nigdy nie wolno otwierać urządzenia bez konsultacji z serwisem klienta. Może to prowadzić do utraty gwarancji!

IES

ES

Niniejszym potwierdzamy, że urządzenia opisane w tej instrukcji są zgodne z deklaracją CE.

IT

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
