S-LS-15 Basic - Machine de soudure Stamos - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Machine de soudure à l'arc, puissance de 150 A, tension à vide de 60 V, poids de 20 kg.
Type de soudure	Soudure MMA (soudage à l'arc avec électrode enrobée).
Utilisation	Idéale pour les travaux de soudure sur acier, inox et fonte, adaptée aux utilisateurs amateurs et professionnels.
Accessoires inclus	Pince de masse, porte-électrode, câble de soudage.
Maintenance	Vérifier régulièrement les câbles et les connexions, nettoyer les composants après utilisation.
Sécurité	Porter des équipements de protection individuelle (EPI) tels que gants, masque de soudure et vêtements ignifuges.
Informations générales	Garantie de 2 ans, conforme aux normes CE, dimensions compactes pour un rangement facile.

FOIRE AUX QUESTIONS - S-LS-15 Basic Stamos

Comment régler la température de la machine de soudure Stamos S-LS-15 Basic ?

Utilisez le bouton de réglage de la température situé sur le panneau de commande pour sélectionner la température souhaitée. Assurez-vous que la machine est allumée et attendez que le voyant de chaleur s'éteigne avant de commencer à souder.

Que faire si la machine ne chauffe pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le réglage de la température est adéquat et que le voyant de chaleur est allumé.

Comment changer la buse de la machine Stamos S-LS-15 Basic ?

Attendez que la machine refroidisse complètement avant de procéder au changement. Dévissez la buse en utilisant une clé appropriée, puis vissez la nouvelle buse en place.

Quelle est la puissance de la machine de soudure Stamos S-LS-15 Basic ?

La machine de soudure Stamos S-LS-15 Basic a une puissance de 150 W, adaptée pour des travaux de soudure légers.

Comment nettoyer la machine après utilisation ?

Débranchez la machine et attendez qu'elle refroidisse. Utilisez un chiffon sec pour nettoyer la surface et un pinceau doux pour enlever les résidus de soudure autour de la buse.

Que faire si la soudure ne tient pas ?

Assurez-vous que les surfaces à souder sont propres et correctement alignées. Vérifiez également que la température de la machine est adéquate pour le type de matériau que vous soudez.

La machine fait un bruit étrange, que dois-je faire ?

Arrêtez immédiatement la machine et débranchez-la. Vérifiez si des pièces sont desserrées ou endommagées. Si le problème persiste, contactez le service client.

Quels types de matériaux puis-je souder avec la Stamos S-LS-15 Basic ?

La machine est conçue pour souder des matériaux thermoplastiques tels que le PVC, le polyéthylène et d'autres plastiques similaires.

MODE D'EMPLOI S-LS-15 Basic Stamos

Consignes de sécurité générales pour l'utilisation d'apparels électriques:

Afin de minimiser les risques de blessures dues au feu ou à choc électrique, veuillez constamment prendre en considération les consignes et indications de sécurité lorsque vous utilisez l'appareil. Veuillez lire soigneusement ces instructions d'emploi et assurez-vous d'avoir trouvé réponse à toutes vos questions avant d'utiliser l'appareil. Conservez soigneusement cette notice à proximité de l'article, pour pouvoir le consulter plus tard en cas de besoin. Utilisez toujours une prise électrique reliée à la terre et avec la bonne tension secteur (v. Guide ou plaque signalétique)! Si vous avez des doutes sur le fait que votre prise soit reliée à la terre, faites la vérifier par un spécialiste qualifié. N'utilisez jamais un câble électrique défectueux! N'ouvrez pas l'appareil dans un environnement humide, avec des mains humides ou mouillés et veuillez protéger l'appareil des rayonnements directs du soleil. Ne mettez l'appareil en marche que dans un espace protégé, de manière à ce que personne ne marche sur les câbles, ne se prenne les pieds dedans ni ne les abime. Veillez également a ce que la pièce, dans laquelle se trouve l'appareil, soit suffisamment aérée afin d'éviter une concentration trop importante de chaleur mais aussi pour faciliter le refroidissement de l'appareil.

Pensez à toujours débrancher l'appareil avant de le nettoyer, et utilisez un chiffon humide pour le nettoyage. N'utilisez pas de produits de nettoyage et veillez à ce qu'aucun fluide ne s'infiltre dans l'appareil ou ne reste à l'intérieur.

L'intérieur de l'appareil ne doit pas être nettoyé / entretenu par l'utilisateur. Confiez l'entretien, le réglage et les réparations à une personne qualifiée. La garantie ne sera plus valable en cas d'interventions de tiers à l'intérieur de l'appareil!

Instructions générales pour l'utilisation de nos appareils:

• Avoir lu le manuel d'utilisation et être au courant de l'utilisation conforme de l'appareil. Conserver soigneusement le manuel. Le mode d'emploi doit être accessible à tout moment sur le lieu d'utilisation de l'appareil.
  • Assurez-vous que la pièce soit suffisamment et correctement aérée, Placez l'apparell à une distance minimale de 10 cm des murs ou des autres appareils et assurez-vous que la pièce, dans laquelle vous devez travailler, soit suffisamment aérée.
• Assurez-vous que l'appareil ne soit pas placé à côté de substances inflammables.
• Dans certains cas, lors de la première utilisation, il peut arriver que de la fumée s'échappe des éléments chauffants à l'intérieur de l'appareil. C'est un processus tout à fait normal, l'appareil devra simplement être correctement aéré.
• Certains éléments de l'appareil peuvent devenir extrêmement chauds. Afin d'éviter tout incident, soyez très prudents avec les surfaces et éléments chauds.
• Nettoyez régulièrement l'appareil afin de ne pas laisser la saleté s'y installer durablement.

FICHE TECHNIQUE

Modèle 6131 S-LS-15 Basic
Tension (V) 230 ~ 50Hz
Courant nominal (A) 10
Puissance (W) 1415
Température de fonctionnement (°C)	0 / +40
Température de stockage (°C)	-20 / -80
LAMPE À INFRAROUGE
Tension (V) 230 ~ 50Hz
Puissance (W) 150
Surface éclairée (mm) 35 x 35
Plage de température de chauffe (°C)	100 - 350

STATION DE SOUDAGE
Plage de température de chauffe (°C)	200 - 480
Puissance de sortie (W) 75
Résistance à la température (°C)	±1
Résistance de la panne < 2 Ω
Tension de la panne de soudure < 2 mV
BUSE À AIR CHAUD - FONCTION DESSOUDAGE
Plage de température de chauffe (°C)	100-480
Puissance de sortie (W) 700
Résistance à la température (°C)	±1
Débit d'air (L/min) 120
PLAQUE CHAUFFANTE
Puissance de sortie (W)	540
Plage de température de chauffe (°C)	50 - 200
Surface de la plaque (mm)	120 x 120

DOMAINE D'APPLICATION

L'appareil a été prévu pour:

1. Braser ou dessouder des composants électroniques comme par exemple : SOIC, CHIP, QFP, PLCC, BGA, SMD etc. Particulièrement pour les modules BGA, cartes mères des appareils électriques.

2. Rétrécir, sécher de la couleur, éliminer de la matière collante, dégivrer, isolation thermique, fondre du plastique.

Seul l'utilisateur sera tenu comme responsable en cas de dommages causés par un usage non conforme.

COMMENT FONCTIONNE L'APPAREIL - PRINCIPE DE BASE

Aperçu du produit:

Panneau de commande avant:

OFF IN HEAT LAMP ON 2 3 4 5 6 7 IN PRE-HEAT PLATE ON 3 6 SOLDERING IRON ON 1 4 HOT AIR 15 16 STAMOS 5.15.5 USDA SMO BIG REWORK STATION

1. Interrupteur de la lampe à infrarouge
2. Affichage de la température de la lampe à infrarouge
3. Affichage de la température de la sonde extérieure
4. Boutons de réglage de la température de la lampe à infrarouge
5. Interrupteur de la plaque chauffante
6. Affichage de la température de la plaque chauffante
7. Boucons de réglage de la température de la plaque chauffance
8. Interrupteur du fer à souder – Fonction brasage
9. Affichage de la température de soudage de la station
10. Boutons de réglage de la température de soudage
    II. Interrupteur de la buse à air chaud - Fonction dessoudage
11. Affichage de la température de l'air chaud - Fonction dessoudage
12. Boutons de réglage de la température de la buse à air chaud - Fonction dessoudage
13. Régulateur du débit de l'air

FR

FR

Panneau arrière:

POWER ON OFF INPUT 7 SOLDERING IRON HOT AIR IR HEAT LAMP °C LIGHTS °F LIGHTS SENSOR

I. Interrupteur principal
2 Raccord de l'alimentation
3. Raccord du fer à souder
4. Raccord de la buse à air chaud
5. Raccord pour lampe à infrarouge
6. Commutateur pour unité de température (C / F)
7. Interrupteur de l'éclairage
8. Raccord de la lampe

AVANT LA PREMIÈRE UTILISATION

Vérification après réception de la marchandise

À réception du collis, contrôlez l'intégrité de l'emballage et ouvrez-le. Si l'emballage est endommagé, prenez contact sous 3 jours avec la société de transport ainsi qu'avec votre distributeur et fournissez un maximum d'indications et photos des dégâts. Ne mettez pas le paquet à l'envers! Si le paquet doit être transporté, faites attention à ce qu'il soit stable et tenu à l'horizontale.

Traitement des déchets

Veuillez garder l'emballage de l'appareil (carton, plastique, polystyrène) afin de pouvoir le renvoyer dans les meilleures conditions en cas de besoin.

INSTALLATION DE L'APPAREIL

Emplacement de l'appareil

L'appareil doit être placé sur une surface de travail pouvant supporter le poids de l'appareil. La surface de travail doit être plane, sèche, résister à la chaleur et avoir une hauteur adaptée et ce, dans le but d'avoir des conditions de travail optimales.

Veillez à ce que l'alimentation en courant respecte les valeurs indiquées sur la plaque signalétique.

UTILISATION DE LA LAMPE À INFRAROUGE

1. Déposez l'appareil sur une surface stable.
2. Branchez le câble secteur à la station.
3. Allumez l'appareil à l'aide de l'interrupteur situé au dos de la station. Allumez la lampe à infrarouge avec l'interrupteur (1).
4. Réglez la température souhaitée de la lampe à l'aide des touches (4). Les écrans d'affichage (2) et (3) affichent les températures de la lampe infrarouge et de la sonde extérieure.
5. Une fois le travail terminé, éteignez la lampe avec l'interrupteur (1).
6. Si l'appareil n'est pas utilisé pendant un certain temps, veuillez le débrancher de son alimentation électrique

UTILISATION DE LA BUSE À AIR CHAUD

1. L'appareil doit se trouver sur une surface stable et la buse à air chaud doit être posée sur son support pratique.
2. Branchez le câble d'alimentation à la station et connectez le bec adapté à la buse à air chaud.
3. Allumez l'appareil à l'aide de l'interrupteur situé à l'arrière de la station, allumez la fonction dessoudage à air chaud au moyen de l'interrupteur (3); la buse à air chaud commence alors à chauffer.
4. Réglage de la température : Avec les touches (13), réglez la température désirée qui s'affichera ensuite sur l'écran (12).
5. Réglage du débit d'air : Ajuster le débit d'air souhaité grâce au régulateur du débit d'air (14).
6. Une fois votre travail terminé, éteignez la buse à air chaud à l'aide de l'interrupteur (11) et remettez-la dans son support.
7. Si vous n'utilisez pas l'appareil pendant un certain temps, veuillez le débrancher de son alimentation électrique.
8. ATTENTION: Ne pas couvrir les sorties d'air pendant l'utilisation de la buse à air chaud, cela pourrait endommager la station ainsi que la buse.

UTILISATION DE LA STATION DE SOUDAGE

1. L'appareil doit se trouver sur une surface stable et la buse à air chaud doit être posée sur son support pratique.
2. Branchez le câble d'alimentation à la station et connectez le bec adapté au fer à souder.
3. Allumez l'appareil à l'aide de l'interrupteur situé à l'arrière de la station, allumez la fonction soudage / brasage au moyen de l'interrupteur (8); le fer à souder commence alors à chauffer.
4. Réglage de la température : Avec les touches (10), règlez la température désirée qui s'affichera ensuite sur l'écran (9).
5. Une fois votre travail terminé, éteignez le fer à souder à l'aide de l'interrupteur (8) et remettez-le dans son support.
6. Si vous n'utilisez pas l'appareil pendant un certain temps, veuillez le débrancher de son alimentation électrique.

UTILISATION DE LA PLAQUE CHAUFFANTE

1. Déposez l'appareil sur une surface stable.
2. Branchez le câble secteur à la station.
3. Allumez l'appareil à l'aide de l'interrupteur situé à l'arrière de la station, allumez la plaque chauffante au moyen de l'interrupteur (5).
4. Réglage de la température : Avec les touches (7), réglez la température désirée qui s'affichera ensuite sur l'écran (6).
5. Une fois votre travail terminé, éteignez la plaque chauffante avec l'interrupteur (5).
6. Si vous n'utilisez pas l'appareil pendant un certain temps, veuillez le débrancher de son alimentation électrique.

MODIFICATION DE L'UNITÉ DE TEMPRATURE

Le commutateur (6) permet de modifier l'unité d'affichage de la température (° C - Celsius, ° F - Fahrenheit)

FR FR

COMPENSATION DE LA TEMPÉRATURE

Mode compensation de la température - Procédé:

• Pour les fonctions soudages-brasages / dessoudage-air chaud / plaque chauffante: Lorsque les fonctions sont activés, maintenez enfoncé, pendant env. 3 secondes, les deux touches de régulation de la température. L'écran affiche alors „00“. Avec les touches suivantes: (7) / (10) / (13), vous pourrez ajuster la valeur de la compensation de température pour les différents appareils / différentes fonctions (-50 °C \~ +50 °C). Une fois le réglage effectué, ne pas maintenir appuyé d'autres touches pendant 3 secondes, l'appareil enregistre les réglages et retourne automatiquement en mode de fonctionnement standard.
• Correction de l'intensité de la lampe à infrarouge: Lorsque la lampe est éteinte, appuyez et maintenez enfoncé les deux touches de réglage de la température. Allumez ensuite la lampe et attendez que l'écran affiche „20". Relâchez ensuite les touches de réglage de la température, puis réglez la valeur de la correction de température avec ces mêmes touches.
• Correction de réglage de la sonde extérieur : allumez la lampe à infrarouge et appuyez simultanément sur les deux touches de réglage de la température pendant 3 secondes. L'écran affiche alors „00“. Relâchez ensuite les touches de réglage de la température, puis réglez la valeur de la correction de température (-50 °C \~ +50 °C) avec ces mêmes touches. Une fois le réglage effectué, ne pas maintenir appuyé d'autres touches pendant 3 secondes, l'appareil enregistre les réglages et retourne automatiquement en mode de fonctionnement standard.

REMARQUES GÉNÉRALES

1. Si l'écran affiche „---“, cela signifie que la température de sortie est inférieure à 100 °C et que la fonction dessoudage à l'air chaud est en mode „STAND BY“ (veille). La buse à air chaud doit, dans ce cas, se trouver dans son support.
2. Si l'écran affiche „S-E“, cela signifie que le fer à souder n'est pas raccordé mais il se peut également que le senseur de la station, concernant la fonction dessoudage à air chaud, soit défectueux.
3. Lors de l'allumage de la station, les deux outils de brasage doivent se trouver dans leur support respectif.
4. Il est capital de s'assurer que la sortie d'air de la station, concernant la fonction de dessoudage à l'air chaud, soit propre et qu'aucun bouchon ou autre corps n'obstruent la sortie de la buse.
5. Lors de l'utilisation de buses plus petites, veuillez prendre en considération que le débit d'air correspond à la buse raccordée et que, afin d'éviter d'endommager la fonction de dessoudage à air chaud de la station, veillez à ce que le débit d'air ainsi que la température ne soient ni trop importants, ni en activité trop longtemps.
6. Selon les attences de l'utilisateur, les différents réglages possibles du flux de l'air peuvent provoquer de légères différences de température effective. La distance minimale entre le bec de la buse à air chaud et la pièce d'ouvrage est de 2mm.
7. Assurez-vous que la pièce, dans laquelle la station est utilisée, soit bien aérée. Cela permet également de garantir une évacuation suffisante de la chaleur.

CONSIGNES DE SÉCURITÉ

1. Les becs et embouts ne doivent pas être installés en les forçant. Pour cela, n'utilisez pas de pince ou de brucelles.
2. Ne remplacez les becs et embouts que lorsque ceux-ci sont complètement refroidis.

3. Il est proscrit de placer l'appareil à côté de gaz facilement inflammables voire autres substances ou composants semblables. L'air sortant de la buse à air chaud et de la station de soudage est très chaud. Il est proscrit de toucher cette partie au même titre que de l'orienter sur votre corps ou visage car cela pourrait provoquer de graves brûlures.

4. Après une longue utilisation de la fonction de dessoudage à air chaud, il se peut que de la poussière s'accumule à sa sortie. Celle-ci doit être régulièrement éliminée afin de ne pas nuire à la perméabilité de l'air.

5. Une température trop élevée du fer à souder est susceptible d'endommager et de nuire aux fonctionnalités de ses embouts.
6. La panne de soudure doit régulièrement être nettoyée au moyen d'une éponge ou avec un agent de brasage afin d'éviter que la panne ne s'oxyde.

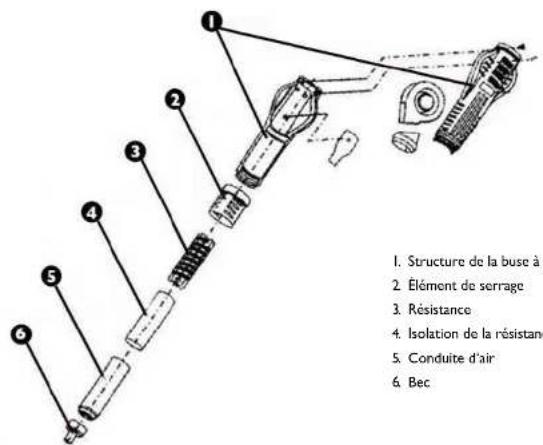

ÉCHANGE DE L'ÉLÉMENT CHAUFFANT DE LA BUSE À AIR CHAUD

1. Structure de la buse à 2. Élément de serrage 3. Résistance 4. Isolation de la résistance 5. Conduite d'air 6. Bec

1. Avant de changer la résistance, assurez-vous que la buse à air chaud soit totalement refroidie.
2. Retirez les vis de la protection de la buse à air chaud.
3. Desserrez l'élément de serrage (2) et retirez l'habitacle de la buse.
4. Retirez prudemment le ventilateur et les vis, qui relient la protection de la résistance à la conduite d'air.
5. Séparez la résistance de sa protection (faites attention à sa connexion avec la conduite d'air).
6. Extraire la résistance de sa protection sans endommager la conduite d'air.
7. Enrober la nouvelle résistance de MICA et insérez-la dans sa protection à l'endroit où se trouvait l'ancienne.
8. Connectez les fils de la résistance là où ils étaient connectés à l'origine.
9. Remontez ensuite la buse, pièce par pièce et à l'inverse des étapes de démontage.

FR FR

CHANGEMENT DE LA RÉSISTANCE ET DE LA PANNE

Lors du changement de la panne et de la résistance du fer à souder, assurez-vous que le fer soit complètement refroidi.

1. Changement de la panne: Retirez l'écrou de fixation qui sécurise la protection de la panne pour pouvoir retirer cette même protection. Remplacez la panne par une nouvelle puis remettez en place la protection ainsi que l'écrou de fixation.
2. Changement de la résistance: Pour commencer, retirez l'écrou qui maintient la protection de la panne et retirez ensuite cette protection. Retirez la monture, qui sécurise la résistance (4), et prélevez la résistance (6) avec précaution tout en échangeant également la plaque de câblage. Faites attention aux fils connectés.

CHANGEMENT DE LA LAMPE À INFRAROUGE ET DE SA STRUCTURE

I. Boîtier de la lampe
2. Anneau
3. Disque de Quartz
4. Ampoule infrarouge
5. Groupe électrogène de la lampe à infrarouge

1. Dévissez et échangez le boîtier de la lampe (I).
2. Pour changer l'ampoule infrarouge, retirez l'anneau (2) avec précaution (faites attention de ne pas endommager le disque de Quartz!), démontez le groupe électrogène (5) et retirez l'ampoule (4).
3. Réassemblez la lampe à infrarouge à l'inverse des étapes de démontage.

NETTOYAGE STANDARD

Remarques générales

• Ne jamais asperger l'appareil. Lors du nettoyage, n'utilisez pas de brosses ou ustensiles capables d'endommager l'appareil.
• Avant de commencer le nettoyage, veuillez déconnecter l'appareil de son alimentation électrique.

EXAMEN RÉGULIER DE L'APPAREIL

Contrôlez régulièrement le bon état des différents éléments de l'appareil. Si cela devait être le cas, l'appareil ne peut plus être utilisé. Si un élément devait être abîmé, contactez le vendeur afin de trouver une solution. Que faire en cas de problème?

Prenez contact avec votre vendeur et préparez les éléments suivants:

• Vos numéros de série et de facture (que vous trouverez sur la plaque signalétique)
• Une photo de l'élément endommagé (si tel est le cas)
• Plus vos descriptions seront précises, plus votre conseiller sera en mesure de comprendre le problème et de vous aider à le résoudre. Les formulations trop générales comme p. ex. „l'appareil ne chauffe pas” peuvent conduire à des malentendus (l'appareil ne chauffe pas du tout? pas assez!) Les causes des défauts peuvent en effet être différentes selon le problème!
• Indiquez toujours l'état / le fonctionnement ou non des voyants lumineux afin de faciliter le diagnostic. Plus détaillées seront vos indications, plus rapidement nous pourrons vous aider!

ATTENTION: N'ouvrez jamais l'appareil sans l'accord du service client. Cela peut porter atteinte à votre droit à la garantie!

IT

IT

NORME DI SICUREZZA

Par la présente, nous confirmons que les appareils présentés dans ce mode d'emploi sont conformes aux normes Ce.
