BEDIENUNGSANLEITUNG S-LS-15 Basic Stamos

Allgemeine Sicherheitshinweise bei der Benutzung von Elektrogeräten:

Um das Verletzungsrisiko durch Feuer oder Stromschlag zu minimieren, bitten wir Sie stets einige grundlegende Sicherheitsvorkehrungen zu treffen, wenn Sie dieses Gerät verwenden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig und vergewissern Sie sich, dass keine Fragen offen bleiben. Bewahren Sie diese Betriebsanleitung bitte sorgfältig in der Nahe des Produktes auf, um bei Fragen auch später noch einmal nachschlagen zu können. Verwenden Sie immer einen geerdeten Stromanschluss mit der richtigen Netzspannung (siehe Anleitung oder Typenschild)! Falls Sie Zweifel haben, ob der Anschluss geordet ist, lassen Sie ihn durch einen qualifizierten Fachmann überprüfen. Benutzen Sie niemals ein defektes Stromkabel! Öffnen Sie dieses Gerät nicht in feuchter oder nasser Umgebung, genauso wenig mit nassen oder feuchten Händen, außerdem sollten Sie das Gerät vor direkter Sonneneinstrahlung schutzen. Betreiben Sie das Gerät immer an einem geschützten Ort, sodass niemand auf Kabel treten, über sie fallen und/oder sie beschädigen kann. Sorgen Sie darüber hinaus für ausreichende Luftzirkulation, wodurch Sie die Kühlung des Gerätes verbessern und gleichzeitig Wärmestaus vermeiden.

Ziehen Sie vor der Reinigung dieses Gerätes den Netzstecker und benutzen Sie zur Reinigung nur ein feuchtes Tuch. Vermeiden Sie den Einsatz von Putzmitteln und achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt, bzw. darin verbleibt.

Das Innere dieses Gerätes enthält keine durch den Benutzer zu wartende Teile. Überlassen Sie Wartung, Abgleich und Reparatur qualifiziertem Fachpersonal. Im Falle eines Fremdeingriffs erlischt die Gewährleistung!

Allgemeine Hinweise bei der Bonutzung von unseren Geräten:

• Betriebsanweisung aufstellen und Beschäftigte über bestimmungsgemäßen Umgang mit dem Gerät unterweisen. Die Betriebsanweisung muss am Betriebsort jederzeit zugänglich sein.
• Ausreichende Luftzirkulation gewährleisten. Stellen Sie dazu das Gerät in einem Abstand von mehr als 10cm von Wänden oder anderen Geräten auf und sorgen Sie im Nutzungsraum für ausreichende Lüftung.
• Vergewissern Sie sich, dass sich nichts Entzündbares in der Nähe vom Gerät befindet.
• Während der Erstbenutzung kann unter Umständen aus dem Gerächinen er etwas Rauch von den Heizelementen aufsteigen. Dies ist ein ganz normaler Vorgang, es sollte lediglich für eine entsprechende Lüftung gesorgt werden.
• Einige Teile dieses Gerätes können sehr warm werden. Um Verletzungen zu vermeiden, seien Sie beim Berühren dieser Flächen vorsichtig.
• Das Gerät regelmäßig reinigen, damit sich kein Schmutz auf Dauer festsetzen kann.

Modell 6131 S-LS-15 Basic
Spannung (V) 230 ~ 50Hz
Nennstrom (A) 10
Leistung (W) 1415
Arbeitstemperatur (°C)	0 / +40
Lagerungstemperatur (°C)	-20 / -80
INFRAROT-LAMPE
Spannung (V) 230 ~ 50Hz
Leistung (W) 150
Effektiver Belichtungsbereich (mm) 35 x 35
Temperaturbereich (°C)	100 - 350

STAMOS | soldering

DE DE

LÖTSTATION
Temperaturbereich (°C)	200 - 480
Ausgangsleistung (W) 75
Temperaturbeständigkeit (°C)	±1
Widerstand der Lötspitze < 2 Ω
Spannung der Lötspitze < 2 mV
HEISSLUFT-ENTLÖTSTATION
Temperaturbereich (°C)	100-480
Ausgangsleistung (W) 700
Temperaturbeständigkeit (°C)	±1
Geschwindigkeit der Luftströmung (L/min) 120
ERHITZER
Ausgangsleistung (W) 540
Temperaturbereich (°C)	50 - 200
Oberfläche der Platte (mm) 120 x 120

VERWENDUNGSBEREICH

Das Gerät Ist vorgesehen für:

1. Löten oder Entlöten elektronischer Elemente wie beispielsweise: SOIC, CHIP, QFP, PLCC, BGA, SMD usw. insbesondere für die BGA-Module, Hauptplatinen in der Elektrogeräten.

2. Schrumpfen, Trocknen von Farbe, Entfernen von Klebstoffen, Abtauen, Wärmedämmung, Kunststoffschweißen.

Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

WIE FUNKTIONIERT DAS GERÄT – DAS GRUNDPRINZIP

Produktübersicht:

Vorderpanel:

ON 1 2 3 4 OFF IN HEAT LAMP ON 5 6 7 OFF IN PRE-HEAT PLATE ON 8 9 SOLDERING IRON OFF HOT AIR STAMOS SLS-S IRDA SMD BGA REWORK STATION

1. Schalter der Infrarotlampe
2. Temperaturanzeige der Infrarotlampe
3. Temperaturanzeige des Außensensors
4. Knöpfe für die Temperaturregulierung der Infrarotlampe
5. Schalter der Heizplatte
6. Temperaturanzeige der Heizplatte
7. Knöpfe für die Temperaturregulierung der Heizplatte
8. Schalter der Lötstation
9. Temperaturanzeige der Lötstation
10. Knöpfe für die Temperaturregulierung der Lötstation
11. Schalter der Heißluft -Entötstation
12. Temperaturanzeige der Heißluft-Entlötstation
13. Knöpfe für die Temperaturregulierung der Heißluft-Entlötstation
14. Luftzufuhrregler

Hinterpaneel:

POWER ON OFF 1 2 3 4 5 °C LIGHTS 6 7 8 F LIGHTS SENSOR

1. Hauptschalter
2. Aufladungsanschluss
3. Anschluss des Lötkolhens
4. Anschluss des Heißluftkolbens
5. Anschluss der Infrarotlampe
6. Schalter für die Temperatureinheit (C / F)
7. Lichtschalter
8. Anschluss der Lampe

VOR DER ERSTEN BENUTZUNG

Prüfung nach Erhalt der Ware

Bei Erhalt der Ware, prüfen Sie die Verpackung auf Unversehrtheit und öffnen Sie diese. Wenn die Verpak- kung Beschädigungen aufweist, so setzen Sie sich innerhalb von 3 Tagen in Verbindung mit der Transportge- sellschaft und Ihrem Vertriebspartner, und dokumentieren so gut wie möglich die Beschädigungen. Stellen Sie das volle Paket nicht verkehrt Ierum auf! Sollten Sie das Paket weiter transportieren, achten Sie bitte darauf, dass es horizontal und stabil gehalten wird.

Entsorgung der Verpackung

Es wird darum gebeten, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor) zu behalten, um im Servicefall das Gerät bestmöglich geschützt zurücksenden zu können!

AUFBAU DES GERÄTES

Platzierung des Gerätes

Das Gerät sollte auf eine Arbeitsfläche aufgestellt werden, welche mindestens den Maßen des Gerätes entspricht. Die Arbeitsfläche sollte gerade sein, trocken und eine passende Höhe haben, um eine optimale Arbeitsweise zu ermöglichen und soll hitzebeständig sein.

Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Typenschild entspricht.

BEDIENUNG DER INFRAROTLAMPE

1. Das Gerät auf einem stabilen Untergrund anbringen
2. Das Netzkabel an das Gerät anschließen.
3. Das Gerät, über den an der Rückseite befindlichen Hauptschalter, anschalten. Die Infrarotlampe mit dem Schalter (1) einschalten.
4. Die erforderliche Temperatur der Lampe mit den Tasten (4) einstellen. Die Displays (2) und (3) zeigen die Temperatur der Infrarotlampe und die Temperatur des Außensensors an.
5. Nach getaner Arbeit ist die Lampe mit dem Schalter (1) auszuschalten.
6. Wenn das Gerät längere Zeit nicht genutzt wird, muss es von der elektrischen Zufuhr abgeschaltet werden.

BEDIENUNG DER HEISSLUFT-LÖTSTATION

I. Das Gerät auf einem stabilen Untergrund anbringen, den Heißluft-Entloter in der Halterung anbringen.
2. Das Netzkabel an das Gerät anschließen, die entsprechende Düse an den Kolben anschließen.
3. Das Gerät, über den an der Rückseite befindlichen Hauptschalter einschalten, die Heißluft-Entlötstation über den Schalter einschalten (11); der Kolben erwärmt sich jetzt.
4. Einstellen der Temperatur: Mit den Tasten (13) die gewünschte Temperatur, die auf dem Display (12) gezeigt wird, einstellen.
5. Einstellen der Luftzufuhr: Die gewünschte Luftzufuhr über den Luftzufuhrregler (14) einstellen.
6. Nach Abschluss der Arbeiten ist der Heißluft-Entlöter in der Halterung anzubringen und über den Schalter (11) auszuschalten.
7. Wenn das Gerät über einen längeren Zeitraum nicht verwendet werden sollte, muss es von der elektrischen Zufuhr abgeschaltet werden.
8. ACHTUNG: Verdecken Sie während des Arbeitens nicht die Lufteinlässe am Heißluft-Entlöter, dies kann zu Schäden am Lüfter und der Heizeinheit führen.

BEDIENUNG DER LÖTSTATION

I. Das Gerät auf einem stabilen Untergrund anbringen, den Heißluft-Entlöter in der Halterung anbringen.
2. Das Netzkabel an das Gerät anschließen, die entsprechende Düse an den Kolben anschließen.
3. Das Gerät, über den an der Rückseite befindlichen Hauptschalter anschalten, die Heißluft-Entiotscation durch den Schalter anschalten (8); der Kolben erwärmt sich nun.
4. Temperatureinstellung: Mit den Tasten (10) die gewünschte Temperatur, die auf dem Display (9) gezeigt wird, einstellen.
5. Nach getaner Arbeit ist der Heißluft-Entlöter in der Halterung anzubringen und über den Schalter (8) auszuschalten.
6. Wenn das Gerät über einen längeren Zeitraum nicht verwendet werden sollte, muss es von der elektrischen Zufuhr abgeschaltet werden.

BEDIENUNG DER HEIZPLATTE

I. Das Gerät auf einem stabilen Untergrund anbringen.
2. Das Netzkabel an das Gerät anschließen.
3. Das Gerät, über den an der Rückseite befindlichen Hauptschalter, einschalten, die Heizplatte mit dem Schalter (5) einschalten.
4. Temperatureinstellung: Mit den Tasten (7) die gewünschte Temperatur, die auf dem Display (6) gezeigt wird, einstellen.
5. Die Heizplatte nach getaner Arbeit mit dem Schalter (5) ausschalten.
6. Wenn das Gerät über einen längeren Zeitraum nicht verwendet werden sollte, muss es von der elektrischen Zufuhr abgeschaltet werden.

ÄNDERUNG DER TEMPERATURANZEIGE

Der Umschalter (6) dient zur Einstellung der Temperaturanzeige in den gewünschten Einheiten (°C – Celsius, °F – Fahrenheit)

TEMPERATURKOMPENSATION

Modus Temperaturkompensation - Zugang:

• Für die Löttstation / Heißfluß-EntLOTstation / Heizplatte: Wenn die Geräte eingeschaltet sind, drücken Sie ca. 3 Sekunden lang die beiden Tasten der Temperaturregullierung. Display zeigt „00“. Mit den entsprechenden Tasten (7) / (10) / (13) stellen Sie den Wert der Temperaturkompensation für die einzelnen Geräte (-50 °C \~ +50 °C) ein. Nach dem Einstellen soll 3 Sekunden lang keine Taste gedrückt werden, das Gerät speichert die Einstellungen und geht automatisch in den Betriebsmodus über.
• Korrektur der Infrarodlampenstärke: Bei ausgeschalteter Lampe die beiden Tasten der Temperaturregulierung drücken und halten. Danach die Lampe einschalten und warten, bis auf dem Display „20“ gezeigt wird. Daraufhin die Tasten loslassen und mit den Tasten den Wert der Temperaturkorrektur einstellen.
• Korrektur der Außensensoreinstellung: die Infrarotlampe einschalten, danach die beiden Tasten der Temperaturregulierung gleichzeitig 3 Sekunden lang drücken. Auf dem Display wird „00° gezeigt. Die Tasten loslassen und danach mit diesen Tasten den Wert der Temperaturkorrektur (-50 °C \~ +50 °C) einstellen. Nach dem Einstellen soll 3 Sekunden lang keine Taste gedrückt werden, das Gerät speichert die Einstellungen und geht automatisch in den Betriebsmodus über.

ALLGEMEINE ANMERKUNGEN

1. Wenn das Display „---“ anzeigt bedeutet dies, dass die Ausgangstemperatur unter 100 °C liegt und die Heißluft-Entlötcation sich im Modus „STAND BY“ befindet. Der Heißluft-Enlöter befindet sich in der Halterung.
2. Wenn das Display „S-E“, bedeutet dies, dass der Löckolben nicht angeschlossen ist; es kann sein, dass bei der Heißluft-Endlötstation ein Problem mit dem Sensor vorliegt.
3. Beim Einschalten des Gerätes müssen sich beide Kolben in der jeweiligen Halterung befinden.
4. Man muss sicher gehen, dass die Spitze der Heißluft-Entlötstation sauber ist und keine Hindernisse oder Blockaden aufweist.
5. Während der Nutzung kleinerer Düsen ist daran zu denken, dass die Luftzufuhr der montierten Düse entspricht, sowie, um zu vermeiden, dass der Heißluft-Entlötstation beschädigt wird, dass keine zu hohe Luftzufuhr zusammen mit zu hoher Temperatur über einen zu langen Zeitraum stattfindet.
6. Je nach den Erwartungen des Benutzers können verschiedene Einstellungen des Luftdurchlaufs geringfügige Temperaturunterschiede hervorrufen. Der minimale Abstand zwischen der Spitze der Heißluft-Entlötstation und dem zu bearbeitenden Gegenstand beträgt 2 mm.
7. Bitte eine gute Luftzufuhr in den Räumen sichern, in welchen das Gerät verwendet wird. Daruber hinaus sollte dieses an einem gut belüfteten Ort untergebracht werden, damit die Abfuhr von Wärme gewährleistet wird.

SICHERHEITSHINWEISE

1. Die Düsen dürfen nicht unter Kraftanwendung installiert werden. Hierzu keine Zangen oder Pinzetten benutzen.
2. Die Düsen und die Endstücke erst auswechseln, wenn sie vollkommen erkaltet sind.
3. Es ist untersagt, das Gerät in der Nähe leicht entzündbarer Gase, Bestandteile oder vergleichbarer Substanzen einzusetzen. Die Düsen und die Kolben wie auch die der Heißluft-Entlötstation entströmende Luft haben eine sehr hohe Temperatur. Berühren, genauso wie das direkte Ausrichten auf den Körper und das Gesicht, sind untersagt, da Verbrennungen eintreten können.
4. Nach längerem Einsatz der Heißluft-Entlötstation kann sich am Endstück Staub ansetzen. Dieser ist regelmäßig zu entfernen, damit die Luftdurchlässigkeit nicht beeinträchtigt wird.

DEDE

1. Eine zu hohe Arbeitstemperatur des Löckolbens kann die Funktionsfähigkeit der Endstücke beeinträchtigen.
2. Die Lötspitze muss regelmäßig, mithilfe eines Schwammes oder mit Flussmitteln, gereinigt werden, um das Oxidieren der Spitze zu vermeiden.

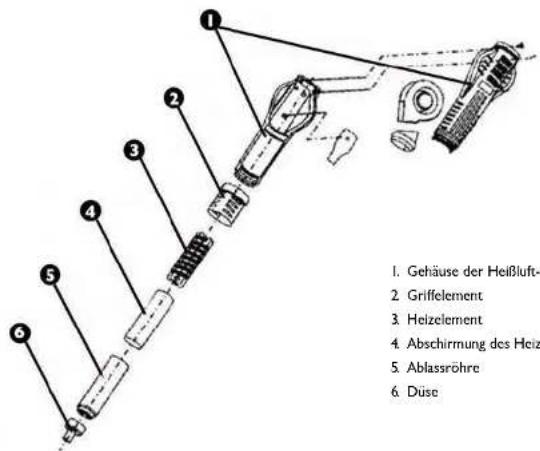

AUSTAUSCH DER HEIZELEMENTE DER HEISSLUFT-ENTLÖTSTATION

1. Gehäuse der Heißluft- 2. Griffelement 3. Heizelement 4. Abschirmung des Heiz 5. Ablassröhre 6. Düse

1. Vor dem Auswechseln des Heizelementes muss überprüft werden, dass die Heißluft-Entlötstation vollkommen abgekühlt isc.
2. Die Schrauben von der Abdeckung des Kolbens sind zu entfernen.
3. Den Griff (2) lösen und die Umfassung des Lötkolbens abnehmen.
4. Den Ventilator vorsichtig herausnehmen und die Schrauben, welche die Platte mit den Leitungen verbindet, vorsichtig herausdrehen.
5. Heizelement von der Plate trennen (hierbei auf die Verbindung der Leitungen achten).
6. Heizelement aus der Umfassung herausnehmen, dabei darauf achten, dass die Leitung für die Erdung nicht beschädigt wird.
7. Das neue Heizelement mit MICA umwickeln und in die Umfassung an die entsprechende Stelle zurückschieben.
8. Schließen Sie die Drahte an die Platte entsprechend ihrer ursprünglichen Verbindung an.
9. Den Lötkolben in der umgekehrten Reihenfolge wieder zusammensetzen.

AUSTAUSCH DES HEIZELEMENTS UND DER LÖTKOLBENSPITZE

I. Mutter zur Festigung der Lötspitze
2. Gehäuse der Lötspitze
3. Lötspitze
4. Mutter mit Heizplattenkabel
5. Feder
6. Heizelement
7. Platte mit Drähten
8. Handgriff

AUSTAUSCH DER LÖTSPITZE UND DES HEIZELEMENTES: Stellen Sie sicher, dass der Lötkolben völlig erkaltet ist.

1. Austausch der Lötspitze: Entfernen Sie die Mutter, die die Abdeckung der Lötspitze sichert und entfernen Sie die Abdeckung. Ersetzen Sie die Lötspitze durch eine Neue, Abdeckung aufsetzen und Mutter festdrehen.
2. Austausch des Heizelementes: Die Mutter, die die Fassung der Lötpitze sichert, abschrauben und die Fassung der Lötpitze herausnehmen. Die Fassung, die das Heizelement (4) sichert, abschrauben und das Heizelement (6) vorsichtig herausschieben, zusammen mit der Platte und den Drähten. austauschen. Dabei auf die Verbindung der Drähte achten.

TAUSCH DER INFRAROTLAMPE UND DES GEHÄUSES

1. Lampengehäuse
2. Ring
3. Quarzscheibe
4. Infrarotlampe
5. Aggregat der Infrarotlampe

1. Lampengehäuse (1) abdrehen und tauschen.
2. Beim Tausch der Infrarotlampe muss man den Ring (2) vorsichtig abnehmen (Passen Sie auf, um die Quarzscheibe nicht zu beschädigen!). Aggregat der Infrarotlampe (5) zerlegen und die Lampe (4) herausnehmen.
3. Zusammenlegen der Lampe umgekehrt.

DE

STANDARDREINIGUNG

Allgemeine Anmerkungen

• Spritzen Sie niemals das Gerät ab. Es dürfen bei der Reinigung keinerlei Bürsten oder Utensillen benutzt werden, welche die Geräteoberfläche beschädigen können.
• Bevor Sie anfangen zu reinigen, trennen Sie das Gerät von der Stromversorgung.

REGELMÄSSIGE PRÜFUNG DES GERÄTES

Prüfen Sie regelmäßig, ob Elemente des Gerätes Beschädigungen aufweisen. Sollte dies der Fall sein, darf das Gerät nicht mehr benutzt werden. Wenden Sie sich umgehend an Ihren Verkäufer um Nachbesserungen vorzunehmen.

Was tun im Problemfall?

Kontaktieren Sie Ihren Verkäufer und bereiten Sie folgende Angaben vor:

• Rechnungs- und Seriennummer (letztere finden Sie auf dem Typenschild)
  • Ggf. ein Foto des defekten Teils
• Ihr Servicemitarbeiter kann besser eingrenzen, worin das Problem besteht, wenn Sie es so präzise wie möglich beschreiben. Formulierungen wie z.B. „das Gerät heißt nicht“ können missverständlich sein und bedeuten, dass das Gerät zu wenig oder eben gar nicht heißt. Dies sind aber zwei verschiedene Fehlerursachen!
• Geben Sie stets den Zustand der Leuchten an, da dies die Diagnose erleichtert. Je detaillierter Ihre Angaben sind, umso schneller kann Ihnen geholfen werden!

ACHTUNG: Öffnen Sie niemals das Gerät ohne Rücksprache mit dem Kundenservice. Dies kann Ihren Gewährleistungsanspruch beeinträchtigen!

IEN

EN

EN

CAUTIONS

KARTA DANYCH TECHNICZNYCH

1. Mutter zur Festigung der Lötspitze
2. Gehäuse der Lötspitze
3. Lötspitze
4. Mutter mit Heizplattenkabel
5. Feder
6. Heizelement
7. Platte mit Drahten
8. Handgriff

Hiermit bestätigen wir, dass die hier in dieser Anleitung aufgeführten Geräte Ce-konform sind.

EN

Umwelt- und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich - rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO- UND ELEKTRONIK - ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).
