MANUALE UTENTE S-LS-15 Basic Stamos

Norme di sicurezza generali per l'utilizzo di apparecchi elettrici:

Per minimizzare il rischio di terite provocate da scottature o bruciature e da un riscaldamento eccessivo dell'apparecchio, si prega di osservare attentamente e rispettare le norme e procedure di sicurezza, prima di utilizzare l'apparecchio. Si prega di leggere attentamente le istruzioni d'uso per comprendere l'esatto funzionamento dell'apparecchio. Conservare attentamente le istruzioni d'uso del prodotto per poterle consultare in caso di necessità. Usare sempre un collegamento alla corrente con messa a terra e con la tensione corretta (vedere le istruzioni o la targhetta sull'apparecchio)!! In caso di dubbi sul corretto allacciamento della messa a terra, far eseguire un controllo da parte di personale qualificato. Non utilizzare mai un cavo difettoso! Non utilizzare l'apparecchio in ambienti umidi e non maneggiarto con le mani bagnate o umide. Proteggere inoltre il dispositivo dall'esposizione diretta ai raggi solari. Utilizzare l'apparecchio in un ambiente protetto e assicurarsi che nessuno possa inciampare sui cavi e/o danneggiarli. Fare in modo che ci sia una circolazione d'aria sufficiente, in quanto un ambiente areato migliora il raffreddamento dell'apparecchio e impedisce il surriscaldamento del prodotto.

Prima di pulire l'apparecchio ingliere il cavo di corrente dalla presa di corrente e pulire il dispositivo utilizzando esclusivamente un panno umido. Evitare l'utilizzo di detergenti (utilizzare per esempio l'aceto) e fare in modo che nessun liquido penetri all'interno dello strumento.

La parte interna di questa apparecchiatura non deve essere manomessa in alcun modo dall'utente. Far eseguire qualsiasi operazione di manutenzione e riparazione esclusivamente da personale qualificato. In caso di manomissione dell'apparecchio da parte di peronale non autorizzato, la garanzia decade ad effetto immediato!

Consigli di utilizzo generali:

• Tutti gli utenti devono leggere attentamente le istruzioni d'uso del dispositivo. Le istruzioni di funzionamento devono essere sempre disponibili al momento dell'utilizzo.
• Assicurarsi che vi sia sempre una corretta aerazione nell'ambiente di lavoro. Mantenere l'apparecchio a una distanza di più di 10 cm dalle pareti o da altri attrezzi e assicurarsi che l'ambiente di lavoro sia correttamente arieggiato.
• Assicurarsi che non vi siano elementi infiammabili vicino all'apparecchio.
• Durante il primo utilizzo può capitare che dall'interno dell'apparecchio fuoriesca del fumo generato dagli elementi riscaldanti. Questo fenomeno è normale normale ed è per questo motivo che l'apparecchio deve essere sempre utilizzato in luoghi sufficientemente ventilati.
• Alcune parti di questo apparecchio possono surriscalcarsi. Per evitare lesioni, fate attenzione a non toccare queste superfici.
• Pulire regolarmente l'apparecchio, in modo da evitare l'accumulo di sporcizia.

SCHEDA TECNICA

Modellu 6131 S-LS-15 Basic
Tensione (V) 230 ~ 50Hz
Corrente nominale (A) 10
Potenza (W) 1415
Temperatura di lavoro (°C)	0 / +40
Temperatura di stoccaggio (°C)	-20 / -80
LAMPADA A INFRAROSSI
Tensione (V) 230 ~ 50Hz
Potenza (W) 150
Ambito di esposizione effettivo (mm) 35 x 35
Gamma di temperatura (°C)	100 - 350

IT IT

STAZIONE SALDANTE
Gamma di temperatura (°C)	200 - 480
Alimentazione (W) 75
Stabilità di temperatura (°C)	±1
Resistenza della punta di saldatura < 2 Ω
Tensione della punta di saldatura < 2 mV
STAZIONE DISSALDANTE AD ARIA CALDA
Gamma di temperatura (°C)	100-480
Alimentazione (W) 700
Stabilità di temperatura (°C)	±1
Velocità di afflusso d'aria (l/min.) 120
RISCALDATORE
Alimentazione (W) 540
Gamma di temperatura (°C)	50 - 200
Superficie della piastra (mm) 120 x 120

CAMPO DI APPLICAZIONE

Il dispositivo è stato progettato per:

1. Saldare o dissaldare elementi elettronici come ad esempio: SOIC, CIRCUITO INTEGRATO, QFP, PLCC, BGA, SMD ecc. in particolare per i moduli di BGA, schede di memoria di apparecchi elettronici.
2. Restringimento, asciugatura di colori, rimozione di collanti, scioglimento, isolamento termico, saldatura di materie plastiche.

L'utence è il solo e unico responsabile dei danni causati da un utilizzo improprio del dispositivo.

COME FUNZIONA L'APPARECCHIO - CONCETTO BASE

Panoramica del prodotto:

Pannello anteriore:

OFF IR HEAT LAMP OFF IR PRE-HEAT PLATE OFF SOLDERING IRON OFF HOT AIR STAMOS 5.5-5 IRDA SMD BGA REWORK STATION

1. Interruttore della lampada a infrarossi
2. Indicazione di temperatura della lampada a infrarossi
3. Indicazione di temperatura del sensore esterno
4. Tasti per la registrazione di temperatura della lampada a infrarossi
5. Interruttore della piastra riscaldante
6. Indicatore della temperatura della piastra riscaldante
7. Tasti per la registrazione di temperatura della piastra riscaldante
8. Interruttore della stazione saldante
9. Indicatore di temperatura della stazione di saldatura
10. Tasti per la registrazione di temperatura della stazione saldante
    II. Interruttore della stazione dissaldante
11. Indicazione di temperatura della stazione dissaldante ad aria calda
12. Tasti per la regolazione della temperatura della stazione dissaldante
13. Regolatore dell'afflusso d'aria

Pannello posteriore:

POWER ON OFF 1 2 3 4 5 °C LIGHTS 6 7 8 F LIGHTS SENSOR

I. Interruttore principale
2. Collegamento di caricamento
3. Collegamento del saldatoio
4. Collegamento del saldatoio ad aria calda
5. Collegamento della lampada a infrarossi
6. Interruttore per l'unità di temperatura (C/F)
7. Interruttore della luce
8. Collegamento della lampada

OPERAZIONI DA EFFETTUARE PRIMA DEL PRIMO UTILIZZO

Controlli da effettuare a ricezione merce

Alla ricezione della confezione verificare che il pacco sia intatto prima di aprirlo. Se la confezione risulta danneggiata, contattare entro 3 giorni la compagnia di trasporto, nonché il rivenditore, documentando i danni il più precisamente possibile. Si prega di non capovolgere la confezione! Nel caso in cui fosse necessario trasportare il pacco, fissarlo in posizione orizzontale in modo da evitare danni il più possibile.

Smaltimento dell'imballaggio

Si prega di conservare l'intero imballaggio (cartone, nastro adesivo e polistirolo), nel caso in cui per problemi di funzionamento fosse necessario rispedire il prodotto al servizio clienti!

MONTAGGIO DEL DISPOSITIVO

Posizionamento del dispositivo

Il dispositivo deve essere posizionato su un piano di lavoro conforme con le dimensioni del dispositivo. Per garantire un utilizzo ottimale dell'apparecchio. Il piano di lavoro deve essere perfettamente in piano, risulta-re asciutto e resistente al calore, nonché posto ad un'altezza adeguata per effettuare il lavoro correttamente.

Assicurarsi che l'alimentazione corrisponda alle specifiche sulla scheda elettrica.

1. Porre il dispositivo su una superficie di lavoro stabile.
2. Collegare l'alimentatore alla corrente.
3. Accendere il dispositivo mediante l'interruttore posto sul retro dell'apparecchio, Accender la lampada a infrarossi con l'interruttore (1).
4. Impostare la temperatura necessaria della lampada con il tasto (4). I display (2) e (3) indicano la temperatura della lampada a infrarossi e la temperatura del sensore esterno.
5. Dopo aver finito con la lavorazione spegnere la lampada tramite il suo apposito interruttore.
6. Se l'apparecchio non viene utilizzato per lunghi periodi di tempo staccarlo dall'alimentazione elettrica.

IT IT

FUNZIONAMENTO DELLA STAZIONE DISSALDANTE AD ARIA CALDA

1. L'apparecchio deve essere posto su un piano stabile; riporre il saldatoio ad aria calda nell'apposito sostegno.
2. Collegare il cavo di rete all'apparecchio e inserire l'ugello desiderato.
3. Collegare l'apparecchio all'interruttore principale situato sul retro, accendere la stazione dissaldante ad aria calda all'interruttore (3): il saldatoio inizierà a scaldarsi
4. Impostazione della temperatura: Con il tasto (13) è possibile impostare la temperatura desiderata che verrà mostrata sul display (12).
5. Impostare l'afflusso d'aria: Impostare l'apporto d'aria desiderato tramite il regolatore dell'afflusso d'aria (14).
6. Una volta terminato l'uso, riporre il dissaldatore ad aria calda sull'apposito supporto e spegnere il dispositivo per mezzo dell'apposito interruttore (11).
7. Se l'apparecchio non viene usato per un periodo di tempo prolungato, scollegarlo dalla rete elettrica.
8. IMPORTANTE: Non ostruire mai durante l'utilizzo le prese d'aria della punta dissaldante: possono risultare gravi danni alle ventole dell'elemento riscaldante

USO DELLA STAZIONE SALDANTE

1. L'apparecchio deve essere posto su un piano stabile; riporre il saldatoio ad aria calda nell'apposito sostegno.
2. Collegare il cavo di rete all'apparecchio e inserire l'ugello desiderato.
3. Collegare l'apparecchio all'interruttore principale situato sul retro, collegare la stazione dissaldante ad aria calda all'interruttore (8); il saldatoio inizierà a scaldarsi
4. Impostazione della temperatura: Con il tasto (10) è possibile impostare la temperatura desiderata che verrà mostrata sul display (9).
5. Una volta terminato l'uso, riporre il dissaldatore ad aria calda sull'apposito supporto e spegnere il dispositivo per mezzo dell'apposito interruttore (8).
6. Se l'apparecchio non viene usato per un periodo di tempo prolungato, scollegarlo dalla rete elettrica.

FUNZIONAMENTO DELLA PIASTRA RISCALDANTE

I. Porre il dispositivo su una superficie di lavoro stabile.
2. Collegare l'alimentatore alla corrente.
3. Accendere l'apparecchio tramite l'interruttore posto sulla parte posteriore accendere la piastra riscaldante con l'interruttore (5).
4. Impostazione della temperatura: Con il tasto (7) è possibile impostare la temperatura desiderata che verrà mostrata sul display (6).
5. Spegnere la piastra riscaldante dopo aver effettuato la lavorazione tramite l'interruttore (5).
6. Se l'apparecchio non viene usato per un periodo di tempo prolungato, scollegarlo dalla rete elettrica.

CAMBIAMENTO DELL'INDICAZIONE DI TEMPERATURA

L'interruttore (6) serve per selezionare lunità di misura della temperatura (°C – Celsius, °F – Fahrenheit)

COMPENSAZIONE DI TEMPERATURA

Modalità compensazione di temperatura - entrata:

• Per la stazione saldante/Stazione dissaldante/piastra riscaldante: Quando i dispositivi sono inseriti, premi per circa 3 secondi entrambi i tasti per la regolazione della temperatura. Il display mostra „00". Con i rispettivi tasti (7)/(10)/(13) impostare il valore della compensazione della temperatura per i singoli dispositivi (-50 °C \~ +50 °C). Dopo aver impostato i valori desiderati tenere premuto il tasto per circa 3 secondi, l'apparecchio memorizzerà le impostazioni e passerà automaticamente alla modalità di funzionamento.
• Correzione della forza della lampada a infrarossi: Con la lampada spenta tenere premuti entrambi i tasti per la regolazione per la temperatura. Qiundi accendere la lampada e aspectare fino a che „20" non compaia sul display. Lasciare poi i tasti e con gli stessi tasti impostare il valore della correzione della temperatura.
• Correzione dell'impostazione dei sensori esterni: accendere la lampada a infrarossi, quindi tenere premuti entrambi i tasti per la regolazione della temperatura contemporaneamente per circa 3 secondi. Sul display viene indicato „00". Lasciare poi i tasti e con gli stessi tasti impostare il valore della correzione della temperatura (-50 °C \~ +50 °C). Dopo aver impostato i valori desiderati tenere premuto il tasto per circa 3 secondi, l'apparecchio memorizzerà le impostazioni e passerà automaticamente alla modalità di funzionamento.

NOTE GENERALI

1. Quando il display mostra „---“ significa che la temperatura in uscita si trova sotto i 100°C e la stazione dissaldante ad aria calda si trova in modalità „STAND BY“. Il saldatoio ad aria calda si trova sul supporto.
2. Quando il display mostra la scritta „S-E” vuol dire che il saldatoio non è collegato; è possibile che vi sia un problema nel sensore della stazione dissaldante ad aria calda
3. All'accensione dell'apparecchio è necessario che entrambi i saldatoi si trovino sui relativi supporti.
4. Occorre assicurarsi che la punca della stazione dissaldante ad aria calda sia pulita e non siano presenti ostacoli o ostruzioni.
5. Durante l'utilizzo di ugelli più piccoli, assicurarsi che il tubo dell'aria corrisponda agli ugelli montati. Inoltre, al fine di evitare il danneggiamento della stazione dissaldante ad aria calda, controllare che non si verifichi un eccessivo afflusso di aria insieme ad una temperatura troppo alta per un periodo di tempo prolungato.
6. A seconda delle esigenze dell'utente, le diverse impostazioni dell'afflusso di aria possono generare lievi differenze di temperatura La distanza minima tra la punta della stazione dissaldante ad aria calda e l'oggetto da lavorare è di 2 mm.
7. Assicurare una buona circolazione di aria nei luoghi in cui l'apparecchio viene utilizzato. Collocare inoltre l'apparecchio in un luogo ben ventilato, in modo da consentire la dissipazione del calore.

NORME DI SICUREZZA

I. Gli ugelli non devono essere installati applicando una forza. Non utilizzare pinze o tenaglie.
2. Prima di sostituire gli ugelli e le estremità, attendere che si siano completamente raffreddati.
3. È proibito collocare l'apparecchio in prossimità di gas, componenti o sostanze facilmente infiammabili. Gli ugelli, i saldatori e l'aria in uscita dalla stazione dissaldante hanno temperature estremamente elevate. Non toccare o esporre direttamente il corpo e il viso a questi elementi, in quanto sussiste il pericolo di ustioni.
4. Al termine di un uso prolungato della stazione dissaldante ad aria calda è possibile che si depositi della polvere sulla parte terminale. La polvere deve essere regolarmente rimossa, per evitare di compromettere la permeabilità dell'aria.

IT IT

1. Una temperatura di lavoro troppo elevata del saldatoio può compromettere il funzionamento delle parti terminali.
2. La punta saldante deve essere pulita regolarmente per mezzo di una spugna o detergenti liquidi per evitare la sua ossidazione.

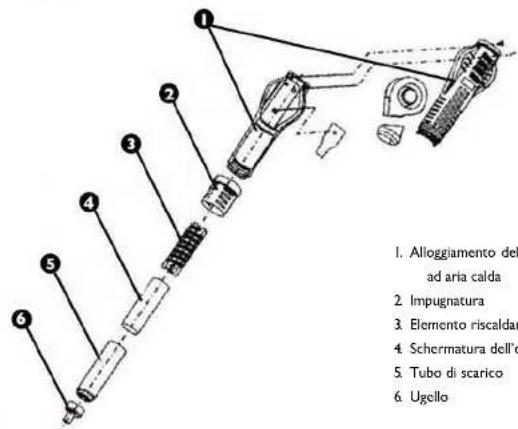

SOSTITUZIONE DEGLI ELEMENTI RISCALDANTI DEL DISSALDATORE AD ARIA CALDA

1. Alloggiamento del ad aria calda 2. Impugnatura 3. Elemento riscaldar 4. Schermatura dell'c 5. Tubo di scarico 6. Ugello

1. Prima di sostituire l'elemento riscaldante, attendere che la stazione dissaldante ad aria calda si sia completamente raffreddata.
2. Rimuovere le viti dal coperchio del saldatore.
3. Allentare la maniglia (2) per rimuovere l'involucro del saldatoio.
4. Rimuovere con cautela il ventilatore e svitare con cura le viti che collegano la piastra con i tubi.
5. Separare l'elemento riscaldance dalla piastra (facendo attenzione al collegamento dei cubi).
6. Rimuovere l'elemento riscaldante dall'involucro, facendo attenzione che la linea non venga danneggiaca a causa della messa a terra.
7. Avvolgere il nuovo elemento riscaldante con fogli di MICA e spingerlo nell'involucro nella posizione corrispondente.
8. Collegare i fill alla piastra in base alla loro connessione originale.
9. Rimontare il saldatoio in ordine inverso.

I. Alloggiamento della stazione dissaldante ad aria calda
2 Impugnatura
3. Elemento riscaldante
4. Schermatura dell'elemento riscaldante
5. Tubo di scarico
6. Ugello

SOSTITUZIONE DELL'ELEMENTO RISCALDANTE E DELLA PUNTA SALDANTE

I. Dado per il fissaggio della punta saldante
2. Alloggiamento della punta saldante
3. Punta saldante
4. Dado con cavo per piastra riscaldante
5. Molla
6. Elemento riscaldante
7. Piastra con cavi
8. Impugnatura

SOSTITUZIONE DELLA PUNTA DI SALDATURA E DELL'ELEMENTO

RISCALDANTE: Assicurarsi che il saldatoio si sia raffreddato.

1. Sostituzione della punta saldante: Svitare il dado che fissa la protezione della punta saldante e rimuovere la protezione. Sostituire la punta di saldatore con una nuova, posizionare il cappuccio e avvitare il dado.
2. Sostituzione dell elemento riscaldante: Svitare il dado alla base della punta saldante e rimuovere la struttura della punta saldante. Svitare la montatura che fissa dell'elemento riscaldante (4) ed estrarre l'elemento riscaldante (6) con attenzione, insieme alla piastra e ai cavi. Sostituire. Prestare particolare attenzione al collegamento dei dati.

SOSTITUZIONE DELLA LAMPADA A INFRAROSSI E DELL'ALLOGGIAMENTO

1. Alloggiamento della lampada
2. Anello
3. Disco di quarzo
4. Lampada a infrarossi
5. Blocco della lampada a infrarossi

I. Spegnere e sostituire l'alloggiamento della lampada (1)
2. Per sostituire la lampada a infrarossi togliere con cautela l'anello (2) (Fare attenzione a non danneggiare la piastra di quarzo!), smontare il blocco della lampada a infrarossi (5) e togliere la lampada (4).
3. Rimontare la lampada.

PULIZIA STANDARD

Note generali

- È severamente vietato esporre il dispositivo a getti d'acqua diretti. È vietato l'uso di spazzole o altri utensili che potrebbero danneggiare le superfici dell'apparecchiatura.

- Prima di effettuare operazioni di pulizia, scollegare il dispositivo dalla corrente.

REGOLARE CONTROLLO DELL'APPARECCHIO

Verificare regolarmente che gli elementi dell'apparecchio non presentino danni. Nel caso si riscontrassero danni, è severamente vietato qualsiasi impiego del dispositivo. Si prega di contattare il venditore di riferimento affinché vengano effettuate le modifiche necessarie.

Cosa fare in caso si verifichino problemi?

Contattare il venditore e fornire i seguenti dati:

- Numero di fatturazione e numero di serie (dei quali l'ultimo si trova sulla targhetta del dispositivo)

- Se possibile fornire una foto del pezzo difettoso

- Provvedete a descrivere il problema che avete riscontrato nel modo più preciso possibile in modo che il servizio clienti sia in grado di circoscrivere il problema e di risolverlo. Descrizioni del tipo „l'apparecchio non riscalda” possono essere ambigue e significare che l'apparecchio si riscalda troppo poco o che non si riscalda per niente. Queste sono tuttavia cause di due disfunzioni ben diverse dell'apparecchio!

- Comunicare sempre la condizione delle spie per facilitare la diagnosi: Più dettagliate sono le informazioni da voi fornite, maggiore è l'aiuto che possiamo fornirvi!
