Produkttyp	Löt- und Entlötstation
Marke	Stamos
Modell	S-LS-12
Stromversorgung	230 V ~ 50 Hz
Leistung	60 W (Station), 65 W (Gerät)
Temperaturbereich	200 °C bis 480 °C
Anzeige	Temperatur in °C oder °F
Spitzenwiderstand	< 2 Ohm
Spitzenspannung	< 2 mV
Temperaturstabilität	± 2 °C
Hauptfunktionen	Löten und Entlöten elektronischer Bauteile (SOIC, CHIP, QFP, PLCC, BGA, SMD usw.)
Wartung und Reinigung	Reinigen Sie die Spitze regelmäßig mit einem feuchten Schwamm; tauschen Sie Heizelement und Spitze bei Bedarf aus
Sicherheit	Vor der Reinigung vom Netz trennen; nicht in der Nähe von brennbaren Gasen verwenden; heiße Teile nicht berühren
Ersatzteile und Reparierbarkeit	Spitzen und Heizelemente austauschbar; Reparaturen nur durch qualifiziertes Personal
Allgemeine Informationen	Mehrsprachige Anleitung verfügbar; Lagertemperatur: -20 °C bis +80 °C; Lagerfeuchtigkeit: 35 bis 45 %

Häufig gestellte Fragen - S-LS-12 Stamos

Wie ändere ich die angezeigte Temperatureinheit (Celsius/Fahrenheit)?

Verwenden Sie den Schalter (3) an der Frontplatte, um zwischen Celsius (°C) und Fahrenheit (°F) umzuschalten.

Was bedeutet die Anzeige 'S-E' auf dem Bildschirm?

Die Anzeige 'S-E' zeigt an, dass der Lötkolben nicht an die Station angeschlossen ist. Überprüfen Sie die Verbindung des Lötkolbens.

Wie stelle ich die Temperatur des Lötkolbens ein?

Drehen Sie den Drehknopf (2), um die gewünschte Temperatur einzustellen. Die Anzeige (4) zeigt zuerst den Sollwert, dann die tatsächliche Temperatur.

Wie ersetze ich die Lötspitze des Lötkolbens?

Stellen Sie sicher, dass der Lötkolben vollständig abgekühlt ist. Entfernen Sie die Befestigungsschraube des Deckels, nehmen Sie die alte Spitze heraus, setzen Sie die neue ein und ziehen Sie die Schraube fest.

Wie reinige ich die Station richtig?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein feuchtes Tuch für die Außenseite. Reinigen Sie die Spitze regelmäßig mit einem feuchten Schwamm oder einem speziellen Reiniger, um Oxidation zu vermeiden.

Was sind die wichtigen Sicherheitshinweise?

Verwenden Sie immer eine geerdete Steckdose. Verwenden Sie das Gerät niemals in feuchter Umgebung. Schalten Sie es aus und ziehen Sie den Stecker vor der Reinigung. Berühren Sie keine heißen Teile. Arbeiten Sie in einem gut belüfteten Bereich.

Warum wird der Lötkolben nicht heiß?

Überprüfen Sie, ob das Gerät mit dem Hauptschalter eingeschaltet ist und der Lötkolben richtig angeschlossen ist. Der Bildschirm muss die Temperatur anzeigen. Wenn 'S-E' erscheint, ist der Lötkolben nicht angeschlossen. Kontaktieren Sie den Kundendienst, wenn das Problem weiterhin besteht.

Kann ich die Station zum Entlöten von SMD-Bauteilen verwenden?

Ja, die Station ist zum Löten und Entlöten von SMD-Bauteilen wie SOIC, QFP, BGA usw. mit der geeigneten Spitze ausgelegt.

Was ist der empfohlene Temperaturbereich zum Löten?

Der Temperaturbereich liegt zwischen 200 °C und 480 °C. Die genaue Temperatur hängt von der Lötart und den Bauteilen ab. Beginnen Sie mit einer niedrigen Temperatur und passen Sie sie nach Bedarf an.

Wie ersetze ich das Heizelement?

Stellen Sie sicher, dass der Lötkolben abgekühlt ist. Schrauben Sie die Befestigungsschraube der Spitzenhalterung heraus, entfernen Sie die Halterung, dann schrauben Sie die Schraube, die das Heizelement hält, heraus. Entfernen Sie vorsichtig das alte Element mit der Anschlussplatte, setzen Sie das neue ein und schließen Sie die Drähte richtig an.

BEDIENUNGSANLEITUNG S-LS-12 Stamos

Allgemeine Sicherheitshinweise bei der Benutzung von Elektrogeräten:

Um das Verletzungsrisiko durch Feuer oder Stromschlag zu minimieren, bitten wir Sie stets einige grundlegende Sicherheitsvorkehrungen zu treffen, wenn Sie dieses Gerät verwenden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig und vergewissern Sie sich, dass keine Fragen offen bleiben. Bewahren Sie diese Betriebsanleitung bitte sorgfältig in der Nähe des Produktes auf, um bei Fragen auch später noch einmal nachschlagen zu können. Verwenden Sie immer einen geerdeten Stromanschluss mit der richtigen Netzspannung (siehe Anleitung oder Typenschild)! Falls Sie Zweifel haben, ob der Anschluss geerdet ist, lassen Sie ihn durch einen qualifizierten Fachmann überprüfen. Benutzen Sie niemals ein defektes Stromkabel! Öffnen Sie dieses Gerät nicht in feuchter oder nasser Umgebung, genauso wenig mit nassen oder feuchten Händen, außerdem sollten Sie das Gerät vor direkter Sonneneinstrahlung schützen. Betreiben Sie das Gerät immer an einem geschützten Ort, sodass niemand auf Kabel treten, über sie fallen und/oder sie beschädigen kann. Sorgen Sie darüber hinaus für ausreichende Luftzirkulation, wodurch Sie die Kühlung des Gerätes verbessern und gleichzeitig Wärmestaus vermeiden.

Ziehen Sie vor der Reinigung dieses Gerätes den Netzstecker und benutzen Sie zur Reinigung nur ein feuchtes Tuch. Vermeiden Sie den Einsatz von Putzmitteln und achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt, bzw. darin verbleibt.

Das Innere dieses Gerätes enthält keine durch den Benutzer zu wartende Teile. Überlassen Sie Wartung, Abgleich und Reparatur qualifiziertem Fachpersonal. Im Falle eines Fremdeingriffs erlischt die Gewährleistung!

Allgemeine Hinweise bei der Benutzung von unseren Geräten:

• Betriebsanweisung aufstellen und Beschäftigte über bestimmungsgemäßen Umgang mit dem Gerät unterweisen. Die Betriebsanweisung muss am Betriebsort jederzeit zugänglich sein.
• Ausreichende Luftzirkulation gewährleisten. Stellen Sie dazu das Gerät in einem Abstand von mehr als 10cm von Wänden oder anderen Geräten auf und sorgen Sie im Nutzungsraum für ausreichende Lüftung.
• Vergewissern Sie sich, dass sich nichts Entzündbares in der Nähe vom Gerät befindet.
• Während der Erstbenutzung kann unter Umständen aus dem Gerätinneren etwas Rauch von den Heizelementen aufsteigen. Dies ist ein ganz normaler Vorgang, es sollte lediglich für eine entsprechende Lüftung gesorgt werden.
• Einige Teile dieses Gerätes können sehr warm werden. Um Verletzungen zu vermeiden, seien Sie beim Berühren dieser Flächen vorsichtig.
• Das Gerät regelmäßig reinigen, damit sich kein Schmutz auf Dauer festsetzen kann.

Modell 6111 S-LS-12
Spannung (V) 230 ~ 50Hz
Nennstrom (A) I
Leistung (W) 65
Arbeitstemperatur ( 0C )	0 - 40
Lagerungstemperatur ( 0C )	-20 / +80
Luftfeuchtigkeit der Lagerung 35 - 45%
LÖTSTATION
Ausgangsleistung (W) 60
Temperaturbereich ( 0C )	200 - 480
Widerstand der Lötspitze < 2ohm
Spannung der Löspitze < 2mV
Temperaturbeständigkeit ± 2 °C

VERWENDUNGSBEREICH

Das Gerät ist vorgesehen für:

Löten oder Entlöten elektronischer Elemente wie beispielsweise: SOIC, CHIP, QFP, PLCC, BGA, SMD uvm.

Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

WIE FUNKTIONIERT DAS GERÄT – DAS GRUNDPRINZIP

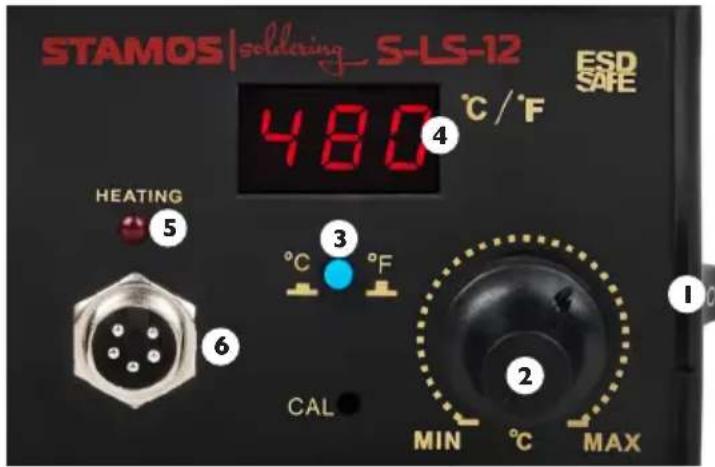

Produktübersicht:

1. Hauptschalter
2. Drehschalter zur Regelung der Temperatur des Lötkolbens
3. Umschalten der Temperatureinheit (F oder C)
4. Anzeige der Temperatur des Löt- kolbens
5. Betriebsanzeige (Erhitzung) des Lötkolbens
6. Anschlussstelle des Lötkolbens

VOR DER ERSTEN BENUTZUNG

Prüfung nach Erhalt der Ware

Bei Erhalt der Ware, prüfen Sie die Verpackung auf Unversehrtheit und öffnen Sie diese. Wenn die Verpackung Beschädigungen aufweist, so setzen Sie sich innerhalb von 3 Tagen in Verbindung mit der Transportgesellschaft und Ihrem Vertriebspartner, und dokumentieren so gut wie möglich die Beschädigungen. Stellen Sie das volle Paket nicht verkehrt herum auf! Sollten Sie das Paket weiter transportieren, achten Sie bitte darauf, dass es horizontal und stabil gehalten wird.

Entsorgung der Verpackung

Es wird darum gebeten, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor) zu behalten, um im Servicefall das Gerät bestmöglich geschützt zurücksenden zu können!

AUFBAU DES GERÄTES

Platzierung des Gerätes

Das Gerät sollte auf eine Arbeitsfläche aufgestellt werden, welche mindestens den Maßen des Gerätes entspricht. Die Arbeitsfläche sollte gerade sein, trocken und eine passende Höhe haben, um eine optimale Arbeitsweise zu ermöglichen und soll hitzebeständig sein.

Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Typenschild entspricht.

BEDIENUNG DER LÖTSTATION

1. Die Einrichtung ist auf stabilen Boden zu legen, der Lötkolben ist in der Halterung zu befestigen.
2. Verbinden Sie das Gerät mittels des Netzsteckers, montieren Sie die gewünschte Lötspitze auf dem Lötkolben.
3. Schalten Sie das Gerät, mittels des an der Seite befindlichen Hauptschalter ein, der Lötkolben wird unter Anwendung des Schalters (1) eingeschaltet, der Lötkolben beginnt sich zu erhitzen.
4. Mit dem Drehschalter (2) ist die gewünschte Temperatur einzustellen, nach der Einstellung der Temperatur wird sie am Display (4) für eine kurze Zeit angezeigt, danach wird die aktuelle Temperatur angezeigt.
5. Während der Erhitzung des Kolbens bis zur erforderlichen Temperatur, leuchtet die Betriebsanzeige (5). Nach der Erreichung der erforderlichen Temperatur durch das Gerät, fängt die Anzeige an zu blinken.
6. Nach dem Ende der Arbeit ist der Lötkolben in der Halterung zu befestigen und mittels des Schalters (1) auszuschalten.

ÄNDERUNG DER ANGEZEIGTEN TEMPERATUREINHEITEN

Der Schalter (3) wird beim Umschalten zwischen den einzelnen angezeigten Temperatureinheiten ( ⁰ C – Celsius, ⁰ F – Fahrenheit) verwendet.

ALLGEMEINE BEMERKUNGEN

I. Wird am Display „S-E“ angezeigt, ist der Lötkolben von der Stromversorgung getrennt.
2. Beim Ausschalten des Geräts muss sich der Kolben in der Halterung befinden.
3. Sorgen Sie für eine gute Belüftung des Raumes, in dem das Gerät verwendet wird. Darüber hinaus sollte sich das Gerät an der Stelle befinden, an welcher guter Luftdurchfluss zur Abführung der Wärme gewährleistet ist.

SICHERHEITSVORKEHRUNGEN

I. Die Lötspitzen dürfen nur im kalten Zustand des Kolbens ausgetauscht werden.
2. Verboten wird die Anwendung des Gerät in der Nähe der Bauteile, leichtbrennbaren Gase oder der anderen Objekte/Quellen dieses Typs. Die Lötspitze des Lötkolbens erhitzt sich sehr stark. Das Anfassen der Kolbenbauteile ist verboten. ACHTUNG vor Verbrennungen!
3. Eine zu hohe Betriebstemperatur des Lötkolbens kann die Funktionalität der Lötspitze reduzieren.
4. Die Lötspitze muss regelmäßig unter Anwendung vom Schwamm und Anti-Oxidationsmittel, so dass die Oxidation des Endstückes verhindert wird.

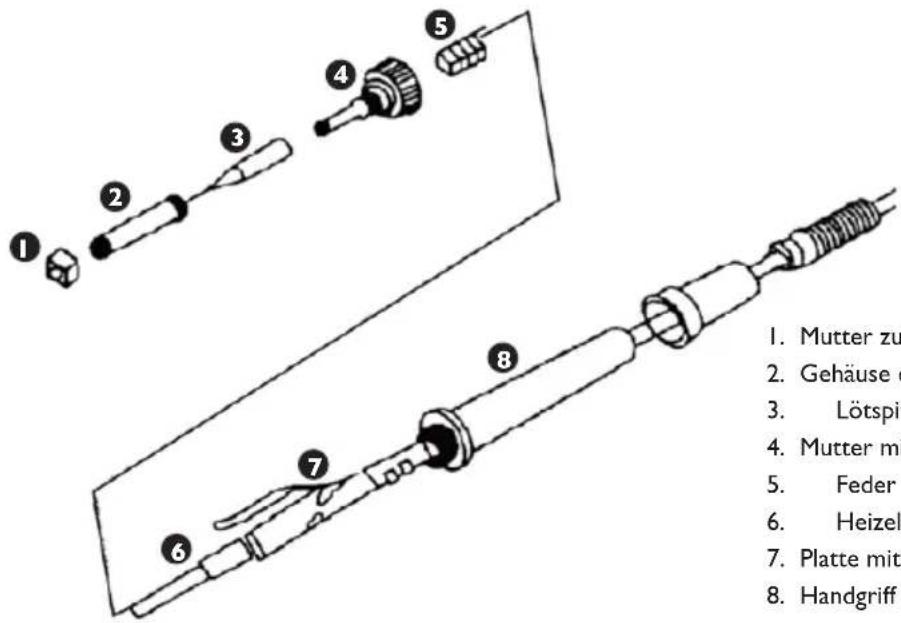

AUSTAUSCH DES HEIZELEMENTS UND DER LÖTKOLBENSPITZE

I. Mutter zur Festigung der Lötspitze
2. Gehäuse der Lötspitze
3. Lötspitze
4. Mutter mit Heizplattenkabel
5. Feder
6. Heizelement
7. Platte mit Drähten
8. Handgriff

Austausch der Lötspitze und des Heizelementes stellen Sie sicher, dass der Lötkolben völlig erkaltet ist.

I. Austausch der Lötspitze: Entfernen Sie die Mutter, die die Abdeckung der Lötspitze sichert und entfernen Sie die Abdeckung. Ersetzen Sie diese durch eine neue, Abdeckung aufsetzen und Mutter festdrehen.
2. Austausch des Heizelementes: Die Mutter, welche die Fassung der Lötspitze sichert, abschrauben und die Fassung der Lötspitze herausnehmen. Die Fassung, die das Heizelement (4) sichert, abschrauben und das Heizelement (6) vorsichtig herausschieben, zusammen mit der Platte, mit den Drähten, austauschen. Dabei auf die Verbindung der Drähte achten.

STANDARDREINIGUNG

Allgemeine Anmerkungen

• Spritzen Sie niemals das Gerät ab. Es dürfen bei der Reinigung keinerlei Bürsten oder Utensilien benutzt werden, welche die Geräteoberfläche beschädigen können.
• Bevor Sie anfangen zu reinigen, trennen Sie das Gerät von der Stromversorgung

REGELMÄSSIGE PRÜFUNG DES GERÄTES

Prüfen Sie regelmäßig, ob Elemente des Gerätes Beschädigungen aufweisen. Sollte dies der Fall sein, wenden Sie sich an Ihren Verkäufer, um Nachbesserungen vorzunehmen.

Was tun im Probl emfall?

Kontaktieren Sie Ihren Verkäufer und bereiten Sie folgende Angaben vor:

• Rechnungs- und Seriennummer (letztere finden Sie auf dem Typenschild)
  • Ggf. ein Foto des defekten Teils
• Ihr Servicemitarbeiter kann besser eingrenzen, worin das Problem besteht, wenn Sie es so präzise wie möglich beschreiben. Formulierungen wie z.B. „das Gerät heizt nicht“ können missverständlich sein, und bedeuten, dass das Gerät zu wenig oder eben gar nicht heizt. Dies sind aber zwei verschiedene Fehlerursachen!
• Geben Sie stets den Zustand der Leuchten an, da dies die Diagnose erleichtert. Je detaillierter Ihre Angaben sind, umso schneller kann Ihnen geholfen werden!

ACHTUNG: Öffnen Sie niemals das Gerät ohne Rücksprache mit dem Kundenservice. Dies kann Ihren Gewährleistungsanspruch beeinträchtigen!

IEN

CAUTIONS

Hiermit bestätigen wir, dass die hier in dieser Anleitung aufgeführten Geräte CE-konform sind.

EN

Umwelt- und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich - rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO- UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).
