S-LS-12 - Svářecí stroj Stamos - Bezplatný návod k obsluze

Typ produktu	Pájecí a odpájecí stanice
Značka	Stamos
Model	S-LS-12
Napájení	230 V ~ 50 Hz
Výkon	60 W (stanice), 65 W (přístroj)
Rozsah teplot	200 °C až 480 °C
Displej	Teplota ve °C nebo °F
Odpor hrotu	< 2 ohmy
Napětí hrotu	< 2 mV
Stabilita teploty	± 2 °C
Hlavní funkce	Pájení a odpájení elektronických součástek (SOIC, CHIP, QFP, PLCC, BGA, SMD atd.)
Údržba a čištění	Pravidelně čistěte hrot vlhkou houbičkou; v případě potřeby vyměňte topné těleso a hrot
Bezpečnost	Před čištěním odpojte ze sítě; nepoužívejte v blízkosti hořlavých plynů; nedotýkejte se horkých částí
Náhradní díly a opravitelnost	Hroty a topná tělesa jsou vyměnitelná; opravy smí provádět pouze kvalifikovaný personál
Obecné informace	Návod v několika jazycích k dispozici; skladovací teplota: -20 °C až +80 °C; skladovací vlhkost: 35 až 45 %

Často kladené otázky - S-LS-12 Stamos

Jak změnit zobrazenou jednotku teploty (Celsius/Fahrenheit)?

Použijte přepínač (3) na předním panelu pro přepínání mezi Celsiem (°C) a Fahrenheitem (°F).

Co znamená zobrazení 'S-E' na displeji?

Zobrazení 'S-E' znamená, že pájka není připojena ke stanici. Zkontrolujte připojení pájky.

Jak nastavit teplotu pájky?

Otáčejte otočným knoflíkem (2) pro nastavení požadované teploty. Displej (4) nejprve zobrazí nastavenou hodnotu, poté skutečnou teplotu.

Jak vyměnit hrot pájky?

Ujistěte se, že je pájka zcela vychladlá. Odstraňte upevňovací šroub krytu, vyjměte starý hrot, vložte nový a utáhněte šroub.

Jak správně čistit stanici?

Odpojte přístroj ze sítě. Na vnější povrch použijte vlhký hadřík. Hrot pravidelně čistěte vlhkou houbičkou nebo speciálním čističem, aby nedocházelo k oxidaci.

Jaké jsou důležité bezpečnostní pokyny?

Vždy používejte uzemněnou zásuvku. Nikdy nepoužívejte přístroj ve vlhkém prostředí. Před čištěním vypněte a odpojte. Nedotýkejte se horkých částí. Pracujte na dobře větraném místě.

Proč se pájka nezahřívá?

Zkontrolujte, zda je přístroj zapnutý hlavním vypínačem a zda je pájka správně připojena. Displej by měl zobrazovat teplotu. Pokud se zobrazí 'S-E', pájka není připojena. Pokud problém přetrvává, kontaktujte zákaznický servis.

Mohu použít stanici k odpájení SMD součástek?

Ano, stanice je určena k pájení a odpájení SMD součástek, jako jsou SOIC, QFP, BGA atd., s vhodným hrotem.

Jaký je doporučený rozsah teplot pro pájení?

Rozsah teplot je 200 °C až 480 °C. Přesná teplota závisí na typu pájky a součástek. Začněte s nižší teplotou a upravte podle potřeby.

Jak vyměnit topné těleso?

Ujistěte se, že je pájka vychladlá. Odšroubujte upevňovací šroub držáku hrotu, vyjměte držák, poté odšroubujte šroub držící topné těleso. Opatrně vyjměte staré těleso s drátěnou destičkou, vložte nové a správně připojte vodiče.

NÁVOD K OBSLUZE S-LS-12 Stamos

Obecné bezpečnostní pokyny při používání elektrických zařízení:

Aby se minimalizovalo riziko zranění v důsledku požáru nebo úrazu elektrickým proudem, dodržujte základní bezpečnostní principy při používání zařízení. Přečtete si pečlivé tento návod a ujistěte se, že jste si našli odpovědi na všechny Vaše otázky týkající se tohoto zařízení. Uschovejte tento návod v blízkosti zařízení pro pozdější použití. Vždy používejte uzemnění se správným síťovým napětím (viz návod nebo typový štítek)! V případě pochybnosti o tom, zda je připojení uzemněno, svěřte kontrolu kvalifikovanému odborníkovi. Nikdy nepoužívejte poškozený napájecí kabel! Zařízení by nemělo být otevřeno ve vlhkém nebo mokrém prostředí ani mokrýma nebo vlhkýma rukama. Kromě toho chraňte zařízení před přímým slunečním zářením. Vždy používejte zařízení na bezpečném místě tak, aby nikdo nemohl šlápnout, zakopnout a/nebo poškodit kabel. Před čištěním zařízení vytáhněte zástrčku ze zásuvky, k čištění používejte pouze vlhký hadřík. Nepoužívejte čisticí prostředky a dbejte na to, aby se jakákoliv kapalina nedostala do zařízení.

Vypněte zařízení ihned po zjištění nesrovnalostí ve způsobu jeho fungování. Vytáhněte zástrčku ze zásuvky, když není zařízení používáno. Údržbu, nastavení a opravy zařízení svěřte odbornému personálu. V případě oprav prováděných třetími osobami záruka zaniká!

Obecné pokyny při používání:

• Připravte a poskytněte návod k obsluze a provedte školení zaměstnanců v rozsahu manipulace se zařízením v souladu s jeho určením. Návod by měl být vždy uschován na místě provozu zařízení.
• Zajistěte dostatečnou cirkulaci vzduchu. Za tímto účelem musí být zařízení umístěno více než 10 cm od stěny nebo dalších zařízení, zajistěte dostatečnou cirkulaci v místnosti, kde je zařízení provozováno.
• Ujistěte se, že v blízkosti zařízení nejsou žádné hořlavé látky nebo předměty.
• V některých případech při prvním použití z vnitřní části zařízení může unikat kouř z topných prvků. To je zcela normální. Zajistěte dostatečnou cirkulaci vzduchu.
  • Některé prvky zařízení se silně zahřívají. Aby se zabránilo zranění, budťe opatrní při dotyku těchto povrchů.
• Pravidelně čistěte zařízení, aby nedošlo k trvalému usazovaní nečistot.

TECHNICKÁ SPECIFIKACE

Model 6111 S-LS-12
Napětí (V) 230 ~ 50Hz
Jmenovitý proud (A) 1
Výkon (W) 65
Provozní teplota (°C) 0 - 40
Skladovací teplota (°C) -20 / +80
Skladovací vlhkost 35 - 45%
PÁJECÍ STANICE
Výstupní výkon (W) 60
Teplotní rozsah (°C) 200 - 480
Odpor hrotu < 2ohm
Napětí hrotu < 2mV
Stabilita teploty ± 2°C

OBLAST POUŽITÍ

Zařízení je určeno pro:

Různého typu pájení nebo rozpájení elektronických prvků jako jsou: SOIC, CHIP, QFP, PLCC, BGA, SMD apod.

Odpovědnost za veškeré škody vzniklé v důsledku použití v rozporu s určením nese uživatel.

FUNGOVÁNÍ ZAŘÍZENÍ – ZÁKLADNÍ PRINCIP

Konstrukce zařízení:

PŘED PRVNÍM POUŽITÍM

Kontrola po převzetí zboží

V okamžiku převzetí zboží zkontrolujte, zda není obal poškozen a otevřete jej. Pokud je obal poškozen, obraťte se do 3 dnů na dovozce nebo distributora a zdokumentujte poškození nejlepším možným způsobem. Neumístújte plný obal vzhůru nohama! Pokud bude obal opět přepravován, dbejte na to, aby byl umístěn pevně ve vodorovné poloze.

Likvidace obalu

Uschovejte prvky obalu (kartony, plastové pásky a polystyren), aby v prípadě potřeby dát zařízení do servisu, bylo zařízení dobře chráněno během přepravy!

MONTÁŽ ZAŘÍZENÍ

Umístění zařízení

Zařízení by mělo být umístěno na provozní ploše, jíž rozměry odpovídají rozměrům zařízení. Za účelem umožnit optimální provoz zařízení, by měla být provozní plocha rovná, suchá, na odpovídající výšce a odolná vůči teplu.

Pamatujte, aby napájení zařízení odpovídalo údajům na typovém štítku!

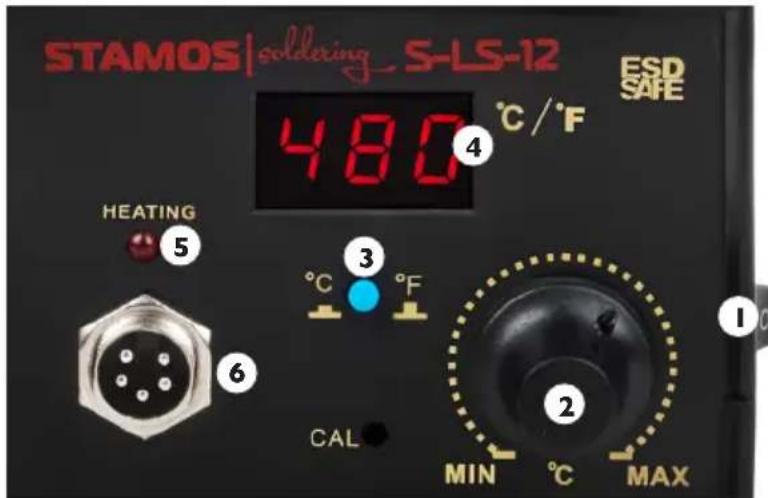

OVLÁDÁNÍ PÁJECÍ STANICE

1. Umístěte zařízení na stabilní ploše, páječku umístěte do držáku.

2. Připojte napájecí kabel, namontujte v páječce příslušný pájecí hrot.

3. Zapněte páječku spínačem (1), páječka se začne zahřívat.

4. Otočným knoflíkem (2) nastavte požadovanou teplotu, po nastavení teploty displej (4) zobrazí ji na chvíli, a potom bude zobrazovat aktuální teplotu páječky.

5. Když se páječka zahrívá do požadované teploty, bude indikátor (5) svítit. Jakmile zařízení dosáhne požadovanou teplotu, indikátor začne pravidelně blikat.

6. Po ukončení práce umístěte páječku do držáku a vypněte hřání páječky spínačem (1).

7.

ZMĚNA ZOBRAZENÍ JEDNOTEK TEPLOTY

Přepínač (3) slouží k nastavení zobrazení teploty v požadovaných jednotkách (°C – Celsia, °F – Farenheita)

OBECNÉ POZNÁMKY

1. Pokud se na displeji zobrazí „S-E“ znamená, že je páječka odpojená.

2. V okamžiku zapínání zařízení páječka se musí nacházet v držáku.

3. Zajistěte dobré větrání místnosti, kde je zařízení používáno. Kromě toho by mělo být zařízení umístěno v místě s dobrou cirkulací vzduchu pro odvod tepla.

BEZPEČNOSTNÍ INFORMACE

1. Pájecí hroty lze vyměnit pouze když je páječka zcela chladná.

2. Je zakázáno používat zařízení v blízkosti hořlavých materiálů, plynů nebo jiných tohoto typu předmětů. Hrot páječky má velmi vysokou teplotu, je zakázáno se dotýkat prvků páječky. To může způsobit popáleniny.

3. Příliš vysoká provozní teplota páječky může snížit funkčnost pájecího hrotu.

4. Pájecí hrot musí být čištěn pravidelně houbičkou a tavidlem, aby se zabránilo oxidaci hrotu

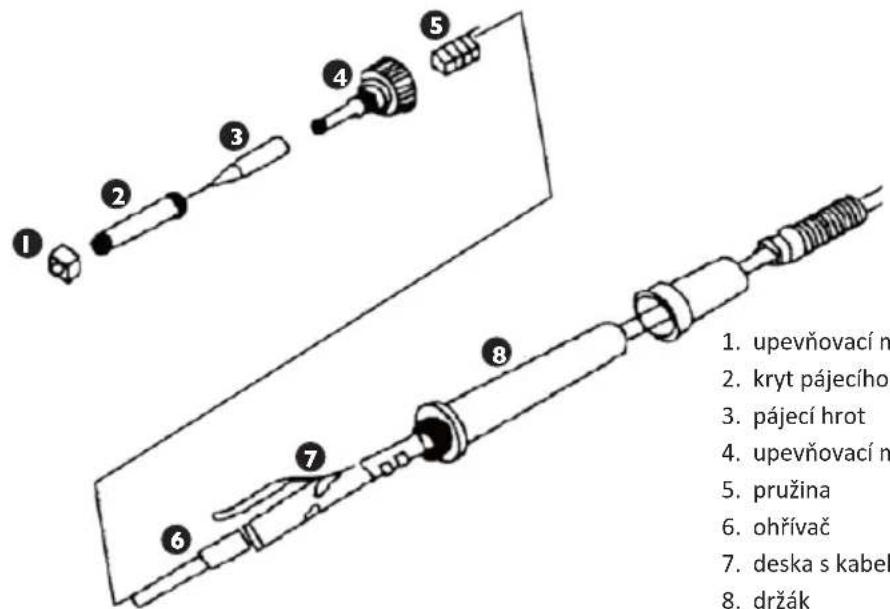

VÝMĚNA OHŘÍVAČE A HROTU PÁJEČKY

1. upevňovací matice krytu pájecího hrotu
2. kryt pájecího hrotu
3. pájecí hrot
4. upevňovací matice ohřívače s deskou s kabely
5. pružina
6. ohřívač
7. deska s kabely
8. držák

Před výměnou pájecího hrotu a ohřívače se ujistěte, že je páječka zcela chladná.

1. VÝMĚNA PÁJECÍHO HROTU: Odšroubujte upevňovací matici krytu pájecího hrotu a odstraňte kryt hrotu. Vyměňte hrot za nový, umístěte kryt a sešroubujte.
2. VÝMĚNA OHŘÍVAČE: Odšroubujte upevňovací matici pájecího hrotu a odstraňte kryt hrotu. Odšroubujte upevňovací matici ohřívače (4) a jemně vysuňte ohřívač (6) spolu s deskou s kabely (7). Vyměňte všechno, dejte pozor na připojení kabelů.

STANDARDNÍ ČIŠTĚNÍ

Obecné poznámky

• Nikdy nepostřikujte zařízení vodou. K čištění nepoužívejte žádné kartáče či nástroje, které by mohly poškodit povrch zařízení.
• Pred čištěním zařízení odpojte jej od zdroje napájení.

PRAVIDELNÁ KONTROLA ZAŘÍZENÍ

Pravidelně kontrolujte, zda nejsou součásti zařízení poškozeny. Když jsou součásti poškozeny, obratte se na prodejce a požádejte o jejich opravu.

Co dělat, když se objeví nějaký problém?

Obratte se na prodejce a poskytněte následující informace:

• číslo faktury a sériové číslo (sériové číslo je uvedeno na typovém štítku).
• případně foto vadného dílu.
  • Pracovník servisních služeb lépe posoudí problém, když tento bude popsán tak přesně, jak je to možné.

Fráze jako např. „zařízení nehřeje” může být dvojznačná a může znamenat jak to, že hřeje zařízení slabě, tak i to, že nehřeje vůbec. Jedná se o dvě různé příčiny poruch!

Čím podrobnější informace, tím rychlejší řešení problému!

VAROVÁNÍ: Nikdy neotevírejte zařízení bez konzultace se servisním střediskem. To může vést ke ztrátě záruky!
