MANUAL DE USUARIO S-LS-12 Stamos
MEDIDAS DE SEGURIDAD
Instrucciones generales sobre seguridad en el uso de dispositivos eléctricos:
Para reducir el riesgo de lesiones por quemadura o electrocución, le rogamos que tenga en cuenta ciertas instrucciones de seguridad cuando utilice este aparato. Lea detenidamente el manual de instrucciones de este dispositivo y asegúrese de entender todas las consignas de seguridad. Conserve este manual de instrucciones para posibles consultas posteriores.
Antes de conectar el aparato asegúrese que el enchufe dispone de toma de tierra y que los datos de conexión (tensión y frecuencia) de la placa en el producto coinciden con los de la red eléctrica. Es imprescindible que estos datos coincidan para no originar daños en el aparato. En caso de duda, consulte a un técnico electricista. No utilice el dispositivo si el cable está dañado! No abra este aparato en un entorno con mucha humedad, ni tampoco con las manos mojadas. Evite exponer este aparato a la radiación solar directa. Ubique este producto en un lugar con suficiente ventilación y seguro, de manera que nadie pueda pisar o tropezarse con el cable.
Desconecte el equipo del suministro eléctrico antes de proceder con su limpieza y utilice un trapo húmedo para este fin. Evite el uso de detergentes y tenga especial cuidado a que ningún líquido penetre en el aparato.
El mantenimiento de los componentes del dispositivo debe de ser realizado por técnicos autorizados. Una intervención por personal no autorizado conlleva la pérdida de la garantía.
Instrucciones generales sobre el uso de nuestros aparatos:
- Familiarícese con este manual de instrucciones y forme a terceras personas que puedan tener acceso a este dispositivo. Este manual debe de estar siempre disponible en el sitio de trabajo. Mantenga este manual de instrucciones siempre cerca del sitio de trabajo.
- Garantice suficiente circulación de aire alrededor de este aparato, dejando una distancia de 10 cm entre el dispositivo y la pared u otro dispositivo.
- Cerciórese de no colocar ningún producto inflamable cerca de esta máquina.
- Durante el primer uso, puede que salga algo de humo de la resistencia de este aparato. Garantice por ello, una buena ventilación alrededor del aparato.
- Algunas partes del aparato pueden llegar a calentarse considerablemente. Para evitar daños, tenga cuidado antes de tocarlas.
- Limpie regularmente el dispositivo, para evitar que la suciedad se incruste de permanentemente.
INFORMACIÓN TÉCNICA
Modelo 6111 S-LS-12
Temperatura del almacenaje (°C) -20 / +80
Humedad relativa de almacenaje 35 - 45%
ESTACIÓN DE SOLDADURA
Corriente de salida (W) 60
Rango de temperatura(°C) 200 - 480
Resistencia del soldador < 2ohm
Tensión del cautín < 2mV
Resistencia a la temperatura ± 2°C
CAMPO DE APLICACIÓN
El equipo ha sido diseñado para:
Soldar y desoldar elementos electrónicos como: SOIC, CHIP, QFP, PLCC, BGA, SMD, etc.
FUNCIONAMIENTO DEL EQUIPO - PRINCIPIO BÁSICO

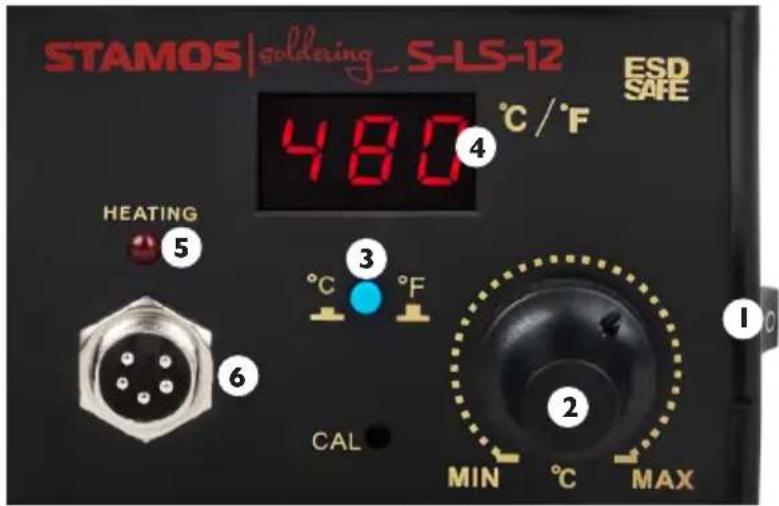

Descripción del producto:
2. Regulador de temperatura del soldador
3. Cambio de la unidad de temperatura (F o C)
4. Indicador de temperatura del soldador
5. Piloto luminoso de calentamiento del soldador
6. Punto de conexión del cautín
ANTES DEL PRIMER USO
Comprobación a realizar tras la recepción de la mercancía
A la recepción de la mercancía, compruebe el estado del embalaje con detenimiento y ábralo. A la recepción del producto cerciórese que el embalaje no presenta daños y proceda a abrirlo. En caso de que el paquete presentara desperfectos, le rogamos que se ponga en contacto tanto con el transportista como con el vendedor y documente el alcance de los daños de la manera más precisa posible. Nunca dé vuelta al paquete.
Retirada del embalaje
¡Rogamos mantenga el embalaje original (cartón, bridas de plástico y poliestireno), para poder devolver el aparato lo mejor protegido posible, en caso de que fuera necesaria una reparación!
MONTAJE DE LA MÁQUINA
Colocación del equipo
El equipo se debe instalar en una superficie de trabajo que tenga por lo menos las mismas dimensiones que el dispositivo. La superficie de trabajo debe ser plana, seca y debe de tener una altura que permita trabajar cómodamente. Asimismo, cerciórese de que la superficie sea resistente al calor.
Asegúrese de que la fuente de alimentación se corresponde con las indicaciones en la placa características técnicas.
OPERACIÓN DE LA ESTACIÓN DE SOLDADURA
I. Coloque el aparato en una superficie estable y la pistola de aire en el soporte previsto para ese fin.
2. Enchufe el equipo a la corriente y monte la punta correspondiente en el cautín.
3. Encienda el equipo a través del interruptor situado en el lateral, la unidad de soldar se enciende con el interruptor (1) y el cautín empezará a calentarse.
4. Regule la temperatura de trabajo, utilizando el regulador (2). Tras seleccionar la temperatura deseada, esta se mostrará en brevemente en el display (4) y a continuación se indicará la temperatura actual del cautín.
5. Durante el calentamiento del cautín el piloto luminoso (5) se iluminará y una vez alcanzada la temperatura seleccionada, empezará a parpadear.
- Después concluir el trabajo vuelva a colocar el cautín en el soporte y apague la unidad con el interruptor (I).
CAMBIO DE LA UNIDAD DE TEMPERATURA (C/F)
El interruptor (3) sirve para el ajuste la temperatura en las unidad deseada (°C - centigrados, °F - Fahrenheit).
OBSERVACIONES GENERALES
I. Si la pantalla muestra „S-E“ significa que la unidad de soldadura no está conectada a la corriente.
2. Antes de apagar el equipo, asegúrese de que el cautín está en el soporte.
3. Prevea una buena ventilación en la estancia donde ubique el dispositivo para ayudar a disipar el calor.
MEDIDAS DE SEGURIDAD
I. Antes de sustituir cualquiera las puntas del cautín, asegúrese de que se han enfriado.
2. Está prohibido colocar el aparato cerca de gases o líquidos inflamables. La punta del soldador alcanza una alta temperatura. Esta terminantemente prohibido tocar los componentes del cautín mientras estén calientes. ¡ATENCIÓN: riesgo de quemaduras!
3. Una excesiva temperatura del soldador puede reducir la vida útil de la punta del cautín.
4. Limpie la punta del cautín con regularidad, utilizando una esponja o fundente, para evitar su oxidación.
SUSTITUCIÓN DE LA RESISTENCIA Y DE LA PUNTA DEL CAUTÍN
I. Tuerca para la fijación de la punta
2. Cubierta de la punta
3. Punta de soldadura
4. Tuerca con cable a la placa calefactora
5. Muelle
6. Resistencia
7. Placa con alambres
8. Mango
Antes de proceder con el cambio de la punta de soldadura o de la resistencia, espere a que el cautín se enfríe.
I. Cambio de la punta de soldadura: Desenrosque la tuerca que fija el tapón de la punta y retírelo. A continuación proceda a cambiar la punta por una nueva, vuelva a poner el tapón y enroscar la tuerca.
2. Sustitución de la resistencia: Desenrosque la tuerca que fija la carcasa del cautín, y retire esta cobertura. A continuación retire la tapa de la resistencia (4) y desenrosque con cuidado la tuerca (6) junto con la placa con los alambres, prestando especial atención a no dañarlos.
LIMPIEZA ESTÁNDAR
Recomendaciones generales
• Evite mojar el dispositivo. Para la limpieza no utilice cepillos o utensilios que puedan dañar la superficie del aparato.
- Antes de proceder con la limpieza, desconecte el dispositivo del suministro eléctrico.
COMPROBACIONES REGULARES A REALIZAR EN EL DISPOSITIVO
Compruebe periódicamente que los componentes del equipo no estén dañados.
En caso de avería, diríjase al vendedor para solucionar el problema.
¿Qué hacer en caso de problemas?
Póngase en contacto con el vendedor y prepare la siguiente información:
- Número de factura o de serie (éste último lo encontrará en la placa de informaciones técnicas en el dispositivo)
- En caso de necesidad, tome una foto de la pieza averiada.
- Cuanto más detallada sea la información que nos aporte, más rápido y exacto podrá ser el diagnóstico de nuestro servicio post-venta. Informaciones como p. ej.: „el dispositivo no calienta“ pueden ser confusas y significar que el equipo no calienta nada o que calienta muy poco. Lo cual puede tener origen en 2 causas diferentes.
- Indique siempre el estado de los pilotos luminosos para que podamos elaborar un diagnóstico a la mayor brevedad posible: ¡En cuanto más detallada sea la información, más rápida será la solución!
NOTA: Nunca abra el equipo sin consultar previamente a nuestro servicio post -venta. ¡Esto puede llevar a una pérdida de la garantía!
IFR
CONSIGNES DE SÉCURITÉ
Por la presente confirmamos que los dispositivos detallados en este manual son conformes con las normativas de la CE.
