S-LS-10 - Machine de soudure Stamos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station de soudage et dessoudage professionnelle 3-en-1 (fer à souder, station à air chaud, plaque chauffante)
Marque	Stamos
Modèle	S-LS-10
Alimentation électrique	230 V ~ 50 Hz
Courant nominal	15 A
Puissance totale	1270 W
Plage de température ambiante de fonctionnement	0 °C à +40 °C
Température de stockage	-20 °C à -80 °C (vérifier notice)
Humidité de stockage	35 % à 45 %
Station de soudage (fer à souder)	Plage de température : 200 °C – 480 °C, puissance 75 W, précision ±1 °C, résistance de panne < 2 Ω, tension de panne < 2 mV
Station de dessoudage à air chaud	Plage de température : 100 °C – 480 °C, puissance 650 W, précision ±1 °C, débit d'air max 130 L/min
Plaque chauffante	Plage de température : 50 °C – 400 °C, précision ±2 °C, surface 120 × 120 mm
Fonctions principales	Soudage, dessoudage, préchauffage de circuits imprimés, rétreint thermique, décapage de peinture, dégivrage
Affichage	Écrans numériques pour fer, air chaud et plaque ; affichage du débit d'air
Réglages	Température par touches (+/-), débit d'air par bouton rotatif, compensation de température réglable de -50 à +50 °C
Unité de température	°C ou °F (sélectionnable)
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon humide ; ne pas utiliser de produits agressifs ; nettoyer régulièrement les buses et les pannes ; confier l'intérieur à un professionnel
Sécurité	Mise à la terre obligatoire ; protection contre les surchauffes ; ne pas obstruer les entrées d'air ; utiliser sur surface résistante à la chaleur ; débrancher avant nettoyage
Pièces détachées et réparabilité	Pannes, buses, éléments chauffants remplaçables par l'utilisateur après refroidissement ; autres réparations par un service agréé sous peine de perte de garantie
Accessoires fournis	Fer à souder, station air chaud avec buses, plaque chauffante, supports, pannes

FOIRE AUX QUESTIONS - S-LS-10 Stamos

Comment changer l'unité de température entre °C et °F ?

Utilisez l'interrupteur (6) pour basculer entre Celsius et Fahrenheit. L'affichage changera immédiatement.

Que signifie l'affichage '---' sur l'écran ?

L'affichage '---' indique que la température de sortie est inférieure à 100 °C et que la station à air chaud est en mode Stand By (veille) lorsque la buse est sur son support.

Que faire si l'écran affiche 'SE' ?

L'erreur 'SE' signifie que le fer à souder n'est pas branché ou qu'il y a un problème avec le capteur. Vérifiez la connexion et, si le problème persiste, contactez le service client.

Comment régler la compensation de température ?

Allumez la station concernée, puis appuyez simultanément sur les touches de diminution de température (8 ou 10) pendant 3 secondes. L'écran affiche '00', utilisez les touches +/- pour ajuster de -50 à +50 °C. L'appareil enregistre automatiquement après 5 secondes.

Puis-je utiliser l'appareil sans le support de buse ou de fer ?

Non, le fer à souder et la buse à air chaud doivent toujours être placés sur leur support respectif pendant le fonctionnement et après utilisation pour éviter les brûlures et dommages.

Comment nettoyer la panne du fer à souder ?

Nettoyez régulièrement la panne avec une éponge humide ou un liquide de nettoyage spécial pour éviter l'oxydation. Assurez-vous que l'appareil est débranché et refroidi.

Peut-on remplacer soi-même l'élément chauffant ?

Oui, vous pouvez remplacer l'élément chauffant du fer à souder ou de la buse à air chaud après refroidissement complet. Suivez les instructions de la notice : dévissez les vis, retirez l'élément défectueux et installez le neuf en respectant le branchement des fils.

L'appareil émet de la fumée lors de la première utilisation, est-ce normal ?

Oui, c'est normal. Les éléments chauffants neufs peuvent dégager de la fumée lors du premier chauffage. Assurez une bonne ventilation et laissez l'appareil fonctionner quelques minutes.

Quelle est la distance minimale entre la buse à air chaud et l'objet à traiter ?

La distance minimale recommandée est de 2 mm. Ne pas approcher davantage pour éviter d'endommager les composants.

Comment entretenir la plaque chauffante ?

Nettoyez la surface de la plaque après chaque utilisation avec un chiffon doux et sec. Ne versez jamais de liquide sur la plaque. Vérifiez régulièrement l'état du câble d'alimentation et de la prise.

MODE D'EMPLOI S-LS-10 Stamos

Consignes de sécurité générales pour de l'utilisation des apparils électriques:

Afin de diminuer les risques de brûlures, d'incendie ou d'électrocution, veuillez observer constamment ces quelques consignes de sécurité de base lors de l'utilisation de l'appareil. Veuillez tire soigneusement ces instructions d'emploi et assurez-vous que vous avez trouve réponse à toutes vos questions avant d'utiliser l'appareil. Conservez soigneusement ce manuel à proximate du produit pour pouvoir le consulter au cas où vous nécessiteriez des informations. Utilisez toujours un raccord électricque relié à la terre avec une tension adaptée à votre appareil (voir manuel d'utilisation ou plaque signalétique)! Si vous avez des doutes sur le fait que votre prise soit reliée à la terre, faites-la vérifier par un spécialiste qualifié. N'utilise jamais un cable électricque défectueux! N'ouvre pas l'appareil dans un environnement humide ou mouillé, ni avec des mains humides ou mouillées. L'appareil doit également être protégé des rayons directs du soleil. Ne mettez l'appareil en marche que dans un espace protégé, de manière à ce que personne ne marche sur les cables, ne se prenne les pieds dedans ni ne les abîme. Veillez également à ce que la piece soit aérée et que l'air y circule bien, afin de faciliter le refroidissement de l'appareil et d'éviter les surchauffes.

Veuillez debrancher l'appareil avant de le nettoyer et veuillez n'utiliser qu'un chiffon mouillé pour le nettoyage. Évitez d'utiliser des produits de nettoyage et assurez-vous qu'aucun liquide ne s'infiltré / reste dans l'appareil. L'intérieur de l'appareil ne doit pas'être nettoyé / entretenu par l'utilisateur. Confiez l'entretien, le réglage et les réparations à une personne qualifiée. La garantie ne sera plus valable en cas d'interventions de tiers à l'intérieur de l'appareil!

Instructions generales pour l'utilisation de nos apparciels:

• Avoir lu le manuel d'utilisation et être au courant de l'utilisation conforme de l'appareil. Conserver soigneusement le manuel. Le mode d'emploi doit être accessible à tout moment sur le lieu d'utilisation de l'appareil.
  Assurez-vous que la pièce soit suffisamment aérée / ventilée. Placez l'appareil à une distance minimale de 10 cm des murs ou des autres apparéils et assurez-vous que la pièce, dans laquelle vous doivent travailler, soit suffisamment aérée.
  Assurez-vous que l'appareil ne soit pas placé à côté de substances inflammables
• Dans certains cas, lors de la première utilisation, il peut arriver que de la fumée s'échappe des éléments chauffants à l'intérieur de l'appareil. C'est un processus tout à fait normal, l'appareil devra simplement être correctement aéré.
• Certains éléments de l'appareil peuvent devenir extrémement chauds. Afin d'éviter tout incident, soyez très pru-dents avec les surfaces et éléments chauds.
• Nettoyez régulierement l'appareil afin de ne pas laisser la saleté s'y installer durablement.

FICHE TECHNIQUE

Modèle 6109 S-LS-10
Tension (V) 230 ~ 50Hz
Courant nominal (A) 15
Puisance (W) 1270
Plage de température (°C)	0 / +40
Température de stockage (°C)	-20 / -80
Humidité de stockage 35% / 45%
STATION DE SOUDAGE
Plage de température (°C)	200 - 480
Puisance (W) 75
Résistance à la température	±1 °C
Résistance de la panne < 2ohm
Tension de la panne < 2mV
STATION DE DESSOUDAGE À AIR CHAUD
Plage de température (°C)	100 - 480
Puisance (W) 650
Résistance à la température	±1 °C
Vitesse du flux d'air (L/ min) 130
PLAQUE CHAUFFANTE
Plage de température (°C)	50 - 400
Résistance à la température	±2°C
Surface de la plaque (mm) 120 × 120

DOMAIN D'UTILISATION

L'appareil est prévu pour:

I. Souder et dessouder des éléments électroniques tels que les SOIC, CHIP, QFP, PLCC, BGA, SMD, etc.
2. Retrecir, secher de la peinture, enlever des adhesifs, degivrer, isoler, souder des matieres plastiques.

Seul l'utilisateur sera tenu responsable en cas de dommages causés par le non-respect de ces consignes.

COMMENT FONCTIONNE L'APPAREIL - PRINCIPLE DE BASE

Aperçu du produit

1. Câble/raccord pour la buse à air chaud
   2 Commutateur de la station à air chaud
2. Commutateur de la plaque chauffante
3. Commutateur de la station de soudage
4. Raccord pour fer à souder Touche pour abaiser la température de
5. Touche pour abaiser la température du fer à souder
6. Touche pour augmenter la température du fer à souder
7. Touche pour abaiser la température de la plaque chauffante
8. Touche pour augmenter la température de la plaque chauffante
9. Touche pour abaiser la température de la buse à air
   II. Touche pour augmenter la température de la buse à air
10. Affichage de la tempéature du fer à souder
11. Affichage de la température de la plaque chauffante
12. Affichage de la tempéature de la buse à air
13. Affichage de la température de la station de soudage
14. Affichage de la température de la plaque chauffante
15. Affichage de la température de la station de dessoudage à air chaud
16. Affichage du débit d'air
17. Régulateur du débit d'air

AVANT LA PREMIÈRE UTILISATION

Vérification des réception de l'appareil

Dès réception de la marchandise, vérifie l'etat et l'intégrité de l'emballage puis ouvre-le. Dans le cas où le colis semble endommagé, veuillez prendre contact avec la société de transport et la société de vente dans les 3 jours en donnant en maximum d'informations et/ou de photos afin de déscrie au mieux les dommages constatés. Ne mettez pas le paquet à l'envers! Si le paquet doit être transporte, faites attention à ce qu'il soit stable et tenu à l'horizontal.

Colis d'emballage

Veuillez garder l'emballage de l'appareil (carton, plastique, polystyrene) afin de pouvoir le renvoyer dans les meilleures conditions en cas de besoin.

MONTAGE DE L'APPAREIL

Mise en place de l'appareil

L'appareil doit être place sur une surface de travail ayant au moins les mêmes dimensions que l'appareil. La surface de travail doit être plane, seche, avoir un niveau approprié permettant un fonctionnement optimal et être résistant à la chaleur. Assurez-vous que l'alimentation électrique correspond aux indications figurant sur la plaque de l'appareil.

UTILISATION DE LA STATION DE DESSOUDAGE À AIR CHAUD

1. L'appareil doit être place sur une surface stable, La buse à air doit être fixé sur le support.
2. Branchez l'appareil à la prise secteur, fixez la buse souhaitation sur le poste à dessoder à air chaud.
3. Allumez l'appareil avec l'interrupteur principal situé à l'arrière de l'appareil, allumez le fer à souder avec l'interrupteur (2), la buse commence à chauffer.
4. Reglage de la température: Régler la température de la buse à air avec les touches (11) et (10), L'affichage de fonctionnement (14) clignote alors régulierement lorsque la buse aura atteint la température correspondante.
5. Reglage du débit de l'air: Régler le débit de l'air souhaité à l'aide du bouton rotatif (19) pendant le fonctionnement de la buse. La valeur régée s'affichera sur (18).
6. Une fois le travail acheve, remettez la buse dans son support, eteignez ensuite l'appareil à l'aide du bouton (2).
7. Si l'appareil ne doit pas etre utilisependant une longue pereiode, debranchez l'appareil de I'alimentation electrique.
8. ATTENTION: Ne pas recouvrir l'entrée d'air de la buse à air chaud pendant celle-ci fonctionne, cela pourra endommager la buse ainsi que l'unité de chauffe.

UTILISATION DU FER À SOUDER

I. L'appareil doit etre place sur une surface stable, le fer a souder doit etre fixe sur le support.
2. Branchez l'appareil à la prise secteur, fixez la panne souhaitée sur le fer à souder.
3. Allumez l'appareil avec l'interrupteur principal situé à l'arrière de l'appareil, allumez le fer à souder avec l'interrupteur (4), le fer à souder commence à chauffer.
4. Reglage de la température: Régler la température du fer à souder avec les touches (6) et (7). L'affichage de la température du fer à souder (12) clignote jusqu'à atteindre la température souhaïée.
5. Une fois le travail acheve, remettez le fer à souder dans son support, éteignezensuite l'appareil à l'aide du bouton (4).
6. Si l'appareil ne doit pas etre utilisependant une longue pereiode, debranchez l'appareil de I'alimentation electrique.

CHANGEMENT DE L'UNITE DE TEMPERATURE AFFICHEE (C/F)

L'interrupteur (6) sert à régler la température avec l'unité de température可以选择 (⁰C - Celsius, ⁰F - Fahrenheit) .

UTILISATION DE LA PLAQUE CHAUFFANTE

I. L'appareil doit être place sur un sol stable.
2. Brancher le cable d'alimentation à l'appareil
3. Branchez l'appareil via la prise secteur situé au dos, allumer la plaque chauffante à l'aide de l'interrupteur (3).
4. Réglage de la température: Régler la température de la plaque chauffante avec les touches (8) et (9). L'affichage de température (13) clignotera régulierement jusqu'à ce que la plaque chauffante ait atteint la température souhaitee.
5. Une fois le travail achemé, éteignez l'appareil à l'aide du bouton (3).
6. Si l'appareil ne doit pas etre utilise pendant une longue pereiode, debranchez l'appareil de I'alimentation electrique.

RéGLAGE DE LA COMPENSATION DE TEMPERATURE

Modus Compensation de la température - Fonctionnement:

Pour la station de soudage :Allumer le fer à souder avec l'interrupteur (4) puis appuyer simultanément sur la touche (8) / Touche pour abaiser la température de la plaque chauffante / ou bien la touche (10) / Touche pour abaiser la température de la buse à air pendant environ 3 secondes. L'écran affichera alors „00". Avec les touches (6) et (7), réglez la valeur de la compensation de température pour le fer à souder.
- Pour la station de dessoudage: Allumer la buse à air avec la touche (2), puis appuyer simultanément sur la touche (8) / Touche pour abaiser la température de la plaque chauffante / ou bien la touche (10) / Touche pour abaiser la température de la buse à air pendant environ 3 secondes. L'écran affichera alors „00". Avec les touches (10) et (11), réglez la valeur de la compensation de température pour la buse à air.
Pour la plaque chauffante: Allumer la plaque chauffante avec la touche (3), puis appuyer simultanement sur la touche (8) / Touche pour abaiser la température de la plaque chauffante / ou bien la touche (10) / Touche pour abaiser la température de la buse à air pendant environ 3 secondes. L'écran affichera alors „00". Avec les touches (8) et (9), réglez la valeur de la compensation de température pour le fer à souder.

Le procédé,présenté ci-dessus, peut être appliqué sur chaque station séparément, pour deux à la fois ou bien pour toutes stations à la fois. La plage de la compensation régiable va de -50 jusqu'à +50°.Après avoir entre les valeurs souhaitées,

l'appareil les enregistré et revient en mode de travail après 5 secondes.

REMARQUES GENÉRALES

I. Si I'ecran affiche « --- », cela signifie que la tempereature de sortie se situe en dessous de 100°C et que le poste a dessouder a air chaud se trouve en mode « STAND BY ». Le poste a dessouder a air chaud se trouve sur le support.
2. Si I'écran affiche « SE», cela signifie que le fer à souder n'est pas branché; il se peut que le poste à dessouderait un problème avec le capteur.
3. Il faut veiller à ce que l'extrémité du poste à dessouder à air chaud soit propre et dégagé de tout obstacle ou blocage.
4. Lors de l'utilisation de petites buses, veillez à ce que l'alimentation en air corresponde à la buse choisi, et pour éviter que la station du poste à dessouder à air chaud ne soit endommagée, qu'il n'y ait aucune alimentation en air excessive couplée à une température trop élevé pendant une longue période.
5. Selon ses besoin, l'utilisateur peut grace de leges variations de temperature modifier les parametes du passage de l'air. La distance minimale entre le haut du poste à dessouder à air chaud et I'objet àTRAITER est de 2 mm.
6. Assurez une bonne ventilation dans les locaux où est utilisé l'appareil. En outre, celui-ci doit être installé dans un endroit bien ventilé pour permettre l'évacuation de la chaleur.
7. Lors de l'allumage de l'appareil, veuillez-vous assurer que le fer a souder et la buse a air se trouvent dans leur support respectif.

INFORMATIONS DE SECURITE

I. Les buses ne doivent pas etre installes de force. N'utilisez pas de pince ou pincettes pour cela.
2. Retirez les buses et les embouts une fois qu'elles ont complètement refroidies.
3. Il est interdir d'utiliser l'appareil à proximite de gaz hautement inflammables, de composants ou de substances comparables. Les buses et les fers ainsi que l'air venant du poste à dessouder à air chaud ont une temperture très élevée. ne les touche pas et ne les approche pas du corps et du visage pour éviter les brûlures.
4. Aprese une longue utilisation du poste à dessouder à air chaud, de la poussière peut s'être accumulée à l'extrémité. Elle doit être régulièrement enlevée afin que la pémeabilité à l'air ne soit pas compromise.
5. Une température de fonctionnement trop élevé du fer à souder peut nuir à la fonctionnalité des pieces à son extrémité.
6. La panne doit être nettoyée régulièrement à l'aide d'une éponge ou avec de liquides pour éviter l'oxydation de la partie supérieure.

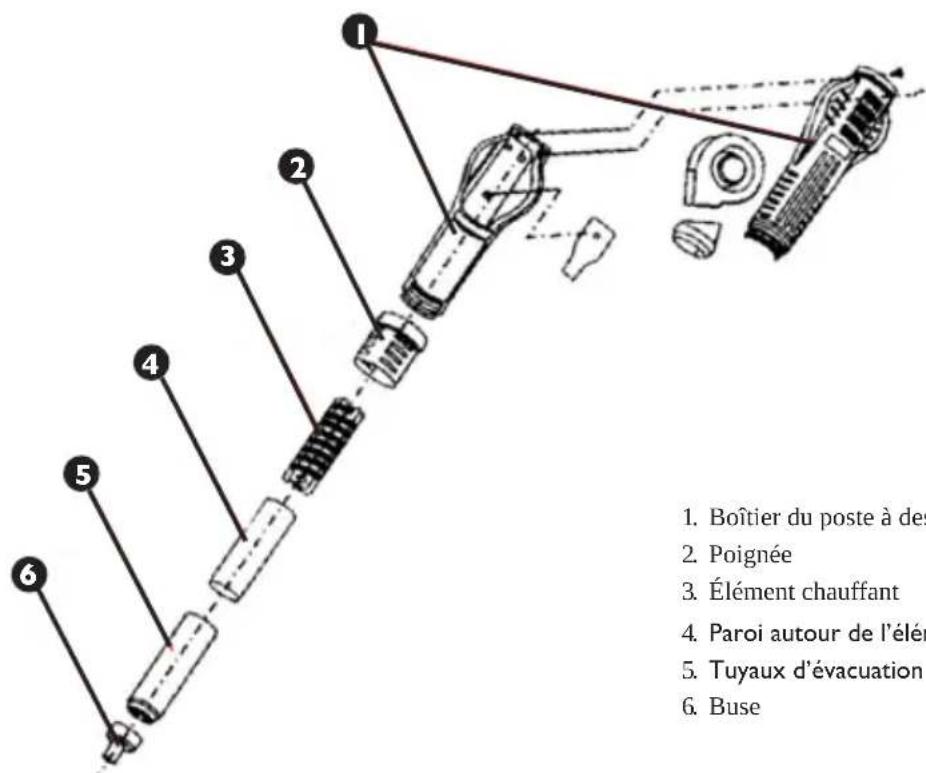

REEMPLACEMENT DES ÉLÉMENTS CHAUFFANTS DU POSTE À DESSOUDER À AIR CHAUD

1. Boitier du poste à dessouder à air chaud
2. Poignée
3. Élement chauffant
4. Paroi autour de I'element chauffant
5. Tuyaux d'évacuation

6. Buse

7. Avant de remplacer l'element chauffant, vérifie que le poste a dessouder a air chaud ait complètement refroidi.

8. Retirez les vis du couvercle du fer.
9. Retirez la poignée (2) pour desserrer le caisson du fer à souder.
10. Retirez prudemment le ventilateur et devissez les boulons reliant la plaque avec les conduits.
11. Avant de remplacer I'ellement chauffant, verifiez que le poste a dessouder a air chaud est complètement refroidi.
12. Retirez les vis du couvercle du fer.
13. Retirez la poignée (2) pour desserrer le caisson du fer à souder.
14. Retirez prudemment le ventilateur et devissez les boulons reliant la plaque avec les conduits..
15. Remontez le fer à souder dans l'ordre inverse.

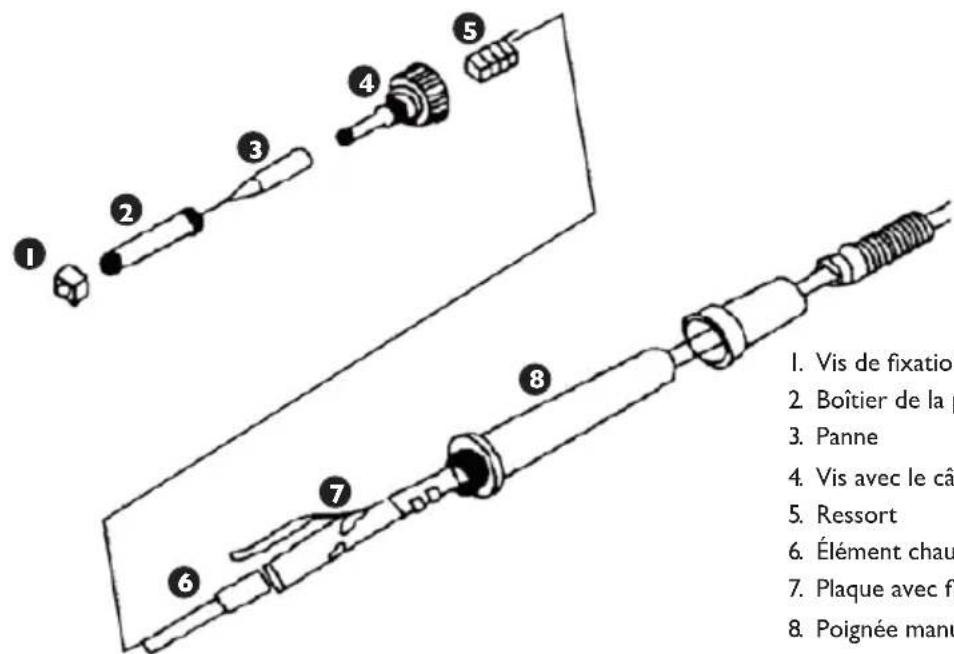

CHANGEMENT DES ÉLÉMENTS CHAUFFANTS ET DE LA PANNE

I. Vis de fixation de la panne
2 Boitier de la panne
3. Panne
4. Vis avec le cable des plaques chauffantes
5. Ressort
6. Élement chauffant
7. Plaque avec fils
8. Poignée manuelle

LORS DU CHANGEMENT DE LA PANNE ET DE L'ÉLÉMENT CHAUFFANT, ASSUREZ-VOUS QUE LE FER SOIT ENTIERÉMMENT REFROIDIS.

I. Remplacement de la panne: retirez la vis servant à fixer le couvercle et retirez la panne. Remplacez-la avec un nouvel élément et serrez la vis.
2. Remplacement de l'element chauffant : dévissez la vis qui fixe le support de la panne et retirez le support de la panne. Dévissez le support qui retient l'element chauffant (4) et retirez avec précaution l'element chauffant (6) en même temps que la plaque avec les fils. Remplacez-le. Faites attention lors du branchement des fils.

NETTOYAGE COURANT

Remarques

• Ne vaporisez jamais de l'eau sur l'appareil. Ne vous servez jamais de brosses ou ustensiles qui pourrait endomma-ger la surface de l'appareil pendant le nettoyage.
• Avant de commencer le nettoyage, débranchez l'appareil de l'alimentation.

VÉRIFICATIONS RÉGULIERES DE L'APPAREIL

Veuillez régulierement vérifier l'etat des différents éléments de l'appareil, afin de voir si ceux-ci doivent des sygnes d'endommagement. Si ce cas se presente, vuillez contacter votre revendeur afin de solutionner le problème. Que faire en cas de problème?

Contactez votre revendeur et préparez les documents suivants:

• Numéros de facture et de série (ce dernier se trouve sur la plaque signalétique)
• Eventuellesment, des photos des pieces endommagées.
• Décrivez le problème le plus précisé possible afin que le service-client puisse au mieux comprendre et identifiéer le problème. Les formulations comme, par exemple, « L'appareil nechauffe pas » peuvent être mal comprises et peuvent signifier que l'appareil nechauffe pas assez voir pas du tout. Ce sont deux problèmes bien distincts!
  Veuillez constament indiquer l'etat des temoins de contrôle lumineux etant donne que leur comportement est significatif et fait office de diagnostique. Plus detailles vos indications seront, plus rapides seront les reponses et solutions du service-client.

ATTENTION: N'ouvrez jamais l'appareil sans l'accord du service client. Cela peut entraîner une perte de garantie!
