BEDIENUNGSANLEITUNG S-LS-10 Stamos

Allgemeine Sicherheitshinweise bei der Benutzung von Elektrogeräten:

Um das Verletzungsrisiko durch Feuer oder Stromschlag zu minimieren, bitten wir Sie stets eine grundlegende Sicherheitsvorkehrungen zu treffen, wenn Sie these Gerät verwenden.itte lessen Sie die sie Bedienungsanleitung sorgfältig und vergewissern Sie sich, dass keine Fragen offen bleiben. Bewahren Sie die sie Betriebsanleitungitte sorgfältig in der Nähdes Produktes auf, um bei Fragen auch später noch einmal nachschlagen zu konnen. Verwenden Sie immer einen geerdeten Stromanschluss mit der richtigen Netzspannung (siehe Anleitung oder Typenschild)! Falls Sie Zweifel haben, ob der Anschluss geerdet ist, lessen Sieihn durch einen qualifizierten Fachmann überprüfen. Benutzen Sie niemals ein defektes Stromkabel! Öffnen Sie these Gerät nicht in feuchter oder nasser Umgebung, genauso羌ig mit nassen oder feuchten Händen, außerdem sollen den Sie das Gerät vor direkter Sonneneinstrahlung schützen. Betreiben Sie das Gerät immer an einem geschützten Ort, sodass niemand auf Kabeltreten, über sie fallen und/oder sie beschädigen kann. Sorgen Sie darüber hinaus fur ausreichende Luftzirkulation, wodurch Sie die Kuhlung des Gerätes verbessern und gleichzeitig Wärmestaus vermeiden.

Ziehen Sie vor der Reinigung these Gerätes den Netzstecker und benutzen Sie zur Reinigung nur ein feuchtes Tuch. Vermeiden Sie den Einsatz von Putzmitteln und achen Sie darauf, dass keine Flüssigkeit in das Gerät eindringt, bzw. darin verbleibt.

Das Innere these Gerates enthalt keine durch den Benutzer zu wartende Teile. Überlassen Sie Wartung, Abgleich und Reparatur qualifiziertem Fachpersonal. Im Falle eines Fremdeingriffs erlischt die Gewährleistung!

Allgemeine Hinweise bei der Benutzung von unseren Geräten:

Betriebsanweisung aufstellen und Beschäftigte über bestimmungsgemänen Umgang mit dem Gerat unterweisen. Die Betriebsanweisung muss am Betriebsort jederzeit zugänglich sein.
- Ausreichende Luftzirkulation gewährleisten. Stellen Sie dazu das Gerät in einem Abstand von mehr als 10cm von Wänden oder anderen Geräten auf und sorgen Sie im Nutzungsaum für ausreichende Luftlung.
- Vergewissern Sie sich, dass sich nichts Entzündbares in der Nähe vom Gerät befindet.
Während der Erstbenutzung kann unter Umständen aus dem Gerättinneren etwas Rauch von den Heizelementen aufsteigen. Dies ist ein ganz normaler Vorgang, es sollte lediglich für eine entsprechende Lüftung gesorgt werden.
- Einige Teile dieser Gerätes können sehr warm werden. Um Verletzungen zu vermeiden, seien Sie beim Berührend dieser Flächen vorsichtig.
- Das Gerät regelmäßigerinigen, damit sich kein Schmutz auf Dauer festsetzen kann.

Modell 6109 S-LS-10
Spannung (V) 230 ~ 50Hz
Nennstrom (A) 15
Leistung (W) 1270
Arbeitstemperatur (°C)	0 / +40
Lagerungstemperatur (°C)	-20 / +80
Luftfeuchtigkeit der Lagerung 35% / 45%
LÖTSTATION
Temperaturbereich (°C)	200 - 480
Ausgangsleistung (W) 75
Temperaturbestandigkeit	±1 °C
Widerstand der Lötspitze < 2ohm
Spannung der Lötspitze < 2mV
HEISSLUFT-ENTLÖTSTATION
Temperaturbereich (°C)	100 - 480
Ausgangsleistung (W) 650
Temperaturbestandigkeit	±1 °C
Geschwindigkeit der Luftströmung (L/min) 130
ERHITZER
Temperaturbereich (°C)	50 - 400
Temperaturbestandigkeit	±2°C
Oberfläche der Platte (mm) 120 x 120

VERWENDUNGSBEREICH

Das Gerät ist vorgesehen für:

I. Loten oder Entlöten elektronischer Elemente wie beispelsweise: SOIC, CHIP, QFP, PLCC, BGA, SMD usw. insbesondere für die BGA-Module, Hauptplatzinen in der Elektrogeräten.
2. Schrumpfen, Trocknen von Farbe, Entfernen von Klebstoffen, Abtauen, Wärmedämmung, Kunststoffschweiben.

Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

WIE FUNKTIERT DAS GERÄT - DAS GRUNDPRINZIP

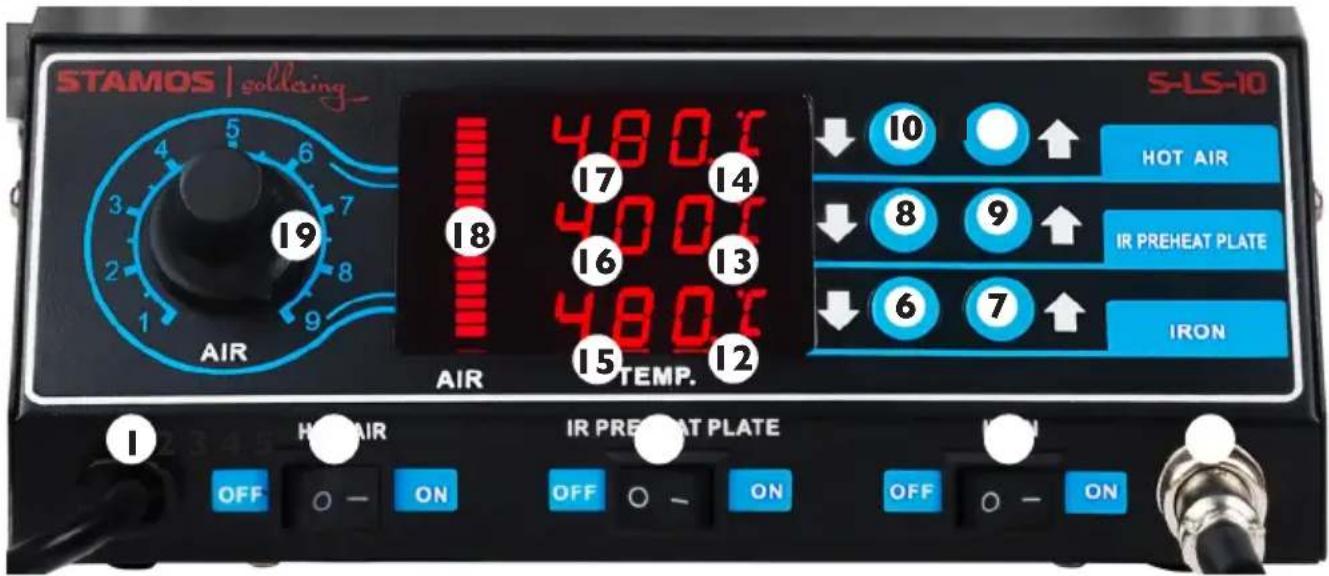

Produktübersicht:

I. Leitung/Kabel fur HeiBluft-Entloter
2 Schalter der HeiBluft -Entlötstation
3. Schalter der Heizplatte
4. Schalter der Lötstation
5. Anschlussklemme Lottkolben
6. Taste zur Temperaturverringerung des Lötkolbens
7. Taste zur Temperaturerhöhung des Lötkolbens
8. Taste zur Temperaturverringerung der Heizplatte
9. Taste zur Temperaturerhöhung der Heizplatte
10. Taste zur Temperaturverringerung HeiBluft-Entloter
II. Taste zur Temperaturerhöhung HeiBluft-Entloter
12. Temperaturanzeige des Lötkolbens
13. Temperaturanzeige der Heizplatte
14. Temperaturanzeige HeiBluft-Entloter
15. Temperaturanzeige Lötstation
16. Temperaturanzeige Heizplatte
17. Temperaturanzeige HeiBluft-Entlötstation
18. Luftzufuhranzeige
19. Luftzufuhrregler

VOR DER ERSTEN BENUTZUNG

Prüfung nach Erhalt der Ware

Bei Erhalt der Ware, prüfen Sie die Verpackung auf Universehrheit und öffnen Sie diese. Wenn die Verpackung Beschädigungen aufweist, so setzen Sie sich innerhalb von 3 Tagen in Verbindung mit der Transportgesellschaft und ihrer Vertriebspartner, und dokumentieren so gut wie möglich die Beschädigungen. Stellen Sie das volle Paket nicht verkehrt herum auf! Sollten Sie das Paket weiter transportieren,chten Sieitte darauf, dass es horizontal und stabil gehalten wird.

Entsorgung der Verpackung

Es wird darum gebeten, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor) zu behalten, um im Servicefall das Gerät bestmöglich geschützt zurücksenden zu können!

AUFBAU DES GERÄTES

Platzierung des Gerätes

Das Gerät sollte auf eine Arbeitsfläche aufgestellt werden, welche mindestens den Maßen des Gerätes entspricht. Die Arbeitsfläche sollte fremde sein, trocken und eine passende Höhe haben, um eine optimale Arbeitsweise zu ermögen und soll hitzebeständig sein.

Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Typenschild entspricht.

BEDIENUNG DER HEISSLUFT-LÖTSTATION

I. Das Gerät auf einem stabilen Untergrund anbringen, der Heißluft-Entläter in der Halterung unterbringen.
2. Das Netzkabel an das Gerät anschließen, entsprechende Düse an den Kolben anschließen.
3. Gerät an den an der Rückseite befindlichen Hauptschalter anschließen, die Heißluft-Entlötstation an den Schalter anschließen (2); der Kolben erwartt sich jetzt.
4. Einstellen der Temperatur: Mit den Tasten (10) und (11) die gewünschte Temperatur einstellen. Die Temperaturanzeige (14) beginnnt regelmäß aufzuleuchten, wenn der Lötkolben die entsprechende Temperatur erreicht hat.
5. Einstellen der Luftzufuhr: Die gewündte Luftzufuhr über den Luftzufuhrregler (19) einstellen. Die Anzeige (18) gibt die aktuelle Luftzufuhr an.
6. Nach Abschluss der Arbeiten ist der HeiBluft-Entloter in der Halterung unterzubringen und über den Schalter (2) auszuschalten.
7. Wenn das Gerät über einen längeren Zeitraum nicht verwendet werden sollte, muss es von der elektrischen Zuführ abgeschaltet werden.
8. ACHTUNG: Verdecken Sie während des Arbeitsens nicht die Luftseinlasse am HeiBluft-Entloter, dies kann zu Schaden am Lufter und der Heizeinheit führen.

BEDIENUNG DER LÖTSTATION

I. Das Gerät auf einem stabilen Untergrund anbringen, der HeiBluft-Entlöter in der Halterung unterbringen.
2. Das Netzkabel an das Gerät anschließen, entsprechende Düse an den Kolben anschließen.
3. Das Gerät an den an der Rückseite befindlichen Hauptschalter anschließen, die HeiBluft-Entlötstation an den Schalter anschließen (4); der Kolben erwartt sich nun.
4. Temperatureinstellung: Mit den Tasten (6) und (7) die gewünschte Temperatur einstellen. Die Temperaturanzeige des Lötkolbens (12) blinkt bei Erreichen der entsprechenden Temperatur auf.
5. Nach Abschluss der Arbeiten ist der HeiBluft-Entloter in der Halterung unterzubringen und über den Schalter (4) auszuschalten.
6. Wenn das Gerät über einen längeren Zeitraum nicht verwendet werden sollte, muss es von der elektrischen Zuführ abgeschaltet werden.

BEDIENUNG DER HEIZPLATTE

Schalter (6) dient zur Einstellung der Temperatur in den gewünschten Einheiten (^0C - Celsius, ^0F - Fahrenheit)

BEDIENUNG DES DC-NetzTEILS

I. Das Gerät auf einem stabilen Untergrund anbringen.
2. Das Netzkabel an das Gerät anschließen.
3. Das Gerät an den an der Rückseite befindlichen Hauptschalter anschließen; die Heizplatte mit Schalter (3) anschalten.
4. Einstellung der Temperatur: Mit den Tasten (8) und (9) die gewünschte Temperatur einstellen. Die Temperaturanzeige (13) blinkt regelmäß auf, wenn die Heizplatte die eingestellte Temperatur erreicht hat.
5. Nach abgeschossener Arbeit die Platte mit Schalter (3) ausschalten.
6. Wenn das Gerät über einen längeren Zeitraum nicht verwendet werden sollte, trennen Sie das Gerät vom Netzstrom.

TEMPERATURKOMPENSATION

Modus Temperaturkompensation - Zugang:

• Für die Lötstation: Den Lötkolben mit Schalter (4) einschalten, danach gleichzeitig die Taste (8) drücken /Taste zur Verminderung der Heizplattentemperatur/ sowie (10) /Taste zur Verminderung der Temperatur des Heißluft-Entlöters/ für etwa drei Sekunden drücken. Das Display zeigt dann „,00". Mit den Taten (6) und (7) den Wert der Temperaturkompensation für den Lötkolben einstehen.
• Für die Heißluft-Entlötstation: Den Lötkolben mit Taste (2) anschalten, danach gleichzeitig die Tasten (8) /Taste zur Temperaturverringerung der Heizplatte/ und (10) /Taste zur Temperaturverminderung des Heißluft-Entlöters/ ca. drei Sekunden drücken. Das Display zeigt „00" an. Mit den Tasten (10) und (11) den Kompensationswert der Temperatur für den Lötkolben einstellen.
• Für die Heizplatte: Den Heizer mit Taste (3) einschalten, daraufhin gleichzeitig die Tasten (8) /Taste zur Verringerung der Temperatur der Heizplatte/ und (10) /Taste zur Verringerung der Temperatur des HeiBluft-Entlöters/ für etwa drei Sekunden drücken. Das Display zeigt jetzt „00". Mit den Tasten (8) und (9) den Kompensationswert der Temperatur für die Heizplatte einstehen.

Das oben angeführte Verfahren kann für jeder Stationen einzeln, für zwei oder für alle miteinander verbundenen Stationen durchgeführt werden. Der Bereich der Kompensation, der eingestellt werden kann, beträgt von -50 bis zu + 50 °C. Nach Einstellung des gewünschten Wertes speichert das Gerät die angegebenen Werte und gehen nach ca. fünf Sekunden automatisch in den Arbeitsmodus über.

ALLGEMEINE ANMERKUNGEN

I. Wenn das Display „---" aneigt bedeutet dies, dass die Ausgangstemperatur unter 100^ liegt und die HeiBluft-Entlötstation sich im Modus „STAND BY" befindet. Der HeiBluft-Entlöter befindet sich in der Halterung.
2. Wenn das Display „S-E“, bedetet dies, dass der Lötkolben nicht angeschlossen ist; es kann sein, dass bei der Heißluft-Entlätstation ein Problem mit dem Sensor vorliegt.
3. Beim Einschalten des Gerätes müssen sich beide Kolben in der jeweiligen Halterung befinden.
4. Man muss sicher gehen, dass die Spitze der Heifluist-Entlötstation sauber ist und keine Hindernisse oder Blockaden aufweist.
5. Wahlend der Nutzung kleinerer Düsen ist daran zu denken, dass die Luftzufahr der montierten Düse entspricht, sowie, um zu vermeiden, dass der HeiBluft-Entlötstation beschädigt wird, dass keine zu hohe Luftzufahr zusammen mit zu hoher Temperatur über einen zu langen Zeitraumstattfindet.
6. Je nach den Erwartungen des Benutzers können verschiedene Einstellungen des Luftdurchlaufs geringfugige Temperaturunterschiede hervorrufen. Der minimale Abstand zwischen der Spitze der HeiBluft-Entlotstation und dem zu bearbeitenden Gegenstand beträgt 2 mm.
7.itte eine gute Luftzufuhr in den Räumen sichern, in welchen das Gerät verwendet wird. Darüber hinaus sollte thises an einem gut belufteten Ort untergebracht werden, damit die Abfuhr von Wärme gewährleistet wird.

SICHERHEITSHINWEISE

I. Die Dusen durren nicht unter Kraftanwendung installiert werden. Hierzu keine Zangen oder Pinzetten benutzen.
2. Die Düsen und die Endstücke erst auswechseln, wenn sie vollkommen erkaltet sind.
3. Es ist untersagt, das Gerät in der Nähe leicht entzündbarer Gase, Bestandteile oder vergleichbarer Substanzen einzusetzen. Die Düsen und die Kolben wie auch die der Heißluft-Entlötstation entströmende Luft haben eine sehr hohe Temperatur. Berühren, genauso wie das direkte Ausrichten auf den Körper und das Gesicht, sind untersagt, da Verbrennungen eintreten können.
4. Nach längerem Einsatz der HeiBluft-Entlötstation kann sich am Endstück Staub ansetzen. Dieser ist regelmäß zu entfernen, damit die Luftdurchlüssigkeit nicht beeinträchtigt wird.
5. Eine zu hohe Arbeitsstempatur des Lötkolbens kann die Funktionsfähigkeit der Endstücke beeinträchtigen.
6. Die Lottspitze muss regelmäßig mithilfe eines Schwammes oder mit Flussmitteln gereinigt werden, um das Oxidieren der Spitze zu vermeiden.

I. Gehäuse der HeiBluft-Entlötstation
2 Griffelement
3. Heizelement
4. Abschirmung des Heizelements
5. Ablssrohre
6. Duse

I. Vor Auswechseln des Heizelementes muss überprüft werden, dass die HeiBluft-Entlötstation vollkommen abgekühlt ist.
2 Die Schrauben von der Abdeckung des Kolbens entfernen.
3. Den Griff (2) lose the Umfassung des Lottkolbens abnehmen.
4. Den Ventilator vorsichtig herausnehmen und die Schrauben, welche die Platte mit den Leitungen verbindet, vorsichtig herausdrehen.
5. Heizelement von der Plate trennen (hierbei auf die Verbindung der Leitungen achten).
6. Heizlement aus der Umfassung hersausnehmen, damit darauf aufchten, dass die Leitung fur die Erdung nicht beschadigt wird.
7. Das neue Heizelement mit MICA umwickeln und in die Umfassung an die entsprechende Stelle zurückschieben.
8. Schließen Sie die Drähte an die Platte entsprechend ihrer ursprünglichen Verbindung an.
9. Den Lötkolben in der umgekehrten Reihenfolge wieder zusammensetzen.

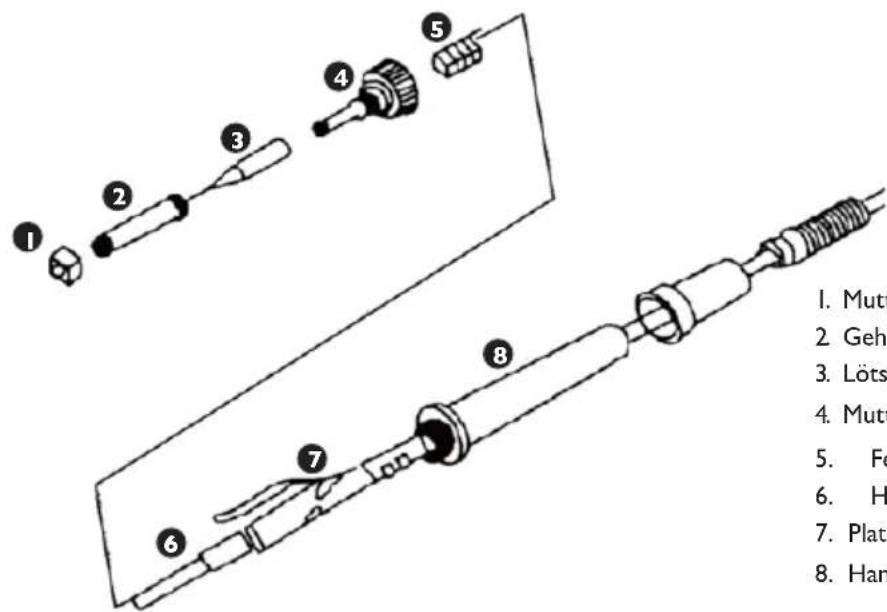

AUSTAUSCH DES HEIZELEMENTS UND DER LÖTKOLBENSPITZE

I. Mutter zur Festigung der Lottspitze
2. Gehause der Lotspitze
3. Lottpitze
4. Mutter mit Heizplattenkabel
5. Feder
6. Heizement
7. Platte mit Drahten
8. Handgriff

Austausch der Lotspitze und des Heizelementes stellen Sie safer, dass der Lottkolben vollig erkaltet ist.

I. Austausch der Lotspitze: Entfernen Sie die Mutter, die die Abdeckung der Lotspitze sichert und entfern den sie die Abdeckung. Ersetzen Sie diese durch eine neue, Abdeckung aufsetzen und Mutter festdrehen.
2. Austausch des Heizelementes: Die Mutter, welche die Fassung der Lotspitze sichert, abschrauben und die Fassung der Lotspitze hereausnehmen. Die Fassung, die das Heizelement (4) sichert, abschrauben und das Heizelement (6) vorsichtig herausschieben, zusammen mit der Platte mit den Drahten. Austauschen. Dabei auf die Verbindung der Drahte achten.

STANDARDREINIGUNG

Allgemeine Anmerkungen

Spritzen Sie niemals das Gerät ab. Es dürfen bei der Reinigung keinerlei Bürsten oder Utensilien benutzt werden, welche die Geräteoberfläche beschädigten können.
- Bevor Sie anfangen zu reinigen, trennen Sie das Gerät von der Stromversorgung.

REGELMÄSSIGE PRÜFUNG DES GERÄTES

Prufen Sie regelmäßig, ob Elemente des Gerätes Beschädigungen aufweisen. Sollte dies der Fall sein, wenden Sie sich an ihren Verkauf, um Nachbesserungen vorzunehmen.

Was tun im Problem fall?

Kontaktieren Sie ihren Verkäufe und bereiten Sie folgende Angaben vor:

• Rechnungs- und Seriennummer (letztere finden Sie auf dem Typenschild)
  Ggf. ein Foto des defekten Teils
• Ihr Servicemitarbeiter kann better eingrenzen, worin das Problem besteht, wenn Sie es so prazise wie möglich beschreiben. Formulierungen wie z.B. „das Gerät heizt nicht“ konnen missverständlich sein, und bedeuten, dass das Gerät zu weniger oder eben gar nicht heizt. Dies sind aber zwei verschiedene Fehlerursachen!
• Geben Sie stets den Zustand der Leuchten an, da dies die Diagnose erleichtert. Je detaillierter ihre Angaben sind, umso schneller kann ihren geholfen werden!

ACHTUNG: Öffnen Sie niemals das Gerät ohne Rücksprüche mit dem Kundenservice. Dies kann ihren Gewährleistungsanspruch beeinträchtigen!
