MANUALE UTENTE S-LS-10 Stamos

Norme di sicurezza generali per l'utilizzo di molti appearecchi elettrici:

Per minimizzare il rischio di ferite provocate da scottature o bruciature e da un riscaldamento eccessivo dell'apparecchio si prega di osservare attentamente e rispetto le norme e procedure di sicurezza, prima di utilizzato l'apparecchio.

Leggere attentamente le istruzioni d'uso

Conservare accuratamente il presente manuale d'uso insieme al dispositivo, per poterlo consultare in qualunque momento in caso di dubbi circa l'utilizzo. Utilizzato sempre un allacciamento di corrente a terra con la tensione adeguata (consultare le istruzioni o i dettagli tecnici)!! In caso di incertezza circa il cavo di messa a terra, rivolgersi a un technician. Non utilizzato mai un cavo difettoso! Non utilizzato l'apparecchio in ambienti umidi e non maneggiarlo con le mani bagnate o umide.

Proteggere inoltre il dispositivo dall'esposizione diretta ai raggi solari. Utilizzare l'apparecchio in un ambiente protetto e assicurarsi che nessuno possa inciampare su cavi e/o dannegiarlo. Fate in modo che ci sua una circolazione d'aria sufficiente, in quanto un ambiente areato migliorara il raffreddamento dell'apparecchio e impedisce il surriscaldamento del prodotto.

Scollegare l'apparechio alla corrente e procedere alla pulizia del dispositivo con uno straccio umido. Evitare l'uso di detersivi ed evitare la penetrazione di acqua e/o sostanze liquide all'interno del dispositivo.

La parte interna di但这a apparecchiatura non deve essere manomessa in alcun modo dall'utente. Affidare le operazioni di manutenzione e riparazione esclusivamente a personale specializzato. In caso di intervento esterno da parte dell'utente, la garanzia decade!

Consigli di utilizzo generali:

Lutente deve assolutamente leggere attentamente le istruzioni d'uso del dispositivo. Le istruzioni di funzionamento devono essere sempre a portata di mano al momento dell'utilizzo.
Assicurarsi che vi si sempre un'aerazione sufficiente. Mantenere l'apparecchio ad una distance di più di 10 cm delle pareti o da altri attrezzi e assicurarsi che l'ambiente di lavoro sa correttamente arieggiato.
- Assicurarsi che non vi siano elementi infiammabili vicino all'apparechio.
- Durante il primo utilizzo può capitare che dall'interno dell'apparecchio fuoriesca del fumo generato dagli elementi riscaldanti. Ciò è normale ed è per quello motivo per cui l'apparecchio deve essere utilizzato sempre in luoghi sufficientemente ventilati.
- Alcune parti di quello apparecchio possono surriscaldarsi. Per evitare lesioni, evitare il contatto diretto con il dispositorio.
- Pulire regolaremente l'apparecchio, in modo da evitare l'accumulo di sporcia.

SCHEDA TECNICA

Modello 6109 S-LS-10
Tensione (V) 230 ~ 50Hz
Corrente nominale (A) 15
Potenza (W) 1270
Temperatura di lavoro (°C)	0 / +40
Temperatura di stoccaggio (°C)	-20 / +80
Umidità nell'ambiente di stoccaggio 35% / 45%
STAZIONE SALDANTE
Scala di temperature (°C)	200 - 480
Alimentazione (W) 75
Resistenza alla temperature esterna	±1 °C
Resistenza della punta di saldatura < 2ohm
Tensione del saldatoio < 2mV
STAZIONE DISSALDANTE AD ARIA CALDA
Scala di temperature (°C)	100 - 480
Alimentazione (W) 650
Resistenza alla temperature esterna	±1 °C
Velocità di afflusso d'aria (l/min.) 130
RISCALDATORE
Scala di temperature (°C)	50 - 400
Resistenza alla temperature esterna	±2°C
Superficie della piasta (mm) 120 x 120

CAMPO DI APPLICATIONE

Il disposicao è stato progettato per:

I. Saldare o dissaldare elementi elettronici come ad esempio: SOIC, CIRCUITO INTEGRATO, QFP, PLCC, BGA, SMD, ecc. in particolare per i moduli di BGA, schede di memoria di apparetti elettronici.
2. Restingimento, ascugatura di colori, rimozione di collanti, scioglamento, isolamento termico, saldatura di materie plastiche.

L'utente è il solo e unico responsable dei dati causati da un utilizzo improprio del disposativo.

COME FUNZIONA L'APPARECCHIO - CONCETTO BASE

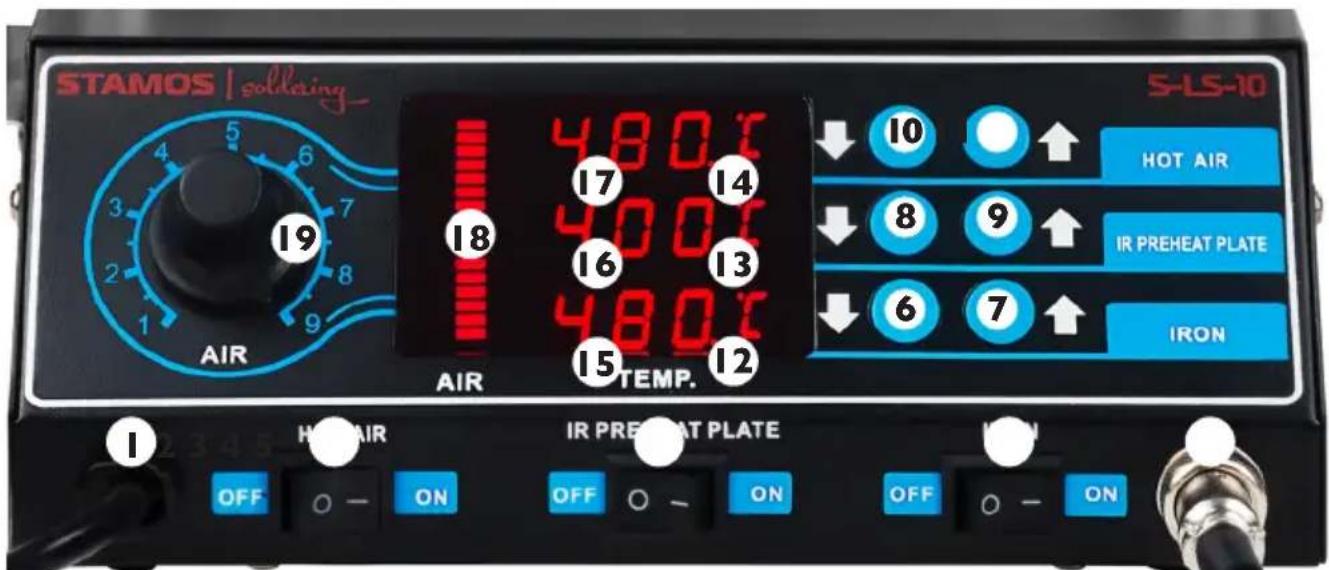

Panorama sul prodotto:

I. Cavo dissaldatore ad aria calda

2 Interrupttore - Punta dissaldante ad aria calda

1. Interruttore della piastra riscaldante

2. Interruttore della stazione saldante

3. Pinza di collegamento del saldatoio

4. Tasto per regolare la temperatura del saldatoio

5. Tasto per aumento la temperatura del saldatoio

6. Tasto per diminuire la temperatura della piastra riscaldante

7. Tasto per aumento la temperatura della piastra riscaldante

8. Tasto per diminuire la temperatura della punta dissaldante ad aria calda

I I. Tasto per augmentare la temperatura della punta dissaldante ad aria calda

1. Indicatore temperatura del saldatore

2. valor temperature piastra riscaldante

3. Indicazione di temperatura - Stazione dissaldante ad aria calda

4. Temperatura - Stazione saldante

5. Valore temperatura piastra riscaldante

6. Indicazione di temperatura - Stazione dissaldante ad aria calda

7. Valore flusso d'aria

8. Regolatore automatico del flusso d'aria

OPERAZIONI DA EFFETTUARE PRIMA DEL PRIMO UTILIZZO

Controlli da effettuare a ricezione merce

Controllare che il pacco ricevuto sia integro e aprirlo solo in seguito. Se l'imballaggio appeare danneggiato contattare il corriere responsabile nell'arco di 3 giorni alla richezione del pacco e documentare i dati il più accuramente possibile. Si prega di non capovolgere la confezione! Nel caso in cui fosse necessario trasportare il pacco, fissarlo in posizione orizzontale in modo da evitare anni il più possibile.

Smaltimento dell'imballaggio

Si prega di conservare l'intero imballaggio (cartone, nastro adesivo e polistirolo), nel caso in cui per problemi di funzionamento fosse necessario rispedire il prodotto al Servizio Clienti!

MONTAGGIO DEL DISPOSITIVO

Posizionamento del dispositivo

Il dispositorio deve essere posizionato su un piano di lavoro adatto alle dimensioni del dispositorio. Per garantire un utilizzo ottimale dell'apparecchio, Il piano di lavoro deve essere perfettamente in piano, risultare asciutto e resistente al calore, nonchéippo ad un'altezza adeguata per effettuare il lavoro correttamente.

Assicurarsi che l'alimentazione del dispositorio sa compatibile con leindicazioni

della schedatecnica.

FUNZIONAMENTO DELLA STAZIONE DISSALDAnte AD ARIA CALDA

I. Porre il disposivo su una superficie di lavoro stabile e riporre il dissaldatore ad aria calda nell'apposto supporto.
2. Collegare il cavo di rete all'apparecchio e insere l'ugello desiderato nel dissaldatore.
3. Accendere il dispositivo mediante l'interruttore posto sul retro dell'apparecchio-, collegare il dissaldatore all'interruttore (2); la punta inizia a riscaldarsi.
4. Impostazione della temperatura: Impostare la temperatura desiderata tramite i tasti (10) e (11). Il valore di temperatura (14) inizia a lampeggiare, quando il saldatore ha raggiunto la temperatura indica.
5. Impostare il flusso d'aria: impostare l'approv Vigionamento di aria desiderato tramite la manopola di impostazione valori. Il valore (18) segnala l'apporto di aria in tempo reale.
6. Una volta terminato il lavoro riporre il saldatore nell'apposto supporto.

Spegnere il saldatoio tramite l'apposto interruttor (2).

1. Se l'apparecchio non viene'utilizzato per un lungo periodo, scollegarlo alla rete elettrica.
2. ATTENZIONE: Durante l'utilizzo non copire mai le prese d'aria del dissaldatore ad aria calda, quello cui danni all'elemento riscaldante.

USO DELLA STAZIONE SALDANTE

I. Porre il dispositivo su una superficie di lavoro stabile e riporre il saldatoio nell'apposto supporto.
2. Collegare il cavo di rete all'apparecchio e insertire l'ugello desiderato.
3. Accendere il disposivo mediating l'interrottore posto sul retro dell'apparecchio, collegare il saldatore all'interruttore (4); la punta inizia a riscaldarsi.
4. Impostazione della temperatura: impostare la temperatura desiderata tramite i tasti (6) e (7). Il valore di temperatura del saldatoio (12) lampeggia non appena viene raggiunta la temperatura richiesta.
5. Una volta terminato l'uso, riporre il saldatoio sull'apposto supporto e spegnere il disposativo per mezzo dell'apposto interrottore (4).
6. Se l'apparecchio non viene usato per un periodo di tempo prolongato, scollegarlo alla rete elettrica.

FUNZIONAMENTO DELLA PIASTRA RISCALDANTE

L'interrottore (6) serve per selezionare l'unità di misura della temperatura (^0C - .

Celsius, ^0F -Fahrenheit)

FUNZIONAMENTO DELL'ALIMENTATORE

I. Porre il dispositivo su una superficie di lavoro stabile.
2. Collegare l'alimentatore alla corrente.
3. Accendere il dispositivo mediante l'interruttore posto sul retro dell'apparecchio,

Accendere la piastra riscaldante tramite l'apposto interruptore(3).

1. Impostazione della temperatura: Impostare la temperatura desiderata tramite i tasti (8) e (9). Il valore di temperatura lampeggia regolarmente una volta che la piastra riscaldante ha raggiunto la temperatura impostata.
2. Una volta terminato il lavoro spegnere la piastra con l'interruttore (3).
3. Qualora non si dovesse utilizzato il dispositivo per un periodo di tempo prolongato, disconnettere l'apparecchio alla rete elettrica.

COMPENSAZIONE DI TEMPERATUREA

Modalità compensazione di temperatura - entrata;

per la stazione saldante: accendere il saldatoio con l'interruttre (4), in seguito premere il tasto (8) per ridurre la temperatura della piastra riscaldante (10) /nonché il tasto per diminuire la temperatura della punta dissaldante ad aria calda per circa 3 secondi. Il display在哪计价，00.. Impostare la temperatura del saldatoio con i cursori (6) e (7).
- per la punta dissaldante ad aria calda: accendere il saldatoio con il tasto (2), in seguito premere contemporaneamente i due tasti (8) per diminuire la temperatura della piastra riscaldante e (10) nonché il tasto per diminuire la temperatura della punta dissaldante ad aria calda per circa 3 secondi. Il display alla il valore,.00.. Con i cursori (10) e (11) impostare il valore di compensazione della temperatura per il saldatoio.
per la piastra riscaldante: attivare l'elemento riscaldante con l'interruttore (3) e premere contemporaneamente i tasti (8) per ridurre la temperature della piastra riscaldante e (10) per ridurre la temperature della punta dissaldante ad aria calda per tre secondi. Il display在哪 valore,.00.. Impostare con i tasti (8) e (9) i valori di compensazione della piastra riscaldante.

La procedura descritta sopra cui è essere effettuata singularmente, o per due o più stazioni collegate tra loro. Il range di temperatura di compensazione è ristretto tra i -50 e i + 50 °C. Una volta impostato il valore desiderato, il dispositivo memorizza i valori selezionati e trascorsi circa 5 secondi entra in funzione.

NOTE GENERALI

I. Quando il display在哪此么estobolo,---",significhe la temperatura di uscita è inferiore a 100 ^OC e la stazione dissaldante ad aria calda si trova in modalità ,STAND BY". Il dissaldatore ad aria calda si trova sul supporto.
2. Quando il display alla scritta „S-E" vuol dire che il saldatoio non è collegato; è possibile che vi sia un problema nel sensore della stazione dissaldante ad aria calda.
3. All'accensione dell'apparecchio è necessario che entrambi i saldatoi si trovino sui relativi supporti.
4. Occorre assicurarsi che la punta del dissaldante ad aria calda sua pulita e non siano presenti ostacoli o ostruzioni.
5. Durante l'utilizzo di ugelli più piccoli, assicurarsi che il tubo dell'aria corrispondaagli ugelli montati. Inoltre, al fine di evitare il danneggiamento della stazione dissaldante ad aria calda, controllare che non si verificchi un effecssivo afflusso di aria a una temperatura troppo alta per un periodo di tempo prolongato.
6. A seconda delle esigenze dell'utente, le diverse impostazioni dell'afflusso di aria possono generare lievi differenze di temperatura La distance minima tra la punta della stazione dissaldante ad aria calda e l'oggetto da lavorare è di 2 mm
7. Assicurare una Buona circolazione di aria nei luoghi in cui l'apparecchio viene utilizzato. Collocare inoltre l'apparecchio in un luogo ben ventilato, in modo da consentire la dissipatione del calorie.

NORMEDI SICUREZZA

I. Gli ugelli non devono essere installati applicando una forza. Non utilizzato pinze o tenaglie.
2. Prima di sostituire gli ugelli e le estremità, attendere che si siano completamente raffreddati.
3. E proibito collocare l'apparecchio in prossimità di gas, componenti o sostanze facilmente inflammabili. Gli ugelli, i saldatori e l'aria della punta dissaldante hanno temperature extremamente elevate. Non toccare o esporre direttamente il corpo e il viso a quosti elementi in quanto sussiste il pericolò di uszioni.
4. Al termine di un uso prolongato della stazione dissaldante ad aria calda è possibile che si depositi della polvere sulla parte terminale. La polvere deve essere regolarmente rimossa, per evitare di compromettere la permeabilità dell'aria.
5. Una temperatura di lavoro troppo elevata del saldatoio più compromettere il funzionamento delle parti terminali.
6. La punta soldante deve essere pulita regolarmente per mezzo di una spugna o flussanti, per evitare l'ossidazione del la punta.

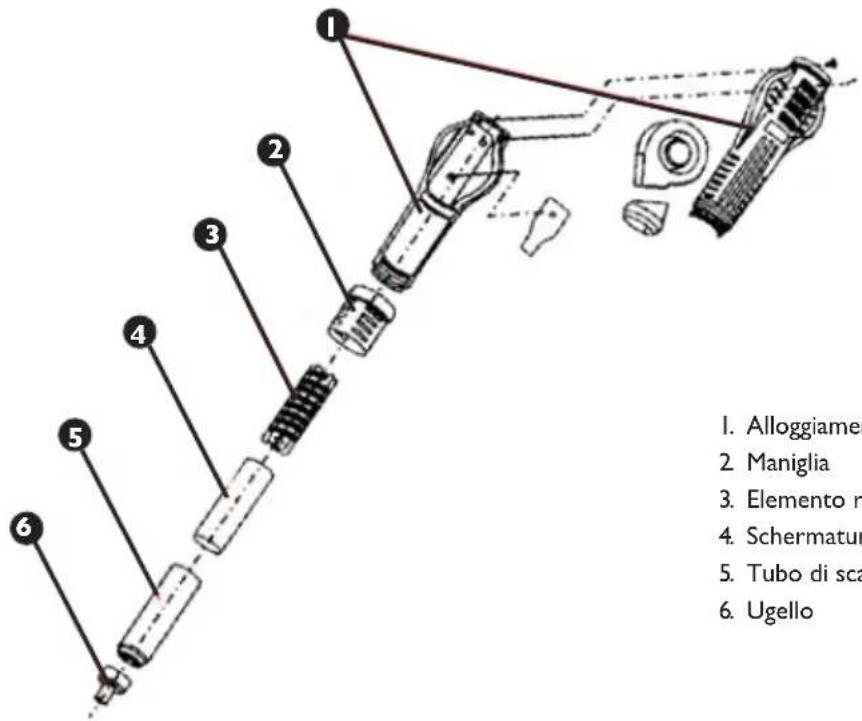

SOSTITUZZIONE DEGLI ELEMENTI RISCALDANTI DEL DISSALDATORE AD ARIA CALDA

I. Alloggiamento della stazione dissaldante ad aria calda
2. Maniglia
3. Elemento riscaldante
4. Schermatura dell'elemento riscaldante
5. Tubo di scarico
6. Ugello

I. Prima di sostituire l'elemento riscaldante, attendere che la stazione dissaldante ad aria calda si sua completeness raffreddata.
2 Rimuovere le viti dal coperchio del saldatore.
3. Allentare la maniglia (2) per rimuovere l'involucro del saldatoio.
4. Rimuovere con cautela il ventilatore e svitare con cura le viti che collegano la piastra con i tubi.
5. Separare l'elemento riscaldante alla piatra (facendo attenzione al collegamento dei tubi).
6. Rimuovere l'elemento riscaldante dall'involucro, facendo attenzione che la linea non venga danneggiata a causa della messa a terra.
7. Avolgere il nuovo elemento riscaldante con fogli di MICA e spinnerlo nell'involucro nella posizione corrispondente.
8. Collegare i fili alla piastra in base alla loro connessione originale.
9. Rimontare il saldatoio in ordine inverso.

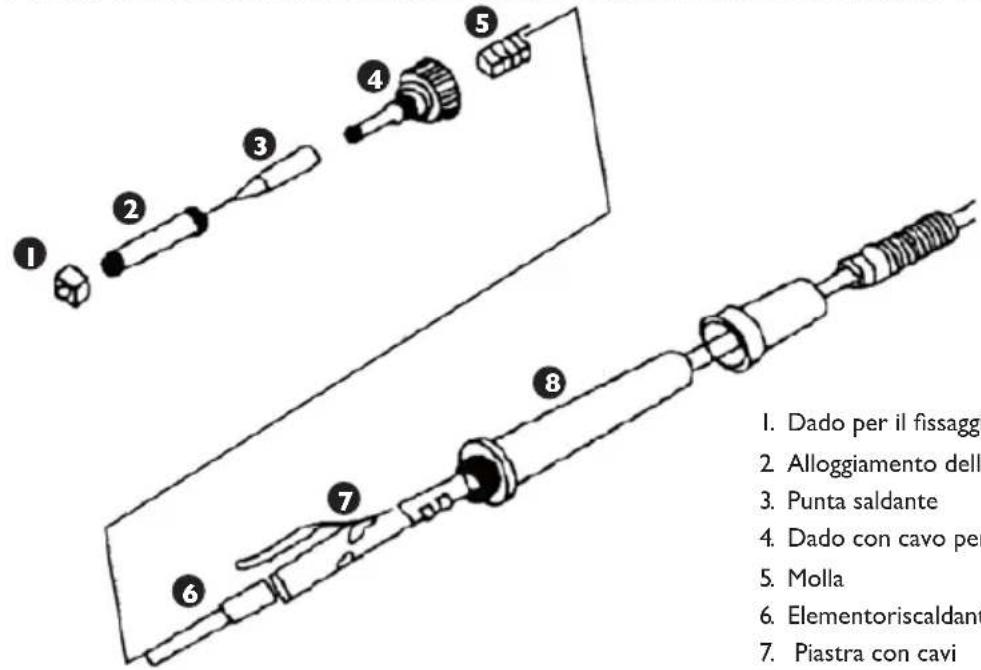

SOSTITUZIONE DELL'ELEMENTO RISCALDANTE E DELLA PUNTA SALDANTE

I. Dado per il fissaggio della punta saldante
2. Alloggiamento della punta saldante
3. Punta saldante
4. Dado con cavo per piastra riscaldante
5. Molla
6. Elementoriscaldante
7. Piastra con cavi
8. Maniglia

Prima di sostituire la punta saldante e l'elemento riscaldante assicurarsi che il saldatoio si sua complemente raffreddato.

I. Sostituzione della punta saldante: Svitrare il dato che fissa la protezione della punta saldante e rimuovere la protezione. Sostituire la protezione e fissare nuovamente il dato.
2. Sostituzione dell'elemento riscaldante: Svitare il dato alla base della punta saldante e rimuovere la struttura della punta saldante. Svitare la struttura dell'elemento riscaldante (4) e rimuovere con cautela l'elemento riscaldante (6), insieme alla piastra ed ai cavi. Sostituire l'elemento riscaldante. Prestare particolare attenzione al collegamento dei dati.

PULIZIA STANDARD

Note generali

• è severamente vietato esporre il dispositivo a getti d'acqua diretti. è vietato l'uso di spazzole o altri utensili che potrebbero danneggiare le superfici dell'apparecchiatura.
• Prima di effettuare operazioni di pulizia, scollegare il dispositivo alla corrente.

REGOLARE CONTROLLO DELL'APPARECCHIO

Verificare regolarmente che gli elementi dell'apparecchio non presento danni. In caso di rilevazione di difetti o danni contattare il rivenditore per effettuare le modifiche necessarie. Cosa fare in caso si verifichino problemi?

Contattare il rivenditore e fornire i seguenti dati:

-Numero di fatturazione e numero di seri (quest'ultimo si trova sulla targhetta del dispositivo)
- Fornire una foto del pezzo difettosto
Provedete a descrivirere il problema che avete riscontrato nel modo più preciso possibile in modo che il servizio clienti sa in grado di cercoscrivere il problema e di risolverlo. Descrizioni del tipo „l'apparecchio non riscalda“ possono essere ambigue e significare che l'apparecchio si riscalda troppo molto o che non si riscalda per niente. Queste sono tutvavia cause di due disfunzioni ben diverse dell'apparecchio!
Comunicare sempre la condizione delle spi per facilitare la diagnosi: più dettagliate sono le informazioni fornite, più sare facile e velocetrovare una soluzione!

N.B.: Non aprire o smontare mai l'apparecchio perché l'autorizzazione del servizio clienti. Questa operazione non autorizzata fa decadere la garanzia!
