GH-BD-30000 - Chauffage MSW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage GPL
Modèle	MSW GH-BD-30000
Tension d'alimentation	230 V ~ 50 Hz
Puissance de chauffage	30 kW
Puissance électrique nominale	80 W
Type de carburant	GPL (propane/butane)
Consommation de carburant (G30)	2181 g/h
Consommation de carburant (G31)	2142 g/h
Débit d'air maximum	1010 m³/h
Espace de chauffage maximum	310 m²
Classe de protection	I
Indice de protection	IPX1
Dimensions (L x P x H)	560 x 225 x 350 mm
Poids	7 kg
Classe d'efficacité énergétique	A
Allumage	Automatique et manuel
Fonctions de sécurité	Thermostat de sécurité, arrêt automatique, détection de gaz recommandée
Nettoyage	Chiffon doux, ne pas immerger
Entretien	Vérification annuelle par un technicien qualifié
Réparabilité	Pièces de rechange originales, réparation par service après-vente
Utilisation	Espaces ouverts ou bien ventilés, pas pour usage domestique

FOIRE AUX QUESTIONS - GH-BD-30000 MSW

Quel type de gaz utiliser avec le chauffage MSW GH-BD-30000 ?

Utilisez exclusivement du GPL (gaz de pétrole liquéfié, propane ou butane). L'utilisation d'autres gaz est interdite.

Comment allumer l'appareil ?

L'appareil dispose de deux modes d'allumage : automatique (mettre l'interrupteur sur I, puis sur II, le brûleur s'allume si la température réglée est supérieure à la température ambiante) ou manuel (appuyer sur le robinet de gaz et le bouton d'allumage jusqu'à l'apparition de la flamme).

Que faire si le chauffage s'éteint quelques secondes après l'allumage ?

Attendez une minute, puis appuyez sur le bouton de réinitialisation (F) et répétez la procédure de démarrage. Ceci est normal en cas de blocage de sécurité.

Peut-on utiliser le chauffage à l'intérieur ?

Non, cet appareil est conçu pour une utilisation dans des espaces ouverts ou très bien ventilés. Il ne doit pas être utilisé dans des locaux d'habitation, sous-sols, garages ou camping-cars.

Comment nettoyer l'appareil ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez la surface avec un chiffon doux. Ne jamais immerger l'appareil dans l'eau ni utiliser de produits caustiques ou d'objets métalliques.

Quelles distances de sécurité respecter ?

Maintenez une distance minimale de 3,5 m de la sortie d'air chaud, 2,5 m de l'entrée d'air et 2 m des autres côtés de l'appareil.

Que faire en cas d'odeur de gaz ?

Fermez immédiatement le robinet de gaz, aérez la pièce, et contactez une personne autorisée pour inspecter l'appareil. N'utilisez pas l'appareil tant que la fuite n'est pas réparée.

Comment éteindre correctement l'appareil ?

Fermez d'abord le robinet de gaz de la bouteille, laissez le ventilateur tourner jusqu'à ce que la flamme s'éteigne, puis placez l'interrupteur sur O. Ne laissez jamais l'appareil avec le gaz ouvert.

Faut-il un entretien régulier ?

Oui, il est recommandé de faire vérifier l'appareil une fois par an par un technicien qualifié. Nettoyez régulièrement les orifices de ventilation avec un pinceau et de l'air comprimé.

Puis-je utiliser cet appareil pour le chauffage domestique ?

Non, cet appareil n'est pas destiné à un usage domestique. Il convient pour le chauffage de grands espaces industriels, commerciaux ou extérieurs, et son utilisation doit respecter les réglementations locales.

MODE D'EMPLOI GH-BD-30000 MSW

Caractéristiques techniques

Description du paramètre	Valeur du paramètre
Nom de produit	Chauffage gpl
Modèle	MSW-GH-ET-10000	MSW-GH-ET-15000	MSW-GH-ET-30000	MSW-GH-BD-30000	MSW-GH-BD-50000
Tension d'alimentation [V~] / Fréquence [Hz]	230/50
Puissance nominale [W]	40 80 80
Puissance de chauffage [kW]	10	15	30		50
Classe de protection	I
Classe IP	IPX1
Dimensions (largeur x profondeur x hauteur) [mm]	350 x 290 x 315	350 x 290 x 315	565 x 225 x 350	560 x 225 x 350	650 x 245 x 380
Poids [kg]	3,8		6,1	7	8,2
Type de carburant	GPL
Débit d'air maximum [m3/h]	215,6 723 1010
Consommation moyenne de carburant [g/h]	G30 : 1090 G31 : 1071	G30 : 1090 G31 : 1071	G30 : 2181 G31 : 2142	G30 : 2181 G31 : 2142	G30 : 3636 G31 : 3570
Espace maximum pour le chauffage [m2]	110	160	310		510
Espace entre les électrodes	5
d'allumage[mm]
Catégorie d'appareil	Je_3B/P
Diamètre de l'injecteur[mm]	0,86 1,28 1,5
Pression du gaz d'alimentation[mbar]	700 1500
Classe d'efficacité énergétique	A

Exigences d'information pour les radiateurs électriques locaux :

Identifiant(s) du modèle :MSW-GH-ET-10000 / MSW-GH-ET-15000
Fonction de chauffage indirect : non
Puissance de chauffage direct : 15 kW
Puissance de chauffage indirect : - kW
Carburant			Émissions des radiateurs locaux
			NONx(*)
	gaz	GPL	161,7 mg/kWh d'apport (PCS)
duparamètre	Désignation	Valeur	Unité		duparamètre	Symbole	Valeur	Unité
Puissance de chauffage					Pouvoir Calorifique Net (PCI)
Puissance de	Nom P 15 kW				Efficacité à	_th,nom	100	%
chauffage nominale					puissance thermique nominale
Puissance de chauffe minimale (indicatif)	Pmin - kW				Rendement à puissance de chauffage minimale (indicatif)	_th,nom	-	%
Consommation d'électricité pour vos propres besoins					Type de puissance calorifique / régulation de la température ambiante
À la puissance calorifique nominale	EI_Max 0,4 kW				puissance calorifique à un étage sans contrôle de la température ambiante		oui
À puissance de chauffage minimale	EI_Min - kW				au moins deux niveaux manuels sans contrôle de la température ambiante		Non
En mode veille	le_SB - kW				régulation mécanique de la température ambiante avec un thermostat		Non
					contrôle électronique de la température ambiante		Non
					contrôleélectronique de latempératureambiante avec uncontrôleurquotidien		Non
					contrôleélectronique de latempératureambiante avecminuteriehebdomadaire		Non
		Autres options de réglage
					régulation de latempératureambiante avecdétection deprésence		Non
					contrôle de latempératureambiante aveccreconnaissance defenêtre ouverte		Non
					avec réglage de ladistance		Non
					avec commande dedémarrageadaptive		Non
					avec un temps detravail réduit		Non
					avec capteur dechaleur rayonnante		Non
Demande d’énergie permanente pourveilleuse

Demande de flamme pilote(le cas échéant)	P_pilote - kW
Détails du contact		expondo Polska sp. z oo sp. k.ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU
(*) NOx = oxydes d'azote

Identifiant(s) du modèle :MSW-GH-ET-30000 / MSW-GH-BD-30000
Fonction de chauffage indirect : non
Puissance de chauffage direct : 30 kW
Puissance de chauffage indirect : - kW
Carburant			Émissions des radiateurs locaux
			NONx(*)
	gaz	GPL	151,2 mg/kWh d'apport (PCS)
duparamètre	Désignation	Valeur	Unité		duparamètre	Symbole	Valeur	Unité
Puissance de chauffage					Pouvoir Calorifique Net (PCI)
Puissance de chauffage nominale	Nom P 0,8 kW				Efficacité à puissance thermique nominale	_th,nom	100	%
Puissance de chauffe minimale (indicatif)	Pmin - kW				Rendement à puissance de chauffage minimale (indicatif)	_th,nom	-	%

Consommation d'électricité pour vos propres besoins					Type de puissance calorifique / régulation de la température ambiante
À la puissance calorifique nominale	EI_Max 80 kW				puissance calorifique à un étage sans contrôle de la température ambiante	oui
À puissance de chauffage minimale	EI_Min - kW				au moins deux niveaux manuels sans contrôle de la température ambiante	Non
En mode veille	le_SB - kW				régulation mécanique de la température ambiante avec un thermostat	Non
					contrôle électronique de la température ambiante	Non
					contrôle électronique de la température ambiante avec un contrôleur quotidien	Non
					contrôle électronique de la température ambiante avec un contrôleur quotidien	Non

FR

				minuterie hebdomadaire
				Autres options de réglage
				régulation de la température ambiante avec détection de présence	Non
				contrôle de la température ambiante avec reconnaissance de fenêtre ouverte	Non
				avec réglage de la distance	Non
				avec commande de démarrage adaptative	Non
				avec un temps de travail réduit	Non
				avec capteur de chaleur rayonnante	Non
Demande d’énergie permanente pour veilleuse
Demande de flamme pilote (le cas échéant)	P pilote - kW
Détails du contact		expondo Polska sp. z oo sp. k.ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU
(*) NOx = oxydes d'azote
Identifiant(s) du modèle :MSW-GH-BD-50000
Fonction de chauffage indirect : non
Puissance de chauffage direct : 50 kW
Puissance de chauffage indirect : - kW
Carburant			Émissions des radiateurs locaux
			NONx(*)
	gaz	GPL	151,6 mg/kWh d'entrée (PCS)
duparamètre	Désignation	Valeur	Unité		duparamètre	Symbol	Valeur	Unité
Puissance de chauffage					Pouvoir Calorifique Net (PCI)
Puissance de chauffage nominale	Nom P 50 kW				Efficacité à puissance thermique nominale	_th,nom	100	%
Puissance de chauffe minimale (indicatif)	Pmin - kW				Rendement à puissance de chauffage minimale (indicatif)	_th,nom	-	%
Consommation d'électricité pour vos propres besoins					Type de puissance calorifique / régulation de la température ambiante
À la puissance calorifiqu	El Max 0,8 kW				puissance calorifique à un étage sans contrôle de la température ambiante		oui

FR

e

nominale

À

puissanc

e de

chauffag

e

minimale

El_Min - kW

au moins deux

niveaux manuels

sans contrôle de la

température

ambiante

Non

En mode

veille

le SB - kW

régulation

mécanique de la

température

ambiante avec un

thermostat

Non

contrôle

électronique de la

température

ambiante

Non

contrôle

électronique de la

température

ambiante avec un

contrôleur

quotidien

Non

contrôle

électronique de la

température

ambiante avec

minuterie

hebdomadaire

Non

Autres options de réglage

régulation de la

température

ambiante avec

Non

					détection de présence
					contrôle de la température ambiante avec reconnaissance de fenêtre ouverte	Non
					avec réglage de la distance	Non
					avec commande de démarrage adaptative	Non
					avec un temps de travail réduit	Non
					avec capteur de chaleur rayonnante	Non
Demande d’énergie permanente pour veilleuse
Demande de flamme pilote (le cas échéant)	P pilote - kW
Détails du contact		expondo Polska sp. z oo sp. k.ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU
(*) NOx = oxydes d'azote

1. Description générale

Ce manuel est destiné à vous aider pour une utilisation sûre et fiable. Le produit est conçu et fabriqué dans un respect strict des spécifications techniques, avec les technologies et les composants les plus récents et conformément aux normes de qualité les plus élevées.

AVANT TOUTE UTILISATION, CE MODE D'EMPLOI DOIT ÊTRE LU ET COMPRIS.

Pour assurer un fonctionnement durable et fiable de l'appareil, veillez à l'utiliser et à l'entretenir correctement, conformément aux instructions de ce mode d'emploi. Les données techniques et les spécifications de ce manuel sont à jour. Le fabricant se réserve le droit d'apporter des modifications pour améliorer la qualité. L'appareil est conçu et construit de manière à minimiser les risques liés à l'émission de bruit, compte tenu des progrès technologiques et de la possibilité de réduction du niveau sonore.

Explication des symboles

CE	Le produit répond aux exigences des normes de sécurité applicables.
	Veuillez lire attentivement le mode d’emploi ci-dessous avant d’utiliser le produit.
	Produit recyclable.
	PRUDENCE! ou AVERTISSEMENT ! ou SOUVENEZ-VOUS ! décrire une situation donnée(icône d’avertissement générale)
	ATTENTION ! Risque d’électrocution !
	ATTENTION ! Risque d’incendie - matériaux inflammables !
	Risque d’empoisonnement par substances toxiques !
	Attention ! La surface chaude peut provoquer des brûlures !
	Ne couvrez pas la vis avec des matériaux ou des objets !Soyez doux avec l'emballage.
	Ne marchez pas sur le colis.

ATTENTION ! Les illustrations de ce manuel sont fournies à titre indicatif uniquement et peuvent différer dans certains détails du produit réel.

2. Sécurité de l'exploitation

ATTENTION ! Lire tous les avertissements et instructions de sécurité. Le nonrespect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves, voire mortelles.

Le terme "dispositif" ou "produit" dans les avertissements et dans la description du manuel fait référence à l'intitulé suivant:

Chauffage GPL

2.1. Sécurité électrique

a) La fiche de l'appareil doit être compatible avec la prise de courant. Ne pas modifier la fiche de quelque manière que ce soit. Les fiches d'origine et les prises correspondantes réduisent le risque d'électrocution.

b) Évitez tout contact avec des pièces mises à la terre telles que des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est mis à la terre et touche l'appareil alors qu'il est exposé à la pluie directe, à une chaussée mouillée ou si vous travaillez dans un environnement humide. La pénétration d'eau dans l'appareil augmente le risque d'endommagement et d'électrocution.

c) Ne pas toucher à l'appareil avec des mains mouillées ou humides.

d) Ne pas utiliser le câble de manière non conforme. Ne jamais l'utiliser pour déplacer l'appareil ou pour retirer la fiche de la prise. Gardez le câble à l'écart des sources de chaleur, de l'huile, des arêtes tranchantes et des pièces

mobiles. Les fils endommagés ou emmêlés augmentent le risque d'électrisation.

e) Lorsque vous utilisez l'appareil à l'extérieur, utilisez une rallonge prévue à cet effet. L'utilisation d'une rallonge pour usage extérieur réduit le risque d'électrisation.
f) Si vous ne pouvez pas éviter d'utiliser le produit dans un environnement humide, utilisez un dispositif à courant résiduel (RCD) pour connecter le produit au secteur électrique. L'utilisation d'un dispositif de courant résiduel RCD réduit le risque d'électrocution.
g) Il est interdit d'utiliser l'appareil si le câble d'alimentation est endommagé ou présente des signes évidents d'usure. Seul un électricien qualifié ou le service après-vente du fabricant peuvent replacer le câble d'alimentation endommagé.
h) Afin d'éviter tout risque d'électrocution, ne pas immerger le câble, la fiche ou le dispositif lui-même dans l'eau ou tout autre liquide. Ne pas utiliser l'appareil sur des surfaces humides. Ne pas utiliser l'appareil sur des surfaces humides.
i) ATTENTION - DANGER DE MORT ! Lors du nettoyage ou de l'utilisation de l'appareil, ne jamais l'immerger dans l'eau ou dans d'autres liquides.
j) Ne laissez pas l'appareil être mouillé. Risque d'électrocution !

2.2. Sécurité au travail

a) Veillez à ce que le lieu de travail soit bien rangé et bien éclairé. Tout désordre ou mauvais éclairage risquent d'entraîner des accidents. Soyez prévoyant et raisonnable, faites attention à ce que vous faites lors de l'utilisation de l'appareil.
b) N'utilisez pas l'appareil dans une zone à risque d'explosion, par exemple en présence de liquides, de gaz ou de poussières inflammables. L'appareil produit des étincelles qui peuvent enflammer la poussière ou les vapeurs.
c) En cas des doutes concernant le bon fonctionnement de l'appareil et son endommagement, contactez le service du fabricant.
d) Le produit ne peut être réparé que par le service après-vente du fabricant. Ne pas réparer l'appareil par ses propres soins !
e) En cas d'incendie ou de départ de feu, n'utilisez que les extincteurs à poudre ou à neige (CO2) pour éteindre l'appareil sous tension.
f) Aucun enfant ou personne non autorisée n'est autorisé dans la zone de travail. (L'inattention peut entraîner une perte de contrôle de l'appareil.)
g) Utilisez l'appareil dans une zone bien ventilée.
h) Le tuyau de gaz doit être connecté et déconnecté avec le robinet de gaz fermé.
i) Vérifiez régulièrement l'état des autocollants portant les informations sur la sécurité. Remplacez les autocollants s'ils sont illisibles.

j) Conservez ce mode d'emploi pour tout usage ultérieur. Si l'appareil est confié à des tiers, le mode d'emploi doit également être remis avec celui-ci.
k) Tenir hors de portée des enfants les éléments d'emballage et les petits éléments d'assemblage.
I) Stocker le produit hors de la portée des enfants et des animaux.
m) Lorsque le produit est utilisé avec d'autres dispositifs, il est impératif de respecter les manuels d'utilisations des appareils concernés.
n) Ne dirigez jamais le flux d'air vers la bouteille de gaz !

Important ! Assurez la sécurité des enfants et des autres personnes présentes lors de l'utilisation de l'équipement.

2.3. Sécurité personnelle

a) N'utilisez pas cet appareil si vous êtes fatigué, malade ou sous l'influence de l'alcool, de drogues ou de médicaments qui pourraient altérer votre capacité à utiliser l'appareil.
b) L'appareil ne peut être utilisé que par les personnes physiquement aptes, capables de le faire fonctionner et dûment formées, qui ont lu ces instructions et ont été formées en matière de sécurité et de santé au travail.
c) Soyez vigilant et raisonnable lorsque vous utilisez l'appareil. Tout moment d'inattention lors de son utilisation peut entraîner des dommages corporels graves.
d) Pour éviter tout démarrage accidentel, assurez-vous que l'interrupteur est en position arrêt avant toute connexion à la source d'alimentation.
e) Ne portez pas de vêtements amples ni de bijoux. Garder vos cheveux, vos vêtements et vos gants hors des éléments mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.
f) Rangez tous les outils de réglage ou les clés avant de mettre l'appareil en marche. Un outil ou une clé laissé dans une pièce rotative de l'appareil peut provoquer des blessures.
g) Cet appareil n'est pas un jouet. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le produit.
h) Ne placez pas vos mains ou des objets à l'intérieur de l'appareil en cours d'exécution !
i) ATTENTION : Certaines parties de l'appareil peuvent devenir très chaudes – risque de brûlure !

2.4. Utilisation sûre de l'appareil

a) N'utilisez pas l'appareil si l'interrupteur marche/arrêt ne fonctionne pas correctement (ne s'allume pas et ne s'éteint pas). Tout appareil qui ne peut pas être contrôlé par un interrupteur est dangereux, ne doit pas être utilisé et doit être réparé.
b) Débranchez l'appareil de l'alimentation électrique avant le réglage, le nettoyage ou l'entretien. Cela réduit le risque de démarrage accidentel.
c) Fermez le robinet de gaz avant d'effectuer des réglages, de changer d'accessoires et lorsque vous avez fini de travailler avec l'appareil. Cela réduit le risque d'accident.
d) Gardez le produit inutilisé hors de la portée des enfants et de toute personne non familière avec l'appareil ou ce manuel. Tout appareil est dangereux s'il est manipulé par un utilisateur inexpérimenté.
e) Maintenir l'appareil en bon état technique. Avant chaque intervention, vérifier qu'il n'y a pas de dommages généraux ou liés aux pièces mobiles (fissures des pièces et composants ou toute autre condition pouvant affecter le fonctionnement sur de l'appareil). En cas de dommage, faire réparer l'appareil avant utilisation.
f) Sécuriser l'appareil contre les enfants.
g) Les travaux de réparation ou d'entretien ne doivent être effectués que par un personnel qualifié avec des pièces de rechange originales. Cela garantira la sécurité d'utilisation.
h) Pour assurer l'intégrité opérationnelle de l'appareil, ne retirez pas les protections installées en usine ni ne desserrez les vis.
i) Lors du transport et du déplacement de l'appareil du lieu de stockage au lieu d'utilisation, respectez les règles de santé et de sécurité relatives à la manutention manuelle en vigueur dans le pays où l'appareil est utilisé.
j) Il est interdit de déplacer et de manipuler l'appareil lors de son fonctionnement.
k) Ne laissez pas l'appareil allumé sans surveillance.
I) Nettoyez régulièrement l'appareil afin d'éviter une accumulation permanente de saletés.
m) Utilisez du gaz GPL pour alimenter l'appareil. L'utilisation d'autres gaz est interdite !
n) Avant chaque utilisation, assurez-vous que l'embout est correctement installé sur l'appareil et que le flexible est bien fixé et non endommagé.
o) Si vous remarquez une fuite de l'appareil ou des tuyaux, ou si vous sentez une odeur de gaz spécifique, débranchez immédiatement l'alimentation en gaz et consultez une personne autorisée. Aérez la pièce dans laquelle le gaz s'est échappé.

p) Ne dépassez pas la pression d'alimentation recommandée au risque d'endommager l'appareil.
q) N'obstruez pas l'entrée et la sortie d'air.
r) Ne tordez pas et ne pliez pas les tuyaux de gaz.
s) Cet appareil n'est pas un jouet. Il est interdit aux enfants sans supervision d'une personne adulte d'effectuer les travaux d'entretien et de maintenance.
t) Il est interdit d'apporter une quelconque modification à l'appareil afin de changer ses paramètres ou sa construction.
u) Tenez l'appareil à l'écart des sources de chaleur et de feu.
v) Assurez-vous que la roue est installée de manière stable.
w) La pression maximale admissible de l'alimentation en gaz de l'appareil ne doit pas être dépassée ! Utilisez uniquement une alimentation en gaz avec un régulateur de pression et des buses adaptées.
x) N'obstruez pas les orifices de ventilation de l'appareil !
y) Ce produit n'est pas destiné à un usage domestique ni à une utilisation dans des camping-cars ou des mobil-homes. Il convient pour une utilisation dans des espaces ouverts ou des zones bien ventilées, mais ne doit pas être utilisé sous le niveau du sol (par exemple sous-sols, garages ou cellules souterraines).
z) Assurez-vous que le ventilateur fonctionne correctement avant de démarrer le brûleur.
aa) Maintenir une distance minimale de 3,5 m de la sortie d'air chaud, de 2,5 m de l'entrée d'air et de 2 m des autres côtés de l'appareil.
bb) Lors de l'utilisation de la vis, utilisez le facteur de conversion de 100 W de puissance pour 1 m ^3 d'espace - n'utilisez pas la vis dans des espaces plus petits résultant de ce rapport.
cc) N'utilisez pas de feu ouvert à proximité de la vis ou de la bouteille de gaz !
dd) La surface de travail doit être plane, sèche et résistante à la chaleur.

ATTENTION ! Bien que le produit ait été conçu pour être sûr et dispose de protections adéquates et malgré les dispositifs de sécurité supplémentaires fournis à l'utilisateur, il existe toujours un léger risque d'accident ou de blessure lors de la manipulation du produit. Il est recommandé de faire preuve de prudence et de bon sens lors de son utilisation.

3. Mode d'emploi

L'appareil est conçu pour chauffer l'air des pièces. L'appareil n'est pas destiné à un usage domestique.

NE PAS UTILISER POUR LE CHAUFFAGE DOMESTIQUE. POUR LES BÂTIMENTS PUBLICS, LIRE LA RÉGLEMENTATION LOCALE AVANT UTILISATION.

L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme du produit.

3.1. Présentation du produit

A. Poignée de transport
B. Grille de protection avec accès au moteur
C. Câble d'alimentation avec fiche
D. Connexion au gaz
E. Interrupteur d'alimentation
F. Bouton de réinitialisation (certains modèles uniquement)
G. Réinitialiser le voyant (certains modèles uniquement)
H. Sélecteur de réglage de la température
I. Affichages : température réglée à gauche, température ambiante à droite ; (certains modèles uniquement)
J. Boîtier
K. Bouton du robinet de gaz
L. Bouton d'allumage

3.2. Préparation au fonctionnement

PLACEMENT DE L'APPAREIL :

La température ambiante ne doit pas dépasser 40 °C et l'humidité relative 85 %. Placez l'appareil de manière à assurer une bonne circulation d'air. Assurez-vous de respecter la distance de sécurité minimale de chaque côté de l'appareil (voir plus dans la section « Utilisation en toute sécurité de l'appareil »). Gardez l'appareil à l'écart de toute surface chaude, y compris de la lumière directe du soleil. Utilisez toujours l'appareil sur une surface plane, stable, propre, ignifuge et sèche et gardez toujours l'appareil hors de portée des enfants et des personnes aux capacités mentales, sensorielles ou intellectuelles réduites. Placez l'appareil de manière à ce que la prise de courant soit accessible à tout moment. Assurez-vous que l'alimentation électrique de l'appareil correspond aux informations indiquées sur la plaque signalétique !

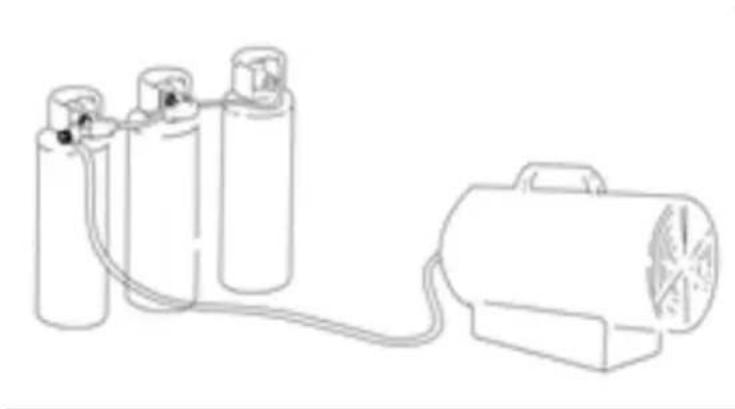

ASSEMBLAGE DE L'APPAREIL

IMPORTANT : l'unité nécessite un raccordement de tuyau de gaz ainsi qu'un régulateur et une bouteille - veuillez contacter votre fournisseur de gaz local pour plus de détails.

• Vérifiez d'abord l'appareil pour déceler tout dommage dû au transport. Connectez le cordon d'alimentation à la source d'alimentation.
  • Mettez l'appareil à la terre.
• Connectez le réservoir de gaz à l'appareil via le raccord (D) - un régulateur de pression doit être installé sur le raccord.
• Ouvrez le robinet de gaz du réservoir et vérifiez s'il y a d'éventuelles ruptures/fuites - l'utilisation d'un dispositif spécial de détection des fuites de gaz est recommandée.

REMARQUE : en cas d'utilisation fréquente et prolongée de l'appareil à pleine puissance, du givre peut se former sur le réservoir de gaz - ceci est normal. Pour éviter ou réduire cet effet, utilisez un réservoir de plus grande capacité ou connectez 2 réservoirs d'essence ou plus simultanément. En aucun cas le réservoir lui-même ne doit être chauffé !

3.3. Utilisation de l'appareil

3.3.1 Allumer

Avec la vanne du réservoir d'essence ouverte.

a) Allumage automatique :

- Placez l'interrupteur d'alimentation (E) sur la position "l" et le moteur électrique démarrera, c'est-à-dire que le ventilateur commencera à tourner et l'écran de droite indiquera la température ambiante.

- Appuyez sur le robinet de gaz (K) et réglez l'interrupteur d'alimentation (E) sur la position "Il". L'écran de gauche indiquera la température actuelle réglée sur l'appareil et l'appareil démarrera automatiquement le contact si cette température est supérieure à la température ambiante. Si la température ambiante est supérieure à la température réglée, l'appareil ne démarrera pas, sauf si le bouton de contrôle de la température (H) est réglé sur une température plus élevée.

- Ajustez le débit de gaz du réservoir en fonction de vos besoins - en tournant le bouton du régulateur dans le sens inverse des aiguilles d'une montre pour l'augmenter et dans l'autre sens pour le réduire.

- Si l'allumage se produit, mais que le chauffage est bloqué après quelques secondes, l'indicateur de réinitialisation (G) s'allumera. Attendez une minute, puis appuyez sur le bouton de réinitialisation (F) et répétez la procédure de démarrage ci-dessus depuis le début.

b) Allumage manuel :

• Réglez l'interrupteur d'alimentation (E) sur la position "l" et le moteur électrique démarrera - le ventilateur commencera à tourner.
• Appuyez et maintenez le robinet de gaz (K) et appuyez sur le bouton d'allumage (L) jusqu'à ce que le feu s'allume. Une fois le feu apparu, continuez à appuyer sur le bouton du robinet de gaz pendant environ 10 secondes.
• Dans le cas où après avoir abaissé le bouton du robinet de gaz (K), l'unité cesse de fonctionner, attendez 1 minute et répétez la procédure de démarrage ci-dessus. Cependant, après l'allumage, maintenez enfoncé le bouton du robinet de gaz (K) un peu plus longtemps.
• Ajustez le débit de gaz du réservoir en fonction de vos besoins - en tournant le bouton du régulateur dans le sens inverse des aiguilles d'une montre pour l'augmenter et dans l'autre sens pour le réduire.

REMARQUE : en cas d'allumage difficile ou irrégulier, s'assurer que rien ne bloque le ventilateur et qu'il tourne librement.

3.3.2 Mise à l'arrêt

• Fermez le robinet de gaz du réservoir, mais laissez le ventilateur fonctionner jusqu'à ce que la flamme s'éteigne, c'est-à-dire n'éteignez pas l'appareil lui-même.
• Lorsque la flamme s'éteint, placez l'interrupteur d'alimentation (E) sur la position "O".
  IMPORTANT : ne laissez jamais l'appareil inactif avec le robinet de gaz ouvert !

3.3.3 Fonction de ventilation de la pièce

Alternativement, l'appareil peut être utilisé pour ventiler la pièce. Pour ce faire, coupez d'abord l'alimentation en gaz. Ensuite, après avoir branché la fiche (C) à la prise de courant, placez l'interrupteur d'alimentation sur la position "I", et le ventilateur se déclenchera et commencera à déplacer l'air dans la pièce.

3.4. Nettoyage et entretien

a) Débranchez la fiche de la prise et laissez refroidir complètement l'appareil avant chaque nettoyage, réglage, changement d'outillage ou lorsque l'appareil n'est pas utilisé.
- Attendez que les pièces en rotation s'arrêtent.
b) Pour nettoyer la surface, n'utilisez que des produits libres de substances caustiques.
c) Après chaque nettoyage, séchez tous les composants avant de réutiliser l'appareil.
d) Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et des rayons directs du soleil.
e) Il est interdit de tremper l'appareil avec un jet d'eau ou de l'immerger dans l'eau.
f) Veillez à ce que l'eau ne pénètre pas par les orifices du boîtier.
g) Nettoyez les orifices de ventilation avec un pinceau et de l'air comprimé.
h) Effectuez des inspections régulières de l'appareil pour vous assurer qu'il est en bon état de fonctionnement et qu'aucun dommage n'est survenu.
i) Nettoyez uniquement avec un chiffon doux.
j) N'utilisez pas d'objets tranchants et/ou métalliques (par exemple une brosse métallique ou une spatule métallique) pour le nettoyage car ils pourraient endommager la surface du matériau de l'appareil.
k) Une fois par an, l'appareil doit être vérifié par un technicien qualifié.

ÉLIMINATION DES APPAREILS USAGÉS.

À la fin de sa vie utile, ce produit ne doit pas être jeté avec les déchets ménagers normaux, mais doit être apporté a un point de collecte pour le recyclage des appareils électriques et électroniques. Ceci est indiqué par le symbole sur le produit, le manuel ou l'emballage. Les matériaux utilisés dans l'appareil peuvent être réutilisés conformément à leur marquage. En réutilisant les matériaux ou d'autres formes d'utilisation d'appareils usagés, vous apportez une contribution significative à la protection de notre environnement.

L'administration locale vous fournira des informations sur le point approprié pour l'élimination des appareils usagés..

DÉPANNAGE (pour les modèles avec allumage automatique)

Problème	Cause(s) possible(s)	Solution
Le moteur ne tourne pas.	Absence d'alimentation	Vérifiez le tableau de commande avec un compteur.
	Température ambiante supérieure à celle réglée sur l'appareil.	Réglez une température plus élevée sur l'appareil.
	Le thermostat de sécurité s'est éteint.	Attendez une minute et appuyez sur le bouton de réinitialisation.
Le moteur tourne, mais le brûleur ne s'allume pas et après quelques secondes l'appareil s'éteint.	Robinet de gaz fermé.	Ouvrez la soupape.
	Réservoir d'essence vide.	Connectez un réservoir rempli.
	La buse de gaz est bouchée.	Retirez la buse et nettoyez-la.
	L'électrovanne gaz est fermée.	Vérifiez le bon fonctionnement de l'électrovanne de gaz.
	Aucune étincelle d'allumage.	Vérifiez l'espace entre les électrodes d'allumage.
Le chauffage s'éteint pendant le fonctionnement.	Trop de gaz.	Vérifiez le régulateur de gaz et remplacez-le si nécessaire.
	Débit d'air insuffisant.	Vérifiez le bon fonctionnement du moteur.
	Débit de gaz insuffisant dû au givre sur le réservoir.	Vérifiez et si nécessaire remplacez par un réservoir d'essence plus grand ou connectez deux réservoirs simultanément pour alimenter l'appareil.

Dati tecnici
