C31FLAT2PDPRO100W - Station d'acceuil i-TEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil USB-C
Marque	i-TEC
Modèle	C31FLAT2PDPRO100W
Alimentation	Jusqu'à 100 W (Power Delivery)
Consommation électrique interne	15 W
Ports vidéo	2x DisplayPort (DP++), 1x HDMI
Résolutions supportées (hôte DP 1.2)	1 moniteur : jusqu'à 4K/30Hz ou 1080p/120Hz ; 2 moniteurs : jusqu'à 2x 1080p/60Hz ; 3 moniteurs : 1x 1080p/60Hz + 2x 720p/60Hz
Résolutions supportées (hôte DP 1.4)	1 moniteur : jusqu'à 4K/60Hz ; 2 moniteurs : jusqu'à 2x 1440p/60Hz ou 2x 4K/30Hz ; 3 moniteurs : 3x 1080p/60Hz
Résolutions supportées (hôte DP 1.4 avec DSC)	1 moniteur : jusqu'à 5K/60Hz (DP) ou 4K/144Hz (DP) ; 2 moniteurs : jusqu'à 2x 4K/60Hz ; 3 moniteurs : 3x 4K/30Hz
Ports USB	4x USB-A 3.2 Gen 1 (5 Gbps)
Ports supplémentaires	1x USB-C PD, 1x lecteur SD/microSD, 1x Ethernet GLAN RJ-45, 1x audio combo 3.5 mm
Fonctionnalités	Clonage d'adresse MAC (via logiciel i-tec Docker Pro), support MST
Compatibilité OS	Windows 10/11, macOS*, iPadOS**, Android**, Chrome OS, Linux
Dimensions (produit)	269 x 83 x 22 mm
Poids (produit)	314 g
Dimensions (emballage)	316 x 130 x 30 mm
Exigences système	Port USB-C/USB4/Thunderbolt 3/4 avec support Alt Mode et Power Delivery
Câble intégré	USB-C de 60 cm
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques agressifs. Éviter l'humidité et les températures extrêmes.
Sécurité	Utiliser sur une surface plane. Ne pas solliciter le port ou le câble USB-C. Débrancher en cas d'orage ou d'inutilisation prolongée.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique en cas de dysfonctionnement.
Informations générales	Manuel complet et pilotes disponibles sur www.i-tec.pro. Support : [e-mail]

FOIRE AUX QUESTIONS - C31FLAT2PDPRO100W i-TEC

Comment connecter plusieurs moniteurs à la station d'accueil ?

Utilisez les ports DisplayPort et HDMI. Les configurations dépendent de la version du port USB-C de votre hôte. Consultez le tableau des résolutions dans la notice pour les combinaisons possibles. Notez que macOS ne prend pas en charge le mode écran étendu (MST), les deux moniteurs afficheront la même image.

Peut-on utiliser cette station avec un Mac ?

Oui, la station est compatible avec macOS. Cependant, macOS ne supporte pas la technologie MST (Multi Stream Transport), donc la connexion de deux moniteurs affichera la même image (miroir). Pour un seul moniteur, la résolution maximale dépend de la version du port USB-C de votre Mac.

Quelle est la puissance de charge maximale fournie par la station ?

La station peut délivrer jusqu'à 100 W via le port USB-C PD (Power Delivery) pour recharger votre ordinateur portable, à condition que celui-ci supporte cette fonction. La consommation interne de la station est de 15 W.

Comment installer les pilotes pour la station d'accueil ?

Sous Windows, les pilotes ne sont nécessaires qu'en cas de problème avec le port Ethernet (réseau lent ou non détecté). Téléchargez-les depuis la page du produit sur i-tec.pro. Sous macOS, aucune installation de pilote n'est requise.

La station fonctionne-t-elle avec un appareil Android ?

Oui, les appareils Android avec un port USB-C supportant le mode hôte sont compatibles. Cependant, le système Android ne supporte pas le mode écran étendu : seul le miroir d'écran est possible. Certains appareils Samsung avec DEX ou Easy Projection peuvent offrir des fonctionnalités supplémentaires.

Comment cloner l'adresse MAC de mon ordinateur sur la station ?

Utilisez le logiciel i-tec Docker Pro disponible sur le site du fabricant. Ce logiciel permet de cloner l'adresse MAC de votre ordinateur sur le port Ethernet de la station, utile pour les réseaux d'entreprise.

Que faire si un moniteur ne s'affiche pas ?

Vérifiez que votre hôte supporte le mode alternatif DisplayPort via USB-C. Assurez-vous que les câbles sont bien branchés et que les moniteurs sont sous tension. Redémarrez la station en l'éteignant (bouton ON/OFF) ou en débranchant l'alimentation. Consultez le tableau des résolutions pour la compatibilité.

Puis-je utiliser un adaptateur secteur USB-C tiers avec la station ?

Oui, mais utilisez de préférence un adaptateur USB-C PD d'au moins 65 W pour assurer la charge de l'ordinateur et le fonctionnement de la station. Branchez-le sur le port marqué 'PD' de la station. Évitez de brancher des adaptateurs non PD sur les ports non prévus.

Quelle est la différence entre les résolutions supportées avec DisplayPort 1.2 et 1.4 ?

Avec DisplayPort 1.2, la résolution maximale est 4K à 30 Hz sur un seul moniteur. Avec DisplayPort 1.4, vous atteignez 4K à 60 Hz, et avec la compression DSC, jusqu'à 5K à 60 Hz ou 4K à 144 Hz. Les configurations multi-écrans offrent également des résolutions plus élevées.

Comment nettoyer et entretenir la station d'accueil ?

Débranchez la station avant tout nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de produits chimiques, d'alcool ou d'abrasifs. Évitez l'humidité et les températures extrêmes. De manière périodique, redémarrez la station via le bouton ON/OFF.

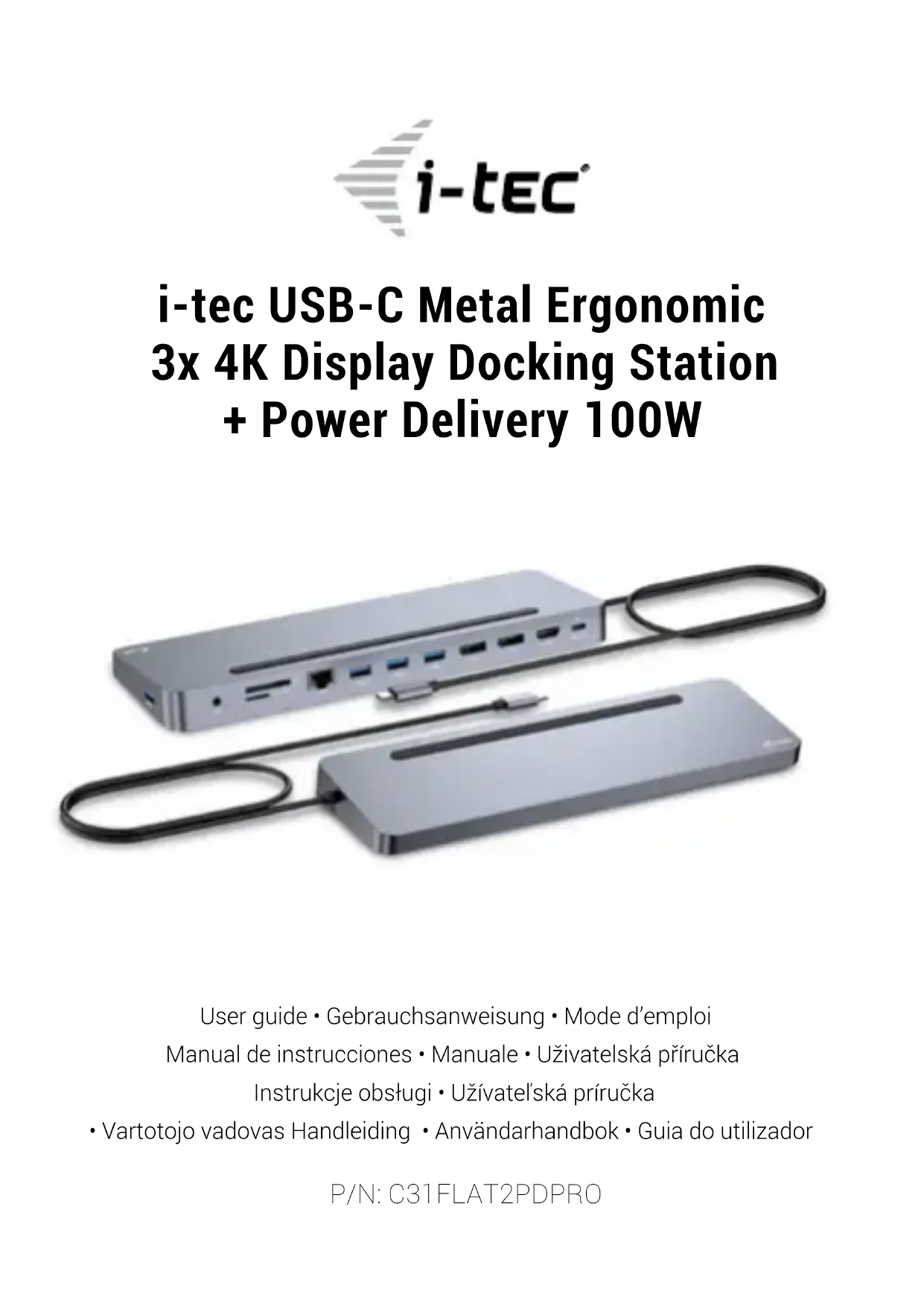

MODE D'EMPLOI C31FLAT2PDPRO100W i-TEC

FR Veuillez lire attentivement le manuel dans son intégralité. Un manuel détaillé est disponible sur notre site www.i-tec.cz/fr/ sous l'onglet "Manuels, pilotes". Si vous avez des problèmes, veuillez contacter notre équipe support à [e-mail]

1. 1x câble USB-C intégré pour la connexion à l'appareil (60 cm).

SPÉCIFICATIONS

• 1x câble USB-C intégré pour la connexion à l'appareil (60 cm).
• Technologie de la station d'accueil : USB-C (MST)
• Alimentation : jusqu'à 100 W

- Consommation électrique interne : 15W (plus d'informations ici)

- Ports vidéo : 2x DisplayPort (supportant DP++), 1x HDMI

- Résolution :

- Périphérique hôte avec support DisplayPort 1.2 :

• 1 moniteur - 1x HDMI ou DP → jusqu'à 4K/30Hz
• 1 moniteur - 1x HDMI ou DP → jusqu'à 1080p/120Hz
• 2 moniteurs - 1x DP + 1x HDMI → jusqu'à 2x 1080p/60Hz*.
• 2 moniteurs - 2x DP → jusqu'à 2x 1080p/60Hz*
• 3 moniteurs - 1x HDMI + 1x DP + 1x DP → jusqu'à 1x 1080p/60Hz + jusqu'à 2x720p/60Hz*

- Périphérique hôte avec support DisplayPort 1.4 :

• 1 moniteur - 1x HDMI → jusqu'à 4K/60Hz
• 1 moniteur - 1x DP → jusqu'à 4K/60Hz
• 2 moniteurs - 1x DP + 1x HDMI → jusqu'à 2x 1440p/60Hz*
• 2 moniteurs - 1x DP + 1x HDMI → jusqu'à 2x 4K/30Hz*
• 2 moniteurs - 2x DP → jusqu'à 2x 4K/30Hz*
• 3 moniteurs - 1x HDMI + 1x DP + 1x DP → jusqu'à 3x 1080p/60Hz*

- Périphérique hôte DisplayPort 1.4 avec prise en charge DSC :

• 1 moniteur - 1x HDMI → jusqu'à 4K/60Hz
• 1 moniteur - 1x DP → jusqu'à 5K/60Hz
• 1 moniteur - 1x HDMI → jusqu'à 1440p/144Hz ou 1080p/240Hz
• 1 moniteur - 1x DP → jusqu'à 4K/144Hz ou 1440p/240Hz ou 1080p/360Hz
• 2 moniteurs - 1x DP + 1x HDMI → jusqu'à 2x 4K/60Hz*
• 2 moniteurs - 1x DP + 1x HDMI ou DP → jusqu'à 2x 1440p/144Hz*

• 3 moniteurs - 1x HDMI + 1x DP + 1x DP → jusqu'à 3x 4K/30Hz*

• 1x port USB-C PD (Power Delivery)
  • 4x port USB-A 3.2 Gen. 1 (5 Gbps)

• 1x SD/microSD slot
  • 1x Ethernet GLAN RJ-45 port
• 1x 3.5 mm Combo Audio port
• Clonage de l'adresse MAC : oui (à l'aide du logiciel i-tec Docker Pro)

- OS : Windows 11, Windows 10, macOS*, iPadOS**, Android**, Chrome OS et Linux avec les dernières mises à jour

• Dimensions du produit : 269 x 83 x 22mm
• Poids du produit : 314g
• Dimensions de l'emballage : 316 x 130 x 30mm

EXIGENCES DU SYSTÈME

Exigences matérielles :

- Appareils dotés d'un port USB-C, USB4 ou Thunderbolt™ 3/4 libre.

Exigences pour la fonction Power Delivery :

- Appareils dotés d'un port USB-C, USB4 ou Thunderbolt™ 3/4 libre avec prise encharge de Power Delivery.

Exigences en matière de sortie vidéo:

- Appareils dotés d'un port USB-C ou USB4 libre avec prise en charge du mode alternatif. Port DisplayPort ou Thunderbolt™ 3/4.

Système d'exploitation :

- Windows 10 / 11, macOS*, iPadOS**, Android**, Chrome OS et Linux avec la dernière version du logiciel mises à jour.

* macOS ne prend pas en charge la technologie MST (Multi Stream Transport). La connexion de deux moniteurs à une station macOS entraînera l'affichage de la même image sur les deux moniteurs.
** iPadOS, les systèmes Android ne prennent pas en charge la technologie de transfert d'images multi-écrans ou l'option d'écran étendu. Cela signifie que seul l'écran miroir s'affiche lorsqu'il est connecté à un moniteur externe. (Non valable pour les appareils Android avec les extensions DEX et Easy Projection).

L'INSTALLATION DES PILOTES

Windows:

Uniquement si un problème est détecté avec l'adaptateur LAN, par exemple : En cas de panne, de réseau lent et de détection insuffisante ou inexistante du réseau local. Vous pouvez télécharger les pilotes LAN ici dans la section Manuels, Pilotes https://i-tec.pro/produkt/c31flat2pdpro/

macOS:

Aucune installation de pilote n'est nécessaire

CONSIGNES DE SÉCURITÉ POUR L'UTILISATION DE LA STATION D'ACCUEIL

• Ne pas exposer à des températures et à une humidité extrêmes.
• Utilisez l'appareil sur des supports plats pour éviter de glisser et de tomber sur le sol.
• Conservez les conducteurs et le manuel pour une utilisation ultérieure.
• Évitez de solliciter le port ou le câble USB-C.
• Redémarrer périodiquement le produit à l'aide du bouton ON/OFF ou en le débranchant du secteur.
• Ne pas brancher les adaptateurs USB-C PD sur les ports USB-C qui ne sont pas marqués comme des ports à connecter.
  Adaptateur d'alimentation USB-C PD.
• Il est recommandé d'éteindre la station d'accueil à la fin de la journée.

En collaboration avec le service après-vente :

• Vérifier la fonctionnalité après une chute dans l'eau ou sur le sol.
• Vérifier le fonctionnement lorsque le couvercle est fissuré.
• Se plaindre du fait que l'appareil ne fonctionne pas conformément au manuel.

QUESTIONS FRÉQUEMMENT POSÉES

Disponible sur notre site web www-i-tec.pro sous "FAQ" pour ce produit.

GLOSSAIRE DES TERMES

Interface / port / connecteur / entrée / emplacement - l'endroit où deux appareils sont physiquement connectés.

Contrôleur - composant semi-conducteur (appelé chipset) d'un ordinateur portable ou d'une tablette qui assure le fonctionnement de certaines fonctions de l'ordinateur portable ou de la tablette des ports.

Thunderbolt™ - est une interface matérielle rapide qui vous permet de connecter des appareils (périphériques) à votre ordinateur via un bus d'extension. Thunderbolt combine PCI-Express et DisplayPort dans une interface de données en série. Il permet de connecter en guirlande jusqu'à 6 périphériques Thunderbolt™ supplémentaires, avec des taux de transfert Thunderbolt™ 3/4 pouvant atteindre 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - est un connecteur symétrique Permet une charge plus rapide, l'alimentation, le double rôle (non seulement hôte, mais aussi invité), la prise en charge des modes alternatifs - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) et la notification d'erreur via le dispositif Billboard.

USB-C Power Delivery (USB-C PD) - fonction optionnelle du connecteur USB-C. Connecteur avec ce support peut à la fois charger et être chargé, et prend en charge des charges de 10W à 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - norme pour l'interface USB / port pour la connexion de divers dispositifs USB divers périphériques USB peuvent être connectés à la station d'accueil ou à l'adaptateur à l'aide de l'interface USB de type A. Le port USB de type B est utilisé pour connecter la station d'accueil ou l'adaptateur à un ordinateur portable/une tablette.

HDMI/Port d'affichage - Norme pour une interface/port graphique numérique utilisée pour connecter des moniteurs et d'autres dispositifs d'affichage graphique.

LAN (Local Area Network) - réseau local, dont le plus courant est aujourd'hui le réseau Ethernet, qui est utilisé par la station d'accueil permet d'atteindre des taux de transfert théoriques allant jusqu'à 2,5 Gbit/s.

Audio - terme désignant un dispositif d'entrée (microphone) ou de sortie (casque/haut-parleurs) audio.

DESCRIPCIÓN

Panel lateral:

Ce dispositif est revêtu du marquage avec le symbole de recyclage indiqué ci-dessus. Ça veut dire, qu'une fois découlée la vie utile dudit dispositif, vous vous voyez dans l'obligation d'assurer, que le dispositif se trouve déposé en un respectif centre de collecte, dûment établi à cette fin, et non en d'autres centres de ramassage qui soient destinés à déposer de courants déchets municipaux non triés. De cette manière, on contribue considérablement à une amélioration en matière d'environnement où nous vivons tous. (Seulement pour l'Union Européenne).

ESPAÑOL

Nous déclarons sous notre seule responsabilité que le produit susmentionné est conforme aux directives suivantes de l'Union européenne:
