MANUAL DE USUARIO C31FLAT2PDPRO100W i-TEC

ES Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro sitio web, www.i-tec.cz/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en [e-mail]

1. 1x cable USB-C integrado para la conexión al dispositivo (60 cm)

ESPECIFICACIONES

- 1x cable USB-C integrado para la conexión al dispositivo (60 cm)

- Tecnología de estación de acoplamiento: USB-C (MST)

- Potencia: hasta 100 W

- Consumo interno: 15W(más información aquí)

- Puertos de vídeo: 2x DisplayPort (compatible con DP++), 1x HDMI

- Resolución:

- Dispositivo host compatible con DisplayPort 1.2:

- 1 monitor - 1x HDMI o DP → hasta 4K/30Hz

- 1 monitor - 1x HDMI o DP → hasta 1080p/120Hz

- 2 monitores - 1x DP + 1x HDMI → hasta 2x 1080p/60Hz*.

- 2 monitores - 2x DP → hasta 2x 1080p/60Hz*.

- 3 monitores - 1x HDMI + 1x DP + 1x DP → hasta 1x 1080p/60Hz + hasta 2x 720p/60Hz*.

- Dispositivo host compatible con DisplayPort 1.4:

o 1 monitor - 1x HDMI → hasta 4K/60Hz

o 1 monitor - 1x DP → hasta 4K/60Hz

o 2 monitores - 1x DP + 1x HDMI → hasta 2x 1440p/60Hz*.

o 2 monitores - 1x DP + 1x HDMI → hasta 2x 4K/30Hz*.

o 2 monitores - 2x DP → hasta 2x 4K/30Hz*.

o 3 monitores - 1x HDMI + 1x DP + 1x DP → hasta 3x 1080p/60Hz*.

- Dispositivo host DisplayPort 1.4 compatible con DSC:

- 1 monitor - 1x HDMI → hasta 4K/60Hz

- 1 monitor - 1x DP → hasta 5K/60Hz

- 1 monitor - 1x HDMI → hasta 1440p/144Hz o 1080p/240Hz

- 1 monitor - 1x DP → hasta 4K/144Hz o 1440p/240Hz o 1080p/360Hz

- 2 monitores - 1x DP + 1x HDMI → hasta 2x 4K/60Hz*.

- 2 monitores - 1x DP + 1x HDMI o DP → hasta 2x 1440p/144Hz*.

- 3 monitores - 1x HDMI + 1x DP + 1x DP → hasta 3x 4K/30Hz*.

• 1x puerto USB-C PD (Power Delivery)

• 4 puertos USB-A 3.2 Gen. 1 (5 Gbps)

• 1x ranura SD/microSD

• 1 puerto Ethernet GLAN RJ-45

- 1x puerto de audio combo de 3,5 mm

- Clonación de direcciones MAC: sí (mediante el software i-tec Docker Pro)

- SO: Windows 11, Windows 10, macOS*, iPadOS**, Android**, Chrome OS y Linux con las últimas actualizaciones.

- Dimensiones del producto: 269 x 83 x 22mm

- Peso del producto: 314 g

- Dimensiones del envase: 316 x 130 x 30mm

REQUISITOS DEL SISTEMA

Requisitos de hardware:

- Dispositivos con un puerto USB-C, USB4 o Thunderbolt™ 3/4 libre.

Requisitos para la función Power Delivery:

- Dispositivos con un puerto USB-C, USB4 o Thunderbolt™ 3/4 libre compatible con Power Delivery.

Requisitos de salida de vídeo:

- Dispositivos con un puerto USB-C o USB4 libre con modo alternativo compatible con DisplayPort o puerto Thunderbolt™3/4.

Sistema operativo:

- Windows 10 / 11, macOS*, iPadOS**, Android**, Chrome OS y Linux con las últimas actualizaciones

* macOS no es compatible con la tecnología Multi Stream Transport (MST). Conectar dos monitores a una estación macOS hará que ambos monitores muestren la misma imagen.
** iPadOS, los sistemas Android no son compatibles con la tecnología de transferencia de imágenes multipantalla ni con la opción de pantalla ampliada. Esto significa que sólo se mostrará la pantalla reflejada cuando se conecte a un monitor externo. (No válido para dispositivos Android con extensiones DEX y Easy Projection).

INSTALACIÓN DE CONTROLADORES

Windows:

Sólo si se detecta un problema con el adaptador LAN, por ejemplo :

En caso de cortes, red lenta y en caso de detección de LAN deficiente o inexistente.

Puede descargar los controladores LAN aquí en la sección manuales, Controladores https://itec.pro/produkt/c31flat2pdpro/

macOS:

No es necesario instalar ningún controlador

INSTRUCCIONES DE SEGURIDAD PARA EL USO DE LA BASE DE CONEXIÓN

• No exponer a temperaturas y humedad extremas.
• Utilice el aparato sobre almohadillas planas para evitar resbalones y caídas en el suelo.
• Conserve los controladores y el manual para su uso posterior.
• Evita forzar el puerto USB-C o el cable.
• Reinicie el producto periódicamente utilizando el botón ON/OFF o desenchufándolo de la red eléctrica.
• No enchufe adaptadores USB-C PD en puertos USB-C que no estén marcados como puertos para conectar adaptador de corriente USB-C PD.
• Se recomienda apagar la base de conexión al final del día.

En colaboración con el servicio técnico:

• Compruebe el funcionamiento después de caer al agua o al suelo.
• Verifique la funcionalidad cuando la cubierta esté agrietada.
• Quejarse de que el aparato no funciona según el manual.

PREGUNTAS MÁS FRECUENTES

Disponible en nuestro sitio web www-i-tec.pro en "FAQ" para este producto

GLOSARIO DE TÉRMINOS

Interfaz / puerto / conector / entrada / ranura - lugar donde se conectan físicamente dos dispositivos.

Controlador: componente semiconductor (denominado chipset) de un portátil/tableta que garantiza el funcionamiento de algunos de los puertos.

Thunderbolt™ - es una interfaz de hardware rápida que permite conectar dispositivos (periféricos) al ordenador a través de un bus de expansión. Thunderbolt combina PCI-Express y DisplayPort en una interfaz de datos en serie. Permite conectar en cadena hasta 6 dispositivos Thunderbolt™ adicionales, con velocidades de transferencia Thunderbolt™ 3/4 de hasta 40 Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - es un conector simétrico Permite una carga más rápida, alimentación, doble función (no solo anfitrión, sino también invitado), compatibilidad con modos alternativos - Modo Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) y notificación de errores a través del dispositivo Billboard.

USB-C Power Delivery (USB-C PD) - característica opcional del conector USB-C. Conector con esta compatibilidad puede cargar y ser cargado, y admite cargas de 10 a 240 W.

USB 3.2 / 3.1 / 3.0 / 2.0 - estándar para interfaz USB / puerto para conectar varios dispositivos USB. Se pueden conectar varios dispositivos USB a la base de conexión o al adaptador mediante la interfaz USB de tipo A. El puerto USB de tipo B se utiliza para conectar la base de conexión o el adaptador a un ordenador portátil o una tableta. El puerto USB de tipo B se utiliza para conectar la base de conexión o el adaptador a un ordenador portátil o una tableta.

HDMI/Puerto de pantalla: norma para una interfaz/puerto de gráficos digitales que se utiliza para conectar monitores y otros dispositivos de visualización gráfica.

LAN (Local Area Network) - red de área local, actualmente la más común es la denomina-da Ethernet, que utilizan la estación de acoplamiento alcanza velocidades de transferencia teóricas de hasta 2,5 Gbit/s.

Audio - término que designa un dispositivo de entrada (micrófono) o salida (auriculares/altavoces) de audio.

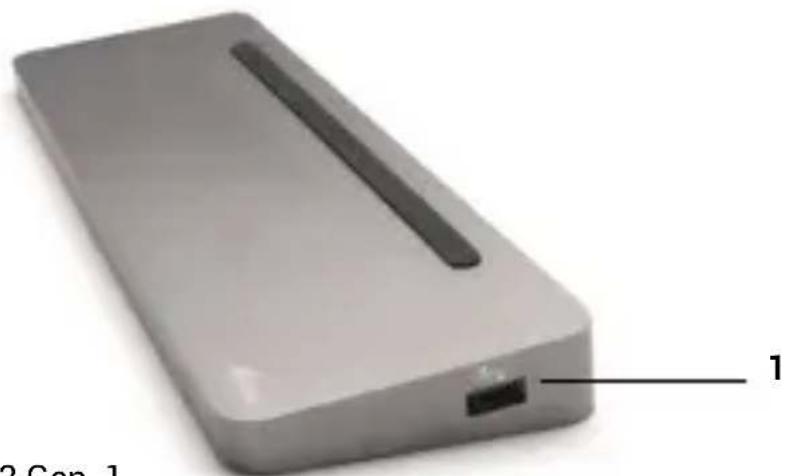

DESCRIZIONE

Pannello laterale:

REQUISITOS DO SISTEMA

Requisitos de hardware:

Requisitos de saída de vídeo:

El dispositivo está indicado por el símbolo de reciclaje. Esto significa que al final de la vida útil de la instalación, debe asegurarse de que se almacene por separado en un punto de recolección establecido para este fin y no en los lugares designados para la eliminación de desechos municipales ordinarios sin clasificar. Contribuirá a mejorar el medio ambiente de todos nosotros. (Sólo para la Unión Europea)

ITALIANO

Nosotros declaramos bajo nuestra exclusiva responsabilidad que el producto arriba mencionado es conforme con las siguientes directivas de la Unión Europea:
