Produkttyp	USB-C Dockingstation
Marke	i-TEC
Modell	C31FLAT2PDPRO100W
Stromversorgung	Bis zu 100 W (Power Delivery)
Interne Stromaufnahme	15 W
Videoanschlüsse	2x DisplayPort (DP++), 1x HDMI
Unterstützte Auflösungen (Host DP 1.2)	1 Monitor: bis zu 4K/30Hz oder 1080p/120Hz; 2 Monitore: bis zu 2x 1080p/60Hz; 3 Monitore: 1x 1080p/60Hz + 2x 720p/60Hz
Unterstützte Auflösungen (Host DP 1.4)	1 Monitor: bis zu 4K/60Hz; 2 Monitore: bis zu 2x 1440p/60Hz oder 2x 4K/30Hz; 3 Monitore: 3x 1080p/60Hz
Unterstützte Auflösungen (Host DP 1.4 mit DSC)	1 Monitor: bis zu 5K/60Hz (DP) oder 4K/144Hz (DP); 2 Monitore: bis zu 2x 4K/60Hz; 3 Monitore: 3x 4K/30Hz
USB-Anschlüsse	4x USB-A 3.2 Gen 1 (5 Gbps)
Zusätzliche Anschlüsse	1x USB-C PD, 1x SD/microSD-Kartenleser, 1x Ethernet GLAN RJ-45, 1x Audio-Combo 3.5 mm
Funktionen	MAC-Adressenklonung (über i-tec Docker Pro Software), MST-Unterstützung
Betriebssystemkompatibilität	Windows 10/11, macOS*, iPadOS**, Android**, Chrome OS, Linux
Abmessungen (Produkt)	269 x 83 x 22 mm
Gewicht (Produkt)	314 g
Abmessungen (Verpackung)	316 x 130 x 30 mm
Systemanforderungen	USB-C/USB4/Thunderbolt 3/4-Anschluss mit Alt Mode und Power Delivery Unterstützung
Integriertes Kabel	USB-C Kabel, 60 cm
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine aggressiven Chemikalien verwenden. Feuchtigkeit und extreme Temperaturen vermeiden.
Sicherheit	Auf einer ebenen Fläche verwenden. Den USB-C-Anschluss oder das Kabel nicht überlasten. Bei Gewitter oder längerer Nichtnutzung abziehen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Bei Fehlfunktion den technischen Support kontaktieren.
Allgemeine Informationen	Vollständige Bedienungsanleitung und Treiber unter www.i-tec.pro. Support: [e-mail]

Häufig gestellte Fragen - C31FLAT2PDPRO100W i-TEC

Wie schließe ich mehrere Monitore an die Dockingstation an?

Verwenden Sie die DisplayPort- und HDMI-Anschlüsse. Die Konfigurationen hängen von der Version des USB-C-Anschlusses Ihres Hosts ab. Beachten Sie die Auflösungstabelle in der Anleitung für mögliche Kombinationen. Beachten Sie, dass macOS den erweiterten Bildmodus (MST) nicht unterstützt; beide Monitore zeigen das gleiche Bild.

Kann ich diese Station mit einem Mac verwenden?

Ja, die Station ist mit macOS kompatibel. macOS unterstützt jedoch nicht die MST-Technologie (Multi Stream Transport), daher zeigt die Verbindung von zwei Monitoren das gleiche Bild (Spiegelung). Bei einem einzelnen Monitor hängt die maximale Auflösung von der USB-C-Port-Version Ihres Mac ab.

Wie hoch ist die maximale Ladeleistung der Station?

Die Station kann bis zu 100 W über den USB-C-PD-Anschluss (Power Delivery) zum Aufladen Ihres Laptops liefern, sofern dieser diese Funktion unterstützt. Die interne Stromaufnahme der Station beträgt 15 W.

Wie installiere ich die Treiber für die Dockingstation?

Unter Windows sind Treiber nur erforderlich, wenn Probleme mit dem Ethernet-Anschluss auftreten (langsames Netzwerk oder nicht erkannt). Laden Sie sie von der Produktseite auf i-tec.pro herunter. Unter macOS ist keine Treiberinstallation erforderlich.

Funktioniert die Station mit einem Android-Gerät?

Ja, Android-Geräte mit einem USB-C-Anschluss, der den Host-Modus unterstützt, sind kompatibel. Allerdings unterstützt Android keinen erweiterten Bildschirmmodus; nur Bildschirmspiegelung ist möglich. Einige Samsung-Geräte mit DEX oder Easy Projection bieten möglicherweise zusätzliche Funktionen.

Wie klone ich die MAC-Adresse meines Computers auf die Station?

Verwenden Sie die Software i-tec Docker Pro, die auf der Website des Herstellers verfügbar ist. Diese Software ermöglicht das Klonen der MAC-Adresse Ihres Computers auf den Ethernet-Anschluss der Station, nützlich für Unternehmensnetzwerke.

Was tun, wenn ein Monitor nicht angezeigt wird?

Überprüfen Sie, ob Ihr Host den DisplayPort-Alternativmodus über USB-C unterstützt. Stellen Sie sicher, dass die Kabel richtig angeschlossen und die Monitore eingeschaltet sind. Starten Sie die Station neu, indem Sie sie ausschalten (ON/OFF-Taste) oder das Netzteil abziehen. Beachten Sie die Auflösungstabelle zur Kompatibilität.

Kann ich ein USB-C-Netzteil eines Drittanbieters mit der Station verwenden?

Ja, aber verwenden Sie vorzugsweise ein USB-C-PD-Netzteil mit mindestens 65 W, um die Ladung des Computers und den Betrieb der Station sicherzustellen. Schließen Sie es an den mit 'PD' gekennzeichneten Anschluss der Station an. Vermeiden Sie es, Nicht-PD-Adapter an nicht dafür vorgesehenen Anschlüssen anzuschließen.

Was ist der Unterschied zwischen den unterstützten Auflösungen mit DisplayPort 1.2 und 1.4?

Mit DisplayPort 1.2 beträgt die maximale Auflösung 4K bei 30 Hz auf einem einzelnen Monitor. Mit DisplayPort 1.4 erreichen Sie 4K bei 60 Hz und mit DSC-Kompression bis zu 5K bei 60 Hz oder 4K bei 144 Hz. Multi-Monitor-Konfigurationen bieten ebenfalls höhere Auflösungen.

Wie reinige und pflege ich die Dockingstation?

Ziehen Sie die Station vor der Reinigung ab. Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Niemals Chemikalien, Alkohol oder Scheuermittel verwenden. Feuchtigkeit und extreme Temperaturen vermeiden. Starten Sie die Station regelmäßig über den ON/OFF-Schalter neu.

BEDIENUNGSANLEITUNG C31FLAT2PDPRO100W i-TEC

DE Bitte lesen Sie das gesamte Handbuch sorgfältig durch. Die ausführliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.cz/de/ unter „Benutzerhandbücher, Treiber“ bei diesem Produkt zu finden. Wenn Sie Probleme haben, kontaktieren Sie bitte unser Support-Team unter: [e-mail]

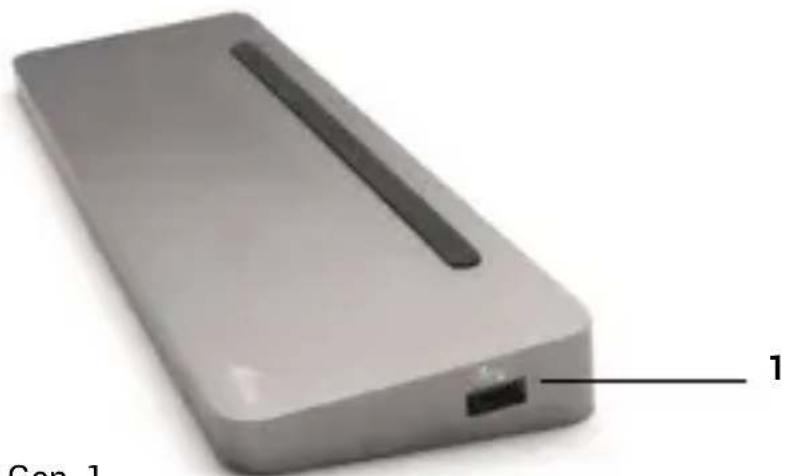

1. USB-A 3.2 Gen. 1 Anschluss

Rückwand:

1. 1x 3,5 mm Combo-Audio-Anschluss
2. 1x SD/microSD-Steckplatz
3. 1x Ethernet GLAN RJ-45 Anschluss
4. 3x USB-A 3.2 Gen. 1 Anschluss
5. 2 × DP
6. 1x HDMI
7. 1x USB-C (Power Delivery)

Seitenwand:

1. 1x integriertes USB-C-Kabel zum Anschluss an das Gerät (60 cm)

SPEZIFIKATIONEN

• 1x integriertes USB-C-Kabel zum Anschluss an das Gerät (60 cm)
- Technologie der Dockingstation: USB-C (MST)
- Leistungsabgabe: bis zu 100 W - Interne Leistungsaufnahme: 15W(mehr Infos hier)
• Videoanschlüsse: 2x DisplayPort (unterstützt DP++), 1x HDMI
- Auflösung:
- Host-Gerät mit DisplayPort 1.2-Unterstützung:

• 1 Monitor - 1x HDMI oder DP → bis zu 4K/30Hz
• 1 Monitor - 1x HDMI oder DP → bis zu 1080p/120Hz
• 2 Monitore - 1x DP + 1x HDMI → bis zu 2x 1080p/60Hz*.
• 2 Monitore - 2x DP → bis zu 2x 1080p/60Hz*
  -3 Monitore - 1x HDMI + 1x DP + 1x DP → bis zu 1x 1080p/60Hz + bis zu 2x 720p/60Hz*

- Host-Gerät mit DisplayPort 1.4-Unterstützung:

• 1 Monitor - 1x HDMI → bis zu 4K/60Hz
• 1 Monitor - 1x DP → bis zu 4K/60Hz
• 2 Monitore - 1x DP + 1x HDMI → bis zu 2x 1440p/60Hz*
• 2 Monitore - 1x DP + 1x HDMI → bis zu 2x 4K/30Hz*
• 2 Monitore - 2x DP → bis zu 2x 4K/30Hz*
• 3 Monitore - 1x HDMI + 1x DP + 1x DP → bis zu 3x 1080p/60Hz*

- DisplayPort 1.4-Host-Gerät mit DSC-Unterstützung:

• 1 Monitor - 1x HDMI → bis zu 4K/60Hz
• 1 Monitor - 1x DP → bis zu 5K/60Hz
• 1 Monitor - 1x HDMI → bis zu 1440p/144Hz oder 1080p/240Hz
• 1 Monitor - 1x DP → bis zu 4K/144Hz oder 1440p/240Hz oder 1080p/360Hz
• 2 Monitore - 1x DP + 1x HDMI → bis zu 2x 4K/60Hz*
• 2 Monitore - 1x DP + 1x HDMI oder DP → bis zu 2x 1440p/144Hz*
• 3 Monitore - 1x HDMI + 1x DP + 1x DP → bis zu 3x 4K/30Hz*

• 1x USB-C PD-Anschluss (Power Delivery)
• 4x USB-A 3.2-Anschluss Gen. 1 (5 Gbit/s)
• 1x SD/microSD-Steckplatz
• 1x Ethernet GLAN RJ-45 Anschluss
• 1x 3,5 mm Combo-Audio-Anschluss
- Klonen von MAC-Adressen: ja (mit i-tec Docker Pro Software)
- OS: Windows 11, Windows 10, macOS*, iPadOS**, Android**, Chrome OS und

• Abmessungen des Produkts: 269 x 83 x 22mm
• Produktgewicht: 314 g
• Abmessungen der Verpackung: 316 x 130 x 30mm

SYSTEMANFORDERUNGEN

Hardware-Anforderungen:

- Geräte mit einem freien USB-C-, USB4- oder Thunderbolt™ 3/4-Anschluss

Anforderungen an die Funktion Power Delivery:

- Geräte mit einem freien USB-C-, USB4- oder Thunderbolt™ 3/4-Anschluss mit Power Delivery-Unterstützung.

Anforderungen an den Videoausgang:

- Geräte mit einem freien USB-C- oder USB4-Anschluss mit Alternate Mode Unterstützung DisplayPort- oder Thunderbolt™ 3/4-Anschluss

Operationssystem:

- Windows 10 / 11, macOS*, iPadOS**, Android**, Chrome OS und Linux mit den neuesten aktualisierungen

* macOS unterstützt die MST-Technologie (Multi Stream Transport) nicht. Wenn Sie zwei Monitore an eine macOS-Station anschließen, wird auf beiden Monitoren das gleiche Bild angezeigt.

** iPadOS, Android-Systeme unterstützen weder die Technologie zur Übertragung von bildern auf mehrere Bildschirme noch die Option "Erweiterter Bildschirm". Dies bedeutet, dass nur der gespiegelte Bildschirm angezeigt wird, wenn er an einen externen Monitor angeschlossen ist. (Gilt nicht für Android-Geräte mit DEX- und Easy Projection-Erweiterungen).

INSTALLATION DER TREIBER

Fenster:

Nur wenn ein Problem mit dem LAN-Adapter festgestellt wird, z. B.:

Bei Ausfällen, langsamen Netzwerken und bei schlechter oder fehlender LAN-Erkennung. Sie können LAN-Treiber hier im Abschnitt Handbücher, Treiber herunterladen https://i-tec.pro/produkt/c31flat2pdpro/

macOS:

Keine Treiberinstallation erforderlich

SICHERHEITSHINWEISE ZUR VERWENDUNG DER DOCKING STATION

- Nicht extremen Temperaturen und Feuchtigkeit aussetzen.

- Benutzen Sie das Gerät auf flachen Unterlagen, um ein Ausrutschen und Fallen auf dem Boden zu vermeiden.

- Bewahren Sie die Treiber und das Handbuch zur späteren Verwendung auf.

- Vermeiden Sie es, den USB-C-Anschluss oder das Kabel zu belasten.

- Starten Sie das Gerät in regelmäßigen Abständen neu, indem Sie die Taste ON/OFF drücken oder den Netzstecker ziehen.

- Schließen Sie keine USB-C-PD-Adapter an USB-C-Ports an, die nicht als Ports zum Anschließen gekennzeichnet sind USB-C-PD-Netzteil.

- Es wird empfohlen, die Dockingstation am Ende des Tages auszuschalten.

In Zusammenarbeit mit der Serviceabteilung:

• Prüfen Sie die Funktionstüchtigkeit nach einem Sturz ins Wasser oder auf den Boden.
• Überprüfen Sie die Funktionsfähigkeit, wenn die Abdeckung gesprungen ist.
• Beschweren Sie sich darüber, dass das Gerät nicht wie in der Bedienungsanleitung beschrieben funktioniert.

HÄUFIG GESTELLTE FRAGEN

Verfügbar auf unserer Website www-i-tec.pro unter "FAQ" für dieses Produkt

GLOSSAR DER BEGRIFFE

Schnittstelle / Port / Anschluss / Eingang / Steckplatz - die Stelle, an der zwei Geräte physisch miteinander verbunden sind.

Controller - eine Halbleiterkomponente (Chipsatz genannt) in einem Notebook/Tablet, die den Betrieb einiger aus den Häfen.

Thunderbolt™ - ist eine schnelle Hardware schnittstelle, über die Sie Geräte (Peripheriegeräte) über einen Erweiterungs bus an Ihren Computer anschließen können. Thunderbolt kombiniert PCI-Express und DisplayPor zu einer seriellen Datenschnittstelle. Sie ermöglicht die Verkettung von bis zu 6 zusätzlichen Thunderbolt™-Geräten mit Thunderbolt™ 3/4-Übertragungsraten von bis zu 40 Gbit/s.

USB-C / USB Typ-C / USB4 / Thunderbolt™ 3/4 - ist ein symmetrischer Anschluss. Ermöglicht schnelleres Laden, Stromversorgung, Dual-Role (nicht nur Host, sondern auch Gast), Unterstützung für alternative Modi - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) und Fehlerbenachrichtigung über Billboard-Gerät.

USB-C Power Delivery (USB-C PD) - optionale Funktion des USB-C-Steckers. Stecker mit dieser Unterstützung kann sowohl laden als auch geladen werden und unterstützt Lasten von 10 W bis 240 W

USB 3.2 / 3.1 / 3.0 / 2.0 - Standard für USB-Schnittstelle / Port zum Anschluss verschiedener USBGeräte. Über die USB-Typ-A-Schnittstelle können verschiedene USB-Geräte an die Dockingstation oder den Adapter angeschlossen werden. Der USB-Typ-B-Anschluss wird verwendet, um die Dockingstation oder den Adapter mit einem Laptop/Tablet zu verbinden.

HDMI/Display Port - Ein Standard für eine digitale Grafikschnittstelle, die zum Anschluss von Monitoren und anderen grafischen Anzeigegeräten verwendet wird.

LAN (Local Area Network) - lokales Netzwerk, heute am weitesten verbreitet ist das sogenannte Ethernet, das an der Dockingstation theoretische Übertragungsgeschwindigkeiten von bis zu 2,5 Gbit/s erreicht.

Audio - ein Begriff für einen Audioeingang (Mikrofon) oder ein Ausgabegerät (Kopfhörer/Lautsprecher).

DESCRIPTION

Panneau latéral :

• 1x 3,5 mm Combo Audio port

Dieses Produkt trägt das Recycling-Symbol gemäß der EU-Richtinie. Das bedeutet, dass das Gerät am Ende der Nutzungszeit bei einer kommunalen Sammelstelle zum recyceln abgegeben werden muss, (kostenloss). Eine Entsorgung über den Haus-/Restmüll ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU)
