Gaminio tipas	USB-C dokų stotis
Prekės ženklas	i-TEC
Modelis	C31FLAT2PDPRO100W
Maitinimas	Iki 100 W (Power Delivery)
Vidinis energijos suvartojimas	15 W
Vaizdo prievadai	2x DisplayPort (DP++), 1x HDMI
Palaikomos raiškos (šeimininko DP 1.2)	1 monitorius: iki 4K/30Hz arba 1080p/120Hz; 2 monitoriai: iki 2x 1080p/60Hz; 3 monitoriai: 1x 1080p/60Hz + 2x 720p/60Hz
Palaikomos raiškos (šeimininko DP 1.4)	1 monitorius: iki 4K/60Hz; 2 monitoriai: iki 2x 1440p/60Hz arba 2x 4K/30Hz; 3 monitoriai: 3x 1080p/60Hz
Palaikomos raiškos (šeimininko DP 1.4 su DSC)	1 monitorius: iki 5K/60Hz (DP) arba 4K/144Hz (DP); 2 monitoriai: iki 2x 4K/60Hz; 3 monitoriai: 3x 4K/30Hz
USB prievadai	4x USB-A 3.2 Gen 1 (5 Gbps)
Papildomi prievadai	1x USB-C PD, 1x SD/microSD skaitytuvas, 1x Ethernet GLAN RJ-45, 1x 3,5 mm garso lizdas
Savybės	MAC adreso klonavimas (per i-tec Docker Pro programinę įrangą), MST palaikymas
OS suderinamumas	Windows 10/11, macOS*, iPadOS**, Android**, Chrome OS, Linux
Matmenys (gaminys)	269 x 83 x 22 mm
Svoris (gaminys)	314 g
Matmenys (pakuotė)	316 x 130 x 30 mm
Sistemos reikalavimai	USB-C/USB4/Thunderbolt 3/4 prievadas su Alt Mode ir Power Delivery palaikymu
Integruotas kabelis	60 cm USB-C
Priežiūra ir valymas	Valykite minkšta, sausa šluoste. Nenaudokite agresyvių cheminių medžiagų. Venkite drėgmės ir ekstremalių temperatūrų.
Saugumas	Naudokite ant lygaus paviršiaus. Neperkraukite USB-C prievado ar kabelio. Atjunkite per perkūniją ar ilgesnę nenaudojimo trukmę.
Atsarginės dalys ir remontas	Nėra vartotojo taisomų dalių. Veikimo sutrikimų atveju kreipkitės į techninę pagalbą.
Bendra informacija	Pilnas vadovas ir tvarkyklės pasiekiami www.i-tec.pro. Pagalba: [e-mail]

Dažnai užduodami klausimai - C31FLAT2PDPRO100W i-TEC

Kaip prijungti kelis monitorius prie dokų stoties?

Naudokite DisplayPort ir HDMI prievadus. Konfigūracijos priklauso nuo jūsų įrenginio USB-C prievado versijos. Galimų derinių ieškokite raiškos lentelėje instrukcijoje. Atkreipkite dėmesį, kad macOS nepalaiko išplėstinio ekrano režimo (MST), todėl abu monitoriai rodys tą patį vaizdą.

Ar ši stotis gali būti naudojama su Mac?

Taip, stotis suderinama su macOS. Tačiau macOS nepalaiko MST (Multi Stream Transport) technologijos, todėl prijungus du monitorius jie rodys tą patį vaizdą (veidrodinis režimas). Vienam monitoriui maksimali raiška priklauso nuo jūsų Mac USB-C prievado versijos.

Kokia maksimali įkrovimo galia, kurią gali tiekti stotis?

Stotis gali tiekti iki 100 W per USB-C PD prievadą (Power Delivery) nešiojamojo kompiuterio įkrovimui, jei jis palaiko šią funkciją. Vidinis stoties energijos suvartojimas yra 15 W.

Kaip įdiegti tvarkykles dokų stočiai?

Windows sistemoje tvarkyklių reikia tik jei kyla problemų su Ethernet prievadu (lėtas tinklas arba neaptiktas). Atsisiųskite jas iš produkto puslapio i-tec.pro. macOS sistemoje tvarkyklių diegti nereikia.

Ar stotis veikia su Android įrenginiais?

Taip, Android įrenginiai su USB-C prievadu, palaikančiu pagrindinio įrenginio režimą, yra suderinami. Tačiau Android sistema nepalaiko išplėstinio ekrano režimo – galimas tik veidrodinis vaizdas. Kai kurie Samsung įrenginiai su DEX arba Easy Projection gali pasiūlyti papildomų funkcijų.

Kaip klonuoti savo kompiuterio MAC adresą stočiai?

Naudokite programinę įrangą i-tec Docker Pro, esančią gamintojo svetainėje. Ši programa leidžia klonuoti jūsų kompiuterio MAC adresą stoties Ethernet prievade, naudinga įmonių tinkluose.

Ką daryti, jei monitorius nerodo vaizdo?

Patikrinkite, ar jūsų įrenginys palaiko DisplayPort alternatyvųjį režimą per USB-C. Įsitikinkite, kad kabeliai tinkamai prijungti ir monitoriai įjungti. Išjunkite ir vėl įjunkite stotį (mygtuku ON/OFF) arba atjunkite maitinimą. Patikrinkite raiškos lentelę dėl suderinamumo.

Ar galiu naudoti trečiosios šalies USB-C maitinimo adapterį su stotimi?

Taip, tačiau geriau naudoti bent 65 W USB-C PD adapterį, kad būtų užtikrintas kompiuterio įkrovimas ir stoties veikimas. Prijunkite jį prie stoties 'PD' prievado. Nenaudokite ne PD adapterių prie tam neskirtų prievadų.

Koks skirtumas tarp palaikomų raiškų su DisplayPort 1.2 ir 1.4?

Su DisplayPort 1.2 maksimali raiška yra 4K esant 30 Hz vienam monitoriui. Su DisplayPort 1.4 pasiekiate 4K esant 60 Hz, o su DSC glaudinimu – iki 5K esant 60 Hz arba 4K esant 144 Hz. Kelių monitorių konfigūracijos taip pat siūlo aukštesnes raiškas.

Kaip valyti ir prižiūrėti dokų stotį?

Prieš valydami atjunkite stotį. Naudokite minkštą, sausą šluostę dulkių pašalinimui. Niekada nenaudokite cheminių medžiagų, alkoholio ar abrazyvų. Venkite drėgmės ir ekstremalių temperatūrų. Periodiškai išjunkite ir vėl įjunkite stotį mygtuku ON/OFF.

NAUDOJIMO INSTRUKCIJA C31FLAT2PDPRO100W i-TEC

LT Prašome jdėmiai perskaityti visą vadovą. Išsamų vadovą galite rasti mūsų svetainėje www.i-tec.cz/en/ šio produkto skyrelyje „Manuals, drivers“. Iškilus problemoms galite susisiekti su mūsų technine pagalba: [e-mail]

- Vidinis energijos suvartojimas: 15 W (daugiau informacijos čia)

• Vaizdo prievadai: 2x "DisplayPort" (palaiko DP++), 1x HDMI

- Rezoliucija:

- Priimantysis jrenginys, palaikantis "DisplayPort 1.2":

• 1 monitorius - 1x HDMI arba DP → iki 4K/30Hz
• 1 monitorius - 1x HDMI arba DP → iki 1080p/120Hz
• 2 monitoriai - 1x DP + 1x HDMI → iki 2x 1080p/60Hz*.
• 2 monitoriai - 2x DP → iki 2x 1080p/60Hz*
• 3 monitoriai - 1x HDMI + 1x DP + 1x DP → iki 1x 1080p/60Hz + iki 2x 720p/60Hz*

- Priimantysis jrenginys, palaikantis "DisplayPort 1.4":

• 1 monitorius - 1x HDMI → iki 4K/60Hz
• 1 monitorius - 1x DP → iki 4K/60Hz
• 2 monitoriai - 1x DP + 1x HDMI → iki 2x 1440p/60Hz*
• 2 monitoriai - 1x DP + 1x HDMI → iki 2x 4K/30Hz*
• 2 monitoriai - 2x DP → iki 2x 4K/30Hz*
• 3 monitoriai - 1x HDMI + 1x DP + 1x DP → iki 3x 1080p/60Hz*

- "DisplayPort 1.4" pagrindinis jrenginys su DSC palaikymu:

• 1 monitorius - 1x HDMI → iki 4K/60Hz
• 1 monitorius - 1x DP → iki 5K/60Hz
• 1 monitorius - 1x HDMI → iki 1440p/144Hz arba 1080p/240Hz
• 1 monitorius - 1x DP → iki 4K/144Hz arba 1440p/240Hz arba 1080p/360Hz
• 2 monitoriai - 1x DP + 1x HDMI → iki 2x 4K/60Hz*
• 2 monitoriai - 1x DP + 1x HDMI arba DP → iki 2x 1440p/144Hz*
• 3 monitoriai - 1x HDMI + 1x DP + 1x DP → iki 3x 4K/30Hz*

• 1x USB-C PD prievadas (Power Delivery)

• 4x USB-A 3.2 1 kartos prievadas (5 Gbps)

• 1x SD / microSD lizdas

• 1x Ethernet GLAN RJ-45 prievadas

- 1x 3,5 mm kombinuotas garso prievadas

- MAC adresų klonavimas: taip (naudojant "i-tec Docker Pro" programinę įrangą)

- Operacinés sistemos: "Windows 11", "Windows 10", "MacOS*", "iPadOS**", "Android**", "Chrome OS" ir "Linux" su naujausiais atnaujinimais.

- Produkto matmenys: 269 x 83 x 22mm

- Produkto svoris: 314 g

- Pakuotės matmenys: 316 x 130 x 30mm

SISTEMOS REIKALAVIMAI

Techninės jrangos reikalavimai:

- Jrenginiai su laisvu USB-C, USB4 arba "Thunderbolt™ 3/4" prievadu

Reikalavimai "Power Delivery" funkcijai:

- Jrenginiai su laisvu USB-C, USB4 arba "Thunderbolt™ 3/4" prievadu, palaikančiu "Power Delivery".

Vaizdo išvesties reikalavimai:

- Irenginiai su laisvu USB-C arba USB4 prievadu, palaikantys alternatyvujj režimą "DisplayPort" arba "Thunderbolt™ 3/4" prievadas.

Operaciné sistema:

- “Windows 10 / 11”, “macOS*”, “iPadOS**”, “Android**”, “Chrome OS” ir “Linux” su naujausia atnaujinimai

* "macOS" nepalaiko "Multi Stream Transport" (MST) technologijos. Prie "macOS" stoties prijungus du monitorius, abiejuose monitoriuose bus rodomas tas pats vaizdas.

** "iPadOS", "Android" sistemos nepalaiko kelių ekranų vaizdo perkėlimo technologijos arba išplėstinio ekrano parinkties. Tai reiškia, kad prijungus prie išorinio monitoriaus bus rodomas tik veidrodinis ekranas. (Negalio- ja "Android" įrenginiams su DEX ir "Easy Projection" plėtiniais).

TVARKYKLIŲ DIEGIMAS

"Windows":

Tik tada, jei aptikta LAN adapterio problema, pvz: Nutrūkus darbui, esant lėtam tinklui ir blogai aptikus arba visai neaptikus LAN. LAN tvarkykles galite atsisiųsti čia, skyriuje “Vadovai, tvarkyklės” https://i-tec.pro/produkt/c31flat2pdpro/.

"macOS":

Nereikia diegti tvarkyklës

SAUGOS INSTRUKCIJOS, KAIP NAUDOTIS PRIJUNGIMO STOTIMI

• Nelaikykite ekstremalioje temperatūroje ir drėgmeje.
• Naudokite prietaisą ant plokščių trinkelių, kad išvengtumėte slydimo ir kritimo ant žemės.
• Saugokite tvarkykles ir vadovą, kad galėtumėte naudoti vėliau.
• Venkite įtempti USB-C prievadą arba kabelį.
• Periodiškai iš naujo jjunkite gaminį naudodami jjungimo / išjungimo mygtuką arba ištraukdami jį iš elektros tinklo.
• Neprijunkite USB-C PD adapterių prie USB-C prievadų, kurie nėra pažymėti kaip jungiamieji prievadai USB-C PD maitinimo adapteris.
• Rekomenduojama dienos pabaigoje doko stotelę išjungti.

Bendradarbiaudami su aptarnavimo skyriumi:

• Patikrinkite, ar veikia jkritus j vandenj arba ant žemės.
• Patikrinkite funkcionalumą, kai dangtelis yra įtrūkęs.
• Skyskitės, kad prietaisas neveikia pagal instrukciją.

DAŽNIAUSIAI UŽDUODAMI KLAUSIMAI

Mūsų svetainėje www-i-tec.pro šio gaminio skiltyje "FAQ".

TERMINŲ ŽODYNĖLIS

Sąsaja / prievadas / jungtis / įvestis / lizdas - vieta, kurioje fiziškai sujungiami du įrenginiai.

Valdiklis - puslaidininkinis komponentas (vadinamas mikroschemų rinkiniu) nešiojamajame kompiuteryje ir (arba) planšetiniame kompiuteryje, užtikrinantis tam tikro iš uostų.

"Thunderbolt™" - tai greita aparatinės interface, leidžianti prijungti įrenginius (peripherals) prie kompiuterio per išplėtimo magistralę bus. "Thunderbolt" jungia PCI-Express ir "DisplayPort" į nuoseklią duomenų perdavimo sąsają serial data interface. Ji leidžia grandininiu būdu sujungti iki 6 papildomų "Thunderbolt™" įrenginių, o "Thunderbolt™ 3/4" duomenų perdavimo sparta siekia iki 40 Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - simetrinė jungtis Leidžia greičiau ikrauti, maitinti, atlikti dvi funkcijas (ne tik priimančiojo, bet ir svečio), palaiko alternatyvius režimus - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) ir pranešimus apie klaidas per "Billboard" jrenginį.

"USB-C Power Delivery" (USB-C PD) - neprivaloma USB-C jungties funkcija. Jungtis su šiuo palaikymu gali ir jkrauti, ir būti jkrautas, ir palaiko nuo 10 W iki 240 W apkrovas.

USB 3.2 / 3.1 / 3.0 / 2.0 - USB sąsajos / prievado standartas, skirtas įvairiems USB įrenginiams prijungti. Įvairius USB įrenginius prie doko stotelės arba adapterio galima prijungti naudojant A tipo USB sąsają. B tipo USB prievadas naudojamas prijungti prie dokinės stoties arba adapterio nešiojamąj kompiuterį / planšetinį kompiuterį.

HDMI / ekrano prievadas - skaitmeninės grafinės sąsajos ir (arba) prievado standartas, naudojamas monitoriams ir kitiems grafiniams ekrano jrenginiams prijungti.

LAN (angl. Local Area Network) - vietinis tinklas, šiuo metu labiausiai paplitęs vadinamasis Ethernet, kuris naudojamas prisijungimo stotelė pasiekia teorinę iki 2,5 Gb/s duomenų perdavimo sparta.

Garso - garso jvesties (mikrofonas) arba išvesties jrenginio (ausinės ir (arba) garsiakalbi- ai) terminas.

BESCHRIJVING

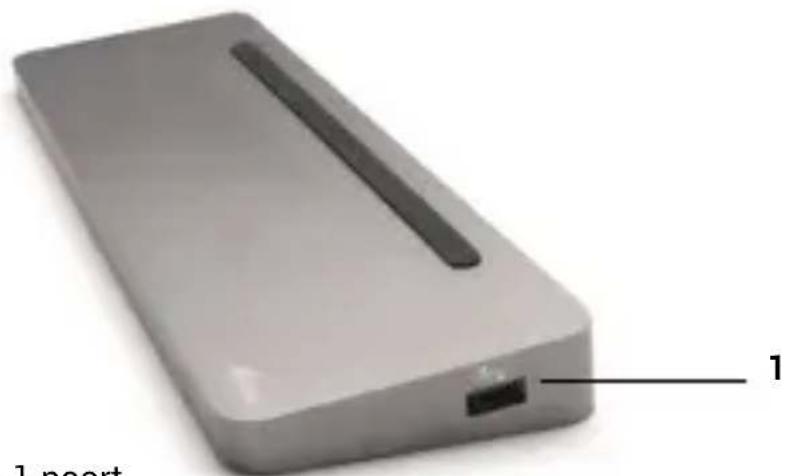

Zijpaneel:

1. USB-A 3.2 Gen. 1-poort

Achterpaneel:

1. 1x 3,5 mm combo-audiopoort
2. 1x SD/microSD-sleuf
3. 1x Ethernet GLAN RJ-45-poort
4. 3x USB-A 3.2 Gen. 1-poort
5. 2xDP
6. 1x HDMI
7. 1x USB-C (stroomvoorziening)

Zijpaneel

Šis gaminys yra pažymetas specialiu atlieku tvarkymo ženklu. Baigus eksploataciją, gaminys turi buti atiduotas i atitinkamą surinkimo punktą ir negali buti šalinamas kartu su nerušiuojamomis atliekomis. Tokie Jusu veiksmai prisides prie aplinkos apsaugos. (Tiktai Europos Sajungoje)
