MODE D'EMPLOI HKS 66-01 EINHELL

Dessin d'ensemble Page 3

Description, caractéristiques

techniques, consignes de sécurité Page 11

Instructions de travail et

d'entretien Page 12-13

1. Poignée
2. Plaque signalétique
3. Interrupteur Marche/Arrêt
4. Touche de blocage pour l'interrupteur Marche/Arrêt
5. Vis de fixation pour le réglage de la profondeur de coupe
6. Cable electrique
7. Coin à refendre
8. Capot de protection basculant
9. Vis d'assemblage
10. Patin
11. Bride
12. Lame de scie
13. Butée parallele
14. Vis de fixation pour la butée parallele
15. Vis de fixation pour le réglage du biais
16. Raccord pour l'aspiration de poussière
17. Poignée supplémentaire
18. Etrier de manoeuvre pour le capot de protection mobile

Prière de dire attentivement le mode d'emploi et de suivre scrupuleusement les consignes de sécurité. Conservez le mode d'emploi près de la scie circulaire à main.

\section*{Caracteristiques techniques:}

Tension du réseau: 230V 50Hz

Puisance absorbee: 1100 watt

Vitesse a vide: 4000 min

Profondeur de coupe a 0^ .. 66 mm

Profondeur de coupe a 45^ : 42 mm

Lame de scie 180 mm

Porteur de lame de scie: 20mm 0

Epaissur de lame de scie 2,5 mm

Niveau de pression acoustique LPA 98 dB(A)

Niveau de puissance acoustique LWA 101 dB(A)

Vibration a w

3,2 m/s 2

Poids 4,4 kg

Dimensions

35 × 23 × 23 ~cm

A double isolation

Equipement:

Bute parallele

Champ d'application

La scie circulaire à main est appropriée au sciage de lignes droites dans le bois ou des materiaux similaires et dans des matieres plastiques.

Consignes de sécurité:

• Le coin à refendre doit être régle de telle manière que sa distance aux dents de la lame ne dépasse pas 5 mm et que son point inférieur ne soit pas à plus de 5 mm derrière la couronne dentée.
• Des lames fissureres ou déformées ne doivent pas être employées.
• Il ne faut pas utiliser des lames de scie en acier rapide superallie (acier HSS).
• N'utilisez pas de lames dont les caractéristiques ne correspondent pas à celles indiquées dans ce mode d'emploi.
  Assurez-vous que tous les éléments mobiles du dispositif de protection de la lame de scie fonctionnent sans coincer.
• Verifiez le bon fonctionnement de tous les dispositifs servant à recouvrir la lame de scie.
  Utilisez toujours le coin à refendre correctement réglé - exception faite de coupes d'entrée.
• Ne pas utiliser à proximé de vapeurs ou de liquides inflammables.
• Employez uniquement des lames de scie bien affuées et des accessoires appropriés.
• Avant tous travaux de transformation, de nettoyage et de réglage, retirez la fiche de la prise de courant.
• Préserve le cable électrique de déteriorations. L'huile et les acides peuvent endommager le cable.
• Des lames dont la structure est plus épaisse ou dont l'avoyage est plus petit que l'épaisseur du coin à refendre ne doivent pas être employées.
• Ne retirez pas la fiche de la prise de courant en tirant sur le cable électrique. Ne portez pas l'appareil par le cable électrique.
• Confiez des réparations exclusivement à un spécialiste.
• Si vous vous servez d'un enrouleur de cable, déroulez le cable complètement. Section transversale du fil: 1,5 mm² au minimum. Protection par fusible: 16 A au maximum.
  Fixez suffisamment toutes les pieces à travailler. Ne surchargez pas l'appareil.
• Portez des vêtements appropriés et des lunettes de protection. Portez un masque anti-poussière pour des travaux produitant de la poussière.
• Pour protégger votre ouïe, portez un casque antibruit.
• Si vousTRAtezeassez longtempsle bois ou des matieriauxproduisant de la poussiere,l'outil electrique doitetre raccorded aundispositif d'aspiration approprié (il est obligatoire en Allemagne d'utiliser des dispositifs d'aspiration homologues selon TRGS 553 pour la poussiere de bois).

F

Travailler avec la scie circulaire à main

Maintenir toujours d'une main ferme la scie circulaire.
Le capot de protection basculant est automatiquement pousse vers l'arriere par la piece a travailler.
-Ne pas employerer la force! Avancer doucement et régulierrement avec la scie circulaire.
Le morceau de bois résidu devrait se trouver sur le cote croit de la scie circulaire de sorte que la partie large de la table repose sur toute sa surface.
Si le sciage se fait le long d'une ligne tracee, guider la scie circulaire le long de l'encoche correspondante.
Bien serrer les petites pieces de bois avant de les travailler. Ne jamais maintainir avec la main.
Respecter absolutment les consignes de sécurité!
-Ne pas utiliser de lames de scie défectueuses ou fissures.
-Ne pas employerer de brides/écrous à bride dont l'alésage est plus gros ou plus petit que celui de la lame de scie.
-Ne pas ralentir la lame de scie manuellement ou par pression laterale sur la lame.
La protection basculante ne doit pas coincer; le travail terminé, elle doit se couver en position de sortie.
Avant d'utiliser la scie circulaire, retirer la fiche de la prise de courant et vérifier le bon fonctionnement de la protection basculante.

Avant chaque utilisation, s'assurer que les dispositifs de sécurité tels que la protection basculante, le coin à refendre, les brides et les dispositifs de réglage fonctionnement parfaitement, qu'ils sont correctement régles et fixés.
- Vous pouvez raccorder un dispositif d'aspiration approprié au capot de protection. Assurez-vous que l'aspiration de poussière est raccordée de manière sure et conforme aux prescriptions.
- Pendant le sciage, le capot de protection basculant ne doit pas etre bloquedans le capot de protection replie.

Entretien

• Maintenez dégagées et propres les fentes d'aération sur le boîtier du moteur. Nettoyez les fentes régulièrement en leur insufflant un jet d'air.
• En cas de formation excessive d'étincelles, faites contrôler les balais de charbon par un atelier spécialisé.
  Faites effectuer le changement des balais de charbon usés uniquement par un atelier spécialisé ou par notre service après-vente.
• Maintenez votre apparéil toujours propre.
  N'employez pas d'agents caustiques pour nettoyer la matière plastique.
  Si vous constatiez des dégats, vous étés en mesure de déterminer précisé les pieces de rechange à l'aide de l'éclatee et de la liste des pieces détachées ci-inclus et de les commander auprès de notre service après-vente.

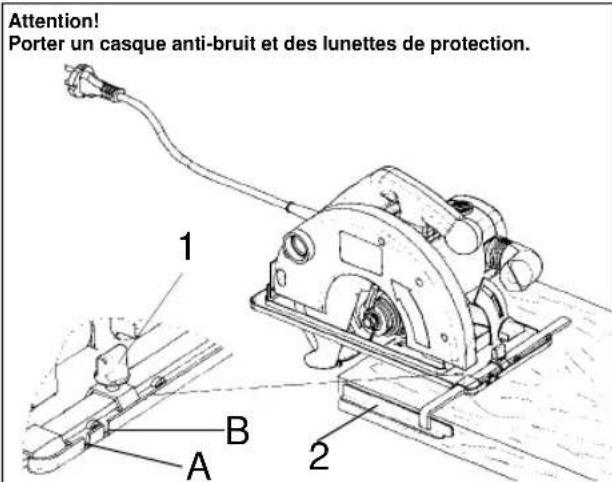

Coupe parallele

1. Desserrer la vis de fixation 1.
2. Pour une coupe de 90^ , régler la butée parallele 2 sur l'encoche A, suivant l'échelle. Pour une coupe de 45^ , régler la butée parallele 2 sur l'encoche B, suivant l'échelle. Considerer la largeur de la lame de scie.
3. Serrer la vis de fixation.

Attention!

Faire une coupe d'essai sur un morceau de bois résidu.

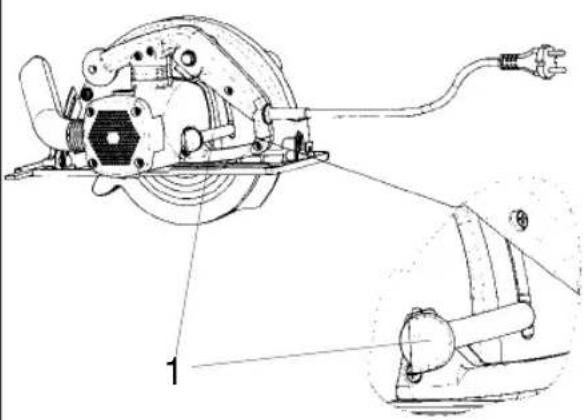

Réglage de la profondeur de coupe

1. Desserrer la vis de fixation 1.
2. Faire pivoter le patin vers le bas.
3. Regler la profondeur de coupe suivant I'echelle. La pointe des dents doit depasser d'environ 2 mm du bois.
4. Serrer la vis de fixation.

F

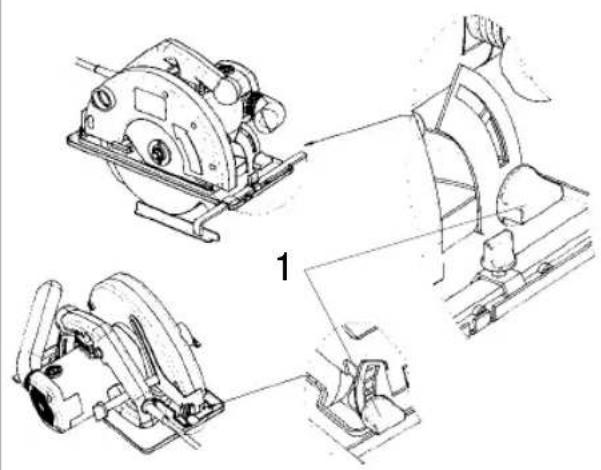

Réglage du patin (coupe biaisé)

1. Desserer les vis de fixation 1.
2. Regler le patin à la position désirée (0 à 45°).
3. Visser à fond les vis de fixation 1.

Attention!

Retirer la fiche de la prise de courant avant tout travail sur la scie circulaire!

Mise en circuit

Avant d'actionner l'interrupteur MARCHE/ARRET, assurez-vous que la lame de scie est correctement montée, que les éléments mobiles sont soudes et que les vis de serrage sont bien serrées.

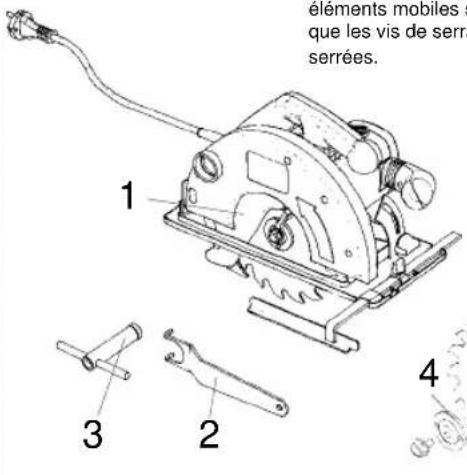

Changement de la lame de scie

1. Ouvrir le capot de protection basculant 1 et le tenir.
2. Bloquer la lame de scie à l'aide de la clé à ergots 2.
3. Mettre la cle a douille 3 et desserrer la vis.
4. Retirer la bride 4 et la lame de scie vers le bas.
5. Nettoyer la bride. Mettre en place une nouvelle lame de scie. Faites attention au sens de rotation (voir la flèche sur le capot de protection).
6. Serrer la vis; considérer la concentricité.

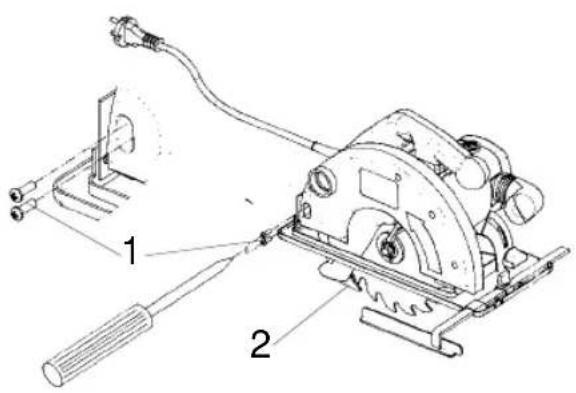

Montage et démontage du coin à refendre

1. Devisser les vis à tete cruciforme 1 et les retirer.
2. Retirer le coin a refendre 2 vers le bas.
3. Effectuer le montage dans l'ordre inverse.

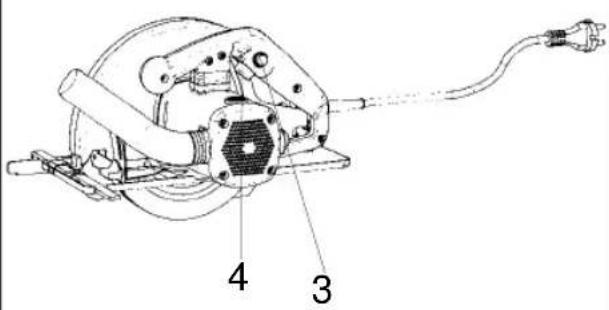

Mise en et hors circuit

Mise en circuit: Appuyer en même temps sur le bouton de blocage 3 et la touche 4.

Mise hors circuit: Lacher le bouton de blocage et la touche.

NL

Beschrijving:

Titresim a_w 3,2 m/s²

Agrlik 4,4 Kg

Ebatlari 35× 23× 23cm

Koruma izolasyonlu

Donanim:

Paralel dayanak

Kullanma alani
