KULLANIM KILAVUZU HKS 66-01 EINHELL

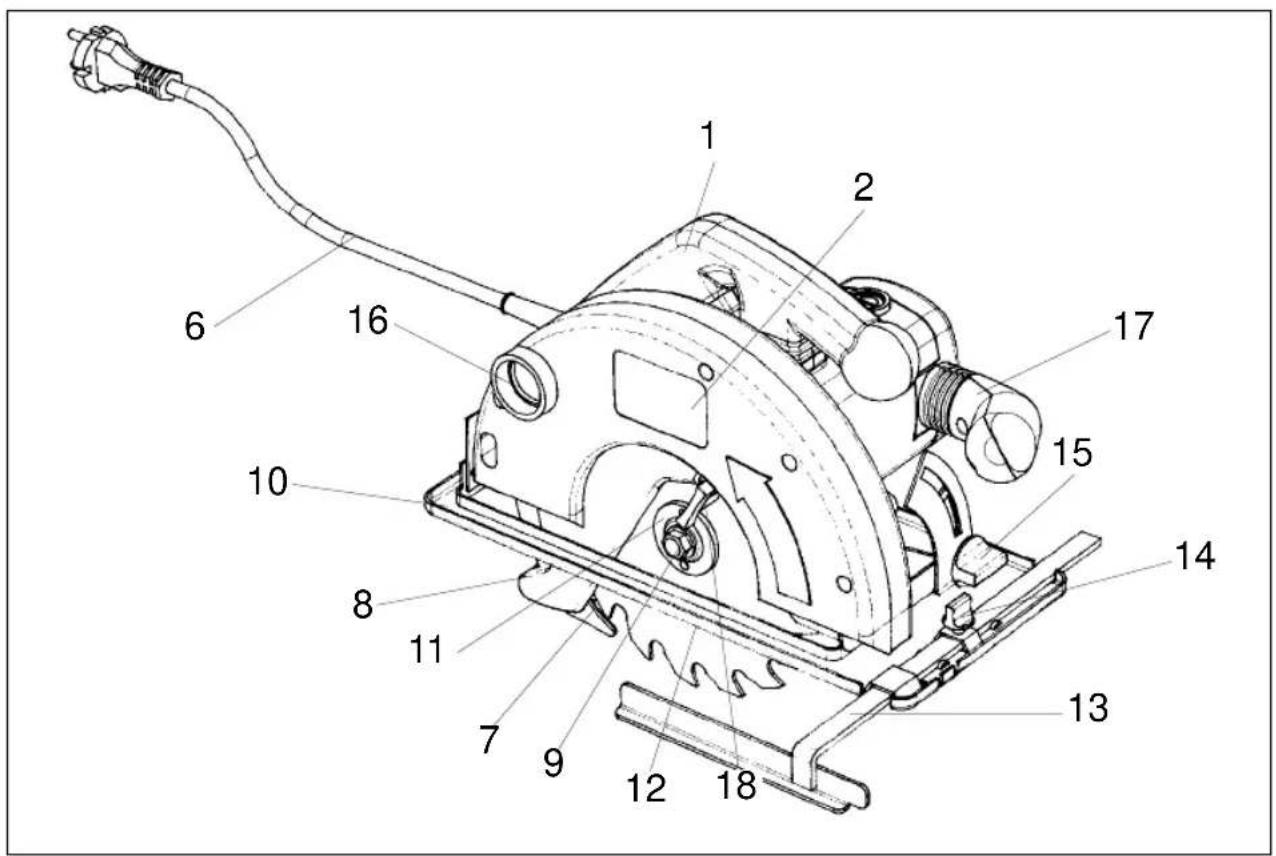

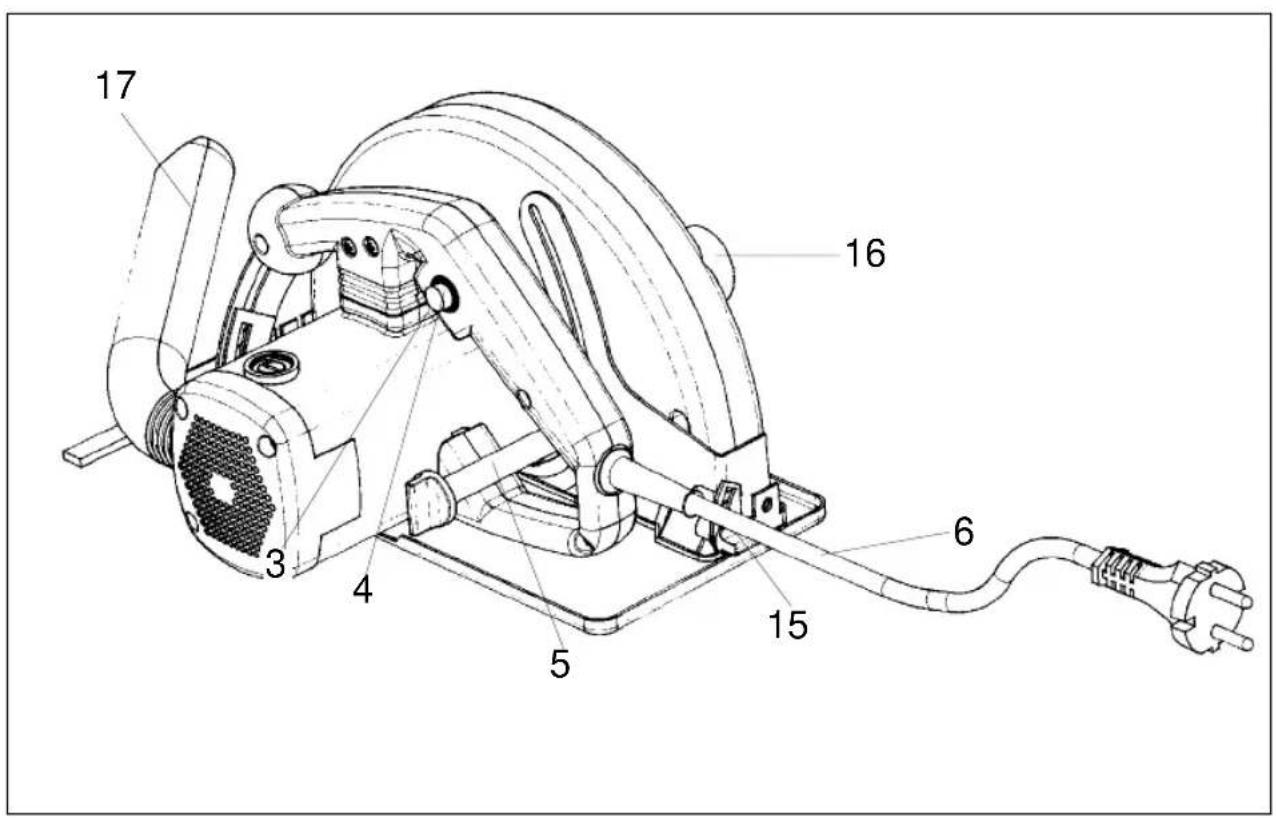

Genel Görünus Resmi S.3

Teknik Bilgiler S. 32

Emniyet Aciiklamaları S. 32

Calisma ve Bakim Aciklamalari S. 33-34

Kullanma kilavuzunu luften iyice okuyun ve emniyet açıklamalarina tamamen uyun. Kullanma kilavuzunu portatif daire testere ile birlikte muhafaza edin.

Teknik Bilgiler:

Sebeke gerilimi: 230V 50Hz

Enerji sarfiyati: 1100 Watt

Rolanti devir sayi: 4000 dk.

Kesmederlinigi: 0^ de:66 mm

Kesmed derinligi 45^ de: 42 mm

Testere yapragi: 180 mm Ø

Portatif testere aagaclarda, agac benzerimalzemelerde ve plastiklerde duz kosimler yapmakicin uygundur.

Emniyet açıklamaları:

• Ayirma kamasinin testere yapragiayar mili dislisine olan mesafesi 5mm^ yi aşmayacak ve en alt noktasıayar mili dislisinin 5mm^ den fazla gerisinde olmayacak sekilde ayarlanması gereklidir.
  Catlak ve deforme olmuş testere yapraklarin kullanilmasi yasaktir.
  Kaliteli cabuk kesim celiginden (HSS celik) mamul testere yapragi kullanilmasi)yasaktir.
  Kullanma talimatinda belirtilen bilgilere uymayan testere yapraklarin kullanilmasi yasaktir.
• Testere yapragi koruyucusunun butun parçalarinini sikismadan calismasinin saglanmasi gereklidir.
• Testere yapragini kapatan,butun tertibatlarin kusursuz bir sekilde calismasinin是我国
  Ayirma kamasinin kalip kesimi disinda daimakullanlmasi ve ayarlanmasi gereklidir.
  Buharli ve yanici sivilin yakininda kullanmayin.
  Sadece keskin testere yapragi ve uygun aksesuar kullanin.
  Butun donanim degistirme, temizlik ve ayarlama calismalarinda fisi prisden cikartin.
  Cereyan kablosunu hasarlardan koruyun. Yag ve asit kabolarihasara ugratabilir.
• Temel vucudu ayirma kamasinin kalinliginda daha kalin veya dislerinin egimi ayirma kamasinin kalinligindan daha kucuk alan testere yapraklarinin kullanilmasi yasaktir.
  Fişi kablodan cekerken prizden cikartmayin ve aleti kablodan tutarak tasimayin.
  Tamiratlar sadece uzmanlar tarafindan yapilabilir.
  Kablo makarası kullanma halinde makarayi tamamen acin. Enine kesit en az 1,5 mm² ve sigorta ile korumanın azami 16 A olması gereklidir.
  Islenecek butun malzemeleri yeteri kadar emniyet altina alin ve makineyi zorlamayin.
  Uygun elfise giyin ve koruyucu gozluk takin.Toz cikartan malzemelerde toz maskesi kullanin.
  Kulaklarinizi korumak icin kulaklik takin!
  Agaç veya tozçıkartan malzemeleri uzun sure islemeniz halinde elektrkli aygitin uygun bir toz emicisine baglanması gereklidir (Agaç tozu icin Almanya'da TRG 553 standardina gore kontrl edilmş emici tertibatlar sart kosulmaktadir).

TR

Portatif daire testereyle calismak

Daire biékiyi daima kolundan tutun
Sarkac koruma vidasi malzeme tarafindan otomatik olarak geri itilir.
Guc kullanmayin!

Daire testereyi hafif ve sabit bir sekilde surun.

Cop parcasinin, koyma masasinin genis tarafi yuzeyin tamamindayatmasi icin butun genis daire testerenin sag tarafinda olmalidir.
Önceden Çüzilmış bir Çüzgiye减免kesim yapilmasi halinde daire testereyi ilgili kertik boyunca yüzün.
Ilelemeden once hic bir agac parcasini iyice sikmayin. Asla elinizle sabit tutmayin.
Emniyet kurallarina dikkat edin!

Koruyucu gozluk takin!

-Bozuk, Çatlak veya kırık testere yapragi kullanmayın.
Delikleri testere yapraginin deligiinden buyuk veya kucuk olan flenc/flenc civatasi kullanmayin.
Testere yapraginin elle frenlenmesi veya testere yapragina yan taraftan bastirarak frenlenmesiypassaktir.
Sarkac koruyucusu sikismamali ve is bittikten sonra baslangictaki pozisyonuna geri gelmelidir.
Daire testereyi kullanmadan once fiş cekiliyken sarkac koruyucusunun fonksiyonunu kontrol edin.

Makineyi kullanmadan once sarkac koruyucusu, ayirma kamasi, flenc ve ayarlama tertibatlari gibi emniyet tertibatlarin calisir durumda,ogrui ayarlanmis ve sabitlenmis olmalarini kontrl edin.
Koruyucu kapaqa uygun bir toz emicisi takabilirsiniz. Toz emicisinin emin ve usulune uygun bir sekilde takilmis olmasini saglayin.
Hareket Eden sarkac koruyucusunun kesmek icin gericekilmis koruyucu kapaaga sikistirilmasi yasaktir.

Bakim

Motor kasasindaki havalandirma aralikarinin serbest ve temiz tutulmasi gereklidir. Aralikarin arada bir uflenerek temizlenmesi gereklidir.
Aori oranda kivicim olusmasi Hallerinde kontak komürlerini bir uzman atolyeye kontrl ettirin.
Asinmis kontak körürleri sadece uzman bir atolye veya musteri servisimiz tarafindan degistirilebilir.
Aleti daima temiz tutun.
-Plastigi temizlemek icin daglayici madde kullanmayin.
Hasar tespit etmeniz halinde ilisikteki yaygin görünus ve parça listesi yardimiyla yedek parçalar tam olarak belirleyip münsteri servisimize siparis edebilirsiniz.

Dikkat! Kulaklik ve koruyucu gozluk takin.

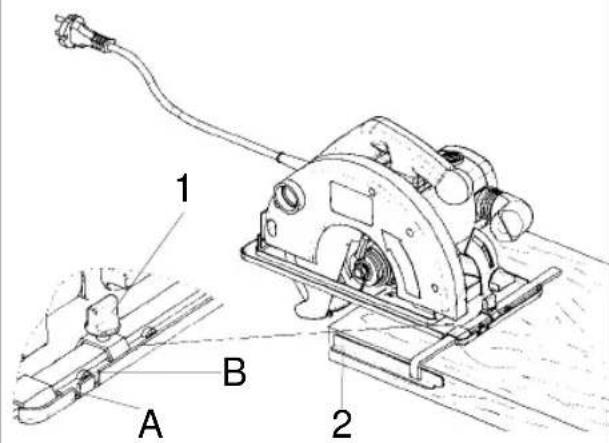

Paralel kesit

1. Sikma vidasi 1' gevsetin
2. 90^ lik kesimde paralle dayanaig 2 ibreye gore A kertiigne ayarlayin. 45^ lik kesimde paralle dayanaig 2 ibreye gore B kertiigne ayarlayin. Testere yapradin enine dikkat edin.
3. Sikma vidasini sikin.

Dikkat! Deneme kesimini bir cop agaclayapin.

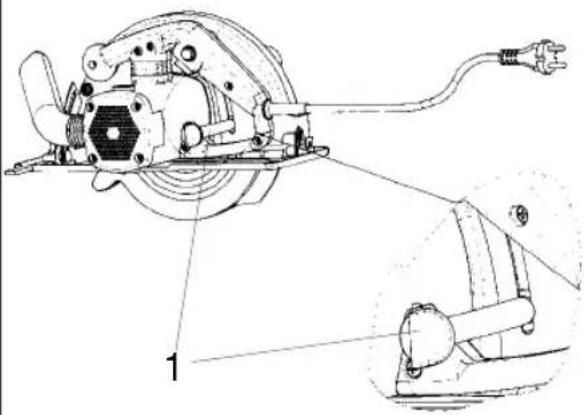

Kesme derinligini ayarlamak

1. Sikma vidasini 1 gevsetin
2. Testere papucunu yukari kaldirn.
3. Kesme derinligini ibreye gore ayarlayin. Disin ucu aqactan yaklasik 2 mm disari sarkmaldir
4. Sikma vidasini sikin.

TR

Testere papucunu ayarlamak (egrl kesit)

1. Sikma vidasini 1 gevsetin
2. Testere papucunu 0-45°arasinda istediginiz derecesayisina ayarlayin.
3. Sikma vidasini 1 sikin.

Dikkat!

Daire testerede yapilacak her calismadan once fisi cekin!

Calistirmak

AÇma/Kapatma Şalterine
basmadan.Once testere
yaprınin.Doğru takildigi,
hareketli parçaların kolay hareket
etmesini ve sikistma vidalarınin
iyice sikilmiş oludgünukontrol
edin.

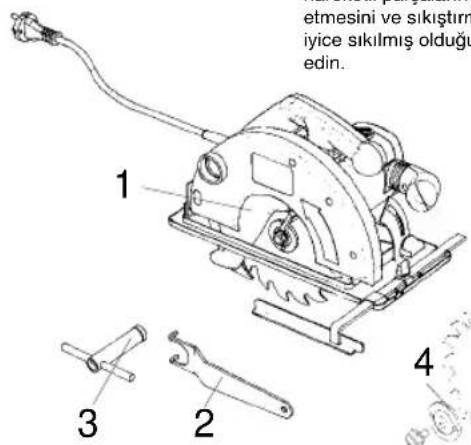

Testere yapragini degiistirmek

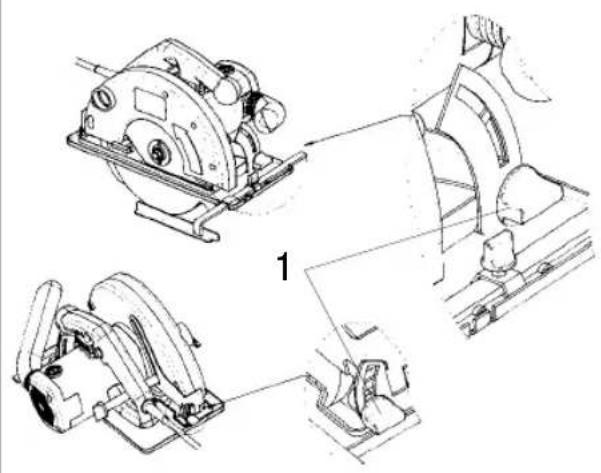

1. Sarkac koruyucusu kapaigi 1 açin ve sikica tutun.
2. Onden acik anahtar 2 ile testere yapragini karsidan tutun.
3. Yuvali anahtari 3 takin ve vidayi gevsetin.
4. Flenci 4 ve testere yapragini asaqi cekerek cikartin.
5. Flenci temizleyin, yeni testere yapragi takin ve hareket yönüneklik kat edin (koruyucu kapaktaki oka bakin)
6. Vidayi sikin ve konsantriklige dikkat edin.

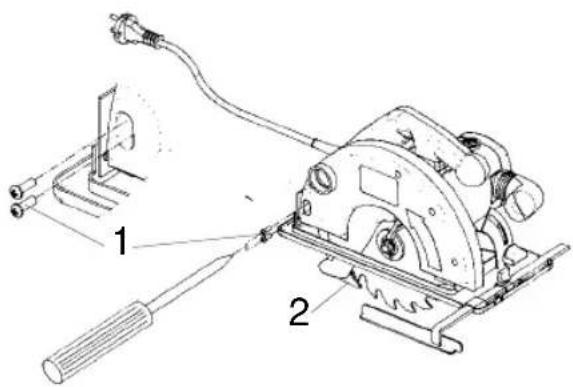

Ayirma kamasini takmak/çikartmak

1. Yildiz vidayi 1 gevsetin ve cikartin.
2. Ayirma kamasini 2 asaçç cekerek cikartin.
3. Takma islemini bunu tersine takip ederek yapin.

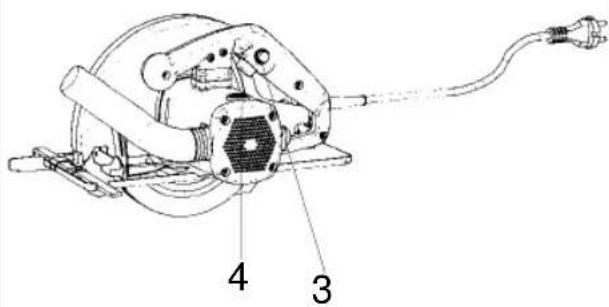

Acmak/Kapatmak

Acmak: Kilitleme dugmesine 3 ve tu sa aynianda basin. Kapatmak: Kilitleme dugmesi ve tu su birakin
