BEDIENUNGSANLEITUNG HKS 66-01 EINHELL

Ubersichtszeichnung S. 3

Beschreibung techn. Daten S. 5

Sicherheitshinweise S. 5

Arbeits- und Wartungshinweise S. 6-7

Sehr geehrte Kundin, Sehr geehrter Kunde

Herzlichen Glückwunsch zum Kauf these FAUST Produktes. Wie alle Erzeugnisse von FAUST wurde auch these Produkt aufgrund neuester technischer Erkenntnisse entwickelt und unter Verwendung zuverlässigster und modernster Bauteile hergestellt.

Bitte nehmen Sie sich einige Minuten Zeit, bevor Sie das Gerät in Betrieb nehmen, undlesen Sie die nachfolgende Bedienungsanleitung durch.

Besten Dank!

Dear Customer,

1. Handgriff
2. Typenschild

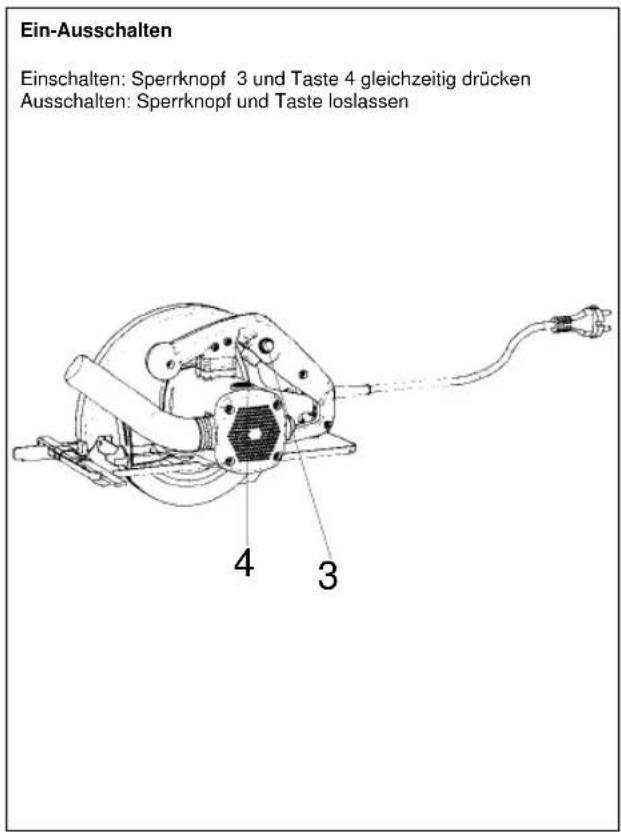

3. Ein-Ausschalter
4. Sperrtaste für Ein-Ausschalter
5. Feststellschraube für Schnittiefeneinstellung
   6.Netzkabel
6. Spaltkeil
7. Pendelschutzhaube
8. Maschinenschraube
9. Sageschuh
10. Flansch
11. Sageblatt
12. Parallelanschlag
13. Feststellschraube für Parallelanschlag
14. Feststellschrauben für Gehrungseinstellung
15. Anschluß für Staubabsaugung
16. Zusatzhandgriff
17. Betätigungsbügel für Pendelschutzhaube

Bitte lessen Sie die Gebrauchsanweisung bereits durch und achten Sie besonders auf die Sicherheitshinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit der Handkreissäge auf.

Technische Daten:

Netzspannung: 230V 50Hz

Leistungsaufnahme: 1100 Watt

Leerlaufdrehzahl: 4000 min

Schnittiefe bei 0^ ..66 mm

Schnittiefe bei 45^ : 42 mm

Sageblatt 180mm 0

Sägeblattaufnahme: 20 mm Ø

Sägeblattdicke 2,5 mm

Schalldruckpegel LPA 98 dB(A)

Schalleistungspegel LWA 101 dB(A)

Vibration a 3,2 m/s²

Gewicht 4,4 Kg

Abmessung 35 × 23 × 23 ~cm

Schutzisoliert

Ausstattung:

Parallelanschlag

Anwendungsgebiet

Die Handkreissäge ist geeignet zum Sagen von geradlinigen Schnitten in Holz, holzahnlichen Werkstoffen und Kunststoffen.

Sicherheitshinweise:

Der Spaltkeil ist so einzustellen, daß der Abstand zum Zahnkranz des Sageblatts 5 mm nicht über-schreiben und sein unterster Punkt nicht um mehr als 5 mm gegenüber dem Zahnkranz zusücksteht.
Rissige Sägeblätter oder solche, die ihre Form verändert haben, darüber nicht verwendet werden.
Sageblätter aus hochlegiertem Schnellschnitt-Stahl (HSS Stahl))dürfen nicht verwendet werden.
Sageblätter, die den in dieser Gebrauchs-anweisung angegebenen Kenndaten nicht entsprechen, * dürfen nicht verwendet werden.
- Es ist sicherzustellen, daß alle beweglichen Teile des Sägeblattschutzes ohne Klemmen Funktionieren.
- Es ist sicherzustellen, daß alle Einrichtungen, die das Verdecken des Sägeblattes bewirken, einwandfrei arbeiten.

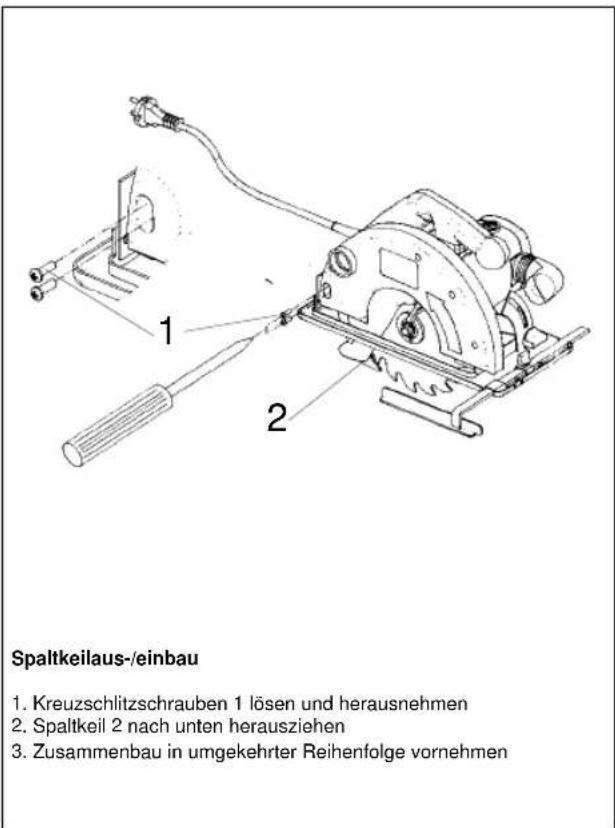

Der Spaltkeil ist, außer bei den Einsatzschnitten, immer zu verwenden und richtig einzustellen.
- Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
Nur scharfe Sageblätter und geeignetes Zubehör verwenden.
Ziehen Sie vor allen Umbau- und Reinigungs- und Einstellarheiten den Stecker aus der Steckdose.
Schützen Sie die Netzleitung vor Beschädigungen. Öl und Säure können die Leitung beschädigen.
Sageblätter, deren Grundkorper dicker oder deren Schrankung kleiner als die Dicke des Spaltkeiles sind,)dürfen nicht verwendet werden.
Den Stecker nicht durch Ziehen an der Netzleitung aus der Steckdose entfernen und das Gerät nicht am Netzkabel tragen.
- Reparaturen sind nur durch einen Fachmann auszufahren.
Bei Verwendung einer Kabeltrommel Leitung vollständig abrollen. Drahtquerschnitt mind. 1,5mm^2 Absicherung max. 16 A
Sichern Sie alle zu bearbeitenden Werkstücke ausreichend und überlasten Sie die Maschine nicht.
- Tragen Sie eine geeignete Kleidung und eine Schutzbrille und verwenden Sie eine Staubmaske bei stauberzeugenden Arbeitsen.
Tragen Sie zum Schutze Ihrer Ohren einen Gehorschutz!
- Bei längerem Bearbeiten von Holz oder stauberzeugenden Materialien, ist das Elektrowerkzeug an eine geeignete Staubabsaugung anzuschlieben. (In Deutschland werden für Holzstäube aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert.

D

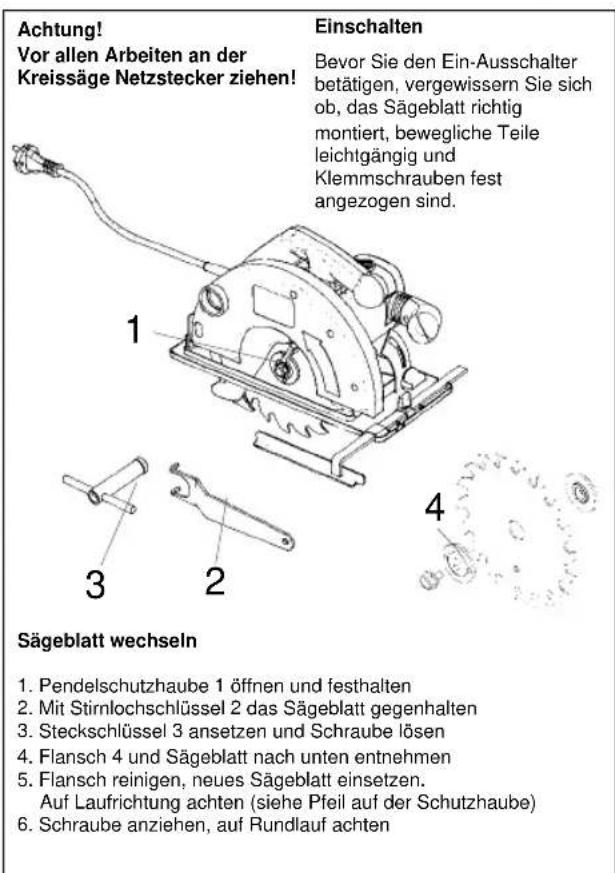

Arbeiten mit der Handkreissäge

Kreissage stets mit festem Griff halten.
Die Pendelschutzhaube wird vom Werkstück automatisch zurückgeschoben.
Keine Gewalt anwenden! Mit der Kreissage leicht und gleichmäßig vorrücken.
Das Abfallstück sollte sich auf der rechten Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen Fläche aufliegt.
Wenn nach vorgezeichneter Linie gesagt wird, Kreissäge an der entsprechenden Kerbe entlangfuhren.
Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalten.
Sicherheitsvorschriften unbedingt beachten! Schutzbrille tragen!
-Verwenden Sie keine defekten Sägeblätter oder solche, welche Risse und Sprünge aufweisen.
-Verwenden Sie keine Flansche/Flanschmuttern, deren Bohrung grober oder kleiner ist als diejenige des Sägeblattes.
Das Sägeblatt darf nicht von Hand oder durch seitlichen Druck auf das Sägeblatt gebremst werden.
Der Pendelschutzarf nicht verklemmen und muß sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden.
Vor der Verwendung der Kreissäge bei Herausgezogenem Netzstecker die Funktion des Pendelschutzes prufen.

Achtung! Gehorschutz und Schutzbrille/TRagen.

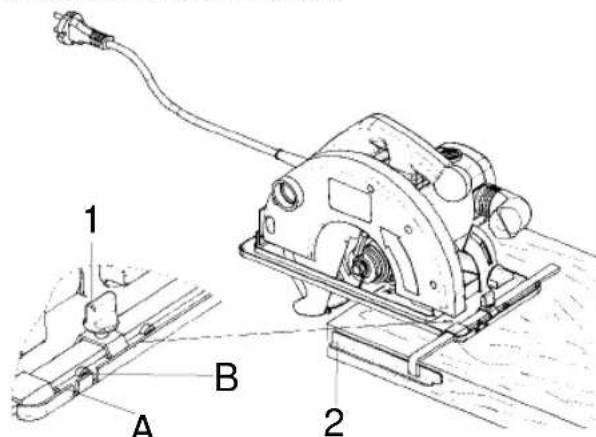

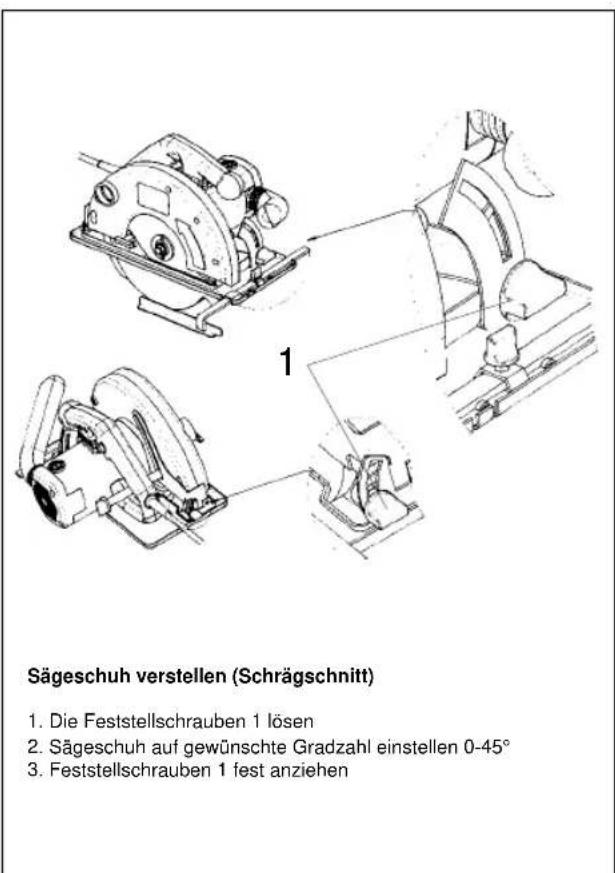

Parallelschnitt

1. Feststellschraube 1 losen
2. Bei 90^ Schnitt, Parallelanschlag 2 lt. Skala auf Kerbe Aeinstellen, bei 45^ Schnitt, Parallelanschlag 2 lt. Skala auf kerbe B einstellen, auf Sägeblettbreite achtenden.
3. Feststellschraube anziehen

Achtung! Probeschnitt mit einem Abfallholz durchfuhren

Vergewissern Sie sich vor jedem Einsatz der Maschine, daß die Sicherheitseinrichtungen wie Pendelschutz, Spaltkeil, Flansche und Verstellinrichtungen funktionieren bzw. richtig eingestellt und festgestellt sind.
An der Schutzhaube konnen Sie eine geeignete Staubabsaugung anschließen. Stellen Sie richer, daß die Staubabsaugung sicher und ordnungsgemäß angeschlossen ist.
Die bewegliche Pendelschutzhaube darf zum Sagen nicht in der zurückgezogenen Schutzhaube festgeklemmt werden.

Wartung

Die Luftungsschlitze am Motorgehäuse frei und sauber halten. Von Zeit zu Zeit Schlitze ausblasen.
Bei übermaBiger Funkenbildung lessen Sie die Kohlebursten durch eine Fachwerkstätte uberprüfen.
Abgenützte Kohlebürsten führen nur von einer Fachwerkstätte oder unserem Kundendienst ausgewechselt werden.
- Halten Sie Ihr Gerät immer sauber.
Benutzen Sie zur Reinigung des Kunststoffes keine atzenden Mittel.
- Sollten Sie Beschädigungen feststellen, können Sie anhand der beiliegenden Explosionszeichnung sowie der Teilliste die Ersatzteile genau definierten und bei unserem Kundenservice anfordern.

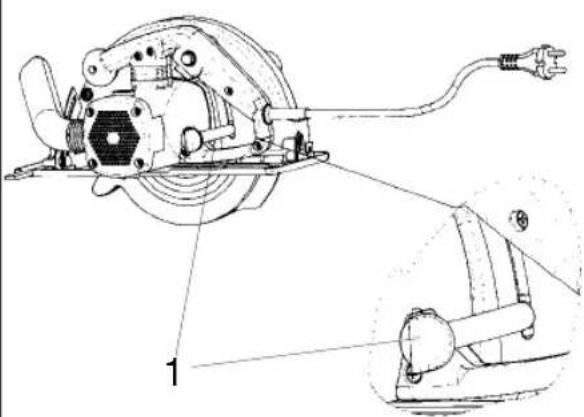

Schnittliche einstellen

1. Feststellschraube 1 losen
2. Sageschuh nach unten schwenken
3. Schnittiefe nach Skala einstellen. Zahnspitze muß ca. 2 mm aus dem Holz herausragen.
4. Feststellschraube anziehen
