HASZNÁLATI ÚTMUTATÓ HKS 66-01 EINHELL

Áttekintési ábra 3. oldal

Leirás technikai adatok 23. oldal

Biztonsagi utalasok 23. oldal

Munka-és karbantási utalások 24-25. oldal

1. Kézfoggantyú
2. Tipustábla
3. Ki -bekapcsoló
4. Zárógomba ki -bekapcsolónak
5. Rögzitőcsavar a vágomélység beallításához
6. Halózati kabel
7. Hasitóek
8. Lengóvédokupak
9. Gépcsavar
10. Fureszsaru
11. Karima
12. Fureszlap
13. Párhuzamos utköző
14. Rögztöcsavarapárhuzamos utkózöhoz
15. Rögztócsavar a sarkalás beallitáshoz
16. Csatlakozás a porelszívóhoz
17. Pótfoggantyú
18. Lengóvédokupak muködtetésifogó

Kérjuk olvassa a hasznalati utasítást pontossan át és figyeljen különössen a biztonsági utalásokra. Tárolja a hasznalati utasítást a kézi körfūrészével együtt.

Technikai adatok:

Feszültseg rendszer: 230V 50Hz

Teljesitményfelvetel: 1100 Watt

Uresjarasi fordulatszam: 4000 min

Fureszlap felve:20 mm O

Fúreszlap vastagság: 2,5 mm

Hangnyomásmérték: LPA 98 db (A)

Hangelysitménymerték: LWA 101db (A)

Vibraliasaw 3,2 m/s2

Suly 4,4 kg

Mérét 35 × 23 × 23 ~cm

Vedozolalva

Felszerelés:

Párhuzamos utkozó

Alkalmazasi terulet

A kézi körfürész fában, fához hasonlo anyagokban és muanyagokban egyenesvonalú vágásokhoz alkalmas.

Biztonsági utalások:

• A hasitoeket uy gell beallitani, hogy a fureszlap fogaskoszorujahoz a tavolsag 5 mm-t ne haldon tul es a legalsobb pontja a fogaskoszorutol ne maradjon 5 mm-nel jobban haTRA.
• Repedezett fureszlapokat vagy olyanokat, melyek formajukat megvaltoztattak, nem szabad hasznalni.
  Fureszlapokat erosen otvozott gyorsvagoacelbol (HSS acel) nem szabad hasznalni.
  Nem szabad hasznalni olyan fureszlapokat, amelyek ebben a hasznalati utasitasban megadott ismerteto adatoknak nem feelnek meg.
• Biztositani kell, hogy a fureszlapvedo minded mozgathato része szorulas nelkul mukodik.
  Biztositani kell, hogy mind azok a berendezések amelyek a fureszlapot fedik, kifogastalanul mukodnek.
  A hasitoeket mindeg hasznalni es rendessen be kell allitani, kiveve a betevesi vagasnal.
  Nem gozok es gyullekony folyadekok hataskoreben hasznalni.
• Csak éles fûreszlapokat és megfelelo tartozékokat hasznáni.
  A halózati dugôt minded atépítési és tiszttó és beallitási munkalatoknál húzza ki a dugaszolóaljzataból.
• Ovjva a halózati kábelt sérulésektól. Olaj és sav károsíthatja a kábelt.
  Fureszlapokat, amelykenek az alaptestuk vastagabb vagy amelyeknek a terpesztese kisebb a hasitoek vastagsaganal, nem szabad hasznalni.
  A halózati dugôt ne a halózati kabelnál fogva húzza ki a dugaszolájzataból és ne hordja a gépét a kabelnál fogva.
  A javitásokatCsak egy szakember végezze el.
  Kábeldob hasznalatalán, a gezetéket teljessen letekerni. A drôt keresztmetszete legalabb 1,5mm^2 . Ovintézkedés max. 16 A.
  Biztositson minded megmunkalandomunkadarabot legendoen es ne terhelye a gepet tul.
• Viseljen megfelelo ruhat es egy vedoszemüveget es por képsz munkalatoknál egy pormaszkot.
• Viseljen fulei védelmère egy zajcsökkentő fulvedót!
• Hosszabb fa vagy por képzó anyagok megmunkálásanál, a villamos szerszámot egy megfelelo porelszívóra kell rákapcsolni. (Németországban faporra a TRGS 553 szerint megvizsgált porelszívó berendezések vannak követelve.)

A kézikörfúrésszel való dolgozás

A kezfurészt mindég szoros fogással tartani.
A lengóvedókupak a megmunkálandó darab által automatikussan vissza tolatik.
Ne hasznaljon eroszakot! A korfuresszel konnyen es egyenletessen elorehaladni.
Az eldobando resznek a korfresz jobb oldalan kell lennie, hogy a szeles resze a felfekvesi asztalnak az egesz feluleten felfekudjön.
Ha elore rajzolt vonal utan fureszel, akkor a korfureszt a megfelelo bevagas menten kell yezetni.
Kis fa részeket megmunkalas elott szorossan rogziteni. Sohasem kezzel tartani.
Biztonsagi elorasokat okvetlenul figyembe venni! Vedoszemüveget viseln!
Ne hasznaljon károsult fureszlapokat vagy olyanokat, amelyek repedeseket és hasadásokat mutatnak fel.
-Ne használyon karimákat / karimás anyákat, amelyeknek a furatjuk nagyobb vagy kisebb a fúreszlapétól.
A fureszlapot nem szabad kez vagy a fureszlapra valo oldali nyomas altal lefekezni.
A lengövedonek nem szabad leszorulnia és egy vegzett munkamenet utan ismet a kiindulo helyzetben kell lennie.
A körfürész hasznalata elött a kihúzott halózati dugónal a lengővedő műkódesét megvizsgánln.

A gép minded hasznalata elott gyrozódjön meg arról, hogy aBiztonsagi berendezesek mint lengövedó,hasitóek,karima es beallitoberendezesek mukodnek illetve jol beallitva és rögzitye vannak.
A vedokupakon hozza tud kapcsolni egy megfelelo porelszivot. Biztositsa, hogy a porelszivoBiztossan es szabalyszeruen van rakapcsolvera.
- A mozgathato lengővédokupakot nem szabad fureszeléshez a hátrahúzott védokupakba beleszoritani.

Karbantartás

A levegoztetes nyllasokat a motorhazon szabadon es tisztan kell tartani. Idonkent an nyllasokat kifujni.
Tul suk szikra képzódesén vizsgaltassa meg a szenkeféket egy szakmuhelyben.
Kopott szenkefeketCsak egy szakmuhely vagy ami veoszolgaltatasunk altal szabad kicsereltetni
Tartsa a gépét mindeg tisztan.
A muanyag tisztitására ne használjon maró hatású szereket.
Ha karosodasokat vesz eszre akkor ezeket a potalkrzeszeket a mellekelt munkarajzok, valamint az alkatreszek reszlistaja alapjan, pontossan megtudja hatarozni es rendelni vevoszolgaltatasunknal.

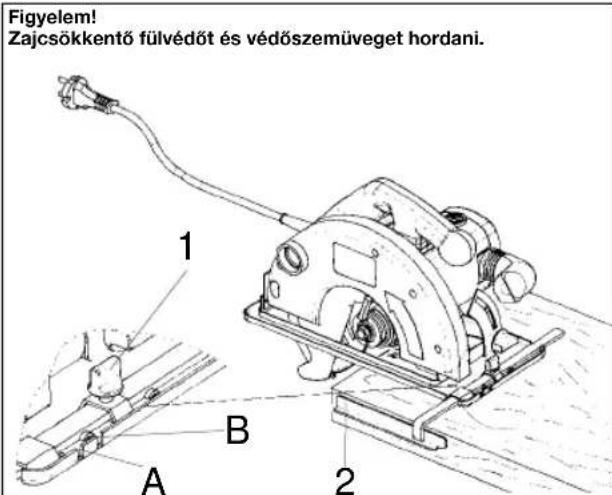

Párhuzamos vágás

1. Az 1-es rogzitocsvavart meglazitani

2. 90^ -ú vágasnál, a 2-es párhuzamos utközó t a skála szerint az A bevagásra beallitani, 45^ -ú vágasnál, a 2-es párhuzamos utközó t a skála szerint a B bevagásra beallitani, a fúreszlap szélessègre ügyelni.

3. Az 1-es rögzítócsavart feszesre húzni

Figyelem!

Egy hulladékfával probavágast vegrehajtani.

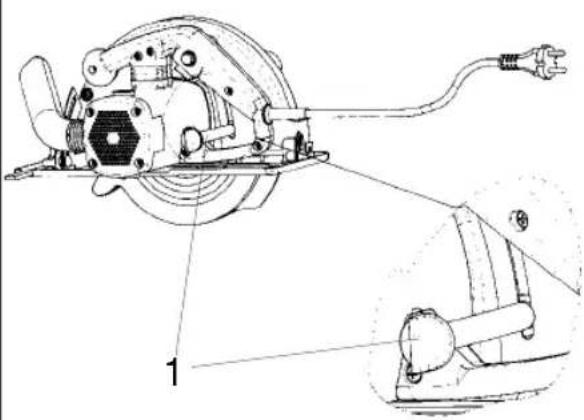

Vagomelyseget beallitani

1. 1-es rogzitocsavart meglazitani
2. Fureszarut lefelé forditani
3. Vagomelyseget a skala szerint beallitani. A foghegynek kb. 2 mm -t ki kell emelkednie a fabol.
4. Rögztócsavart feszesre huzni

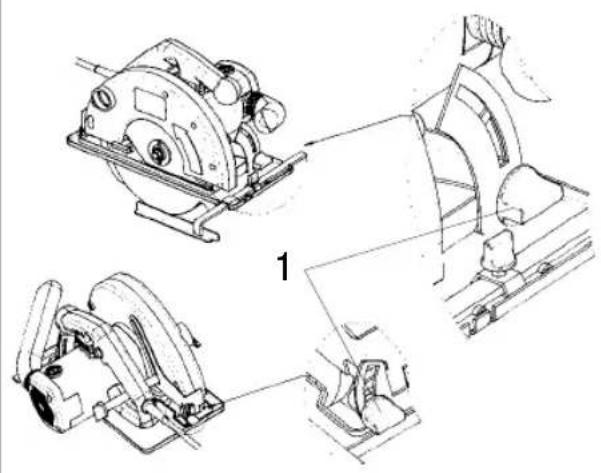

Fureszaru beallitasa (ferdevagas)

1. 1-es rogzitocsavarokat meglazitani
2. Fureszsarut a kivant fogszmra beallitani 0-45°
   3 1-es rogzitocsaivarokat fzesesre huzni

Figyelem!

A körfüreszen törtenö minded munka elott a halózati dugôt kihúzn!

Bekapcsolni

Mielott a be - kikapcsolot
üzemeltetné, bizonyosodjon
meg, hogy a fureszlap rendessen
fel van szerelve, a mozgathó
részek konnyen mennek és a
szoritócsavarok szorosra vannak
huzva.

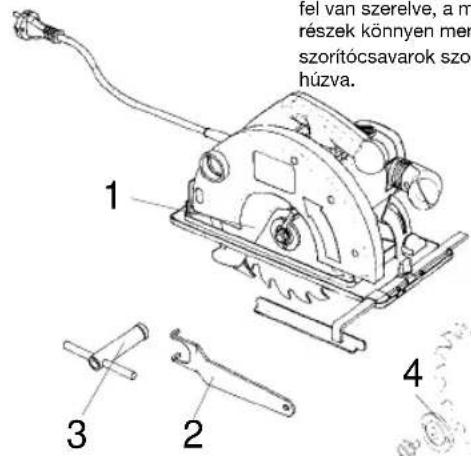

Fureszlap csere

1. 1-es lengövedokupakot kinyitni és fogva tartani.
2. 2-es homlokuku kulcsal fureszlapot ellentartani
3. 3-as csapkulcsot rarakni es a csavart meglazitani
4. 4-es karimat es a furaszlapot lefelé kivenni
   5.A karimat tisztitani, uj fureszlapot berakni. A futasiranyra vigyazni (lasd a nyilat a vedokupakon)
5. Acsavart meghuzni, korbefutasra ügyelni

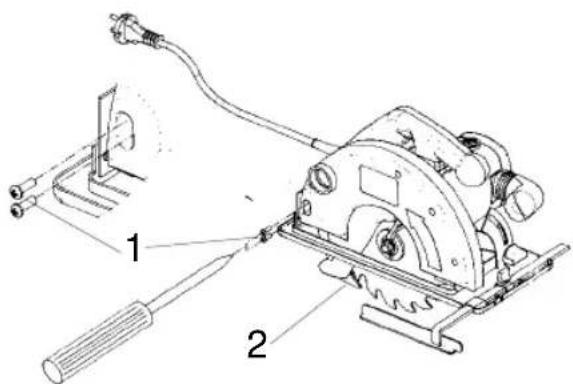

Hasitóek ki-/beepitese

1. 1-es keresztrrescsavart meglazitani es kivenni
2. 2-es hasitoeket lefelé kihuzni.
3. Az osszeszerelést az ellnekezó sorrendeben elvegezni.

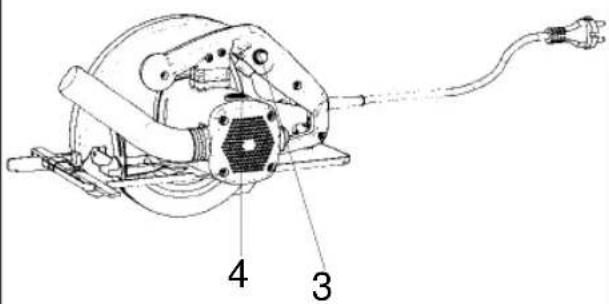

Be / kikapcsolni

Bekapcsolni: A 3-as zarogbot es es a 4-es kapcsolot egyszerre benyomni.

Kikapcsolni: A zarogombot es a kapcsolot elengedni.
