GEBRUIKSAANWIJZING HKS 66-01 EINHELL

Overzichtstekening blz. 3

Beschrijving, technische gegevens,

veiligheidsvoorschriften blz. 14

Werken met de

handcirkelzaag,onderhoud blz.15-16

Rysunkipogladowe3

1. Handgreep
2. Kenplaat
3. In/uitschakelaar
4. Vergrendeloets voor in/uitschakelaar
5. Vastzetschroef voor snijdiepteafstelling
6. Netkabel
7. Spleetspie
8. Pendelbeschemkap

9. Machineschroef

10. Zaagschoen

11. Flens
12. Zaagblad
13. Parallelaanslag
14. Vastzetschroef voor parallelaanslag
15. Vastzetschroeven voor verstekafstelling
16. Aansluiting voor stofafzuiiging
17. Extra handgreep
18. Bedieningsbeugel voor pendelbeschermkap

Gelieve de gebruiksaanwijzing aandachtig te lezen en zeker de veiligheidsvoorschriften na te leven. Bewaar de gebruiksaanwijzing samen met de handcirkelzaag.

Opgenomen vermogen : 1100 Watt

Nullasttoerental:4000min

Snijdiepte bij 0^:66mm

Snijdiepte bij 45^:42mm

Zaagblad : 180 mm Ø

Zaagbladopname:20mmØ

Zaagbladdikte : 2,5 mm

Geluidsdrukniveau:LPA 98 dB(A)

De handcirkelzaag is geschikt voor het zagen van rechte smeden in hout, soortge-lijke werkstoffen en kunststoffen.

Veiligheidsvoorschriften :

• De spreetspie moet afgesteld worden zodateল van de tandkrans van het zaagblad 5mm Niet overschrijdt enijken onderste punt met neteer dan 5mm ten opzicht van de tandkrans terugwijk.
• Gebarsten of cervormde zaagbladenogens nicht gebrukt worden.
  Zaagbladen van hoog gelegeerd snelsnijstaal (HSS staal) mogen Niet gebruikt worden.
  Zaagbladen die nicht overeenkomen met de kengegevens aangeduid in deze gebruksaanwijzing moot Niet gebruikt worden.
  Vergewis Ü zich ervan dat alle beweeg-bare onderdelen van de zaagbladbescherming functioneren zonder te klemmen.
  Vergewis U zich ervan dat alle inrichtingen die het bedekken van de tandkrans teweegbrengen correct werken.
  -De spleteispie moet altijd gebruikt en behoorlijk afgesteld worden behalte bij indopsneden.
  Niet in de nabijheid van dampen of brandbare vloeistoffen gebruiken.
• Gebruik enkel scherpe zaagbladen en de gegaste accessoires.
  Trek voor alle ombouw- en reinigingswerkzaamheden de stekker uit het stopcontact.
• Beschem de netkabel gegen beschadigingen. Olie en zour können de kabel beschadigen.
  Zaagbladen, waarvan het basislichaam ditker of waarvan de schrankbreedte kleiner is dan de ditke van de spleetspie moen Niet gebruikt worden.
• Verwijder de netstekker Niet uit het stopcontact door aan de netkabel te trekken en draag het toestel Niet aan de netkabel.
  Herstellingen mogen alleen door een vakman uitgevoerd worden.
  Bij gebruik van een kabeltrommel de kabel volledig afrollen. Draaddoorsnede minstens 1,5mm^2 .Zekering max. 16 A.
• Beveilig voldoende alle te bewerken werkstukken en overbelast de machine nicht.
  Draag de gegaste kledij en een beschermbril en gebruik een stofmasker bij stof veroorzakende werkzaamheden.
  Draag een gehoorbescherming om Uw oren te beschemen!
  Tijdens het langdurig bewerken van hout of bij stof veroorzakende materialen moet het elektrisch gereedschap aan een gegaste stofafzuiging aangesloten worden (in Duitslandrijk voor houtstoffen goedgekeurde afzuiginrichtigen volgens TRGS 553 vereist).

NL

Werken met de handcirkelzaag

Hou de cirkelzaag aktijd met vaste greedp.
- De pendelbeschemkap worden door het werkstuk automatisch teruggeschoven.
Niet forceren! De cirkelzaag gelijkmatig en zachtjesaar voren schuiven.
Het afvalstuk bevindt zich bij voorkeur op de rechte kant van de cirkelzaag zodate het bredede geedealte van de steuntafel volledig op het contactvlak steunt.
- Als langs een voorgetekende lijn gezaag worden, leid de cirkelzaag langs de overeenkomstige kerf.
Klemkleine houtstukken vast voordat U ze bewerkt. Nooit met de hand vasthouden.
Leef de veiligheidsvoorschriften zeker na! Draag een beschermbril!
- Gebruik geen zaagbladen die defect zijn of barsten en scheuren vertonen.
- Gebruik geen flensen/flensmoeren, waarvan de boring groter ofkleiner is dan die van het zaagblad.
Het zaagblad mag Niet met de hand of door zijdelings gegen het zaagblad te duwen afgeremd worden.
- De pendelbeschemkap mag nicht klemmen en moet zich aan het eind van de werkfaze waar inijken uitgangspositie bevinden.
- Controller bijuitgetrokken netstekker de werkwijze van de pendelschemkap voor het gebruik van de cirkelzaag.

• Controller vór ieder gebruik van de zaag dat de veiligheidsinrichtigen zoals pendelbeschemkap, splletspie, flensen en instelrinchingen behoorlijk functioneren respectievelijk correct afgesteld en vastbezet zich.
  Aan de beschermkap(Int U een gpaste stofaf-zuiging aansluten. Vergewis U zich van eenveilige en behoorlijke aansluiting van de stofaanzuiigng.
  Voor het zagen mag de beweegbare pendel-beschermkap Niet in de terugge-trokken beschemkap vastgeklemd worden.

Onderhoud

• De ventilationspleten in het motorhuis vrij en schoon houden. De sploten af en toeuitblazen.
• Als zich bovenmatige vonkvorming voordoet, maar de koolborstels door eenvakbedrijf controeren.
• Afgewerkte koolborstels mogen alleen door eenvakbedrijf of door once klantenservice verrangen worden.
  Hou Uw zaag altijd schoon.
• Gebruik voor het reinigen van de kunststof geen bijtende middelen.
  Moest U een beschadiging vaststellen, kurz U de wisselstukken volgens de bijgaande explosietekening alsook volgens de wisselstukkenlijst exact defineren en bij once klantenservice bestellen.

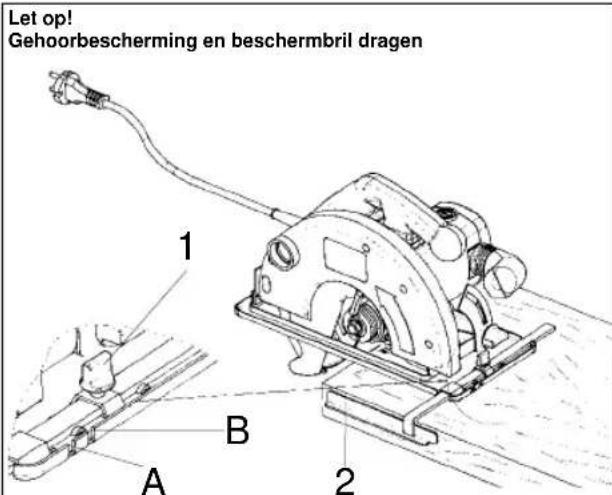

Parallelsnede

1. Vastzetschroef 1 losdraaien.
2. Bij een snede van 90^ de parallelaanslag 2 volgens scalp op keep A instellen. Bij een snede van 45^ de parallelaanslag 2 volgens scalp op keep instellen. Op de zaagbladbreedte letten.
3. Vastzetschroef aanhalen.

Let op!

Een proefsnedemeen stuk afvalhoutuitvoeren.

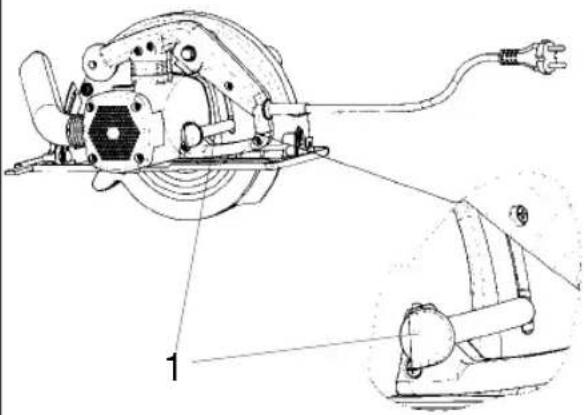

Snijdiepte instellen

1. Vastzetschroef 1 losdraajen.
2. Zaagschoen maar beneden draaien.
3. Snijdiepte volgenscala instellen. De tandtop moet ongeveer 2 mm boven het hout uitsteken.
4. Vastzetschroef vastdraaien.

NL

Zaagschoen verzetten (schuin zagen)

1. Vastzetschroeven 1 losdraaien.
2. Zaagschoen op het gewenst graadcijfer instellen (0-45°).
3. Vastzetschroeven 1 vastdraaien.

Let op!

Voor alle werkzaam-heden aan de cirkel-zaag netstekkertrekken!

Inschakelen

Vooraleer U de in/uitschakelaar indrukt要去 U controleren of het zaagblad behoorlijk gemonteerd is, alle beweegbare onderden gemakkelijk draaien en de klemschroeven vast-gedraaid zich.

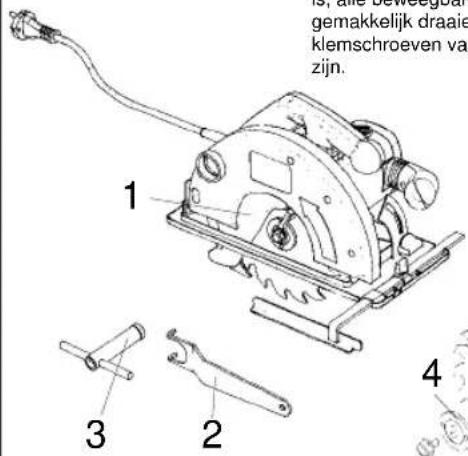

Zaagblad verrangen

1. Pendelbeschemkap 1 openen en vasthouden.
2. Met de frontgatsleutel 2 het zaagblad tegenhonden.
3. De steeksleutel 3 aanzetten en schroef losdraaien.
4. Flens 4 en het zaagblad waar beneden verwijderen.
5. Flens reinigen, een neue zaagblad installeren.
   Op de draairichting letten (zie pijl op de beschemkap).
6. Schroef vastdraaien. Controlleren of het zaagblad rond draait.

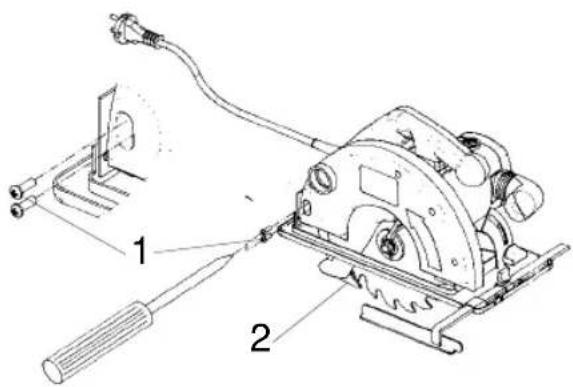

Spleetspie demonteren/installeren

1. Kruisgleufschroeven 1 losdraaien en verwijderen.
2. Spleetspie 2aar beneden uittrekken.
3. Montage in omgekeerde volgorde.

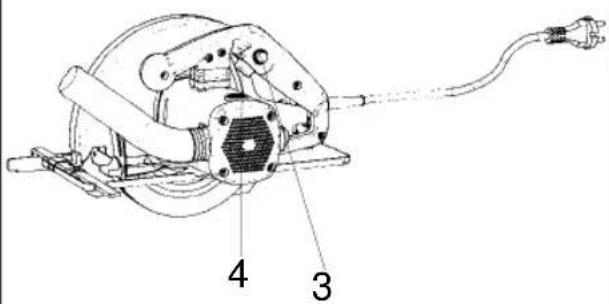

In/uitschakelen

Inschaken : Vergrendeltoets 3 en toets 4 tegelijkertijd indrukken.

Uitschakelen: Vergrendeltoets en toets loslaten.
