MANUALE UTENTE HKS 66-01 EINHELL

Disegno illustrativo Pag. 3

Descrizione, dati tecnici, avvertenze

sulla sicurezza Pag. 17

Avverenze sull'utilizzo e sulla

manutenzione Pag. 18 - 19

Descrizione esplicativa:

1. Impugnatura
2. Targhetto del modello
3. Interruftore Acceso/Spento
4. Tasto bloccainterruttore Acceso/Spento

5. Vite d'aggiustaggio regolazione profondità di taglio

6. Cavo elettrico

7. Cuneo di spacco
8. Carter protettivo a pendolo
9. Vite della macchina
10. Pattino della segatrice
11. Flangia
12. Disco di taglio
13. Battuta taglio in parallelo
14. Vite di bloccaggio battuta taglio in parallelo
15. Viti di bloccaggio regolazione giunto ad angolo
16. Raccordo di aspirazione polvere
17. Impugnatura addizionale
18. Staffa di attivazione carter protettivo a pendolo

Si prega di leggere alla lettera le istruzioni d'utilizzo, osservando particolaremente le avvertenze sulla sicurezza. Conservate le istruzioni d'utilizzo assieme alla Segatrice circolare a mano.

Dati tecnici

Tensione di rete: 230V 50Hz

Assorbimento potenza: 1100 Watt

Numero giri marcia a vuoto: 4000 min

Profondità di taglio a 0^ : 66 mm

Profondità di taglio a 45^ : 42 mm

Disco di taglio: 180 mm di Ø

Testa portadisco: 20mm di

Spessore disco di taglio: 2,5 mm

Livello intensità acustica: LPA 98 dB(A)

Livello potenza acustica: LWA 101 dB(A)

Vibrazione a_w : 3,2 m/s

Peso: 4,4 kg

Dimensioni: 35× 23× 23cm

Dotata di isolamento protettivo

In dotazione:

Battuta taglio in parallelo

Campo d'applicazione

La Segatrice circolare a mano è adatta per effettuare tagli, sia rettilinei su legno e materiali affini, che su materiali sintetici.

Avverenze sulla sicurezza

Regolare il cuneo di spacco di modo che la distance sulla corona dentata del disco di taglio non superi 5 mm e che il proprio punto più basso non sua posticipata di 5 mm nei confronti della corona dentata stessa.
Nonutilizzaredischidi taglio con spacchi oppure quelli che avessero eventually modificato la proprioia forma.
Nonutilizzare dischi di taglio in acciaio altamente legato e per taglio rapido (acciaio HSS).
Non devono venire utilizzati i dischi di taglio non correspondenti ai dati tecnici specificati nelle presenti istruzioni d'utilizzo.
- Ci si deve accertare che tutte le parti mobili del carte proteggidisco della segatrice si muovino alla ostruzione alcuna.
Ci si deve accertare che tutti i dispositivi, determinanti la copertura del disco di taglio, funzionino alla perfezione.
Il cuneo di spacco lo si deve sempre impiegare e dovutamente regolare, eccetto nei cosiddetti tagli d'insertimento.
Non impiegarla nelle vicinanze di vapori e liquidi infiammabili.
Utilizzare sostanto dischi di taglio adeguatamente affiliati ed accessorio idoneo.
- Prima di effettuare lavori di modifica, di pulizia o di manutenzione, staccare innanzitutto la spina alla presa di rete.
Proteggete i cavi elettrici da eventuali danneggiamenti. Olio ed acidi posso nando danneggiare il cordone.
Non utilizzare i dischi di taglio i di cui corpi di base sono più spessi o le di cui allicciature sono inferiori allo spessore del cuneo di spacco.
Non staccare la spina alla presa di rete agenda sul cordone stesso, e non portare l'apparecchio prendendolo per il cordone elettrico stesso.
Fare eseguire eventuali riparazioni solo a personale specializzato.
Utilizzato un tamburo avvolgicavo srotolarne completamente il cavo. Sezione del cavo minima 1,5mm^2 .Valvola di sicurezza max.16 A.
- Bloccare sufficientemente i pezzi in lavoro e non sovraccaricare elettricamente la macchina.
- Portate indumenti adatti ed occhiali protettivi, utilizzando una maschera antipolvere dovendo esseguire lavori polverosi.
- Portate un dispositorio protegiudito che protegga le Vostre orecchie.
- Lavorando a lungo legno o materiale che provochi della polvere, collegare l'apparecchio elettrico ad un idoneo impianto aspirapolvere. (In Germania, per via della TRGS 553, vengono richiesti impianti aspirapolvere dovutamente collaudati.)

1

Lavorando con la Segatrice circolare a mano

• Tenere sempre saldamente la Segatrice circolare.
• Il carter protettivo a pendolo viene automaticamente spinto indietro dal pezzo in lavoro.
  Non impiegare forza alcuna! Procedere leggermente ed uniformamente con la Segatrice circolare.
• Il pezzo di scarto si dovrebbe trovare sul lato destro della Segatrice circolare, affinché la parte larga del ravolo d'appoggio ne abbracci completamente la superficie.
• Segando segundo una linea pretracciata,fare scorrere la Segatrice circolare lungo I'apposita scanalatura.
  Morsettare saldamente i pezzi di legno piccoli. Non tenerli con la sola mano.
  E assolutamente necessario osservare le norme di sicurezza! Portare occhiali protettivi!
  Nonutilizzate dischi di taglio inoperanti oppure quelli evidenzianti spacchi o sprepolature.
  Nonutilizzate flange o madreflange con foromaggiore o minore a quello del rispettivo disco di taglio.
  Non si deve fermare il disco di taglio con la sola mano o premendovi lateralmente sullo stesso.
  -ll carter protettivo a pendolo delve scorrere liberamente e, al termine di agli fase lavorativa, si dovrà trovare nella posizione iniziale di partenza.

• Prima di utilizzare la Segatrice circolare, previo stacco della spina dalla presa di corrente, verificare il giusto funzionamento del carter protettivo.

• Prima di agli utilizzato della macchina, accertarsi che i dispositivi di sicurezza, quali ad es. il carter a pendolo, cuneo di spacco, flangia e dispositivi di regolazione siano regolati e fissati bene e funzionino alla perfezione.

• Potete collegare al carter protettivo un idoneo dispositivo di aspirazione polvere. Rassicurarsi che codesto dispositivo di aspirazione polvere sua sicuramente e regolamentiarmente collegato.
• Segando, non si deve morsettare il mobile carter protettivo a pendolo nel carter protettivo tirato indietro.

Manutenzione

• Tenere liberi e puliti le fenditure di ventilazione sulla cassa del motore. Di tanto in quanto soffiarne via le impurità.
  In caso di eccessiva formazione di scintille, fate controllare le spazzole di carbone da una officina autorizzata.
  La sostituzione delle spazzole di carbone cui avvenire soltanto da un'officina autorizzata o dal nostro Servizio Clientela.
• Tenete in Vostro apparecchio sempre pulito.
  Per pulire le parti in plastica non usare prodotti caustici.
• Avendo rilevato dei danni, potete ordinare il pezzo in questione presso il nostro Servizio Clientela, definendolo esattamente con l'ausilio del disegno in esploso e dell'elenco pezzi di ricambio qui allegati.

1

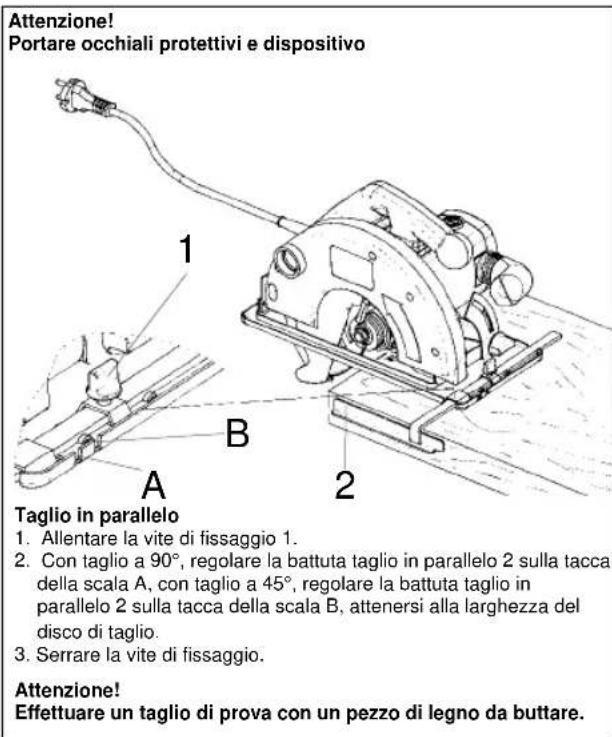

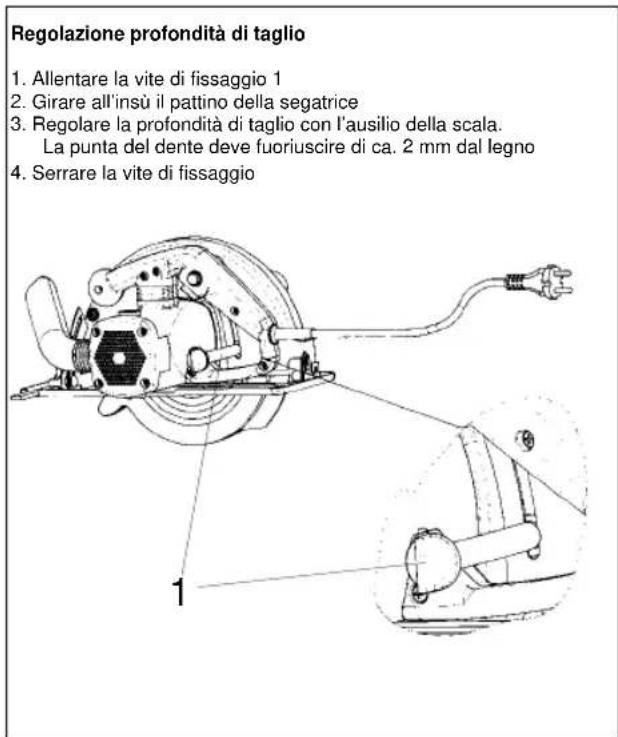

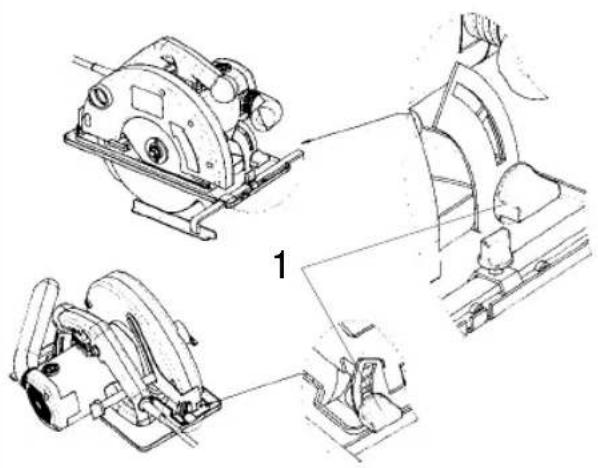

Registraggio del pattino della segatrice (taglio obliquo)

1. Allentare le viti di fissaggio 1
2. Regolare il pattino della segatrice sulla regolazione obliqua voluta 0-45°
3. Serrare le viti di fissaggio 1

Attenzione!

Prima di lavorare con la Segatrice circolare, stac spina alla presa!

Avviamento

Prima di azionare l'interruttore
Acceso/Spento, accertarsi che il disco di taglio sia giustamente montato, che le parti mobili si muovino lavoramente e che le viti di bloccaggio sia perfettamente serrate.

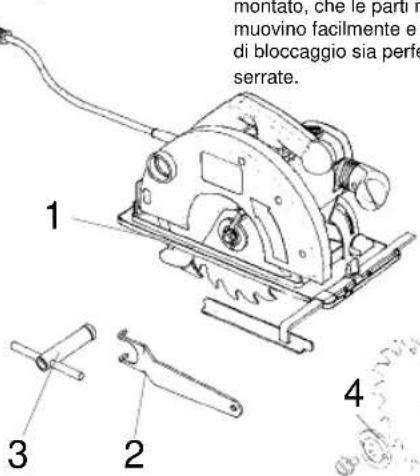

Sostituzione del disco di taglio

1. Apire il carter protettivo a pendolo 1 e tenerlo fermo
2. Fare contro al disco di taglio con la chiave a doppia leva 2
3. Posizionare la chiave a tubo 3 e svitare la vite
4. Prelevare dal disotto flangia 4 e disco di taglio
5. Pulire la flangia, introdure un nuovo disco di taglio. Fare attentione alla direzione di rotazione (vedi freccia sul carter protettivo)
6. Serrare la vita, facendo attenzione che la rotazione si a perfettamente circolare.

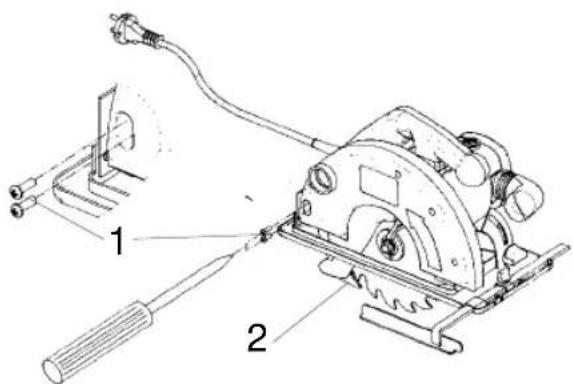

Montaggio/Smontaggio del cuneo di spacco

1. Svitare le viti a testa cava esagonale 1 e prelevarle
2. Tirare fuori dal disotto il cuneo di spacco 2
3. Effettuare il rimontaggio in modo analogo inverso

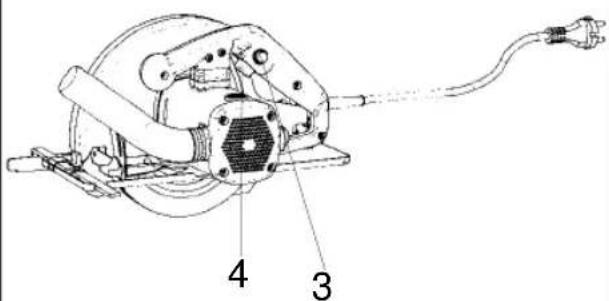

Accensione/Spegnimento

Accensione: premere contemporaneamente bottone di bloccaggio 3 e tasto 4

Spegnimento: lasciare bottone di bloccaggio e tasto.
