MODE D'EMPLOI ALE 500 N ATIKA

Déshumidificateur d'air

Notice originale

Page 24

Въздушен дехидратор

F Sous réserve de modifications techniques!

Ne pas mettre en service l'appareil avant d'avoir lu la notice d'instructions. Impérativement respecter les consignes de cette notice. Monter l'appareil selon la description.

Conserver la notice d'instructions pour une future utilisation.

Ne jamais évacuer les appareils électriques avec les ordures ménagères. Recycler les appareils, accessoires et emballages de façon compatible avec l'environnement.

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.

Assurez-vous de ne pas endommager le circuit du fluide frigorigène des appareils électriques inutilisables jusqu'à leur transport au point de collecte et déchetterie. Ceci afin d'éviter que le fluide frigorigène s'échappe de manière incontrôlée.

Sommaire

Déclaration de conformité CE 24
Etendue de la fourniture 24
Symboles figurant sur l'appareil 25
Symboles figurant dans la notice d'instructions 25
Utilisation conforme 25
Risque résiduel 25
Fluide frigorigène 25
Consignes de sécurité 25
■ Sécurité électrique 26
Principe de fonctionnement 26
Assemblage	27
Installation du déshumidificateur d'air 28
■ Installation	28
■ Connexion au secteur 28
■ Fusible du secteur 28
Mise en service 28
■ Avant la mise en service 28

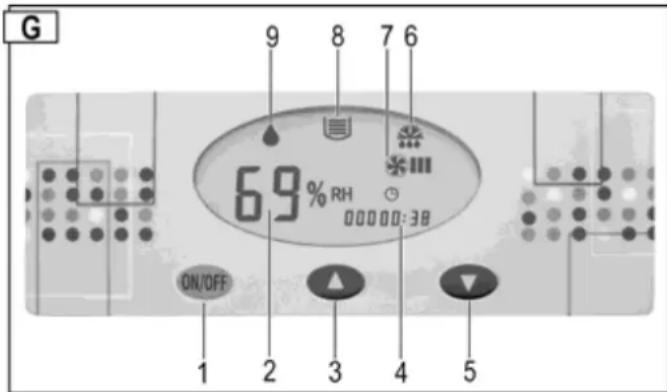

■ Panneau de commande 28
■ Mise en serveice de l'appareil	29
■ Arrêt de l'appareil	29
■ Réglage de la valeur de l'humidité de l'air	29
■ Dégivrage automatique	29
■ Compteur des heures de service	29
Evacuation d'eau	29

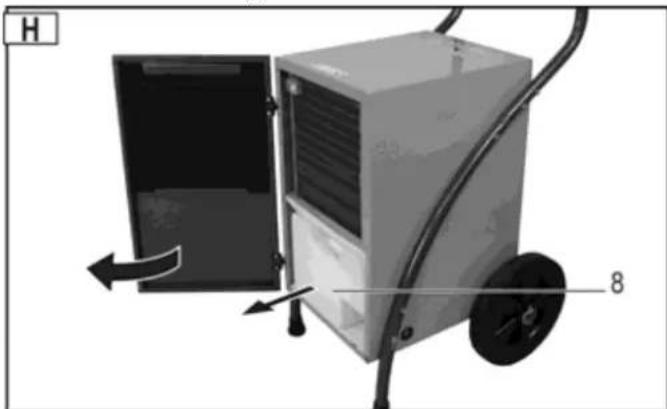

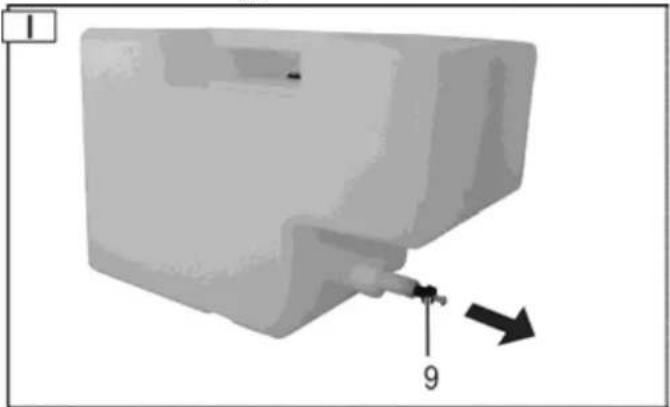

■ Démontage du réservoir collecteur d'eau	29

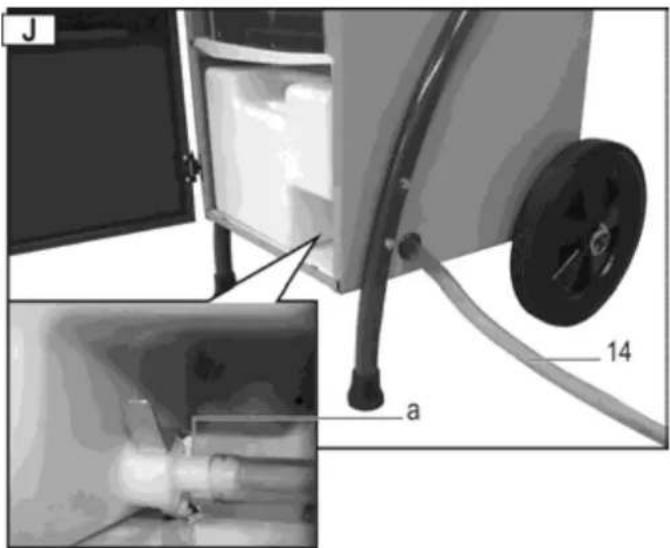

■ Service en continu ou service prolongé	30
Transport	30
Nettoyage et entretien	30
■ Nettoyage du filtre à air	30

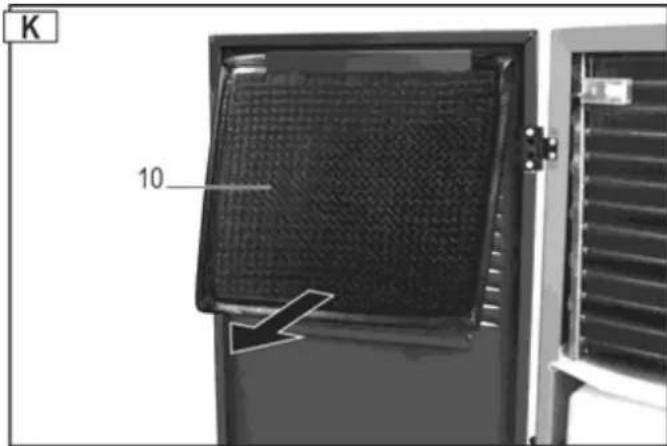

■ Démontage du filtre	30
■ Insertion du filtre	30
■ Nettoyage de l'appareil	31
■ Entretien	31
Stockage	31
Garantie	31

Défauts fonctionnels possibles 31

■ Indication des défauts 32
Caractéristiques techniques	32

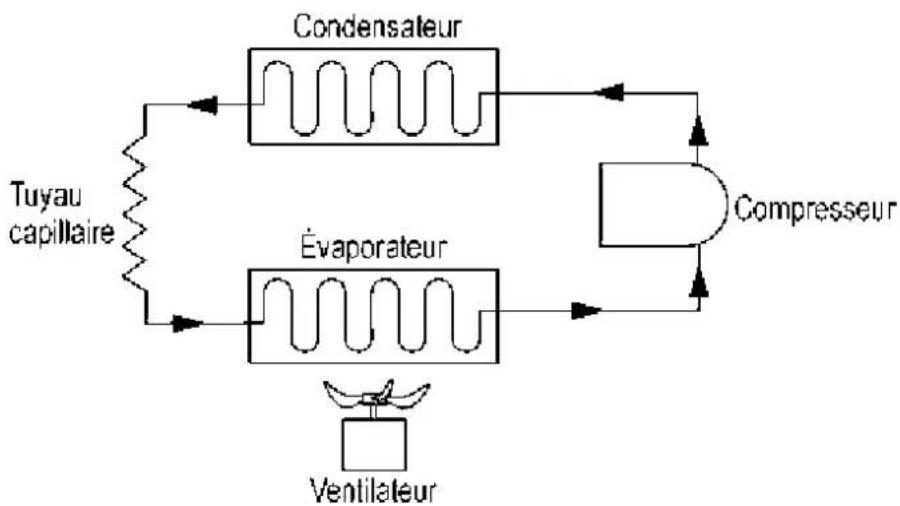

Circuit frigorifique	32

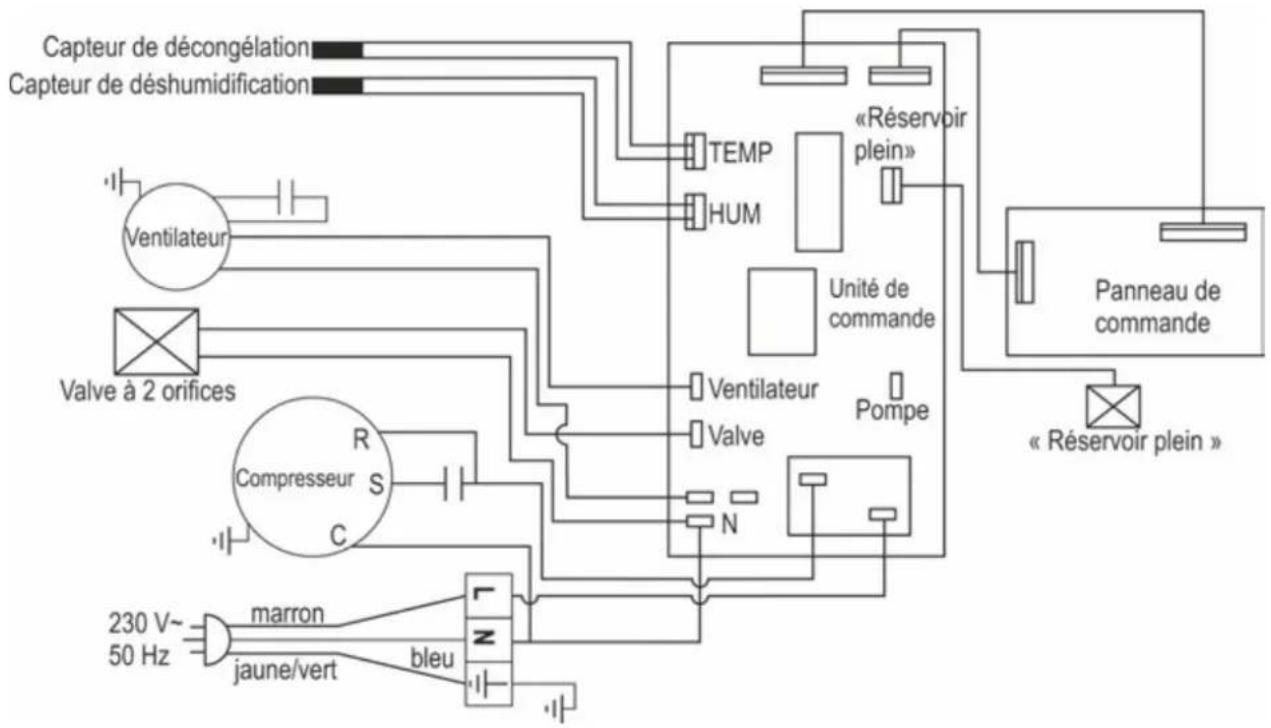

Schéma électrique	33
Pièces de rechange	33

Déclaration de conformité CE

N° (S-No.): 14778

selon la Directive 2014/35/UE

Par la présente, nous

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

déclarons sous notre responsabilité exclusive que le produit Luftentfeuchter (Déshumidificateur d'air) type / modèle ALE 500 N

Numéro de série: 000001 - 020000

est conforme aux dispositions de la directive CE susnommée ainsi qu'aux dispositions des directives suivantes : 2014/30/UE et 2011/65/UE.

Les normes harmonisées suivantes ont été appliquées :

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14:2019; EN 60335-2-40:2003+A11:2004+A12:2005+A1:2006+A2:2009+A13:2012; EN 62233:2008; EN 55014-1:2017; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013.

Conservation de la documentation technique :

Altrad Lescha Atika GmbH - Technique Bureau Josef-Drexler-Str. 8, 89331 Burgau – Germany

Burgau, 20.04.2020

i.A. G. Koppenstein Direction du bureau d'études

Après le déballage, vérifier

▶ le caractère complet de la fourniture
les éventuels dommages dus au transport.

Notifier les éventuelles réclamations immédiatement au concessionnaire ou au constructeur. Toute réclamation ultérieure sera rejetée.

• unité de l'appareil pré-montée
  • 1 poignée de déplacement
• 2 roues
  • 1 tuyau
• pied droit / gauche
  • 1 sachet de visserie
• 1 notice d'instructions
• déclaration de garantie

Symboles figurant sur l'appareil

Avant la mise en service, lire et respecter la notice d'instructions et les consignes de sécurité.

Avant de procéder à une intervention de réparation, d'entretien ou de nettoyage, arrêter l'appareil et retirer la fiche de la prise de courant.

Ne pas faire basculer l'appareil ni le transporter en position couchée.

Avertissement !

Le déshumidificateur d'air est rempli avec le fluide frigorigène inflammable R290.

Risque de blessures ou de dommages matériels en cas de manipulation inappropriée de l'appareil.

Symboles figurant dans la notice d'instructions

Danger imminent ou situation dangereuse. Le non-respect de ces consignes peut provoquer des blessures ou des dommages matériels.

Consignes d'utilisation conforme importantes. Le non-respect de ces consignes peut entraîner des défauts fonctionnels.

Consignes d'utilisation. Ces consignes vous aident à utiliser l'appareil de façon optimale.

Montage, utilisation et entretien. Ce chapitre détaille les travaux et interventions à effectuer.

Utilisation conforme

Le déshumidificateur d'air est exclusivement destiné à l'utilisation domestique, pour sécher des murs humides ayant subi des dégâts d'eau et pour réduire l'humidité de l'air dans des locaux fermés.

L'utilisation conforme comprend également le maintien des conditions de service, d'entretien et de maintenance spécifiées par le constructeur et le respect des consignes de sécurité de cette notice d'instructions.

Les dispositions de prévention des accidents applicables au service de l'appareil ainsi que toute autre réglementation de médecine de travail et de sécurité reconnue doivent être respectées.

Toute autre utilisation est considérée comme non-conforme. Le constructeur décline toute responsabilité pour les dommages y résultant. L'utilisateur supporte l'intégralité des risques dans ces cas.

Toute modification du déshumidificateur d'air non-autorisée entraîne l'exclusion de la responsabilité du constructeur pour les dommages de toute nature y résultant.

Risques résiduels

Même en cas d'utilisation conforme de l'appareil et malgré le respect de l'intégralité des dispositions de sécurité, des risques résiduels peuvent persister pour des raisons de construction et de destination d'utilisation.

Les risques résiduels peuvent être minimisés en respectant les « Consignes de sécurité » et « L'utilisation conforme » indiquées dans la notice d'instructions.

Prendre des précautions et des égards afin de diminuer le risque de blessures corporelles et de dommages matériels.

• Risque d'électrocution en cas d'utilisation de conducteurs électriques non conformes.
• Risque de contact avec des composants sous tension en cas d'ouverture de modules électriques

D'autres risques résiduels manifestes n'existent pas en cas de respect des précautions de sécurité.

Fluide frigorigène

• Le déshumidificateur d'air est rempli avec du fluide frigorigène écologique R290.
• Ce fluide frigorigène appartient à la classe A3 (selon ISO 817) : faible toxicité (A) et hautement inflammable (3)
• Ce fluide frigorigène est sans odeur.
• Le fluide frigorigène qui s'est échappé inopinément peut toutefois exploser si les circonstances sont très défavorables et qu'une certaine concentration d'air est atteinte ce qui est très peu probable en cas d'utilisation conforme.
• Le déshumidificateur d'air ne doit pas être posé à proximité de sources de combustion comme des flammes nues, des brûleurs à gaz ou des chauffages électriques avec spirales incandescentes allumés.

Consignes de sécurité

Avant la mise en service de l'appareil, lire et respecter les consignes suivantes et les dispositions de prévention des accidents des associations professionnelles ainsi que les dispositions de sécurité applicables dans le pays d'utilisation de l'appareil afin de protéger vous et des tiers de toute éventuelle blessure.

i Communiquer les consignes de sécurité à l'ensemble des personnes qui travaillent avec l'appareil.
i Conserver les consignes de sécurité.

• Avant d'utiliser l'appareil, se familiariser avec celui-ci à l'aide de la notice d'instructions.
• N'utiliser l'appareil qu'en conformité avec la destination d'utilisation pour laquelle il a été conçu (voir Utilisation conforme).

• Ne mettre en service l'appareil qu'avec la tension de service indiquée.

• L'utilisateur est responsable envers les tiers se trouvant dans la zone d'installation et de fonctionnement de l'appareil.

• L'utilisation de l'appareil est interdite pour les enfants et adolescents de moins de 16 ans. Ces personnes ne sont pas conscientes des risques liés à l'utilisation de cet appareil.

■ Eloigner les enfants de l'appareil.

- N'utiliser l'appareil que lorsque les dispositifs de protection sont complets et montés correctement. Ne jamais effectuer des modifications sur l'appareil qui risquent de compromettre la sécurité.

- Ne pas mettre l'appareil en service en cas de présence de défauts fonctionnels ou lorsqu'une chute de l'appareil a endommagé le câble ou la fiche électrique ou un autre composant.

- Les réparations sur les appareils électriques ne doivent être effectuées que par un personnel spécialement formé. L'utilisateur de l'appareil peut subir de graves atteintes à la santé suite à des réparations non conformes.

- Arrêter l'appareil et retirer la fiche de la prise de courant lorsque vous ne l'utilisez pas, que vous le transportez ou que vous le nettoyez.

- En cas de défauts, arrêter l'appareil, retirer la fiche de la prise de courant et informer le S.A.V.

- Ne jamais immerger l'appareil dans l'eau ou dans un autre liquide.

■ Ne pas poser des objets sur l'appareil.

- Eloigner les corps étrangers des ouvertures d'entrée et de sortie d'air.

- Avant de transporter l'appareil, vider le réservoir d'eau afin d'éviter les déversements.

- Ne pas faire basculer l'appareil, l'eau qui s'écoule pouvant endommager le déshumidificateur d'air.

- Ne jamais déverser ou pulvériser de l'eau sur l'appareil.

Sécurité électrique

• Utiliser des rallonges conformes CEI 60245 (H 07 RN-F) d'une section de conducteur d'au minimum
• 1,5 mm² pour les longueurs de câble jusqu'à 25 m
• 2,5 mm² pour les longueurs de câble supérieures à 25 m
• Les câbles de connexion longs à faible section produisent une chute de tension. Le moteur n'atteint plus sa puissance maximum, ce qui compromet la fonctionnalité de l'appareil.
• Les fiches et prises des câbles de connexion doivent être en caoutchouc, PVC souple ou un autre matériau plastique souple à résistance mécanique égale, ou revêtus de cette matière.
• Pour la pose des câbles de connexion, veiller à ne pas les plier ou écraser et à ne pas mouiller la connexion.
• En cas d'utilisation d'un tambour, dérouler le câble complètement.
• N'utiliser pas le câble pour des fins non conformes. Protéger le câble de la chaleur, de l'huile et des arêtes vives. Ne pas tirer sur le câble pour retirer la fiche de la prise de courant.
• Contrôler le câble régulièrement et le remplacer en cas d'endommagement.
• Ne pas utiliser des câbles de connexion défectueux.

• Ne pas utiliser des connexions électriques provisoires.

• Ne jamais ponter ou mettre hors service les dispositifs de protection.

• Connecter l'appareil via un déclencheur à courant différentiel.

La connexion électrique et/ou les réparations sur les composants électriques de la machine doivent être effectuées par un électricien agréé ou par un atelier S.A.V. Respecter les réglementations locales, notamment celles concernant les mesures de protection.

La connexion électrique et/ou les réparations sur les composants électriques de la machine doivent être effectuées par un électricien agréé ou par un atelier S.A.V. Respecter les réglementations locales, notamment celles concernant les mesures de protection.

Les réparations sur les autres composants de l'appareil doivent être effectuées par le constructeur ou par un atelier S.A.V.

N'utiliser que des pièces de rechange d'origine. L'utilisation d'autres pièces de rechange peut provoquer des risques pour l'utilisateur. Le constructeur décline toute responsabilité y résultant.

Principe de fonctionnement

Le déshumidificateur d'air fonctionne selon le principe de la condensation.

L'air ambiant est aspiré à travers un filtre et un élément réfrigérant où la vapeur d'eau contenue dans l'air condense et forme des gouttes d'eau. Les gouttes d'eau s'écoulent ensuite vers un bac collecteur d'eaux de condensation et de là, vers le réservoir d'eau, tandis que l'air séché et refroidi passe par le condensateur de l'appareil où il est réchauffé et recyclé dans le local. La température de l'air soufflé se situe à env. 2-5 °C au dessus de la température ambiante du local. Cette augmentation de chaleur est produite par l'alimentation du compresseur en énergie ainsi que par la chaleur dégagée lors de la condensation de la vapeur d'eau.

La circulation constante de l'air ambiant du local à travers l'appareil diminue l'humidité relative de l'air et sèche ainsi le local en douceur.

Les vapeurs d'eau contenues dans l'air circulent aisément et sans obstacle dans l'air. C'est pourquoi il est important de « sceller » le local aussi bien que possible, c.-à-d., les portes et fenêtres doivent être fermées, et les entrées/sorties dans le local doivent être limitées. Dans le cas contraire, l'effet de séchage de l'appareil est réduit sensiblement.

Assemblage

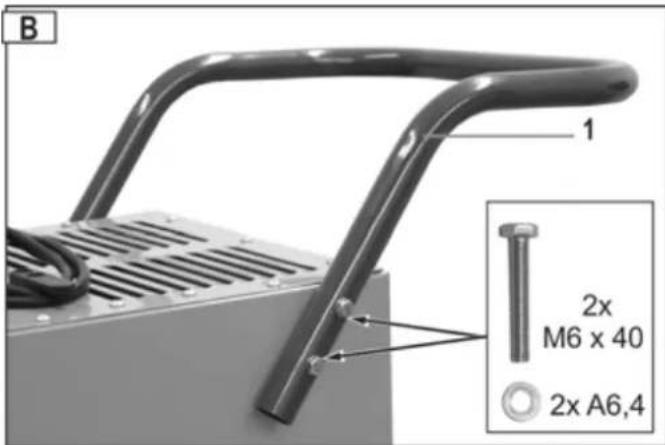

Montage bâti / poignée de transport

1. Poser le déshumidificateur

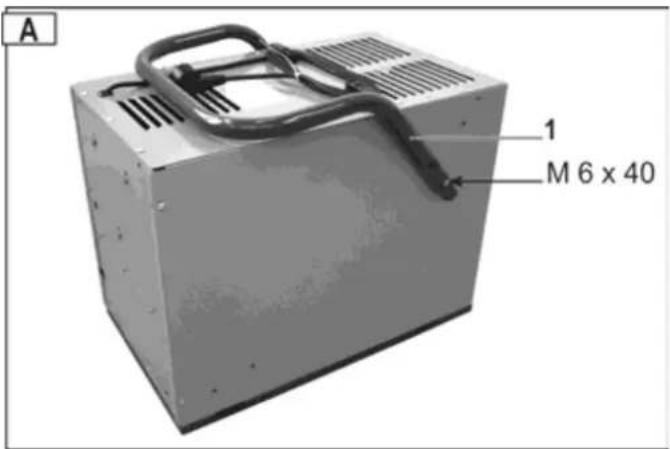

2. Retirer la poignée de transport (1). Dévisser pour cela les vis à six pans M6x40.

1. Tourner la poignée de transport (1). Visser la poignée de chaque côté avec 2 vis à six pans M6x40 et des rondelles A6,4 sur le boîtier.

i Serrer toutes les vis.

B 1 2x M6 x 40 2x A6,4

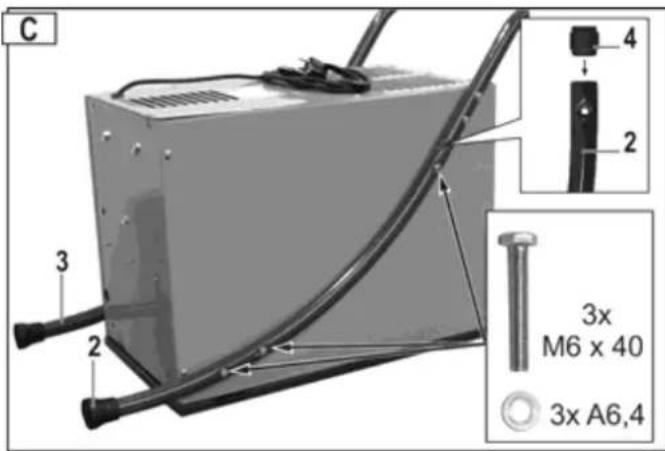

1. Insérer les pièces de liaison (4) dans les pieds de support (2/3). Placer les pieds de support dans la poignée de support et les visser à l'aide des 6 vis à six pans M 6x40 et des rondelles A 6,4 sur le boîtier.

C 3 2 2 4 3x M6 x 40 3x A6,4

Montage des roulettes de déplacement

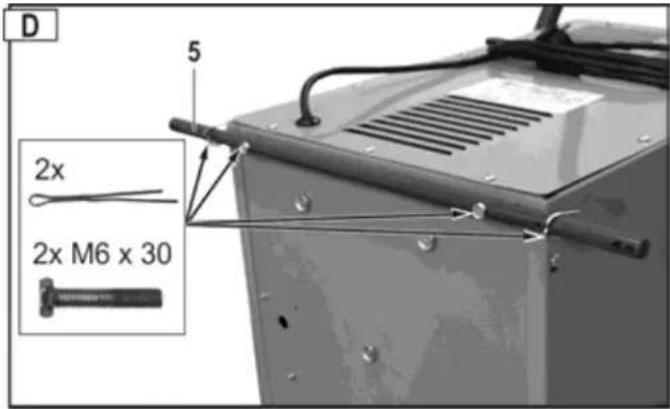

1. Monter l'axe (5) au moyen des deux vis à six pans (M 6 x 30) et mettre la goupille en place.

D 5 2x 2x M6 x 30

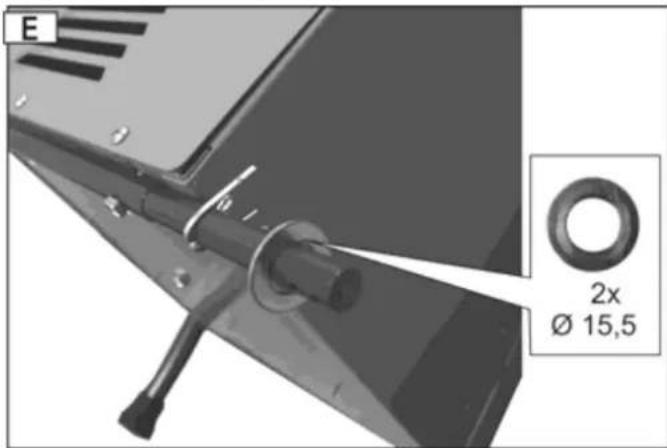

1. Scuriser la goupille afin qu'elle ne tombe pas en repliant les extrémités de la goupille à l'aide d'une pince et glisser les rondelles (∅ 15,5) sur l'axe.

E 2x Ø 15,5

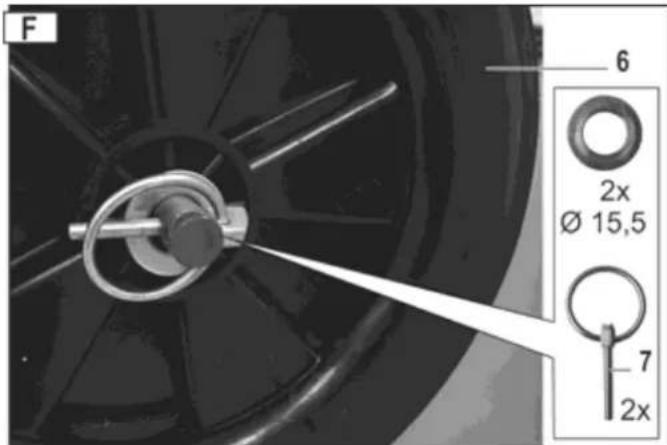

1. Glisser les roulettes (6) et les rondelles sur l'axe. Bloquer les roulettes à l'aide des goupilles de sécurité (7).

F 6 2x Ø 15,5 7 2x

⚠️ Après le montage, l'appareil doit rester pendant au moins une heure en position verticale avant d'être mis en marche. De cette façon, le liquide de refroidissement contenu dans l'appareil peut à nouveau se déposer.

Installation du déshumidificateur d'air

Installation

Dans la mesure du possible, le déshumidificateur d'air doit être installé au milieu du local afin d'obtenir une bonne circulation d'air dans l'intégralité du local.

Lorsque ceci n'est pas possible, le déshumidificateur d'air doit être installé de façon à garantir l'aspiration et le soufflage de l'air sans obstacle.

La distance minimum vers les murs doit être 10 cm.

Installer le déshumidificateur

sur un plan horizontal afin de permettre à l'eau de s'écouler sans obstacles.
⇒ ne pas l'installer en proximité d'une source de chaleur (par ex. d'un radiateur).

i Veiller à fermer les fenêtres et portes dans le local à déshumidifier.

Le déshumidificateur d'air ne doit pas être posé à proximité de sources de combustion comme des flammes nues, des brûleurs à gaz ou des chauffages électriques avec spirales incandescentes allumés.

⚠️ L'appareil doit être posé, utilisé et stocké dans une pièce ayant une surface supérieure à « A min ». (« min A : voir « Caractéristiques techniques → Superficie du local min. »).

Connexion au secteur

Comparer la tension indiquée sur la plaque signalétique de l'appareil, par ex. 230 V / 50 Hz à la tension du secteur et connecter le déshumidificateur d'air à une prise de courant correspondante régulière.

Utiliser une prise de courant: Tension du secteur 230 V avec déclencheur à courant différentiel (déclencheur FI 30 mA).

Fusible du secteur

10 A

Mise en service

Avant la mise en service

Avez-vous transporté le déshumidificateur d'air en position couchée ou inclinée de plus de 45° ?

i Poser l'appareil en position verticale pendant une heure au minimum avant la mise en service.

i Consignes

1. Le déshumidificateur d'air ne fonctionne pas lorsque la valeur d'humidité paramétrée est plus élevée que celle de l'air ambiant.

2. N'utiliser le déshumidificateur d'air qu'à des températures ambiantes de 5 °C à 35 °C. En dehors de cette plage de températures, le déshumidificateur d'air ne fonctionne pas.

3. Ne pas utiliser le déshumidificateur d'air dans un environnement à forte teneur en poussières ou en chlore.

4. Pendant la déshumidification, le moteur du ventilateur et du compresseur doivent fonctionner pendant au minimum 3 min. après le démarrage du compresseur. Afin d'éviter d'endommager le compresseur, attendre 3 minutes avant de redémarrer l'appareil lorsque celui-ci s'est arrêté automatiquement.

5. Lorsque la température ambiante est inférieure à 10 °C et que l'humidité relative de l'air ambiant est relativement faible, il n'est pas nécessaire d'utiliser le déshumidificateur d'air.

6. Le rendement de déshumidification d'air de l'appareil dépend des caractéristiques du local, de la température et de l'humidité relative de l'air ambiantes.

7. Vider le réservoir d'eau lorsqu'il est plein. Réinsérer ensuite le réservoir vide avant de remettre l'appareil en service.

8. Ne transporter l'appareil qu'en position debout.

9. Lorsque l'appareil ne fonctionne pas ou que le fonctionnement s'arrête pour une raison inconnue, voir ➔ « Défauts possibles ».

10. Lorsque le déshumidificateur d'air est en service, le compresseur produit des rejets thermiques et la température ambiante augmente légèrement. Ce phénomène est tout à fait normal.

Panneau de commande

G 9 8 7 6 69% RH 00000:38 ON/OFF 1 2 3 4 5

1 → Touche « ON/OFF » - « MARCHE/ARRET »
2 → Affichage « Humidité relative de l'air en % » ou des défauts
3 → Touche « Augmenter l'humidité de l'air »
4 → Affichage « Compteur d'heures de service »
5 → Touche « Diminuer l'humidité de l'air »
6 → Symbole « Dégivrage »
7 → Symbole « Ventilateur en service »
8 → Symbole « Bac collecteur d'eau plein »
9 → Symbole « Service de déshumidification »

Affichage en continu = L'appareil déshumidifie (compresseur et ventilateur en service)

Affichage clignotant = L'appareil ne déshumidifie pas (compresseur arrêté - ventilateur en service)

Affichage des défauts

Lorsque l'affichage 2 « Humidité relative de l'air » indique les défauts E3 – E4 – E5 → voir « Défauts possibles ».

Mise en service de l'appareil

Lorsque vous enfichez le câble dans la prise de courant, l'appareil émet un signal sonore.

En cas d'absence du signal sonore, un défaut est présent. Vérifiez le câble, la prise de courant et le fusible.

Actionner la touche afin de mettre le déshumidificateur d'air en service.

L'affichage 2 « Valeur de l'humidité relative de l'air » indique l'humidité de l'air réglée à l'usine de 60 %. Après 5 sec., l'affichage indique l'humidité de l'air actuelle.

L'affichage « Valeur de l'humidité de l'air » affiche l'humidité dans une fourchette entre 30 % et 90 %.

Arrêt de l'appareil

Actionner la touche ☑DOFF: de nouveau afin d'arrêter le déshumidificateur d'air.

Réglage de la valeur de l'humidité de l'air

Actionner les touches ⚠ Augmenter la valeur de l'humidité de l'air » ou ⚼ « Diminuer la valeur de l'humidité de l'air » afin de régler l'humidité de l'air.

Lorsque la valeur de l'humidité de l'air paramétrée est inférieure à 30 %, l'appareil déshumidifie en continu et l'affichage indique « CO ».

Conseil : Une humidité relative de l'air de 50 – 60 % est généralement suffisante pour créer un climat ambiant agréable et éviter la formation d'eaux de condensation sur les composants et équipements du local.

Lorsque la valeur d'humidité souhaitée est inférieure à l'humidité de l'air réelle de 3 %, le déshumidificateur d'air (compresseur) se met en service automatiquement. Affichage du symbole « Service de déshumidification » en continu sur l'écran.

Lorsque la valeur d'humidité réglée est supérieure à l'humidité de l'air réelle de 3 %, le déshumidificateur d'air (compresseur) se met en service automatiquement. Le symbole ♠ « Service de déshumidification » clignote.

Système de dégivrage automatique

Lorsque la température ambiante est inférieure à 20 °C, on peut observer non seulement la formation d'eaux de condensation, mais également de glace sur la surface froide de l'évaporateur. Cette glace obstrue l'échangeur thermique entravant ainsi le débit d'air. Le dispositif de dégivrage automatique intégré dégivre l'évaporateur. Cette fonction permet le fonctionnement de la déshumidification jusqu'à une température de +5 °C.

Pendant le dégivrage, l'écran affiche le symbole ..., le compresseur continue à fonctionner mais le ventilateur s'arrête automatiquement.

Une fois le dégivrage terminé, le déshumidificateur d'air active le service de déshumidification de nouveau et le symbole s'éteint.

Compteur des heures de service

Le déshumidificateur d'air est équipé d'un compteur d'heures de service.

Lorsque le déshumidificateur d'air est mis en service, l'écran affiche le nombre d'heures pendant lesquelles l'appareil a déjà été en service. Pendant la durée de service de l'appareil, le compteur additionne ce temps aux heures de service déjà accomplies.

Evacuation d'eau

Le réservoir collecteur d'eau du déshumidificateur d'air est équipé d'un flotteur qui arrête l'appareil automatiquement lorsque le réservoir est plein.

i Après 45 sec., le compresseur et le ventilateur s'arrêtent et l'appareil émet un signal sonore. L'écran affiche le symbole 📄 et l'erreur E4.

Lorsque le réservoir collecteur d'eau n'est pas vidé immédiatement, l'appareil émet un signal sonore toutes les 5 minutes.

Démontage du réservoir collecteur d'eau

1. Arrêter l'appareil.
2. Ouvrir la porte de l'armoire.
3. Retirer le réservoir (8) et le vider immédiatement.

1. Réinsérer le réservoir. Veiller à mettre le réservoir dans la position correcte.
2. Fermer le clapet du boîtier.
3. Remettre le déshumidificateur d'air en service. Le symbole 📄 et le défaut E4 ne s'affichent plus.

Lorsque le symbole et le défaut s'affichent toujours: Retirer le réservoir et le réinsérer de nouveau.

Service en continu ou durée de service prolongé

En cas d'humidité d'air élevée, il est recommandé de faire fonctionner le déshumidificateur d'air en continu. Pendant le service en continu, il n'est pas nécessaire de vider le réservoir collecteur régulièrement.

Démarche:

1. Retirer le réservoir collecteur de l'appareil.
2. Retirer le bouchon (9).

1. Réinsérer le réservoir collecteur dans l'appareil.
2. Faire passer le tuyau (14) à travers le boîtier, Placer le tuyau sur le manchon d'évacuation de l'eau (a).

J 14 a

i Veiller à ce qui suit :

→ Veiller à ce que l'eau s'écoule toujours librement.
⇒ Il est préférable d'acheminer l'eau vers une évacuation de niveau inférieur.
⇒ Veiller à ce que le tuyau reste dans sa position, qu'il soit posé avec une pente et qu'il ne soit pas plié ou enroulé.

Transport

Avant de déplacer l'appareil, l'arrêter et retirer la fiche de la prise de courant.

Toujours transporter le déshumidificateur d'air en position debout afin de ne pas endommager le compresseur.

Conseil:

Lorsque

vous

avez

transporté

le

déshumidificateur d'air en position couchée ou trop inclinée, le déposer en position debout pendant une heure au minimum avant de le remettre en service.

Nettoyage et entretien

Avant chaque nettoyage, arrêter l'appareil et retirer la fiche de la prise de courant.

Les interventions d'entretien et de nettoyage non décrites dans ce chapitre doivent être effectuées par le S.A.V.

Utiliser exclusivement des pièces de rechange d'origine. L'utilisation de toute autre pièce peut provoquer des dégâts imprévisibles et des blessures.

Nettoyage Filtre à air

Les contaminations du filtre à air

→ diminuent le rendement du déshumidificateur d'air
→ provoquent des contaminations de l'intérieur de l'appareil

Nettoyer le filtre régulièrement en fonction des conditions de service.

Démontage du filtre

1. Ouvrir la porte de l'armoire.
2. Enlever le filtre (10).

K 10

Contamination légère

Utiliser un aspirateur ou battre le filtre légèrement pour le vider.

Contamination forte

Laver le filtre avec précaution à l'eau savonneuse tiède (40 °C max.) et le laisser bien sécher ensuite. Ne pas exposer le filtre au soleil ou à d'autres sources de chaleur pour le faire sécher.

Insertion du filtre

1. Replacer le filtre après le nettoyage dans les logements de la porte du boîtier.
2. Fermer la porte du boîtier.

Nettoyage de l'appareil

Nettoyer l'extérieur de l'appareil régulièrement à l'aide d'un chiffon humide et d'un détergent doux (eau savonneuse). Veiller à éviter toute pénétration d'eau à l'intérieur de l'appareil.

Ne pas utiliser des détergents ou solvants pour le nettoyage, ceux-ci risquant de corroder des composants de l'appareil. Le déshumidificateur d'air doit être contrôlé par le S.A.V. une fois par an, ou en intervalles déterminés en fonction des conditions de service, afin d'éliminer les contaminations de l'intérieur.

Entretien

Le déshumidificateur d'air est conçu pour un service sans problèmes avec un besoin de surveillance minimal.

L'ensemble des pièces en mouvement est lubrifié à vie.

Les composants internes à l'appareil ne nécessitent aucun entretien.

Stockage

Stocker les appareils non utilisés dans un lieu sec et fermé en dehors de la portée d'enfants.

Veiller à ce qui suit afin de prolonger la durée de vie du déshumidificateur d'air et de garantir un fonctionnement sans problèmes.

⇒ Nettoyer le réservoir collecteur d'eau et le sécher avec soin.
→ Nettoyer le filtre.
→ Effectuer un nettoyage profond.
⇒ Vérifier l'état correct du déshumidificateur d'air afin de garantir la fiabilité du fonctionnement du déshumidificateur d'air.
→ Couvrir le déshumidificateur d'air avec soin.

Garantie

Veuillez tenir compte de la déclaration de garantie suivante.

Défauts possibles

En cas d'apparition d'un défaut, arrêter l'appareil et retirer la fiche de la prise de courant.

Défaut	Cause	possible	Elimination
Le moteur ne démarre pas	Absence de la tension du secteur	Vérifier les fusibles
	Câble de connexion défectueux	Faire vérifier le câble (électricien)
	Réservoir collecteur d'eau plein	Vider le réservoir
	L'humidité de l'air ambiant est inférieure à celle réglée su l'appareil	Vérifier le réglage de la valeur de l'humidité de l'air, éventuellement la modifier
Peu de condensation, ou aucune	La température et l'humidité de l'air ambiant ne se situent pas dans la fourchette de service	a) Vérifier la température ambiante (5 °C à 35 °C)b) Vérifier l'humidité de l'air ambiant (min. 30 % h.r.)c) Vérifier le réglage de la valeur de l'humidité de l'air, éventuellement la modifier
	Filtre à air contaminé	Nettoyer le filtre à air (voir « Nettoyage et entretien »)
	Obstruction de l'entrée ou de la sortie d'air	Vérifier l'entrée et la sortie d'air, éventuellement repositionner l'appareil (respecter la distance au mur minimum de 10 cm)
	a) Forte contamination interne de l'appareilb) Circuit frigorifique défectueux	Adressez-vous au S.A.V. ou au constructeur.
	Portes et/ou fenêtres ouvertes	Fermer les portes et/ou les fenêtres
L'appareil s'arrête pendant le fonctionnement en continu avec tuyau d'évacuation	a) Tuyau d'évacuation plié ou enrouléb) Pente insuffisante	Poser le tuyau d'une manière différente afin de permettre à l'eau de s'écouler sans obstruction
	L'eau gèle dans le tuyau	Prendre les mesures nécessaires pour éviter le gel de l'eau
Fuite d'eau de l'appareil	Défaut d'étanchéité du réservoir collecteur d'eau	a) Contrôler le réservoirb) Remplacer le réservoir
Bruits et/ou vibrations anormaux	L'appareil est posé sur un sol dénivelé	Poser l'appareil sur un sol nivelé
	Visserie desserrée	Serrer les composantsLorsqu'il est impossible de serrer les composants internes à l'appareil ou que les bruits persistent : s'adresser au constructeur ou au S.A.V.

Lorsque le défaut ne peut pas être éliminé une fois l'ensemble des contrôles fonctionnels effectué, veuillez-vous adresser au constructeur ou au S.A.V.
Lorsqu'un appareil ne fonctionne pas correctement, le mettre hors service immédiatement !

Indication des défauts

Les défauts suivants peuvent être affichés sur l'indicateur 2 « Humidité relative de l'air »:

Défaut	Erreur
E3 Capteur d'humidité défectueux
E4 Réservoir collecteur d'eau plein
E5 Capteur du circuit frigorifique défectueux

Lorsque les messages d'erreur E3 ou E5 s'affichent, veuillez-vous adresser au constructeur ou au S.A.V. pour éliminer le défaut.

Caractéristiques techniques

Type / Modèle ALE 500 N

Année de construction voir la dernière page

Débit d'air 350 m³/h

Puissance nominale 700 W

Consommation de courant nominale 3,2 A

Puissance max. 805 W

Consommation de courant max. 3,6 A

Puissance ventilateur 10 W

Alimentation électrique 230 V\~ / 50 Hz

Fusible du secteur 10 A

Plage de températures 5 - 32°C

Plage d'humidité de l'air 30 - 90% d'humidité relative

Rendement de déshumidification à 30 °C / 80% h.r. 50 l / 24 h

Classe de protection IP X0

Pression de gel 1,0 MPa

Pression de vapeur 2,5 MPa

Agent frigorifique R290

Quantité d'agent frigorifique 0,21 kg

Volume du réservoir max. 5,8 l

Affichage LED « Réservoir plein » à 3,9 l

Volume du local (à une hauteur du plafond de 2,5 m) 125 – 175 m³

Superficie du local max. 50 – 70 m²

Superficie du local min. A_min 10 m²

Niveau de puissance sonore LWA < 70 dB (A)

Poids 30 kg

Circuit frigorifique

Schéma électrique


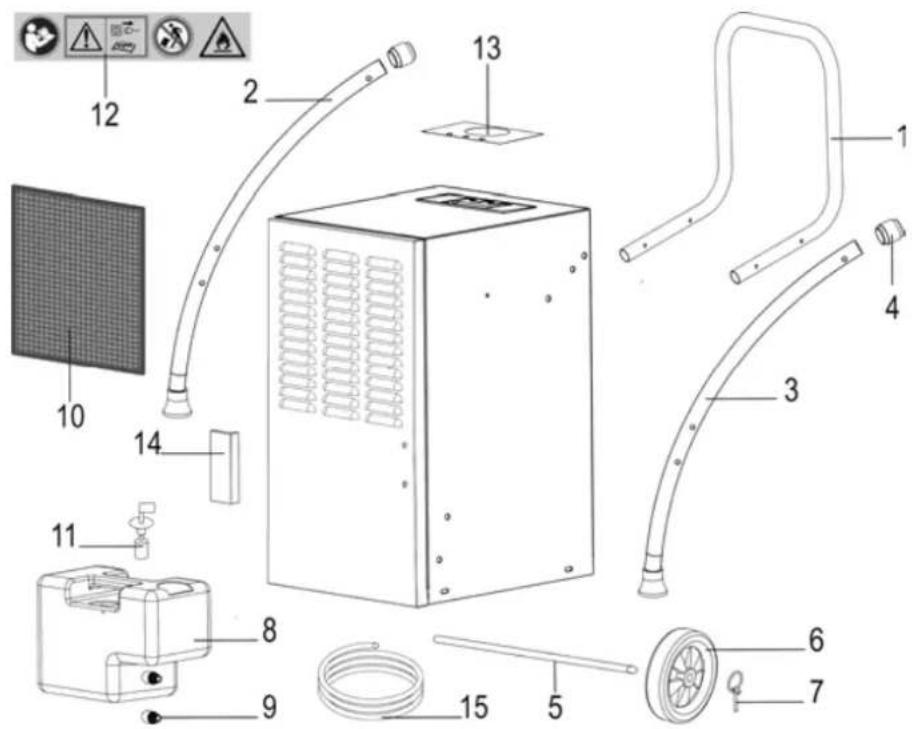

Liste des pièces de rechange

Pos	Réf. pièce	Désignation		Pos	Réf. pièce	Désignation
1 41	7697 Poignée de déplacement			9	417620	Bouchon
2 41	7703 Pied de support de droite			10 4	17695 Filtre à air
3 41	7700 Pied de support de gauche			11	417622	Flotteur cpl.
4 41	7702 Pièce de liaison			12 4	17618 Etiquette de sécurité
5 41	7704 Axe de roue			13 4	17658 Cache d'interrupteur (autocollant)
6 41	7657 Roulette de déplacement			14 4	17721 Poignée de porte
7 41	7706 Goupille de sécurité			15	417784	Tuyau
8 41	7610 Réservoir collecteur d'eau avec bouchon et flotteur

Impérativement indiquer avec chaque commande de pièce de rechange :

Le type de déshumidificateur d'air, l'année de construction et la référence de la pièce de rechange.

En cas d'absence de ces indications, une fourniture correcte n'est pas possible!

Année de construction
