| Type de produit | Déshumidificateur à condensation |
| Modèle | ATIKA ALE 800 N |
| Poids | 53,5 kg |
| Alimentation électrique | 230 V~ / 50 Hz |
| Fusible secteur | 10 A |
| Puissance nominale | 870 W |
| Puissance maximale | 1000 W |
| Consommation de courant nominale | 3,6 A |
| Débit d'air | 680 m³/h |
| Rendement de déshumidification (30 °C / 80% HR) | 80 l/24 h |
| Volume du réservoir d'eau | 5,8 l (alerte plein à 3,9 l) |
| Agent frigorifique | R410a (0,72 kg) |
| Plage de température de fonctionnement | 5 °C à 32 °C |
| Plage d'humidité relative | 30 % à 90 % HR |
| Volume de local recommandé (hauteur 2,5 m) | 250 – 300 m³ |
| Superficie de local recommandée | 100 – 120 m² |
| Niveau de puissance sonore (L_WA) | < 70 dB(A) |
| Niveau de pression acoustique (L_PA) | 53 dB(A) |
| Type de protection | IP X0 |
| Fonctions spéciales | Dégivrage automatique, compteur d'heures, mode continu |
| Entretien et nettoyage | Nettoyage régulier du filtre à air et du réservoir |
| Sécurité | Arrêt auto réservoir plein, protection compresseur |
| Pièces détachées | Disponibles : réservoir, filtre, tuyau, roues, etc. |
FOIRE AUX QUESTIONS - ALE 800 N ATIKA
Questions des utilisateurs sur ALE 800 N ATIKA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Déshumidificateur au format PDF gratuitement ! Retrouvez votre notice ALE 800 N - ATIKA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ALE 800 N de la marque ATIKA.
MODE D'EMPLOI ALE 800 N ATIKA
Déshumidificateur d'air
Notice originale
Page 21
Въздушен дехидратор
F Sous réserve de modifications techniques!
Ne pas mettre en service l'appareil avant d'avoir lu la notice d'instructions.
Impérativement respecter les consignes de cette notice. Monter l'appareil selon la description.
Conserver la notice d'instructions pour une future utilisation.
Ne jamais évacuer les appareils électriques avec les ordures ménagères. Recycler les appareils, accessoires et emballages de façon compatible avec
l'environnement.
Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.
Sommaire
Déclaration de conformité CE 21
Etendue de la fourniture 21
Symboles figurant sur l'appareil 21
Symboles figurant dans la notice d'instructions 22
Utilisation conforme 22
Risque résiduel 22
Consignes de sécurité 22
■ Sécurité électrique 23
Principe de fonctionnement 23
Installation du déshumidificateur d'air 23
■ Installation 23
■ Connexion au secteur 23
■ Fusible du secteur 23
Mise en service 24
■ Avant la mise en service 24
■ Panneau de commande 24
■ Mise en marche 24
- Arrêt 24
■ Réglage de la valeur de l'humidité de l'air 25
■ Dégivrage automatique 25
■ Compteur des heures de service 25
Evacuation d'eau 25

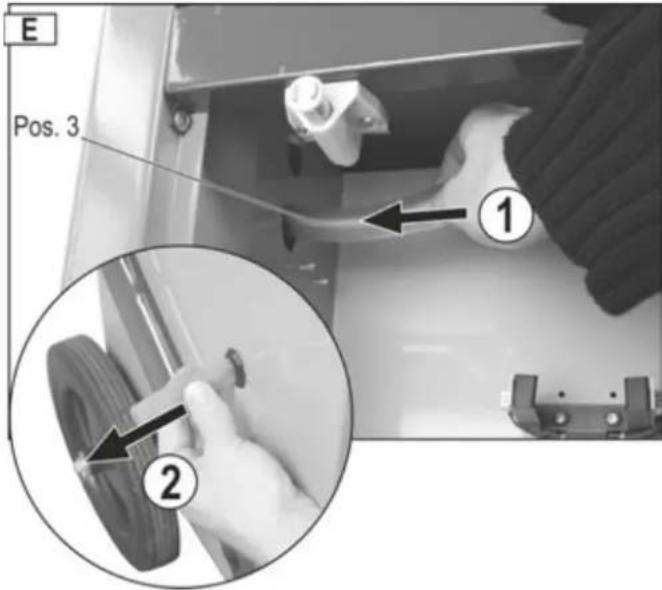

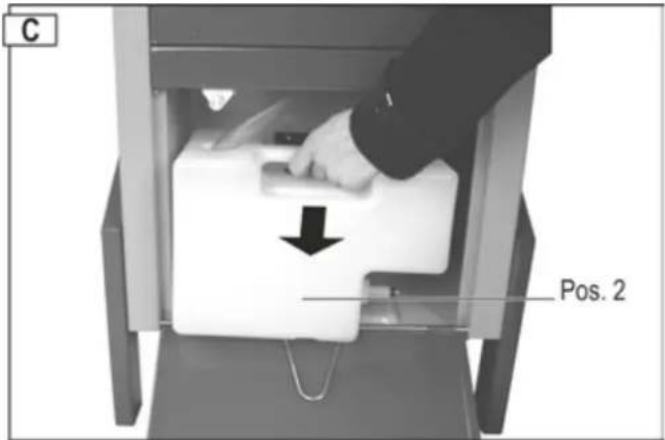

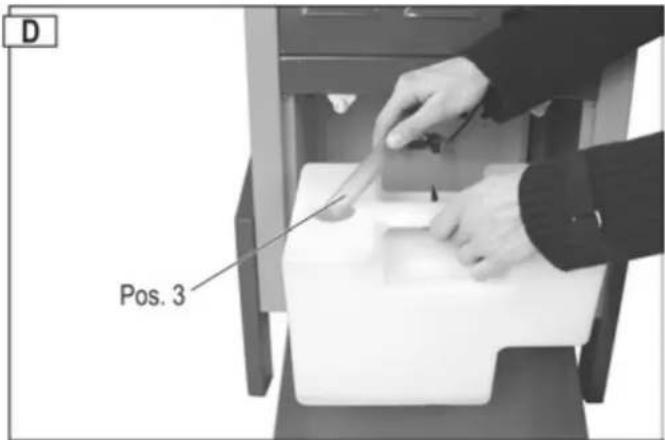

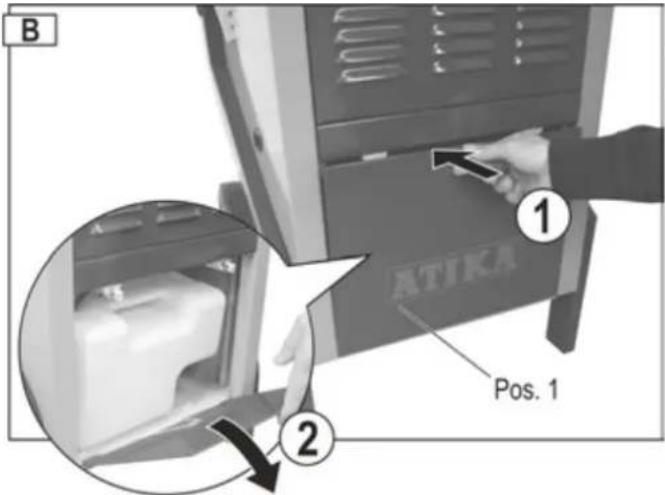

■ Démontage du réservoir collecteur d'eau 25
■ Service en continu ou service prolongé 26
Transport 26
Nettoyage et entretien 26
■ Nettoyage du filtre à air 26

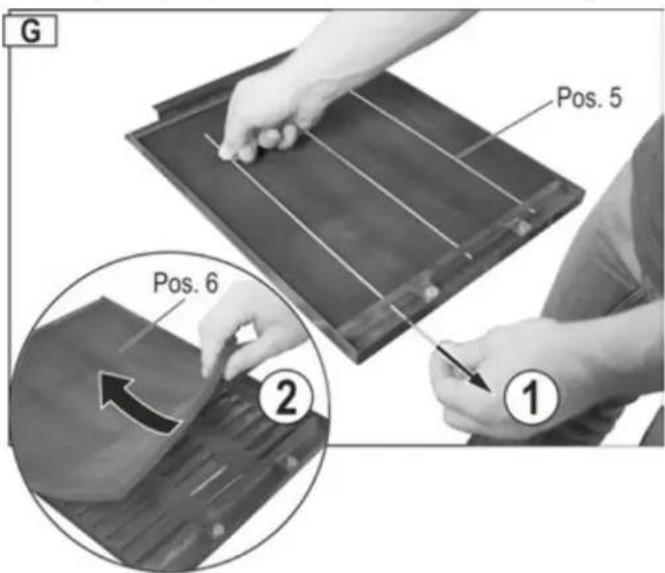

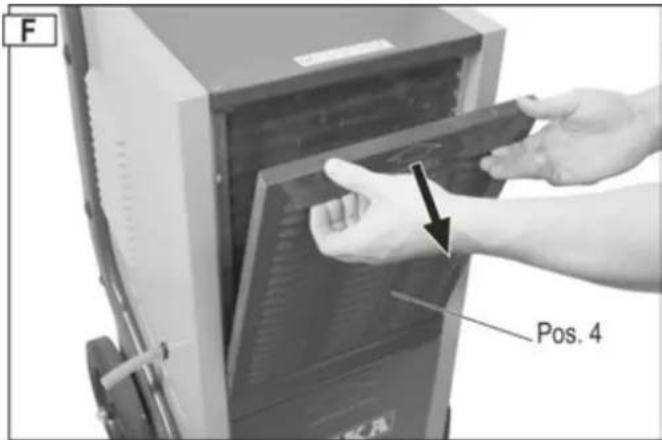

■ Démontage du filtre 26
- Insertion du filtre 27
■ Nettoyage de l'appareil 27
■ Entretien 27
Stockage 27
Défauts fonctionnels possibles 27
■ Indication des défauts 28
Caractéristiques techniques 28

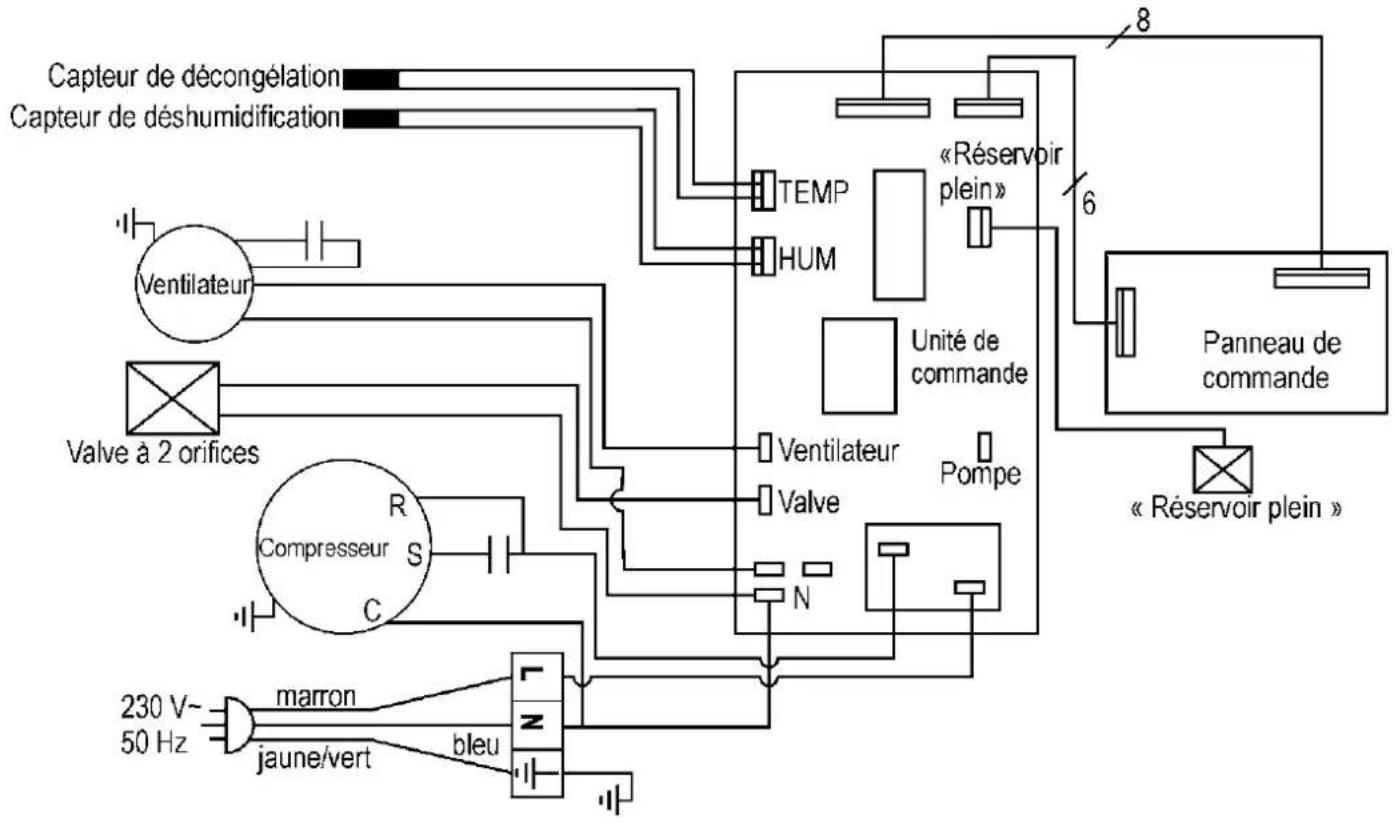

Schéma électrique 29

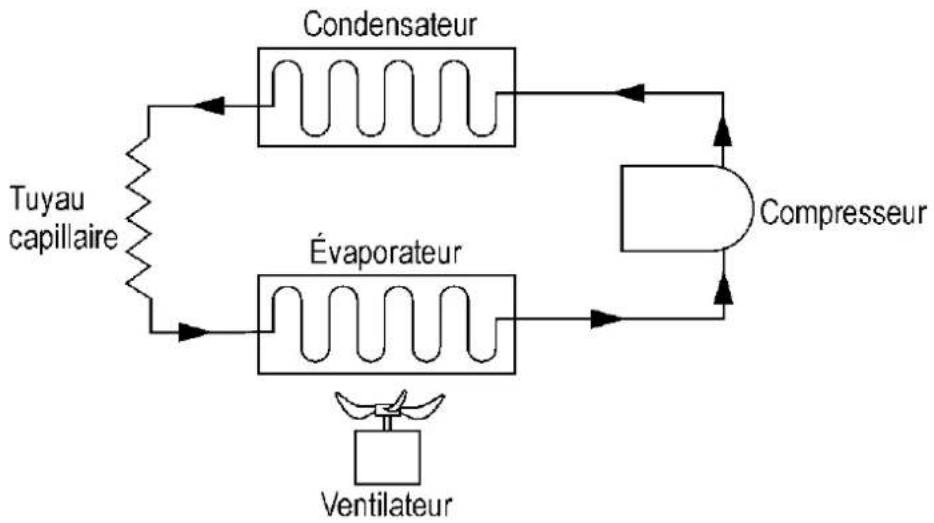

Circuit frigorifique 29

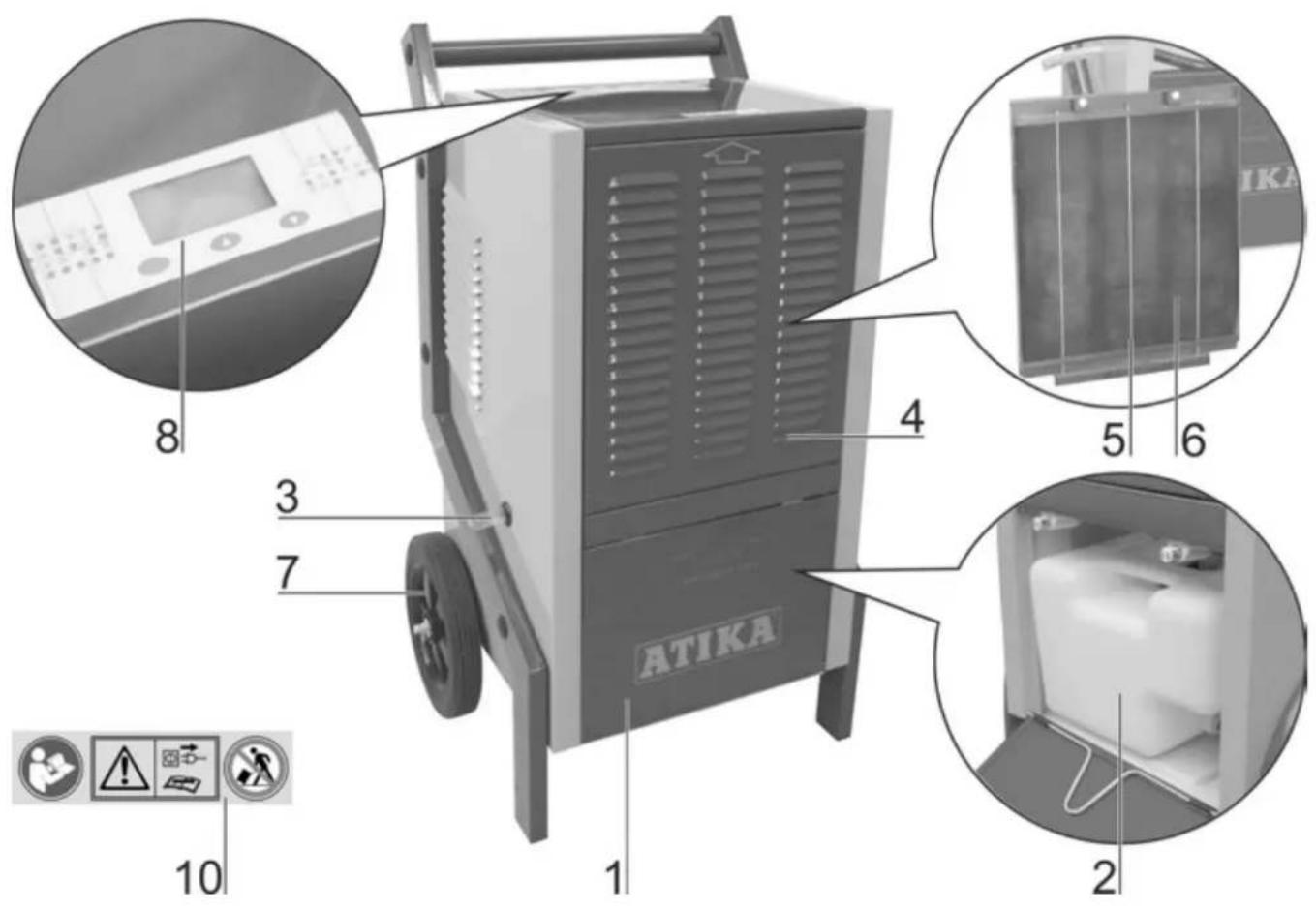

Pièces de rechange 30
Garantie 30
Déclaration de conformité CE
N° (S-No.): 14785 → ALE 600 N
N° (S-No.): 14792 → ALE 800 N
selon la Directive 2014/35/UE
Par la présente, nous
ATIKA GmbH
Josef-Drexler-Str. 8 – 89331 Burgau – Germany
déclarons sous notre responsabilité exclusive que le produit
Luftentfeuchter (Déshumidificateur d'air)
type / modèle ALE 600 N et ALE 800 N
Numéro de série: 000001 - 020000
est conforme aux dispositions de la directive CE susnommée ainsi qu'aux dispositions des directives suivantes :
2014/30/UE et 2011/65/UE.
Les normes harmonisées suivantes ont été appliquées :
EN 60335-2-40:2003+A11:2004+A12:2005+A1:2006+A2:2009 +A13:2012;
EN 60335-1:2012+A11 :2014; EN 62233:2008;
EN 55014-1:2006+A1:2009+A2:2011;
EN 55014-2:1997+A1:2001+A2:2008;
EN 61000-3-2:2014; EN 61000-3-3:2013
Responsable de l'établissement des documentations techniques:
Direction du bureau d'études
Après le déballage, vérifier
▶ le caractère complet de la fourniture
les éventuels dommages dus au transport.
Notifier les éventuelles réclamations immédiatement au concessionnaire ou au constructeur. Toute réclamation ultérieure sera rejetée.
• 1 unité de l'appareil pré-montée
• 1 notice d'instructions
Symboles figurant sur l'appareil
Avant la mise en service, lire et respecter la notice d'instructions et les consignes de sécurité.
Avant de procéder à une intervention de réparation, d'entretien ou de nettoyage, arrêter l'appareil et retirer la fiche de la prise de courant.
Ne pas faire basculer l'appareil ni le transporter en position couchée.
Symboles figurant dans la notice d'instructions
Danger imminent ou situation dangereuse Le non-respect de ces consignes peut provoquer des blessures ou des dommages matériels.
Consignes d'utilisation conforme importantes Le non-respect de ces consignes peut entraîner des défauts fonctionnels.
Consignes d'utilisation Ces consignes vous aident à utiliser l'appareil de façon optimale.
Montage, utilisation et entretien Ce chapitre détaille les travaux et interventions à effectuer.
Utilisation conforme
Le déshumidificateur d'air est exclusivement destiné à l'utilisation domestique, pour sécher des murs humides ayant subi des dégâts d'eau et pour réduire l'humidité de l'air dans des locaux fermés.
L'utilisation conforme comprend également le maintien des conditions de service, d'entretien et de maintenance spécifiées par le constructeur et le respect des consignes de sécurité de cette notice d'instructions.
Les dispositions de prévention des accidents applicables au service de l'appareil ainsi que toute autre réglementation de médecine de travail et de sécurité reconnue doivent être respectées.
Toute autre utilisation est considérée comme non-conforme. Le constructeur décline toute responsabilité pour les dommages y résultant. L'utilisateur supporte l'intégralité des risques dans ces cas.
Toute modification du déshumidificateur d'air non-autorisée entraîne l'exclusion de la responsabilité du constructeur pour les dommages de toute nature y résultant.
Risques résiduels
⚠️ Même en cas d'utilisation conforme de l'appareil et malgré le respect de l'intégralité des dispositions de sécurité, des risques résiduels peuvent persister pour des raisons de construction et de destination d'utilisation.
Les risques résiduels peuvent être minimisés en respectant les « Consignes de sécurité » et « L'utilisation conforme » indiquées dans la notice d'instructions.
Prendre des précautions et des égards afin de diminuer le risque de blessures corporelles et de dommages matériels.
- Risque d'électrocution en cas d'utilisation de conducteurs électriques non conformes.
- Risque de contact avec des composants sous tension en cas d'ouverture de modules électriques
D'autres risques résiduels manifestes n'existent pas en cas de respect des précautions de sécurité.
Consignes de sécurité
Avant la mise en service de l'appareil, lire et respecter les consignes suivantes et les dispositions de prévention des accidents des associations professionnelles ainsi que les dispositions de sécurité applicables dans le pays d'utilisation de l'appareil afin de protéger vous et des tiers de toute éventuelle blessure.
i Communiquer les consignes de sécurité à l'ensemble des personnes qui travaillent avec l'appareil.
i Conserver les consignes de sécurité.
- Avant d'utiliser l'appareil, se familiariser avec celui-ci à l'aide de la notice d'instructions.
- N'utiliser l'appareil qu'en conformité avec la destination d'utilisation pour laquelle il a été conçu (voir Utilisation conforme).
- Ne mettre en service l'appareil qu'avec la tension de service indiquée.
- L'utilisateur est responsable envers les tiers se trouvant dans la zone d'installation et de fonctionnement de l'appareil.
- L'utilisation de l'appareil est interdite pour les enfants et adolescents de moins de 16 ans. Ces personnes ne sont pas conscientes des risques liés à l'utilisation de cet appareil.
■ Eloigner les enfants de l'appareil.
- N'utiliser l'appareil que lorsque les dispositifs de protection sont complets et montés correctement. Ne jamais effectuer des modifications sur l'appareil qui risquent de compromettre la sécurité.
- Ne pas mettre l'appareil en service en cas de présence de défauts fonctionnels ou lorsqu'une chute de l'appareil a endommagé le câble ou la fiche électrique ou un autre composant.
- Les réparations sur les appareils électriques ne doivent être effectuées que par un personnel spécialement formé. L'utilisateur de l'appareil peut subir de graves atteintes à la santé suite à des réparations non conformes.
- Arrêter l'appareil et retirer la fiche de la prise de courant lorsque vous ne l'utilisez pas, que vous le transportez ou que vous le nettoyez.
- En cas de défauts, arrêter l'appareil, retirer la fiche de la prise de courant et informer le S.A.V.
- Ne jamais immerger l'appareil dans l'eau ou dans un autre liquide.
■ Ne pas poser des objets sur l'appareil.
- Eloigner les corps étrangers des ouvertures d'entrée et de sortie d'air.
- Avant de transporter l'appareil, vider le réservoir d'eau afin d'éviter les déversements.
- Ne pas faire basculer l'appareil, l'eau qui s'écoule pouvant endommager le déshumidificateur d'air.
- Ne jamais déverser ou pulvériser de l'eau sur l'appareil.
Sécurité électrique
- Utiliser des rallonges conformes CEI 60245 (H 07 RN-F) d'une section de conducteur d'au minimum
- 1,5 mm² pour les longueurs de câble jusqu'à 25 m - 2,5 mm² pour les longueurs de câble supérieures à 25 m
- Les câbles de connexion longs à faible section produisent une chute de tension. Le moteur n'atteint plus sa puissance maximum, ce qui compromet la fonctionnalité de l'appareil.
- Les fiches et prises des câbles de connexion doivent être en caoutchouc, PVC souple ou un autre matériau plastique souple à résistance mécanique égale, ou revêtus de cette matière.
- Pour la pose des câbles de connexion, veiller à ne pas les plier ou écraser et à ne pas mouiller la connexion.
- En cas d'utilisation d'un tambour, dérouler le câble complètement.
- N'utiliser pas le câble pour des fins non conformes. Protéger le câble de la chaleur, de l'huile et des arêtes vives. Ne pas tirer sur le câble pour retirer la fiche de la prise de courant.
- Contrôler le câble régulièrement et le remplacer en cas d'endommagement.
- Ne pas utiliser des câbles de connexion défectueux.
- Ne pas utiliser des connexions électriques provisoires.
- Ne jamais ponter ou mettre hors service les dispositifs de protection.
- Connecter l'appareil via un déclencheur à courant différentiel.
La connexion électrique et/ou les réparations sur les composants électriques de la machine doivent être effectuées par un électricien agréé ou par un atelier S.A.V. Respecter les réglementations locales, notamment celles concernant les mesures de protection.
Les réparations sur les autres composants de l'appareil doivent être effectuées par le constructeur ou par un atelier S.A.V.
N'utiliser que des pièces de rechange d'origine. L'utilisation d'autres pièces de rechange peut provoquer des risques pour l'utilisateur. Le constructeur décline toute responsabilité y résultant.
Principe de fonctionnement
Le déshumidificateur d'air fonctionne selon le principe de la condensation.
L'air ambiant est aspiré à travers un filtre et un élément réfrigérant où la vapeur d'eau contenue dans l'air condense et forme des gouttes d'eau. Les gouttes d'eau s'écoulent ensuite vers un bac collecteur d'eaux de condensation et de là, vers le réservoir d'eau, tandis que l'air séché et refroidi passe par le condensateur de l'appareil où il est réchauffé et recyclé dans le local. La température de l'air soufflé se situe à env. 2-5 °C au dessus de la température ambiante du local. Cette augmentation de chaleur est produite par l'alimentation du compresseur en énergie ainsi que par la chaleur dégagée lors de la condensation de la vapeur d'eau.
La circulation constante de l'air ambiant du local à travers l'appareil diminue l'humidité relative de l'air et sèche ainsi le local en douceur.
Les vapeurs d'eau contenues dans l'air circulent aisément et sans obstacle dans l'air. C'est pourquoi il est important de « sceller » le local aussi bien que possible, c.-à-d., les portes et fenêtres doivent être fermées, et les entrées/sorties dans le local doivent être limitées. Dans le cas contraire, l'effet de séchage de l'appareil est réduit sensiblement.
Installation du déshumidificateur d'air
Installation
Dans la mesure du possible, le déshumidificateur d'air doit être installé au milieu du local afin d'obtenir une bonne circulation d'air dans l'intégralité du local.
Lorsque ceci n'est pas possible, le déshumidificateur d'air doit être installé de façon à garantir l'aspiration et le soufflage de l'air sans obstacle.
La distance minimum vers les murs doit être 10 cm.
Installer le déshumidificateur
⇒ sur un plan horizontal afin de permettre à l'eau de s'écouler sans obstacles.
⇒ ne pas l'installer en proximité d'une source de chaleur (par ex. d'un radiateur).
i Veiller à fermer les fenêtres et portes dans le local à déshumidifier.
Connexion au secteur
Comparer la tension indiquée sur la plaque signalétique de l'appareil, par ex. 230 V / 50 Hz à la tension du secteur et connecter le déshumidificateur d'air à une prise de courant correspondante régulière.
Utiliser une prise de courant: Tension du secteur 230 V avec déclencheur à courant différentiel (déclencheur FI 30 mA).
Fusible du secteur
10 A
Mise en service
Avant la mise en service
Avez-vous transporté le déshumidificateur d'air en position couchée ou inclinée de plus de 45° ?
i Poser l'appareil en position verticale pendant une heure au minimum avant la mise en service.
F
i Consignes
- Le déshumidificateur d'air ne fonctionne pas lorsque la valeur d'humidité paramétrée est plus élevée que celle de l'air ambiant.
- N'utiliser le déshumidificateur d'air qu'à des températures ambiantes de 5 °C à 32 °C. En dehors de cette plage de températures, le déshumidificateur d'air ne fonctionne pas.
- Ne pas utiliser le déshumidificateur d'air dans un environnement à forte teneur en poussières ou en chlore.
- Pendant la déshumidification, le moteur du ventilateur et du compresseur doivent fonctionner pendant au minimum 3 min. après le démarrage du compresseur. Afin d'éviter d'endommager le compresseur, attendre 3 minutes avant de redémarrer l'appareil lorsque celui-ci s'est arrêté automatiquement.
- Lorsque la température ambiante est inférieure à 10 °C et que l'humidité relative de l'air ambiant est relativement faible, il n'est pas nécessaire d'utiliser le déshumidificateur d'air.
- Le rendement de déshumidification d'air de l'appareil dépend des caractéristiques du local, de la température et de l'humidité relative de l'air ambiantes.
- Vider le réservoir d'eau lorsqu'il est plein. Réinsérer ensuite le réservoir vide avant de remettre l'appareil en service.
- Ne transporter l'appareil qu'en position debout.
- Lorsque l'appareil ne fonctionne pas ou que le fonctionnement s'arrête pour une raison inconnue, voir ➔ « Défauts possibles ».
- Lorsque le déshumidificateur d'air est en service, le compresseur produit des rejets thermiques et la température ambiante augmente légèrement. Ce phénomène est tout à fait normal.
Panneau de commande


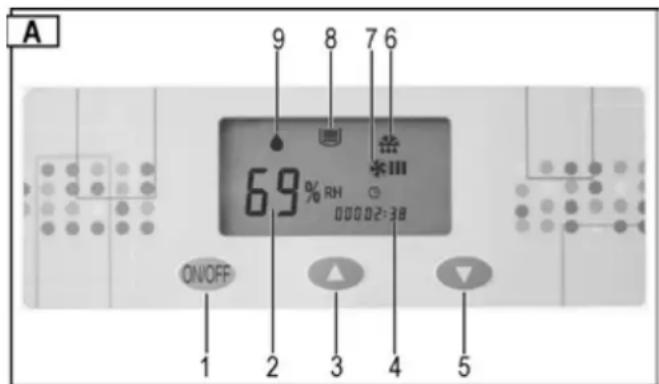

A 9 8 7 6 69% RH 00002:38 ON/OFF 1 2 3 4 51 → Touche « ON/OFF » - « MARCHE/ARRET »
2 → Affichage « Humidité relative de l'air en % » ou des défauts
3 → Touche « Augmenter l'humidité de l'air »
4 → Affichage « Compteur d'heures de service »
5 → Touche « Diminuer l'humidité de l'air »
6 → Symbole « Dégivrage »
7 → Symbole « Ventilateur en service »
8 → Symbole « Bac collecteur d'eau plein »
9 → Symbole « Service de déshumidification »
Affichage en continu = L'appareil déshumidifie (compresseur et ventilateur en service)
Affichage clignotant = L'appareil ne déshumidifie pas (compresseur arrêté - ventilateur en service)
Affichage des défauts
Lorsque l'affichage 2 « Humidité relative de l'air » indique les défauts E3 – E4 – E5 → voir « Défauts possibles ».
Mise en service de l'appareil
Lorsque vous enfichez le câble dans la prise de courant, l'appareil émet un signal sonore.
En cas d'absence du signal sonore, un défaut est présent. Vérifiez le câble, la prise de courant et le fusible. Actionner la touche afin de mettre le déshumidificateur d'air en service.
L'affichage 2 « Valeur de l'humidité relative de l'air » indique l'humidité de l'air réglée à l'usine de 60 %. Après 5 sec., l'affichage indique l'humidité de l'air actuelle.
L'affichage « Valeur de l'humidité de l'air » affiche l'humidité dans une fourchette entre 30 % et 90 %.
Arrêt de l'appareil
Actionner la touche de nouveau afin d'arrêter le déshumidificateur d'air.
Réglage de la valeur de l'humidité de l'air
Actionner les touches ⬆ Augmenter la valeur de l'humidité de l'air » ou ▼ « Diminuer la valeur de l'humidité de l'air » afin de régler l'humidité de l'air.
Lorsque la valeur de l'humidité de l'air paramétrée est inférieure à 30 %, l'appareil déshumidifie en continu et l'affichage indique « CO ».
Conseil : Une humidité relative de l'air de 50 – 60 % est généralement suffisante pour créer un climat ambiant agréable et éviter la formation d'eaux de condensation sur les composants et équipements du local.
Lorsque la valeur d'humidité souhaitée est inférieure à l'humidité de l'air réelle de 3 %, le déshumidificateur d'air (compresseur) se met en service automatiquement. Affichage du symbole ♦ « Service de déshumidification » en continu sur l'écran.
Lorsque la valeur d'humidité réglée est supérieure à l'humidité de l'air réelle de 3 %, le déshumidificateur d'air (compresseur) se met en service automatiquement. Le symbole ♠ « Service de déshumidification » clignote.
Système de dégivrage automatique
Lorsque la température ambiante est inférieure à 20 °C, on peut observer non seulement la formation d'eaux de condensation, mais également de glace sur la surface froide de l'évaporateur. Cette glace obstrue l'échangeur thermique entravant ainsi le débit d'air. Le dispositif de dégivrage automatique intégré dégivre l'évaporateur. Cette fonction permet le fonctionnement de la déshumidification jusqu'à une température de +5 °C.
Pendant le dégivrage, l'écran affiche le symbole é compresseur continue à fonctionner mais le ventilateur s'arrête automatiquement.
Une fois le dégivrage terminé, le déshumidificateur d'air active le service de déshumidification de nouveau et le symbole s'éteint.
Compteur des heures de service
Le déshumidificateur d'air est équipé d'un compteur d'heures de service.
Lorsque le déshumidificateur d'air est mis en service, l'écran affiche le nombre d'heures pendant lesquelles l'appareil a déjà été en service. Pendant la durée de service de l'appareil, le compteur additionne ce temps aux heures de service déjà accomplies.
Evacuation d'eau
Le réservoir collecteur d'eau du déshumidificateur d'air est équipé d'un flotteur qui arrête l'appareil automatiquement lorsque le réservoir est plein.
Après 45 sec., le compresseur et le ventilateur s'arrêtent et l'appareil émet un signal sonore. L'écran affiche le symbole 📁 et l'erreur E4.
Lorsque le réservoir collecteur d'eau n'est pas vidé immédiatement, l'appareil émet un signal sonore toutes les 5 minutes.
Démontage du réservoir collecteur d'eau
- Arrêter l'appareil.
- Effectuer une pression sur le clapet du boîtier (pos. 1) ① et ouvrir le clapet ②.
- Remettre le déshumidificateur d'air en service. Le symbole 📋 et le défaut E4 ne s'affichent plus.
Lorsque le symbole et le défaut s'affichent toujours: Retirer le réservoir et le réinsérer de nouveau.
F
Service en continu ou durée de service prolongée
En cas d'humidité d'air élevée, il est recommandé de faire fonctionner le déshumidificateur d'air en continu. Pendant le service en continu, il n'est pas nécessaire de vider le réservoir collecteur régulièrement.
Démarche:
- Retirer le réservoir collecteur de l'appareil.
- Introduire le tuyau de purge (Pos. 3) par le trou du boîtier ① et le tirer pour le faire ressortir de l'autre côté de l'appareil ②.
- Fermer le clapet du boîtier.
- Placer un grand réservoir collecteur sous l'évacuation d'eau.
Ou :
Rallonger l'évacuation d'eau à l'aide d'un tuyau d'arrosage afin d'acheminer l'eau vers un écoulement.
i Veiller à ce qui suit :
→ Veiller à ce que l'eau s'écoule toujours librement.
→ Il est préférable d'acheminer l'eau vers une évacuation de niveau inférieur.
→ Veiller à ce que le tuyau reste dans sa position, qu'il soit posé avec une pente et qu'il ne soit pas plié ou enroulé.
Transport
Avant de déplacer l'appareil, l'arrêter et retirer la fiche de la prise de courant.
Toujours transporter le déshumidificateur d'air en position debout afin de ne pas endommager le compresseur.
Conseil:
Lorsque vous avez transporté le déshumidificateur d'air en position couchée ou trop inclinée, le déposer en position debout pendant une heure au minimum avant de le remettre en service.
Nettoyage et entretien
Avant chaque nettoyage, arrêter l'appareil et retirer la fiche de la prise de courant.
Les interventions d'entretien et de nettoyage non décrites dans ce chapitre doivent être effectuées par le S.A.V.
Utiliser exclusivement des pièces de rechange d'origine. L'utilisation de toute autre pièce peut provoquer des dégâts imprévisibles et des blessures.
Nettoyage filtre à air
Les contaminations du filtre à air
→ diminuent le rendement du déshumidificateur d'air
→ provoquent des contaminations de l'intérieur de l'appareil
i Nettoyer le filtre régulièrement en fonction des conditions de service.
Démontage du filtre
- Retirer le parement du boîtier (pos. 4).
Utiliser un aspirateur ou battre le filtre légèrement pour le vider.
Contamination forte
Laver le filtre avec précaution à l'eau savonneuse tiède (40 °C max.) et le laisser bien sécher ensuite. Ne pas exposer le filtre au soleil ou à d'autres sources de chaleur pour le faire sécher.
Insertion du filtre
- Remettre le filtre dans le parement du boîtier et le fixer avec les trois goupilles de fixation.
- Remonter le parement du boîtier.
Nettoyage de l'appareil
Nettoyer l'extérieur de l'appareil régulièrement à l'aide d'un chiffon humide et d'un détergent doux (eau savonneuse). Veiller à éviter toute pénétration d'eau à l'intérieur de l'appareil.
Ne pas utiliser des détergents ou solvants pour le nettoyage, ceux-ci risquant de corroder des composants de l'appareil.
Le déshumidificateur d'air doit être contrôlé par le S.A.V. une fois par an, ou en intervalles déterminés en fonction des conditions de service, afin d'éliminer les contaminations de l'intérieur.
Entretien
Le déshumidificateur d'air est conçu pour un service sans problèmes avec un besoin de surveillance minimal.
L'ensemble des pièces en mouvement est lubrifié à vie.
Les composants internes à l'appareil ne nécessitent aucun entretien.
Stockage
Stocker les appareils non utilisés dans un lieu sec et fermé en dehors de la portée d'enfants.
Veiller à ce qui suit afin de prolonger la durée de vie du déshumidificateur d'air et de garantir un fonctionnement sans problèmes.
→ Nettoyer le réservoir collecteur d'eau et le sécher avec soin.
Nettoyer le filtre.
→ Effectuer un nettoyage profond.
→ Vérifier l'état correct du déshumidificateur d'air afin de garantir la fiabilité du fonctionnement du déshumidificateur d'air.
→ Couvrir le déshumidificateur d'air avec soin.
Défauts possibles
En cas d'apparition d'un défaut, arrêter l'appareil et retirer la fiche de la prise de courant.
| Défaut | Cause possible | Elimination |
| Le moteur ne démarre pas | Absence de la tension du secteur | Vérifier les fusibles |
| Câble de connexion défectueux | Faire vérifier le câble (électricien) | |
| Réservoir collecteur d'eau plein | Vider le réservoir | |
| L'humidité de l'air ambiant est inférieure à celle réglée su l'appareil | Vérifier le réglage de la valeur de l'humidité de l'air, éventuellement la modifier | |
| Peu de condensation, ou aucune | La température et l'humidité de l'air ambiant ne se situent pas dans la fourchette de service | a) Vérifier la température ambiante (5 °C à 32 °C)b) Vérifier l'humidité de l'air ambiant (min. 30 % h.r.)c) Vérifier le réglage de la valeur de l'humidité de l'air, éventuellement la modifier |
| Filtre à air contaminé | Nettoyer le filtre à air (voir « Nettoyage et entretien ») | |
| Obstruction de l'entrée ou de la sortie d'air | Vérifier l'entrée et la sortie d'air, éventuellement repositionner l'appareil (respecter la distance au mur minimum de 10 cm) | |
| a) Forte contamination interne de l'appareilb) Circuit frigorifique défectueux | Adressez-vous au S.A.V. ou au constructeur. | |
| Portes et/ou fenêtres ouvertes | Fermer les portes et/ou les fenêtres | |
| L'appareil s'arrête pendant le fonctionnement en continu avec tuyau d'évacuation | a) Tuyau d'évacuation plié ou enrouléb) Pente insuffisante | Poser le tuyau d'une manière différente afin de permettre à l'eau de s'écouler sans obstruction |
| L'eau gèle dans le tuyau | Prendre les mesures nécessaires pour éviter le gel de l'eau |
F
| Défaut | Cause possible | Elimination |
| Fuite d'eau de l'appareil | Défaut d'étanchéité du réservoir collecteur d'eau | a) Contrôler le réservoirb) Remplacer le réservoir |
| Bruits et/ou vibrations anormaux | L'appareil est posé sur un sol dénivelé | Poser l'appareil sur un sol nivelé |
| Visserie desserrée | Serrer les composantsLorsqu'il est impossible de serrer les composants internes à l'appareil ou que les bruits persistent :s'adresser au constructeur ou au S.A.V. |
Lorsque le défaut ne peut pas être éliminé une fois l'ensemble des contrôles fonctionnels effectué, veuillez-vous adresser au constructeur ou au S.A.V.
Lorsqu'un appareil ne fonctionne pas correctement, le mettre hors service immédiatement !
Indication des défauts
Les défauts suivants peuvent être affichés sur l'indicateur 2 « Humidité relative de l'air »:
| Défaut | Erreur |
| E3 | Capteur d'humidité défectueux |
| E4 | Réservoir collecteur d'eau plein |
| E5 | Capteur du circuit frigorifique défectueux |
Lorsque les messages d'erreur E3 ou E5 s'affichent, veuillez-vous adresser au constructeur ou au S.A.V. pour éliminer le défaut.
Caractéristiques techniques
| Type / Modèle | ALE 600 N | ALE 800 N |
| Année de construction | voir la dernière page | |
| Débit d'air | 680 m^3/h | 680 m^3/h |
| Puissance nominale | 820 W | 870 W |
| Consommation de courant nominale | 3,8 A | 3,6 A |
| Puissance max. | 980 W | 1000 W |
| Consommation de courant max. | 4,4 A | 4,7 A |
| Puissance ventilateur | 50 W | 50 W |
| Alimentation électrique | 230 V~ / 50 Hz | 230 V~ / 50 Hz |
| Fusible du secteur | 10 A | 10 A |
| Plage de températures | 5 – 32°C | 5 – 32°C |
| Plage d'humidité de l'air | 30 – 90% d'humidité relative | 30 – 90% d'humidité relative |
| Rendement de déshumidification à 30 °C / 80% h.r. | 60 l / 24 h | 80 l / 24 h |
| Type de protection | IP X0 | IP X0 |
| Pression de gel | 2,5 MPa | 2,5 MPa |
| Pression de vapeur | 1,0 MPa | 1,0 MPa |
| Agent frigorifique | R410a | R410a |
| Quantité d'agent frigorifique | 0,58 kg | 0,72 kg |
| Volume du réservoir max. | 5,8 l | 5,8 l |
| Affichage LED « Réservoir plein » à | 3,9 l | 3,9 l |
| Volume du local (à une hauteur du plafond de 2,5 m) | 150 – 200 m^3 | 250 – 300 m^3 |
| Superficie du local | 60 – 80 m^2 | 100 – 120 m^2 |
| Niveau de puissance sonore L_WA | < 70 dB (A) | < 70 dB (A) |
| Niveau de pression acoustique L_PA | 53 dB (A) | 53 dB (A) |
| Poids | 51,5 kg | 53,5 kg |
Schéma électrique
Circuit frigorifique
Liste des pièces de rechange
| Pos. n° | Réf. pièce | Désignation |
| 1 | 417679 | Clapet du boîtier |
| 2 | 417610 | Réservoir collecteur d'eau avec bouchon et flotteur |
| 3 | 417660 | Tuyau de purge |
| 4 | 417661 | Parement du boîtier |
| 5 | 417655 | Goupille de fixation |
| 6 | 417656 | Filtre à air |
| 7 | 417657 | Roue |
| 8 | 417658 | Cache d'interrupteur (autocollant) |
| 9 | 417622 | Flotteur cpl. |
| 10 | 417618 | Etiquette de sécurité |
Impérativement indiquer avec chaque commande de pièce de rechange:
Le type de déshumidificateur d'air, l'année de construction et la référence de la pièce de rechange.
En cas d'absence de ces indications, une fourniture correcte n'est pas possible !
Veuillez tenir compte de la déclaration de garantie suivante.
F Année de construction
