NÁVOD K OBSLUZE ALE 800 N ATIKA

Originální návod k použití

Str 41

Luftaffugter

Original brugsanvisning

Side 51

Originálný návod na použitie

Strana 121

Razvlaževalnik zraka

Navodilo za uporabo

Stran 131

ALE 600 N

ALE 800 N

CZ Technické změny vyhrazeny!

SK Technické změny vyhradené!

SLC Tehnične spremembe pridržane!

Přístroj nesmíte použít, aniž byste si přecetli návod a splnili veškeré udané pokyny v něm uvedené. Před použitím přístroje je třeba jej sestavit podle všech pokynů uvedených v návodu.

Návod pečlivě uschovejte pro případné pozdější použití.

Elektrické stroje a přístroje nepatří do domovního odpadu. Přístroje a jejich příslušentsví včetně obalu je třeba odevzdat k ekologickému zpracování do sběrných dvorů.

Podle evropské směrnice 2012/19/EU o elektro- a elektronických starších přístrojích není nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Obsah

ES Prohlášení o shodě 41

Obsah dodávky 41

Použití přístroje 42

Zbytková rizika 42

Bezpečnostní pokyny 42

■ Elektrická bezpečnost 42

Princip funkce odvlhčovače 43

Instalace odvlhčovače 43

■ Instalace 43

■ Připojení k el.síti 43

■ Sítové jištění 43

Uvedení do provozu 43

■ Před uvedením do provozu 43

■ Ovládací panel 44

■ Zapnutí přístroje 44

■ Vypnutí přístroje 44

■ Nastavení hodnot odvlhčování 44

■ Automatické tání 44

■ Sčítač provozních hodin 44

Vodní odtok 44

■ Vyjmutí vodního zásobníku 45

■ Trvalý nebo dlouhodobý provoz 45

Přemístění odvlhčovače 45

Čistění a údržba 46

- Čistění vzduchového filtru 46

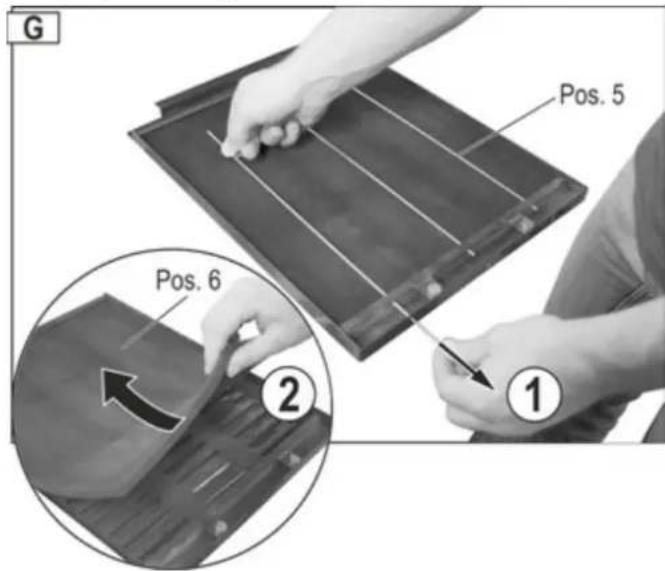

■ Vyjmutí filtru 46

■ Instalace filtru 46

- Čistění přístroje 46

■ Údržba 46

Skladování 46

Možné poruchy 47

■ Ukazatel poruch 47

Technická data 48

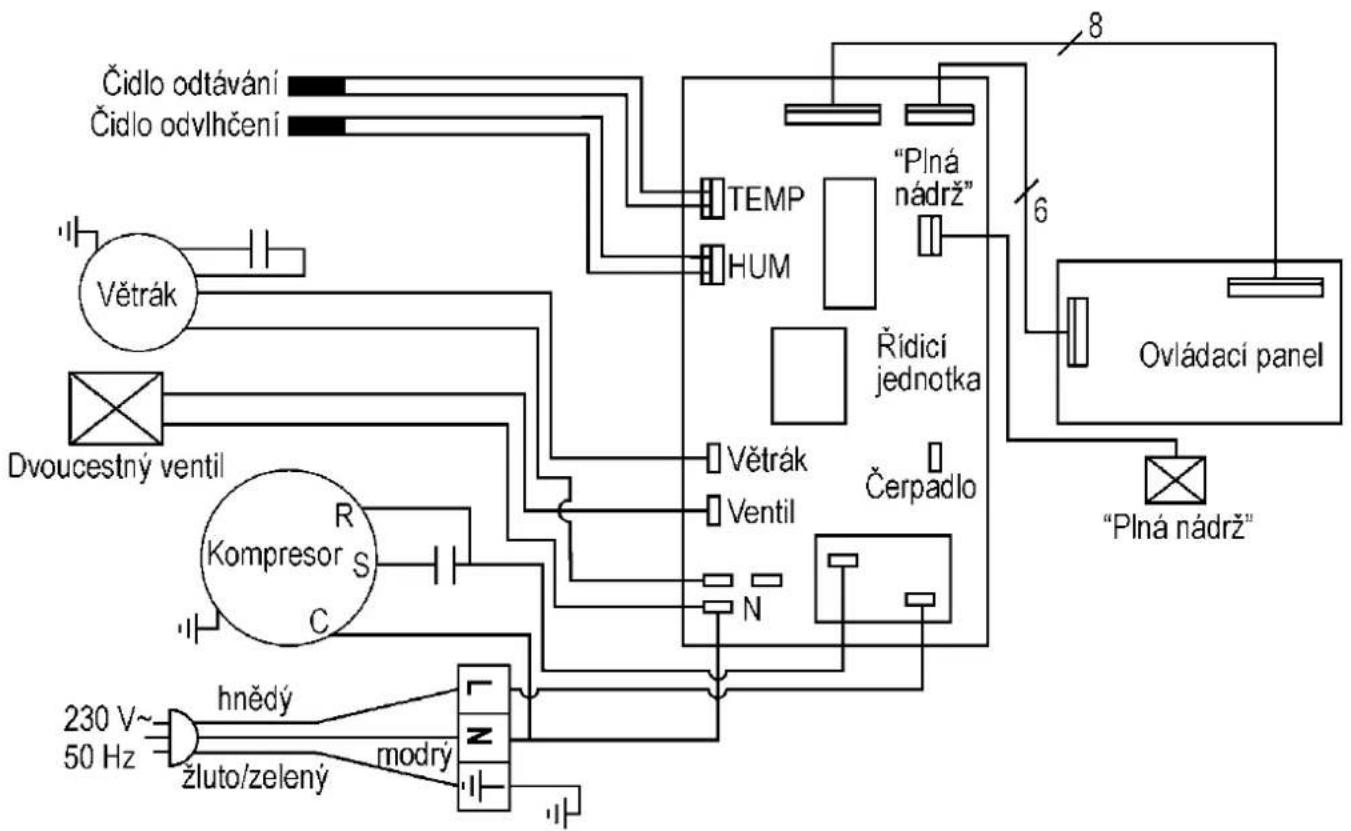

El. zapojení přístroje 48

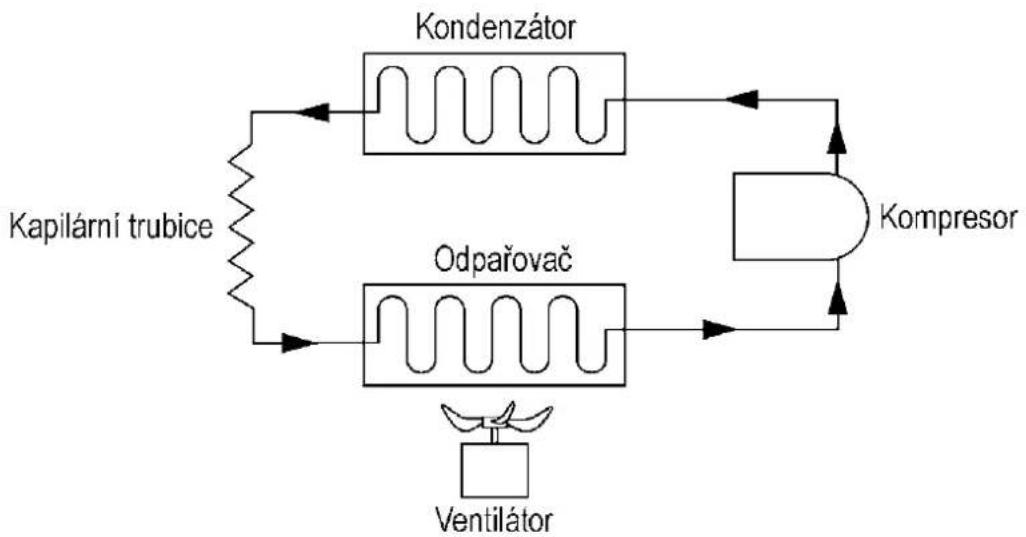

Oběh chlazení 49

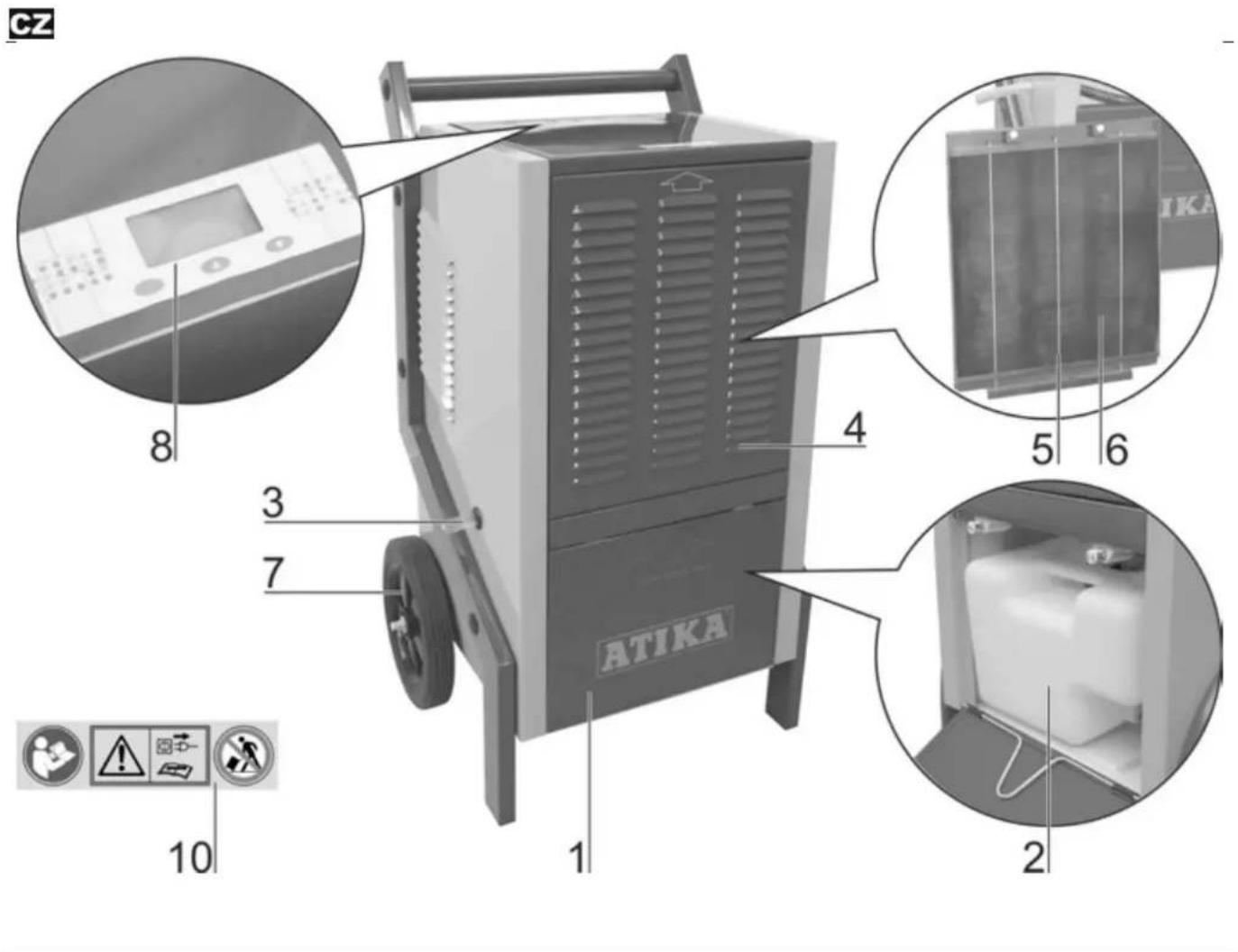

Náhradní díly 49

Záruka 50

ES-Prohlášení o shodě

Č. (S-No.): 14785 → ALE 600 N

Č. (S-No.): 14792 → ALE 800 N

Podle směrnice 2014/35/EU

na vlastní zodpovědnost, že výrobek

Luftentfeuchter (Odvlhčovač vzduchu)

typ / model ALE 600 N a ALE 800 N

Seriové číslo: 000001 – 020000

odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic:

2014/30/EU a 2011/65/EU.

Následující normy byly použity:

EN 60335-2-40:2003+A11:2004+A12:2005+A1:2006+A2:2009

+A13:2012;

EN 60335-1:2012+A11:2014; EN 62233:2008;

EN 55014-1:2006+A1:2009+A2:2011;

EN 55014-2:1997+A1:2001+A2:2008;

EN 61000-3-2:2014; EN 61000-3-3:2013

Zplnomocněná osoba pro tvorbu technických podkladů:

Po rozbalení krabice zkontrolujte obsah z hlediska

▶ Úplnosti

Případných škod způsobených dopravou

Veškeré nedostatky sdělte ihned svému dodavateli nebo výrobci. Na pozdější reklamace nebude brán zřetel.

• 1 Předsestavená jednotka přístroje

• 1 Návod

Před uvedením do provozu si přečtěte návod a bezpečnostní pokyny a dodržte vše uvedené.

Před opravnými, údržbovými či očistnými pracemi vypněte přístroj a odpojte od sítě vytažením vidlice ze zásuvky.

Odvlhčovač nenaklánějte a nepřemistujte v ležící poloze.

Symboly v návodu

Hrozící nebezpečí nebo nebzepčná situace. Nedbání těchto pokynů může mít za následek zranění nebo věcné škody.

Důležité informace ke správnému užívání přístroje. Nedbání těchto pokynů může přivodit poruchy na přístroji.

Uživatelské pokyny. Tyto pokyny Vám pomohou optimálně přístroj využít.

Montáž, obsluha a údržba. Zde je vysvětleno vše co musíte z těchto hledisek udělat.

Použití přístroje (účel)

Odvlhčovač vzduchu tohoto typu je určen pro pro domácí použití za účelem vysoušení vlhkého zdiva (po vodovodních škodách) nebo ke snížení vlhkosti v uzavřených místnostech.

Ke správnému použití přístroje (jeho účelu) patří rovněž dodržení všech výrobcem předepsaných podmínek z hlediska oprav, údržby a dodržení bezpečnostních pokynů.

Pro provoz je třeba dodržet platný předepsaný soubor předpisů zamezujících úrazům,stejně jako obecně známé pracovně - medicinská a bezpečnostně - technická pravidla.

Veškerá další užití přístroje, která překračují rámec použití přístroje jsou nevhodná a za takto způsobené škody nepřebírá výrobce zodpovědnost. Veškerá rizika potom jdou na účet uživatele.

Rovněž svévolné změny na přístroji vylučují ručení výrobce za takto způsobené škody.

Zbytková rizika

I přes správné užití přístroje a dodržení veškerých výnů a bezpečnostních pravidel, je nutné počítat, edem ke konstrukci přístroje, s některými zbytkovými vý.

Tato zbytková rizika je možné minimalizovat pouze dokonalým dodržením bezpečnostních pokynů, správným použitím účelu přístroje a dodržením všech pokynů obsažených v návodu.

Ohleduplnost a pozornost při používání přístroje snižují riziko zranění osob nebo dalších škod.

• Ohrožení el. proudem při použití vadných elektro-kabelů.
• Dotek částí přístroje pod proudem při odkrytých elektrosoučástí přístroje.

I přes dodržení veškerých předepsaných opatření, nelze další rizika vyloučit.

Bezpečnostní pokyny

Pred uvedením prístroje do provozu pečlivě prostudujte následné pokyny a soubor opatření chránících pred úrazem a dodržte ve Vaší zemi platné bezpečnostní podmínky. Jen tak ochráníte sebe a další osoby pred možným zraněním.

Bezpečnostní pokyny předejte všem dalším osobám, ketré přístroj obsluhují.
① Bezpečnostní pokyny pečlivě uschovejte pro další případné použití.

• Před uvedením do činnosti se nejprve prostřednictvím návodu s přístrojem seznamte.
• Přístroj užívejte pouze za účelem pro který byl vyroben (viz kap. „Použití přístroje“).
  ■ Přístroj zapojujte do el. sítě pouze na udané napětí.
• Obsluha přístroje nese zodpovědnost vůči třetím osobám v pracovním okruhu.
• Děti a mladiství pod 16 let nesmějí přístroj obsluhovat. V tomto věku si nejsou vědomi jaká nebezpečí jsou s provozem přístroje spojena.

■ Nedovolte přístup dětí k přístroji.

- Přístroj používejte pouze s kompletními a správně namontovanými ochrannými prvky a neměňte na přístroji nic, co by mohlo snížit jeho rpovozní bezpečnost.

- Při poruchách provozu přístroj nezapínejte. Stejně upadneli přístroj a v důsledku pádu jsou poškozeny el. kabel nebo vidlice nebo další díly.

- Opravy el. částí smí provádět pouze odborný servis. Uživatel přístroje může v důsledku neodborné opravy utrpět vážná zranění.

- Před čistěním nebo přemístěním přístroje jej vždy vypněte a odpojte od sítě vytažením vidlice ze sítě.

- Při poruše funkce přístroje jej vypněte a odpojte od sítě. Spojte se s odborným servisem.

■ Přístroj nikdy neponořujte do vody nebo jiné kapaliny.

■ Na přístroj nepokládejte žádné předměty.

■ Vstupní vzduchový otvor a výstup udržujte volné.

- Před přemístěním přístroje vyprázdněte vodní zásobník (otřesy).

- Přístroj nepřeklápějte a nenaklánějte přístroj. Vyteklá voda může způsobit škody na přístroji.

■ Na prístroj nelijte ani nestříkejte vodu.

Elektrická bezpečnost

■ Prodlužovací kabel použijte podle normy IEC 60245 (H 07 RN-F) s minimálním přičným průřezem
- 1,5 qmm u kabelu do 25 m délky - 2,5 qmm u kabelu delšího než 25 m

- Dlouhé a tenké kabely mohou zapřičinit výpadky napětí. Motor nedosáhne maximálního výkonu, funkce přístroje je redukována.

- Vidlice a případně spojovací elementy na kabelu musí být z gumy, měkkého PVC nebo jiného termoplastického materiálu stejné mechanické pevnosti, nebo tímto materiálem potaženy.

• Při pokládání prodlužovacího kabelu dbejte, aby kabel nebyl zkroucen, skřipnut a aby spojovací elementy nebyly vlhké.
• Při použití prodlužovacího kabelu na bubnu jej zcela odviňte.
• Kabel nepoužívejte k jiným účelům než je určen. Chraňte kabel před horkem, olejem a ostrými hranami. Kabel nepoužívejte k vynětí vidlice ze zásuvky (tahání).
  ■ Prodlužovací kabel pravidelně kontrolujte na poškození.
  ■ Nikdy nepoužívejte poškozený kabel.
  ■ Nikdy nepoužívejte provizorní el. přípoje.
• Nikdy nepřemošťujte ochranné prvky a nikdy je nevyřazujte z funkce.
• Přístroj zapojte přes ochranný jistič (vypínač) 30 mA.

Elektrická zapojení resp. opravy musí vždy provádět odborný servis. Přitom dbejte na místní předpisy z hlediska bezpečnosti.

Opravy jiných částí přístroje provedte ve spolupráci s výrobcem nebo doborným servisem.

Používejte pouze originální náhradní díly. Použití jiných dílů může způsobit uraz obsluze nebo jiné škody. Za takto způsobené škody nepřebírá výrobce žádnou zodpovědnost.

Princip funkce odvlhčovače

Odvhlčovač vzduchu pracuje na kondenzačním základu.

Vzduch z místnosti je nasáván přes filtr a jde k ochlazovacímu prvku, kde vodní páry kondensují na vodní kapky. Tyto pak stékají do kondenzačního zásobníku a odtud do zásobníku vody. Zatím vysušený ochlazený vzduch jde ke ke kondenzátoru, opět ohřátý vyfouknut zpět do místnosti. Teplota vráceného vzduchu leží zhruba 2 – 5 Gr. C výše než je teplota vzduchu v místnosti. Tento tepelný zisk je způsoben činností kompresoru a ventilátoru a uvolněním tepla při kondenzaci vodních par.

Vlivem stálé cirkulace vzduchu je snižována relativní vlhkost vzduchu a tak je docíleno vysušení místností.

Vodní páry se ve vzduchu pohybují lehce a bez omezení. Proto je důležité při odvlhčování místnost co nejvíce uzavřít t.zn, že okna a dveře musí být zavřena a event. další průchod vzduchu místností co nejvíce omezen. Není-li tomu tak, potom výkon odvlhčovače se snižuje.

Umístění odvlhčovače

Umístění

Odlhčovač by měl být umístěn co nejvíce ve středu místnosti. Tím se docílí dobré cirkulace vzduchu v celé místnosti.

Je-li toto umístění nemožné či obtížné, je třeba jej umístit tak, aby byl vzduch bez překážek nasáván a vyfukován.

Minimální odstup od stěny je 10 cm.

Odlhčovač postavte

⇒ vodorovně, aby kondensát (voda) mohla odtékat.

⇒ odvlhčovač nestavte do blízkosti tepelných zdrojů (např. těles ústř. topení).

i Dbejte na uzavření oken a dveří ve vysoušené místnosti.

Připojení k síti el. energie

Srovnejte napětí naštítku odvlhčovače např. 230 V / 50 Hz s napětím a frekvencí ve Vaší síti a teprve je-li Váš zdroj el. energie v souladu s údaji na štítku můžete jej připojit do řádně namontované zásuvky.

Zásuvku použijte na síťové napětí 230 V s ochranným jištěním (FI-vypínač 30 mA).

Sít'ová pojistka

10 A

Uvedení do provozu

Před uvedením do provozu

Dopravovali jste odvlhčovač naležato nebo v náklonu 45 Gr.?

① Je-li tomu tak, pak před uvedením do provozu ponechte odvlhčovač alespoň 1 hod. v rovné poloze.

i Pokyny

1. Odvlhčovač nepracuje je-li nastavená hodnota vlhkosti vyšší než vlhkost v okolí.
2. Odvlhčovač používejte pouze při pokojové teplotě v rozmezí od + 5 Gr. C do + 32 Gr. C. Při teplotách mimo toto rozmezí odvlhčovač nebude fungovat.
3. Odvlhčovač nepoužívejte v prašném prostředí nebo v prostředí, které obsahuje chlor.
4. V průběhu odlhčování musejí motory větráku a kompresoru nejméně 3 min. běžet, než se kompresor nastartuje. Abyste předešli škodám na kompresoru musíte, po vypnutí odvlhčovače alespoň 3 min. vyčkat, než přístroj znovu zapnete.
5. Jestliže pokojová teplote nedosahuje 10 Gr. C a relativní vlhkost vzduchu je nízká není žádoucí odvlhčovač používat.
6. Odvlhčovací výkon je odvislý od stavu místnosti, pokojové teploty a relativní vlhkosti vzduchu.
7. Zásobník vody vyprázdněte je-li plný. Potom jej opět nasad'te zpět, aby přístroj mohl pracovat.

8. Přístroj přemistujte pouze v kolmé poloze.

9. Jestliže přístroj není funkční nebo při provozu z neznámých přičin vypadává přečtěte si kapitolu „možné poruchy.“

10. Je-li odvlhčovač v provozu pak kompresor vydává určité teplo a teplota v místnosti lehce stoupne. Tento jev je normální.

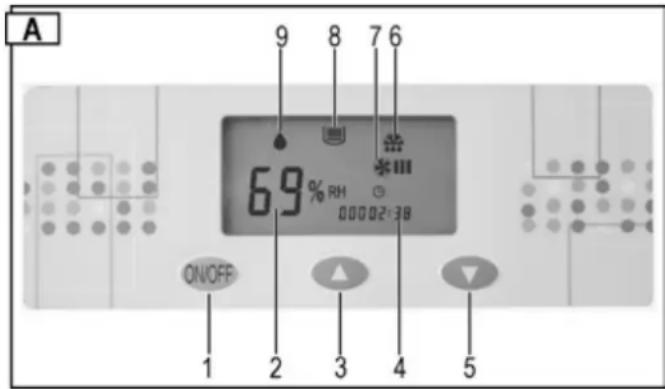

Ovládací panel

A 9 8 7 6 69 % RH 00002:38 ON/OFF 1 2 3 4 5

1 → Tlačítko zapnuto-vypnuto
2 → Ukazatel relativní vlhkosti v % nebo ukazatel poruchy
3 → Tlačítko zvýšení hodnoty vlhkosti
4 → Počítač hodin provozu
5 → Tlačítko snížení vlhkosti
6 → Označení „Odtávání“
7 → Označení „Větrák funkční“
8 → Označení „Plný zásobník vody“
9 → Označení „Provoz přístroje“

Nepřerušované svícení = Přístroj odvlhčuje (Kompresor a ventilátor běží)

Blikání = Přístroj neodvlhčuje (Kompresor a ventilátor vypnuty)

Signalizace poruchy

Jestliže ukazatel poruchy E3 - E4 - E5 na ukazateli 2 "relativní vlhkost" ukazuje poruchu viz kapitolu „Možné poruchy.“

Zapnutí odvlhčovače

Po zasunutí vidlice do zásuvky el.energie se rozezvuči signální tón. Jestliže k tomu nedojde, překontrolujte přívodní kabel, zásuvku a jištění.

Stiskněte tlačítko zapnout ON/OFF.

Ukazatel 2 hodnota vlhkosti je z továrny nastavena na hodnotu od 60 %. Po 5 sec naskočí na ukazateli aktuální vlhkost.

Ukazatel hodnot vlhkosti pracuje v rozmezí od 30% do 90%.

Vypnutí

Použijte opět tlačítko pro zapnutí

Nastavení hodnot vlhkosti

Stlačením tlačítek pro zvýšení či snížení vlňkost nastavte žádanou hodnotu ▲.

Jestliže nastavená hodnota vlhkosti je menší než 30% přístroj neustále odvlhčuje a na ukazateli 2 se objeví „CO“.

Tip: Relativní vlhkost od 50 do 60% je v zásadě postačující pro přijemné prostředí v místnosti a proto aby se vodní kondensát netvořil na stěnách či zařízeních.

Nedosáhne-li požadovaná hodnota vlhkosti aktuální vlhkost o 3% vypne se přístroj automaticky spolu se stále svítící kontrolkou „Odvhlčování ♠“ na displeji. Přesáhne-li požadovaná hodnota vlhkosti aktuální vlhkost o 3% odvhlčovač se opět automaticky zapne. Kontrolka „Odvhlčování ♠“ bliká.

Odtávání

Při pokojové teplotě pod 20 Gr. C se nevytváří pouze kondenzát z vody na studených odpařovacích plochách, ale také led. Tato námraza se uaszuje na výměníku a průchod vzduchu není optimální.

V průběhu odledování ukazuje displej symbol 🌿 odledování, kompresor běží, ale ventilátor se automaticky vypne.

Po skončení odledování se odvhlčovač přepne na odvhlčování a ukazatel odledování 🚗 na displeji zmizí.

Sčítač provozních hodin

Odlhčovač je vybaven sčítačem hodin provozu.

Po zapnutí odvlhčovače jsou hodiny, po které byl ve funkci ukázány na displeji. Čas po zapnutí odvlhčovače je pak připočítán.

Vodní odpad

Záchytná nádoba na vodu je vybavena plovákem, ketrý zajistí automatické vypnutí přístroje v případě, že tato nádoba je plná.

Po 45 sec. se automaticky vypne kompresor a ventilátor a zazní signální tón. Na displeji se objeví symbol plné nádoby a E4 uáže poruchu.

Není-li záchytná nádoba ihned vyprázdněna, zní signální tón každých 5 min.

Vynětí záchytné nádoby

1. Vypněte přístroj.

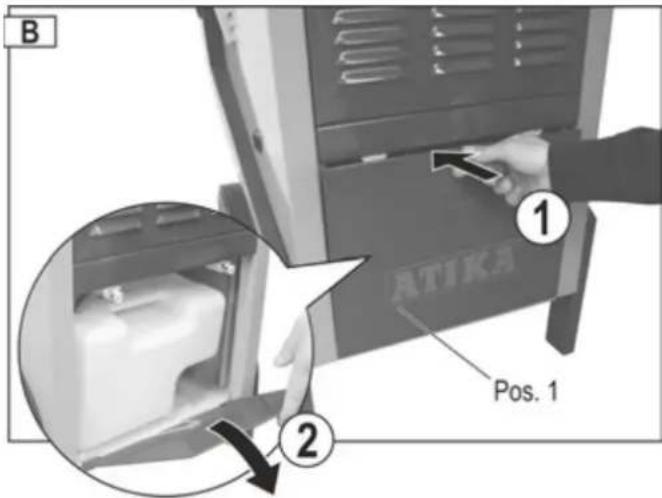

2. Uvolněte skřiňovou klapku zatlačením (Pos. 1) ① a potom ji vytáhněte ②.

B 1 ATIKA Pos. 1 2

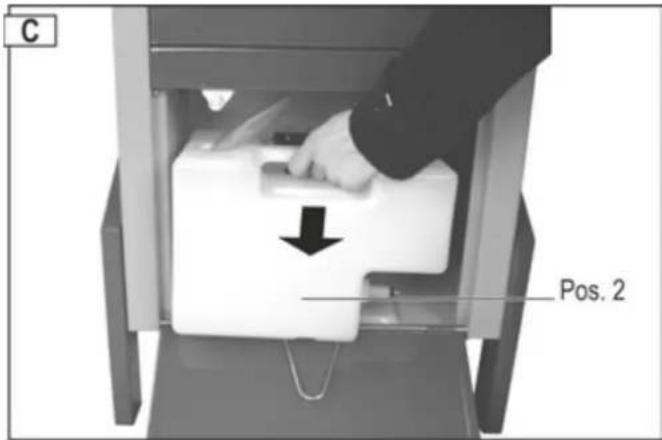

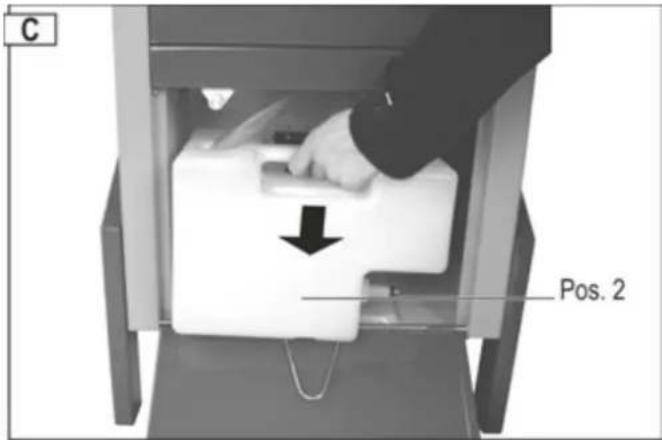

1. Vyjměte záchytnou nádobu (Pos. 2) a vyprázdněte ji.

C Pos. 2

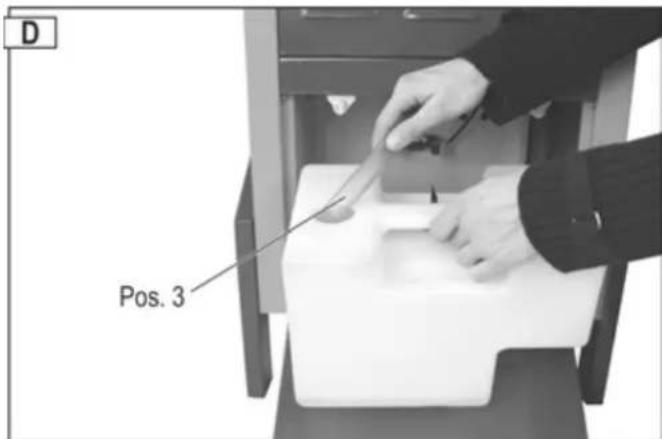

1. Nasad'te nádobu opět zpět a dbejte na to, aby byla ve správné poloze. Během usazování nádoby vstrčte odvodňovací hadici (Pos. 3).


D Pos. 3

1. Uzavřete skříňovou klapku.
2. Přístroj opět zapněte. Symbol 📄 plné nádoby na displeji a hlášení poruchy E4 se již neobjeví.
   Objeví-li se přesto tyto symboly, vyjměte opět nádobu a znovu ji nasadťe dovnitř do správné polohy.

Nepřetržitý provoz nebo dlouhodobý provoz

Při vysoké vlhkosti je výhodou, jestliže použijete odvhlčovač v nepřetržitém provozu. Při nepřetržitém provozu odpadá vyprazdňování záchytné nádoby.

Postup:

1. Vyjměte záchytnou nádobu z odvlhčovače.

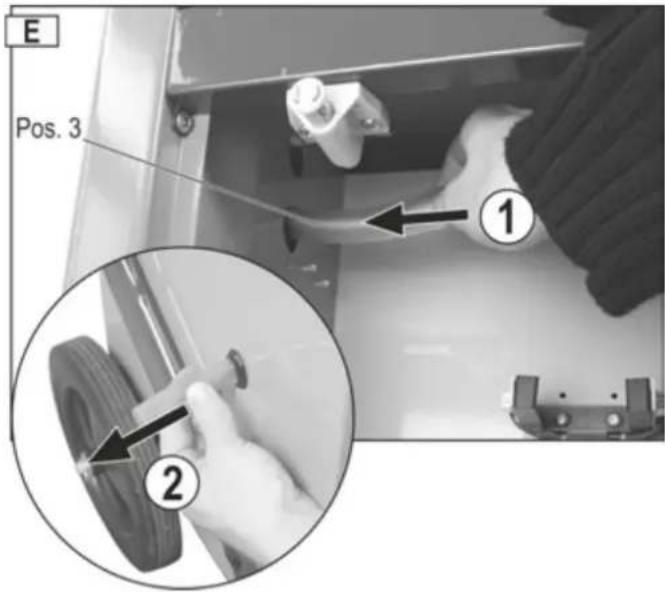

2. Prostrčteodvodňovací hadici otvorem ve skřini ①a na druhé straně ji vytáhněte ze skřině ②.

E Pos. 3 ① ②

1. Nasad'te záchytnou nádobu opět zpět.
2. Uzavřete skřín klapkou.
3. Pod odvodňovací hadici postavte velkou záchytnou nádobu.

Nebo:

Prodlužte odvodňovací hadici pomocí např.zahradní hadice až odpadu.

i Dbejte na následných bodů:

→ Voda musí mít volný odtok.
→ Hadici vedte do níže ležícího odpadního otvoru.
→Hadice musí být zajištěna ve stálé poloze, nesmí být překroucena, skřipnuta, rovně vedena.

Přemístění odvlhčovače

Před každým přesunem přístroje jej vypněte a odpojte od sítě el. energie vytažením vidlice ze

zásuvky.

Odvlhčovač přemistujte ve stoje. Tím zabráníte škodám na kompresoru.

Tip:

Doporučení: Jestliže jste byli nuceni odvhlčovač transportovat vleže nebo silně nahnutý, potom jej před zapnutím ponechte alespoň 1 hod. stát v rovné poloze.

Údržba a čištění

Před každou prací na údržbě nebo očistě přístroje musíte přístroj vypnout, odpojit od sítě vytažením vidlice ze zásuvky.

Práce, které přesahují rámec zde popsaných prací, může provádět pouze odborný servis.

Používejte pouze originální náhradní díly. Jiné díly, než originální, mohou způsobit škody na zdraví a majetku.

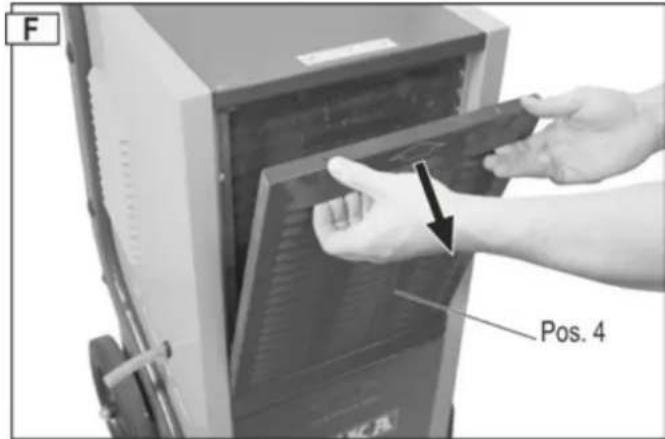

Čištění Vzduchový filtr

Zanešený filtr

→ ovlivňuje negativně výkon odvlhčovače.
→ vede ke znečištění vnitřku přístroje.

i Filtr čistěte v pravidelných intervalech v závislosti na podmínkách provozu.

Vyjmutí filtru

1. Vyjměte kryt skříně (Pol. 4).

F Pos. 4

1. Vyjměte tři upevňovací dříky (Pos. 5) ①.Vyjměte filtr (Pos. 6) k vyčistění z krytu skříně ②.

G Pos. 5 Pos. 6 ② ①

Malé znečistění

Použijte vysavač nebo filtr lehce vyklepte.

Velké znečistění

Vyperte filtr ve vlažné mýdlové vodě (max. 40 Gr. C) a nechte jej dobře vyschnout. Pří sušení nenechte filtr na slunci nebo v blízkosti teoelného zdroje.

Nasazení filtru

1. Filtr opět vložte do krytu skřině a upevněte jej třemi upevňovacími dříky.
2. Nasadte opět kryt skříně.

Čistění přístroje

Přístroj čistěte zvenčí vlhkým hadříkem s mýdlovou vodou. Dbejte na to, aby se voda nedostala do vnitřku přístroje. Nepoužívejte k čistění žádné čistící prostředky nebo ředidlatyto by mohly přístroj poškodit. Jednou do roka předejte přístroj do odborného servisu na kontrolu event. vyčistění vnitřku přístroje.

Údržba

Odvhlčovač je konstruován na bezporblémový provoz a minimální nároky na údržbu.

Všechny pohyblivé části jsou opatřeny dlouhodobým mazáním a uvnitř přístroje se nenacházejí žádné části s nároky na údržbu.

Skladování

Odvlhčovač skladujte na suchém a uzavřeném místě, kam děti nemají přístup.

Abyste udrželi Váš přístroj po dlouhou dobu funkční, dbejte následujících pokynů:

→ Vyprázdněte záchytnou nádobu na vodu a pečlivě ji vysušte.
→ Vyčistěte filtr.
→ Provedte základní očistu prístroje.
→ Provedte kontrolu funkčnosti přístroje, aby po skladování v případě potřeby bezvadně fungoval.
→ Přístroj pečlivě přikryjte.

Možné poruchy

Před každým odstraňováním poruchy přístroj vypněte a odpojte od sítě vytažením vidlice ze zásuvky.

Porucha	Možná příčina	Odstranění poruchy
Motor neběží	Výpadekproudu	Kontrola jištění
	Přívodní kabel je poškozen	Kontrola v odborném servisu
	Nádobana vodu je plná	Vyprázdněte nádobu
	Pokojová vlhkost je nižší než nastavená	Kontrola nastavené požadované vlhkosti event. změna nastavení
Přístroj kondenzuje málo nebo žádnou vodu	Pokojová teplota nebo vlhkost nejsou v pracovním režimu	a) Přezkoušejte pokojovou teplotu (+5 Gr. C do 32 Gr. C)b) Přezkoušejte vlhkost (nejméně 30% rel. vlhkosti)c) Zkontrolujte nastavení vlhkosti a event. jej změňte.
	Vzduchový filtr je znečistěný	Vyčistěte vzduchový filtr.
	Přívod či odvod vzduchuje blokován	Přezkoušejte přívod a odvod vzduchu a event. přístroj přemístěte (min. odstup od stěny je 10 cm).
	a) Přístroj je uvnitř znečistěnb) Vadný oběh chladiva	Obrat’te se na odborný servis.
	V místnosti jsou okna či dveře otevřeny	Uzavřete okna a dveře ve vysoušené místnosti.
Přístroj se vypíná při nepřetržitém provozu s odvodní hadicí.	a) Odvodní hadice je bud’ skřípnuta nebo nevhodně svinutáb) Malý spád hadice k odpadu	Přeložte odvodní hadici tak, aby voda mohla odtékat.
	Voda v hadici je zmrzlá	Proved’te opatření,aby voda v hadici nezamrzala.
Z přístroje vytéká voda	Záchytná nádoba netěsní	a) Kontrola nádobyb) V případě potřeby nádobu vyměňte
Nezobvyklý hluk či vibrace	Přístroj nestojí rovně	Postavte přístroj na rovnou podlahu
	Šrouby, matice či jiné části jsou uvolněné	Utažení volných částí přístrojeJestliže toto opatření nepomůže, musíte se obrátit na odborný servis.

① Jestliže jste provedli veškeré přezkoušení funkčnosti přístroje a přístroj presto nefunguje, obrat'te se na odborný servis.
i Jestliže prístroj není dokonale funkční, musíte jej neprodleně odstavit z provozu!

Ukazatel poruch

Následné poruchy se ukáží v políčku 2 „relativní vlhkost vzduchu“:

Porucha	Chyba
E3	Vadný senzor vlhkosti vzduchu
E4	Plná záchytná nádoba na vodu
E5	Vadný senzor chladicího oběhu

① Objeví-li se poruchy označené jako E3 a E5, obrat’te se na odborný servis.

Technická data

Typ / Model	ALE 600 N	ALE 800 N
Rok výroby	viz poslední strana
Průchod vzduchu	680 m^3/h	680 m^3/h
Jmenovitý výkon	820 W	870 W
Jmenovitý příkon	3,8 A	3,6 A
Max. výkon 980 W 1000 W
Max. příkon	4,4 A	4,7 A
Ventilační výkon 50 W 50 W
Připojení k sítí	230 V~ / 50 Hz	230 V~ / 50 Hz
Jištění sítě 10 A 10 A
Teplotní pracovní rozmezí	5 – 32°C	5 – 32°C
Rozmezí vlhkosti vzduchu	30 – 90% rel. vlhkosti	30 – 90% rel. vlhkosti
Odlhlčovací výkon při 30 Gr.C/80% rel.vlhkosti	60 l / 24 h	80 l / 24 h
Způsob ochrany	IP X0	IP X0
Chladící tlak	2,5 Mpa	2,5 MPa
Parní tlak	1,0 Mpa	1,0 MPa
Chladící prostředek	R410a	R410a
Střední množství chladiva	0,58 kg	0,72 kg
Max. obsah záchytné nádoby	5,8 l	5,8 l
Ukazatel plné nádoby při	3,9 l	3,9 l
Krychlový obsah místnosti (při výšce stropu 2,5 m)	150 – 200 m^3	250 – 300 m^3
Podlahová plocha místnosti	60 – 80 m^2	100 – 120 m^2
Hladina akustického tlaku LWA	< 70 dB (A)	< 70 dB (A)
Hladina hluku LPA	53 dB (A)	53 dB (A)
Hmotnost	51,5 kg	53,5 kg

Plán zapojení

Plán oběhu chladiva

Seznam náhradních dílů

Pos.-Nr.	Náhradní díl - číslo	Popis
1	417679	Skříňová klapka
2	417610	Záchytná nádoba na vodu s plovákem a zátkou
3	417660	Odvodňovací hadice
4	417661	Skříňový kryt
5	417655	Upevňovací dřík
6	417656	Vzduchový filtr
7	417657	Kolo
8	417658	Clona spínače(samolepka)
9	417622	kompl.plovák
10	417618	Bezpečnostní samolepka

Při objednávce náhradních dílů bezpodmínečně uvedte:

Typ odvlhčovače, rok výroby, číslo náhradního dílu. Jinak nelze zaručit korektní dodání správného dílu!

CZ 8 3 7 1 4 5 6 2 10

Záruka

Prosíme přečtěte si přiložené záruční prohlášení.

Symboly v návode 122

Bezpečnostné pokyny 122

■ Ovládací panel 124

■ Automatické odmrazovanie 124

Čistenie a údržba 126

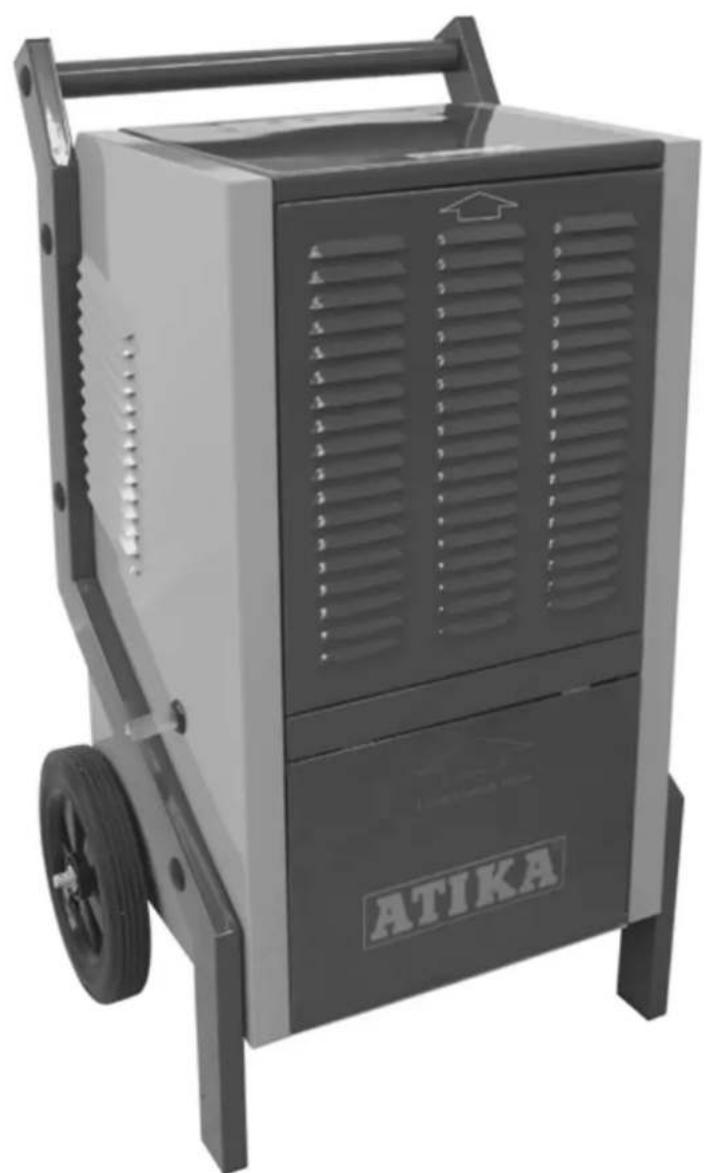

Luftentfeuchter (Odvlhčovač vzduchu)

typ / model ALE 600 N a ALE 800 N

Seriové číslo: 000001 – 020000

Po rozbalení krabice skontrolujte obsah z hl'adiska

▶ Úplnosti

■ Vstupný vzduchový otvor a výstup udržujte volné.

Odvhlčovač vzduchu pracuje na kondenzačnom základe.

Zásuvku použite na sietové napätie 230 V s ochranným istením (FI-vypínač 30 mA).

Siet'ová poistka

10 A

Po zasunutí vidlice do zásuvky el.energie sa rozozvuči signálny tón. Ak ku tomu nedôjde, prekontrolujte privodný kábel, zásuvku a istenie.

Stlačte tlačidlo ON/OFF: zapnút' (ON).

Ukazovatel' 2 hodnota vlhkosti je z továrne nastavená na hodnotu od 60 %. Po 5 sec naskočí na ukazovatel'ovi aktuálna vlhkost'.

Ukazovatel' hodnôt vlhkosti pracuje v rozmedzí od 30 % do 60 %.

Vypnutie

Použite opät' tlačidlo na zapnutie (OFF).

Nastavenie hodnôt vlhkosti.

1. Vytiahnite záchytnú nádobu (Pos.2) a vyprázdnite ji.

C Pos. 2

1. Vytiahnite záchytnú nádobu z odvlhčovača.
2. Prestrčte odvodňovaciu hadicu otvorom v skrini ①a na druhej strane ju vytiahnite zo skrine ②.

E Pos. 3 ① ②

Predižte odvodňovaciu hadicu pomocou napr. záhradnej hadice až odpadu.

Odvlhčovač premiesňujte v stoji. Tým zabránite škodám na kompresore.

Doporučenie:

→ Vyprázdnite záchytnú nádobu na vodu a starostlivo ju vysušte.

→ Vyčistite filter.
