NÁVOD K OBSLUZE ALE 500 N ATIKA

Originální návod k použití

Str 45

Luftaffugter

Original brugsanvisning

Side 55

Originálný návod na použitie

Strana 125

Razvlaževalnik zraka

Navodilo za uporabo

Stran 135

ALE 500 N

CZ Technické změny vyhrazeny!

SK Technické změny vyhradené!

SLC Tehnične spremembe pridržane!

Přístroj nesmíte použít, aniž byste si přečetli návod a splnili veškeré udané pokyny v něm uvedené. Před použitím přístroje je třeba jej sestavit podle všech pokynů uvedených v návodu.

Návod pečlivě uschovejte pro případné pozdější použití.

Elektrické stroje a přístroje nepatří do domovního odpadu. Přístroje a jejich příslušentsví včetně obalu je třeba odevzdat k ekologickému zpracování do sběrných dvorů.

Podle evropské směrnice 2012/19/EU o elektro- a elektronických starších přístrojích není nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Postarejte se o to, aby se u již neprovozuschopného elektrického spotřebiče až do odvozu na sběrné a recyklační místo nepoškodil okruh chladiva. Tím zabráníte nekontrolovanému úniku chladiva.

Obsah

ES-Prohlášení o shodě	45
Obsah dodávky 45
Symboly na přístroji	46
Symboly v návodu 46
Použití přístroje	46
Zbytková rizika 46
Chladivo	46
Bezpečnostní pokyny 46
▪ Elektrická bezpečnost	47
Princip funkce odvlhčovače	47
Sestavení přístroje	47
Umístění odvlhčovače	48
▪ Umístění	48
▪ Připojení k síti el. energie	48
▪ Sít’ová pojistka	48
Uvedení do provozu 49
▪ Před uvedením do provozu	49
▪ Ovládací panel 49
▪ Zapnutí	49
▪ Vypnutí	49
▪ Nastavení hodnot vlhkosti 49
▪ Odtávání	49
▪ Sčítač provozních hodin	50
Vodní odpad 50

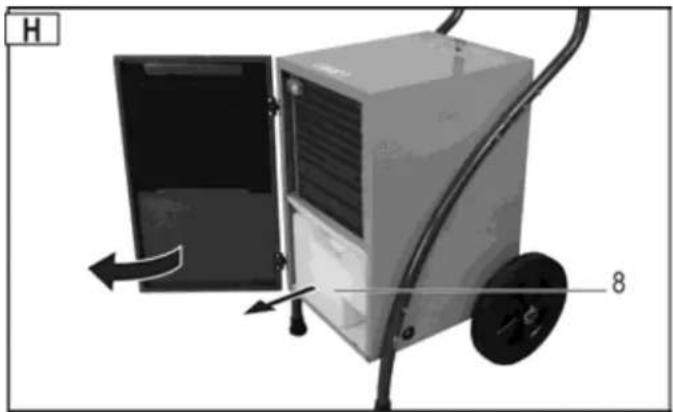

▪ Vynětí záchytné nádoby	50
▪ Nepřetržitý provoz nebo dlouhodobý provoz	50
Přemístění odvlhčovače	50
Čistění a údržba 51
▪ Čistění vzduchového filtru	51

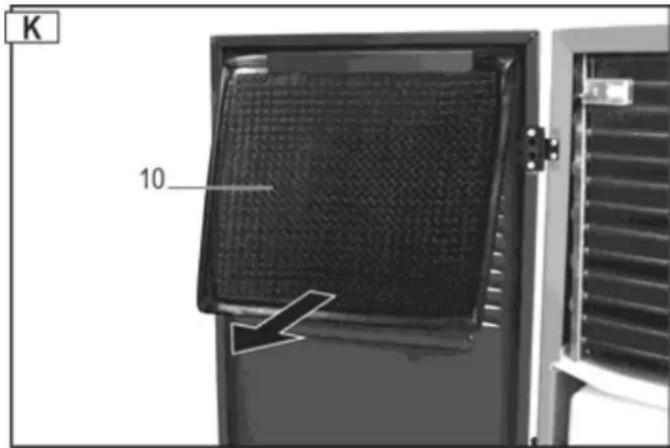

▪ Vyjmutí filtru 51
▪ Nasazení filtru 51
▪ Čistění přístroje	51
▪ Údržba	51
Skladování	51
Záruka	51

Možné poruchy 52

■ Ukazatel poruch 52

Technická data 53

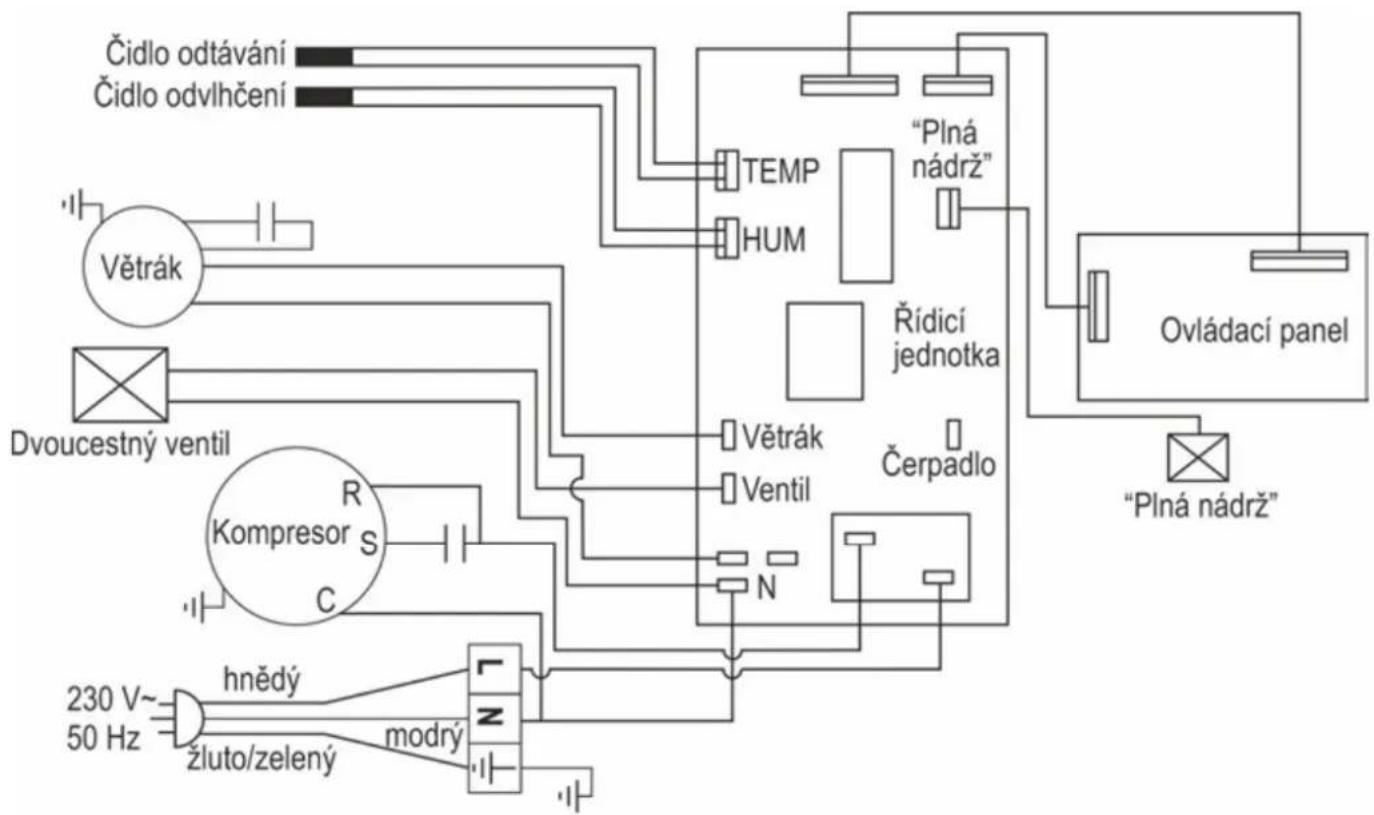

Plán zapojení 53

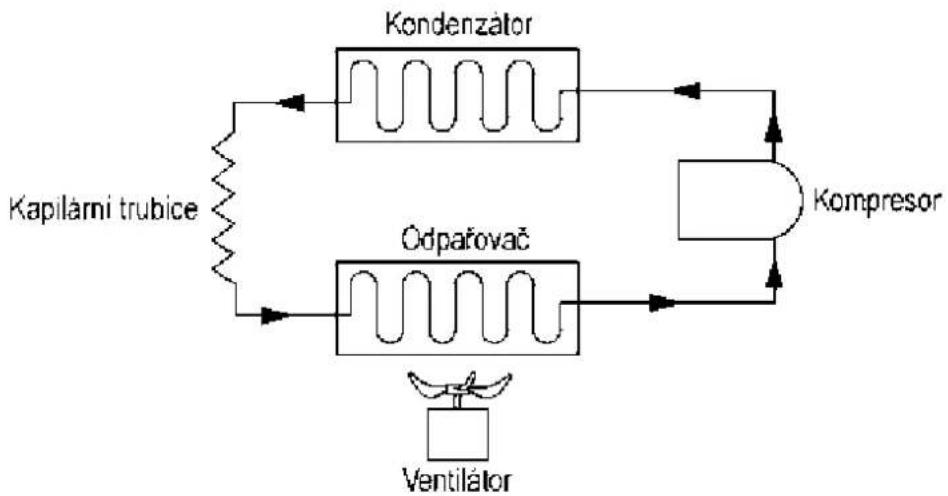

Plán oběhu chladiva 54

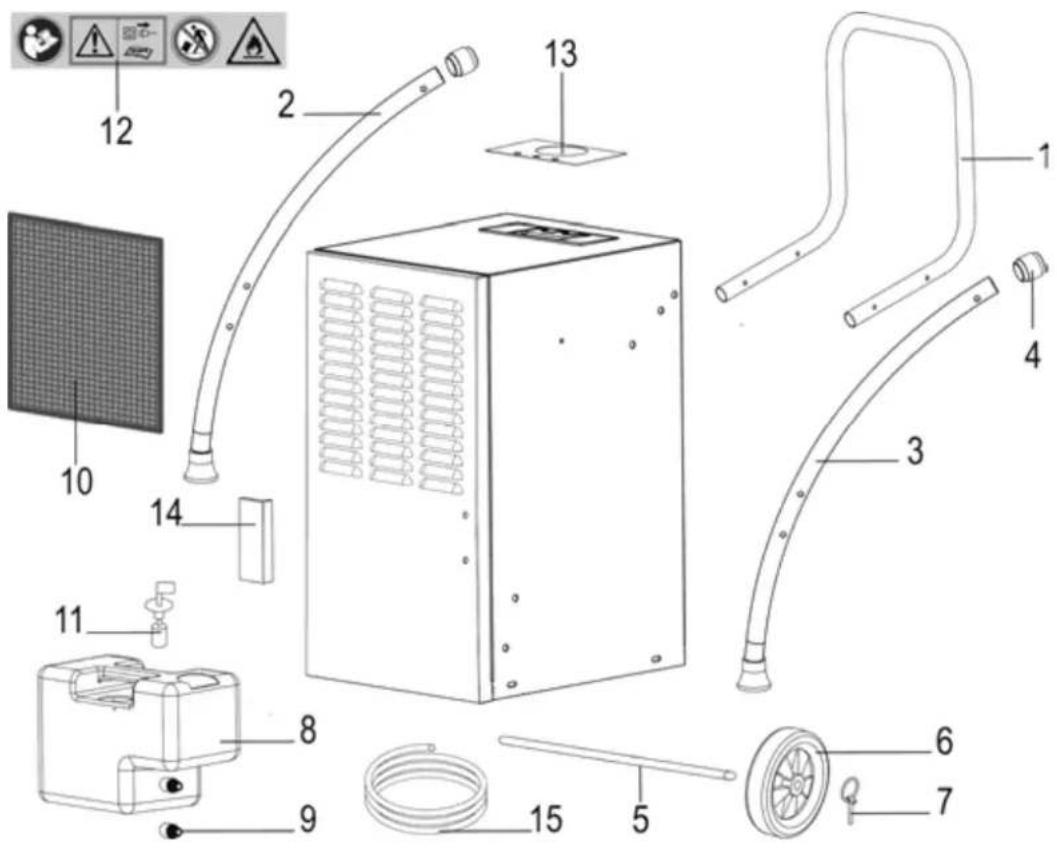

Seznam náhradních dílů 54

ES-Prohlášení o shodě

Č. (S-No.): 14778

Podle směrnice 2014/35/EU

na vlastní zodpovědnost, že výrobek

Luftentfeuchter (Odvlhčovač vzduchu)

typ / model ALE 500 N

Seriové číslo: 000001 – 020000

odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic:

2014/30/EU a 2011/65/EU.

Následující normy byly použity:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+

A14:2019;

EN 60335-2-40:2003+A11:2004+A12:2005+A1:2006+A2:2009+

A13:2012;

EN 62233:2008:

EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-3:2013.

Uchování technických podkladů:

Altrad Lescha Atika GmbH - Technické oddělení

Josef-Drexler-Str. 8, 89331 Burgau - Germany

Burgau, 20.04.2020

i.A. G. Koppenstein

Rízení konstrukce

Obsah dodávky

Po rozbalení krabice zkontrolujte obsah z hlediska

▶ Úplnosti
Případných škod způsobených dopravou

Veškeré nedostatky sdělte ihned svému dodavateli nebo výrobci. Na pozdější reklamace nebude brán zřetel.

• Předsestavená jednotka přístroje
  • 1 Transportní madlo
  • 2 Kolečka
  • Záruční karta

• Pevná nožička pravá/levá
  • 1 Sáček se šrouby
  • 1 Hadice
  • 1 Návod

Symboly na přístroji

Před uvedením do provozu si přečtěte návod a bezpečnostní pokyny a dodržte vše uvedené.

Před opravnýmí, údržbovými či očistnými pracemi vypněte přístroj a odpojte od sítě vytažením vidlice ze zásuvky.

Odvlhčovač nenaklánějte a nepřemistujte v ležící poloze.

Varování! Zvlhčovač vzduchu je naplněn hořlavým chladivem R290.

Při nesprávné manipulaci se zařízením hrozí vážná zranění nebo hmotné škody.

Symboly v návodu

Hrozící nebezpečí nebo nebzepčná situace. Nedbání těchto pokynů může mít za následek zranění nebo věcné škody.

Důležité informace ke správnému užívání přístroje. Nedbání těchto pokynů může přivodit poruchy na přístroji.

Uživatelské pokyny. Tyto pokyny Vám pomohou optimálně přístroj využít.

Montáž, obsluha a údržba. Zde je vysvětleno vše co musíte z těchto hledisek udělat.

Použití přístroje (účel)

Odvlhčovač vzduchu tohoto typu je určen pro pro domácí použití za účelem vysoušení vlhkého zdiva (po vodovodních škodách) nebo ke snížení vlhkosti v uzavřených místnostech.

Ke správnému použití přístroje (jeho účelu) patří rovněž dodržení všech výrobcem předepsaných podmínek z hlediska oprav, údržby a dodržení bezpečnostních pokynů.

Pro provoz je třeba dodržet platný předepsaný soubor předpisů zamezujících úrazům, stejně jako obecně známé pracovně - medicinská a bezpečnostně - technická pravidla.

Veškerá další užití přístroje, která překračují rámec použití přístroje jsou nevhodná a za takto způsobené škody nepřebírá výrobce zodpovědnost. Veškerá rizika potom jdou na účet uživatele.

Rovněž svévolné změny na přístroji vylučují ručení výrobce za takto způsobené škody.

Chladivo

• Zvlhčovač vzduchu je naplněn ekologickým chladivem R290.
• Toto chladivo patří do třídy A3 (podle ISO 817): mírná toxicita (A) a vysoce vznětlivé (3).
  ■ Toto chladivo je bez zápachu.
• Náhodně uniklé chladivo ovšem může za velmi nepravděpodobných okolností explodovat, když dosáhne určité koncentrace ve vzduchu, což je při použití v souladu s účelem velmi nepravděpodobné.
• Zvlhčovač vzduchu nesmí být umístěn v blízkosti zápalných zdrojů, např. otevřeného plamene, zapnutého plynového hořáku nebo elektrického vytápění s topnými spirálami.

Zbytková rizíka

⚠️ I přes správné užití přístroje a dodržení veškerých pokynů a bezpečnostních pravidel, je nutné počítat, vzhledem ke konstrukci přístroje, s některými zbytkovými riziky.

Tato zbytková rizika je možné minimalizovat pouze dokonalým dodržením bezpečnostních pokynů, správným použitím účelu přístroje a dodržením všech pokynů obsažených v návodu.

Ohleduplnost a pozornost při používání přístroje snižují riziko zranění osob nebo dalších škod.

• Ohrožení el. proudem při použití vadných elektro-kabelů.
• Dotek částí přístroje pod proudem při odkrytých elektrosoučástí přístroje.

I přes dodržení veškerých předepsaných opatření, nelze další rizika vyloučit.

Bezpečnostní pokyny

Před uvedením přístroje do provozu pečlivě prostudujte následné pokyny a soubor opatření chránících před úrazem a dodržte ve Vaší zemi platné bezpečnostní podmínky. Jen tak ochráníte sebe a další osoby před možným zraněním.

i Bezpečnostní pokyny předejte všem dalším osobám, ketré přístroj obsluhují.
① Bezpečnostní pokyny pečlivě uschovejte pro další případné použití.

- Před uvedením do činnosti se nejprve prostřednictvím návodu s přístrojem seznamte.

- Přístroj užívejte pouze za účelem pro který byl vyroben (viz kap. „Použití přístroje“).

■ Přístroj zapojujte do el. sítě pouze na udané napětí.

- Obsluha přístroje nese zodpovědnost vůči třetím osobám v pracovním okruhu.

- Děti a mladiství pod 16 let nesmějí přístroj obsluhovat. V tomto věku si nejsou vědomi jaká nebezpečí jsou s provozem přístroje spojena.

■ Nedovolte přístup dětí k přístroji.

• Přístroj používejte pouze s kompletními a správně namontovanými ochrannými prvky a neměňte na přístroji nic, co by mohlo snížit jeho rpovozní bezpečnost.
• Pri poruchách provozu přístroj nezapínejte. Stejně upadne-li přístroj a v důsledku pádu jsou poškozeny el. kabel nebo vidlice nebo další díly.
• Opravy el. částí smí provádět pouze odborný servis. Uživatel přístroje může v důsledku neodborné opravy utrpět vážná zranění.
• Před čistěním nebo přemístěním přístroje jej vždy vypněte a odpojte od sítě vytažením vidlice ze sítě.
• Pří poruše funkce přístroje jej vypněte a odpojte od sítě. Spojte se s odborným servisem.
• Přístroj nikdy neponořujte do vody nebo jiné kapaliny.
  ■ Na přístroj nepokládejte žádné předměty.
• Vstupní vzduchový otvor a výstup udržujte volné.
• Před přemístěním přístroje vyprázdněte vodní zásobník (otřesy).
• Přístroj nepřeklápějte a nenaklánějte přístroj. Vyteklá voda může způsobit škody na přístroji.
  ■ Na prístroj nelijte ani nestříkejte vodu.

Elektrická bezpečnost

• Prodlužovací kabel použijte podle normy IEC 60245 (H 07 RN-F) s minimálním příčným průřezem
• 1,5 qmm u kabelu do 25 m délky
• 2,5 qmm u kabelu delšího než 25 m
• Dlouhé a tenké kabely mohou zapřičinit výpadky napětí. Motor nedosáhne maximálního výkonu, funkce přístroje je redukována.
• Vidlice a případně spojovací elementy na kabelu musí být z gumy, měkkého PVC nebo jiného termoplastického materiálu stejné mechanické pevnosti, nebo tímto materiálem potaženy.
• Při pokládání prodlužovacího kabelu dbejte, aby kabel nebyl zkroucen, skřípnut a aby spojovací elementy nebyly vlhké.
• Při použití prodlužovacího kabelu na bubnu jej zcela odviňte.
• Kabel nepoužívejte k jiným účelům než je určen. Chraňte kabel před horkem, olejem a ostrými hranami. Kabel nepoužívejte k vynětí vidlice ze zásuvky (tahání).
  ■ Prodlužovací kabel pravidelně kontrolujte na poškození.
  ■ Nikdy nepoužívejte poškozený kabel.
  ■ Nikdy nepoužívejte provizorní el. přípoje.
• Nikdy nepřemošťujte ochranné prvky a nikdy je nevyřazujte z funkce.
• Přístroj zapojte přes ochranný jistič (vypínač) 30 mA.

Elektrická zapojení resp. opravy musí vždy provádět odborný servis. Přitom dbejte na místní předpisy z hlediska bezpečnosti.

Opravy jiných částí přístroje proved'te ve spolupráci s výrobcem nebo doborným servisem.

Používejte pouze originální náhradní díly. Použití jiných dílů může způsobit uraz obsluze nebo jiné škody. Za takto způsobené škody nepřebírá výrobce žádnou zodpovědnost.

Princip funkce odvlhčovače

Odvhlčovač vzduchu pracuje na kondenzačním základu.

Vzduch z místnosti je nasáván přes filtr a jde k ochlazovacímu prvku, kde vodní páry kondensují na vodní kapky. Tyto pak stékají do kondenzačního zásobníku a odtud do zásobníku vody. Zatím vysušený ochlazený vzduch jde ke ke kondenzátoru, opět ohřátý vyfouknut zpět do místnosti. Teplota vráceného vzduchu leží zhruba 2 – 5 Gr. C výše než je teplota vzduchu v místnosti. Tento tepelný zisk je způsoben činností kompresoru a ventilátoru a uvolněním tepla při kondenzaci vodních par.

Vlivem stálé cirkulace vzduchu je snižována relativní vlhkost vzduchu a tak je docíleno vysušení místností.

i Vodní páry se ve vzduchu pohybují lehce a bez omezení. Proto je důležité při odvlhčování místnost co nejvíce uzavřít t.zn, že okna a dveře musí být zavřena a event. další průchod vzduchu místností co nejvíce omezen. Není-li tomu tak, potom výkon odvlhčovače se snižuje.

Sestavení prístroje

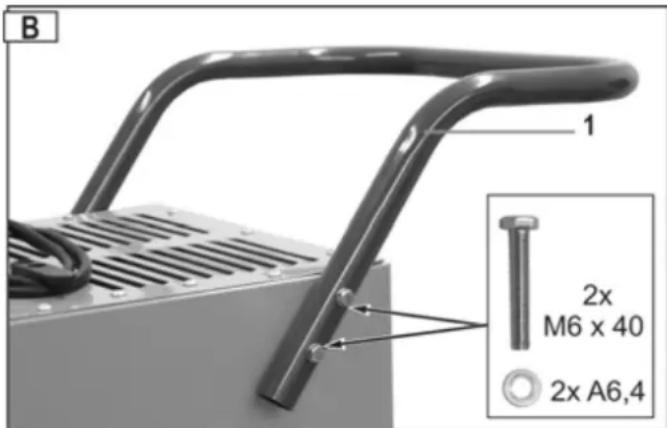

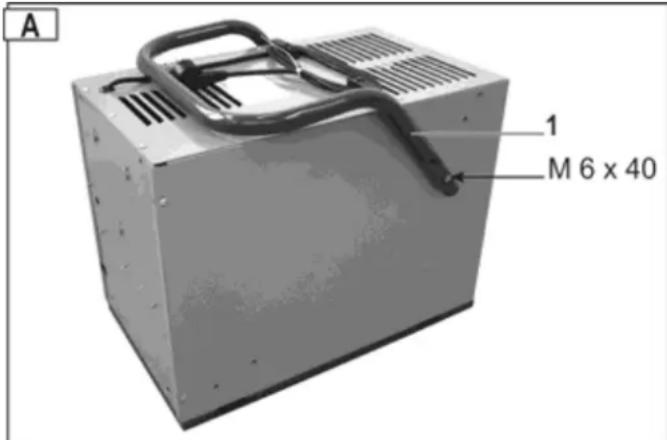

Montáž rámu / přepravního madla

1. Položte odvlhčovač vzduchu.
2. Demontujte přepravní držák (1). Za tím účelem vyšroubujte šrouby s šestihrannou hlavou M6x40.

1. Otočte přepravní držák (1). Přišroubujte držák na skřín na každé straně dvěma šrouby s šestihrannou hlavou M6x40 s podložkami A6,4.

i Všechny šrouby pevně utáhněte.

B 1 2x M6 x 40 2x A6,4

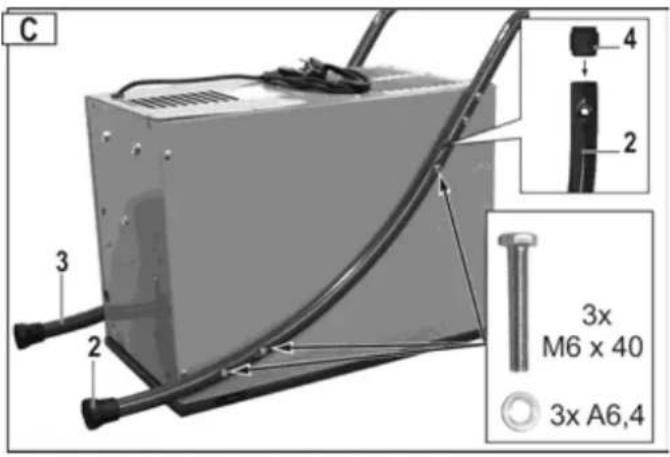

1. Zasuňte spojovací kusy (4) do pevných nožiček (2/3). Zastrčte pevné nožičky do přepravního madla a přišroubujte je šesti šrouby se šestihrannou hlavou M6x40 a podložkami A 6,4 na skřín přístroje.

C 3 2 4 2 3x M6 x 40 3x A6,4

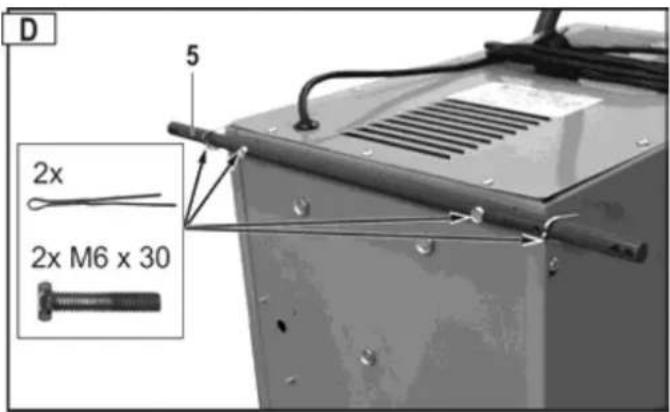

Montáž přepravních koleček

1. Pomocí dvou šroubů se šestihrannou hlavou (M 6 x 30) namontujte osu koleček (5) a vložte závlačky.

D 5 2x 2x M6 x 30

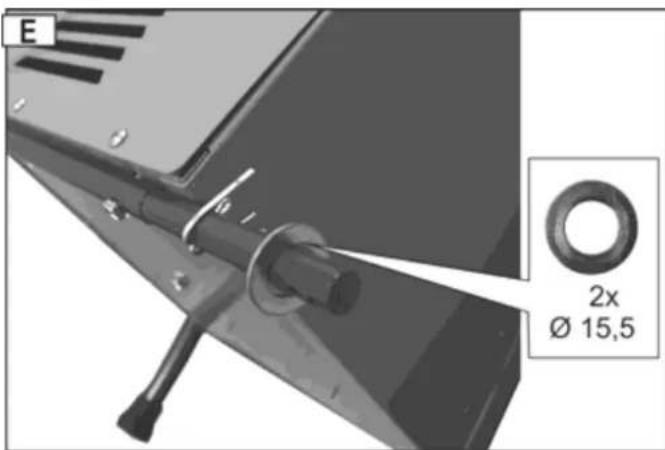

1. Kleštěmi ohněte konce závlaček kolem osy, čímž je zajistíte proti vypadnutí, a na osu nasuňte podložky (Ø 15,5).

E 2x Ø 15,5

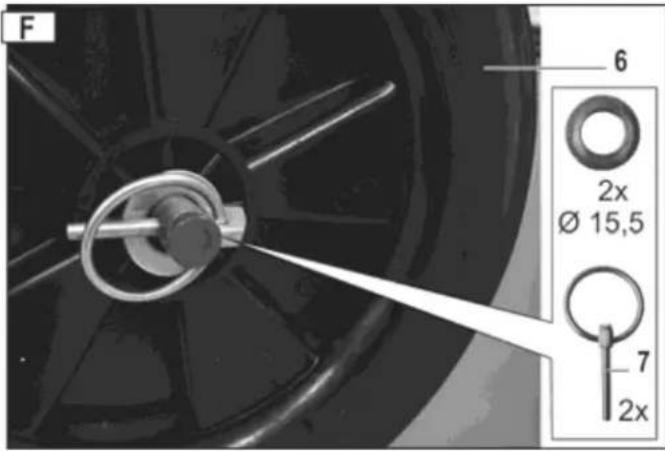

1. Nasuňte kolečka (6) a podložky na osu. Kolečka zajistěte pojistnými kolíky (7).

F 6 2x Ø 15,5 7 2x

⚠️ Než přístroj zapnete, nechte jej po sestavení nejméně jednu hodinu stát ve vzpřímené poloze. Chladivo v přístroji se tak může usadit.

Umístění odvlhčovače

Umístění

Odvlhčovač by měl být umístěn co nejvíce ve středu místnosti. Tím se docílí dobré cirkulace vzduchu v celé místnosti. Je-li toto umístění nemožné či obtížné, je třeba jej umístit tak, aby byl vzduch bez překážek nasáván a vyfukován. Minimální odstup od stěny je 10 cm.

Odvlhčovač postavte

⇒ vodorovně, aby kondensát (voda) mohla odtékat.
⇒ odvlhčovač nestavte do blízkosti tepelných zdrojů (např. těles ústř. topení).

i Dbejte na uzavření oken a dveří ve vysoušené místnosti.

Zvlhčovač vzduchu nesmí být umístěn v blízkosti zápalných zdrojů, např. otevřeného plamene, zapnutého plynového hořáku nebo elektrického vytápění s topnými spirálami.

Přístroj musí být postaven, provozován a skladován v místnosti s půdorysnou plochou větší než „A min “. („A min “ : viz „technická data → Min. podlahová plocha místnosti “).

Připojení k síti el. energie

Srovnejte napětí naštítku odvlhčovače např. 230 V / 50 Hz s napětím a frekvencí ve Vaší síti a teprve je-li Váš zdroj el. energie v souladu s údaji na štítku můžete jej připojit do řádně namontované zásuvky. Zásuvku použijte na síťové napětí 230 V s ochranným jištěním (Fl-vypínač 30 mA).

Sítová pojistka

10 A

Uvedení do provozu

Před uvedením do provozu

Dopravovali jste odvlhčovač naležato nebo v náklonu 45 Gr.?

① Je-li tomu tak, pak před uvedením do provozu ponechte odvlhčovač alespoň 1 hod. v rovné poloze.

i Pokyny

1. Odvlhčovač nepracuje je-li nastavená hodnota vlhkosti vyšší než vlhkost v okolí.
2. Odvlhčovač používejte pouze při pokojové teplotě v rozmezí od + 5 Gr. C do + 35 Gr. C. Při teplotách mimo toto rozmezí odvlhčovač nebude fungovat.
3. Odvlhčovač nepoužívejte v prašném prostředí nebo v prostředí, které obsahuje chlor.
4. V průběhu odlhčování musejí motory větráku a kompresoru nejméně 3 min. běžet, než se kompresor nastartuje. Abyste předešli škodám na kompresoru musíte, po vypnutí odvlhčovače alespoň 3 min. vyčkat, než přístroj znovu zapnete.
5. Jestliže pokojová teplote nedosahuje 10 Gr. C a relativní vlhkost vzduchu je nízká není žádoucí odvlhčovač používat.
6. Odvlhčovací výkon je odvislý od stavu místnosti, pokojové teploty a relativní vlhkosti vzduchu.
7. Zásobník vody vyprázdněte je-li plný. Potom jej opět nasad'te zpět, aby přístroj mohl pracovat.
8. Přístroj přemistujte pouze v kolmé poloze.
9. Jestliže přístroj není funkční nebo při provozu z neznámých příčin vypadává přečtěte si kapitolu „možné poruchy.“
10. Je-li odvlhčovač v provozu pak kompresor vydává určité teplo a teplota v místnosti lehce stoupne. Tento jev je normální.

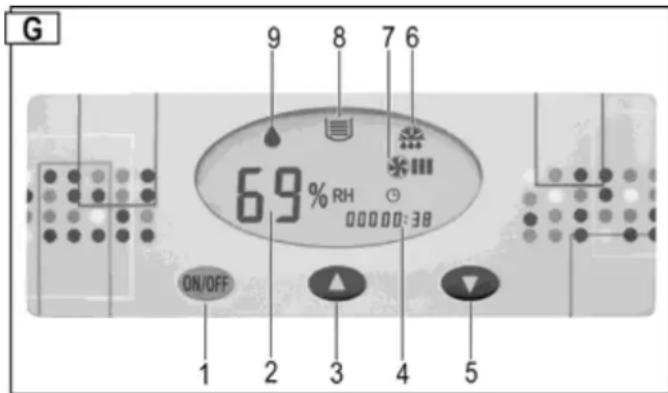

Ovládací panel

G 9 8 7 6 69% RH 00000:38 ON/OFF 1 2 3 4 5

1 → Tlačítko zapnuto-vypnuto

2 → Ukazatel relativní vlhkosti v % nebo ukazatel poruchy

3 → Tlačítko zvýšení hodnoty vlhkosti

4 → Počítač hodin provozu

5 → Tlačítko snížení vlhkosti

6 → Označení „Odtávání“

7 → Označení „Větrák funkční“

8 → Označení „Plný zásobník vody“
9 → Označení „Provoz přístroje“

Nepřerušované svícení = Přístroj odvlhčuje (Kompresor a ventilátor běží)

Blikání = Přístroj neodvlhčuje (Kompresor a ventilátor vypnuty)

Signalizace poruchy

Jestliže ukazatel poruchy E3 - E4 - E5 na ukazateli 2 "relativní vlhkost" ukazuje poruchu viz kapitolu „Možné poruchy.“

Zapnutí odvlhčovače

Po zasunutí vidlice do zásuvky el.energie se rozezvučí signální tón. Jestliže k tomu nedojde, překontrolujte přívodní kabel, zásuvku a jištění.

Stiskněte tlačítko zapnout ON/OFF.

Ukazatel 2 hodnota vlhkosti je z továrny nastavena na hodnotu od 60 %. Po 5 sec naskočí na ukazateli aktuální vlhkost.

Ukazatel hodnot vlhkosti pracuje v rozmezí od 30% do 90%.

Vypnutí

Použijte opět tlačítko pro zapnutí ON/OFF.

Nastavení hodnot vlhkosti

Stlačením tlačítek pro zvýšení či snížení ▼ vlhkost nastavte žádanou hodnotu ▲.

Jestliže nastavená hodnota vlhkosti je menší než 30% přístroj neustále odvlhčuje a na ukazateli 2 se objeví „CO“.

Tip: Relativní vlhkost od 50 do 60% je v zásadě postačující pro přijemné prostředí v místnosti a proto aby se vodní kondensát netvořil na stěnách či zařízeních.

Nedosáhne-li požadovaná hodnota vlhkosti aktuální vlhkost o 3% vypne se přístroj automaticky spolu se stále svítící kontrolkou „Odvihčování 🚙️“ na displeji.

Přesáhne-li požadovaná hodnota vlhkosti aktuální vlhkost o 3% odvhlčovač se opět automaticky zapne. Kontrolka „Odvhlčování ♣“ bliká.

Odtávání

Při pokojové teplotě pod 20 Gr. C se nevytváří pouze kondenzát z vody na studených odpařovacích plochách, ale také led. Tato námraza se uaszuje na výměníku a průchod vzduchu není optimální.

V průběhu odledování ukazuje displej symbol 🌿 odledování, kompresor běží, ale ventilátor se automaticky vypne.

Po skončení odledování se odvhlčovač přepne na odvhlčování a ukazatel odledování 🚗️ na displeji zmizí.

Sčítač provozních hodin

Odvlhčovač je vybaven sčítačem hodin provozu.

Po zapnutí odvlhčovače jsou hodiny, po které byl ve funkci ukázány na displeji.

Čas po zapnutí odvlhčovače je pak připočítán.

Vodní odpad

Záchytná nádoba na vodu je vybavena plovákem, ketrý zajistí automatické vypnutí přístroje v případě, že tato nádoba je plná.

Po 45 sec. se automaticky vypne kompresor a ventilátor a zazní signální tón. Na displeji se objeví symbol plné nádoby a E4 uáže poruchu.

Není-li záchytná nádoba ihned vyprázdněna, zní signální tón každých 5 min.

Vynětí záchytné nádoby

1. Vypněte přístroj.
2. Otevřete dveře v krytu přístroje.
3. Vyjměte záchytnou nádobu (8) a vyprázdněte ji.

1. Nasadte nádobu opět zpět a dbejte na to, aby byla ve správné poloze.
2. Zavřete dvířka krytí přístroje.
3. Přístroj opět zapněte. Symbol 📄 plné nádoby na displeji a hlášení poruchy E4 se již neobjeví.

Objeví-li se přesto tyto symboly, vyjměte opět nádobu a znovu ji nasadťe dovnitř do správné polohy.

Nepřetržitý provoz nebo dlouhodobý provoz

Při vysoké vlhkosti je výhodou, jestliže použijete odvhlčovač v nepřetržitém provozu. Při nepřetržitém provozu odpadá vyprazdňování záchytné nádoby.

Postup:

1. Vyjměte záchytnou nádobu z odvlhčovače.

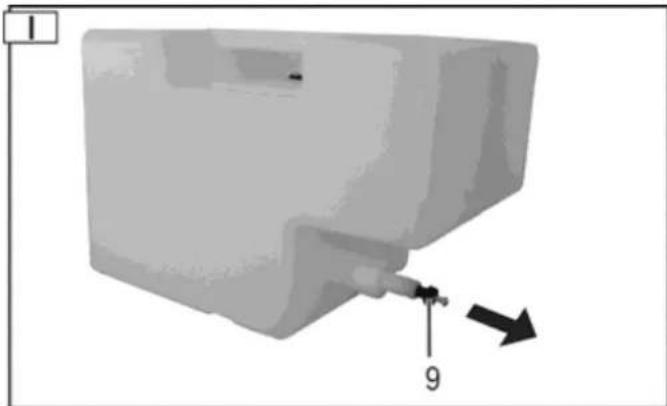

2. Vyjměte zátku (9).

1. Nasad'te záchytnou nádobu opět zpět.

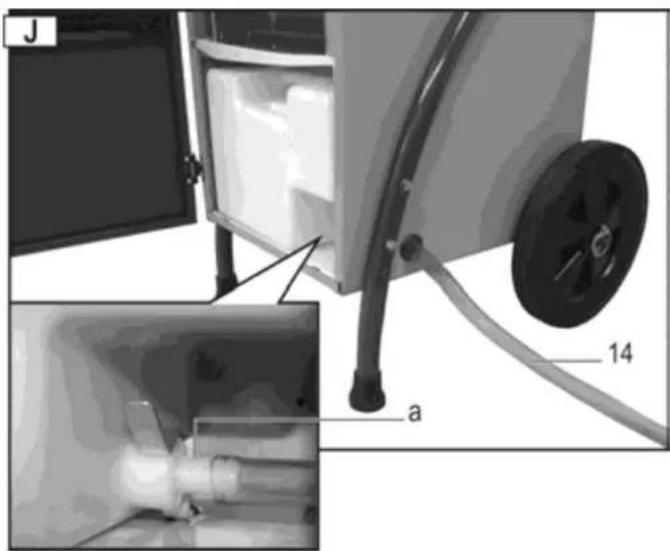

2. Skříní protáhněte hadici (14). Nastrčte hadici na hrdlo odtoku vody (a).

J 14 a

i Dbejte na následných bodů:

→ Voda musí mít volný odtok.
→ Hadici ved'te do níže ležícího odpadního otvoru.
⇒ Hadice musí být zajištěna ve stálé poloze, nesmí být překroucena, skřipnuta, rovně vedena.

Přemístění odvlhčovače

Před každým přesunem přístroje jej vypněte a odpojte od sítě el. energie vytažením vidlice ze zásuvky.

Odvlhčovač přemistujte ve stoje. Tím zabráníte škodám na kompresoru.

Tip: Doporučení: Jestliže jste byli nuceni odvhlčovač transportovat vleže nebo silně nahnutý, potom jej před zapnutím ponechte alespoň 1 hod. stát v rovné poloze.

Údržba a čištění

Před každou prací na údržbě nebo očistě přístroje musíte přístroj vypnout, odpojit od sítě vytažením vidlice ze zásuvky.

Práce, které přesahují rámec zde popsaných prací, může provádět pouze odborný servis.

Používejte pouze originální náhradní díly. Jiné díly, než originální, mohou způsobit škody na zdraví a majetku.

Čištění Vzduchový filtr

Zanešený filtr

→ ovlivňuje negativně výkon odvlhčovače.
→ vede ke znečištění vnitřku přístroje.

i Filtr čistěte v pravidelných intervalech v závislosti na podmínkách provozu.

Vyjmutí filtru

1. Otevřte dvířka krytu odvlhčovače.
2. Vytáhněte filtr (10) směrech dolů zpod mřížky.

K 10

Malé znečistění

Použijte vysavač nebo filtr lehce vyklepte.

Velké znečistění

Vyperte filtr ve vlažné mýdlové vodě (max. 40 Gr. C) a nechte jej dobře vyschnout. Při sušení nenechte filtr na slunci nebo v blízkosti teoelného zdroje.

Nasazení filtru

1. Po vyčištění filtr opět vložte do úchytů dvířek skříně odvlhčovače.
2. Zavřete dvířka skříně odvlhčovače.

Přístroj

Přístroj čistěte zvenčí vlhkým hadříkem s mýdlovou vodou. Dbejte na to, aby se voda nedostala do vnitřku přístroje.

Nepoužívejte k čistění žádné čistící prostředky nebo ředidla-tyto by mohly přístroj poškodit. Jednou do roka předejte přístroj do odborného servisu na kontrolu event. vyčistění vnitřku přístroje.

Údržba

Odvhlčovač je konstruován na bezporblémový provoz a minimální nároky na údržbu.

Všechny pohyblivé části jsou opatřeny dlouhodobým mazáním a uvnitř přístroje se nenacházejí žádné části s nároky na údržbu.

Skladování

Odvlhčovač skladujte na suchém a uzavřeném místě, kam děti nemají přístup.

Abyste udrželi Váš přístroj po dlouhou dobu funkční, dbejte následujících pokynů:

⇒ Vyprázdněte záchytnou nádobu na vodu a pečlivě ji vysušte.
→ Vyčistěte filtr.
→ Provedte základní očistu přístroje.
→ Provedte kontrolu funkčnosti prístroje, aby po skladování v prípadě potřeby bezvadně fungoval.
→ Přístroj pečlivě přikryjte.

Záruka

Prosíme přečtěte si přiložené záruční prohlášení.

Možné poruchy

Před každým odstraňováním poruchy přístroj vypněte a odpojte od sítě vytažením vidlice ze zásuvky.

Porucha	Možná příčina	Odstranění poruchy
Motor neběží	Výpadekproudu	Kontrola jištění
	Přívodní kabel je poškozen Kontrola v odborném servisu
	Nádobana vodu je plná Vyprázdněte nádobu
	Pokojová vlhkost je nižší než nastavená	Kontrola nastavené požadované vlhkosti event. změna nastavení
Přístroj kondenzuje málo nebo žádnou vodu	Pokojová teplota nebo vlhkost nejsou v pracovním režimu	a) Přezkoušejte pokojovou teplotu (+5 Gr. C do 35 Gr. C)b) Přezkoušejte vlhkost (nejméně 30% rel. vlhkosti)c) Zkontrolujte nastavení vlhkosti a event. jej změňte.
	Vzduchový filtr je znečistěný	Vyčistěte vzduchový filtr.
	Přívod či odvod vzduchuje blokován	Přezkoušejte přívod a odvod vzduchu a event. přístroj přemístěte (min. odstup od stěny je 10 cm).
	a) Přístroj je uvnitř znečistěnb) Vadný oběh chladiva	Obrat’te se na odborný servis.
	V místnosti jsou okna či dveře otevřeny	Uzavřete okna a dveře ve vysoušené místnosti.
Přístroj se vypíná při nepřetržitém provozu s odvodní hadicí.	a) Odvodní hadice je bud’ skřípnuta nebo nevhodně svinutáb) Malý spád hadice k odpadu	Přeložte odvodní hadici tak, aby voda mohla odtékat.
	Voda v hadici je zmrzlá	Proved’te opatření,aby voda v hadici nezamrzala.
Z přístroje vytéká voda	Záchytná nádoba netěsní	a) Kontrola nádobyb) V případě potřeby nádobu vyměňte
Nezobvyklý hluk či vibrace	Přístroj nestojí rovně	Postavte přístroj na rovnou podlahu
	Šrouby, matice či jiné části jsou uvolněné	Utažení volných částí přístrojeJestliže toto opatření nepomůže, musíte se obrátit na odborný servis.

i Jestliže jste provedli veškeré přezkoušení funkčnosti přístroje a přístroj přesto nefunguje, obraťte se na odborný servis.
i Jestliže prístroj není dokonale funkční, musíte jej neprodleně odstavit z provozu!

Ukazatel poruch

Následné poruchy se ukáží v políčku 2 „relativní vlhkost vzduchu“:

Porucha	Chyba
E3 Vadný senzor vlhkosti vzduchu
E4 Plná záchytná nádoba na vodu
E5 Vadný senzor chladicího oběhu

① Objeví-li se poruchy označené jako E3 a E5, obraťte se na odborný servis.

Technická data

Typ/Model ALE 500 N
Rok výroby viz poslední strana
Průchod vzduchu 350 m3/h
Jmenovitý výkon 700 W
Jmenovitý příkon 3,2 A
Max. výkon 805 W
Max. příkon 3,6 A
Ventilační výkon 10 W
Připojení k síti 230 V~ / 50 Hz
Jištění sítě	10 A
Teplotní pracovní rozmezí 5 – 32°C
Rozmezí vlhkosti vzduchu 30 – 90% rel. vlhkosti
Odlhčovací výkon při 30 Gr.C/80% rel.vlhkosti	50 l / 24 h
Ochranná třída IP X0
Chladící tlak 1,0 MPa
Parní tlak 2,5 MPa
Chladící prostředek R290
Střední množství chladiva	0,21 kg
Max. obsah záchytné nádoby	5,8 l
Ukazatel plné nádoby při	3,9 l
Krychlový obsah místnosti (při výšce stropu 2,5 m)	125 – 175 m3
Max. podlahová plocha místnosti	50 – 70 m2
Min. podlahová plocha místnosti A_min	10 m2
Hladina akustického tlaku L_WA	< 70 dB (A)
Hmotnost	30 kg

Plán zapojení

Plán oběhu chladiva

Seznam náhradních dílů

Pos.-Nr.	Náhradní díl - číslo	Popis		Pos.-Nr.	Náhradní díl - číslo	Popis
1	417697	Transportní madlo		9	417620	Zátka
2	417703	Pevná nožička pravá		10 41	17695 Vzduchový filtr
3	417700	Pevná nožička levá		11	417622	kompl. plovák
4	417702	Spojovací kus		12	417618	Bezpečnostní samolepka
5	417704	Osa koleček		13	417658	Clona spínače(samolepka)
6	417657	Přepravní kolečko		14	417721	Klička dvířek
7	417706	Pojistný kolík		15	417484	Hadice
8 41	7610 Záchytná nádoba na vodu s plovákem a zátkou

Při objednávce náhradních dílů bezpodmínečně uvedte:

Typ odvlhčovače, rok výroby, číslo náhradního dílu.

Jinak nelze zaručit korektní dodání správného dílu!

Luftentfeuchter (Odvlhčovač vzduchu)

Typ / model ALE 500 N

Seriové číslo: 000001 – 020000

Archiv technické dokumentacie:

Altrad Lescha Atika GmbH - Technické oddelenie Josef-Drexler-Str. 8, 89331 Burgau - Germany

Burgau, 20.04.2020

Po rozbalení krabice skontrolujte obsah z hl'adiska

• Vylásenie o poskytnutej záruke
- Podpera pravá/l'avá
• 1 Návod
• 1 Sáčok so skrutkami

Elektrická bezpečnost'

Elektrické zapojenie resp.opravy musí vždy vykonávat' odborný servis. Pritom dbajte na miestne predpisy z hl'adiska bezpečnosti.

Odvhlčovač vzduchu pracuje na kondenzačnom základe.

1. Odložte odvlhčovač vzduchu.
2. Zložte prepravný držiak (1). Odskrutkujte pritom šest'hranné skrutky M6x40.

1. Závlačky zabezpečte proti vypadnutiu ohnutím koncov pomocou klieští a zasunutím podložiek (∅ 15,5) na os kolesa.

E 2x Ø 15,5

1. Zasuňte kolesá (6) a podložky na os kolesa. Zaistite kolesá pomocou poistných kolíkov (7).

F 6 2x Ø 15,5 7 2x

Zásuvku použite na siet'ové napätie 230 V s ochranným istením (Fl-vypínač 30 mA).

Sietová poistka

10 A

Ukazovatel' hodnôt vlhkosti pracuje v rozmedzí od 30 % do 60 %.

Vypnutie

Použite opat' tlačidlo ON/OFF: na zapnutie (OFF).

Nastavenie hodnôt vlhkosti

Automatické odmrazovanie

1. Vytiahnite záchytnú nádobu z odvlhčovača.

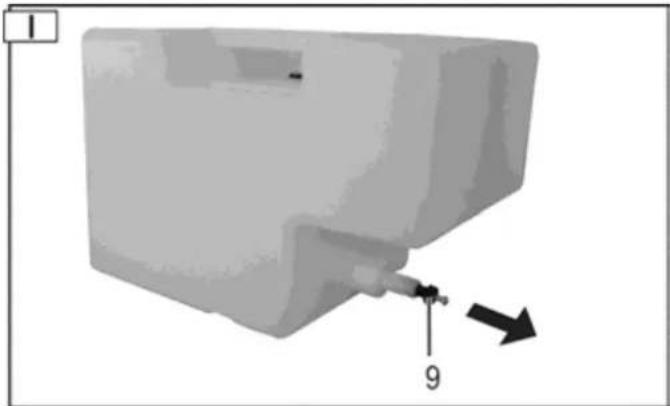

2. Vytiahnite zátku (9).

1. Nasad'te záchytnú nádobu opät' spät'.
2. Prestrčte hadicu (14) cez kryt. Nasad'te hadicu na odtokové hrdlo vody (a).

J 14 a

Odvlhčovač premiesňujte v stoji. Tým zabránite škodám na kompresore.

Doporučenie:
