MODE D'EMPLOI BCV03 MAKITA

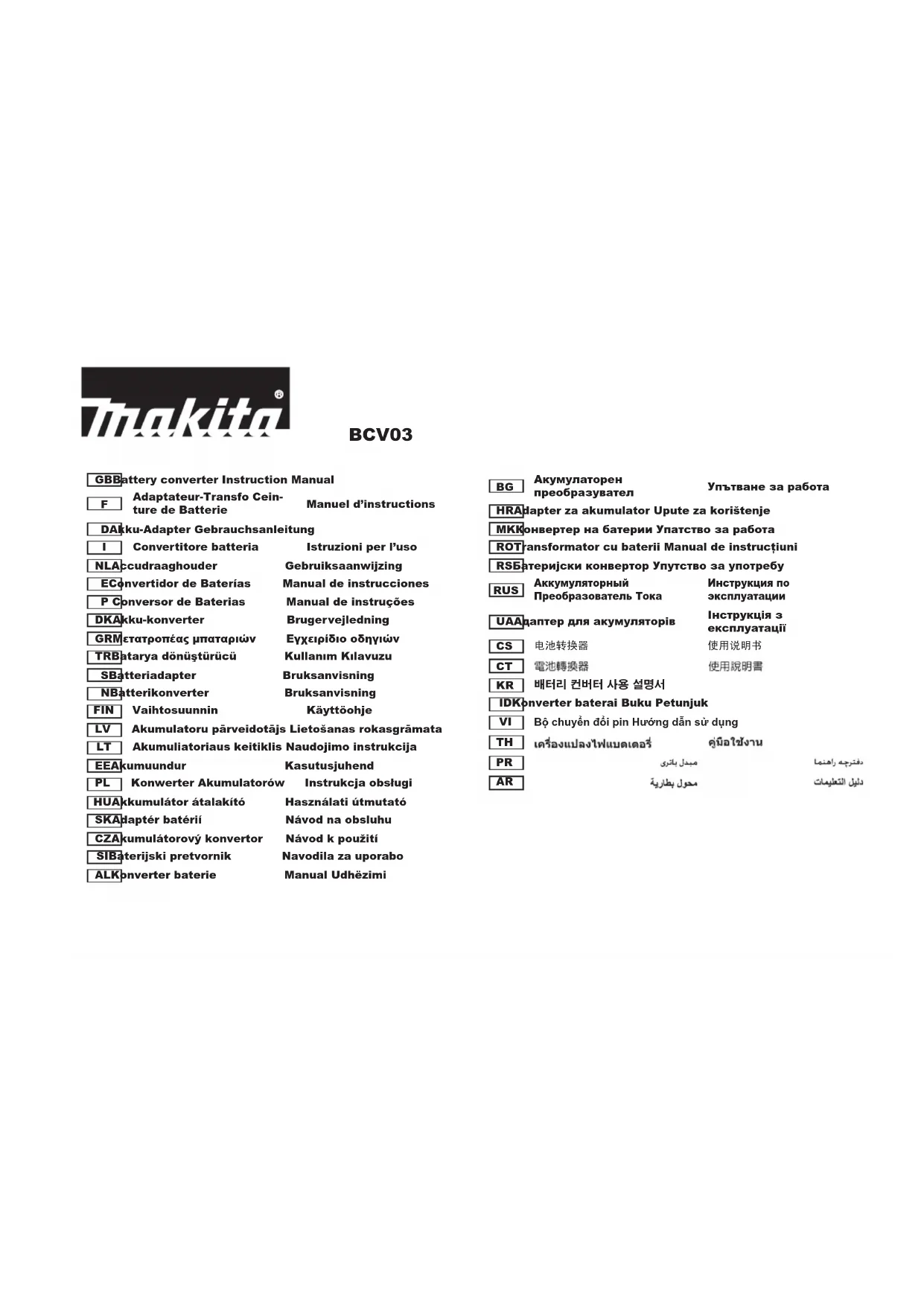

F Adaptateur-Transfo Cein-ture de Batterie Manuel d'instructions

	Descriptif
1 Bouton	5 Témoin de charge restante de la Batte-rie 2	10 Étiquette
2 Batterie		11 Symbole de adapta-teur-transfo ceinture de batterie
3 Adaptateur-transfo ceinture de batterie
4 Témoin de charge restante de la Batte-rie 1	6 Bouton7 Carter de protection de batterie8 Partie saillante9 Vis	12 Bouton d'affichage de la charge restante de la batterie

Applications

Ces adaptateurs-transfo ceinture de batterie, prévu pour l'utilisation avec deux batteries de 18 V, peut être utilisé avec les outils alimentés par des batteries d'une tension totale de 36 V.

Note : La BL1815 ne peut être utilisée avec les adaptateurs-transfo ceinture de batterie.

ATTENTION:

• Vous devez lire attentivement le manuel d'instructions de l'outil avant l'utilisation.
• Ces adaptateurs-transfo ceinture de batterie est conçu exclusivement pour l'utilisation avec des batteries de 18 V. Ne l'utilisez pas avec des batteries de 14,4 V.
• Installez deux batteries 18 V lors de l'utilisation. Ces adaptateurs-transfo ceinture de batterie ne peut être utilisé avec une seule batterie 18 V.
• N'insérez pas l'adaptateur-transfo ceinture de batterie dans le chargeur. La charge n'est pas possible dans ce cas.

Retrait ou pose des batteries et de l'adaptateur-transfo ceinture de batterie

ATTENTION :

• Mettez toujours l'outil hors tension avant de poser ou de retirer les batteries.
• Tenez fermement l'adaptateur-transfo ceinture de batterie et les batteries lorsque vous remplacez les batteries.
  Vous risquez de vous blesser grièvement et d'abîmer l'adaptateur-transfo ceinture de batterie et les batteries si vous ne les tenez pas fermement.
• Lorsque vous remplacez les batteries alors que l'adaptateur-transfo ceinture de batterie est posé sur l'outil, tenez fermement les batteries et l'outil.
• Lorsque vous retirez l'adaptateur-transfo ceinture de batterie, tenez fermement l'outil et l'adaptateur-transfo. Si vous ne tenez pas fermement l'outil et l'adaptateur-transfo ceinture de batterie, vous risquez de vous blesser grièvement et de les abîmer en les échappant.

Retrait/pose des batteries sur l'adaptateur-transfo ceinture de batterie (Fig. 1)

1. Pour retirer la batterie de l'adaptateur-transfo ceinture de batterie, faites-la glisser hors de adaptateur-transfo tout en faisant glisser le bouton sur la face avant de la batterie.
2. Pour poser la batterie, alignez sa languette sur la rainure à l'intérieur de l'adaptateur-transfo ceinture de batterie, et faites-la glisser en place. Insérez-le toujours à fond, jusqu'à ce qu'il se mette en place avec un léger déclic. Si vous pouvez voir l'indicateur rouge du côté supérieur du bouton, le convertisseur pour batterie n'est pas complètement verrouillé. Insérez-la complètement, jusqu'à ce que l'indicateur rouge ne soit plus visible. Sinon, elle pourrait tomber accidentellement de l'adaptateur-transfo ceinture de batterie, au risque de vous blesser ou de blesser quelqu'un se trouvant près de vous. Ne forcez pas pour poser la batterie. Si elle ne glisse pas facilement, c'est que vous ne l'insérez pas correctement.

Retrait/pose de l'adaptateur-transfo ceinture de batterie sur l'outil (Fig. 2)

1. Pour retirer le convertisseur pour batterie, faites-le glisser hors de l'outil tout en faisant glisser le bouton sur la face avant de l'adaptateur-transfo.
2. Pour poser l'adaptateur-transfo ceinture de batterie, alignez sa languette sur la rainure de l'outil et glissez l'adaptateur-transfo pour le mettre en place. Insérez-la toujours à fond, jusqu'à ce qu'elle se mette en place avec un léger déclic. Si vous pouvez voir l'indicateur rouge du côté supérieur du bouton, l'adaptateur-transfo ceinture de batterie n'est pas complètement verrouillé. Insérez-le complètement, jusqu'à ce que l'indicateur rouge ne soit plus visible. Sinon, il pourrait tomber accidentellement de l'outil, au risque de vous blesser ou de blesser quelqu'un se trouvant près de vous. Ne forcez pas pour poser l'adaptateur-transfo ceinture de batterie. Si l'adaptateur-transfo ceinture de batterie ne glisse pas facilement, c'est que vous ne l'insérez pas correctement.

ATTENTION :

- Évitez de vous pincer les doigts en insérant les batteries et l'adaptateur-transfo ceinture de batterie.

Utiliser ce convertisseur sur les modèles de débroussailleuse sans fil 36 V (Fig. 3)

Pour utiliser l'adaptateur-transfo sur les débroussailleuses sans fil ci-dessus, montez le carter de protection de batterie en option.

Pour poser le carter de protection de batterie en option, placez-le sur la partie saillante de l'outil, puis fixez-le à l'aide de vis.

Pour retirer le carter de protection de batterie en option, dévissez-le et faites le sortir en glissant.

Utiliser ce convertisseur sur les modèles de tronçonneuse BUC250 et UC250D (Fig. 4)

Note :

- Le modèle BUC250, UC250D ne peut être utilisé avec ce convertisseur que si l'étiquette comprend le symbole de convertisseur pour batterie illustré sur la figure.

Indication de la charge restante des batteries (Fig. 5)

Appuyez sur le bouton d'affichage de la charge restante des batteries pour allumer les témoins et indiquer la charge restante des batteries. Les témoins correspondent à chacune des deux batteries.

NOTE :

• Lorsque seul le témoin inférieur clignote pour la batterie 1 ou la batterie 2, cela signifie que la charge restante de la batterie est faible, et l'outil ne fonctionne pas. Le cas échéant, chargez la batterie faible ou remplacez-la par une batterie pleinement chargée. L'outil ne fonctionne pas lorsque l'une ou l'autre des deux batteries est épuisée.
• Pendant ou juste après l'utilisation de l'outil, la charge indiquée peut être légèrement inférieure au véritable niveau de charge.

Lecture de l'indication de charge restante des batteries

Témoins (batterie 1 et batterie 2)			Charge restante ou situation indiquée
: Allumé	: Éteint	: Clignotant
			50% à 100%
			20% à 50%
			0% à 20%
			Chargez la batterie

• Suivant les conditions d'utilisation et la température ambiante, il se peut que la charge restante ne soit pas indiquée correctement.

Exemple d'indication de charge restante (batterie 1 : 80%, batterie 2 : 10%)

Batterie 1 Batterie 2

Indications d'anomalies pendant l'utilisation

Les témoins de charge restante du BCV03 indiquent divers états de fonctionnement.

Témoins				Situation indiquée
			étant
Batterie 1 Batterie 2
				Il y a peut-être un dysfonctionnement du BCV03.
				La fonction de protection s'est activée.
				La fonction de protection s'est activée.
				Chargez la batterie.
				Le BCV03 a détecté une tension anormalement élevée.

1. Dysfonctionnement du BCV03

Lorsque les trois témoins de la batterie 1 et les trois témoins de la batterie 2 cli-gnotent alternativement, cela indique une possibilité de dysfonctionnement sur le BCV03. Contactez votre revendeur ou le centre de ventes Makita le plus près pour faire une demande d'inspection ou de réparation.

1. Fonction de protection du BCV03

Il se peut que le moteur s'arrête automatiquement lorsqu'un outil est utilisé de manière continue à charge élevée. Cet arrêt est causé par la fonction de protection du BCV03, et non par un dysfonctionnement. Si l'outil ne fonctionne pas même si vous activez les interrupteurs, cessez l'utilisation, débranchez l'outil, retirez les batteries du BCV03 et laissez refroidir le BCV03.

1. Fonction de protection de la batterie

Les batteries sont dotées d'une fonction de protection interne qui coupe automatiquement l'alimentation pour prolonger la durée de service de la batterie. Lorsque les situations suivantes se produisent pendant l'utilisation de l'outil, le moteur s'arrête automatiquement ; cela est causé par la fonction de protection de la batterie, et non par un dysfonctionnement.

Lorsque la température des batteries dépasse un certain niveau, le moteur s'arrête automatiquement et demeure arrêté même si vous activez les interrupteurs. Le cas échéant, cessez d'utiliser les batteries, retirez-les du BCV03, et laissez-les refroidir ou chargez-les.

Lorsque la charge restante des batteries est trop basse, le moteur de l'outil s'arrête automatiquement. Si l'outil ne fonctionne pas même si vous activez les interrupteurs, retirez les batteries du BCV03 et chargez-les.

1. Détection de tension anormalement élevée sur le BCV03

Le moteur s'arrête automatiquement quand le BCV03 détecte une tension de batterie anormalement élevée. Cet arrêt est causé par la fonction de protection du BCV03, et non par un dysfonctionnement. Le cas échéant, le moteur reste arrêté même si vous activez les interrupteurs.

Retirez les batteries du BCV03 et utilisez d'autres batteries, d'une tension normale.

NOTE :

Si l'outil s'arrête automatiquement sans aucune indication sur le BCV03

Lorsque l'outil est soumis à une surcharge, l'alimentation s'arrête automatiquement pour prolonger la durée de service de la batterie. Cet arrêt est causé par la fonction de protection des batteries, et non par un dysfonctionnement. De plus le BCV03 n'indique rien dans ce cas, mais il ne s'agit pas d'un dysfonctionnement. Le cas échéant, libérez l'interrupteur et corrigez la cause de la surcharge. Vous pouvez alors utiliser l'outil de nouveau en réactivant l'interrupteur.
