MODE D'EMPLOI FreshAir HDE DOMETIC
FR 36 Climatiseur de toit heavy duty
Instructions de montage et de service
1 Symboles et formats .....37
2 Consignes de sécurité .....37
2.1 Précautions d'usage....38
2.1 Précautions d'usage....38
2.2 Précautions concernant les lignes électriques .....39
2.1 Précautions d'usage....38 2.2 Précautions concernant les lignes électriques....39
3 Conventions du manuel....40
3.1 Informations générales concernant la notice d'installation .....40
3.2 Groupe cible .....40
3.1 Informations générales concernant la notice d'installation .....40 3.2 Groupe cible .....40
4 Usage conforme ....40
4 Usage conforme ....40
5 Contenu de la livraison ....41
5 Contenu de la livraison ....41
5 Contenu de la livraison ....41 6 Installation....41
6.1 Consignes de sécurité concernant l'installation .....41
6.2 Étapes de l'installation .....42
6.1 Consignes de sécurité concernant l'installation .....41 6.2 Étapes de l'installation .....42
6.2.1 Vérifier les conditions de montage....42
6.2.2 Préparer la fixation du climatiseur ..... 43
6.2.4 Monter le climatiseur sur la cabine....44
6.2.5 Raccordement électrique....44
6.2.6 Fixer la plaque d'écoulement ..... 45
6.2.1 Vérifier les conditions de montage....42 6.2.2 Préparer la fixation du climatiseur....43 6.2.3 Poser le joint....43 6.2.4 Monter le climatiseur sur la cabine....44 6.2.5 Raccordement électrique....44 6.2.6 Fixer la plaque d'écoulement....45
7 Utilisation ....46
7 Utilisation ....46
8 Entretien ....46
8 Entretien ....46
9 Entretien ....47
10 Garantie....47
11 Retraitement ....47
12 Caractéristiques techniques .....48
10 Garantie....47 11 Retraitement....47 12 Caractéristiques techniques....48
1 Symboles et formats
AVERTISSEMENT !
Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.
ATTENTION!
Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.
AVIS!
Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.
REMARQUE
Informations complémentaires sur l'utilisation du produit.
▶ Manipulation : ce symbole vous indique une action à effectuer. Les manipulations à effectuer sont décrites étape par étape.
√Ce symbole décrit le résultat d'une manipulation.
Fig. 1 5, page 3 : cette information renvoie à un élément figurant sur une illustration, dans cet exemple à la « position 5 de l'illustration 1 à la page 3 ».
2 Consignes de sécurité
Il est absolument indispensable de lire ce manuel attentivement et dans son intégralité.
Seul un respect scrupuleux des instructions peut garantir la fiabilité du climatiseur de toit et prévenir les risques de dommages matériels ou corporels.
Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :
● des défauts de montage ou de raccordement
- des influences mécaniques et des surtensions ayant endommagé le matériel
- des modifications apportées au produit sans autorisation explicite de la part du fabricant
- une utilisation différente de celle décrite dans la notice
2.1 Précautions d'usage
- La zone de fonctionnement d'accessoires tels que les bras télescopiques, flèches, fourches latérales et autres accessoires des véhicules ne doit pas être limitée.
- N'utilisez le climatiseur de toit que pour l'usage prévu par le fabricant et n'effectuez aucune modification ou transformation de l'appareil.
- Si le climatiseur de toit présente des dommages visibles, il ne doit pas être mis en marche.
- Le climatiseur de toit doit être installé de manière à ce qu'il ne puisse ni se renverser ni tomber.
- Assurez-vous que le climatiseur est protégé du basculement et de la chute de composants.
- Seule une entreprise spécialisée, parfaitement familiarisée avec les dangers et règlements spécifiques à ces manipulations, est autorisée à effectuer l'installation, l'entretien et les réparations éventuelles.
- N'utilisez pas le climatiseur de toit à proximité de liquides inflammables et de gaz.
- Ne faites pas fonctionner le climatiseur de toit si la température extérieure est inférieure à 0 °C.
- En cas d'incendie, n'ouvrez pas le couvercle supérieur du climatiseur de toit et utilisez un agent d'extinction agréé. N'essayez pas d'éteindre l'incendie avec de l'eau.
- Veuillez vous informer auprès du fabricant de votre véhicule si vous devez modifier l'indication de la hauteur du véhicule dans les papiers du véhicule, lorsque vous installez le climatiseur de toit (hauteur de montage 213 mm).
- Débranchez tous les raccordements à l'alimentation électrique avant de procéder à des travaux sur l'appareil (nettoyage, entretien, etc.).
2.2 Précautions concernant les lignes électriques
- Si les lignes électriques doivent traverser des parois à arêtes vives, utilisez des tubes vides ou des passe-câbles.
- Faites cheminer le câblage de manière à éviter tout endommagement pouvant être causé par des pièces coupantes du véhicule.
- Ne faites passer aucune ligne électrique non fixée ou fortement coudée sur des matériaux conducteurs (métal).
- Ne tirez pas sur les lignes électriques.
- Posez et fixez les lignes électriques de manière à ce que les câbles ne puissent pas être endommagés et à ce que personne ne risque de trébucher dessus.
- Le raccordement électrique doit être effectué uniquement par une entreprise spécialisée.
- Protégez le raccordement à la batterie avec 60 ampères.
- Ne posez jamais le câble d'alimentation (câble de batterie) à proximité des lignes de commande ou de signalisation.
- Posez les lignes électriques de telle sorte qu'elles se trouvent à au moins 15 mm des pièces tournantes et à au moins 150 mm des pièces du véhicule chauffant fortement.
- Fixez le jeu de câbles à l'aide des serre-câbles fournis.
- Enfoncez les prises de raccordement compactes jusqu'à ce que les crans de blocage soient fixés.
- Protégez les prises de raccordement dans les zones présentant de fortes éclaboussures (compartiment moteur, bas de caisse) par pulvérisation supplémentaire d'un spray de protection à la cire, par du ruban isolant ou un moyen similaire.
3 Conventions du manuel
3.1 Informations générales concernant la notice d'installation
Ces instructions de montage contiennent des informations et des indications essentielles pour l'installation du climatiseur de toit. Ces informations s'adressent à l'entreprise réalisant l'installation du climatiseur de toit.
Les indications suivantes vous aideront à faire un usage correct de ces instructions de montage :
- Les instructions de montage font partie intégrante de la livraison et doivent être soigneusement conservées.
- Les instructions de montage vous livrent les informations nécessaires au montage et servent également de document de référence si des réparations s'avèrent nécessaires.
- Le fabricant décline toute responsabilité en cas de non respect de ces instructions de montage. Toute forme de réclamation est dans ce cas exclue.
3.2 Groupe cible
Les présentes instructions de montage sont destinées aux monteurs compétents dans le domaine de la technique de climatisation de véhicules.
Elles ne remplacent pas une formation en technique de climatisation de véhicules.
4 Usage conforme
Le climatiseur de toit WAECO FreshAir HDE garantit un refroidissement rapide de la cabine du véhicule et un climat agréable.
Le climatiseur de toit fonctionne par circulation d'air. C'est pourquoi la porte de la cabine et les autres ouvertures existantes doivent rester fermées pendant le fonctionnement.
Le climatiseur de toit ne doit pas être utilisé si des travaux doivent être effectués sur le véhicule lorsque la porte de la cabine est ouverte.
5 Contenu de la livraison
Désignation des pièces Quantité N° de produit
Manuel de montage 1 4445101323
Climatiseur de toit 1
Plaque d'écoulement avec panneau de commande 1
6 Installation
AVIS!
Seule une entreprise spécialisée possédant le savoir-faire nécessaire est habilitée à effectuer l'installation du climatiseur. Les informations suivantes sont destinées à un personnel qualifié, informé des directives et des consignes de sécurité à appliquer.
6.1 Consignes de sécurité concernant l'installation
Les instructions de montage doivent être lues dans leur intégralité avant l'installation du climatiseur.
Lors de l'installation du climatiseur, les consignes et conseils suivants doivent être respectés :
AVERTISSEMENT !
Avant les travaux sur les éléments fonctionnant à l'électricité, assurez-vous qu'ils ne sont pas sous tension.
- D'une manière générale, il faut contrôler avant l'installation si le montage du climatiseur de toit ne risque pas d'endommager des éléments du véhicule ou d'affecter leur fonctionnement. À l'aide de la fig. 1, page 3, vous pouvez contrôler les dimensions du climatiseur installé.
- Lors du montage, il est interdit de modifier de son propre chef les éléments de montage fournis.
- Les orifices d'aération (grille) ne doivent pas être recouverts (distance minimale des autres pièces rapportées : 10 cm).
- Lors du montage et des réparations, respecter les règles correspondantes de la technique.
- Lors de l'installation du climatiseur et du raccordement électrique, conformez-vous aux directives du constructeur.
- Utilisez les outils adaptés pour chaque étape du montage.
- Avant et pendant le perçage, faites attention à la position des faisceaux de câbles, conduites et autres composants.
AVERTISSEMENT !
Avant l'installation du climatiseur de toit, couper l'alimentation électrique au niveau de la batterie du véhicule.
Le non respect de ces consignes entraîne un danger d'électrocution.
ATTENTION!
Une installation non conforme du climatiseur de toit peut endommager l'appareil de manière irréversible et mettre en danger la sécurité de l'utilisateur.
Si le climatiseur de toit n'est pas installé conformément aux instructions d'installation, le fabricant décline toute responsabilité. Cela s'applique aux défauts de fonctionnement et à la sécurité du climatiseur de toit et notamment aux dommages matériels et/ou corporels.
6.2 Étapes de l'installation
AVIS!
- La garantie du fabricant s'applique uniquement aux éléments fournis à la livraison. La garantie devient caduque si le climatiseur est monté avec des éléments étrangers au produit.
- Avant de monter sur le toit du véhicule, assurez-vous que celui-ci est praticable pour les personnes. Le constructeur du véhicule pourra vous renseigner sur les charges de toit autorisées.
- Protégez la partie supérieure de la structure avec un chiffon ou une couverture avant d'installer le climatiseur de toit sur le toit pour éviter les rayures et les dommages.
6.2.1 Vérifier les conditions de montage
Avant le montage, assurez-vous auprès du constructeur du véhicule que la structure de celui-ci est conçue pour le poids statique du climatiseur de toit et les contraintes créées sur le véhicule en mouvement par le climatiseur et par l'environnement de travail (sylviculture, entrepôt, etc). Le fabricant du climatiseur de toit décline toute responsabilité.
Les cabines à toit ouvrant ont en général une structure robuste pour supporter le poids du climatiseur.
Si ce n'est pas le cas et si la structure n'est pas assez rigide pour porter le poids du climatiseur (p. ex. toits en plastique de fibres de verre ou toits présentant déjà des découpes), vous devez vérifier si le toit de la cabine doit être renforcé.
▶ Vérifiez les exigences minimales pour le montage du climatiseur de toit comme :
- Tension du véhicule
- Puissance absorbée
- Puissance du générateur
– Taille et charge admissible de la cabine
▶ Vérifiez la tension de sortie de l'alternateur triphasé (14 – 15 V).
▶ Vérifiez le bon fonctionnement de tous les composants électriques du véhicule.
Si vous constatez des écarts, informez la direction de l'atelier ou le propriétaire du véhicule.
6.2.2 Préparer la fixation du climatiseur
Placez l'installation sur le toit et assurez-vous que la surface du toit de la cabine est plane (fig. 2, page 3).
Vérifiez si les découpes pour l'entrée et la sortie d'air et le montage du couvercle peuvent être exécutées à l'intérieur de la cabine.
▶Retirez le couvercle du climatiseur de toit.
▶ Tracez les six trous de fixation ∅ 10 mm (fig. 3 1, page 4).
▶ Tracez l'ouverture rectangulaire pour l'arrivée d'air (fig. 3 2, page 4).
▶ Tracez l'ouverture rectangulaire pour la sortie d'air (fig. 3 3, page 4).
AVIS!
Vérifiez si des câbles électriques, des habillages ou des équipements du véhicule se trouvent sous le toit.
▶ Percez les trous et pratiquez les ouvertures (fig. 4, page 4).
▶ Protégez les trous et les ouvertures avec un agent anti-oxydant.
Assurez-vous que la surface adhésive pour le joint, située entre le climatiseur et le toit de la cabine, est propre (dépourvue de poussière, d'huile, etc.).
▶ Fixez le silicone d'étanchéité ou un produit équivalent autour des trous et des fentes d'aération pour empêcher l'eau de pénétrer dans la cabine (fig. 5, page 5).
6.2.4 Monter le climatiseur sur la cabine
Placez le climatiseur sur le toit, de sorte que les perçages soient superposés (fig. 6, page 5).
▶ Fixez le climatiseur avec les six vis M8 (fig. 6 1, page 5), avec douze rondelles (fig. 6 2, page 5) et six écrous autotaraudeurs M8 (fig. 6 3, page 5).
AVIS!
Ne dépassez jamais le couple de serrage indiqué. Ce n'est qu'ainsi que vous éviterez un arrachage des douilles taraudées.
▶ Vissez les vis avec un couple de serrage de 8 Nm.
▶ Fixez le tuyau de drainage de l'eau (fig. 7 1, page 6) sur l'installation.
Orientez le flexible de drainage d'eau en le tournant de telle sorte que le condensat puisse être évacué.
6.2.5 Raccordement électrique
AVERTISSEMENT !
- Le raccordement électrique doit être effectué uniquement par un personnel spécialisé possédant les connaissances correspondantes.
- Avant tout travail sur les éléments fonctionnant à l'électricité, assurez-vous qu'ils ne sont pas sous tension.
AVIS!
- Protégez le raccordement au secteur dans le véhicule avec 60 A.
- La batterie doit être en mesure de fournir le courant et la tension (chapitre « Caractéristiques techniques », page 48) nécessaires.
Raccordements dans le climatiseur de toit (fig. 8, page 6)
Choisissez la section minimum du câble de raccordement à l'aide du tableau suivant :
| Longueur de câble | Section minimum pour appareils 12 V | Section minimum pour appareils 24 V, 48 V, 80 V |
| 1 m 16 mm ^2 10 mm ^2 | ||
| 2 m 25 mm ^2 10 mm ^2 | ||
| 3 m 35 mm ^2 16 mm ^2 |
▶ Reliez le câble positif au câble rouge du bloc de raccordement (1).
▶ Reliez le câble négatif au câble noir du bloc de raccordement (2).
Raccordements hors du climatiseur de toit (fig. 9, page 6)
▶ Reliez le connecteur étanche à deux pôles Metri-Pack 280 :
- Position A (1) : positif (rouge), protégé par un fusible de 20 A
- Position B (2) : négatif (noir)
Raccorder le panneau de commande (fig. 10, page 7)
▶ Reliez le connecteur noir à 5 pôles au commutateur de niveau de soufflerie (1).
▶Reliez le connecteur noir à 3 pôles au commutateur de température (2).
▶ Reliez le câble vert au commutateur marche/arrêt (3).
▶ Reliez le câble rouge-noir au commutateur marche/arrêt (3).
6.2.6 Fixer la plaque d'écoulement
AVIS!
Vérifiez avant le montage qu'il n'y a pas de lignes électriques ou de tuyaux entre le toit et la plaque d'écoulement.
▶ Placez la plaque d'écoulement dans la cabine sous le toit (fig. 11, page 7).
Placez la plaque d'écoulement de telle sorte que :
- la grille d'entrée d'air se trouve sous l'ouverture d'entrée d'air (fig. 12 1, page 7) du climatiseur de toit
– les trois buses de sortie d'air se trouvent sous l'ouverture de sortie d'air (fig. 12 2, page 7) du climatiseur de toit
REMARQUE
La longueur des vis de fixation pour la plaque d'écoulement dépend de l'épaisseur de la paroi de la garniture de toit.
Avant le vissage de la plaque d'écoulement, assurez-vous que la longueur des vis ne gène pas le climatiseur de toit.
▶ Sélectionnez les vis de montage (non fournies) en fonction de l'épaisseur du toit et de l'épaisseur du revêtement.
▶ Fixez la plaque d'écoulement (fig. 12, page 7).
7 Utilisation
REMARQUE
Le climatiseur de toit fonctionne par circulation d'air. C'est pourquoi la porte de la cabine et les autres ouvertures existantes doivent rester fermées pendant le fonctionnement.
N'utilisez pas le climatiseur de toit si des travaux doivent être effectués sur le véhicule lorsque la porte de la cabine est ouverte.
Le climatiseur de toit se règle à l'aide du panneau de commande (fig. 13, page 8):
N° Signification
1 Commutateur de niveau de soufflerie
2 Interrupteur marche/arrêt
3 Commutateur de température
Mise en marche du climatiseur (fig. 13, page 8)
▶ Placez le commutateur de niveau de soufflerie (1) sur le niveau 1.
▶ Allumez le climatiseur de toit avec l'interrupteur marche/arrêt (2).
√La LED verte s'allume.
▶ Sélectionnez la température souhaitée avec le commutateur de température (3).
8 E n t r e t i e n
▶Effectuez l'entretien une fois par an.
Remplacez alors le sécheur et le réfrigérant.
▶Vérifiez le bon fonctionnement du climatiseur de toit.
▶Changez le filtre à poussière.
9 E n t r e t i e n
AVIS!
- N'utilisez ni produits abrasifs ni objets durs pour le nettoyage, ceux-ci pouvant endommager l'appareil.
- Ne nettoyez pas le climatiseur de toit avec un nettoyeur haute pression. Toute infiltration d'eau peut endommager le climatiseur.
Nettoyez de temps à autre le boîtier du climatiseur et l'unité de sortie avec un chiffon humide.
Enlevez de temps à autre les feuilles mortes ou autres sources d'encrassement des orifices de ventilation du climatiseur. Veillez à ne pas endommager le climatiseur.
▶Changez le filtre à poussière régulièrement.
▶ Vérifiez régulièrement la fixation de tous les éléments liés au climatiseur.
▶ Vérifiez régulièrement que les conduites de raccordement ne sont pas endommagées et sont bien fixées.
▶ Vérifiez régulièrement l'étanchéité de toutes les ouvertures liées au climatiseur.
10 Garantie
Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.
Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :
- une copie de la facture avec la date d'achat,
- le motif de la réclamation ou une description du dysfonctionnement.
11 Retraitement
▶ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
12 Caractéristiques techniques

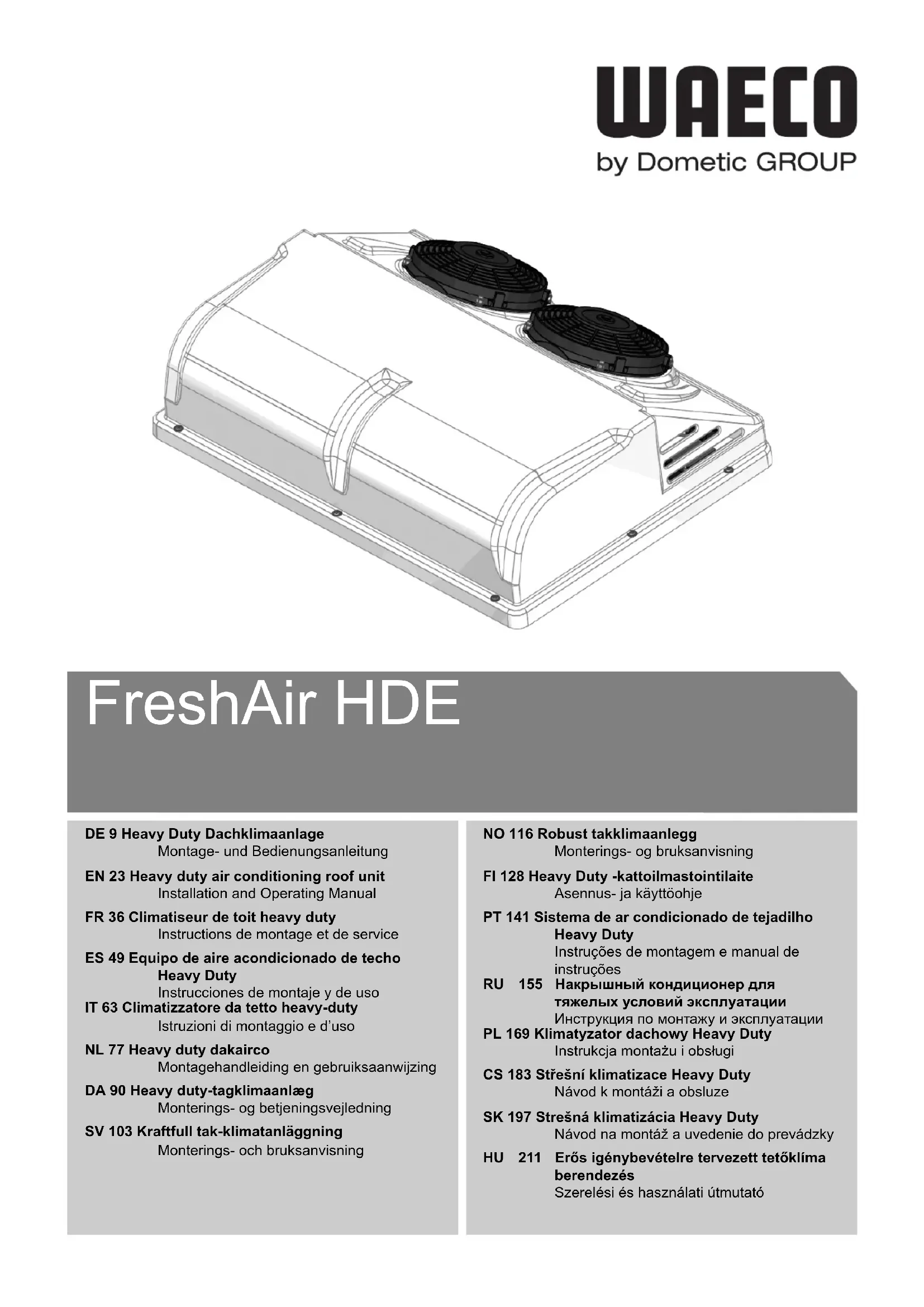

| WAECO FreshAir HDE | ||||
| N° d'article : 8881200126 8881200 | 127 888120012 | 8 8881200129 | ||
| Tension : | 12 V--- | 24 V--- | 48 V--- | 80 V--- |
| Plage de tension : | - | - | 38 – 58 V--- | 65 – 95 V--- |
| Puissance absorbée : | 90 A | 60 A | 30 A | 20 A |
| Puissance minimale du générateur : | 100 A | 90 A | -- | |
| Puissance frigorifique : | 2200 W | 2800 W | 3300 W | 3300 W |
| Compresseur : | électrique | |||
| Technologie à inversion : | oui | |||
| Débit d'air : | 400 m^2/h | |||
| Fluide frigorigène : | R-134a | |||
| Pré-rempli : | oui | |||
| Version : | refroidissement/circulation d'air | |||
| Taille de la cabine : | 2 – 3 m^3 | |||
| Dimensions (L x l x h) : | 766 x 537 x 213 mm | |||
| Poids : | env. 33 kg | |||
Índice
ZA du Pré de la Dame Jeanne
F-60128 Plailly
+33 3 44633500
旦 +33 3 44633518
