Type de produit	Ponceuse orbitale aléatoire pneumatique
Marque	Mirka
Modèle	ROS 550CV
Catégorie	Ponceuse à air comprimé
Utilisation	Ponçage de métaux, bois, pierre, plastique et autres matériaux
Taille du plateau	125 mm (5") ou 150 mm (6") selon modèle
Vitesse à vide	12 000 tr/min
Alimentation	Air comprimé
Pression de travail maximale	6,2 bars (90 psig)
Lubrification	Huile pour outil pneumatique (FK-20, Mobil ALMO 525 ou Shell TORCULA 32)
Poids approximatif	1,5 kg
Matériaux compatibles	Métal, bois, pierre, plastique
Équipements de sécurité requis	Lunettes de sécurité, masque respiratoire, gants de sécurité, protection auditive
Longueur de tuyau maximale recommandée	8 mètres (25 pieds)
Taille d'arrivée d'air minimale	10 mm (3/8 po)
Entretien	Lubrification quotidienne, nettoyage du filtre d'arrivée et du silencieux
Pièces de rechange	Vannes, paliers, silencieux, tampon de support, joints toriques
Réparabilité	Centre de réparations agréé Mirka
Fabricant	KWH Mirka Ltd.
Adresse fabricant	66850 Jeppo, Finlande
Conformité	Directive 2006/42/CE, norme EN ISO 15744:2008

FOIRE AUX QUESTIONS - ROS 550CV Mirka

Quelle pression d'air est recommandée pour la ponceuse Mirka ROS 550CV ?

La pression de travail maximale est de 6,2 bars (90 psig). Il est recommandé de ne pas dépasser cette pression. Utilisez un régulateur pour maintenir la pression constante.

Comment lubrifier correctement la ponceuse ROS 550CV ?

Déconnectez la conduite d'air, versez 2 à 3 gouttes d'huile pour outil pneumatique (comme Fuji Kosan FK-20, Mobil ALMO 525 ou Shell TORCULA 32) dans l'arrivée d'air, puis reconnectez et faites fonctionner l'outil quelques secondes. Si utilisé fréquemment, lubrifiez quotidiennement.

Que faire si la ponceuse manque de puissance ou tourne lentement ?

Vérifiez d'abord que la pression d'air est de 6,2 bars. Ensuite, nettoyez le silencieux et le filtre d'arrivée. Si le problème persiste, remplacez les vannes usées ou contactez un centre de réparation agréé Mirka.

Quelles précautions de sécurité dois-je prendre lors de l'utilisation ?

Portez toujours des lunettes de sécurité, un masque respiratoire, des gants de sécurité et une protection auditive. Ne portez pas de vêtements amples qui pourraient s'emmêler dans les pièces en mouvement. Maintenez les mains éloignées du tampon tournant.

Comment fixer l'abrasif sur le tampon de support ?

Assurez-vous que l'outil est déconnecté de l'arrivée d'air. Sélectionnez un abrasif adapté et centrez-le soigneusement sur le tampon de support avant de le fixer.

Pourquoi ma ponceuse vibre-t-elle excessivement ?

Cela peut être dû à un mauvais tampon, à l'ajout d'un tampon d'interface non conçu pour la machine, ou à une mauvaise lubrification. Démontez et nettoyez la ponceuse, et vérifiez les paliers. Utilisez uniquement des accessoires approuvés par Mirka.

Le tampon de ma ponceuse se colle à la surface de ponçage. Que faire ?

Pour les modèles CV, réduisez l'aspiration dans le système d'aspiration et/ou ajoutez une ou plusieurs rondelles supplémentaires sur l'axe du tampon pour augmenter l'écart.

Comment nettoyer le filtre d'arrivée d'air ?

Retirez le filtre d'arrivée et nettoyez-le avec une solution de nettoyage adaptée. Si la grille ne peut pas être nettoyée correctement, remplacez-la.

Quels types de matériaux puis-je poncer avec la ROS 550CV ?

Cette ponceuse est conçue pour tous types de matériaux : métaux, bois, pierre, plastique, etc. Utilisez un abrasif adapté au matériau.

Où puis-je trouver des pièces de rechange pour ma ponceuse Mirka ?

Contactez un centre de réparations agréé Mirka ou un revendeur agréé. Les pièces de rechange incluent vannes, paliers, silencieux, tampons de support et joints toriques.

MODE D'EMPLOI ROS 550CV Mirka

fr Instructions d'utilisation 44-47

hr Upute za rad 48-51

Déclaration de conformité

KWH Mirka Ltd.

Déclarons de notre seule responsabilité que les produits

Ponceuses orbitales aléatoires de 125 mm (5 po.) & 150 mm (6po.)12.000 rpm (cf. tableau de « Configuration/caractéristiques du produit » pour un modèle particulier) auxquels cette déclaration renvoie sont conformes aux normes suivantes ou autres documents normatifs EN ISO 15744:2008. Suivant les clauses de 89/392/EEC telles qu'amendées par les Directives 91/368/EEC & 93/44/EEC 93/68/EEC et la Directive de consolidation 2006/42/EC

Jeppo 09.03.2016

Instructions pour l'opérateur

Incluse – Veuillez lire et respecter l'utilisation correcte de l'outil, des postes de travail, la mise en service de l'outil, le mode d'emploi, les tableaux de configuration/caractéristiques techniques de l'outil, la page des pièces, la liste des pièces, les ensembles de pièces de rechange pour ponceuses, le guide de résolution de problèmes.

Important

Veuillez lire ces instructions avec attention avant d'installer, d'utiliser, d'entretenir ou de réparer cet outil. Gardez ces instructions en un lieu sûr et accessible.

C€

Fabricant/Fournisseur

KWH Mirka Ltd.

66850 Jeppo, Finlande

Tél.: + 358 20 760 2111

Fax: [phone]

Equipements de sécurité personnels nécessaires

Lunettes de sécurité Masques de respiration

Gants de sécurité Protection des oreilles

Taille d'arrivée d'air recommandée - Minimum

10 mm 3/8 in

Longueur de tuyau maxi- male recommandée

8 meters 25 feet

Pression

Pression de travail max. 6,2 bars 90 psig

Minimum recommandé NA NA psig

Veuillez lire et respecter

1) Les réglementations relatives à la sécurité & la santé dans l'industrie générale, Partie 1910, OSHA 2206, consultable auprès de : Soutien documentaire ; Bureaux d'impression du gouvernement ; Washington DC 20402
2) Code de sécurité des outils à air comprimé, ANSI B186.1 disponible auprès du : American National Standards Institute, Inc. ; 1430 Broadway ; New York, NY 10018
3) Réglementations d'état et locales.

Utilisation correcte de l'outil

Cette ponceuse a été conçue pour le ponçage de tous types de matériaux, à savoir les métaux, le bois, la pierre, le plastique, etc. à l'aide d'un abrasif conçu à cet effet. N'utilisez cette ponceuse pour aucune autre tâche que celles spécifiées sans consulter le fabricant ou un revendeur agréé par le fabricant. N'utilisez pas les tampons de soutien dont la vitesse travail est inférieure à 12.000 rpm de vitesse libre.

Postes de travail

Cet outil a été conçu pour être utilisé en tant qu'outil à main. Il est toujours recommandé que cet outil soit utilisé lorsque vous vous tenez sur un sol solide. Il peut être dans n'importe quelle position mais avant une telle utilisation, l'opérateur doit être dans une position stable et tenir fermement l'appareil et être stable sur ses pieds et être conscient que la ponceuse peut avoir une réaction de torsion. Voir la section « Mode d'emploi »

Mise en service de l'outil

Utilisez une arrivée d'air lubrifiée et propre qui fournira une pression d'air mesurée à l'outil de 6,2 bars/90 PSI bars lorsque l'outil fonctionne avec le levier complètement relevé. Il est recommandé d'utiliser une conduite d'air d'une longueur maximale de 10 mm (3/8 po) X 8 m (25 pieds). Il est recommandé que l'outil soit raccordé à l'arrivée d'air comme le montre la Figure 1.

Ne raccordez pas l'outil au système de conduite d'air sans intégrer une vanne de fermeture de l'air facile à atteindre et à utiliser. L'arrivée d'air devrait être lubrifiée. Il est fortement recommandé qu'un filtre à air régulateur lubrifiant (FRL) soit utilisé comme le montre la Figure 1 car cela fournira de l'air lubrifié et propre à la pression correcte vers l'outil. Les détails concernant ces équipements sont disponibles auprès de votre fournisseur. Si un tel équipement n'est pas utilisé, alors l'outil devrait être lubrifié.

Pour lubrifier manuellement l'outil, déconnectez la conduite d'air et placez 2 à 3 gouttes d'huile de lubrification de moteur pneumatique adaptée comme la Fuji Kosan FK-20, Mobil ALMO 525 ou Shell TORCULA® 32 dans l'extrémité du tuyau (arrivée) de la machine. Reconnectez l'outil à l'arrivée d'air et faites fonctionner l'outil pendant quelques secondes pour permettre à l'air de faire circuler l'huile. Si l'outil est utilisé fréquemment, lubrifiez-le quotidiennement ou lubrifiez-le si l'outil commence à ralentir ou à être moins puissant.

Il est recommandé que la pression d'air au niveau de l'outil soit de 6,2 bars/90 PSI lorsque l'outil fonctionne. L'outil peut fonctionner à des pressions inférieures mais jamais à plus de 6,2 bars/90 psig.

Mode d'emploi

1) Lisez toutes les instructions avant d'utiliser cet outil. L'ensemble des opérateurs doit être totalement formé à son utilisation et conscient de ces règles de sécurité. Tout l'entretien et les réparations doivent être effectués par des personnels formés.
2) Assurez-vous que l'outil est déconnecté de l'arrivée d'air. Sélectionnez un abrasif adapté puis fixez-le bien sur le tampon de support. Soyez prudent centrez l'abrasif sur le tampon de support.
3) Portez toujours les équipements de sécurité nécessaires lorsque vous utilisez cet outil.
4) Lorsque vous poncez, placez toujours la ponceuse au niveau du travail à effectuer puis mettez l'outil en marche. Retirez toujours

5) Retirez toujours l'arrivée d'air vers la ponceuse avant de fixer, d'ajuster ou de retirer l'abrasif ou le tampon de soutien.

6) Adoptez toujours une position stable sur vos pieds et/ou une position stable et soyez conscient de la réaction courbe développée par la ponceuse.

7) Utilisez uniquement des pièces de rechange correctes.

8) Assurez-vous toujours que le matériau à poncer est fermement fixé afin de prévenir son mouvement.

9) Vérifiez régulièrement l'usure du tuyau et des fixations. Ne soulevez pas l'outil par son tuyau ; soyez toujours prudent afin d'empêcher l'outil d'être démarré lorsque vous le transportez avec l'arrivée d'air connectée.

10) La poussière peut être extrêmement inflammable. Veillez à nettoyer ou remplacer le sac d'aspiration chaque jour. Le nettoyage ou le remplacement du sac assure les performances optimales du système.

11) Ne dépassez pas la pression d'air maximale recommandée. Utilisez les équipements de sécurité comme recommandé.

12) L'outil n'est pas isolé électriquement. N'utilisez pas la ponceuse en cas de risque de contact avec du courant électrique, des conduites de gaz, des conduites d'eau,

13) Prenez soin d'éviter l'emmêlement des pièces en mouvement de l'outil avec les vêtements, les cravates, les cheveux, les chiffons de nettoyage, etc. En cas d'emmêlement, cela provoquera l'entraînement du corps vers le travail et les pièces en mouvement de la machine et cela peut être très dangereux.

14) Maintenez les mains à l'écart du tampon tournant pendant l'utilisation.

15) Si l'outil semble mal fonctionner, retirez celui-ci de l'utilisation immédiatement et organisez un entretien et une réparation.

16) Ne laissez pas l'outil en vitesse libre sans prendre de précautions afin de protéger toutes personnes ou objets de la perte des tampons abrasifs.

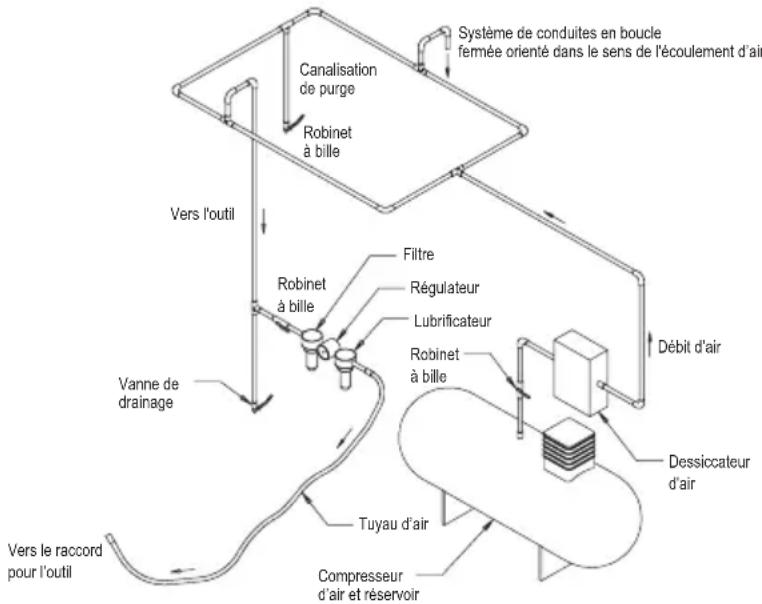


Produit. Configuration/ Caractéristiques : Ponceuse orbitale aléatoire 12.000 rpm

Spécifications soumises à modifications sans préavis.

*Les valeurs indiquées dans le tableau proviennent de tests réalisés en laboratoire conformément aux codes et normes cités et ne suffisent pas à l'évaluation des risques. Les valeurs mesurées sur un lieu de travail particulier peuvent être supérieures aux valeurs déclarées. Les valeurs d'exposition réelles et la quantité de risque ou de dommages subie par une personne est unique pour chaque situation et dépend de l'environnement, de la façon dont l'individu travaille, du matériau particulier sur lequel s'effectue le travail, de la conception du poste de travail ainsi que de la durée d'exposition et de la condition physique de l'utilisateur.

KWH Mirka, Ltd. ne peut pas être tenu pour responsable des conséquences de l'utilisation des valeurs déclarées au lieu des valeurs réelles d'exposition pour

toute évaluation de risque individuelle.

De plus amples renseignements sur la santé et la sécurité au travail peuvent être obtenus sur les sites Internet ci-dessous :

https://osha.europa.eu/en(Europe)

http://www.osha.gov (USA)

Guide de résolution de problèmes

Symptôme Cause potentielle Solution
Puissance faible et/ou vitesse libre faible	Pression d'air insuffisante	Vérifiez la pression de la conduite d'air de la Ponceuse tandis que l'outil fonctionne à vitesse libre. Elle doit être de 6,2 bars (90 psig/620 kPa).
	Silencieux obstrué(s)	Voir la section « Démontage du boîtier » pour le retrait du silencieux. L'article 37 Silencieux peut être rincé vers l'arrière à l'aide d'une solution de nettoyage propre et adaptée jusqu'à ce que tous les contaminants et les obstacles aient été éliminés. Si le Silencieux ne peut pas être correctement nettoyé, veuillez alors le remplacer. Remettez en place l'article 38, Insert du silencieux (Voir la section « Montage du boîtier »).
	Filtre d'arrivée bouché	Nettoyez le Filtre d'arrivée à l'aide d'une solution de nettoyage propre et adaptée. Si la grille ne peut pas être nettoyée, veuillez la remplacer.
	Une ou plusieurs vannes usées ou brisées	Installez un ensemble complet de nouvelles Vannes (toutes les vannes doivent être remplacées pour un fonctionnement correct). Mettez une légère couche d'huile de qualité pour outil pneumatique sur toutes les vannes. Voir « Démontage du moteur » et « Montage du moteur ».
	Fuite d'air interne dans le Boîtier du moteur indiquée par une consommation d'air plus élevée que la normale et une vitesse inférieure à la normale.	Vérifiez l'alignement correct du moteur et l'engagement de la Bague de verrouillage. Détectez toute détérioration du Joint torique dans l'encoche de la Bague de verrouillage. Retirez l'ensemble du moteur puis ré-installez-le. Voir « Démontage du moteur » et « Montage du moteur ».
	Pièces du moteur usées	Remettre le moteur en état. Contactez un Centre de réparations agréé de Mirka.
	Paliers de pivotement usés ou brisés	Remplacez les paliers usés ou brisés. Voir « Balancier de l'arbre et Démontage de l'axe » et "Paliers de l'axe, AirSHIELDTM et montage de l'équilibreur de l'arbre"
Fuite d'air par le Contrôle de vitesse et/ou la Tige de la vanne.	Ressort de vanne, vanne ou siège de vanne sale, brisé ou plié.	Démontez, inspectez puis remplacez les pièces usées ou détériorées. Voir les Etapes 2 et 3 du « Démontage du boîtier » et les Etapes 2 et 3 du « Montage du boîtier ».
Vibration/Utilisation difficile	Mauvais tampon	Utilisez uniquement des tailles et des poids de tampons conçus pour cette machine.
	Ajout d'un tampon d'interface ou de tout autre matériau	Utilisez uniquement l'abrasif et/ou l'interface conçu(e) pour la machine. Ne fixez rien à la surface du tampon de la ponceuse qui n'a pas été conçu spécifiquement pour être utilisé avec le Tampon et la Ponceuse.
	Mauvaise lubrification ou accumulation de débris étrangers.	Démontez la ponceuse puis nettoyez-la dans une solution de nettoyage adaptée. Assemblez la ponceuse. (Voir le « Manuel d'entretien »)
	Palier(s) arrière ou avant ou brisé(s)	Remplacez les paliers usés ou brisés. Voir « Démontage du moteur » et « Montage du moteur ».
	Pour les machines à aspiration, il est possible d'avoir trop d'aspiration pendant le ponçage sur une surface plate faisant que le tampon se colle à la surface de ponçage.	Pour les machines DB ajoutez une/des rondelle(s) supplémentair(s) à l'axe du tampon pour augmenter l'écart entre le tampon et l'étui. Pour les machines CV réduisez l'aspiration dans tout le système d'aspiration et/ou ajoutez une/des rondelle(s) supplémentaire(s) au tampon.
