Kezelői utasításokBenne foglaltatik – Kérjük, olvassa el és tartsa be, A szerszám rendeltetésszerű használata, Munkaállomások, A szerszám üzembe helyezése, Használati utasítás, Termék konfiguráció/Specifikáció táblázatok, Alkatrész oldal, Alkatrész lista, Csiszoló pótalkatrész készlet, Hibaelhárlítási útmutató		FontosAz eszköz üzembe helyezése, működtetése vagy karbantartása elött kérjük, olvassa el figyelmesen ezt a biztonsági és használati utasítást. Tartsa ezt az utasítást biztonságos, hozzáférhető helyen.
Gyártó/szállítóKWH Mirka Kft.Finnország 66850 JeppoTel: [phone]Fax: [phone]		Kötelező személyi védőfelszerelésekVédőszemüveg VédőmaszkVédőkesztyű Fülvédő
Csőrendszer ajánlott minimális átmérője10 mm 3/8 in	Ajánlott maximális tömlőhossz8 méter 25 láb		LégnyomásMaximális üzemi nyomás 6,2 bar 90 psigAjánlott minimum NA NA

Kérjük, olvassa el és tartsa be

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, elérhető: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 elérhető: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Állami és helyi előírások.

A szerszám rendeltetésszerű használata

Ez a csiszoló valamennyi típusú anyag csiszolására alkalmas az arre a célra tervezett csiszolópapírral együtt használva, azaz fém, fa, kő, műanyag stb. A gyártóval vagy a gyártó által meghatalmazott beszállítóval történő egyeztetés nélkül ne használja a csiszolót a rendeltetésétől eltérő célra. Ne használjon olyan csiszolótalpakat, amelyeknek működési sebessége 12.000 rpm alatt van.

Munkaállomások

Az eszközt kéziszerszámként kell használni. A szerszám használata közben mindig ajánlatos szilárd talajon állni. Ez bármilyen pozícióban lehetséges, de még a használat előtt a kezelő vegyen fel egy biztonságos helyzetet a stabil fogás és testhelyzet érdekében, tudatában annak, hogy a csiszoló forgatónyomatékot képes kifejteni. Lásd a „Használati utasítás” erre vonatkozó pontjában.

A szerszám üzembe helyezése

Használjon tiszta, kenőanyaggal (olaj) ellátott levegőforrást, hogy a szerszámon mért 6,2 bar (90 psi) légnyomás a szerszám működése közben, a kar teljesen lenyomott állapotában meglegyen. Jóváhagyott, 10 mm (3/8 in.) átmérőjű és 8 m (25 ft) maximális hosszúságú levegő tömlöt ajánlott használni. A szerszámot az 1. ábra szerint kell a levegőforráshoz csatlakoztatni.

Ne csatlakoztassa a szerszámot a csőrendszerhez anélkül, hogy a sűrített levegős rendszernek ne lenne egy könnyen hozzáférhető és kezelhető levegőelzáró szelepe. A levegőforrás levegőjét olajozni kell. Erősen ajánlott egy levegőszűrő, nyomásszabályzó és olajozó használata az 1. ábrán látható módon, mivel ez biztosítja a tiszta, kenőanyaggal ellátott, megfelelő nyomású levegőt a szerszám számára. Az ilyen berendezésekkel kapcsolatos részletekért forduljon a forgalmazójához. Ilyen berendezések használata nélkül a szerszá-mot manuálisan kell kenni.

A szerszám manuális kenéséhez húzza ki a tömlőt és tegyen 2-3 csepp megfelelő pneumatikus motor kenőolajat, mint a Fuji Kosan FK-20, Mobil ALMO 525 vagy Shell TORCULA ® 32 a szerszám levegő bemeneti nyílásába. Csatlakoztassa vissza a szerszámot a levegőforráshoz és működtesse a szerszámot lassan egy pár másodpercig, hogy a levegő megkeringesse az olajt. Ha a szerszám gyakran van használva, olajozza meg napi rendszerességgel vagy olajozza meg a szerszámot, ha a szerszám lelassul, illetve veszít az erejéből.

Ajánlott, hogy a levegő nyomása a szerszámnál 6,2 bar (90 psi) legyen működés közben. A szerszám képes alacsonyabb nyomáson is működni, de nagyobb soha ne legyen a nyomás 6,2 bar-nál (90 psi-nél).

Használati utasítás

1) A szerszám használata előtt minden utasítást olvasson el. A szerszám használóinak teljes mértékben gyakorlottnak kell lennie a szerszám használatát illetően, és ismerniük kell ezeket a biztonsági szabályokat. Minden szervizt és javítást képzett személyzetnek kell végeznie.
2) Győződjön meg róla, hogy a szerszám nincs csatlakoztatva a levegőforráshoz. Válasszon megfelelő csiszolópapírt és rögzítse a csiszoló talpra. Ügyeljen rá, hogy a csiszolópapír a csiszolótalp közepén helyezkedjen el.
3) A szerszám használata közben mindig viselje a szükséges személyi védőfelszereléseket.

4) Csiszoláskor a szerszámot mindig helyezze a megmunkálandó felületre, és csak azután indítsa be az eszközt. Mindig távolítsa el a szerszámot a munkafelületről mielőtt kikapcsolná azt. Ezzel megelőzheti a munkafelület összekarcolását a csiszolópapír többletsebessege miatt.

5) Mindig távolítsa el a levegőforrást a csiszolópapír vagy csiszolótalp felszerelése, beállítása vagy eltávolítása előtt.

6) Mindig szilárd talajon álljon és/vagy stabil testhelyzetet vegyen fel, illetve legyen tudatában annak, hogy a csiszoló forgatónyomatékot képes kifejteni.

7) Csak megfelelő pótalkatrészeket használjon.

8) Mindig győződjön meg róla, hogy a csiszolandó munkadarab megfelelően rögzítve van, hogy megelőzze annak elmozdulását.

9) Rendszeresen ellenőrizze a tömlő és a szerelvények elhasználódását. Ne vigye a szerszámot a tömlőjénél fogva; mindig legyen óvatos, hogy megelőzze hordozás közben a levegőforrásra csatlakoztatott szerszám beindulását.

10) A por rendkívül gyúlékony lehet. A vákuum egység porgyűjtőjét naponta ki kell tisztítani vagy cserélni. A porgyűjtő tisztítása vagy cseréje is hozzájárul az optimális teljesítményhez.

11) Ne lépje túl az ajánlott maximális levegönyomást. Használjon védőfelszerelést.

12) A szerszám elektromosan nem szigetelt. Ne használja ott, ahol lehetőség van működő elektromossággal, gázcsővel, vízcsővel történő érintkezésre. Ellenőrizze a munkaterületet használat előtt.

13) Ügyeljen rá, hogy elkerülje a ruházat, nyakkendő, haj, tisztító rongyok stb. a szerszám mozgó részeibe történő belegabalyodását. Ha belegabalyodik, a munkadarab és a mozgó alkatrészek irányába húzza a testet, ami nagyon veszélyes lehet.

14) Használat közben tartsa távol a kezét a forgó csiszolótalptól.

15) Ha úgy tűnik, hogy a szerszám meghibásodott, azonnal fejezze be a használatát és intézkedjen a szervizról és a javításról.

16) A személyek és tárgyak védelme érdekében ne működtesse a szerszámot anélkül, hogy megtette volna a szükséges óvintézkedéseket a csiszolópapír vagy a csiszolótalp elvesztése ellen.

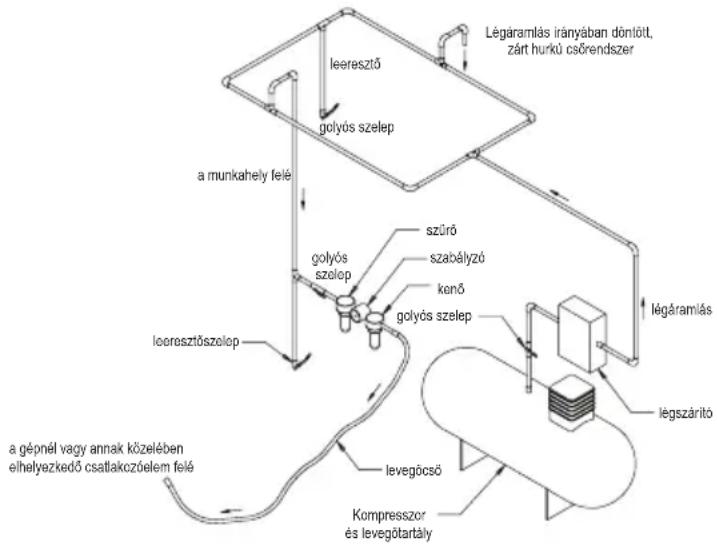


Termék konfiguráció/specifikációk: 12,000 rpm Orbitális csiszoló

Rezgési kilen-gés	Vákuum típus	Csiszoló-talp mérete mm (inch)	Modell szám	Termék nettó súlya kg (pounds)	Magasság mm (inch)	Hossz mm (inch)	*Za-jszint dBA	Teljesít-mény watt (HP)	Levegő igény LPM (scfm)	*Rez-gésszint m/s2	*Bizonyta-lanság K m/s2
2.5 mm (3/32 in.)	Nem vákuu-mos	125 (5) ROS525NV 0,72	(1,59) 82,9 (3,26)	148,4 (5,84)	79,0 209 (0,28)	481	(17) 2,10 1,10
		150 (6) ROS625NV 0,76	(1,68) 82,9 (3,26)	161,1 (6,34)	83,0 209 (0,28)	481	(17) 3,30 1,70
	Központi vákuumos	125 (5) ROS525CV 0,78	(1,72) 87,7 (3,45)	148,4 (5,84)	78,0 209 (0,28)	481	(17) 2,29 0,72
		150 (6) ROS625CV 0,85	(1,87) 82,9 (3,26)	161,1 (6,34)	79,0 209 (0,28)	481	(17) 2,14 0,71
	Öngenerált vákuumos	150 (6) ROS625DB 0,85	(1,87) 82,9 (3,26)	164,1 (6,46)	84,0 209 (0,28)	481	(17) 2,11 0,70
5.0 mm (3/16 in.)	Nem vákuu-mos	125 (5) ROS550NV 0,75	(1,65) 82,9 (3,26)	149,6 (5,89)	80,0 209 (0,28)	481	(17) 2,60 1,30
		150 (6) ROS650NV 0,79	(1,74) 82,9 (3,26)	162,3 (6,39)	79,0 209 (0,28)	481	(17) 3,70 1,90
	Központi vákuumos	125 (5) ROS550CV 0,81	(1,79) 87,7 (3,45)	149,6 (5,89)	75,5 209 (0,28)	481	(17) 2,77 0,77
		150 (6) ROS650CV 0,85	(1,87) 82,9 (3,26)	162,3 (6,39)	78,0 209 (0,28)	481	(17) 2,48 0,74
	Öngenerált vákuumos-Vacuum	125 (5) ROS550DB 0,83	(1,83) 87,7 (3,45)	152,6 (6,01)	83,0 209 (0,28)	481	(17) 2,11 0,70
		150 (6) ROS650DB 0,88	(1,94) 82,9 (3,26)	165,3 (6,51)	83,0 209 (0,28)	481	(17) 2,00 0,69
A zajvizsgálat alapja az EN ISO 15744:2008 szabvány nem elektromos kéziszerszámokra vonatkozó előírása – Zajmérési kód – Üzemi módszer (2. szint), valamint az EN ISO 11203:2009 szabvány: Gépek és berendezések által kibocsátott akusztikus zaj – munkaállomás által kibocsátott hangnyomásszint megállapítása, valamint a hang energiaszintjéből meghatározott egyéb pozíciók.A vibrációs vizsgálat az EN ISO 28927-3 szabvány hordozható kézi szerszámgépekre vonatkozó előírása – Vizsgálati módszer a kibocsátott vibráció értékelésére – szerint történt. 3. rész: Polírozógépek, valamint forgó-, rezgő- és excentercsiszolók.

A specifikációban szereplő adatok előzetes értesítés nélkül megváltoztathatók.

*A táblázatban szereplő értékek laboratóriumi vizsgálatok eredményei, összhangban az említett szabályokkal, szabványokkal és nem elegendőek a kockázatértékeléshez. Egy adott munkahelyen mért értékek magasabbak lehetnek, mint a megadott értékek. A tényleges terhelési szint, a teljes kockázat vagy az egyén által tapasztalt terhelés minden helyzetben egyedi, függ a környezettől, a munkavégzés módjától, a megmunkálandó anyagtól, a munkahely kialakításától, a behatás idejétől, valamint a felhasználó fizikai állapotától. A KWH Mirka Kft. nem tehető felelőssé a következményekért, ha a tényleges terhelési értékek helyett a megadott értékeket használják az egyéni kockázatértékeléshez.

További munkahelyi egészségügyi és biztonsági tájékoztatást a következő címeken kaphat:

https://osha.europa.eu/en (Európa) http://www.osha.gov (USA)

Hibaelhárítási útmutató

Probléma Lehetséges	ok Megoldás
Alacsony teljesítmény és/vagy fordulatszám.	Elégtelen levegőnyomás. Ellenőrizze a levegőnyomást a csiszoló levegő bevezető nyílásánál, a szerszám terheletlen állapotában. Meg kell lennie a 6,2 Bar-nak (90 psig/620 kPa).
	Eltömödött hangtompító(k). Lásd a „Ház szétszerelése” fejezetet a hangtompító eltávolításához. A 37-es számú hangtompító alkatrészt ki lehet öblíteni tiszta, megfelelő tisztítószerrel, míg az összes szennyeződés és dugulás eltávolítódik. Ha a hangtompító nem tisztítható ki, akkor cserélje ki. Cserélje ki a 38-as számú hangtompító betétet (lásd a „Ház összeszerelése” fejezetet).
	Eldugult levegő bevezető nyílás. Tisztítsa ki	a levegő bevezető nyílást megfelelő tisztítószerrel. Ha a nyílás nem tisztítható ki, akkor cserélje ki.
	Egy vagy több kopott vagy törött ventilátor lapát.	Szereljen be egy új ventilátor lapát szettet (a megfelelő müködés érdekében az összes ventilátor lapátot ki kell cserélni). Vonjon be minden ventilátor lapátot minőségi pneumatikus szerszám olajjal. Lásd a „Motor szétszerelése” és a „Motor összeszerelése” fejezeteket.
	Belső levegőszivárgás a motorházban, amely a normálistól magasabb levegőfogyasztást és alacsonyabb sebes-séget idézhet elő.	Ellenőrizze a motor megfelelő helyzetét és a zárógyűrű megfelelő illeszkedését. Ellenőrizze, hogy sérült-e az O-gyűrű a zárógyűrű hornyában. Távolítsa el a motor szerelvényt, majd szerelje vissza. Lásd a „Motor szétszerelése” és a „Motor összeszerelése” fejezeteket.
	Motor alkatrészei elkoptak. Motor nagyjavítás.	Vegye fel a kapcsolatot a hivatalos Mirka márkaszervizzel.
	Kopott vagy törött orsócsapágy. Cserélje ki a kopott vagy törött orsócsapág-yat. Lásd a „Tengely kiegyensúlyozó és orsó szétszerelése” és az „Orsó, AirSHIELDTM és tenge-ly kiegyensúlyozó összeszerelése” fejezeteket.
Levegőszivárgás a fordu-latszám szabályzónál és/vagy a szelepszárnál.	Szennyezett, törött vagy hajlott szele-prugó, szelep vagy szeleptömités.	Szerelje szét, vizsgálja meg és cserélje a kopott vagy sérült alkatrészeket. Lásd a 2-es és 3-as lépést a „Ház szétszerelése” és a „Ház összeszerelése” fejezetekben.
Rezgés/egyenetlen müködés.	Nem megfelelő csiszolótalp. Csak olyan méretű és súlyú csiszolótalpat használ-jon, amelyet az adott géphez terveztek.
	Csiszolótalp adapter vagy más alkatrész hozzáadása.	Csak olyan csiszolópapírokat és/vagy csiszolótalp adaptereket használjon, amelyeket az adott géphez terveztek. Ne tegyen semmit a csiszolótalp felületére, amit nem kifejezetten a talppal és a csiszolóval való használatra terveztek.
	Nem megfelelő kenés, felhelyezés vagy idegen törmelék.	Szerelje szét a csiszolót és tisztítsa ki megfelelő tisztítószerrel. Szerelje össze a csiszolót. (Lásd a „Szerviz utasítás”-ban)
	Kopott vagy törött elülső vagy hátsó motor csapágy(ak).	Cserélje ki a kopott vagy törött csapágyakat. Lásd a „Motor szétszerelése” és a „Motor összeszerelése” fejezeteket.
	A központi vákuumot használó gépeknél előfordulhat a vákuum túlzott megnöve-kedése, amikor sík felületen történik a csiszolás, mert a csiszolótalp hozzátapad a csiszolt felülethez.	Az öngenerált vákuumot használó gépeknél használjon extra alátét(ek)et a csiszolótalp és a köpeny közötti rés növelése érdekében. A központi vákuumot használó gépeknél a vákuum rend-szeren keresztül csökkentse a vákuumot és/vagy adjon hozzá extra alátéteket.
