GEBRUIKSAANWIJZING ROS 550CV Mirka

nl Bedieningsvoorschriften 76-79

no Betjeningsanvisninger 80-83

Overeenkomstigheidsverklaring

Oy KWH Mirka Ab

66850 Jeppo, Finland

verklaart op haar eigen verantwoordelijkheid dat de producten die betrekking hebben op deze verklaring, nl.

Excentrische Schuurmachines 125 mm en 150 mm 12.000 rpm (Zie tabel "Productconfiguratie/Specificaties" voor elk specifiek model), in overeenkomst zijn met de volgende normen of andere normatieve documenten: EN ISO 15744:2008, volgens de bepalingen van 89/392/EEC, zoals gewijzigd door de richtlijnen 91/368/EEC & 93/44/EEC 93/68/EEC, en de consoliderende richtlijn 2006/42/EC

Jeppo 09.03.2016

Plaats en datum van uitgifte

MIRKA

Bedrijf

Stefan Sjöberg, CEO

Gebruiksaanwijzing

Omvat: Lees en volg deze instructies; Correct gebruik van het gereedschap; Werkplaats; Ingebruiksname; Gebruiksaanwijzing; Tabellen productconfiguratie en -specificaties; Onderdelenpagina; Onderdelenlijst; Kits met reserveonderdelen schuurmachine; Storingsgids.

Belangrijk

Lees deze instructies goed door vooraleer het gereedschap te installeren, gebruiken, een onderhoudsbeurt te geven of te repareren. Bewaar deze instructies op een veilige en toegankelijke plaats.

C€

Fabrikant/Leverancier

Oy KWH Mirka Ab

66850 Jeppo Finland

Tel: [phone]

Fax: [phone]

Vereiste persoonlijke veiligheidsuitrusting

Veiligheidsbril Ademmasker

Veiligheidshandschoenen Oorbeschermers

Aanbevolen minimale grootte luchtbuis

10 mm 3/8 in

Aanbevolen maximale lengte slang

8 meters 25 feet

Luchtdruk

Maximale werkdruk 6.2 bar 90 psig Aanbevolen minimum NT NT psig

Lees en volg deze instructies:

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, verkrijgbaar bij: Superintendent of Documents; Government Printing Office; Washington DC 20402, VS
2) Safety Code for Portable Air Tools, ANSI B186.1 verkrijgbaar bij: American National Standards Institute, Inc.; 1430 Broadway; New York, NY 10018, VS
3) Nationale en lokale voorschriften.

Correct gebruik van het gereedschap

Deze schuurmachine schuurt alle soorten materialen, zoals metaal, hout, steen, plastic, enz. Gebruik enkel schuurpapier dat voor deze schuurmachine bedoeld is. Gebruik de schuurmachine niet voor een ander doeleinde zonder eerst de fabrikant of een goedgekeurde verdeler te raadplegen. Gebruik geen reserve-schuurschijven met een onbelast toerental van minder dan 12.000 rpm.

Werkplaats

Het gereedschap dient handbediend te worden. Het is aangeraden het gereedschap enkel te gebruiken wanneer men op een stevige ondergrond staat. Het kan in eender welke positie gebruikt worden, zolang de gebruikers zich ervan vergewissen dat zij op een veilige plaats staan, het werktuig stevig vasthouden en in een stabiele houding staan. Gebruikers moeten bedacht zijn op een tegendraaimoment van de schuurmachine. Zie gedeelte "Gebruiksaanwijzing".

Ingebruiksname

Gebruik een schoon en gesmeerd luchtaanvoersysteem dat zorgt voor een gelijkmatige luchtdruk van 6,2 bar/90 PSI in het werktuig wanneer de hendel volledig ingedrukt wordt. Het is aanbevolen een goedgekeurde luchtbuis te gebruiken met een diameter van 10 mm (3/8 in.) en een maximale lengte van 8 m (25 ft). Het is aan te raden het luchtaanvoersysteem aan te sluiten op het werktuig zoals in Figuur 1.

Sluit het werktuig niet aan op het luchtbuissysteem zonder een luchtafsluitklep bij de hand te hebben die gemakkelijk te gebruiken is. Het luchtaanvoersysteem dient gesmeerd te worden. Het is sterk aanbevolen een FRL te gebruiken. Een FRL is een combinatie van filter, drukregelaar en vernevelaar, die ervoor zorgt dat het apparaat schone, gesmeerde lucht krijgt met de juiste druk, zoals getoond in Figuur 1. Uw leverancier kan u mee gegevens verlenen over dergelijk gereedschap. Als een dergelijk gereedschap niet wordt gebruikt, dient het apparaat manueel gesmeerd te worden.

Om het apparaat manueel te smeren, ontkoppelt u de luchtbuis en doet u 2 of 3 druppels geschikte smeerolie voor pneumatische motoren – vb. Fuji Kosan FK-20, Mobil ALMO 525 en Shell TORCULA® 32 - in de slangaansluiting van de machine (inlaat). Sluit de luchtaanvoer terug aan en laat gedurende enkele seconden het apparaat traag werken zodat de lucht de olie doet circuleren. Als het apparaat vaak gebruikt wordt, smeer het dan dagelijks of wanneer het trager begint te draaien of kracht verliest. Het wordt aangeraden een luchtdruk van 6,2 bar/90 PSI aan te houden in het apparaat tijdens de werking. Het apparaat werkt ook bij een lagere druk, maar mag nooit bij een druk hoger dan 6,2 bar/90 PSI gebruikt worden.

Gebruiksaanwijzing

1) Lees alle instructies voor gebruik. Alle gebruikers moeten zeer goed geïnformeerd zijn over het gebruik en moeten zich bewust zijn van de veiligheidsvoorschriften. Onderhoud en reparaties moeten altijd uitgevoerd worden door opgeleid personeel.
2) Zorg ervoor dat de luchttoevoer naar het apparaat is afgesloten. Kies geschikt schuurpapier en bevestig het met veel zorg precies in het midden van de schuurzool.
3) Draag bij gebruik van het apparaat steeds de vereiste veiligheidsuitrusting.

4) Plaats bij het schuren altijd eerst het apparaat op het oppervlak alvorens het aan te zetten. Neem ook altijd eerst het apparaat weg van het oppervlak voor het af te zetten. Dit voorkomt groeven in het oppervlak door een te snelle beweging van het schuurpapier.

5) Zorg er altijd voor dat de luchttoevoer naar de schuurmachine wordt afgebroken voor u het schuurpapier of schuurschijf aanbrengt, aanpast of verwijdert.

6) Zorg ervoor dat u altijd in een stabiele houding en/positie staat en wees bedacht op een tegendraaimoment van de schuurmachine.

7) Gebruik enkel geschikte reserveonderdelen.

8) Zorg er altijd voor dat het materiaal dat geschuurd moet worden, stevig vastzit, zodat het niet kan bewegen.

9) Controleer de slang en de onderdelen regelmatig op slijtage. Gebruik de slang niet om het apparaat te dragen en let erop dat het apparaat niet in werking wordt gesteld wanneer u het draagt en de luchttoevoer is aangesloten.

10) Stof kan uiterst brandbaar zijn. Reinig of vervang de stofzak dagelijks. De zak schoonmaken of vervangen garandeert ook optimale prestaties.

11) Zorg ervoor dat de aanbevolen maximale luchtdruk niet overschreden wordt. Gebruik de aanbevolen veiligheidsuitrusting.

12) Het apparaat heeft geen elektrische isolatie. Gebruik het apparaat niet wanneer het in contact kan komen met objecten die onder stroom staan, gasleidingen, waterleidingen, enz. Controleer het werkgebied vooraleer u begint.

13) Zorg ervoor dat de bewegende delen van het apparaat niet verstrikt geraken in kleding, stropdassen, haar, schoonmaaklap, enz. Als deze delen verstrikt geraken, zullen ze het lichaam naar het werkobject en de bewegende delen van de machine trekken, wat zeer gevaarlijk kan zijn.

14) Houd tijdens het gebruik de handen op een veilige afstand van de draaiende schijf.

15) Als blijkt dat het apparaat niet goed functioneert, staak dan onmiddellijk het gebruik en maak een afspraak voor onderhoud of reparatie.

16) Als het apparaat onbelast draait, dient u maatregelen te treffen om personen en objecten te beschermen als het schuurpapier of de schijf loskomen.

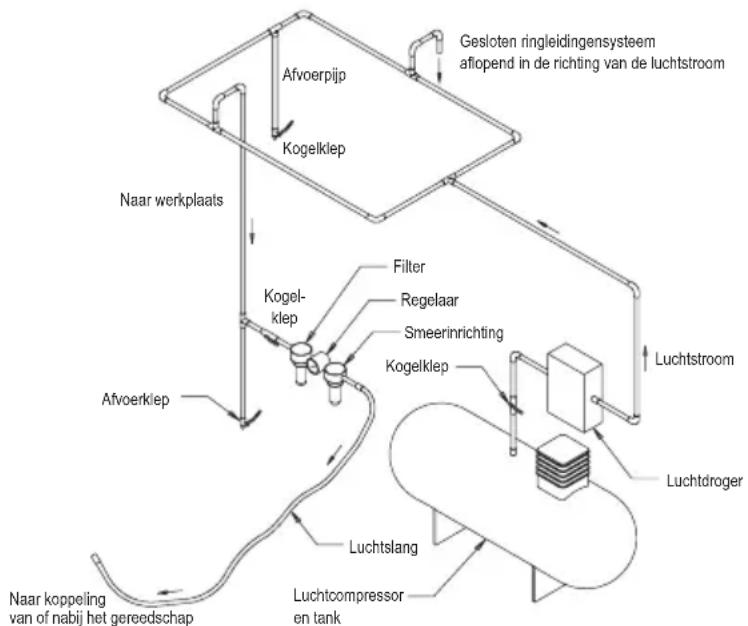


Productconfiguratie en -specificaties: 12.000 rpm Excentrische Schuurmachine

Schuur-cirkel	Zuigtype	Grootte schijf mm (Inch)	Modelnr.	Netto gewicht product kg (lbs)	Hoogte mm (inch)	Lengte mm (inch)	*Geluid-sniveau dBA	Vermogen watt (HP)	Lucht- consumptie LPM (scfm)	*Vi-bratie-niveau m/s2	*Onzeker-heidsfactor K m/s2
2,5 mm (3/32 in.)	Niet-vacuum	125 (5)	ROS525NV	0,72 (1,59) 82,9	(3,26) 148,4	(5,84) 79,0 209	(0,28) 481	(17) 2,10	1,10
		150 (6)	ROS625NV	0,76 (1,68) 82,9	(3,26) 161,1	(6,34) 83,0 209	(0,28) 481	(17) 3,30	1,70
	Centraal vacuum	125 (5)	ROS525CV	0,78 (1,72) 87,7	(3,45) 148,4	(5,84) 78,0 209	(0,28) 481	(17) 2,29	0,72
		150 (6)	ROS625CV	0,85 (1,87) 82,9	(3,26) 161,1	(6,34) 79,0 209	(0,28) 481	(17) 2,14	0,71
	Verster-kte 'Self-Gen Vacuum'	150 (6)	ROS625DB	0,85 (1,87) 82,9	(3,26) 164,1	(6,46) 84,0 209	(0,28) 481	(17) 2,11	0,70
5,0 mm (3/16 in.)	Niet-vacuum	125 (5)	ROS550NV	0,75 (1,65) 82,9	(3,26) 149,6	(5,89) 80,0 209	(0,28) 481	(17) 2,60	1,30
		150 (6)	ROS650NV	0,79 (1,74) 82,9	(3,26) 162,3	(6,39) 79,0 209	(0,28) 481	(17) 3,70	1,90
	Centraal vacuum	125 (5)	ROS550CV	0,81 (1,79) 87,7	(3,45) 149,6	(5,89) 75,5 209	(0,28) 481	(17) 2,77	0,77
		150 (6)	ROS650CV	0,85 (1,87) 82,9	(3,26) 162,3	(6,39) 78,0 209	(0,28) 481	(17) 2,48	0,74
	Verster-kte 'Self-Gen Vacuum'	125 (5)	ROS550DB	0,83 (1,83) 87,7	(3,45) 152,6	(6,01) 83,0 209	(0,28) 481	(17) 2,11	0,70
		150 (6)	ROS650DB	0,88 (1,94) 82,9	(3,26) 165,3	(6,51) 83,0 209	(0,28) 481	(17) 2,00	0,69
De geluidstest is uitgevoerd conform EN ISO 15744:2008 – Niet-elektrisch aangedreven handgereedschap – Geluidmeetcode – Praktijkmethode (klasse 2) en EN ISO 11203:2009 – Akoestiek – Geluid uitgestraald door machines en toestellen - Bepaling van geluidsdrukniveaus op de werkplek en op andere aangegeven plekken.De trillingstest is uitgevoerd conform EN ISO 28927-3 – Draagbare handgereedschappen – Beproevingsmethoden voor de evaluatie van de trillingsemissie – Deel 3: Polijst- en roterende machines, excentrische of pendelende beweging.

Specificaties vatbaar voor wijzigingen zonder voorafgaande bekendmaking.

*De waarden in de tabel zijn het resultaat van laboratoriumtests in overeenstemming met de vermelde normen en voorschriften. Ze zijn niet voldoende voor een risico-evaluatie. Waarden die worden opgemeten in een echte werkomgeving kunnen hoger liggen dan de weergegeven waarden. De eigenlijke waarden en risico's of persoonlijke schade is eigen aan elke situatie en is afhankelijk van de onmiddellijke omgeving, de manier waarop de persoon werkt, het specifieke materiaal waarmee gewerkt wordt, de opstelling van de werkplaats, de werkduur en de fysieke conditie van de gebruiker. KWH Mirka, Ltd. kan niet verantwoordelijk worden gesteld voor de gevolgen als de weergegeven waarden gebruikt worden in plaats van de eigenlijke gebruikswaarden voor elke specifieke risicoanalyse.

Meer informatie over gezondheid en veiligheid bij het werk vindt u op de volgende websites:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Storingsgids
Probleem Mogelijke Oorzaak Oplossing
Laag vermogen en/of laag onbelast toerental	Onvoldoende luchtdruk Controleer de druk in de luchtbuis aan de inlaat van de schuurmachine terwijl het apparaat onbelast werkt. Deze moet 6.2 Bar (90 psig/620 kPa) bedragen.
	Verstopte geluiddemper(s) Zie deel “Demontage van de behuizing” voor de verwijdering van de geluiddemper. Onderdeel 37, de geluiddemper, kan worden uitgespoeld met een geschikte zuivere schoonmaakoplossing tot alle vervuiling en verstopping verwijderd is. Als de geluiddemper niet grondig kan worden schoongemaakt, dient hij vervangen te worden. Vervang onderdeel 38, het inzetstuk voor de geluiddemper (zie deel “Montage van de behuizing”).
	Opgevuld inlaatbescherming Maak de inlaatbescherming schoon met een geschikte zuivere schoonmaakoplossing. Als ze niet schoon wordt, dient ze vervangen te worden.
	Een of meer versleten of gebroken bladen Monteer een complete set van nieuwe bladen. (Voor een goede werking moeten alle bladen vervangen worden). Geef alle bladen een laagje kwaliteitsolie voor pneumatisch gereedschap. Zie: “Demontage van de motor” en “Montage van de motor”.
	Intern luchtlek in de behuizing van de motor dat leidt tot een hoger dan normaal luchtverbruik en een lager dan normaal toerental.	Controleer dat de motor goed is uitgelijnd en dat de sluitring goed werkt. Kijk na of de O-ring in de sluitringgroef beschadigd is. Verwijder de motorassemblage en hermonteer ze weer. Zie: “Demontage van de motor” en “Montage van de motor”.
	Delen van de motor zijn versleten. Laat de motor grondig nakijken. Contacteer een goedgekeurd Mirka Service Center.
	Spindellagers zijn versleten of stuk. Vervang de lagers die versleten of stuk zijn. Zie: “Asstabilisator en demontage van de Spindel” en “Montage van spindellagers, AirSHIELDTM en de asstabilisator”.
Luchtlek door toerentalbediening en/of klepsteel.	Klepveer, klep of klepzitting die vuil, stuk of verbogen zijn.	Demonteer, controleer en vervang de versleten of beschadigde onderdelen. Zie Stap 2 en 3 in “Demontage van de behuizing” en Stap 2 en 3 in “Montage van de behuizing”.
Vibratie of oneven werking Onjuiste schijf Gebruik enkel schijven van de juiste grootte en het juiste gewicht die ontworpen werden voor deze machine.
			Gebruik van interface of ander materiaal. Gebruik enkel schuurpapier en/of een interface die ontworpen werd voor deze machine. Monteer niets op het schijfvlak van de schuurmachine dat niet specifiek ontworpen werd voor deze schijf en schuurmachine.
			Geen goede smering of ophoping van resten.	Demonteer de schuurmachine en maak schoon met een geschikte schoonmaakoplossing. Monteer de schuurmachine. (Zie: “Onderhoudshandboek”)
			Een of meer motorlagers vooraan of achter-aan die versleten of stuk zijn.	Vervang de lagers die versleten of stuk zijn. Zie: “Demontage Motor” en “Montage Motor”.
			Voor machines met stofafzuiging is het mogelijk dat er te sterk gezogen wordt bij het schuren van platte oppervlakken zodat de schijf aan het schuuropervlak blijft hangen.	Voor DB-machines voegt u een of meer extra pasringen toe aan de spindel van de schijf om de ruimte tussen de schijf en de bedekking groter te maken. Voor CV-machines vermindert u het vacuüm door middel van het stofzuigsysteem en/of door extra pasring(en) aan de schijf te monteren.
