Instrucciones para el operador

Incluye – Favor leer y cumplir, Uso apropiado de la herramienta, Estaciones de trabajo, Puesta en servicio de la herramienta, Instrucciones de operación, Tablas de especificaciones y configuración del producto, Hoja de piezas, Lista de piezas, Sets de repuestos para lijadoras, Guía de solución de problemas.

Importante

Lea estas instrucciones cuidadosamente antes de instalar, operar, hacer mantenimiento o reparar esta herramienta. Mantenga estas instrucciones en un lugar seguro y accesible.

C€

Productor/proveedor

KWH Mirka Ltd.

66850 Jeppo, Finlandia

Tel: [phone]

Fax: [phone]

Equipo de seguridad personal requerido:

Protección ocular

Guantes de seguridad

Máscaras de protección

Protección para los oídos

Tamaño recomendado de la línea de aire – mínimo

10 mm 3/8 in

Recomendación del largo máximo de la manguera

8 meters 25 feet

Presión de aire

Presión máxima de trabajo 6,2 bar 90 psig

Mínimo recomendado NA NA psi

Favor leer y cumplir con:

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, disponible de Sup't of Documents; Government Printing Office, Washington DC 20402.
2) Safety Code for Portable Air Tools, ANSI B 186.1 disponible de American National Standards Institute, Inc. 1430, Broadway, New York, NY 10018.
3 Regulaciones locales y del estado

Uso apropiado de la herramienta

Esta lijadora está diseñada para pulir todo tipo de materiales, o sea, metales, madera, piedra, plásticos, etc. usando abrasivos diseñados para tal fin. No use esta lijadora para otro propósito que el especificado sin consultar con el productor o con un proveedor autorizado. No use platos que tengan una velocidad de trabajo de menos de 12000 rpm de velocidad libre.

Estaciones de trabajo

Esta herramienta está hecha para funcionar como herramienta de mano. Siempre es recomendable que se use la herramienta parado sobre un suelo sólido. Puede usarse en cualquier posición, pero el operador debe en todo momento mantener una posición segura con un agarre firme, estar parado firmemente y debe tener en cuenta que la lijadora puede desarrollar una reacción de torsión. Ver la sección de "Instrucciones de operación".

Puesta en servicio de la herramienta

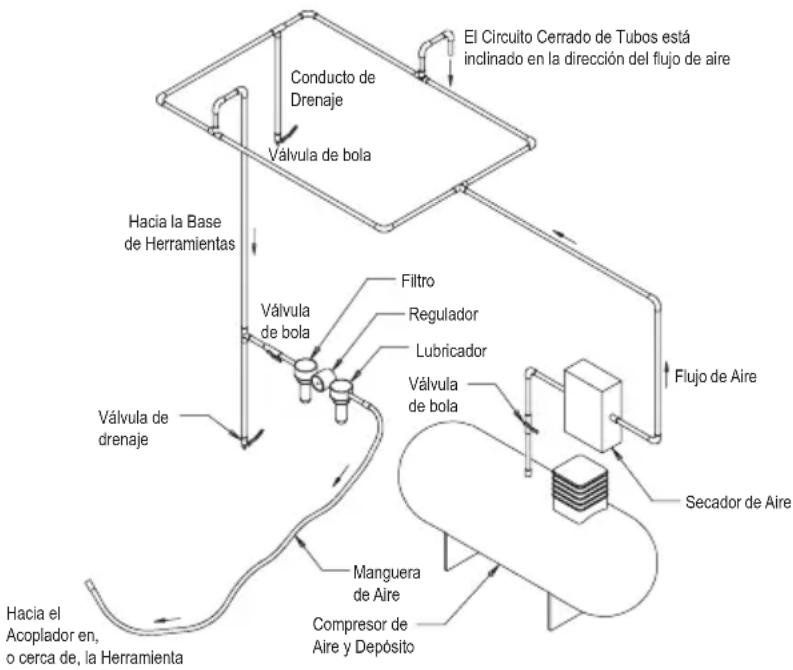

Use una fuente de aire limpia y lubricada que dé una presión de aire medida a nivel de herramienta de 6.2 bar /90 PS/ bar cuando la herramienta está en marcha con la palanca completamente presionada. Se recomienda usar una manguera de aire aprobada de 10 mm (3/8 pulg.) x 8 m (25 pies) de longitud máxima. Se recomienda que la herramienta se acople a la fuente de aire como se muestra en la figura 1.

No conecte la herramienta al sistema de aire sin incorporar una válvula fácil de alcanzar para cortar el flujo de aire. La fuente de aire debe estar lubricada. Es altamente recomendable que se use un filtro de aire, regulador y lubricador (FRL) tal como se indica en la figura 1 ya que esto permitirá proveer aire limpio y lubricado con la presión correcta a la herramienta. La información sobre estos equipos puede ser obtenida de su proveedor. Si no se usa este equipo, la herramienta deberá ser lubricada en forma manual.

Para lubricar la herramienta en forma manual desconecte la manguera de aire y ponga 2 o 3 gotas de aceite lubricante apropiado para motores neumáticos como Fuji Kosan FK-20, Mobil ALMO 525 o Shell TORCULA 32 en la entrada de la manguera a la máquina. Conecte nuevamente la herramienta a la fuente de aire y opere la herramienta lentamente durante unos segundos para permitir que el aire circule por el aceite. Si se usa la herramienta con mucha frecuencia, lubríquela diariamente o lubríquela cuando la herramienta comience a perder fuerza o velocidad.

Se recomienda que la presión del aire a nivel de herramienta sea 6.2 bar/90 PSI mientras la herramienta está en marcha. La herramienta puede funcionar a presiones más bajas pero nunca a más de 6.2 bar (90 psig).

Instrucciones de operación

1) Lea todas las instrucciones antes de usar esta herramienta. Todos los operadores deben estar entrenados en su uso y tener conocimientos de estas reglas de seguridad. Todo servicio y reparación debe llevarse a cabo por personal entrenado.
2) Asegúrese de que la herramienta está desconectada de la fuente de aire. Seleccione un abrasivo apropiado y colóquelo en el plato.
3) Use siempre los equipos de seguridad personal requeridos cuando usa esta herramienta.

4) Cuando vaya a lijar siempre coloque la herramienta sobre la superficie a trabajar y luego arranque la herramienta. Siempre retire la herramienta de la superficie antes de pararla. Esto evitará rayar la superficie debido a velocidad excesiva del abrasivo

5) Desconecte siempre la fuente de aire antes de montar, ajustar o retirar el abrasivo o el plato.

6) Mantenga siempre una postura firme y tenga en cuenta la reacción de torsión desarrollada por la lijadora.

7) Siempre use los repuestos correctos.

8) Asegúrese siempre de que el material a pulir está firmemente sujetado para impedir su movimiento.

9) Revise regularmente la manguera y las conexiones para prevenir el desgaste. No cargue la herramienta por la manguera; siempre tenga cuidado de no arrancar la herramienta cuando ésta se lleva con la manguera de aire conectada.

10) El polvo puede ser muy inflamable. La bolsa de acumulación de polvo deberá ser limpiada o repuesta diariamente. La limpieza o reposición de la bolsa también garantiza el mejor rendimiento posible.

11) No exceda la presión de aire máxima recomendada. Use el equipo de seguridad recomendado.

12) La herramienta no está aislada contra descargas eléctricas. No la use donde haya la posibilidad de que entre en contacto con cables eléctricos, tuberías de gas, tuberías de agua, etc. Revise el

13) Tome precauciones para que las partes movibles de la herramienta no alcancen ropa, pelo, trapos de limpieza, etc. Si se enreda tendrá como consecuencia que el cuerpo sea atraído hacia las partes movibles y puede ser muy peligroso.

14) Mantenga las manos alejadas del plato durante el uso.

15) Si la herramienta parece funcionar mal, suspenda su uso inmediatamente y haga servicio y reparación.

16) No permita que la herramienta funcione libre sin tomar precauciones para proteger a las personas u objetos de la pérdida del abrasivo o del plato.

Producto Configuración/Especificaciones: Lijadora Orbital con Engranajes12,000 rpm

Orbita	Tipo de vacío	Tamaño de plato mm (pulg.)	Número de modelo	Peso neto del producto kg (libras)	Alto mm (pulgada)	Largo mm (pulgada)	*Nivel de ruido dBA	Potencia watts (HP)	Consumo de aire LPM (scfm)	*Nivel de vibración m/s2	*Factor de incertidumbre Km/s2
2,5 mm (3/32 in.)	Sin aspiración	125 (5) R	OS525NV 0,72	(1,59)	82,9 (3,26)	148,4 (5,84) 79	0,209 (0)	28) 481 (17)	2,10 1,10
		150 (6) R	OS625NV 0,76	(1,68)	82,9 (3,26)	161,1 (6,34) 83	0,209 (0)	28) 481 (17)	3,30 1,70
	Aspiración central	125 (5) R	OS525CV 0,78	(1,72)	87,7 (3,45)	148,4 (5,84) 78	0,209 (0)	28) 481 (17)	2,29 0,72
		150 (6) R	OS625CV 0,85	(1,87)	82,9 (3,26)	161,1 (6,34) 79	0,209 (0)	28) 481 (17)	2,14 0,71
	Aspiración auto gen-erada	150 (6) R	OS625DB 0,85	(1,87)	82,9 (3,26)	164,1 (6,46) 84	0,209 (0)	28) 481 (17)	2,11 0,70
5,0 mm (3/16 in.)	Sin aspiración	125 (5) R	OS550NV 0,75	(1,65)	82,9 (3,26)	149,6 (5,89) 80	0,209 (0)	28) 481 (17)	2,60 1,30
		150 (6) R	OS650NV 0,79	(1,74)	82,9 (3,26)	162,3 (6,39) 79	0,209 (0)	28) 481 (17)	3,70 1,90
	Aspiración central	125 (5) R	OS550CV 0,81	(1,79)	87,7 (3,45)	149,6 (5,89) 75	5,209 (0)	28) 481 (17)	2,77 0,77
		150 (6) R	OS650CV 0,85	(1,87)	82,9 (3,26)	162,3 (6,39) 78	0,209 (0)	28) 481 (17)	2,48 0,74
	Aspiración auto gen-erada	125 (5) R	OS550DB 0,83	(1,83)	87,7 (3,45)	152,6 (6,01) 83	0,209 (0)	28) 481 (17)	2,11 0,70
		150 (6) R	OS650DB 0,88	(1,94)	82,9 (3,26)	165,3 (6,51) 83	0,209 (0)	28) 481 (17)	2,00 0,69
El test de ruido se ha llevado a cabo conforme a la norma EN ISO 15744:2008 – Herramientas portátiles no eléctricas – Código de medición del ruido – Método técnico (grado 2) y EN ISO 11203:2009 Acústica – Ruido emitido por maquinarias y equipos – Establecimiento de los niveles de presión de sonido emitidos en una zona de trabajo y otras posiciones indicadas por el nivel de potencia del sonido.El test de vibración se ha llevado a cabo conforme a la norma EN ISO 28927-3 Herramientas portátiles eléctricas – Medición de la vibración del asa — Parte 3: Pulidoras y lijadoras rotatorias, orbitales y rotororbitales.

Las especificaciones pueden estar sujetas a cambio sin previo aviso.

*Los valores estipulados en la tabla vienen de pruebas de laboratorio realizados en conformidad con códigos y estándares preestablecidos y no son suficientes para evaluar el riesgo. Los valores medidos en un lugar de trabajo específico pueden ser más altos que los valores declarados. Los valores efectivos expuestos y la cantidad de riesgo o daño sufrido por un individuo son únicos para cada situación y depende del medio ambiente, la forma en que cada individuo trabaja, el material específico usado, la posición de trabajo, así como al tiempo de exposición y la condición física del usuario. KWH Mirka, Ltd. no es responsable por las consecuencias de usar valores declarados en vez de valores reales de exposición para cualquier evaluación de riesgo.

Más información sobre salud ocupacional y seguridad pueden ser obtenidos de los siguientes sitios en la red:

https://osha.europa.eu/en (Europa)

http://www.osha.gov)

GUIA DE DETECCIÓN DE PROBLEMAS

Síntomas Posibles causas Solución
Bajo poder y baja velocidad en vacío Presión de aire insuficiente Revise la línea de presión de aire en la entrada a la lijadora mientras la herramienta está funcionando en vacío. Tiene que ser 6.2 Bar (90 psig/620 kPa).
			Filtro de entrada obstruido Limpie el filtro de entrada con una solución limpia y adecuada. Si el filtro no queda limpio, cámbielo.
Una o más veletas rotas o desgasta-das	Instale un juego completo de veletas nuevas (todas las veletas tienen que ser cambiadas para un funcionamiento correcto). Cubra todas las veletas con aceite de buena calidad para herramientas neumáticas. Ver “Desmontaje del motor” y “Montaje del motor”.

http://www.osha.gov (Estados Unidos)
