Typ produktu	Pneumatyczna szlifierka mimośrodowa
Marka	Mirka
Model	ROS 550CV
Kategoria	Szlifierka pneumatyczna
Zastosowanie	Szlifowanie metali, drewna, kamienia, plastiku i innych materiałów
Rozmiar talerza	125 mm (5") lub 150 mm (6") w zależności od modelu
Prędkość obrotowa na biegu jałowym	12 000 obr/min
Zasilanie	Sprężone powietrze
Maksymalne ciśnienie robocze	6,2 bara (90 psig)
Smarowanie	Olej do narzędzi pneumatycznych (FK-20, Mobil ALMO 525 lub Shell TORCULA 32)
Przybliżona waga	1,5 kg
Kompatybilne materiały	Metal, drewno, kamień, plastik
Wymagane wyposażenie ochronne	Okulary ochronne, maska oddechowa, rękawice ochronne, ochrona słuchu
Maksymalna zalecana długość węża	8 metrów (25 stóp)
Minimalny rozmiar przyłącza powietrza	10 mm (3/8 cala)
Konserwacja	Codzienne smarowanie, czyszczenie filtra wlotowego i tłumika
Części zamienne	Zawory, łożyska, tłumiki, talerz podtrzymujący, o-ringi
Naprawialność	Autoryzowany serwis Mirka
Producent	KWH Mirka Ltd.
Adres producenta	66850 Jeppo, Finlandia
Zgodność	Dyrektywa 2006/42/WE, norma EN ISO 15744:2008

Często zadawane pytania - ROS 550CV Mirka

Jakie ciśnienie powietrza jest zalecane dla szlifierki Mirka ROS 550CV?

Maksymalne ciśnienie robocze wynosi 6,2 bara (90 psig). Zaleca się nie przekraczać tego ciśnienia. Użyj regulatora, aby utrzymać stałe ciśnienie.

Jak prawidłowo smarować szlifierkę ROS 550CV?

Odłącz przewód powietrza, wlej 2-3 krople oleju do narzędzi pneumatycznych (np. Fuji Kosan FK-20, Mobil ALMO 525 lub Shell TORCULA 32) do wlotu powietrza, następnie podłącz i uruchom narzędzie na kilka sekund. Jeśli używane często, smaruj codziennie.

Co zrobić, jeśli szlifierka traci moc lub działa wolno?

Najpierw sprawdź, czy ciśnienie powietrza wynosi 6,2 bara. Następnie wyczyść tłumik i filtr wlotowy. Jeśli problem nie ustąpi, wymień zużyte zawory lub skontaktuj się z autoryzowanym serwisem Mirka.

Jakie środki ostrożności należy zachować podczas użytkowania?

Zawsze noś okulary ochronne, maskę oddechową, rękawice ochronne i ochronniki słuchu. Nie noś luźnej odzieży, która mogłaby zaplątać się w ruchome części. Trzymaj ręce z dala od obracającego się talerza.

Jak zamocować materiał ścierny na talerzu podtrzymującym?

Upewnij się, że narzędzie jest odłączone od dopływu powietrza. Wybierz odpowiedni materiał ścierny i dokładnie go wycentruj na talerzu podtrzymującym przed zamocowaniem.

Dlaczego moja szlifierka nadmiernie wibruje?

Może to być spowodowane uszkodzonym talerzem, dodaniem talerza pośredniego nieprzeznaczonego do maszyny lub niewłaściwym smarowaniem. Rozmontuj i wyczyść szlifierkę oraz sprawdź łożyska. Używaj tylko akcesoriów zatwierdzonych przez Mirka.

Talerz mojej szlifierki przykleja się do powierzchni szlifowanej. Co zrobić?

W modelach CV zmniejsz ssanie w systemie odsysania i/lub dodaj jedną lub więcej dodatkowych podkładek na osi talerza, aby zwiększyć odstęp.

Jak wyczyścić filtr wlotowy powietrza?

Wyjmij filtr wlotowy i wyczyść go odpowiednim środkiem czyszczącym. Jeśli siatki nie można dokładnie wyczyścić, wymień ją.

Jakie materiały mogę szlifować za pomocą ROS 550CV?

Ta szlifierka jest przeznaczona do wszystkich rodzajów materiałów: metali, drewna, kamienia, plastiku itp. Użyj materiału ściernego odpowiedniego do danego materiału.

Gdzie mogę znaleźć części zamienne do mojej szlifierki Mirka?

Skontaktuj się z autoryzowanym serwisem Mirka lub autoryzowanym sprzedawcą. Części zamienne obejmują zawory, łożyska, tłumiki, talerze podtrzymujące i o-ringi.

INSTRUKCJA OBSŁUGI ROS 550CV Mirka

pl Instrukcje dot. użytkowania 84-87

Deklaracja zgodności

KWH Mirka Ltd.

niniejszym oświadczamy na wyłączną własną odpowiedzialność, że wyroby:

pneumatyczne szlifierki mimośrodowe random 125 mm (5") and 150 mm (6") 12,000 rpm (dane konkretnego modelu podano w tabeli Konfiguracja / specyfikacja wyrobu), których dotyczy niniejsza deklaracja, spełniają wymagania następujących norm lub innych dokumentów normatywnych: EN ISO 15744:2008, zgodnie z przepisami 89/392/EWG wraz z poprawkami wprowadzonymi przez Dyrektywy 91/368/EWG, 93/44/EWG i 93/68/EWG oraz dyrektywę konsolidującą 2006/42/WE

Jeppo 09.03.2016

MIRKA

Miejsce i data wydania Firma Stefan Sjöberg, Dyrektor Generalny

Instrukcja obsługi

Zawiera: istotne informacje i ostrzeżenia, instrukcję prawidłowej eksploatacji, opis miejsca pracy, opis czynności poprzedzających rozpoczęcie eksploatacji narzędzia, instrukcję obsługi, opis konfiguracji i specyfikację urządzenia, wykaz części, opis zestawów części zamiennych do szlifierek, czynności diagnostyczne

Uwaga

Przed przystąpieniem do montażu, użytkowania lub konserwacji narzędzia należy się dokładnie zapoznać z treścią niniejszej instrukcji dotyczącej bezpieczeństwa. Instrukcję przechowywać w miejscu łatwo dostępnym.

Producent / Dostawca

KWH Mirka Ltd.

66850 Jeppo, Finland

Tel: + 358 20 760 2111

Fax: [phone]

Niezbędne środki ochrony osobistej

Gogle ochronne Maska pyłowa

Rękawice ochronne Oślona uszu

Zalecana średnica mini- malna przyłącza pneuma- tycznego

10 mm 3/8 cala

Zalecana maksymalna długość węża

8 metrów 25 stóp

Ciśnienie pneumatyczne

Maksymalne ciśnienie robocze 6.2 bar 90 psig Zalecane minimum n/d n/d

Przeczytać i przestrzegać

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, do uzyskania w: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 do uzyskania w: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Przepisy obowiązujące w poszczególnych krajach.

Prawidłowa eksploatacja narzędzia

Szlifierka przeznaczona jest do szlifowania materiałów wszystkich typów, tj. metali, drewna, kamienia, tworzyw sztucznych itp. przy użyciu przeznaczonej do tego celu warstwy ściernej. Nie stosować narzędzia do celów innych niż wymienione bez uzyskania porady producenta lub autoryzowanego przezeń sprzedawcy. Stosować talerze oporowe dostosowane do pracy z minimalną prędkością swobodną 12000 obr/min.

Miejsce pracy

Jest to narzędzie ręczne. Pracując przy jego użyciu należy w miarę możliwości stać na stabilnym podłożu. Narzędzie można trzymać w dowolnej pozycji, warunkiem jest mocny chwyt i właściwe oparcie nóg obsługującego. Należy pamiętać, że generowany przez szlifierkę moment obrotowy może oddziaływać na operatora. Patrz: Instrukcja obsługi.

Stosować oczyszczone, naolejone powietrze, o ciśnieniu na wejściu szlifierki 6,2 bar – pomiar przy włączonym na maksymalne obroty narzędzi. Zaleca się stosowanie certyfikowanych węży pneumatycznych 10 mm (3/8") o długości maksymalnej 8 m. Podłączenie narzędzia do instalacji pneumatycznej według rys. 1. Nie podłączać narzędzia do instalacji pneumatycznej, jeżeli nie ma możliwości korzystania ze znajdującego się w łatwo dostępnym miejscu zaworu odcinającego. Stosować powietrze naolejone. Zdecydowanie zaleca się stosowanie konfiguracji przedstawionej na rys. 1, z filtrem, regulatorem i naolejaczem powietrza – zapewnia to uzyskanie czystego i naolejonego prawidłowo powietrza pod odpowiednim z punktu widzenia wymagań narzędzia ciśnieniem. Więcej informacji dotyczących tych elementów poda sprzedawca. Jeśli nie planuje się korzystania z przedstawionego osprzętu, narzędzie należy smarować ręcznie.

Ręczne smarowanie szlifierki: odłączyć przewód pneumatyczny, wprowadzić 2 do 3 kropli oleju pneumatycznego, np. Fuji Kosan FK-20, Mobil ALMO 525 lub Shell TORCULA® 32 do przyłącza pneumatycznego narzędzia. Po podłączeniu do instalacji pneumatycznej uruchomić szlifierkę na kilka sekund na niskich obrotach – powietrze rozprowadzić wówczas olej. Przy częstym używaniu narzędzia, smarowanie powinno się odbywać codzienie. Narzędzie należy nasmarować razie spowolnienia rozruchu lub spadku obrotów.

Zalecane ciśnienie przy narzędziu to 6,2 bara, pomiar przy narzędziu włączonym. Szlifierka działa też przy niższych ciśnieniach, jednak wartości 6.2 bara nie należy przekraczać.

Instrukcja obsługi

1) Przed przystąpieniem do użytkowania narzędzia należy się zapoznać z cała instrukcją. Każdy obsługujący musi być w pełni przeszkolony w zakresie użycia i bezpieczeństwa obsługi narzędzia. Wszelkie czynności konserwacyjne mogą prowadzić jedynie pracownicy odpowiednio przeszkoleni.
2) Odlączyć narzędzie od zasilania pneumatycznego. Wybrać odpowiedni materiał ścierny i założyć na talerzu oporowym. Starannie wyosiować materiał ścierny na talerzu.
3) Przy pracy z użyciem narzędzia zawsze stosować odpowiednie osobiste środki BHP.
4) Podczas szlifowania najpierw należy położyć narzędzie na elemencie, i dopiero wówczas można je

włączyć. Przed zatrzymaniem narzędzia najpierw należy je zdjęć ze szlifowanej powierzchni. Zapobiega to powstawaniu nierówności na szlifowanej powierzchni.

5) Przed nakładaniem, regulowaniem lub zdejmowaniem warstwy ściernej lub talerza oporowego należy zawsze odłączać narzędzie od zasilania pneumatycznego.

6) Zawsze zadbać o właściwe oparcie stóp i / lub pozycję ciała, uważać na wywierany na operatora wpływ momentu obrotowego narzędzia.

7) Stosować tylko właściwe części zamienne.

8) Szlifowany element musi być zawsze prawidłowo zamocowany, nieruchomozy.

9) Regularnie sprawdzać przewód pneumatyczny i przyłącza pod kątem ewentualnych oznak zużycia. Przenosząc urządzenie nie trzymać za przewód. Uważać, by przy przenoszeniu narzędzia podłączonego do instalacji pneumatycznej nie doszło do jego przypadkowego uruchomienia.

10) Pył ma własności palne. Należy codziennie czyścić i wymieniać worek pyłowy w układzie odciągowym. Czyszczenie i wymiana worka przekłada się też na optymalizację wydajności narzędzia.

11) Nie przekraczać dopuszczalnego ciśnienia sprężonego powietrza. Stosować odpowiednie zabezpieczenia zgodnie z zaleceniami.

12) Narzędzie nie jest izolowane elektrycznie. Nie używać w okolicznościach, gdzie zachodzi zagrożenie zetknięcia z pozostającymi pod napięciem elementami elektrycznymi, rurami gazowymi, instalacją wodną itp. Przed przystąpieniem do pracy sprawdzić warunki.

13) Należy zachować odpowiednie środki ostrożności w celu zapobieżenia wplątaniu elementów ubioru, włosów, używanych do czyszczenia ściereczek itp. w ruchome elementy narzędzia, Grozi to wciągnięciem części ciała w pobliżu ruchomych elementów i stanowi zagrożenie dla zdrowia.

14) Nie dotykać materiału ściernego przy włączonym urządzeniu.

15) W razie stwierdzenia objawów nieprawidłowości, narzędzie należy natychmiast wycofać z użycia i przekazać do serwisu i naprawy.

16) Jeżeli narzędzie pracuje bez obciążenia, należy zagwarantować odpowiednie środki bezpieczeństwa w razie zerwania elementu ściernego.

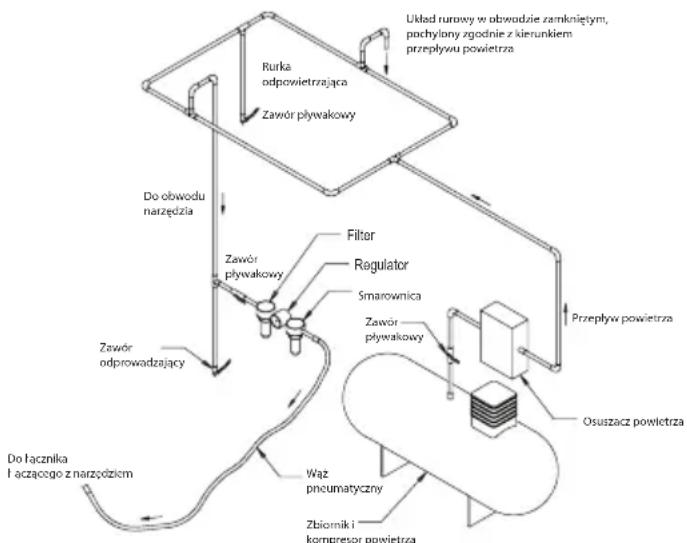


Konfiguracja i specyfikacja szlifierki mimośrodowej random 12,000 obr./min

Mimośród S	sanie	Średnica talerza mm (cale)	Model	Waga netto kg (funty)	Wysokość mm (cale)	Długość mm (cale)	* Hałas dBA	Moc W (KM)	Pobór powietrza l/min (scfm)	Poziom wibracji* m/s2	Niepewność K* m/s2
2.5 mm (3/32")	brak	125 (5) RC	S525NV 0.72	(1.59) 82.9 (3.26)	148.4 (5.84)	79,0 209 (0.28)	481	(17) 2,10 1,10
		150 (6) RC	S625NV 0.76	(1.68) 82.9 (3.26)	161.1 (6.34)	83,0 209 (0.28)	481	(17) 3,30 1,70
	centralne	125 (5) RC	S525CV 0.78	(1.72) 87.7 (3.45)	148.4 (5.84)	78,0 209 (0.28)	481	(17) 2,29 0,72
		150 (6) RC	S625CV 0.85	(1.87) 82.9 (3.26)	161.1 (6.34)	79,0 209 (0.28)	481	(17) 2,14 0,71
	własne	150 (6)	ROS625DB	0.85 (1.87)	82.9 (3.26)	164.1 (6.46)	84,0	209 (0.28)	481 (17)	2,11	0,70
5.0 mm (3/16")	brak	125 (5) RC	S550NV 0.75	(1.65) 82.9 (3.26)	149.6 (5.89)	80,0 209 (0.28)	481	(17) 2,60 1,30
		150 (6) RC	S650NV 0.79	(1.74) 82.9 (3.26)	162.3 (6.39)	79,0 209 (0.28)	481	(17) 3,70 1,90
	centralne	125 (5) RC	S550CV 0.81	(1.79) 87.7 (3.45)	149.6 (5.89)	75,5 209 (0.28)	481	(17) 2,77 0,77
		150 (6) RC	S650CV 0.85	(1.87) 82.9 (3.26)	162.3 (6.39)	78,0 209 (0.28)	481	(17) 2,48 0,74
	własne	125 (5) RC	S550DB 0.83	(1.83) 87.7 (3.45)	152.6 (6.01)	83,0 209 (0.28)	481	(17) 2,11 0,70
		150 (6) RC	S650DB 0.88	(1.94) 82.9 (3.26)	165.3 (6.51)	83,0 209 (0.28)	481	(17) 2,00 0,69
Pomiar hałasu został przeprowadzony zgodnie z wymogami standardu EN ISO 15744:2008 dotyczącego sterowanych ręcznie narzędzi z napędem nieelektrycznym – pomiar hałasu – metoda techniczna (klasa 2) oraz normy EN ISO 11203:2009 dotyczącej akustyki – Hałas emitowany przez maszyny i urządzenia – Wyznaczanie poziomów ciśnienia akustycznego emisji na stanowisku pracy i w innych określonych miejscach na podstawie poziomu mocy akustycznej.Pomiar wibracji został przeprowadzony zgodnie z wymogami normy EN ISO 28927-3, Narzędzia z napędem – Metody badawcze określenia emisji drgań – Część 3: Polerki oraz szlifierki rotacyjne, orbitalne i orbitalne specjalne

Parametry mogą ulec zmianie bez uprzedzenia.

*Podane w powyższej tabeli wartości opierają się na wynikach badań laboratoryjnych, przeprowadzonych zgodnie z odpowiednimi przepisami i normami, i jako wartości laboratoryjne nie stanowią wystarczającej podstawy do dokonania oceny ewentualnych zagrożeń. Wartości zmierzone w danym miejscu pracy mogą być wyższe od podanych. Rzeczywiste wartości oznaczające narażenie na niekorzystne czynniki i poziom zagrożenia jest inny dla każdej konkretnej sytuacji i uzależniony od warunków otoczenia, sposobu pracy danej osoby, właściwości obrabianego materiału, jak również od czasu ekspozycji i stanu fizycznego użytkownika narzędzia. KWH Mirka, Ltd. nie ponosi odpowiedzialności za następstwa zastosowania przy ocenie zagrożeń w konkretnych warunkach wartości podanych wyżej zamiast rzeczywistych, występujących w danych okolicznościach. Dodatkowe informacje dotyczące bezpieczeństwa i higieny pracy można uzyskać na stronie

https://osha.europa.eu/en (Europe) http://www.osha.gov (USA).
