4CHR3 - Maison intelligente Sonoff - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur intelligent Wi-Fi 4 canaux
Marque	Sonoff
Modèle	4CHR3 (également 4CHPROR3)
Dimensions	145 x 90 x 34 mm
Poids	Moins de 1 kg
Alimentation	100-240 V AC, 50/60 Hz (version PRO : également DC 9-23 V)
Charge maximale par canal	10 A / 2200 W
Charge maximale totale	16 A / 3500 W (4CHR3) ; 40 A / 8800 W (4CHPROR3)
Connectivité	Wi-Fi IEEE 802.11 b/g/n 2,4 GHz
Systèmes d'exploitation	Android et iOS
Température de fonctionnement	-10 °C à 40 °C
Matériau	PC V0 (ignifuge)
Fréquence radio (modèle PRO uniquement)	433,92 MHz (télécommande)
Fonctions principales	Commande à distance via application, programmation, contrôle vocal, partage familial, scènes intelligentes, verrouillage, inter-verrouillage, état de mise sous tension, ajout de caméra, contrôle LAN
Application mobile	eWeLink (gratuite)
Installation	Hauteur recommandée inférieure à 2 m
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de produits abrasifs
Sécurité	Couper l'alimentation avant installation ; faire appel à un professionnel qualifié pour le câblage
Pièces détachées et réparabilité	Contacter le revendeur ou un professionnel qualifié ; aucune pièce détachée fournie par le fabricant
Garantie	Consulter la notice complète

FOIRE AUX QUESTIONS - 4CHR3 Sonoff

Pourquoi mon appareil reste-t-il hors ligne ?

Après l'ajout, l'appareil peut prendre 1 à 2 minutes pour se connecter. Si le problème persiste, vérifiez les indications du voyant Wi-Fi bleu : s'il clignote une fois par seconde, le Wi-Fi n'est pas connecté (mot de passe incorrect, distance trop grande, interférences, Wi-Fi 5G non pris en charge, filtrage MAC activé). S'il clignote deux fois par seconde, l'appareil est connecté au Wi-Fi mais pas au serveur (réseau instable).

Comment coupler l'appareil avec l'application eWeLink ?

Après avoir allumé l'appareil, il entre en mode d'association rapide (Touch) : le voyant Wi-Fi clignote deux fois rapidement puis une fois lentement. Ouvrez l'application, tapez sur « + », sélectionnez « Appairage rapide » et suivez les instructions. Si le mode rapide ne fonctionne pas, utilisez le mode compatible (voir question suivante).

Comment utiliser le mode d'appairage compatible ?

Maintenez le bouton d'association pendant 5 secondes jusqu'à ce que le voyant Wi-Fi clignote rapidement. Dans l'application, sélectionnez « Mode d'appairage compatible », connectez-vous au Wi-Fi « ITEAD-****** » avec le mot de passe « 12345678 », puis retournez dans l'application et appuyez sur « Suivant ».

Comment restaurer les paramètres d'usine ?

Supprimez l'appareil dans l'application eWeLink : cela le restaure automatiquement aux réglages d'usine.

Comment changer de réseau Wi-Fi ?

Maintenez le bouton d'association pendant 5 secondes jusqu'à ce que le voyant Wi-Fi clignote en cycle long-court-court. L'appareil repasse en mode d'association rapide. Suivez ensuite la procédure de couplage standard avec le nouveau réseau.

Comment associer une télécommande RF (modèle 4CHPROR3 uniquement) ?

Maintenez le bouton du canal à associer pendant 3 secondes jusqu'à ce que le voyant Wi-Fi devienne rouge et clignote une fois rapidement, puis relâchez. Appuyez brièvement sur le bouton de la télécommande. Si le voyant clignote une fois, l'association est réussie.

Comment dissocier une télécommande RF ?

Maintenez le bouton du canal à supprimer pendant 5 secondes jusqu'à ce que le voyant Wi-Fi devienne rouge et clignote deux fois rapidement, puis relâchez. Appuyez brièvement sur le bouton de la télécommande. Si le voyant clignote une fois, le code est effacé.

Quels types de charges puis-je connecter ?

Chaque canal supporte jusqu'à 10 A / 2200 W (résistif). Le total ne doit pas dépasser 16 A / 3500 W pour le 4CHR3 et 40 A / 8800 W pour le 4CHPROR3. Convient aux lampes, ventilateurs, etc. Vérifiez la compatibilité avec les charges inductives.

Puis-je utiliser le Wi-Fi 5 GHz ?

Non, l'appareil ne prend en charge que le Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n). Assurez-vous que votre routeur émet sur cette fréquence.

Que signifient les différents clignotements du voyant Wi-Fi ?

Le voyant bleu indique l'état : clignotement long-court-court = mode association rapide ; clignotement rapide = mode compatible ; allumé fixe = connecté ; clignotement court une fois = routeur introuvable ; deux fois = connecté au routeur mais pas au serveur ; trois fois = mise à jour en cours.

MODE D'EMPLOI 4CHR3 Sonoff

Instruction d'opération

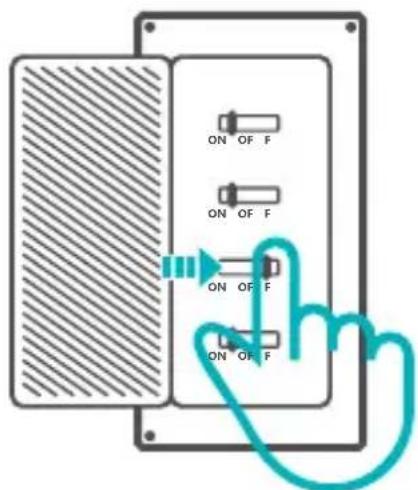

1. Éteindre

Pour éviter les électrocutions, prenez contact avec le revend e ur ou un professionnel qualifié pour obtenir de l'aide pour l'installation et les réparations éventuelles!

2. Instructions de câblage

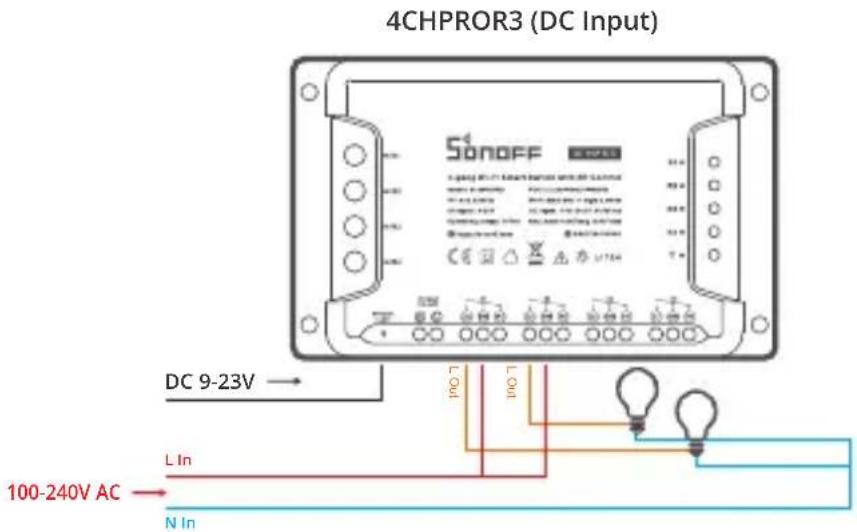

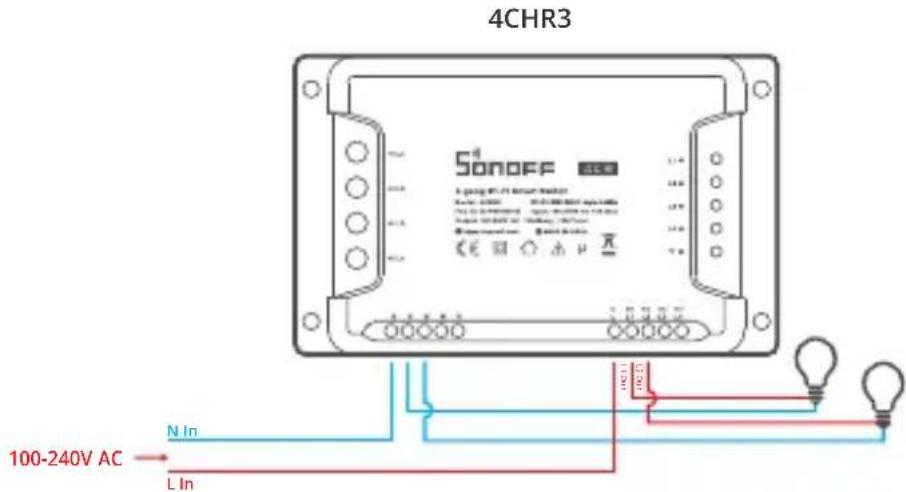

Schéma de câblage de la lampe de contrôle:

4CHR3 Sonoff N In 100-240V AC L In 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V

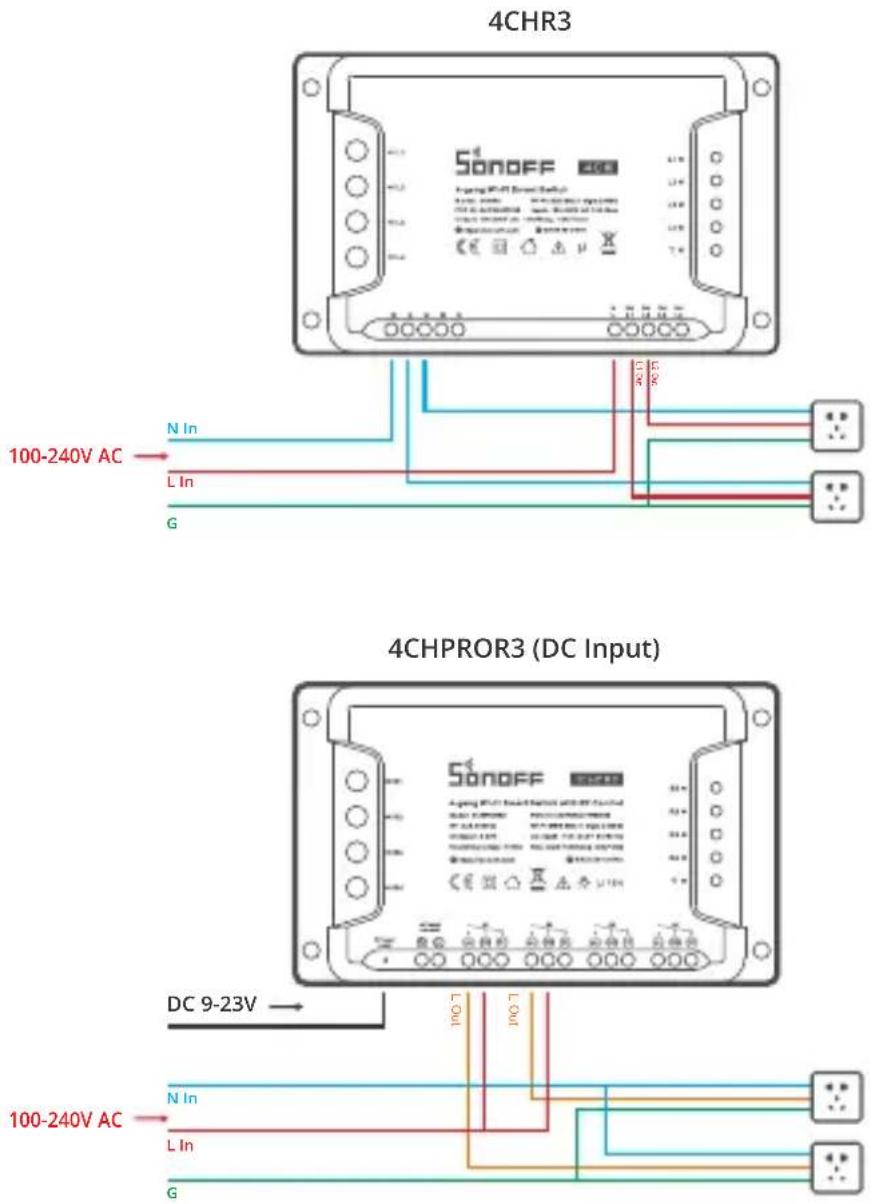

Schéma de câblage de la prise de contrôle(s'il n'y a pas de prise de terre, la ligne de masse peut être déconnectée):

Assurez-vous que la connexion de la ligne est correcte.

3. Télécharger l'application

eWeLink Download on the App Store GET IT ON Google Play

e eWeLink

Android™ & iOS

4. Allumer

Sonoff 8000 + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

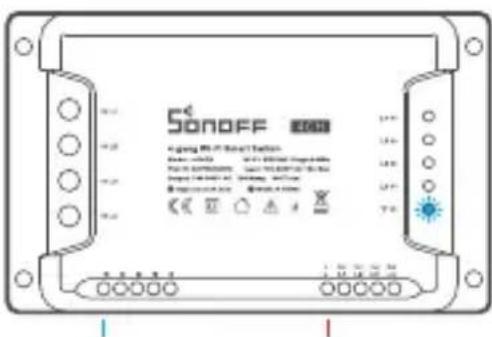

Après allumage, l'appareil entre en mode d'association rapide (Touch) lors de l'utilisation initiale, Que l'indicateur DEL Wi-Fi clignote « deux fois rapidement puis une fois rapidement ».

L'appareil quitte le mode de jumelage rapide (Touch) s'il n'est pas jumelé dans les 3 minutes. Pour y revenir, maintenez sur n'importe quell bouton d'association 5 secondes jusqu'à ce que l'indicateur à DEL du Wi-Fi effectue un cycle de deux éclats courts et un éclat long puis relâcher.

5. Ajouter l'appareil

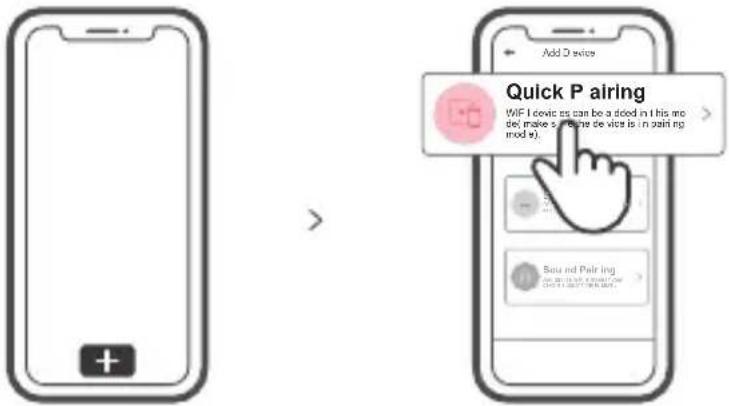

Tapez sur « + » et sélectionnez « Appairage rapide », puis suivez l'invite sur l'application.

Mode d'appairage compatible

Si vous ne parvenez pas à entrer en mode d'appairage rapide (Touch), veuillez essayer le « Mode d'appairage compatible » pour effectuer l'appairage.

1 Appuyez longuement sur le Bouton d'association de any pendant 5s jusqu'à ce que l'indicateur DEL Wi-Fi change en un cycle de deux clignotements courts et un clignotement long, puis relâchez. Appuyez longuement sur le Bouton d'association de any pendant 5 secondes jusqu'à ce que le voyant DEL Wi-Fi clignote rapidement. Ensuite, l'appareil entre en mode d'appairage compatible.

2 Appuyez sur « + » et sélectionnez «Mode d'appairage compatible » sur l'APP. Sélectionner Wi-Fi SSID avec ITEAD-****** et entrer le mot de passe 12345678, puis retourner à l'APP eWeLink et appuyer sur «Suivant». Soyez patient jusqu'à ce que l'appairage soit terminé.

Caractéristiques techniques

Modèle	4CHR3/4CHPROR3
Entrée	4CHR3: 100-240V AC 50/60Hz4CHPROR3: 100-240V AC 50/60Hz (DC: 9-23V)
Chargement Max.	4CHR3: 10A/2200W/gang 16A/3500W/Total4CHPROR3: 10A/2200W/gang 40A/8800W/Total
FR	433.92MHz
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Systèmes d'exploitation	Android & iOS
Température de travail	-10°C~40°C
Matériel	PC V0
Dimensions	145x90x34mm

4CHR3 ne prend pas en charge la télécommande utilisant la fréquence 433,92 MHz.

Présentation du produit

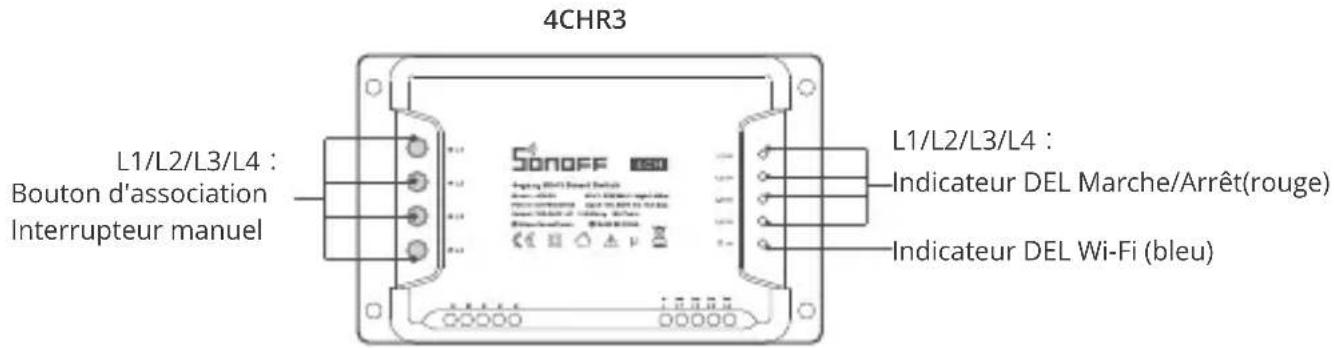

4CHR3 L1/L2/L3/L4 : Bouton d'association Interrupteur manuel Sonoff L1/L2/L3/L4 : Indicateur DEL Marche/Arrêt(rouge) Indicateur DEL Wi-Fi (bleu)

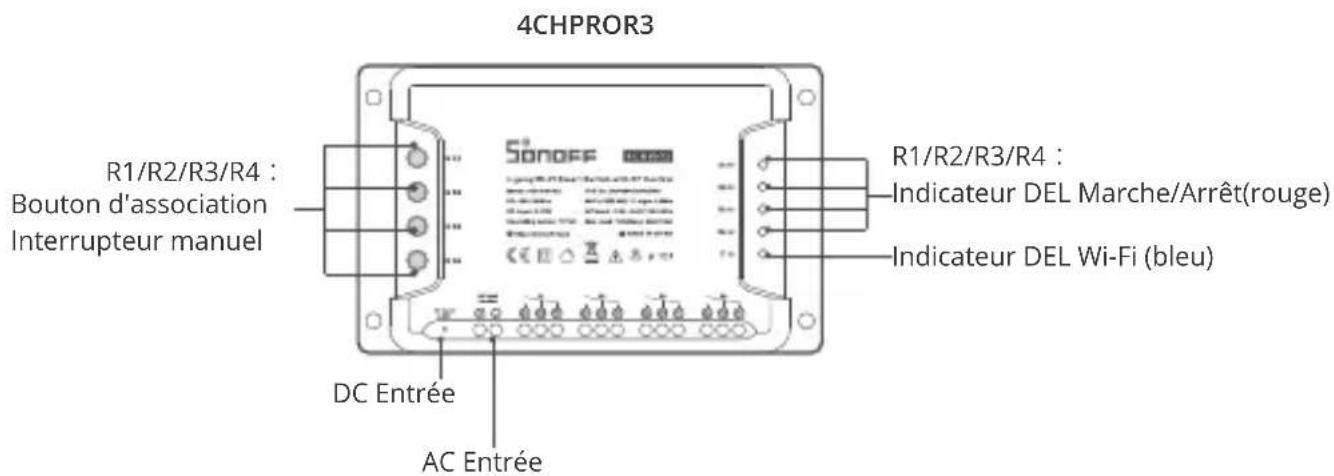

4CHPROR3 R1/R2/R3/R4 : Bouton d'association Interrupteur manuel Sonoff DC Entrée AC Entrée R1/R2/R3/R4 : Indicateur DEL Marche/Arrêt(rouge) Indicateur DEL Wi-Fi (bleu)

Le poids du dispositif est inférieur à 1 kg.

Il est recommandé d'installer le dispositif à une hauteur inférieure à 2 m.

Wi-Fi Instruction d'état du voyant

Statut de l'indicateur Wi-Fi LED	Instruction d'état
Clignote (une longue et deux courtes)	Mode de couplage rapide
Est toujours allumée	L'appareil est connecté avec succès
Clignote rapidement	Mode d'appairage compatible
Clignote rapidement une fois	Impossible de trouver le routeur
Clignote rapidement deux fois	Connexion réussie au routeur, mais le Wi-Fi n'est pas connecté.
Clignote rapidement trois fois	Mise à jour

Caractéristiques

Cet appareil est un commutateur intelligent Wi-Fi 4 groupes avec verrouillage automatique, inter-verrouillage et enchevêtrement qui vous permet d'allumer et d'éteindre à distance les appareils connectés via votre téléphone intelligent, de programmer l'allumage ou l'extinction, de les partager avec votre famille pour les contrôler ensemble.

Appli télécommande

Planification Contrôle vocal Contrôle partagé

Scènes intelligentes

Télécommande FR

État de mise sous tension

Ajouter une caméra

Contrôle via LAN

Association de la télécommande FR

4CHPROR3 prend en charge la télécommande utilisant la bande de fréquence 433.92 MHz pour allumer/éteindre, et chaque canal peut être utilisé indépendamment. Le système permet la communication sans fil à courte portée, mais n'utilise pas le réseau Wi-Fi.

Méthodes d'association :

Appuyez longuement sur le bouton de changement de chaîne à apparier pendant 3 s jusqu'à ce que l'indicateur LED Wi-Fi devienne rouge et «clignote rapidement une fois» et relâchez-le, puis appuyez brièvement sur le bouton à apparier de la télécommande. Si l'indicateur LED Wi-Fi devient rouge et « clignote rapidement une fois », cela indique que le pairage est réussi.

Méthodes de désassociation :

Appuyez longuement sur le bouton de changement de chaîne à supprimer pendant 5 s jusqu'à ce que l'indicateur LED Wi-Fi devienne rouge et « clignote rapidement deux fois » et relâchez-le, puis appuyez brièvement sur le bouton à supprimer de la télécommande. Si l'indicateur LED Wi-Fi devient rouge et « clignote rapidement une fois », cela indique que le code est effacé.

Réseau de commutation

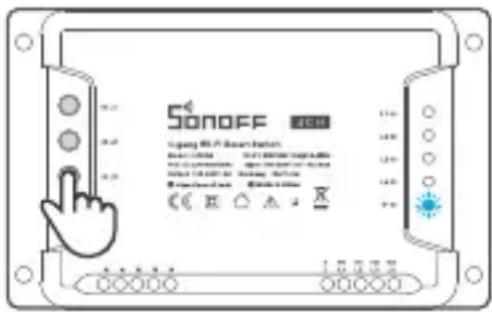

Si vous devez changer de réseau, maintenez sur n'importe quell boutond'appairage pendant 5s jusqu'à ce que le voyant lumineux Wi-Fi change en un cycle de deux clignotements courts et un clignotement long, puis relâchez et l'appareil passe en mode de couplage rapide, puis vous pouvez à nouveau vous appairer.

Sonoff Ligging BLA Sensor Inverter Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000

Rétablissement des paramètres d'usine

La suppression de l'appareil sur l'application eWeLink indique que vous le restaurez aux réglages d'usine.

Problèmes courants

Q : Pourquoi mon appareil reste-t-il « Hors ligne » ?

A: Un appareil que vous venez d'ajouter requiert 1 à 2 minutes pour se connecter au Wi-Fi et au réseau. S'il reste hors ligne pendant une durée prolongée, voyez les informations données par l'indicateur Wi-Fi :

1. L'indicateur Wi-Fi bleu clignote brièvement une fois par seconde. Cela indique que l'interrupteur ne réussit pas à se connecter à votre Wi-Fi.

① Il se peut que vous ayez saisit un mot de passe Wi-Fi incorrect.
② Peut-être que votre interrupteur est trop éloigné de votre router ou que votre environnement contient des interférences. Rapprochez l'interrupteur du router si possible. En cas d'échec, ajoutez-le de nouveau.
③ La fréquence Wi-Fi 5G n'est pas prise en charge. Seule la fréquence 2.4 GHz peut être utilisée.
④ Le filtrage d'adresse MAC est peut-être activé. Désactivez le filtrage MAC.

Si aucune des méthodes ci-dessus n'a résolu le problème, vous pouvez ouvrir le réseau de données mobile sur votre téléphone pour créer un point d'accès sans fil Wi-Fi, puis ensuite ajouter à nouveau l'appareil.

1. L'indicateur bleu clignote rapidement deux fois par seconde, ce qui indique que l'interrupteur est connecté au Wi-Fi mais n'arrive pas à se connecter au serveur.

Vérifiez que le réseau fonctionne correctement. Si l'indicateur clignote deux fois rapidement, cela indique que votre réseau est instable, pas que le dispositif est en panne. Si votre réseau est normal, essayez essayez d'éteindre l'appareil et le redémarrer.
