BASICZBR3 - Maison intelligente Sonoff - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur intelligent ZigBee
Marque	Sonoff
Modèle	BASICZBR3
Catégorie	Maison intelligente
Dimensions	91 × 43 × 25 mm
Poids	Moins de 1 kg
Alimentation	100-240 V AC, 50/60 Hz, 10 A max
Connectivité	ZigBee 3.0 (IEEE 802.15.4)
Application mobile	eWeLink (Android et iOS)
Fonctions principales	Allumer/éteindre à distance, programmation, compte à rebours, contrôle vocal, scènes intelligentes, chronométrage (nécessite un hub ZigBee)
Compatibilité passerelle	Passerelle SONOFF ZigBee, SmartThings, Amazon Alexa
Matériau	PC V0
Température de fonctionnement	-10 °C à 40 °C
Installation	Murale, hauteur inférieure à 2 m
Sécurité	Installation par un professionnel qualifié recommandée. Ne pas toucher l'interrupteur sous tension.
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Réparabilité	Réparation par un professionnel. Aucune pièce détachée fournie.
Contenu de l'emballage	BASICZBR3, notice d'utilisation

FOIRE AUX QUESTIONS - BASICZBR3 Sonoff

Comment installer le BASICZBR3 ?

Coupez l'alimentation électrique. Retirez le capot de protection, puis branchez les fils conformément aux instructions de câblage (fil neutre et fil sous tension). Alignez les marques lors de l'installation du capot. Pour éviter tout risque d'électrocution, faites appel à un professionnel qualifié.

Comment ajouter un sous-appareil dans l'application eWeLink ?

Assurez-vous que la passerelle ZigBee est connectée. Mettez le BASICZBR3 en mode d'appairage (le voyant vert clignote). Ouvrez l'application eWeLink, sélectionnez la passerelle, appuyez sur 'Ajouter' et suivez les instructions. Patientez jusqu'à la fin de l'appairage.

Que faire si l'appairage échoue ?

Rapprochez le BASICZBR3 de la passerelle ZigBee et réessayez. Si le problème persiste, réinitialisez l'appareil en maintenant le bouton d'appairage enfoncé pendant 5 secondes jusqu'à ce que le voyant clignote.

Comment réinitialiser le BASICZBR3 ?

Supprimez l'appareil dans l'application eWeLink. Cela le restaurera automatiquement aux paramètres d'usine. Vous pouvez également maintenir le bouton d'appairage enfoncé pendant 5 secondes pour le remettre en mode d'appairage.

Puis-je l'utiliser sans passerelle ZigBee ?

Non, le BASICZBR3 nécessite une passerelle ZigBee (hub) compatible, comme la passerelle SONOFF ZigBee, pour fonctionner à distance et utiliser les fonctions intelligentes.

Quelles passerelles sont compatibles ?

Outre la passerelle SONOFF ZigBee, le BASICZBR3 prend en charge les passerelles compatibles avec le protocole ZigBee 3.0, telles que SmartThings et Amazon Alexa. Consultez le manuel pour plus de détails.

Comment contrôler l'appareil à distance ?

Après avoir connecté le BASICZBR3 à une passerelle ZigBee et à l'application eWeLink, vous pouvez allumer/éteindre, programmer, créer des scènes et utiliser le contrôle vocal via des assistants compatibles.

Que signifie le voyant LED vert ?

Le voyant LED vert est l'indicateur de signal ZigBee. En mode d'appairage, il clignote rapidement. Une fois connecté, il reste allumé ou clignote lentement selon l'état.

Quelles sont les précautions de sécurité ?

Éteignez toujours l'alimentation avant l'installation. Ne touchez pas l'interrupteur pendant l'utilisation. Faites appel à un professionnel qualifié pour l'installation et toute réparation.

Où puis-je télécharger la notice complète ?

La notice complète (49 pages) est disponible en téléchargement gratuit sur notice-facile.com dans plusieurs langues, dont le français.

MODE D'EMPLOI BASICZBR3 Sonoff

L'appareil peut être utili sé de mani ère intelligente en tra vailla nt avec la passerell e SONOFF Z igBee.

Le dispositif peut fonctionner avec d'autres passerelles prenant en charge le protocole sans fil ZigBee 3.0. Les informations détaillées sont conformes au produit final.

Instruction d'opération

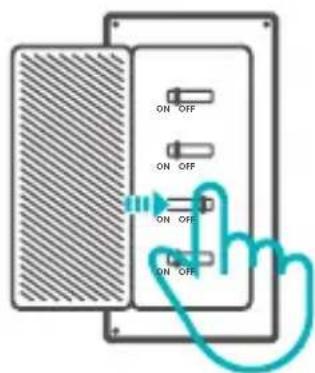

1. Éteindre

ON OFF ON OFF ON OFF ON OFF

⚠️ Pour évit er le s é le ct roc ut i ons, p ren ez c on ta ct av ec le rev e nd eu r o u un professionnel qualifié pour obtenir de l'aide pour l'installation et les réparations éventuelles! Veuillez ne pas toucher l'interrupteur pendant l'utilisation.

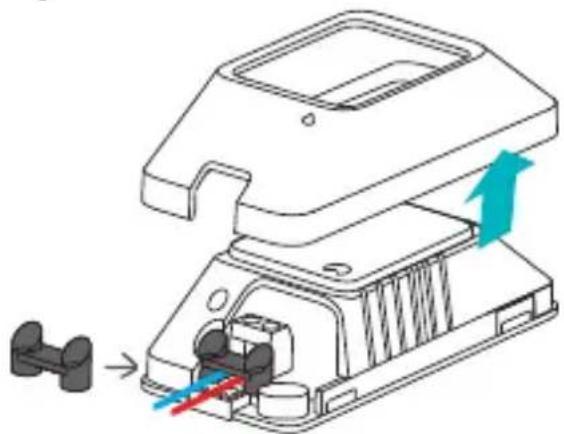

2. Instructions de câblage

Retirez le capot de protection, puis branchez les fils avant d'installer la fixation de fil.

Pour garantir l'installation complète, alignez " " sur " " lorsque vous installez le capot de protection.

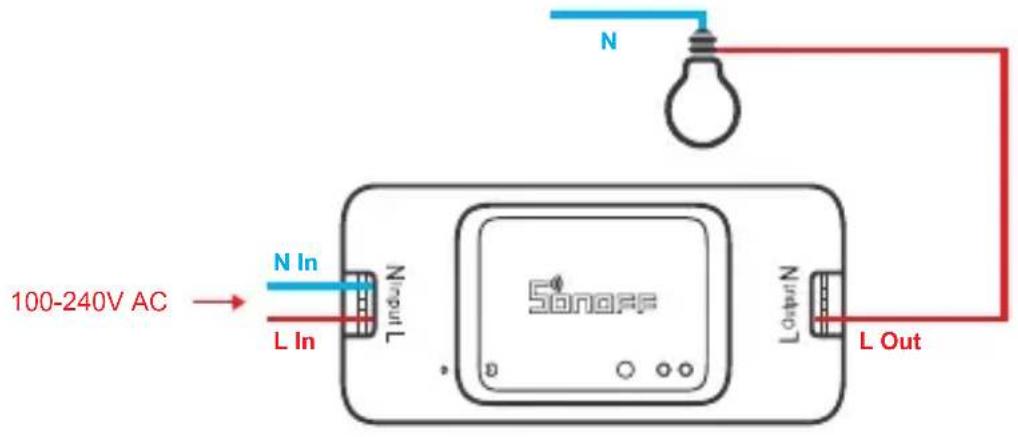

Instructions de câblage pour le plafonnier :

Instructions pour le câblage du fil sous tension:

Assurez-vous que le fil neutre et le fil sous tension sont correctement installés.

3. Télécharger l'application

eWeLink Download on the App Store GET IT ON Google Play

e eWeLink

Android™ & iOS

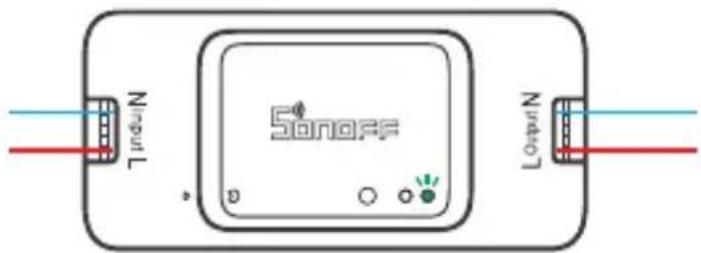

4. Allumer

Après la mise sous tension, l'appareil passe en mode d'appairage lors de la première utilisation et l'indicateur de signal LED ZigBee clignote.

L'appareil quittera le mode d'appairage si aucune opération suivante n'est effectuée pendant une longue période. Si vous entrez à nouveau, appuyez longuement sur l'interrupteur manuel pendant 5 secondes jusqu'à ce que l'indicateur de signal LED ZigBee clignote et se relâche.

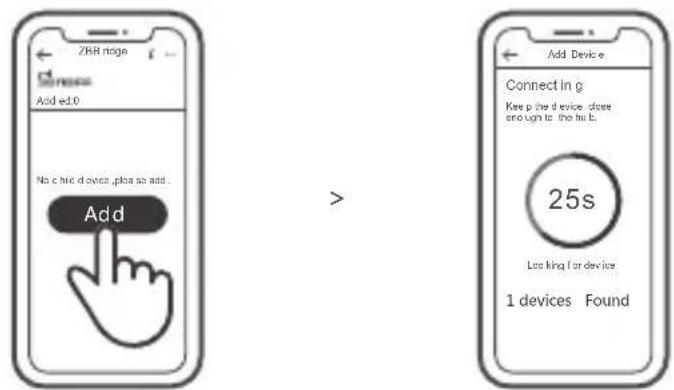

5. Ajouter des sous-appareils

Connecter la passerelle avant d'ajouter le sous-dispositif.

ZBR ridge Show Add ed.0 No c hie d device, plus so add. Add + 25s Less king for device 1 devices Found

Accédez à eWeLink APP, sélectionnez la passerelle que vous sou haitez connecter et appuyez sur «Ajouter» pour ajouter un sous-dispositif, et soyez patient jusqu'à la fin de l'appairage.

Si l'ajout a échoué, rapprochez le sous-appareil de la passerelle et essayez à nouveau.

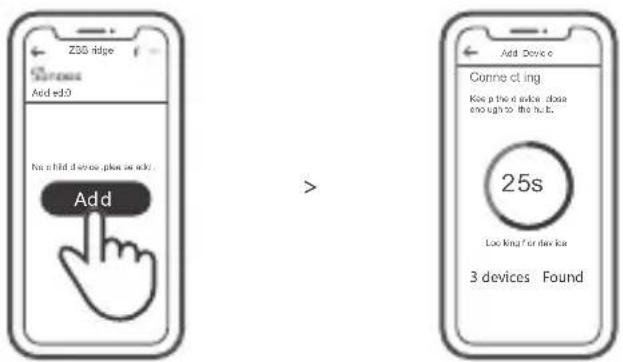

SONOFF ZigBee Passerelle permet de connecter plusieurs sous-appareils en même temps.

Allumez le Passerelle, mettez le sous-dispositif en mode d'appariement. Accédez ensuite à la page Passerelle dans eWeLink APP pour appuyer sur « Ajouter », et soyez patient jusqu'à ce que l'appariement soit terminé.

Plus de plateformes d'applications APP et de recommandations pour les passerelles

SmartThings

Amazon Alexa

Outre SONOFF ZigBee, ce dispositif prend en charge les passerelles suivantes:

Passerelle ajoutant des instructions:

1. Consultez le manuel d'utilisation de la passerelle pour télécharger l'APP correspondant et le faire apparier.

2. Réglez ZBMINI sur le mode d'appariement.

3. Ajoutez ZBMINI selon l'invite de l'APP. Vous devez sélectionner eWeLink ou SONOFF lors de l'ajout.

Si l'ajout a échoué, rapprochez le sous-appareil de la passerelle et essayez à nouveau.

Caractéristiques techniques

Modèle	BASICZBR3
Entrée	100-240V AC 50/60Hz 10A Max
Sortie	100-240V AC 50/60Hz 10A Max
ZigBee	IEEE 802.15.4
Systèmes d'exploitation	Android & iOS
Température de travail	-10°C~40°C
Matériel	PC V0
Dimensions	91x43x25mm

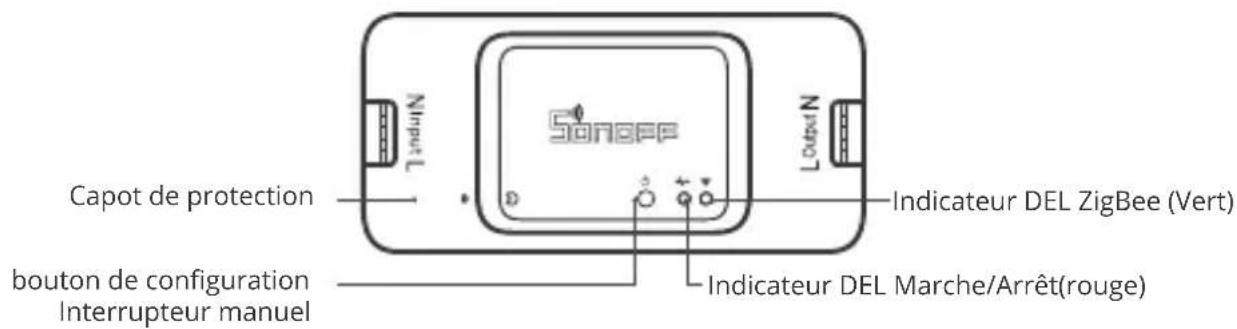

Présentation du produit

Capot de protection bouton de configuration Interrupteur manuel Ninapl Sonbeff Noutel Indicateur DEL ZigBee (Vert) Indicateur DEL Marche/Arrêt(rouge)

Le poids du dispositif est inférieur à 1 kg. Il est recommandé d'installer le dispositif à une hauteur inférieure à 2 m.

Caractéristiques

L'Appareil intelligent SONOFF ZigBee sur le protocole de communication sans fil ZigBee vous permet d'allumer/éteindre à distance, de programmer l'allumage/l'extinction des appareils connectés, de définir des scènes intelligentes, etc.

Appli télécommande

simple/compte à rebours

Contrôle vocal Contrôle partagéScènes intelligentesChronométrage

Les fonctions ci-dessus sont déterminées par ZigBee Hub.

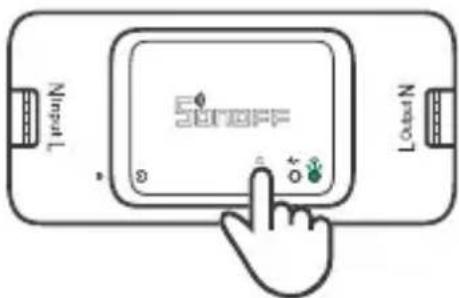

Réseau de commutation

Si vous devez changer de réseau, appuyez longtemps sur le bouton d'appairage pendant 5s jusqu'à ce que le voyant lumineux l'indicateur de signal LED ZigBee clignote. puis relâchez et l'appareil passe en mode de couplage rapide, puis vous pouvez à nouveau vous appairer.

Niret NOuter 50000000 8 + 0 + - 6

Rétablissement des paramètres d'usine

La suppression de l'appareil sur l'application eWeLink indique que vous le restaurez aux réglages d'usine.
