BASICZBR3 - Casa intelligente Sonoff - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore intelligente ZigBee
Marca	Sonoff
Modello	BASICZBR3
Categoria	Casa intelligente
Dimensioni	91 × 43 × 25 mm
Peso	Meno di 1 kg
Alimentazione	100-240 V CA, 50/60 Hz, 10 A max
Connettività	ZigBee 3.0 (IEEE 802.15.4)
Applicazione mobile	eWeLink (Android e iOS)
Funzioni principali	Accendere/spegnere da remoto, programmazione, conto alla rovescia, controllo vocale, scene intelligenti, timer (richiede un hub ZigBee)
Compatibilità gateway	Gateway SONOFF ZigBee, SmartThings, Amazon Alexa
Materiale	PC V0
Temperatura di funzionamento	-10 °C a 40 °C
Installazione	A parete, altezza inferiore a 2 m
Sicurezza	Installazione da parte di un professionista qualificato consigliata. Non toccare l'interruttore sotto tensione.
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Riparabilità	Riparazione da parte di un professionista. Nessun pezzo di ricambio fornito.
Contenuto della confezione	BASICZBR3, manuale di istruzioni

Domande frequenti - BASICZBR3 Sonoff

Come installare il BASICZBR3?

Spegnere l'alimentazione elettrica. Rimuovere il coperchio di protezione, quindi collegare i fili secondo le istruzioni di cablaggio (filo neutro e filo sotto tensione). Allineare i segni durante l'installazione del coperchio. Per evitare il rischio di folgorazione, rivolgersi a un professionista qualificato.

Come aggiungere un sotto-dispositivo nell'app eWeLink?

Assicurarsi che il gateway ZigBee sia connesso. Mettere il BASICZBR3 in modalità di associazione (il LED verde lampeggia). Aprire l'app eWeLink, selezionare il gateway, premere 'Aggiungi' e seguire le istruzioni. Attendere il completamento dell'associazione.

Cosa fare se l'associazione fallisce?

Avvicinare il BASICZBR3 al gateway ZigBee e riprovare. Se il problema persiste, reimpostare il dispositivo tenendo premuto il pulsante di associazione per 5 secondi fino a quando il LED lampeggia.

Come resettare il BASICZBR3?

Eliminare il dispositivo nell'app eWeLink. Questo lo ripristinerà automaticamente alle impostazioni di fabbrica. È anche possibile tenere premuto il pulsante di associazione per 5 secondi per rimetterlo in modalità di associazione.

Posso usarlo senza gateway ZigBee?

No, il BASICZBR3 richiede un gateway ZigBee (hub) compatibile, come il gateway SONOFF ZigBee, per funzionare da remoto e utilizzare le funzioni intelligenti.

Quali gateway sono compatibili?

Oltre al gateway SONOFF ZigBee, il BASICZBR3 supporta gateway compatibili con il protocollo ZigBee 3.0, come SmartThings e Amazon Alexa. Consultare il manuale per maggiori dettagli.

Come controllare il dispositivo da remoto?

Dopo aver collegato il BASICZBR3 a un gateway ZigBee e all'app eWeLink, è possibile accendere/spegnere, programmare, creare scene e utilizzare il controllo vocale tramite assistenti compatibili.

Cosa significa il LED verde?

Il LED verde è l'indicatore del segnale ZigBee. In modalità associazione, lampeggia rapidamente. Una volta connesso, rimane acceso o lampeggia lentamente a seconda dello stato.

Quali sono le precauzioni di sicurezza?

Spegnere sempre l'alimentazione prima dell'installazione. Non toccare l'interruttore durante l'uso. Rivolgersi a un professionista qualificato per l'installazione e qualsiasi riparazione.

Dove posso scaricare il manuale completo?

Il manuale completo (49 pagine) è disponibile per il download gratuito su notice-facile.com in diverse lingue, tra cui il francese.

MANUALE UTENTE BASICZBR3 Sonoff

Il dispositivo può essere azionato in modo intelligente attraverso SONOFF ZigBee Gateway.

Il dispositivo può essere utilizzato con altri gateway che supportano il protocollo wireless ZigBee 3.0. Le informazioni dettagliate sono conformi al prodotto finale.

Istruzioni per l'uso

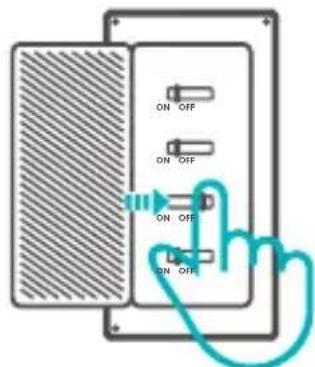

1. Spegnimento

Per evitare scosse elettriche, consultare il rivenditore o un professionista qualificato per assistenza durante l'installazione e la riparazione! Non toccare l'interruttore durante l'uso.

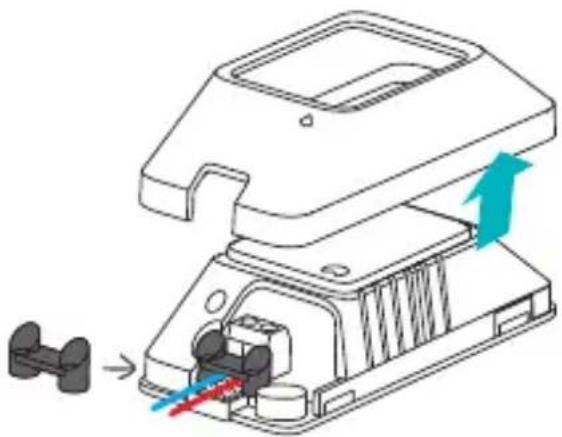

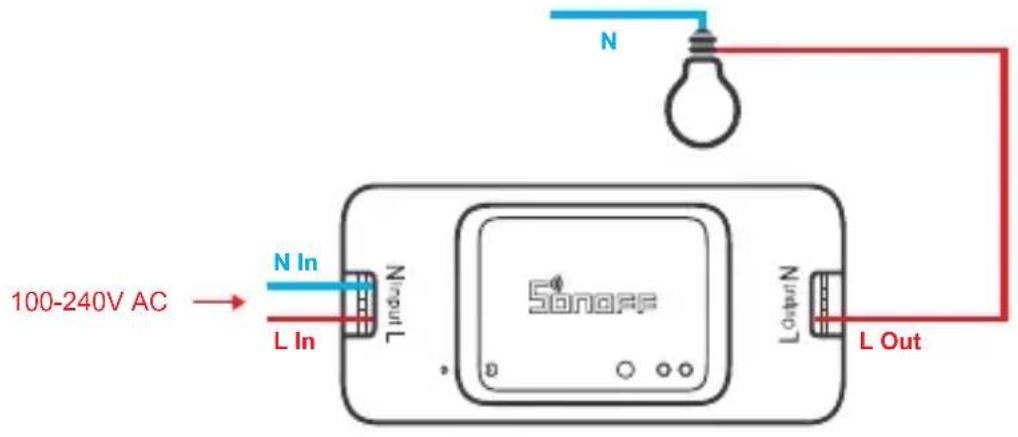

2. Istruzioni per il cablaggio

Rimuovere la protezione, quindi collegare i cavi prima di fissare il dispositivo di fissaggio del filo.

Per effettuare un'installazione completa, si deve allineare " " con " " quando si fissa la protezione.

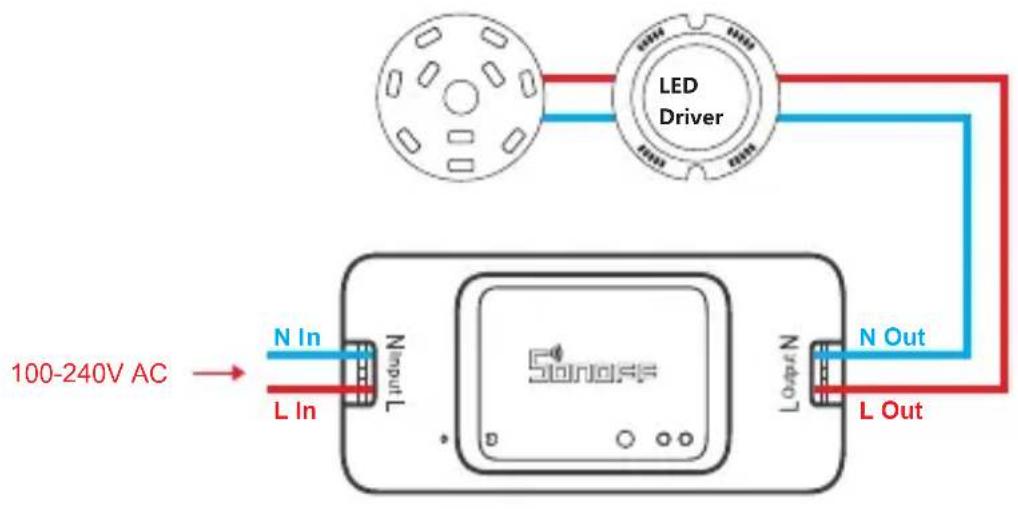

Istruzioni per il cablaggio della lampada da soffitto :

Istruzioni per il cablaggio con un solo cavo di fase:

Assicurarsi che il collegamento del cavo di neutro e del cavo di fase sia corretto.

3. Scarica la APP

Android™ & iOS

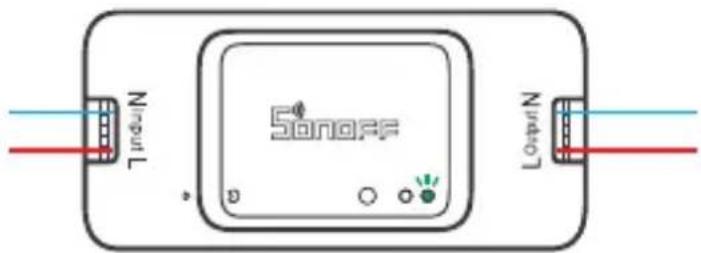

4. Accensione

Al primo utilizzo, dopo l'accensione il dispositivo entrerà in modalità di associazione e l'indicatore LED ZigBee lampeggerà.

Senza nessuna operazione successiva per un lungo periodo di tempo il dispositivo uscirà dalla modalità di a ssoci azione. P er entrare di nuovo, tene re premuto l'interruttore manuale per 5s fino a quando l'indicatore di segnale LED ZigBee lampeggia e quindi rilasciare.

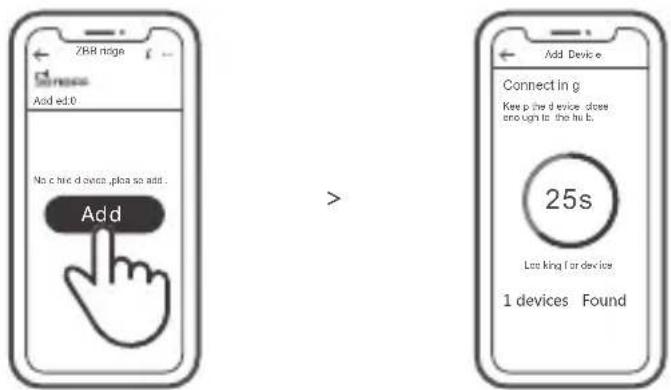

5. Aggiungere sotto-dispositivi

Collegare il Gateway prima di aggiungere il sotto-dispositivo.

Accedere all'APP eWeLink, selezionare il Gateway che si vuole collegare e toccare "Add" per aggiungere un sotto-dispositivo, Attendere fino al completamento dell'operazione.

Se l'operazione di associazione non dovesse andare a buon fine, avvicinare il sotto-dispositivo al Gateway e riprovare.

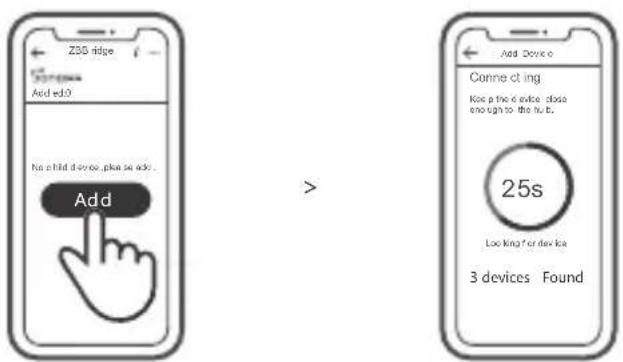

SONOFF ZigBee Gateway permette di collegare più sotto-dispositivi contemporaneamente.

Accendere il Gateway, impostare il sotto-dispositivo sulla modalità di associazione. Quindi accedere alla pagina del Gateway nell'APP eWeLink selezionare "Add", e attendere fino al completamento del processo di associazione.

Ulteriori piattaforme, applicazioni e raccomandazioni per i gateway

SmartThings

Amazon Alexa

Questo dispositivo supporta i seguenti gateway oltre a SONOFF ZigBee:

Echo Studio

Echo Plus (Modello: ZE39KL)

2nd Gen Echo Show (Modello: DW84JL)

2nd Gen Echo Plus (Modello: L9D29R)

Samsung SmartThings hub

Istruzioni addizionali per il Gateway:

1. Fare riferimento al manuale utente del gateway per scaricare l'APP corrispondente e associarla.

2. Impostare ZBMINI in modalità abbinamento.

3. Aggiungere ZBMINI in base alle istruzioni dell'APP. Per aggiungere il dispositivo selezionare eWeLink o SONOFF.

Se l'operazione di associazione non dovesse andare a buon fine, avvicinare il sotto-dispositivo al Gateway e riprovare.

Specifiche

Modello	BASICZBR3
Ingresso	100-240V AC 50/60Hz 10A Max
Uscita	100-240V AC 50/60Hz 10A Max
ZigBee	IEEE 802.15.4
Sistemi operativi	Android & iOS
Temperatura di funzionamento	-10°C~40°C
Materiali	PC V0
Dimensioni	91x43x25mm

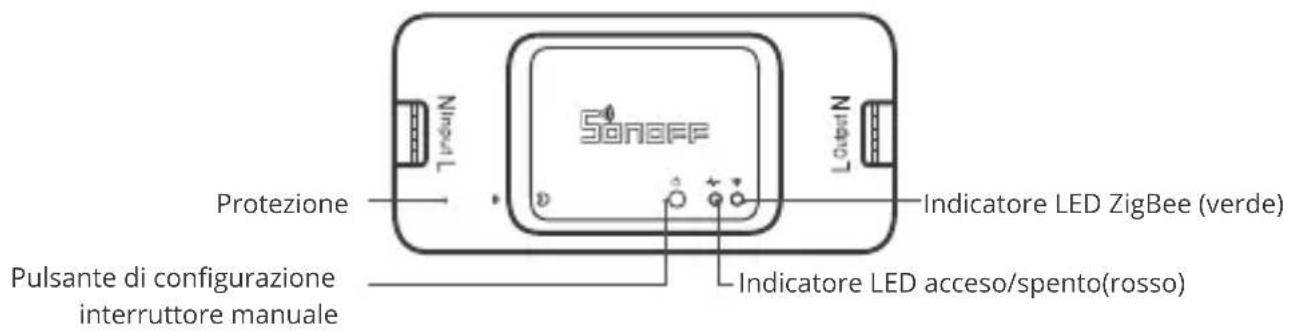

Introduzione al prodotto

Il peso del dispositivo è inferiore a 1 kg. Si raccomanda un'altezza di installazione inferiore a 2 m.

Caratteristiche

Il dispositivo intelligente SONOFF ZigBee basato sul protocollo di comunicazione wireless ZigBee consente di accendere/spegnere, programmare acceso/spento i dispositivi connessi e impostare scenari intelligenti a distanza, ecc.

Le funzioni illustrate sopra sono assegnate da ZigBee Hub.

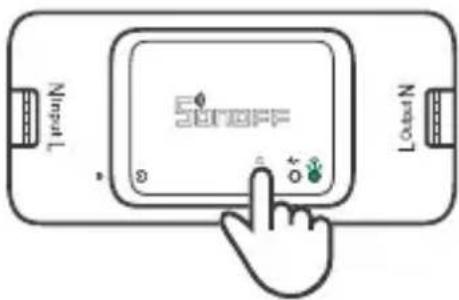

Rete di commutazione

Se è necessario commutare la rete, premere a lungo il pulsante di accoppiamento per 5s fino a quando l'indicatore LED ZigBee lampeggerà. Il dispositivo entra in modalità di accoppiamento rapido ; a questo punto è possibile eseguire di nuovo l'associazione.

Ripristino impostazioni di fabbrica

La cancellazione del dispositivo sull'applicazione eWeLink indica il ripristino delle impostazioni di fabbrica.
