4CHPROR3 - Casa intelligente Sonoff - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore intelligente Wi-Fi a 4 canali con telecomando RF 433 MHz
Marca	Sonoff
Modello	4CHPROR3
Dimensioni (L x l x h)	145 x 90 x 34 mm
Peso	Meno di 1 kg
Alimentazione	100-240 V AC 50/60 Hz (DC: 9-23 V)
Carico massimo per canale	10 A / 2200 W
Carico massimo totale	40 A / 8800 W
Frequenza Wi-Fi	IEEE 802.11 b/g/n 2,4 GHz
Frequenza RF	433,92 MHz
Materiale dell'involucro	PC V0 (ignifugo)
Temperatura di funzionamento	-10 °C a 40 °C
Umidità di funzionamento	Non specificata (uso interno asciutto)
Sistemi operativi compatibili	Android e iOS
Funzioni principali	Comando a distanza tramite app eWeLink, programmazione oraria, controllo vocale (Alexa/Google Assistant), condivisione, scene intelligenti, telecomando RF, interblocco, blocco automatico, retroilluminazione LED
Installazione	Raccomandata da un professionista qualificato; altezza di installazione inferiore a 2 m
Manutenzione e pulizia	Pulire con un panno asciutto e non lanuginoso; non utilizzare solventi
Sicurezza	Scollegare l'alimentazione prima di qualsiasi intervento; installazione da parte di un elettricista qualificato
Pezzi di ricambio e riparabilità	Nessun pezzo sostituibile dall'utente; contattare il rivenditore o un professionista per la riparazione
Contenuto della confezione	Interruttore, manuale, accessori di montaggio (non elencati)

Domande frequenti - 4CHPROR3 Sonoff

Perché il mio dispositivo rimane offline?

Un dispositivo appena aggiunto potrebbe impiegare 1-2 minuti per connettersi al Wi-Fi e al server. Se rimane offline, controllare l'indicatore LED Wi-Fi: un lampeggio breve al secondo indica un problema di connessione al router (password errata, distanza eccessiva, interferenze, Wi-Fi 5 GHz non supportato, filtro MAC attivo). Un lampeggio due volte al secondo indica connessione al router ma non al server (rete instabile). Provare a riavviare il dispositivo o creare un hotspot mobile.

Come sapere se il mio dispositivo è connesso al Wi-Fi?

L'indicatore LED Wi-Fi (blu) rimane acceso fisso quando il dispositivo è connesso con successo al Wi-Fi e al server. Un lampeggio rapido (due brevi, uno lungo) indica la modalità di associazione rapida. Un lampeggio rapido continuo indica la modalità di associazione compatibile.

Come associare il dispositivo per la prima volta?

Dopo aver acceso il dispositivo, l'indicatore Wi-Fi lampeggia due volte rapidamente e poi una volta lentamente (modalità di associazione Touch). Aprire l'app eWeLink, premere '+' e selezionare 'Associazione rapida', quindi seguire le istruzioni. Se non si riesce ad entrare in questa modalità, tenere premuto un qualsiasi pulsante di associazione per 5 secondi finché l'indicatore non cambia, quindi rilasciare. Provare quindi la modalità compatibile.

Come utilizzare la modalità di associazione compatibile?

Tenere premuto un qualsiasi pulsante di associazione per 5 secondi finché l'indicatore Wi-Fi lampeggia rapidamente. Premere '+' nell'app e selezionare 'Modalità di associazione compatibile'. Connettersi alla rete Wi-Fi 'ITEAD-******' con la password '12345678', quindi tornare all'app e premere 'Avanti'. Attendere fino al termine dell'associazione.

Come associare un telecomando RF 433 MHz?

Tenere premuto il pulsante del canale desiderato sul dispositivo per 3 secondi finché l'indicatore Wi-Fi diventa rosso e lampeggia una volta rapidamente. Rilasciare, quindi premere brevemente il pulsante corrispondente sul telecomando. Se l'indicatore rosso lampeggia di nuovo una volta rapidamente, l'associazione è riuscita. Per dissociare, tenere premuto il pulsante del canale per 5 secondi fino a due lampeggi rossi, quindi premere il pulsante del telecomando.

Come ripristinare il dispositivo alle impostazioni di fabbrica?

È sufficiente eliminare il dispositivo nell'app eWeLink. Questo lo ripristina alle impostazioni di fabbrica. È anche possibile tenere premuto il pulsante di associazione per 5 secondi per entrare in modalità di associazione, ma l'eliminazione nell'app è il metodo consigliato.

Posso usare il Wi-Fi 5 GHz?

No, il dispositivo supporta solo Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n). Assicurarsi che il router trasmetta una rete 2,4 GHz o disattivare temporaneamente la banda 5 GHz durante l'associazione.

Cosa fare se l'indicatore Wi-Fi lampeggia due volte rapidamente?

Ciò significa che il dispositivo è connesso al router ma non riesce a connettersi al server. Verificare la stabilità della connessione Internet. Se la rete funziona, riavviare il dispositivo (spegnere e riaccendere). Se il problema persiste, il provider potrebbe bloccare alcune porte; contattarlo.

Come cambiare rete Wi-Fi?

Tenere premuto un qualsiasi pulsante di associazione per 5 secondi finché l'indicatore Wi-Fi lampeggia a ciclo (due brevi, uno lungo). Rilasciare, il dispositivo entra in modalità di associazione rapida. Aprire l'app eWeLink e aggiungere nuovamente il dispositivo sulla nuova rete.

Il dispositivo supporta il comando vocale?

Sì, tramite l'app eWeLink, è compatibile con gli assistenti vocali come Amazon Alexa e Google Assistant. È necessario prima configurare il dispositivo nell'app, quindi collegare il proprio account eWeLink all'assistente vocale.

MANUALE UTENTE 4CHPROR3 Sonoff

Istruzioni per l'uso

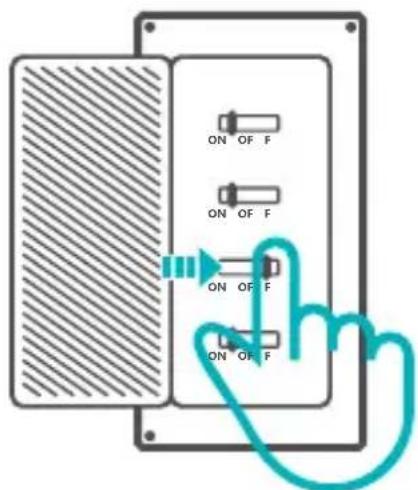

1. Spegnimento

⚠️ Per evitare scosse elettriche, consultare il rivenditore o un professionista qualificato per assistenza durante l'installazione e la riparazione!

2. Istruzioni per il cablaggio

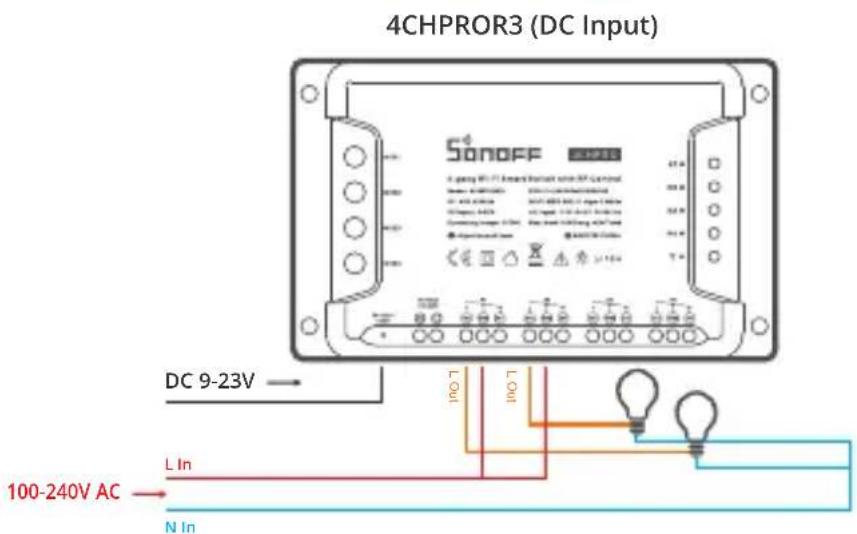

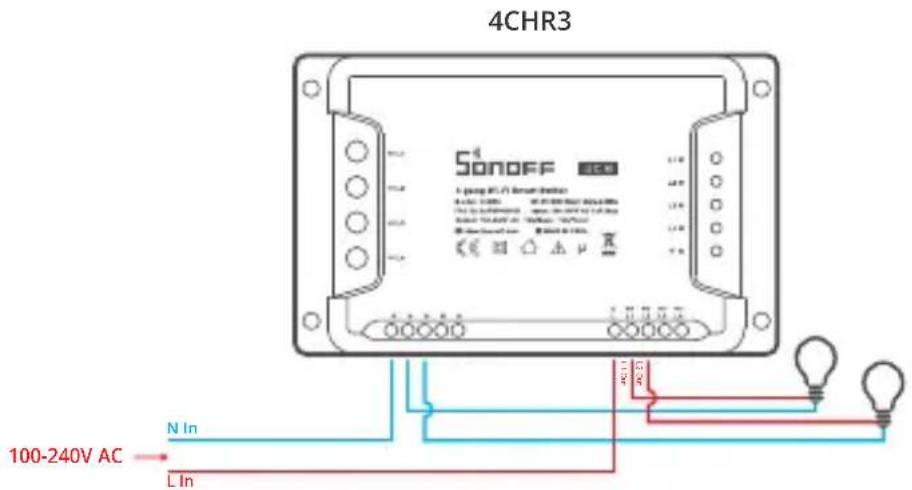

Istruzioni per il cablaggio della lampada:

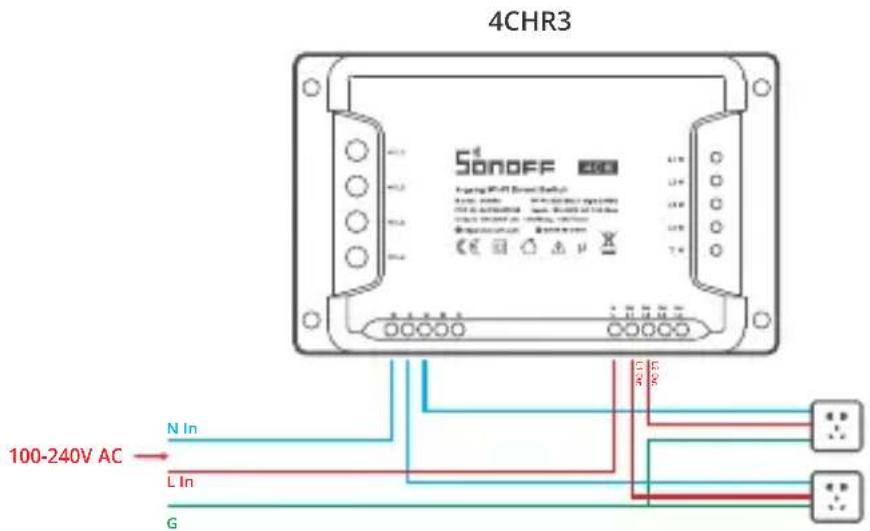

Istruzioni per il collegamento della presa (non collegare se non è presente un cavo di terra):

Accertarsi che tutti i cavi siano collegati correttamente.

3. Scarica la APP

Android™ & iOS

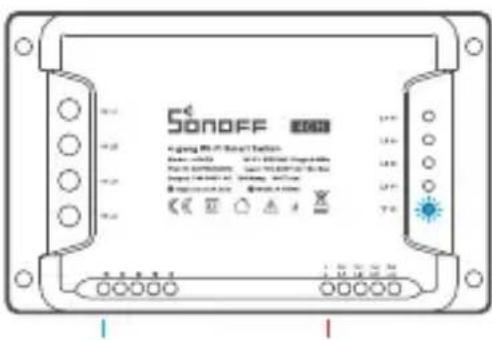

4. Accensione

Dop o l'a cce nsi one, il dispositivo en trerà nella modalità di ac cop pia men to (Touch) durante il primo utilizzo, l'indicatore LED del Wi-Fi passa a "un ciclo di due lampeggi brevi e uno lungo".

Il dispositivo uscirà dalla modalità di abbinamento rapido (Touch) se non abbinato entro 3 minuti. Se avete necessità di effettuare nuovamente l'accesso, Premere a lungo qualsiasi pulsante di accoppiamento 5 sec fino a quando la spia LED del Wi-Fi lampeggia ciclicamente due volte velocemente ed una volta a lungo, quindi rilasciare.

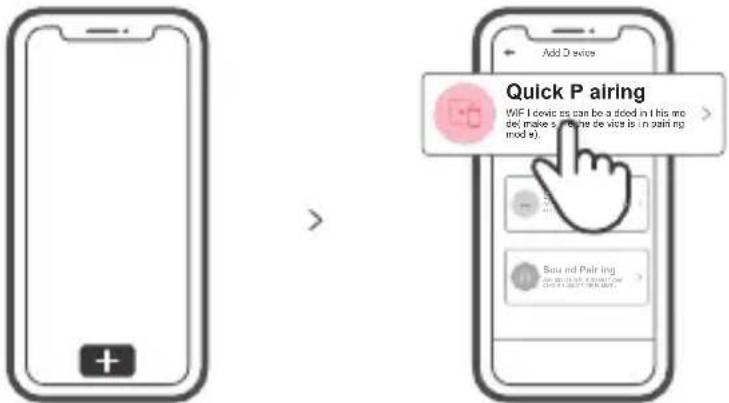

5. Aggiungere il dispositivo

Toccare "+" e selezionare "Accoppiamento rapido", quindi procedere seguendo le indicazioni dell'APP.

Modalità di accoppiamento compatibile

Se non è possibile accedere alla Modalità di accoppiamento rapido (Touch), provare con la "Modalità di accoppiamento compatibile" per eseguire l'accoppiamento.

Premere a lungo qualsiasi tasto di configurazione per 5 sec. fino a quando l'indicatore LED Wi-Fi inizia a lampeggiare con un ciclo di due lampeggi brevi e un lampeggio lungo e quindi rilasciarlo. Premere di nuovo a lungo qualsiasi tasto di configurazione per 5 sec. fino a quando l'indicatore LED Wi-Fi lampeggia rapidamente. A questo punto, il dispositivo entra in Modalità di accoppiamento compatibile.

② Toccare "+" e selezionare "Modalità di accoppiamento compatibile" sull'APP. Selezionare l'SSID Wi-Fi con ITEAD-***** e inserire la password 12345678, quindi tornare indietro all'APP eWeLink e toccare "Avanti". Pazientare fino al completamento dell'accoppiamento.

Specifiche

Modello	4CHR3/4CHPROR3
Ingresso	4CHR3: 100-240V AC 50/60Hz4CHPROR3: 100-240V AC 50/60Hz (DC: 9-23V)
Potenza massima.	4CHR3: 10A/2200W/Canale 16A/3500W/Total4CHPROR3: 10A/2200W/Canale 40A/8800W/Total
RF	433.92MHz
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Sistemi operativi	Android & iOS
Temperatura di funzionamento	-10°C~40°C
Materiali	PC V0
Dimensioni	145x90x34mm

4CHR3 non supporta il telecomando a 433,92 MHz.

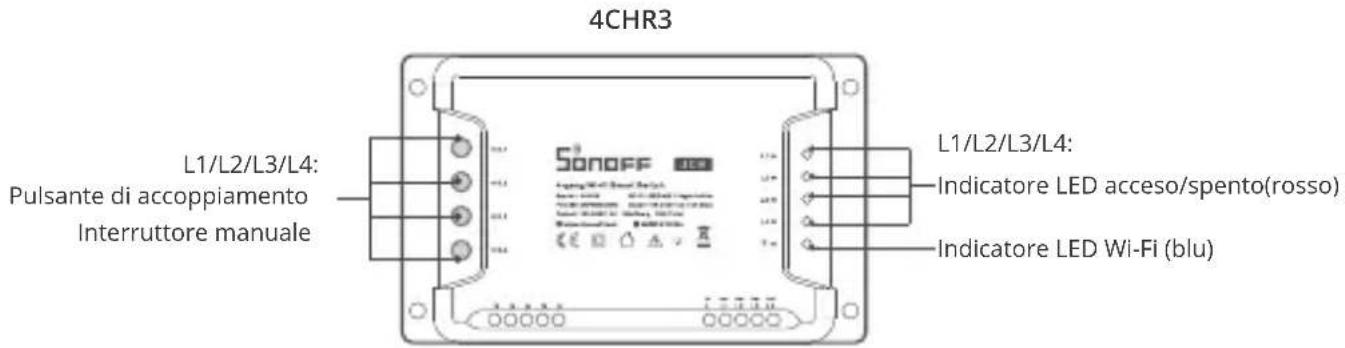

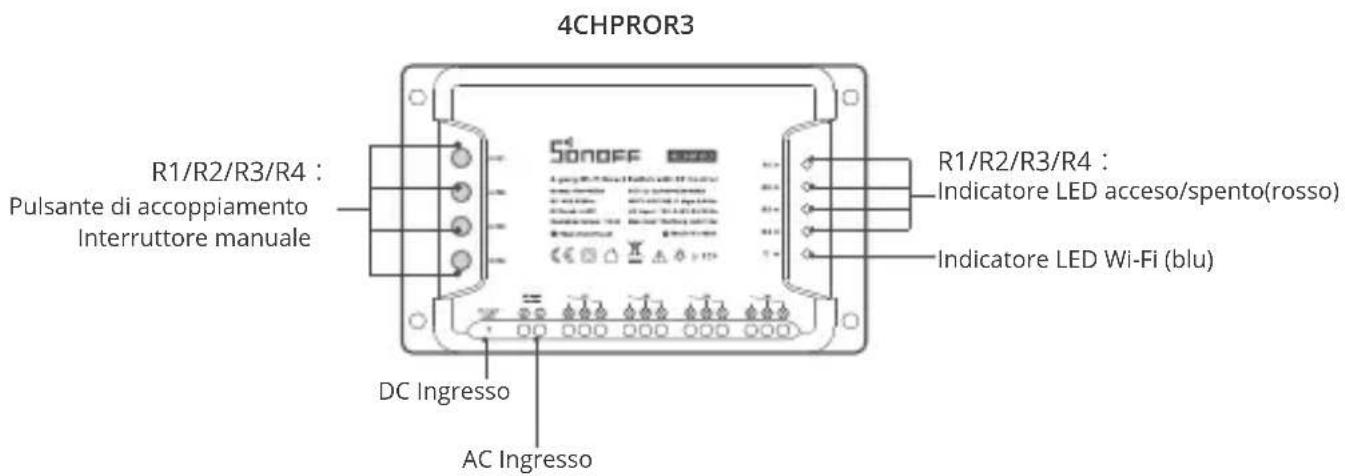

Introduzione al prodotto

Il peso del dispositivo è inferiore a 1 kg. Si raccomanda un'altezza di installazione inferiore a 2 m.

Istruzioni sullo stato dell'indicatore Wi-Fi LED

Stato dell'indicatore Wi-Fi LED	Istruzioni sullo stato
Il LED blu un ciclo di due lampeggi brevi e uno lungo	Modalità di accoppiamento rapido
Il LED blu costantemente accesa	Il collegamento del dispositivo è stato eseguito correttamente
Il LED blu che lampeggia rapidamente	Modalità di accoppiamento compatibile
Il LED blu che lampeggia rapidamente una volta sola	Impossibile trovare il router
Il LED blu che lampeggia rapidamente per due volte	Il collegamento con il router è stato eseguito correttamente ma il Wi-Fi non è connesso.
Il LED blu che lampeggia rapidamente per tre volte	Aggiornamento

Caratteristiche

Questo dispositivo è uno Smart Switch Wi-Fi a 4 canali con funzioni di auto-bloccaggio, interblocco e inching che consente di accendere/spegnere il dispositivo da remoto, programmarlo o condividerlo con la famiglia per controllarlo insieme.

Telecomando via APP

Programmazione

Controllo vocale Controllo della condivisione

InterbloccoAuto-bloccaggio A impulsiScene intelliger

Telecomando a RF Stato di accensione

Aggiungere fotocamera

Controllo LAN

Accoppiamento telecomando RF

4CHPROR3 supporta il telecomando con banda di frequenza 433,92 MHz per l'accensione/spegnimento e ciascun canale può associarlo in modo indipendente, in quanto si tratta di un controllo senza fili locale a corto raggio, non di un controllo tramite Wi-Fi.

Metodi di accoppiamento:

Premere a lungo il pulsante dell'interruttore di canale da associare per 3s, fino a quando l'indicatore LED Wi-Fi diventa rosso e "lampeggia rapidamente una volta" e rilasciare; quindi premere brevemente il pulsante da associare sul telecomando. Se l'indicatore LED Wi-Fi diventa rosso e "lampeggia rapidamente una volta", significa che l'accoppiamento è riuscito.

Metodi di cancellazione:

Premere a lungo il pulsante dell'interruttore di canale da cancellare per 5s fino a quando l'indicatore LED Wi-Fi diventa rosso e "lampeggia rapidamente due volte" e rilasciare; quindi premere brevemente il pulsante da cancellare sul telecomando. Se l'indicatore LED Wi-Fi diventa rosso e "lampeggia rapidamente una volta", significa che il codice è stato cancellato.

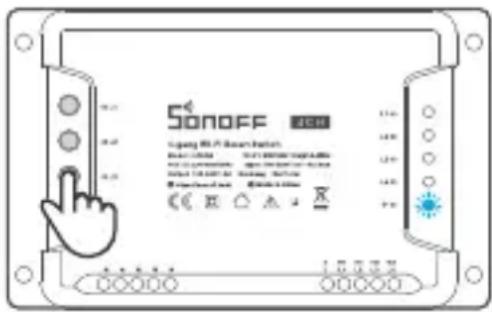

Rete di commutazione

Se è necessario commutare la rete, premere a lungo qualsiasi pulsante di accoppiamento 5 sec fino a quando l'indicatore LED Wi-Fi inizia a lampeggiare ciclicamente con 2 brevi accensioni e una più lunga e quindi si spegne. Il dispositivo entra in modalità di accoppiamento rapido; a questo punto è possibile eseguire di nuovo l'associazione.

Ripristino impostazioni di fabbrica

La cancellazione del dispositivo sull'applicazione eWeLink indica il ripristino delle impostazioni di fabbrica.

Problemi comuni

D: Perché il mio dispositivo rimane "Offline"?

R: Il dispositivo appena aggiunto ha bisogno di 1 - 2 minuti per connettersi al Wi-Fi e alla rete. Se rimane offline per un lungo periodo, individuare il problema in base allo stato dell'indicatore Wi-Fi blu:

1. L'indicatore blu Wi-Fi lampeggia velocemente una volta al secondo, il che significa che l'interruttore non è riuscito a connettersi al Wi-Fi:

① Forse è stata inserita una password del Wi-Fi sbagliata.
② Forse c'è troppa distanza tra l'interruttore e il proprio router o l'ambiente causa interferenze, provare ad avvicinare il router. Se non funziona, effettuare nuovamente l'operazione di accoppiamento.
③ La rete Wi-Fi 5G non è supportata, mentre è supportata solo la rete wireless a 2,4 GHz.
④ Forse il filtro degli indirizzi MAC è aperto. Nel caso, disattivarlo.

Se nessuno dei suggerimenti di cui sopra ha risolto il problema, è possibile aprire la rete dati mobile sul telefono per creare un hotspot Wi-Fi, quindi aggiungere nuovamente il dispositivo.

1. L'indicatore blu lampeggia velocemente due volte al secondo, il che significa che il dispositivo è connesso al Wi-Fi ma non è riuscito a connettersi al server.

Verificare che la rete sia sufficientemente stabile. Se il doppio lampeggio si verifica frequentemente, significa che si cerca di accedere a una rete instabile e non si tratta di un problema del prodotto. Se la rete è normale, provare a spegnere il dispositivo per riavviare l'interruttore.
