Basic R3 - Casa intelligente Sonoff - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore intelligente
Marca	Sonoff
Modello	Basic R3 (BASICR3/BASICRFR3)
Dimensioni	91 x 43 x 25 mm
Peso	Meno di 1 kg
Alimentazione	100-240 V AC, 50/60 Hz, 10 A (max)
Materiale	PC V0 (ignifugo)
Connettività	Wi-Fi IEEE 802.11 b/g/n 2,4 GHz; modello RFR3: radio 433,92 MHz
Sistemi operativi	Android e iOS
Funzioni principali	Telecomando tramite app, pianificazione, controllo vocale, controllo condiviso, scene intelligenti, sincronizzazione stato, telecamera, telecomando FR (modello RFR3)
Indicatore LED Wi-Fi	Lampeggi lunghi/corti a seconda della modalità (accoppiamento, connessione, errore)
Installazione	Montaggio a incasso o a superficie, cablaggio del neutro e della fase, altezza consigliata < 2 m
Sicurezza	Tagliare la corrente prima dell'installazione; non toccare l'interruttore durante l'uso; rivolgersi a un professionista
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.

Domande frequenti - Basic R3 Sonoff

Come associare il dispositivo all'app eWeLink?

Accendere il dispositivo: il LED lampeggia due volte velocemente poi una volta lungamente (modalità Accoppiamento rapido). Aprire l'app, toccare «+», selezionare «Accoppiamento rapido» e seguire le istruzioni. Se la modalità rapida non funziona, utilizzare la modalità compatibile: premere per 5 secondi il pulsante di configurazione finché il LED non lampeggia velocemente, quindi nell'APP scegliere «Modalità compatibile», connettersi al Wi-Fi ITEAD-****** con la password 12345678, poi tornare all'APP.

Cosa fare se il dispositivo rimane «Offline»?

Verificare l'indicatore Wi-Fi: se lampeggia brevemente una volta al secondo, il dispositivo non si connette al Wi-Fi. Cause possibili: password errata, distanza eccessiva, interferenze, Wi-Fi 5G non supportato, filtro MAC attivato. Provare ad avvicinare l'interruttore al router, disattivare il filtro MAC o creare un hotspot mobile. Se il LED lampeggia rapidamente due volte, il dispositivo è connesso al Wi-Fi ma non al server: controllare la connessione Internet e riavviare il dispositivo.

Il Basic R3 supporta il Wi-Fi 5 GHz?

No, il Basic R3 funziona solo sulla banda 2,4 GHz (IEEE 802.11 b/g/n). Assicurarsi che il router emetta su questa frequenza.

Come resettare il dispositivo alle impostazioni di fabbrica?

Eliminare il dispositivo nell'app eWeLink: questo lo ripristina automaticamente alle impostazioni di fabbrica. È anche possibile tenere premuto il pulsante di configurazione per 5 secondi per entrare in modalità di accoppiamento, ma questo non resetta completamente il dispositivo.

Posso utilizzare un telecomando con il Basic R3?

Solo il modello BASICRFR3 supporta un telecomando sulla frequenza 433,92 MHz. Il modello standard BASICR3 non è compatibile. Per associare il telecomando, premere per 3 secondi il pulsante di configurazione finché il LED rosso lampeggia una volta, quindi premere il pulsante desiderato del telecomando.

Come dissociare un telecomando FR?

Premere per 5 secondi il pulsante di configurazione finché il LED rosso lampeggia due volte. Quindi premere il pulsante del telecomando associato per dissociarlo.

Cosa significa un LED Wi-Fi che lampeggia rapidamente tre volte?

Indica che il dispositivo è in fase di aggiornamento del firmware. Attendere fino al termine dell'aggiornamento.

Come cambiare rete Wi-Fi?

Tenere premuto il pulsante di configurazione per 5 secondi finché il LED non lampeggia due volte brevi e una volta lunga. Il dispositivo torna in modalità di accoppiamento rapido. Quindi seguire la procedura di associazione con la nuova rete.

Il Basic R3 è compatibile con Amazon Alexa o Google Assistant?

Sì, tramite l'app eWeLink. Dopo aver associato il dispositivo all'app, è possibile collegare eWeLink ad Alexa o Google Assistant per il controllo vocale. Seguire le istruzioni nell'app.

Qual è il carico massimo supportato dal Basic R3?

Il dispositivo supporta un carico massimo di 10 A a 100-240 V AC, pari a circa 2400 W (a 240 V) o 1000 W (a 100 V). Non superare mai questo limite.

MANUALE UTENTE Basic R3 Sonoff

Istruzioni per l'uso

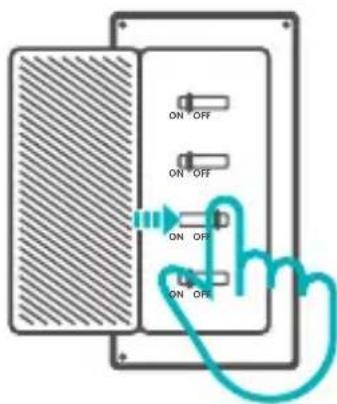

1. Spegnimento

Per evitare scosse elettriche, consultare il rivenditore o un professionista qualificato per assistenza durante l'installazione e la riparazione! Non toccare l'interruttore durante l'uso.

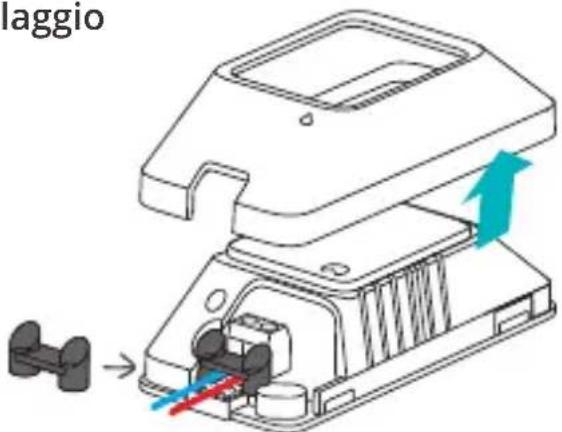

2. Istruzioni per il cablaggio

Rimuovere la protezione, quindi collegare i cavi prima di fissare il dispositivo di fissaggio del filo.

Per effettuare un'installazione completa, si deve allineare " " con " " quando si fissa la protezione.

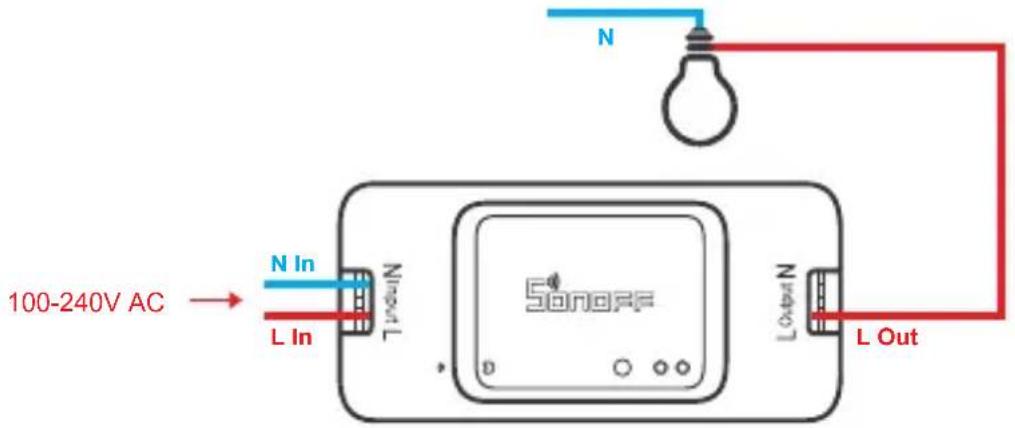

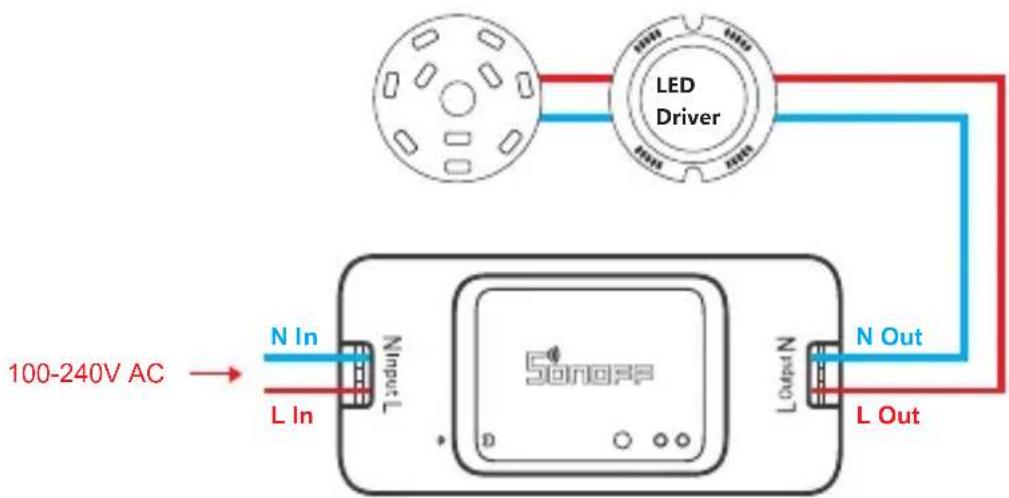

Istruzioni per il cablaggio della lampada da soffitto :

Istruzioni per il cablaggio con un solo cavo di fase:

Assicurarsi che il collegamento del cavo di neutro e del cavo di fase sia corretto.

3. Scarica la APP

Android™ & iOS

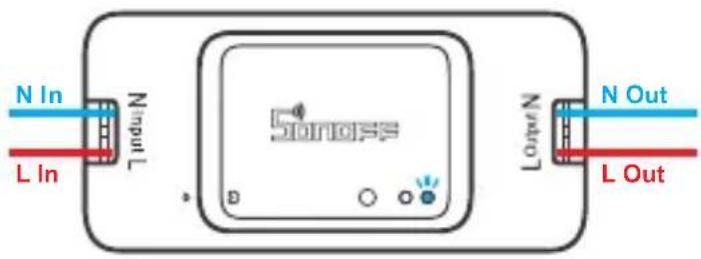

4. Accensione

Dopo l'accensione, il dispositivo entrerà nella modalità di accoppiamento (Touch) durante il primo utilizzo, l'indicatore LED del Wi-Fi passa a "un ciclo di due lampeggi brevi e uno lungo".

Il dispositivo uscirà dalla modalità di abbinamento rapido (Touch) se non abbinato entro 3 minuti. Se avete necessità di effettuare nuovamente l'accesso, premere a lungo pulsante di configurazione 5 sec fino a quando la spia LED del Wi-Fi lampeggia ciclicamente due volte velocemente ed una volta a lungo, quindi rilasciare.

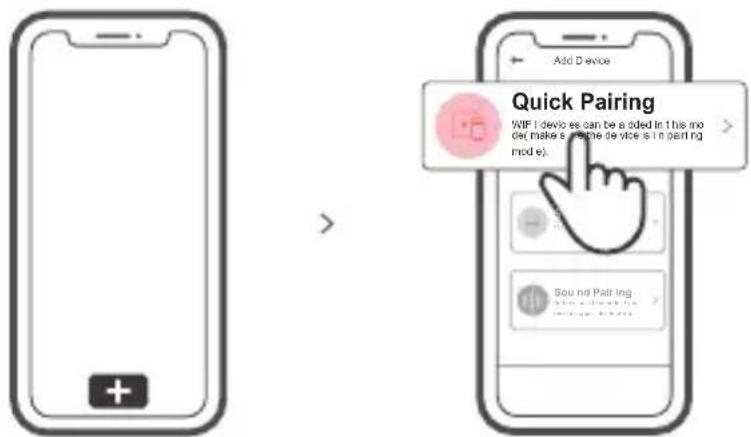

5. Aggiungere il dispositivo

Toccare "+" e selezionare "Accoppiamento rapido", quindi procedere seguendo le indicazioni dell'APP.

Modalità di accoppiamento compatibile

Se non è possibile accedere alla Modalità di accoppiamento rapido (Touch), provare con la "Modalità di accoppiamento compatibile" per eseguire l'accoppiamento.

Premere a lungo tasto di configurazione per 5 sec. fino a quando l'indicatore LED Wi-Fi inizia a lampeggiare con un ciclo di due lampeggi brevi e un lampeggio lungo e quindi rilasciarlo. Premere di nuovo a lungo tasto di configurazione per 5 sec. fino a quando l'indicatore LED Wi-Fi lampeggia rapidamente. A questo punto, il dispositivo entra in Modalità di accoppiamento compatibile.

2 Toccare "+" e selezionare "Modalità di accoppiamento compatibile" sull'APP Selezionare l'SSID Wi-Fi con ITEAD-***** e inserire la password 12345678, quindi tornare indietro all'APP eWeLink e toccare "Avanti". Pazientare fino al completamento dell'accoppiamento.

Specifiche

Modello	BASICR3/BASICRFR3
Ingresso max	100-240V CA 50/60 Hz 10A
Uscita max	100-240V CA 50/60 Hz 10A
Sistemi operativi	Android & iOS
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
RF	433,92MHz
Materiali	PC V0
Dimensioni	91x43x25mm

BASICR3 non supporta il telecomando a 433,92 MHz.

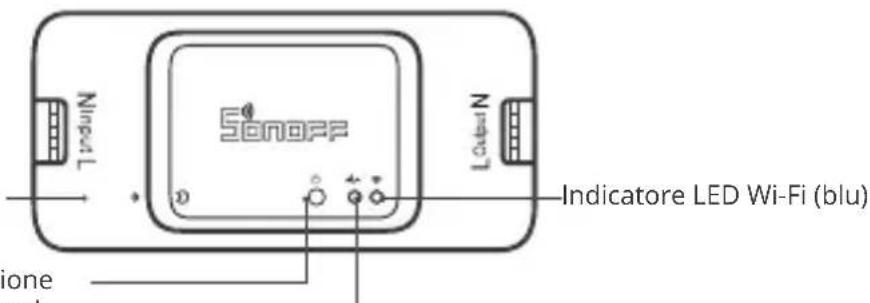

Introduzione al prodotto

Protezione

pulsante di configurazione interruttore manuale

BASICR3: Indicatore LED acceso/spento(rosso)

BASICRFR3: Indicatore a LED di dispositivo telecomandato(rosso)

Il peso del dispositivo è inferiore a 1 kg.

Si raccomanda un'altezza di installazione inferiore a 2 m.

Istruzioni sullo stato dell'indicatore Wi-Fi LED

	Istruzioni sullo statoStato dell'indicatore Wi-Fi LED
Il LED blu un ciclo di due lampeggi brevi e uno lungo	Modalità di accoppiamento rapido
Il LED blu costantemente accesa	Il collegamento del dispositivo è stato eseguito correttamente
Il LED blu che lampeggia rapidamente	Modalità di accoppiamento compatibile
Il LED blu che lampeggia rapidamente una volta sola	Impossibile trovare il router
Il LED blu che lampeggia rapidamente per due volte	Il collegamento con il router è stato eseguito correttamente ma il Wi-Fi non è connesso.
Il LED blu che lampeggia rapidamente per tre volte	Aggiornamento

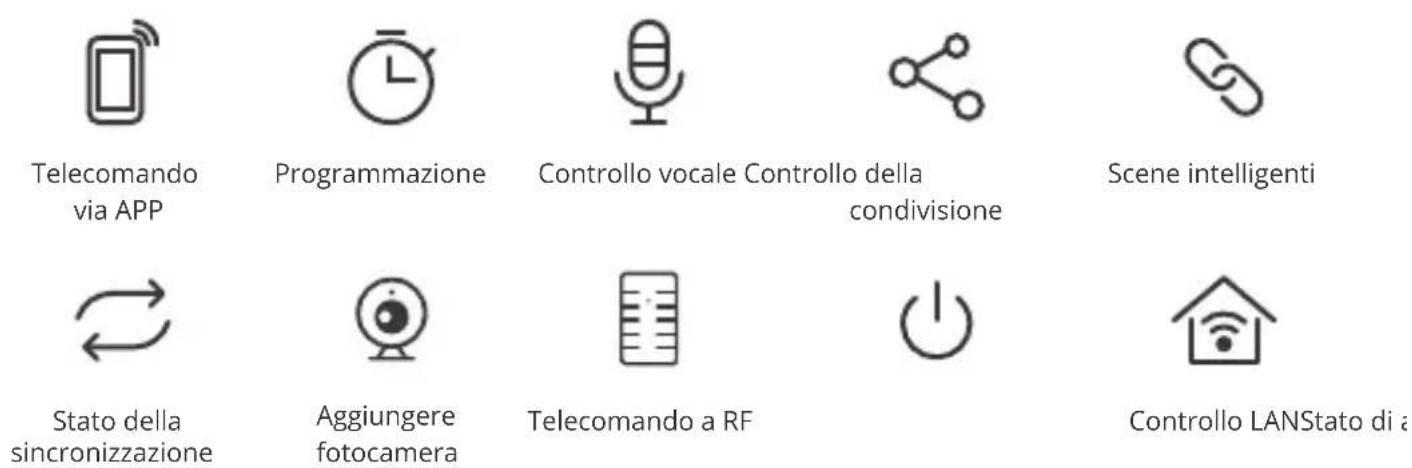

Caratteristiche

Accendi/spegni la attrezzatura da qualsiasi luogo, programma l'accensione/spegnimento e condividi l'APP con la tua famiglia per controllarla.

Accoppiamento telecomando RF

BASICRFR3 supporta il telecomando con banda di frequenza 433,92 MHz per l'accensione/spegnimento e ciascun canale può associarlo in modo indipendente, in quanto si tratta di un controllo senza fili locale a corto raggio, non di un controllo tramite Wi-Fi.

Metodi di accoppiamento:

Tenere premuto per 3s il pulsante di accoppiamento finché l'indicatore a LED rosso di dispositivo telecomandato non lampeggia una volta, quindi premere il pulsante del telecomando che si desidera accoppiare per il successivo controllo.

Metodi di cancellazione:

Tenere premuto per 5s il pulsante di accoppiamento fino a quando la spia LED del Wi-Fi lampeggia in rosso due v o l t e , quindi pre m e re il pul s a n t e c o n figurato corrispondente al telecomando per cancellare i valori di codifica di tutti i pulsanti configurati.

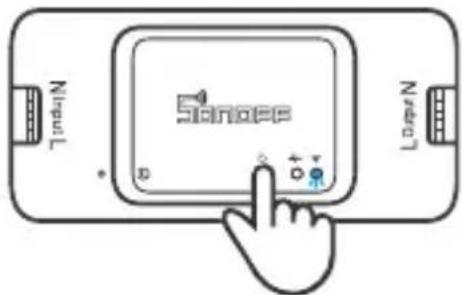

Rete di commutazione

Se è necessario commutare la rete, premere a lungo il pulsante di accoppiamento per 5s fino a quando l'indicatore LED Wi-Fi inizia a lampeggiare ciclicamente con 2 brevi accensioni e una più lunga e quindi si spegne. Il dispositivo entra in modalità di accoppiamento rapido ; a questo punto è possibile eseguire di nuovo l'associazione.

Ripristino impostazioni di fabbrica

La cancellazione del dispositivo sull'applicazione eWeLink indica il ripristino delle impostazioni di fabbrica.

Problemi comuni

D: Perché il mio dispositivo rimane "Offline"?

R: Il dispositivo appena aggiunto ha bisogno di 1 - 2 minuti per connettersi al Wi-Fi e alla rete. Se rimane offline per un lungo periodo, individuare il problema in base allo stato dell'indicatore Wi-Fi blu:

1. L'indicatore blu Wi-Fi lampeggia velocemente una volta al secondo, il che significa che l'interruttore non è riuscito a connettersi al Wi-Fi:

① Forse è stata inserita una password del Wi-Fi sbagliata.
② Forse c'è troppa distanza tra l'interruttore e il proprio router o l'ambiente causa interferenze, provare ad avvicinare il router. Se non funziona, effettuare nuovamente l'operazione di accoppiamento.
③ La rete Wi-Fi 5G non è supportata, mentre è supportata solo la rete wireless a 2.4 GHz.
④ Forse il filtro degli indirizzi MAC è aperto. Nel caso, disattivarlo.

Se nessuno dei suggerimenti di cui sopra ha risolto il problema, è possibile aprire la rete dati mobile sul telefono per creare un hotspot Wi-Fi, quindi aggiungere nuovamente il dispositivo.

1. L'indicatore blu lampeggia velocemente due volte al secondo, il che significa che il dispositivo è connesso al Wi-Fi ma non è riuscito a connettersi al server.

Verificare che la rete sia sufficientemente stabile. Se il doppio lampeggio si verifica frequentemente, significa che si cerca di accedere a una rete instabile e non si tratta di un problema del prodotto. Se la rete è normale, provare a spegnere il dispositivo per riavviare l'interruttore.
