Produkttyp	Intelligenter Schalter
Marke	Sonoff
Modell	Basic R3 (BASICR3/BASICRFR3)
Abmessungen	91 x 43 x 25 mm
Gewicht	Weniger als 1 kg
Stromversorgung	100-240 V AC, 50/60 Hz, 10 A (max)
Material	PC V0 (flammhemmend)
Konnektivität	Wi-Fi IEEE 802.11 b/g/n 2,4 GHz; Modell RFR3: Funk 433,92 MHz
Betriebssysteme	Android & iOS
Hauptfunktionen	App-Fernsteuerung, Zeitplanung, Sprachsteuerung, gemeinsame Steuerung, intelligente Szenen, Zustandssynchronisation, Kamera, FR-Fernbedienung (Modell RFR3)
Wi-Fi-LED-Anzeige	Lange/kurze Blinksignale je nach Modus (Kopplung, Verbindung, Fehler)
Installation	Unterputz- oder Aufputzmontage, Verkabelung von Neutralleiter und Phase, empfohlene Höhe < 2 m
Sicherheit	Vor der Installation Strom abschalten; während des Gebrauchs den Schalter nicht berühren; einen Fachmann hinzuziehen
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine scheuernden Reinigungsmittel verwenden.

Häufig gestellte Fragen - Basic R3 Sonoff

Wie verbinde ich das Gerät mit der eWeLink-App?

Schalten Sie das Gerät ein: Die LED blinkt zweimal kurz und dann einmal lang (Schnellkopplungsmodus). Öffnen Sie die App, tippen Sie auf "+", wählen Sie "Schnellkopplung" und folgen Sie den Anweisungen. Wenn der Schnellmodus nicht funktioniert, verwenden Sie den Kompatibilitätsmodus: Drücken Sie die Konfigurationstaste 5 Sekunden lang, bis die LED schnell blinkt, wählen Sie dann in der APP "Kompatibilitätsmodus", verbinden Sie sich mit dem Wi-Fi ITEAD-****** mit dem Kennwort 12345678, und kehren Sie dann zur APP zurück.

Was tun, wenn das Gerät "Offline" bleibt?

Überprüfen Sie die Wi-Fi-LED: Wenn sie einmal pro Sekunde kurz blinkt, verbindet sich das Gerät nicht mit dem Wi-Fi. Mögliche Ursachen: falsches Passwort, zu große Entfernung, Störungen, nicht unterstütztes 5-GHz-WLAN, aktivierte MAC-Filterung. Versuchen Sie, den Schalter näher am Router zu platzieren, deaktivieren Sie die MAC-Filterung oder erstellen Sie einen mobilen Hotspot. Wenn die LED zweimal schnell blinkt, ist das Gerät mit dem WLAN verbunden, aber nicht mit dem Server: Überprüfen Sie Ihre Internetverbindung und starten Sie das Gerät neu.

Unterstützt der Basic R3 5-GHz-WLAN?

Nein, der Basic R3 arbeitet nur im 2,4-GHz-Band (IEEE 802.11 b/g/n). Stellen Sie sicher, dass Ihr Router auf dieser Frequenz sendet.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Löschen Sie das Gerät in der eWeLink-App: Dadurch werden die Werkseinstellungen automatisch wiederhergestellt. Sie können die Konfigurationstaste auch 5 Sekunden lang gedrückt halten, um in den Kopplungsmodus zu gelangen, aber das setzt das Gerät nicht vollständig zurück.

Kann ich eine Fernbedienung mit dem Basic R3 verwenden?

Nur das Modell BASICRFR3 unterstützt eine Fernbedienung auf der Frequenz 433,92 MHz. Das Standardmodell BASICR3 ist nicht kompatibel. Um die Fernbedienung zu koppeln, drücken Sie die Konfigurationstaste 3 Sekunden lang, bis die rote LED einmal blinkt, und drücken Sie dann die gewünschte Taste der Fernbedienung.

Wie entkoppele ich eine FR-Fernbedienung?

Drücken Sie die Konfigurationstaste 5 Sekunden lang, bis die rote LED zweimal blinkt. Drücken Sie dann die Taste der gekoppelten Fernbedienung, um sie zu entkoppeln.

Was bedeutet eine schnell dreimal blinkende Wi-Fi-LED?

Dies bedeutet, dass das Gerät gerade ein Firmware-Update durchführt. Warten Sie, bis das Update abgeschlossen ist.

Wie wechsle ich das WLAN-Netzwerk?

Halten Sie die Konfigurationstaste 5 Sekunden lang gedrückt, bis die LED zweimal kurz und dann einmal lang blinkt. Das Gerät wechselt zurück in den Schnellkopplungsmodus. Folgen Sie dann dem Kopplungsvorgang mit dem neuen Netzwerk.

Ist der Basic R3 mit Amazon Alexa oder Google Assistant kompatibel?

Ja, über die eWeLink-App. Nachdem Sie das Gerät mit der App verbunden haben, können Sie eWeLink mit Alexa oder Google Assistant für die Sprachsteuerung verknüpfen. Folgen Sie den Anweisungen in der App.

Was ist die maximale Last, die der Basic R3 unterstützt?

Das Gerät unterstützt eine maximale Last von 10 A bei 100-240 V AC, was etwa 2400 W (bei 240 V) oder 1000 W (bei 100 V) entspricht. Überschreiten Sie diese Grenze niemals.

BEDIENUNGSANLEITUNG Basic R3 Sonoff

Wenden Sie sich bitte an den Händler oder einen qualifizierten Fachmann, um Hilfe bei der Installation und Reparatur zu erhalten und um Stromschläge zu vermeiden! Bitte berühren Sie den Schalter nicht während des Betriebs nicht.

2. Verkabelungsanleitung

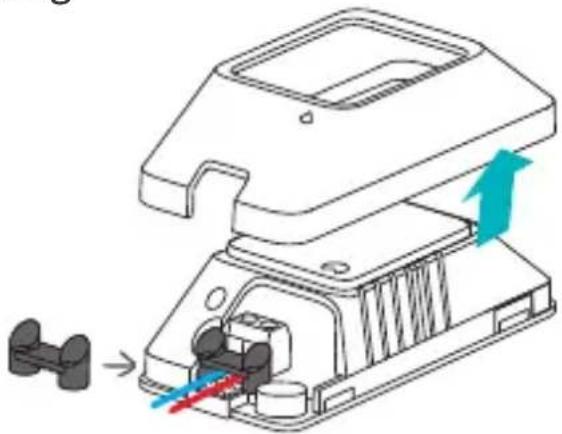

Entfernen Sie die Schutzabdeckung und schließen Sie dann die Kabel an, bevor Sie das Kabelbefestigungselement befestigen.

Damit die Installation korrekt fertiggestellt werden kann, richten Sie beim Befestigen der Schutzabdeckung bitte " mit " aus.

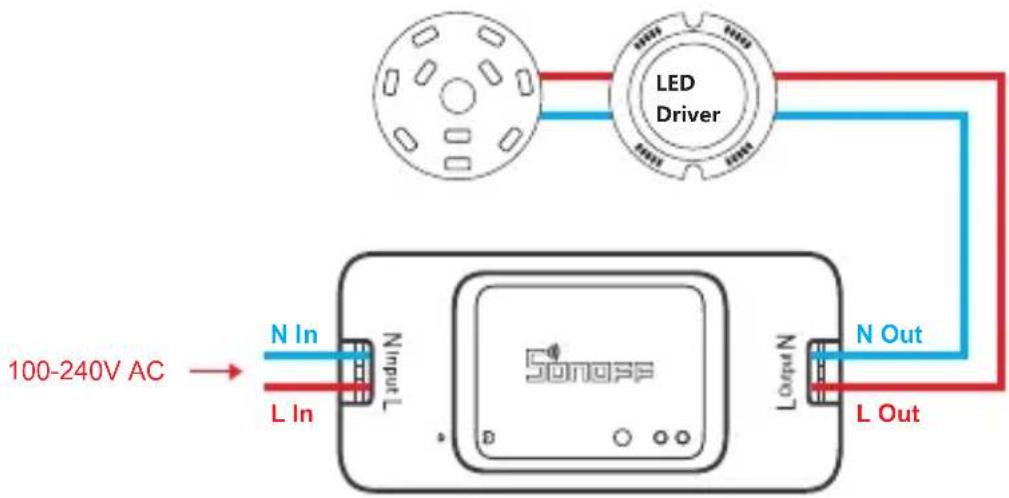

Verkabelungsanleitung für Deckenleuchten:

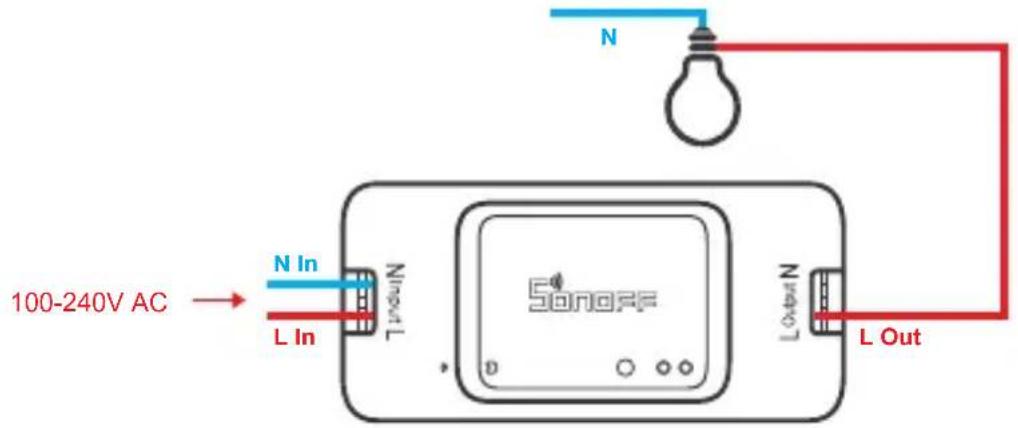

Verkabelung mit einer stromführenden:

Vergewissern Sie sich, dass der Anschluss von Neutralleiter und stromführender Phase korrekt sind.

3. APP herunterladen

Android™ & iOS

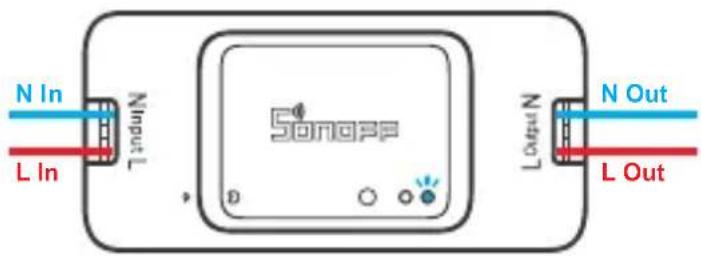

4. Einschalten

Nach dem Einschalten wechselt das Gerät bei der ersten Inbetriebnahme in den Schnellkopplungsmodus (Touch), Die WLAN-LED-Anzeige zu einem Intervall von „zweimaligem kurzen Blinken und einem langen Blinken wechselt".

Das Gerät beendet den Schnellkopplungsmodus (Touch), wenn innerhalb von 3 Minuten keine Kopplung erfolgt. Wenn der Schnellkopplungsmodus erneut aufgerufen werden soll, drücken Sie bitte Konfigurationstaste 5 Sekunden, bis die WLAN-LED-Anzeige zu einem Intervall von zweimaligem kurzen Blinken und einem langen Blinken wechselt und lassen Sie erst dann die Taste los.

5. Gerät hinzufügen

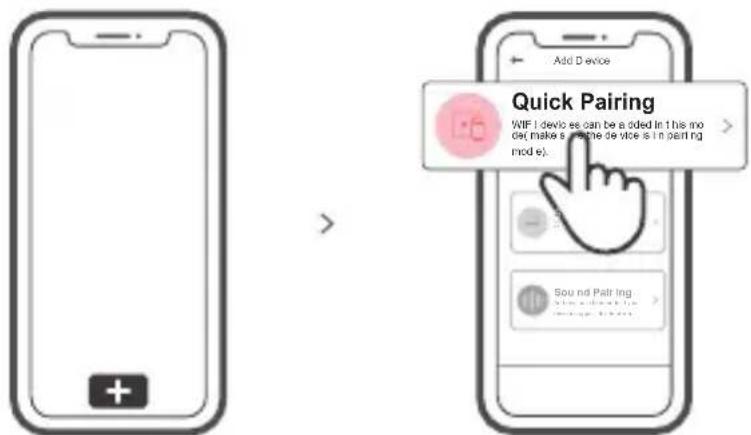

Tippen Sie auf „+“, wählen Sie „Schnellkopplung“ und arbeiten Sie dann gemäß der Aufforderung auf der APP.

Kompatibler Kopplungsmodus

Wenn Sie nicht in den Schnellkopplungsmodus (Touch) gelangen, versuchen Sie bitte den „Kompatibler Kopplungsmodus“ zum Koppeln.

1 Drücken Sie Konfigurationstaste für 5 Sekunden lang, bis sich die Wi-Fi-LED-Anzeige in einen Zyklus von zwei kurzen Blinken und einem langen Blinken und Freigabe ändert. Drücken Sie Konfigurationstaste erneut 5 Sekunden lang, bis die Wi-Fi-LED-Anzeige schnell blinkt. Dann geht das Gerät in den Kompatibler Kopplungsmodus über.
2 Tippen Sie auf „+“ und wählen Sie „Kompatibler Kopplungsmodus“ auf der APP. Wählen Sie Wi-Fi SSID mit ITEAD-****** und geben Sie das Passwort 12345678 ein, und gehen Sie dann zurück zu eWeLink APP und tippen Sie auf „Weiter“. Seien Sie geduldig, bis die Kopplung abgeschlossen ist.

Technische Daten

Modell	BASICR3/BASICRFR3
Eingang	100-240V AC 50/60Hz 10A Max
Ausgang	100-240V AC 50/60Hz 10A Max
Betriebssysteme	Android & iOS
WLAN	IEEE 802.11 b/g/n 2.4GHz
HF	433,92MHz
Materialien	PC V0
Abmessungen	91x43x25mm

BASICR3 unterstützt keine Fernbedienung mit 433,92 MHz.

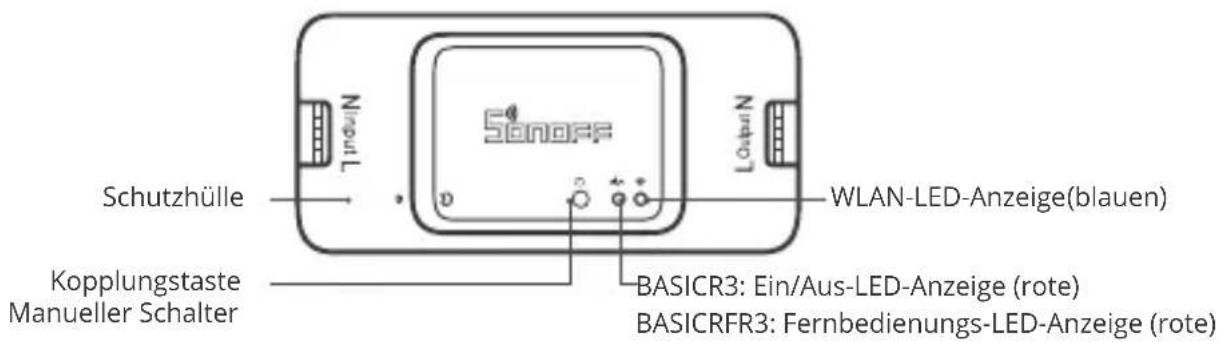

Produktvorstellung

Das Gerätegewicht beträgt weniger als 1 kg. Es wird eine Installationshöhe von weniger als 2 m empfohlen.

Wi-Fi LED-Anzeige Statusanzeige Anweisung

Wi-Fi LED-Anzeige Status	Status-Anweisung
Blinkt (einmal lang und zweimal kurz)	Schnellkopplungsmodus
Ist immer an	Gerät ist erfolgreich verbunden
Schnell blinkt	Kompatibler Kopplungsmodus
Blinkt einmal schnell	Der Router konnte nicht gefunden werden
Blinkt zweimal schnell	Erfolgreiche Verbindung zum Router, aber Wi-Fi ist nicht verbunden
Blinkt dreimal schnell	Aktualisierung

Merkmale

Schalten Sie das Licht von überall her ein/aus, planen Sie das Ein-/Ausschalten und teilen Sie App mit Ihrer Familie,damit alles von mehreren Personen gesteuert werden kann.

App Fernbedienug Zeitpläne

Sprachsteuerung

Freigabesteuerung

Intelligente Szenarien

Synchronisationsstatus Einschränkstatus hinzufügen

Funkfernbedienung

LAN-Steuerung

Kopplung der Funkfernbedienung

Der BASICRFR3 unterstützt die Fernbedienung über eine lokale Funkfernbedienung, d.h. keine WLAN-Steuerung, im Nahbereich mit dem 433,92-MHz-Frequenzband für das Ein-/Ausschalten. Jeder Kanal kann dabei unabhängig voneinander programmiert werden.

Kopplungsmethoden:

Drücken Sie die Kopplungstaste 3 Sekunden lang, bis die Rote -LED-Anzeige einmal blinkt, dann drücken Sie auf der Fernbedienung die Taste, die Sie koppeln möchten, um das Programmieren abzuschließen.

Löschmethoden:

Drücken Sie die Kopplungstaste 5 Sekunden lang, bis die Rote-LED-Anzeige zweimal blinkt, dann drücken Sie die programmierte Taste, die der Fernbedienung entspricht, um die Codewerte aller programmierten Tasten zu löschen.

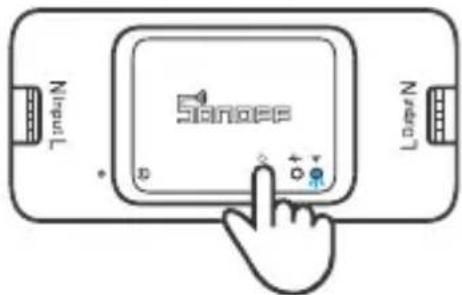

Schalt-Netzwerk

Wenn Sie das Netzwerk wechseln müssen, drücken Sie die Paarungstaste 5s lang, bis die Wi-Fi-LED-Anzeige in einem Zyklus von zwei kurzen und einem langen Aufblitzen und Loslassen wechselt und das Gerät in den Schnellkopplungsmodus wechselt, Sie können dann erneut paaren.

Zurücksetzen auf Werkseinstellungen

Wenn Sie das Gerät in der eWeLink-App löschen, wird es auf die Werkseinstellung zurückgesetzt.

Häufige Probleme

F: Warum bleibt mein Gerät „offline“?

A: Das neu hinzugefügte Gerät benötigt ca. 1 bis 2 Min., um die Verbindung zum WLAN und Netzwerk herzustellen. Wenn es längere Zeit offline Zeit bleibt, überprüfen Sie diese Probleme bitte anhand des Status der blauen WLAN-Anzeige:

1. Die blaue WLAN-Anzeige blinkt schnell einmal pro Sekunde, das bedeutet, dass der Schalter keine Verbindung mit dem WLAN herstellen konnte:

① Vielleicht haben Sie ein falsches Passwort eingegeben.
② Vielleicht ist der Abstand zwischen dem Schalter und dem Router zu groß oder es gibt Störungen in der Umgebung. Versuchen Sie, näher an den Router zu gelangen. Falls dies fehlschlägt, fügen Sie das Gerät bitte erneut hinzu.
③ Ein 5G-WLAN-Netzwerk wird nicht unterstützt. Es wird nur ein kabelloses 2,4-GHz-Netzwerk unterstützt.
④ Vielleicht ist die MAC-Adressfilterung geöffnet. Schalten Sid diese bitte aus.

Wenn das Problem durch keine der oben genannten Methoden behoben wurde, können Sie das mobile Datennetz auf Ihrem Handy öffnen, um einen WLAN-Hotspot aufzubauen, und das Gerät dann erneut hinzufügen.

1. Die blaue Anzeige blinkt schnell zweimal pro Sekunde, dies bedeutet, dass Ihr Gerät mit dem WLAN verbunden ist, aber keine Verbindung zum Server hergestellt wurde. Stellen Sie sicher, dass das Netzwerk stabil genug ist. Wenn häufiger einzweifaches Blinken auftritt, bedeutet dies, dass nur ein instabiles Netzwerkzur Verfügung steht. Dies stellt keinen Fehler des Produkts dar. Wenn der Netzwerkstatus normal ist, versuchen Sie, die Stromversorgungauszuschalten, um den Schalter neu zu starten.
