Basic R3 - Casa inteligente Sonoff - Manual de utilização gratuito

Tipo de produto	Interruptor inteligente
Marca	Sonoff
Modelo	Basic R3 (BASICR3/BASICRFR3)
Dimensões	91 x 43 x 25 mm
Peso	Menos de 1 kg
Alimentação	100-240 V CA, 50/60 Hz, 10 A (máx.)
Material	PC V0 (ignífugo)
Conectividade	Wi-Fi IEEE 802.11 b/g/n 2,4 GHz; modelo RFR3: rádio 433,92 MHz
Sistemas operacionais	Android e iOS
Funções principais	Controle remoto via aplicativo, programação, controle por voz, controle compartilhado, cenas inteligentes, sincronização de estado, câmera, controle remoto FR (modelo RFR3)
Indicador LED Wi-Fi	Piscadas longas/curtas conforme o modo (emparelhamento, conexão, erro)
Instalação	Montagem embutida ou de superfície, cabeamento do neutro e da fase, altura recomendada < 2 m
Segurança	Cortar a corrente antes da instalação; não tocar no interruptor durante o uso; chamar um profissional
Manutenção e limpeza	Limpar com um pano seco e macio. Não usar produtos abrasivos.

Perguntas frequentes - Basic R3 Sonoff

Como associar o dispositivo ao aplicativo eWeLink?

Ligue o dispositivo: o LED pisca duas vezes rapidamente e depois uma vez longamente (modo Emparelhamento rápido). Abra o aplicativo, toque em « + », selecione « Emparelhamento rápido » e siga as instruções. Se o modo rápido não funcionar, use o modo compatível: pressione o botão de configuração por 5 segundos até o LED piscar rapidamente, depois no APP escolha « Modo compatível », conecte-se ao Wi-Fi ITEAD-****** com a senha 12345678, depois volte ao APP.

O que fazer se o dispositivo permanecer « Offline »?

Verifique o LED Wi-Fi: se piscar brevemente uma vez por segundo, o dispositivo não está conectando ao Wi-Fi. Causas possíveis: senha incorreta, distância muito grande, interferências, Wi-Fi 5G não suportado, filtragem MAC ativada. Tente aproximar o interruptor do roteador, desative a filtragem MAC ou crie um ponto de acesso móvel. Se o LED piscar rapidamente duas vezes, o dispositivo está conectado ao Wi-Fi mas não ao servidor: verifique sua conexão com a Internet e reinicie o dispositivo.

O Basic R3 suporta Wi-Fi 5 GHz?

Não, o Basic R3 funciona apenas na banda 2,4 GHz (IEEE 802.11 b/g/n). Certifique-se de que seu roteador emita nesta frequência.

Como redefinir o dispositivo para os padrões de fábrica?

Exclua o dispositivo no aplicativo eWeLink: isso o restaura automaticamente para as configurações de fábrica. Você também pode manter o botão de configuração pressionado por 5 segundos para entrar no modo de emparelhamento, mas isso não redefine completamente o dispositivo.

Posso usar um controle remoto com o Basic R3?

Apenas o modelo BASICRFR3 suporta um controle remoto na frequência 433,92 MHz. O modelo padrão BASICR3 não é compatível. Para associar o controle remoto, pressione o botão de configuração por 3 segundos até o LED vermelho piscar uma vez, depois pressione o botão desejado do controle remoto.

Como desassociar um controle remoto FR?

Pressione o botão de configuração por 5 segundos até o LED vermelho piscar duas vezes. Em seguida, pressione o botão do controle remoto associado para desassociá-lo.

O que significa um LED Wi-Fi piscando rapidamente três vezes?

Isso indica que o dispositivo está em processo de atualização do firmware. Aguarde até o fim da atualização.

Como mudar de rede Wi-Fi?

Pressione e segure o botão de configuração por 5 segundos até o LED piscar duas vezes curtas e depois uma vez longa. O dispositivo volta ao modo de emparelhamento rápido. Em seguida, siga o procedimento de associação com a nova rede.

O Basic R3 é compatível com Amazon Alexa ou Google Assistant?

Sim, através do aplicativo eWeLink. Depois de associar o dispositivo ao aplicativo, você pode vincular eWeLink ao Alexa ou Google Assistant para controle por voz. Siga as instruções no aplicativo.

Qual é a carga máxima suportada pelo Basic R3?

O dispositivo suporta uma carga máxima de 10 A sob 100-240 V CA, o que equivale a cerca de 2400 W (a 240 V) ou 1000 W (a 100 V). Nunca exceda esse limite.

MANUAL DE UTILIZADOR Basic R3 Sonoff

• Português----43-48

使用说明

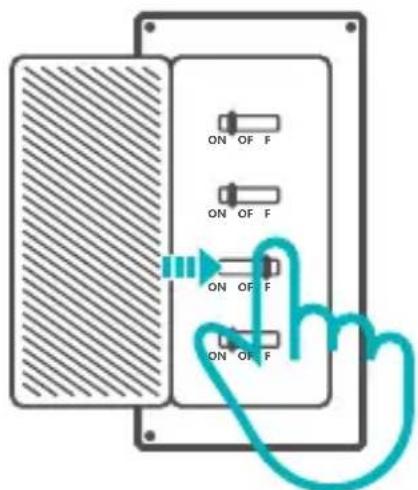

1. 断电

Instrução de Operação

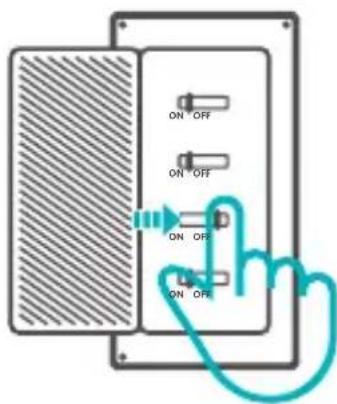

1. Desligar

Para evitar choques elétricos, por favor consulte o seu distribuidor ou um profissional qualificado para auxiliar na instalação e reparo. Por favor não toque no painel durante o uso.

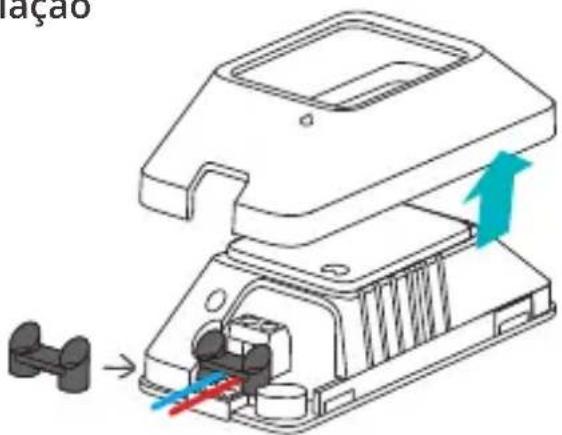

2. Instruções de instalação

Remova a tampa, então instale os fios antes de fixar o prendedor.

Para certificar-se de que a instalação está completa, por favor alinhe o “” com o “” ao colocar a tampa novamente.

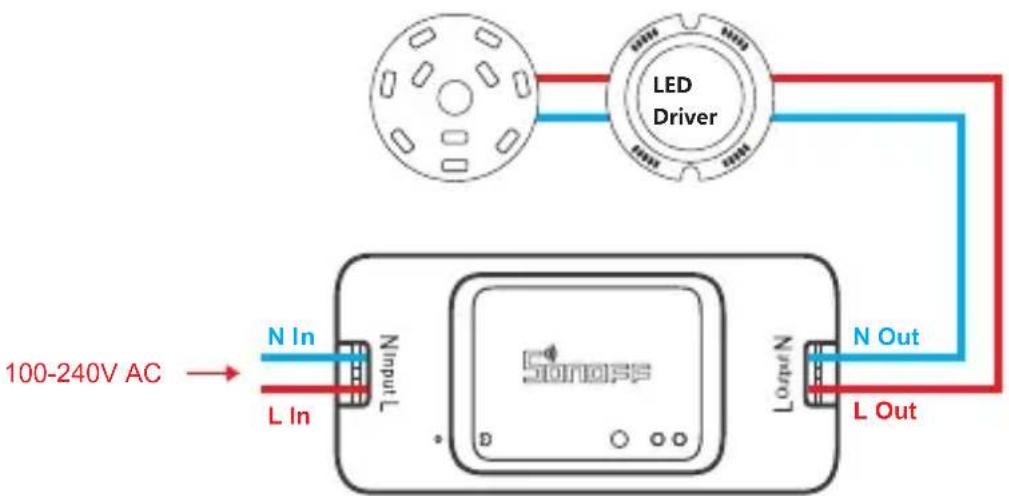

Instrução para instalação de lâmpada de teto:

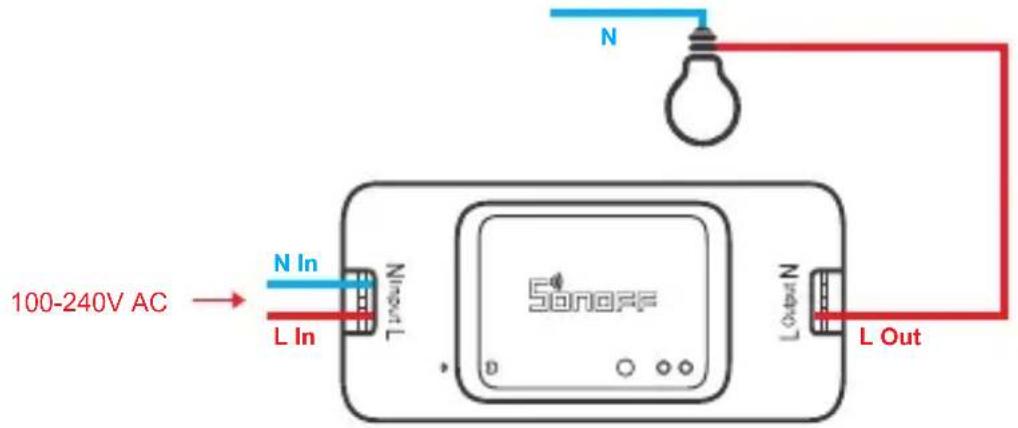

Instruções para instrução de fiação de fio único (fase):

Cerifique-se de que os cabos neutro e fase estejam conectados corretamente.

3. Baixe o APP

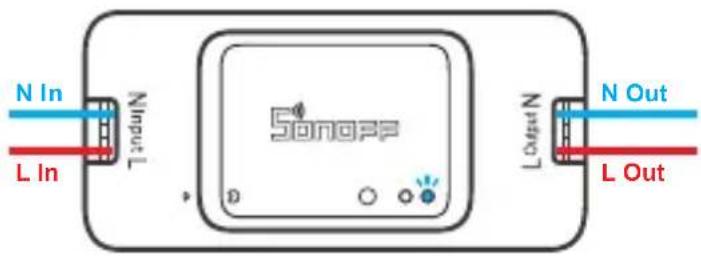

4. Ligue

Após ligar o aparelho entrará em modo de pareamento(Touch) durante o primeiro uso. O indicador LED Wi-Fi mudará para um ciclo de dois flashes curtos e um longo.

O aparelho irá sair do modo de pareamento se a conexão com o Wi-Fi não for feita em até 3 minutos. Se você queira entrar nesse modo, por favor pressione Botão de emparelhamento 5 s até que o indicador LED do Wi-Fi nude para um círculo de dois flashes curtos e um longo em seguida solte.

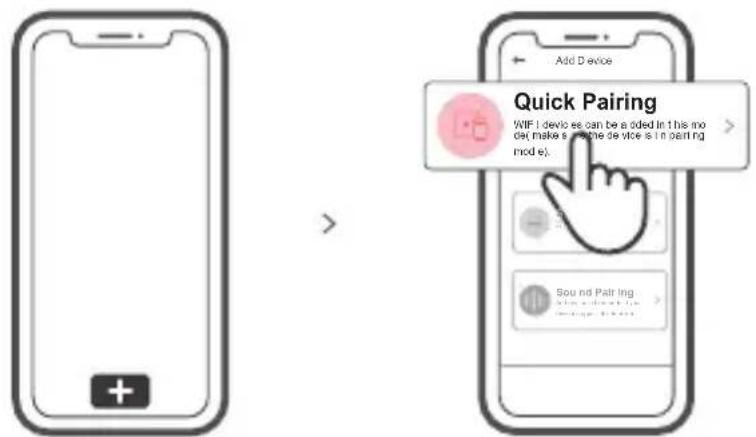

5. Adicione o aparelho

Toque "+" e selecione "Quick Pairing" então prossiga seguindo as instruções do aplicativo.

Modo de pareamento compatível

Caso falhar ao entrar no modo de pareamento rápido (Touch), por favor tente o "modo de pareamento compatível" para parear.

1 Pressione botão de configuração por 5 segundos até o indicador LED Wi-Fi mudar para um ciclo de dois flashes curtos e um longo e solte. Pressione botão de configuração por 5 segundos novamente até o indicador LED Wi-Fi pisque rapidamente. Então o dispositivo entrará em modo de pareamento compatível.
2 Toque "+" e selecione "Modo de pareamento compatível" no aplicativo.

Conecte o dispositivo móvel à conta Wi-Fi: ITEAD - ***** e a senha:12345678, então volte ao aplicativo eWeLink e clique em "Próximo". Espere até que o pareamento esteja completo.

Parâmetros do produto

Modelo	BASICR3/BASICRFR3
Entrada	100-240V AC 50/60Hz 10A Max
Saída	100-240V AC 50/60Hz 10A Max
Sistemas operacionais	Android & iOS
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
RF	433,92MHz
Material de revestimento	PC V0
Dimensão	91x43x25mm

BASICR3 não suporta o remoto com 433,92 MHz.

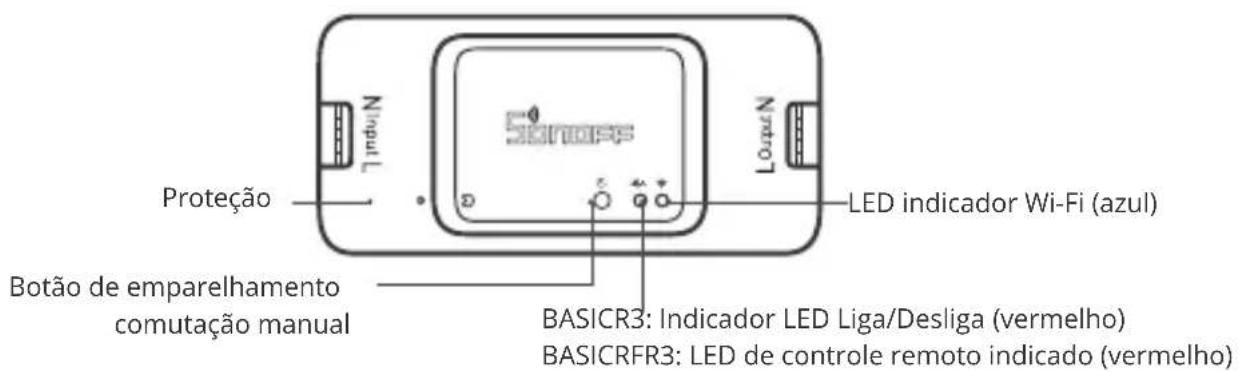

Introdução ao produto

O peso do dispositivo é inferior a 1 kg.

Recomenda-se uma altura de instalação inferior a 2 m.

Instruções do status do indicador LED Wi-Fi

Status do indicador LED	Descrição de status
LED verde Piscando (um flash longo e dois curtos)	Modo de pareamento rápido
LED verde acesa	O dispositivo foi conectado com sucesso
LED verde pisque rapidamente	Modo de pareamento compatível
LED verde pisca rapidamente uma vez	Não foi possível encontrar o roteador
LED verde pisca rapidamente duas vezes	Conectou-se ao roteador, mas falhou ao se conectar ao wi-fi
LED verde pisca três vezes rapidamente	Atualizando

Funções

Liga/Desliga equipamento de qualquer lugar, programa quando liga/desliga e compartilhe o controle com a sua família

Controle pelo aplicativo

Programador de tempo

Controle por voz Cenas in terigantehar controle

Status de sincronização

Características da câmera

Controle remoto 433Hz

Estado de inicialização

Controle LAN

Controle remoto de pareamento RF

Pressione o botão de emparelhamento por 3 segundos até o indicador LED vermelho pisque rapidamente uma vez e solte, então aperte no controle remoto o botão do canal que deseja parear, o indicador LED vermelho piscando uma vez rapidamente indica que o pareamento foi feito.

Método de redefinição:

Pressione o botão de emparelhamento por 5 segundos até o indicador LED vermelho piscar duas vezes rapidamente e solte, então aperte no controle remoto o botão do canal que deseja redefinir.

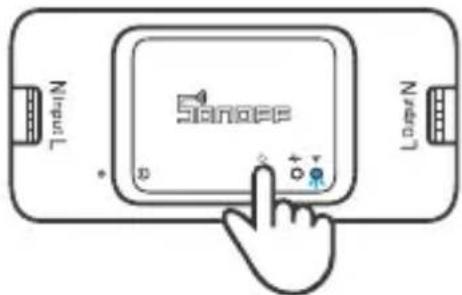

Mudar rede

Se você precisar alterar a rede, pressione e segure o botão de emparelhamento por 5s até que o indicador LED Wi-Fi nude em um ciclo de duas piscadas curtas e uma longa e solte, então o dispositivo entra no modo de emparelhamento rápido e você pode emparelhar novamente.

Redefinição de fábrica

Excluir o dispositivo no aplicativo eWeLink indica que você o restaurou para a configuração defábrica.

Problemas comuns

Q: Por que o dispositivo fica "OFFLINE"?

R: O novo dispositivo adicionado precisa de 1-2 minutos para se conectar ao roteador e Wi-Fi. Se continuar offline por um longo tempo, por favor verifique o problema pelo indicador Wi-Fi azul:

1. O indicador Wi-Fi azul pisca uma vez por segundo: significa que o dispositivo falhou ao se conectar ao seu Wi-fi

① Talvez tenha sido inserida a senha incorreta.
② Talvez o seu dispositivo esteja muito longe do seu roteador ou há algo causando interferências, considere aproximar-se do roteador. Se falhar, por favor adicione novamente.
③ O dispositivo não suporta Wi-Fi 5G, somente rede 2.4GHz.
④ Talvez o filtro do endereço MAC esteja ativado. Por favor o desative.

Se nenhum dos métodos acima resolveu o problema, você pode através do seu celular criar um ponto de Wi-Fi e adicione o dispositivo novamente.

1. Indicador azul pisca duas vezes por segundo: significa que o dispositivo se conectou ao Wi-Fi, mas falhou em se conectar ao servidor.

Certifique-se de que a sua rede esteja estável. Se o indicador piscar duas vezes com frequência significa que sua rede está instável e não é um problema do produto. Se a internet está normal, tente desligar da energia e reinicie o dispositivo.

Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados.
