Basic R3 - Умный дом Sonoff - Бесплатное руководство пользователя

Тип продукта	Умный выключатель
Бренд	Sonoff
Модель	Basic R3 (BASICR3/BASICRFR3)
Размеры	91 x 43 x 25 мм
Вес	Менее 1 кг
Питание	100-240 В AC, 50/60 Гц, 10 А (макс.)
Материал	PC V0 (огнестойкий)
Подключение	Wi-Fi IEEE 802.11 b/g/n 2,4 ГГц; модель RFR3: радио 433,92 МГц
Операционные системы	Android и iOS
Основные функции	Управление через приложение, планирование, голосовое управление, совместное управление, умные сцены, синхронизация состояния, камера, пульт ДУ FR (модель RFR3)
Индикатор Wi-Fi	Длинные/короткие мигания в зависимости от режима (сопряжение, подключение, ошибка)
Установка	Монтаж встраиваемый или накладной, подключение нулевого и фазного проводов, рекомендуемая высота < 2 м
Безопасность	Отключайте питание перед установкой; не прикасайтесь к выключателю во время работы; обращайтесь к профессионалу
Уход и очистка	Протирайте сухой мягкой тканью. Не используйте абразивные средства.

Часто задаваемые вопросы - Basic R3 Sonoff

Как подключить устройство к приложению eWeLink?

Включите устройство: индикатор мигает дважды быстро, затем один раз длинно (режим быстрого сопряжения). Откройте приложение, нажмите «+», выберите «Быстрое сопряжение» и следуйте инструкциям. Если быстрый режим не работает, используйте совместимый режим: нажмите и удерживайте 5 секунд кнопку настройки, пока индикатор не начнет быстро мигать, затем в приложении выберите «Совместимый режим», подключитесь к Wi-Fi ITEAD-****** с паролем 12345678, затем вернитесь в приложение.

Что делать, если устройство остается «Offline»?

Проверьте индикатор Wi-Fi: если он мигает один раз в секунду, устройство не подключается к Wi-Fi. Возможные причины: неверный пароль, слишком большое расстояние, помехи, неподдерживаемый Wi-Fi 5G, включена MAC-фильтрация. Попробуйте приблизить выключатель к роутеру, отключите MAC-фильтрацию или создайте мобильную точку доступа. Если индикатор быстро мигает дважды, устройство подключено к Wi-Fi, но не к серверу: проверьте интернет-соединение и перезагрузите устройство.

Поддерживает ли Basic R3 Wi-Fi 5 ГГц?

Нет, Basic R3 работает только в диапазоне 2,4 ГГц (IEEE 802.11 b/g/n). Убедитесь, что ваш роутер излучает на этой частоте.

Как сбросить устройство до заводских настроек?

Удалите устройство в приложении eWeLink: это автоматически вернет его к заводским настройкам. Вы также можете удерживать кнопку настройки 5 секунд для входа в режим сопряжения, но это не полный сброс.

Можно ли использовать пульт с Basic R3?

Только модель BASICRFR3 поддерживает пульт на частоте 433,92 МГц. Стандартная модель BASICR3 несовместима. Для сопряжения пульта нажмите и удерживайте 3 секунды кнопку настройки, пока красный индикатор не мигнет один раз, затем нажмите нужную кнопку на пульте.

Как отвязать пульт FR?

Нажмите и удерживайте 5 секунд кнопку настройки, пока красный индикатор не мигнет дважды. Затем нажмите кнопку сопряженного пульта для его отвязки.

Что означает быстрое тройное мигание индикатора Wi-Fi?

Это указывает на обновление прошивки устройства. Подождите завершения обновления.

Как сменить сеть Wi-Fi?

Нажмите и удерживайте кнопку настройки 5 секунд, пока индикатор не мигнет дважды коротко, затем один раз длинно. Устройство перейдет в режим быстрого сопряжения. Затем следуйте процедуре подключения к новой сети.

Совместим ли Basic R3 с Amazon Alexa или Google Assistant?

Да, через приложение eWeLink. После подключения устройства к приложению вы можете связать eWeLink с Alexa или Google Assistant для голосового управления. Следуйте инструкциям в приложении.

Какую максимальную нагрузку выдерживает Basic R3?

Устройство выдерживает максимальную нагрузку 10 А при 100-240 В AC, что составляет около 2400 Вт (при 240 В) или 1000 Вт (при 100 В). Никогда не превышайте этот предел.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Basic R3 Sonoff

Инструкция по эксплуатации

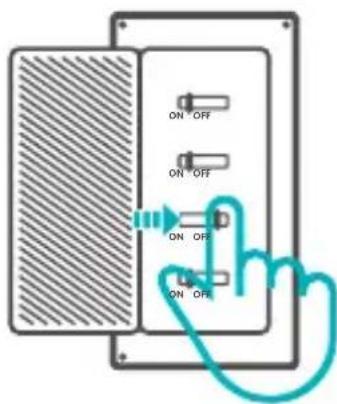

1. Выключить

⚠️ Во избежание поражения электрическим током при установке и ремонте обращайтесь за консультациями к продав цу или квалифицированному специалисту! Не касайтесь переключателя во время использования.

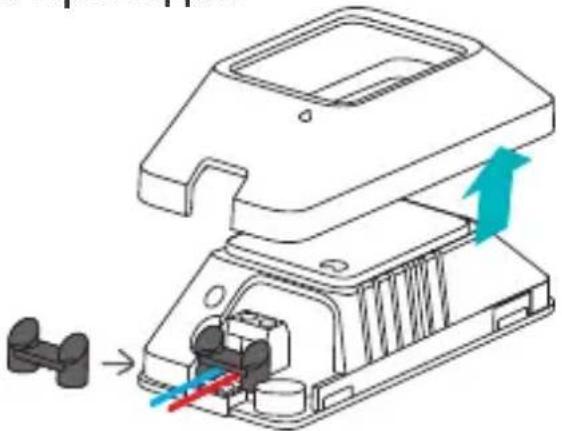

2. Инструкции по проводке

Снимите защиту и подсоедините провода перед тем, как зафиксировать провод крепежом.

Для завершения установки совместите "♦" с "●" при установке защиты.

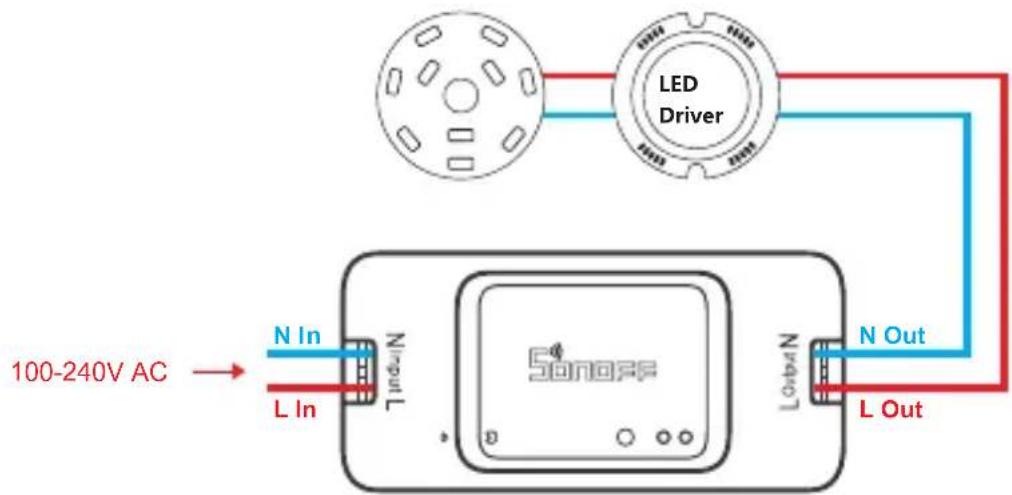

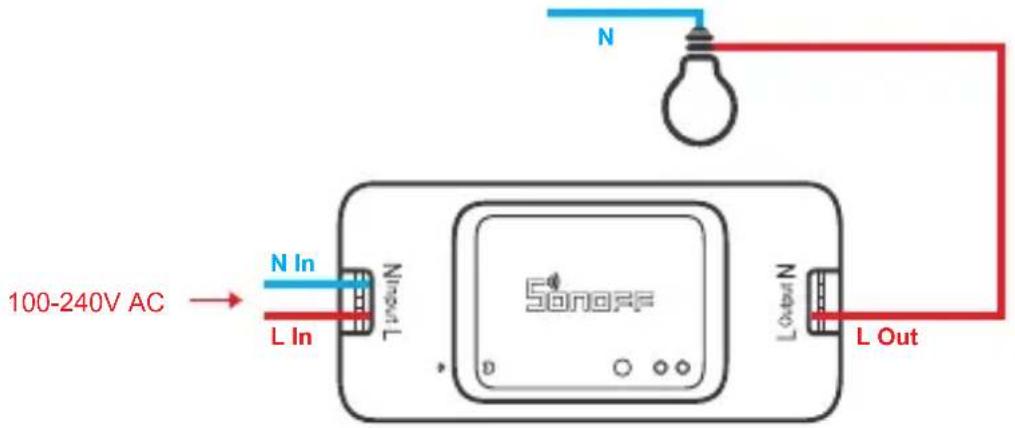

Инструкция по проводке: потолочная лампа

Инструкция по проводке: один провод под напряжением:

Убедитесь, что провод нейтрали (ноль) и провод под напряжением (фаза) подключены.

3. Скачать приложение

Android™ & iOS

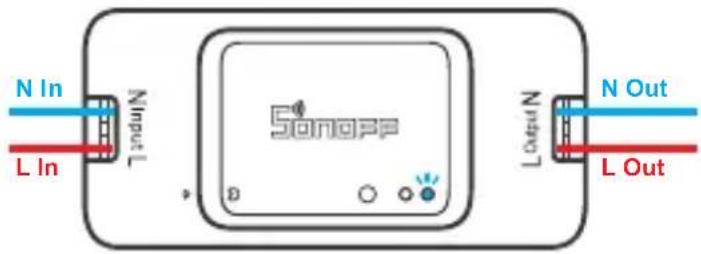

4. Включить

После первого включения устройство перейдет в режим быстрого сопряжения. светодиодный индикатор Wi-Fi начнет мигать в режиме «два раза коротко, один раз длинно».

Устройство выйдет из режима быстрого сопряжения (Touch), если сопряжение не будет выполнено в течение 3 минут. Если нужно войти снова, нажмите и удерживайте кнопку конфигурации 5 секунд, пока индикатор Wi-Fi не изменится по очереди на два коротких и одно длинное мигание, затем отпустите.

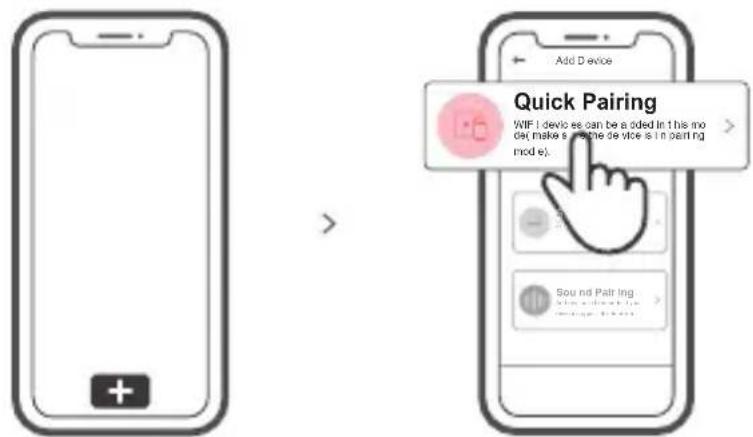

5. Добавить устройство

Коснитесь «+» и выберите «Быстрое связывание», затем выполняйте действия после появления подсказки в приложении.

Режим совместимого соединения

Если вход в режим быстрого связывания устройств (касание) выполнить не удалось, для установки связи попробуйте «Режим совместимого соединения».

① Выполняйте долгое нажатие кнопки настройки на протяжении 5 с, пока не начнет мигать светодиодный индикатор Wi-Fi — цикл работы индикатора выглядит как две короткие вспышки и одна длинная. Затем отпустите кнопку. Выполняйте долгое нажатие кнопки настройки на протяжении 5 с, пока светодиодный индикатор Wi-Fi не начнет быстро мигать. Затем устройство переходит в режим совместимого соединения.

2 Коснитесь «+» и выберите «Режим совместимого соединения» в приложении. Выберите SSID Wi-Fi в ITEAD-******* и введите паро ль 12345678, затем вернитесь в приложение eWeLink и коснитесь «Далее». Подождите некоторое время, пока не завершится установка соединения.

Технические характеристики

Модель	BASICR3/BASICRFR3
Входная мощность	100-240В пер. тока 50/60Гц 10А макс.
Выходная мощность	100-240В пер. тока 50/60Гц 10А макс.
Операционные системы	Android & iOS
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
РЧ	433,92 МГц
Материал	PC V0
Размеры	91x43x25 мм

BASICR3 не поддерживает пульт с частотой 433,92 МГц.

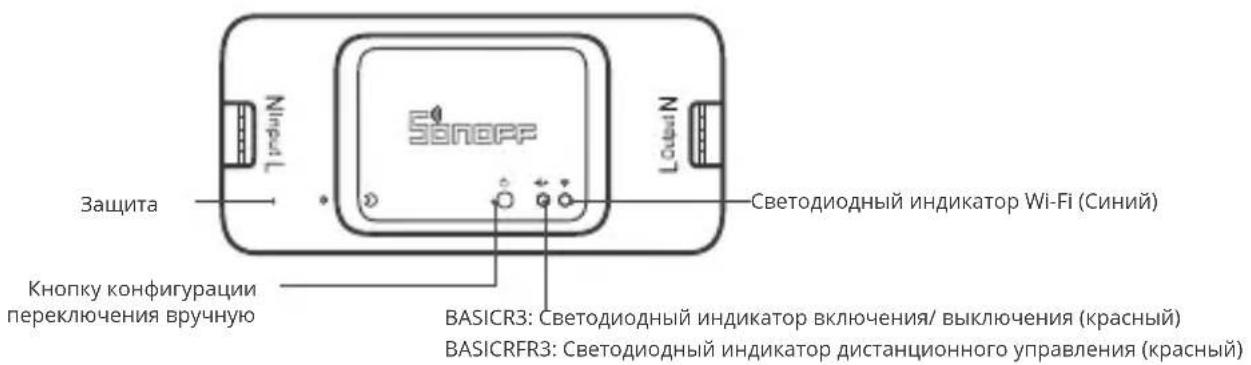

Знакомство с изделием

Вес устройства составляет менее 1 kg.

Рекомендуется устанавливать устройство на высоте менее 2 м.

Инструкция режима светодиодного индикатора

Режим светодиодного индикатора	Описание режима
Мигает зеленый светодиодная лампочка (один длинный и два коротких)	Режим быстрого сопряжения
зеленый светодиодная цвета всегда горит	Устройство успешно подключено
зеленый светодиодная цвета быстро мигает	Режим совместимого соединения
зеленый светодиодная цвета быстро мигает один раз	Невозможно найти роутер
зеленый светодиодная цвета быстро мигает два раза	Успешное подключение к маршрутизатору, но Wi-Fi не подключен
зеленый светодиодная цвета быстро мигает три раза	Обновление

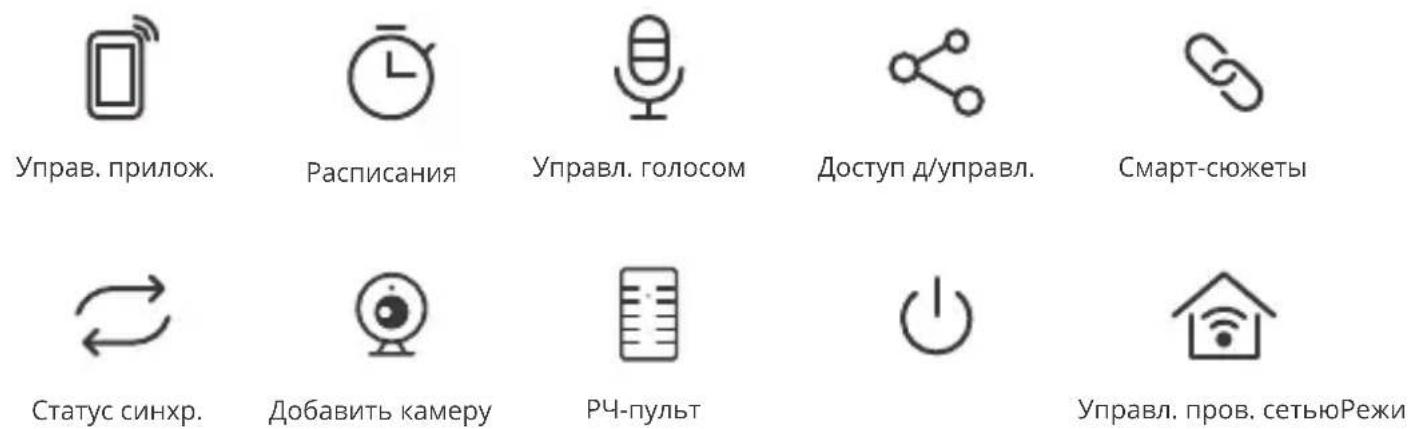

Функции

Включайте/выключайте освещение откуда угодно, составляйте расписание вк лючения/ выключения пита ния и пре доста вляйте доступ к при ложению близким для управления им.

Управ. прилож.

Расписания

Управл. голосом

Доступ д/управл.

Смарт-сюжеты

Статус синхр.

Добавить камеру

РЧ-пульт

Управл. пров. сетьюРежи

Сопряжение с помощью РЧ-пульта

BASICRFR3 поддерживает дистанционный контроллер с частотой 433,92 МГц, с помощью которого ого можно включать/ выключать о оборудов ание. Пр и этом каждый канал программируется отдельно, а управление представляет собой л о к а льное беспроводное управление на коротком расстоянии, а не по Wi-Fi.

Способы сопряжения:

Удерживайте кнопка сопряжения в течение 3 с., пока индикатор Wi-Fi не мигнет один раз красным цветом. после чего нажмите кнопку на пульте, для которой вы хотите выполнить сопряжение для программирования кнопки.

Способы сброса сопряжения:

Удерживайте кнопка сопряжения в течение 5 с., пока индикатор Wi-Fi не мигнет дважды красным цветом. после чего нажмите на запрограммированную кнопку на пульте, чтобы сбросить кодировку для всех запрограммированных кнопок.

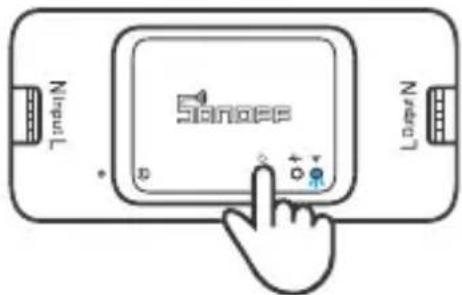

Переключить сеть

Если Вам необходимо переключить сеть, удерживайте кнопку сопряжения в течение 5 с. Когда светодиодный индикатор Wi-Fi изменится на цикл из двух коротких и одного длинного мигания, отпустите. Устройство перейдет в режим быстрого сопряжения, после чего Вы можете снова выполнить сопряжение.

Сброс до заводских настроек

Удаление устройства в приложении eWeLink означает, что Вы восстанавливаете его до заводских настроек.

Стандартные проблемы

В: Почему устройство не подключается к сети?

О: Для подключения нового устройства к сети Wi-Fi и Интернету требуется 1-2 минуты. Если устройство не подключается к сети дольше, определить причину проблемы можно по статусу синего индикатора Wi-Fi. Возможные варианты:

1. Синий индикатор Wi-Fi быстро мигает раз в секунду, что означает, что коммутатору не удалось подключиться к вашей сети Wi-Fi:

① Возможно, вы неправильно ввели пароль от сети Wi-Fi.
② Возможно, расстояние между коммутатором и вашим роутером слишком великоли бо окружение создает помехи. Попробуй теприблизить коммутатор к роутеру.
③ Сеть Wi-Fi 5G не поддерживается, устройство поддерживает только беспроводную сеть 2,4 ГГц.
④ Возможно, открыта фильтрация MAC-адреса. Отключите ее.

Если ни один из перечисленных методов не устранил проблему, можно включить мобильную сеть для передачи данных на телефоне и создать точку доступа Wi-Fi, после чего снова добавить устройство.

1. Син ий и ндик ато р быс тро м ига е т два раза в секу нду, ч то о зна чает, что устройство подключено к сети Wi-Fi, но не подключилось к серверу.

Убедитесь, что ваша сеть работает стабильно. Если ситуация с двойным быстрым миганием возникает часто, это указывает на нестабильную сеть, а не на неполадки в работе изделия. Если сеть работает нормально, попробуйте выключите и перезапустите коммутатор.
