Тип продукта	Умный Wi-Fi выключатель с двумя реле и контролем мощности
Бренд	Sonoff
Модель	Dual R3
Питание	100-240 В переменного тока, 50/60 Гц, макс. 15 А
Макс. общая мощность	3300 Вт / 15 А
Макс. мощность на канал	2200 Вт / 10 А
Макс. нагрузка двигателя	240 Вт / 1 А
Подключение	Wi-Fi 2,4 ГГц IEEE 802.11 b/g/n, Bluetooth для сопряжения
Операционные системы	Android и iOS
Количество каналов	2
Рабочая температура	от -10 °C до 40 °C
Материал корпуса	PC V0 (огнестойкий)
Размеры	54 x 49 x 24 мм
Вес	Менее 1 кг
Основные функции	Дистанционное управление, таймер, общий доступ, интеллектуальные сценарии, синхронизация состояния, контроль мощности, защита от перегрузки, плавный пуск, состояние при включении, управление по LAN
Режимы работы	Выключатель, двигатель, счетчик (выбирается в приложении eWeLink)
Индикатор Wi-Fi LED	Быстрое мигание (сопряжение), постоянное (подключено), медленное мигание (ошибка)
Установка	Рекомендуемая высота менее 2 м, требуется нейтральный провод и фаза
Обслуживание и чистка	Чистить сухой неабразивной тканью. Не использовать растворители. Отключать перед чисткой.
Безопасность	Перед установкой отключить автоматический выключатель. Не прикасаться под напряжением. Обратиться к квалифицированному специалисту.
Ремонтопригодность	Устройство не подлежит ремонту пользователем. Обратиться в сервисный центр или к специалисту.

Часто задаваемые вопросы - Dual R3 Sonoff

Как сбросить устройство Dual R3 до заводских настроек?

Для сброса удалите устройство в приложении eWeLink. Это автоматически восстановит заводские настройки. Вы также можете удерживать кнопку настройки в течение 5 секунд, пока индикатор Wi-Fi не начнет мигать (два коротких мигания, затем одно длинное) для входа в режим сопряжения.

Как перевести устройство в режим сопряжения?

После включения устройство автоматически входит в режим сопряжения Bluetooth на 3 минуты. В противном случае удерживайте кнопку настройки в течение 5 секунд, пока индикатор Wi-Fi не начнет мигать в цикле «два коротких, одно длинное», затем отпустите.

Что делать, если устройство остается в автономном режиме?

Убедитесь, что Wi-Fi работает на 2,4 ГГц (5 ГГц не поддерживается), пароль верен, устройство находится рядом с маршрутизатором и фильтрация MAC отключена. Если индикатор быстро мигает два раза, сеть нестабильна. Перезагрузите устройство и маршрутизатор.

Как выбрать режим работы (выключатель, двигатель, счетчик)?

В приложении eWeLink после сопряжения устройства перейдите в настройки Dual R3 и выберите режим, соответствующий вашему подключенному устройству: выключатель (кнопка или переключатель), двигатель (импульсный выключатель) или счетчик.

Можно ли использовать физический выключатель с Dual R3?

Да, подключите физический выключатель к клеммам S1 и/или S2. Затем в приложении eWeLink выберите соответствующий режим (импульсный выключатель или переключатель), чтобы управление работало правильно.

Какова максимальная нагрузка на канал и общая?

Каждый канал выдерживает до 2200 Вт / 10 А, а общая нагрузка не должна превышать 3300 Вт / 15 А. Для двигателей предел составляет 240 Вт / 1 А.

Как подключить два выключателя для двойного включения?

Для двустороннего управления подключите два переключателя SPDT к клеммам S1 и S2, затем установите режим «бордюр» в приложении eWeLink. Следуйте схеме подключения, приведенной в инструкции.

Работает ли Dual R3 с Wi-Fi 5 ГГц?

Нет, устройство работает только в сети Wi-Fi 2,4 ГГц (IEEE 802.11 b/g/n). Убедитесь, что ваш маршрутизатор транслирует эту сеть.

Как сменить сеть Wi-Fi?

Удерживайте кнопку сопряжения в течение 5 секунд, пока индикатор Wi-Fi не начнет мигать в цикле «два коротких, одно длинное». Отпустите, и устройство войдет в режим сопряжения. Используйте приложение eWeLink для подключения к новой сети.

Что означают различные мигания индикатора Wi-Fi?

- Быстрое мигание (одно длинное, два коротких): режим быстрого сопряжения. - Постоянное: успешное подключение. - Быстрое мигание один раз: не удается найти маршрутизатор. - Быстрое мигание два раза: подключен к маршрутизатору, но не к серверу. - Быстрое мигание три раза: идет обновление.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Dual R3 Sonoff

Инструкция по эксплуатации

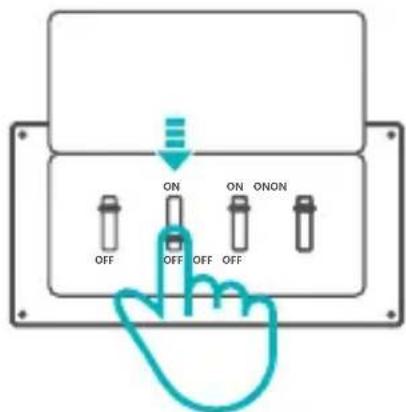

1. Выключить

⚠️ Во избежание поражения электрическим током при установке и ремонте об ращайтесь за консультация ми к пр одавцу или квали фицирован ному специалисту! Не касайтесь переключателя во время использования.

2. Инструкции по проводке

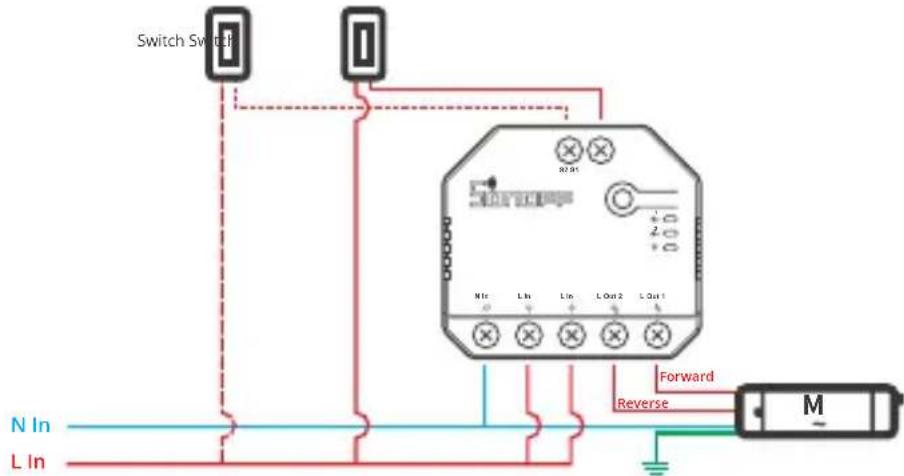

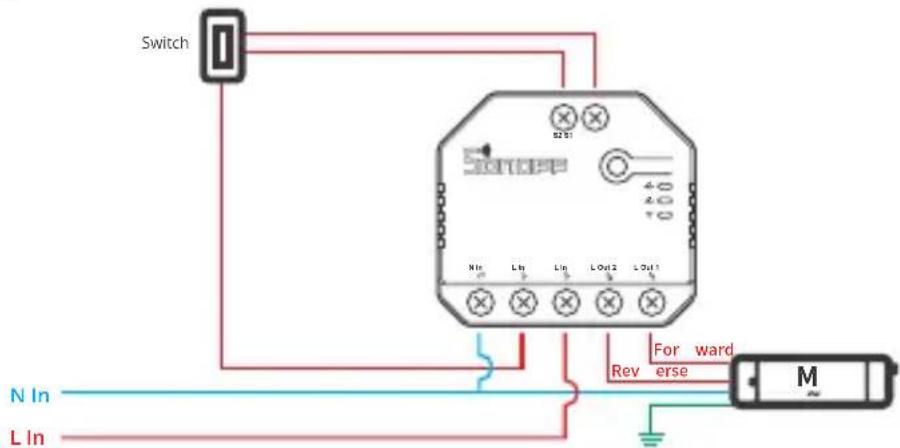

Режим двигателя:

① быстродействующий выключатель:

Подключитесь к S1 или S2 для умного управления подключенными устройствами; подключитесь к S1 и S2 для двустороннего умного управления.

② Двойное реле быстродействующий выключатель/3-блоков клавишный выключатель:

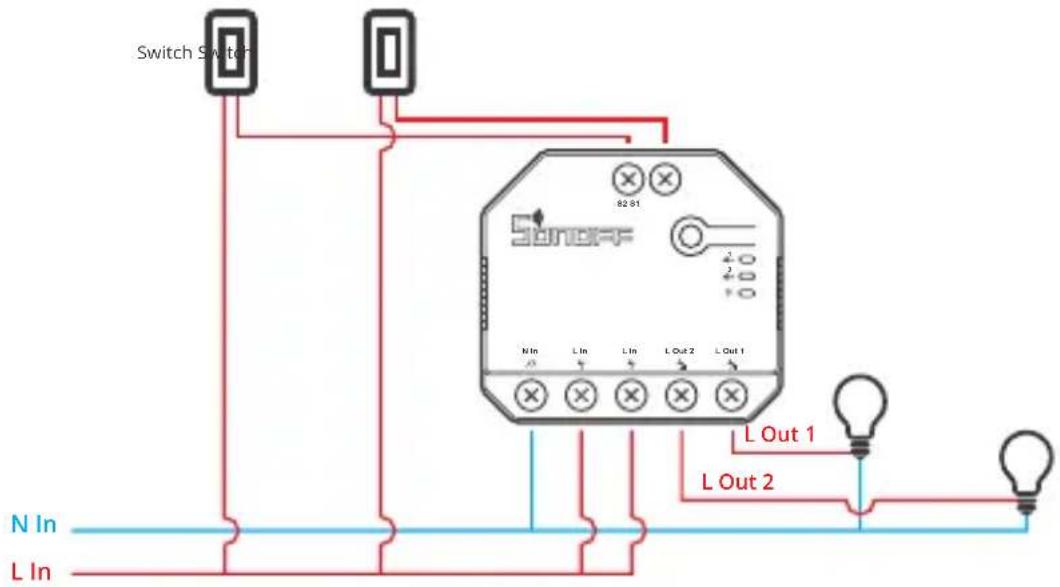

Инструкция по подключению светильника:

① Для того чтобы включить двойное реле управление, для S1 и S2 необходимо подключить кнопочный выключатель в импульсном режиме или кулисный выключатель в краевом режиме:

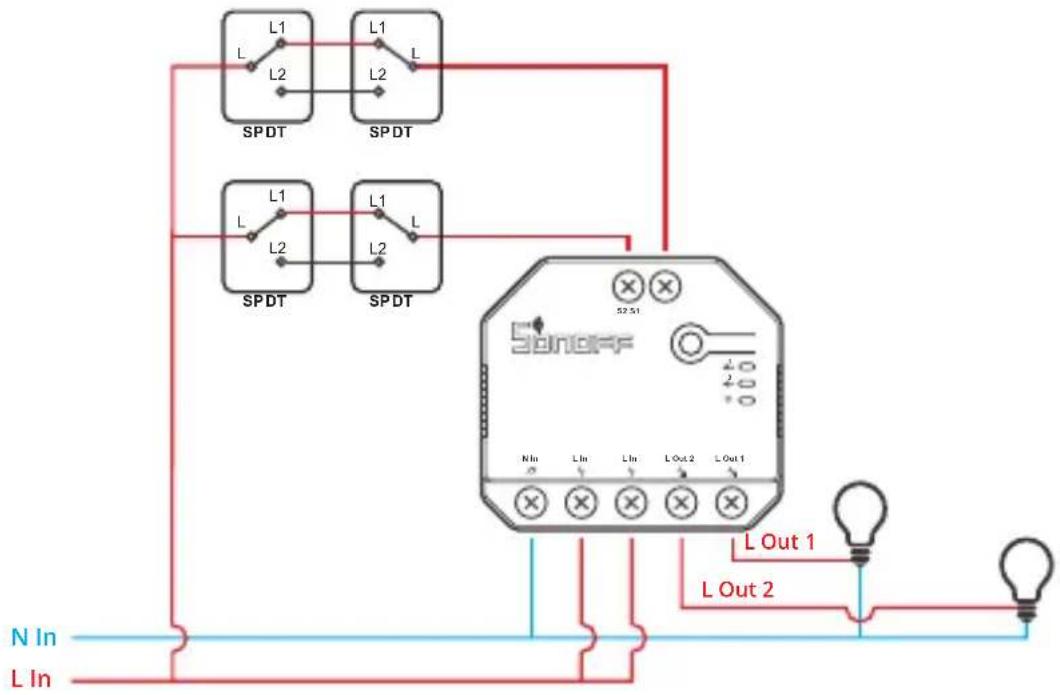

② Подключите выключатели SPDT в краевом режиме для достижения двойное двустороннее управление :

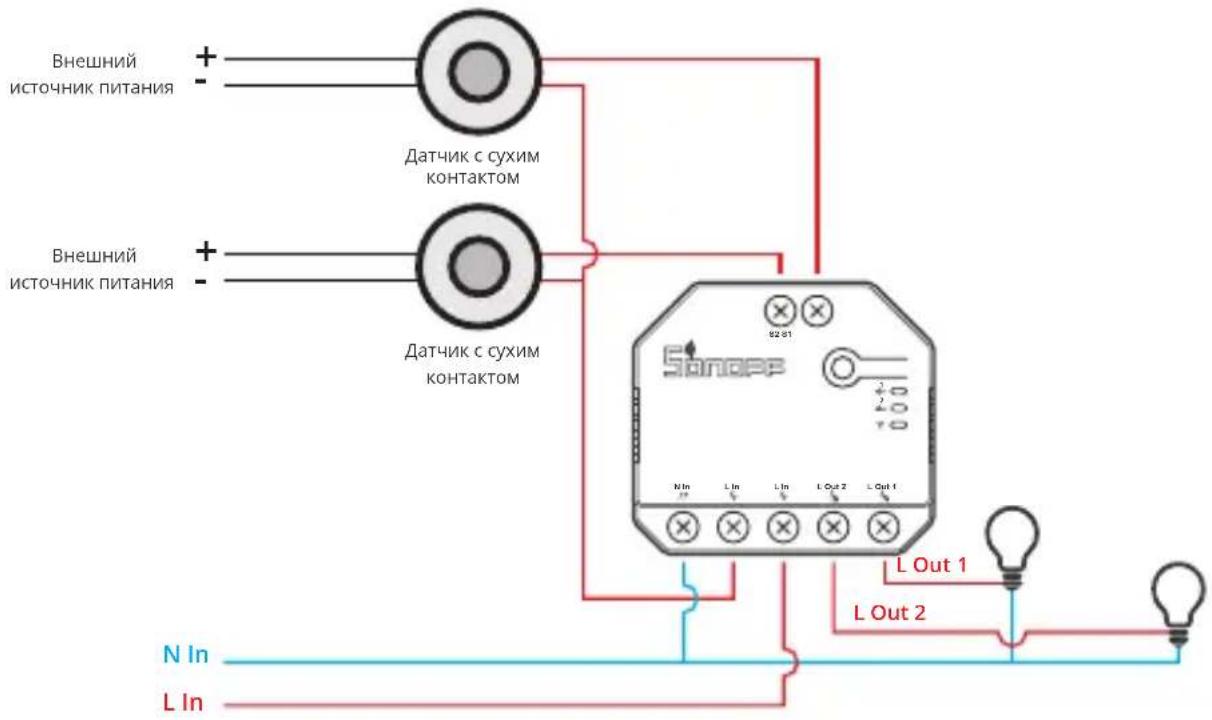

③ Подключите датчики с сухим контактом в следующем режиме:

⚠️ Убедитесь, что провод нейтрали (ноль) и провод под напряжением (фаза) подключены.
Если к S1/S2 не подключен физический выключатель света, то устройство по-прежнему исправно работает.
Если S1/S2 подключен к физическому выключателю света, для выбора нормального использования необходим соответствующий рабочий режим в eWeLink APP.

3. Скачать приложение

Android™ & iOS

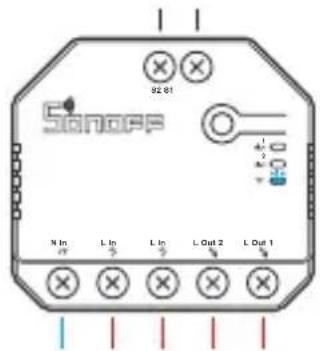

4. Включить

После первого включения устройство перейдет в режим сопряжения Bluetooth. светодиодный индикатор Wi-Fi начнет мигать в режиме «дв а раза коротко, один раз длинно».

Устройство выйдет из режим сопряжения Bluetooth, если сопряжение не будет выполнено в течение 3 минут. Если нужно войти снова, нажмите и уде ржи в а й т е к н о п к у конфигура ц и и 5 с е к у н д , пока индик а то р Wi-Fi не из менится п о очеред и на два коротких и одно длин ное м игани е, затем отпустите.

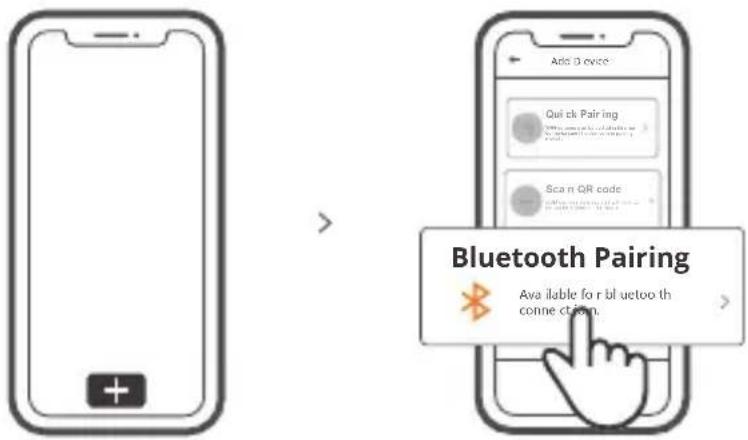

5. Добавить устройство

Коснитесь «+» и выберите «сопряжения Bluetooth», затем выполняйте действия после появления подсказки в приложении.

Технические характеристики

Модель	DUALR3
входной	100-240В пер. 50/60Гц 15А Макс.
выходной	100-240В пер. 50/60Гц
Макс. нагрузка	2200W/10A/кажд 3300W/15A/Bcero
двигателя нагрузка	10-240W/1A
Стандарт Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Операционные системы	Android & iOS
Число блоков	2
Рабочая температура	-10°C~40°C
Материалы	PC V0
Размеры	54x49x24 мм

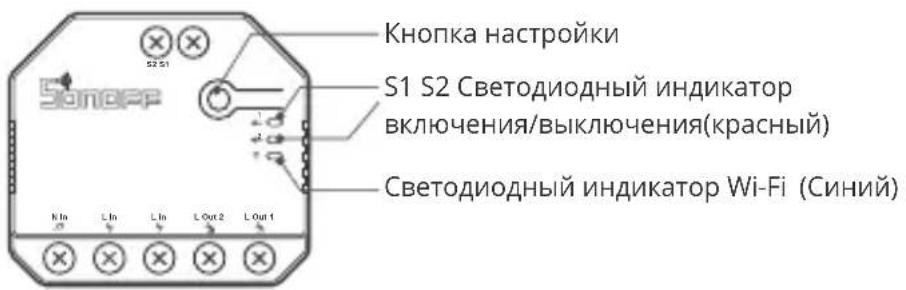

Знакомство с изделием

Вес устройства составляет менее 1 kg.

Рекомендуется устанавливать устройство на высоте менее 2 м.

Инструкция режима светодиодного индикатора

Режим светодиодного индикатора	Описание режима
Мигает голубой светодиодная лампочка (один длинный и два коротких)	Режим быстрого сопряжения
светодиодная синего цвета всегда горит	Устройство успешно подключено
светодиодная синего цвета быстро мигает	Режим совместимого соединения
светодиодная синего цвета быстро мигает один раз	Невозможно найти роутер
светодиодная синего цвета быстро мигает два раза	Успешное подключение к маршрутизатору, но серверу не подключен.
светодиодная синего цвета быстро мигает три раза	Обновление

Режим работы

После успешного сопряжения из режима выключателя, двигателя и счетчика выберите соответствующий режим на основе подключенного устройства. Пожалуйста, ознакомьтесь с подробной инструкцией по режимам работы в приложении eWeLink.

Функции

Данное устройство – это умный переключатель Wi-Fi с контролем мощности, позволяющий дистанционно включать / выключать устройство, планировать его в клю чени е / выключие и ли делиться им с семьей для совместно го управления.

Управ. прилож. Расписания

Доступ д/управл.

Смарт-сюжеты

Статус синхр.

Мониторинг мощности

Защита от перегрузки

Режим включения

Управл. пров. сетьюРегул

Переключить сеть

Если Вам необходимо переключить сеть, удерживайте кнопку сопряжения в течение 5 с. Когда светодиодный индикатор Wi-Fi изменится на цикл из двух коротких и одного длинного мигания, отпустите. Устройство перейдет в режим быстрого сопряжения, после чего Вы можете снова выполнить сопряжение.

Сброс до заводских настроек

Удаление устройства в приложении eWeLink означает, что Вы восстанавливаете его до заводских настроек.

Стандартные проблемы

В: Почему устройство не подключается к сети?
О: Для подключения нового устройства к сети Wi-Fi и Интернету требуется 1-2 минуты. Если устройство не подключается к сети дольше, определить причину проблемы можно по статусу синего индикатора Wi-Fi. Возможные варианты:

1. Синий индикатор Wi-Fi быстро мигает раз два секунды, что означает, что коммутатору не удалось подключиться к вашей сети Wi-Fi:

① Возможно, вы неправильно ввели пароль от сети Wi-Fi.
② Возможно, расстояние между коммутатором и вашим роутером слишком великолько о кружение создает помехи. Попробуйте приблизить коммутатор к роутеру.
③ Сеть Wi-Fi 5G не поддерживается, устройство поддерживает только беспроводную сеть 2,4 ГГц.
④ Возможно, открыта фильтрация MAC-адреса. Отключите ее.

Если ни один из перечисленных методов не устранил проблему, можно включить мобильную сеть для передачи данных на телефоне и создать точку доступа Wi-Fi, после чего снова добавить устройство.

1. Синий индикатор быстро мигает два раз два секунды, что означает, что устройство подключено к сети Wi-Fi, но не подключилось к серверу.

Убедитесь, что ваша сеть работает стабильно. Если ситуация с двойным быстрым миганием возникает часто, это указывает на нестабильную сеть, а не на неполадки в работе изделия. Если сеть работает нормально, попробуйте выключите и перезапустите коммутатор.
