Тип продукта	Умный Wi-Fi выключатель на 4 канала
Бренд	Sonoff
Модель	4CHR3 (также 4CHPROR3)
Размеры	145 x 90 x 34 мм
Вес	Менее 1 кг
Питание	100-240 В переменного тока, 50/60 Гц (версия PRO: также 9-23 В постоянного тока)
Максимальная нагрузка на канал	10 А / 2200 Вт
Максимальная общая нагрузка	16 А / 3500 Вт (4CHR3); 40 А / 8800 Вт (4CHPROR3)
Подключение	Wi-Fi IEEE 802.11 b/g/n 2,4 ГГц
Операционные системы	Android и iOS
Рабочая температура	от -10 °C до 40 °C
Материал	ПК V0 (огнестойкий)
Радиочастота (только для модели PRO)	433,92 МГц (пульт дистанционного управления)
Основные функции	Удаленное управление через приложение, программирование, голосовое управление, семейный доступ, умные сцены, блокировка, взаимная блокировка, состояние включения, добавление камеры, управление по LAN
Мобильное приложение	eWeLink (бесплатное)
Установка	Рекомендуемая высота менее 2 м
Уход и очистка	Отключайте перед очисткой; используйте сухую мягкую ткань; не используйте абразивные средства
Безопасность	Отключайте питание перед установкой; обращайтесь к квалифицированному специалисту для проводки
Запчасти и ремонтопригодность	Свяжитесь с продавцом или квалифицированным специалистом; производитель не предоставляет запчасти
Гарантия	Обратитесь к полной инструкции

Часто задаваемые вопросы - 4CHR3 Sonoff

Почему мое устройство не в сети?

После добавления устройству может потребоваться 1-2 минуты для подключения. Если проблема не исчезает, проверьте индикацию синего Wi-Fi: если он мигает один раз в секунду, Wi-Fi не подключен (неправильный пароль, слишком большое расстояние, помехи, неподдерживаемый Wi-Fi 5G, включена фильтрация MAC). Если мигает два раза в секунду, устройство подключено к Wi-Fi, но не к серверу (нестабильная сеть).

Как подключить устройство к приложению eWeLink?

После включения устройство переходит в режим быстрой привязки (Touch): индикатор Wi-Fi быстро мигает дважды, затем один раз медленно. Откройте приложение, нажмите «+», выберите «Быстрая привязка» и следуйте инструкциям. Если быстрый режим не работает, используйте совместимый режим (см. следующий вопрос).

Как использовать совместимый режим привязки?

Удерживайте кнопку привязки в течение 5 секунд, пока индикатор Wi-Fi не начнет быстро мигать. В приложении выберите «Совместимый режим привязки», подключитесь к Wi-Fi «ITEAD-******» с паролем «12345678», затем вернитесь в приложение и нажмите «Далее».

Как сбросить настройки до заводских?

Удалите устройство в приложении eWeLink: это автоматически сбросит его до заводских настроек.

Как сменить сеть Wi-Fi?

Удерживайте кнопку привязки в течение 5 секунд, пока индикатор Wi-Fi не начнет мигать в цикле длинный-короткий-короткий. Устройство вернется в режим быстрой привязки. Затем выполните стандартную процедуру сопряжения с новой сетью.

Как подключить RF-пульт (только для модели 4CHPROR3)?

Удерживайте кнопку канала, который нужно привязать, в течение 3 секунд, пока индикатор Wi-Fi не станет красным и не мигнет один раз быстро, затем отпустите. Кратковременно нажмите кнопку на пульте. Если индикатор мигнет один раз, привязка выполнена успешно.

Как отвязать RF-пульт?

Удерживайте кнопку канала, который нужно удалить, в течение 5 секунд, пока индикатор Wi-Fi не станет красным и не мигнет два раза быстро, затем отпустите. Кратковременно нажмите кнопку на пульте. Если индикатор мигнет один раз, код удален.

Какие типы нагрузок можно подключать?

Каждый канал поддерживает до 10 А / 2200 Вт (резистивная нагрузка). Общая нагрузка не должна превышать 16 А / 3500 Вт для 4CHR3 и 40 А / 8800 Вт для 4CHPROR3. Подходит для ламп, вентиляторов и т.д. Проверьте совместимость с индуктивными нагрузками.

Можно ли использовать Wi-Fi 5 ГГц?

Нет, устройство поддерживает только Wi-Fi 2,4 ГГц (IEEE 802.11 b/g/n). Убедитесь, что ваш роутер работает на этой частоте.

Что означают различные мигания индикатора Wi-Fi?

Синий индикатор показывает состояние: мигание длинный-короткий-короткий = режим быстрой привязки; быстрое мигание = совместимый режим; горит постоянно = подключено; короткое мигание один раз = роутер не найден; два раза = подключено к роутеру, но не к серверу; три раза = идет обновление.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 4CHR3 Sonoff

Инструкция по эксплуатации

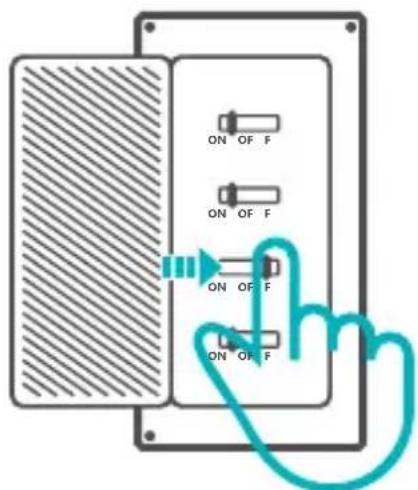

1. Выключить

⚠️ Во избежание поражения электрическим током при установке и ремонте обращайтесь за консультациями к продавцу и ли квалифицированному специалисту!

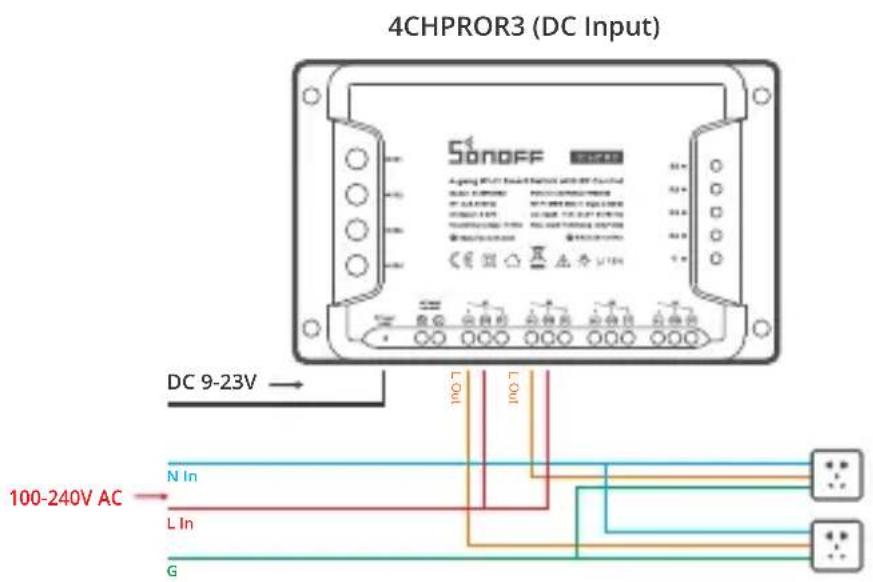

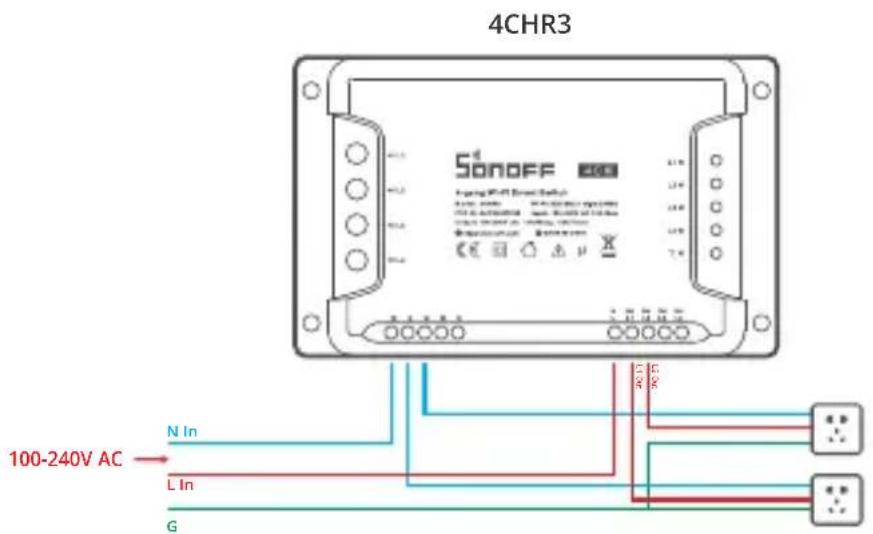

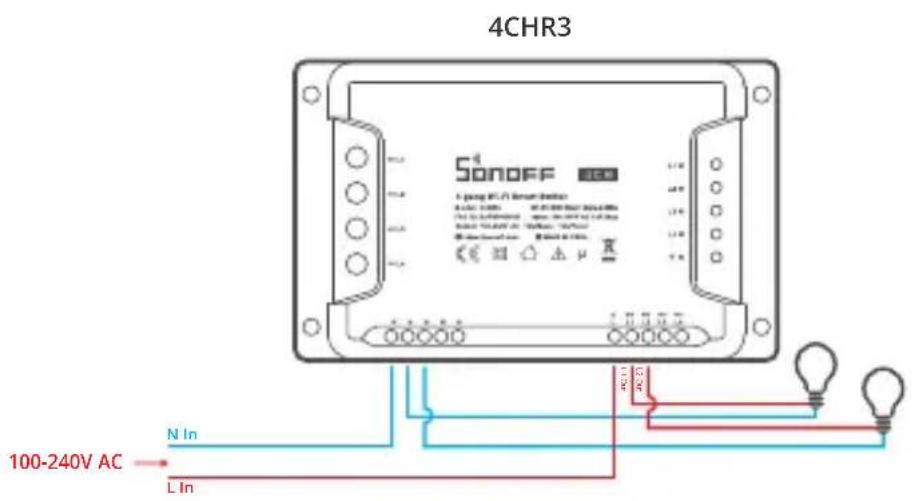

2. Инструкции по проводке

Инструкция по подключению проводки освещения:

Схема присоединения провода в контрольном розетке(если нет заземляющего пр ов од а, подключение не требуется):

! Проверьте, что все провода подключены правильно.

3. Скачать приложение

Android™ & iOS

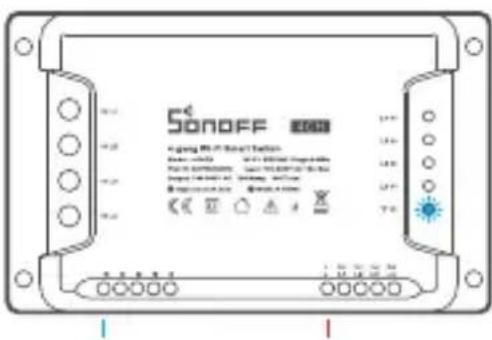

4. Включить

После первого включения устройство перейдет в режим быстрого сопряжения. светодиодный индикатор Wi-Fi начнет мигать в режиме «два раза коротко, один раз длинно».

Устройство выйдет из режима быстрого сопряжения (Touch), если сопряжение не будет выполнено в течение 3 минут. Если нужно войти снова, нажмите и удерживайте любой кнопку конфигурации 5 секунд, пока индикатор Wi-Fi не измени тся по очереди на два коротких и одно длин ное мигание, затем отпустите.

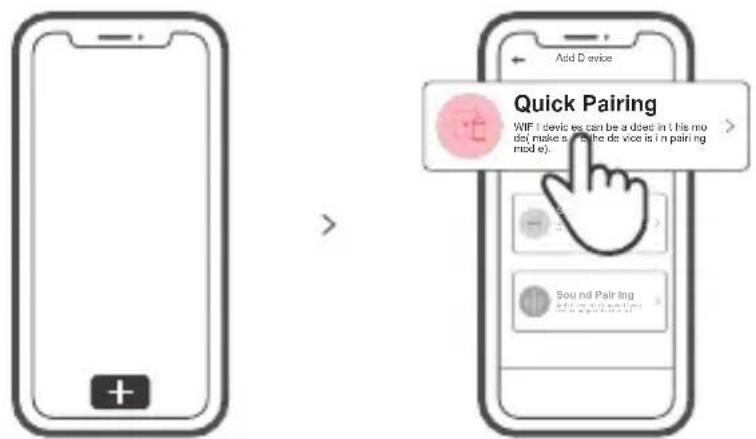

5. Добавить устройство

Коснитесь «+» и выберите «Быстрое связывание», затем выполняйте действия после появления подсказки в приложении.

Режим совместимого соединения

Если вход в режим быстрого связывания устройств (касание) выполнить не удалось, для установки связи попробуйте «Режим совместимого соединения».

1 Выполняйте долгое нажатие любой кнопку конфигурации на протяжении 5 с, пока не начне тми г а ть светодиод н ы й и н дикатор Wi- Fi — ци к л р а б от ы индикатора выглядит как две короткие вспыш ки и одна длинная. Затем отпустите кнопку. Выполняйте долгое нажатие любой кнопку конфигурации на протяжении 5 с, пока светодиодный индикатор Wi-Fi не начнет быстро мигать. Затем устройство переходит в режим совместимого соединения.

2 Коснитесь «+» и выберите «Режим совместимого соединения» в приложении. Выберите SSID Wi-Fi в ITEAD-******* и введите пароль 12345678, затем вернитесь в приложение eWeLink и коснитесь «Далее». Подождите некоторое время, пока не завершится установка соединения.

Технические характеристики

Модель	4CHR3/4CHPROR3
входной	4CHR3: 100-240В пер. 50/60Гц4CHPROR3: 100-240В пер. 50/60Гц (DC: 9-23В)
Макс. нагрузка	4CHR3: 10A/2200W/кажд. 16A/3500W/Bcero4CHPROR3: 10A/2200W/кажд. 40A/8800W/Bcero
РЧ	433,92 МГц
Стандарт Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Операционные системы	Android & iOS
Рабочая температура	-10°C~40°C
Материалы	PC V0
Размеры	145x90x34 мм

4CHR3 не поддерживает пульт с частотой 433,92 МГц.

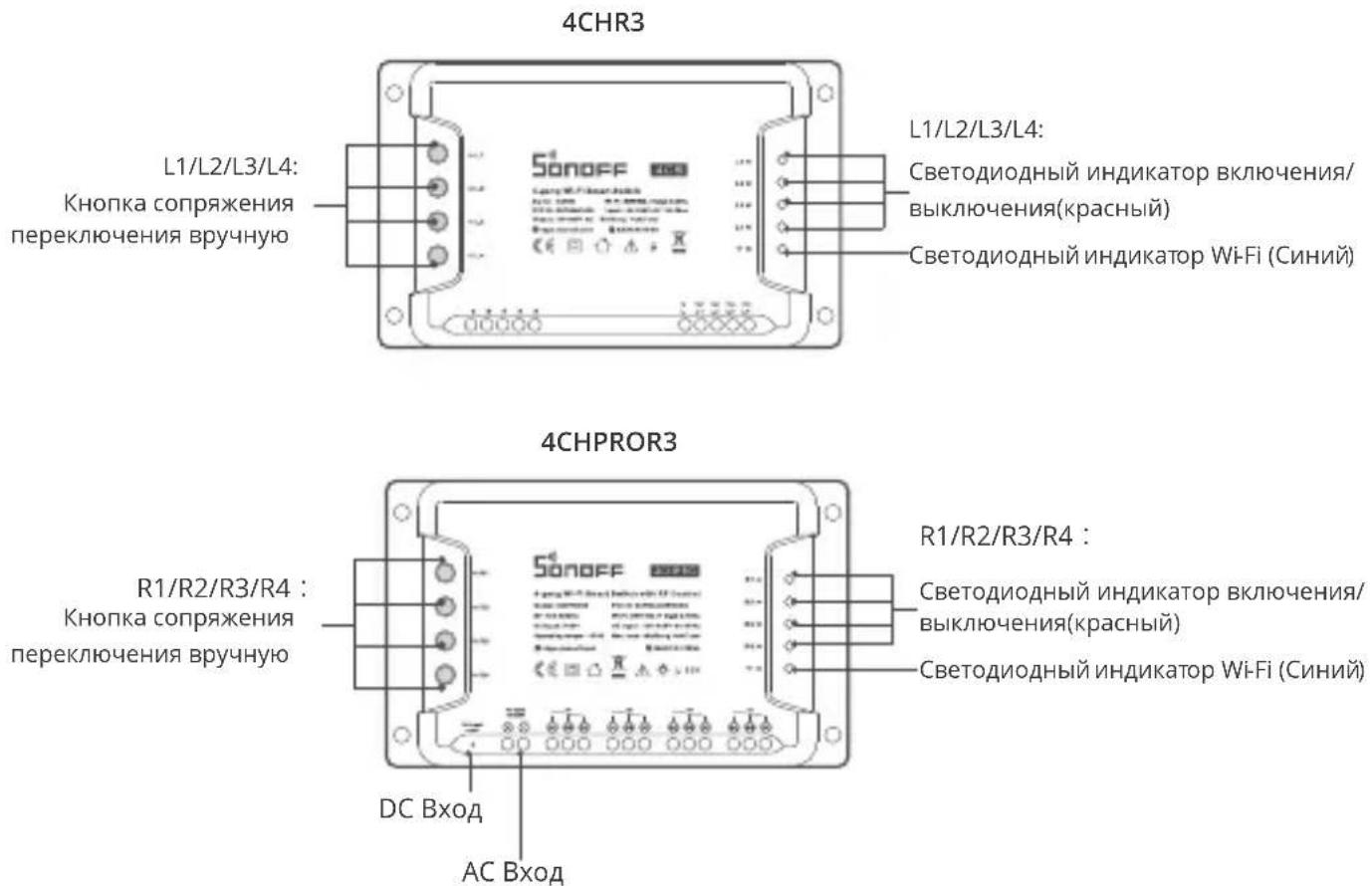

Знакомство с изделием

Вес устройства составляет менее 1 kg. Рекомендуется устанавливать устройство на высоте менее 2 м.

Инструкция режима светодиодного индикатора

Режим светодиодного индикатора	Описание режима
Мигает голубой светодиодная лампочка (один длинный и два коротких)	Режим быстрого сопряжения
светодиодная синего цвета всегда горит	Устройство успешно подключено
светодиодная синего цвета быстро мигает	Режим совместимого соединения
светодиодная синего цвета быстро мигает один раз	Невозможно найти роутер
светодиодная синего цвета быстро мигает два раза	Успешное подключение к маршрутизатору, но Wi-Fi не подключен
светодиодная синего цвета быстро мигает три раза	Обновление

Функции

Данное устройство – это 4х групповой электронный переключатель Wi-Fi с автоматической блокировкой, пере-блокировкой и регулировкой, позволяющий дистанционно включать / выключать устройство, планировать его включение / выключение или делиться им ссемьей для совместного управления.

Управ. прилож. Расписания Управл. голосом

Доступ д/управл.

Смарт-сюжеты

Автоматическая блокировка

Пере-блокировка

Регулировка

РЧ-пульт

Добавить камеру

Режим включения

Управл. пров. сетью

Сопряжение с помощью РЧ-пульта

4CHPROR3 поддерживает дистанционный контроллер с частотой 433,92 МГц, с помощью которого можно включать/выключать оборудование. При этом каждый канал программируется отдельно, а управление представляет собой локальное беспроводное управление на коротком расстоянии, а не по Wi-Fi.

Способы сопряжения:

Выполняйте долгое нажатие кнопки переключения каналов в течение 3 с, пока цвет СВЕТОДИОДНОГО индикатора Wi-Fi не изменится на красный, а индикатор «быстро мигнул один раз», затем отпустите и выполните краткое нажатие кнопки для связывания с пультом дистанционного управления. Если цвет СВЕТОДИОДНОГО индикатора Wi-Fi изменился на красный, а индикатор «быстро мигнул один раз», это означает, что связывание с пультом дистанционного управления выполнено успешно.

Способы сброса сопряжения:

Для очистки кода выполняйте долгое нажатие кнопки переключения каналов в течение 5 с, пока цвет СВЕТОДИОДНОГО индикатора Wi-Fi не изменится на красный, а индикатор «быстро мигнет дважды», затем отпустите и выполните краткое нажатие кнопки для очистки кода на пульте дистанционного управления. Если цвет СВЕТОДИОДНОГО индикатора Wi-Fi изменился на красный, а индикатор «быстро мигнул один раз», это означает, что код очищен.

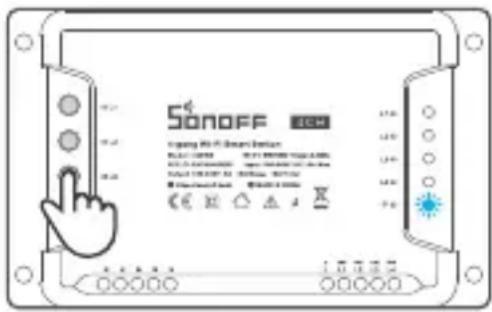

Переключить сеть

Если Вам необходимо переключить сеть, нажмите и удерживайте любой кнопку конфигурации 5 с. Когда светодиодный индикатор Wi-Fi изменится на цикл из двух коротких и одного длинного мигания, отпустите. Устройство перейдет в режим быстрого сопряжения, после чего Вы можете снова выполнить сопряжение.

Сброс до заводских настроек

Удаление устройства в приложении eWeLink означает, что Вы восстанавливаете его до заводских настроек.

Стандартные проблемы

В: Почему устройство не подключается к сети?

О: Для подключения нового устройства к сети Wi-Fi и Интернету требуется 1-2 минуты. Если устройство не подключается к сети дольше, определить причину проблемы можно по статусу синего индикатора Wi-Fi. Возможные варианты:

1. Синий индикатор Wi-Fi быстро мигает раз в секунду, что означает, что коммутатору не удалось подключиться к вашей сети Wi-Fi:

① Возможно, вы неправильно ввели пароль от сети Wi-Fi.
② Возможно, расстояние между коммутатором и вашим роутером слишком велико либоок ружение создает помехи. Попробуйтеприблизить коммутатор к роутеру.
③ Сеть Wi-Fi 5G не поддерживается, устройство поддерживает только беспроводную сеть 2,4 ГГц.
④ Возможно, открыта фильтрация MAC-адреса. Отключите ее.

Если ни один из перечисленных методов не устранил проблему, можно включить мобильную сеть для передачи данных на телефоне и создать точку доступа Wi-Fi, после чего снова добавить устройство.

1. Син ий и нди катор быст ро м ига ет д ва р аза в с еку нду, ч то о зна чае т, что устройство подключено к сети Wi-Fi, но не подключилось к серверу.

Убедитесь, что ваша сеть работает стабильно. Если ситуация с двойным быстрым миганием возникает часто, это указывает на нестабильную сеть, а не на неполадки в работе изделия. Если сеть работает нормально, попробуйте выключите и перезапустите коммутатор.
