MANUAL DE USUARIO 4CHR3 Sonoff

Instrucciones de funcionamiento

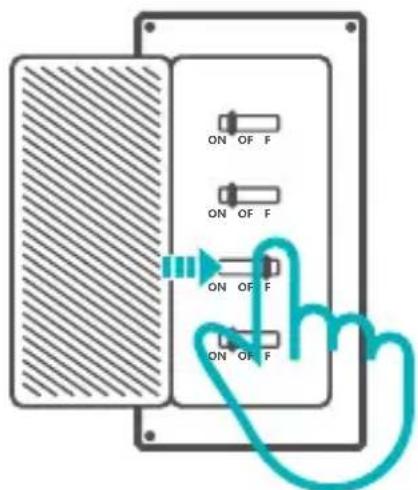

1. Apagado

Para evitar descargas eléctricas, consulte con su distribuidor o un profesional cualificado para solicitar ayuda durante la instalación y la reparación!

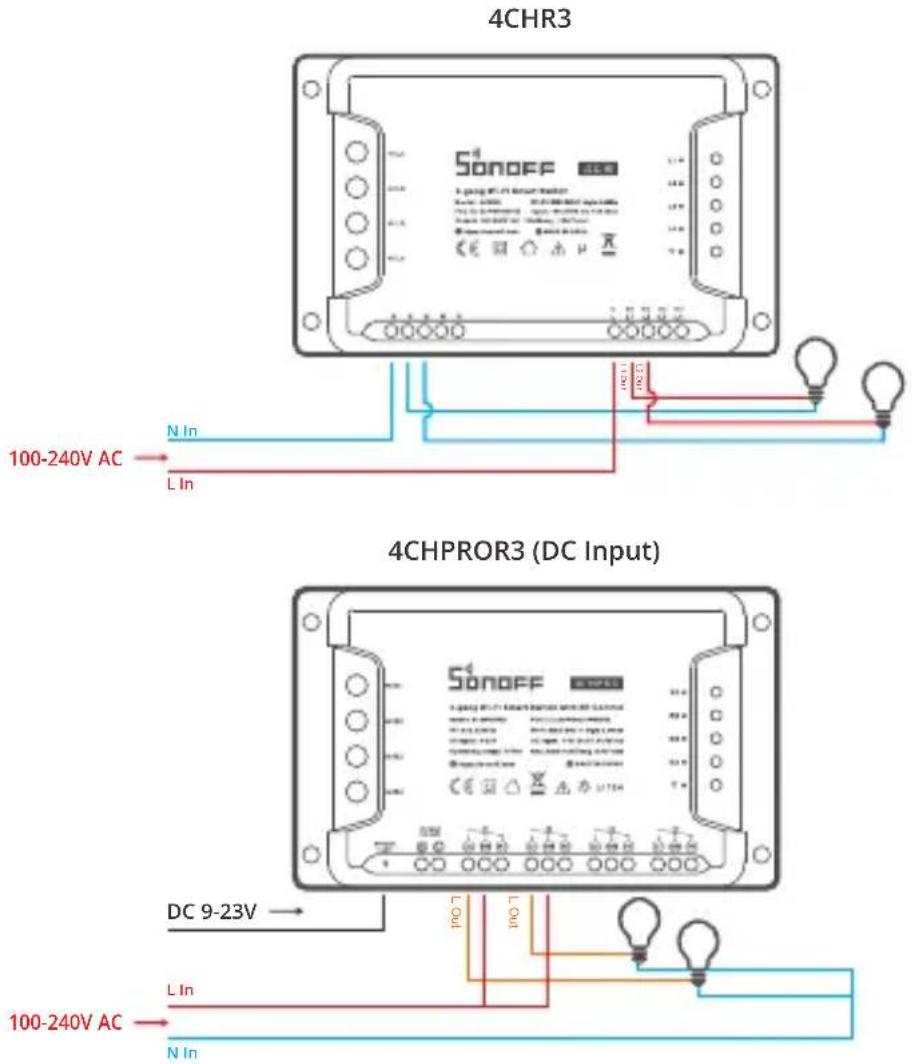

2. Instrucciones de cableado

Instrucciones de cableado para aplique de luz:

4CHR3 4CHPROR3 (DC Input) 100-240V AC → N In L In SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOFF SonoOOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonoOL SonsOOL SonsOOL SonsOOL SonsOOL SonsOOL SonsOOL SonsOOL SonsOOL SonsOOL SonsOOL SonsOOL SonsOOL SonsOOL SonsOOL

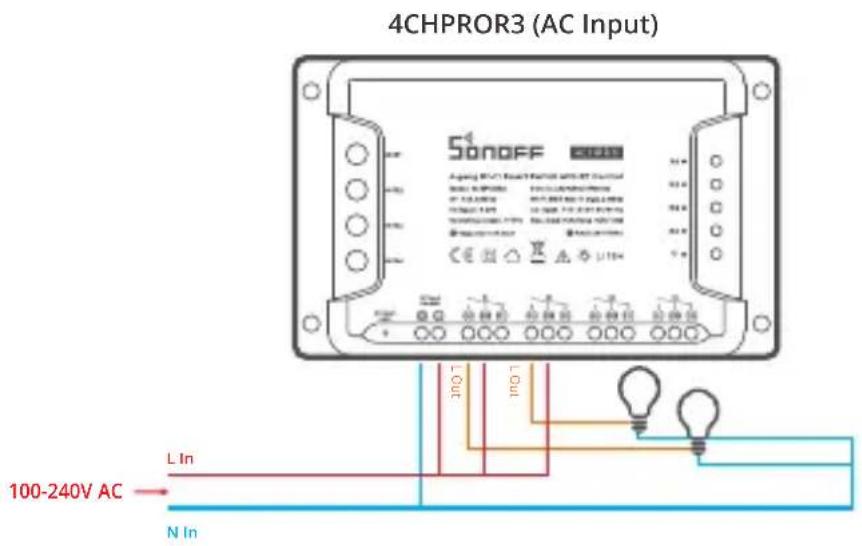

4CHPROR3 (AC Input) Sonoff L In 100-240V AC N In

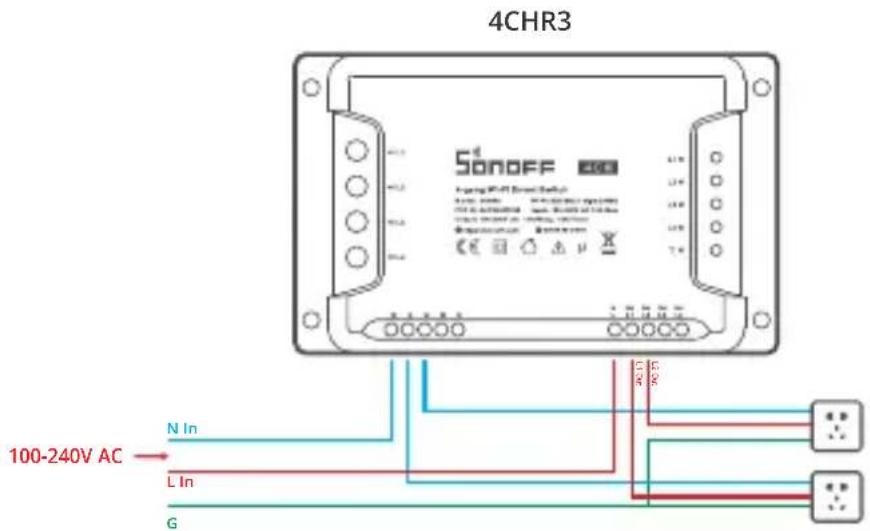

Instrucciones para cableado de enchufe (no es necesario conectar si no hay cable a tierra):

Asegúrese de que todos los cables estén conectados correctamente.

3. Descargar la aplicación

eWeLink Download on the App Store GET IT ON Google Play

e eWeLink

Android™ & iOS

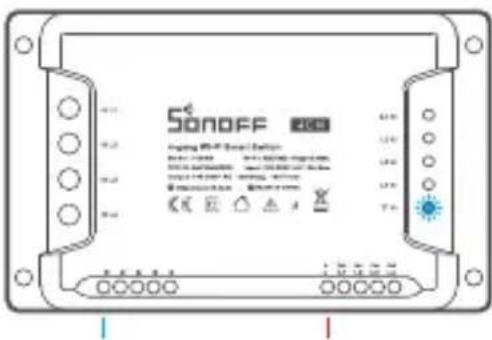

4. Encender

Sonoff Operating 100% Control Panel Power: 2.5V Power: 3.5V Power: 4.5V Power: 5.5V Power: 6.5V Power: 7.5V Power: 8.5V Power: 9.5V Power: 10.5V Power: 11.5V Power: 12.5V Power: 13.5V Power: 14.5V Power: 15.5V Power: 16.5V Power: 17.5V Power: 18.5V Power: 19.5V Power: 20.5V Power: 21.5V Power: 22.5V Power: 23.5V Power: 24.5V Power: 25.5V Power: 26.5V Power: 27.5V Power: 28.5V Power: 29.5V Power: 30.5V Power: 31.5V Power: 32.5V Power: 33.5V Power: 34.5V Power: 35.5V Power: 36.5V Power: 37.5V Power: 38.5V Power: 39.5V Power: 40.5V Power: 41.5V Power: 42.5V Power: 43.5V Power: 44.5V Power: 45.5V Power: 46.5V Power: 47.5V Power: 48.5V Power: 49.5V Power: 50.5V Power: 51.5V Power: 52.5V Power: 53.5V Power: 54.5V Power: 55.5V Power: 56.5V Power: 57.5V Power: 58.5V Power: 59.5V Power: 60.5V Power: 61.5V Power: 62.5V Power: 63.5V Power: 64.5V Power: 65.5V Power: 66.5V Power: 67.5V Power: 68.5V Power: 69.5V Power: 70.5V Power: 71.5V Power: 72.5V Power: 73.5V Power: 74.5V Power: 75.5V Power: 76.5V Power: 77.5V Power: 78.5V Power: 79.5V Power: 80.5V Power: 81.5V Power: 82.5V Power: 83.5V Power: 84.5V Power: 85.5V Power: 86.5V Power: 87.5V Power: 88.5V Power: 89.5V Power: 90.5V Power: 91.5V Power: 92.5V Power: 93.5V Power: 94.5V Power: 95.5V Power: 96.5V Power: 97.5V Power: 98.5V Power: 99.5V

Después de encender, el dispositivo se pondrá en modo de emparejamiento rápido (Touch) durante el primer uso, El indicador LED de Wi-Fi cambie a "un ciclo de dos parpadeos cortos y uno largo".

El dispositivo saldrá del modo de emparejamiento rápido (Touch) si no se ha emparejado al cabo de 3 minutos. Si necesita volver a ese modo, mantenga presionado cualquier botón de configuración 5 segundos hasta que el LED indicador de Wi-Fi cambie a un ciclo de dos parpadeos cortos y uno largo. A continuación, suelte el botón.

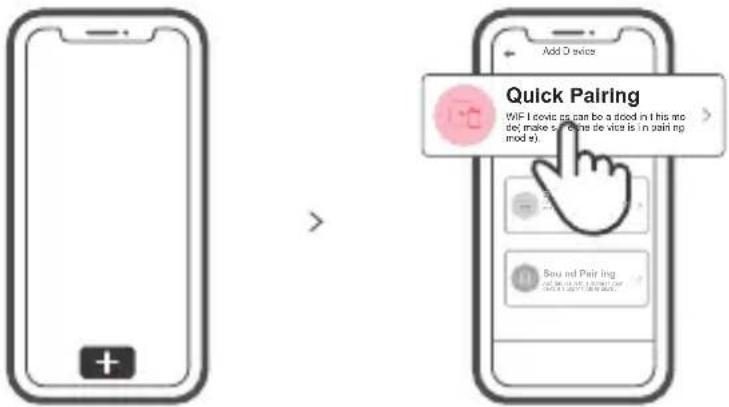

5. Añadir el dispositivo

Pulse "+" y seleccione " emparejamiento rápido ", luego opere siguiendo las indicaciones de la aplicación.

Modo de emparejamiento compatible

Si no puede entrar al modo de emparejamiento rápido, por favor intente con "Modo de emparejamiento compatible" para emparejar.

1 Presione de manera sostenida cualquier botón de configuración durante 5 segundos hasta que el indicador LED del Wi-Fi cambie en un ciclo de dos parpadeos cortos y uno largo y suelte. Presione de manera sostenida cualquier botón de configuración durante 5 segundos nuevamente hasta que el indicador LED del Wi-Fi parpadee rápidamente. Luego, el dispositivo entra en modo de emparejamiento Compatible.

2 Presione "+" y seleccione "modo de emparejamiento compatible" en la aplicación. Seleccione el SSID del Wi-Fi con ITEAD-***** e ingrese la contraseña 12345678, luego regrese a la aplicación eWeLink y presione "Siguiente" Sea paciente mientras se complete el emparejamiento.

Especificaciones

Modelo	4CHR3/4CHPROR3
Entrada	4CHR3: 100-240V AC 50/60Hz4CHPROR3: 100-240V AC 50/60Hz (DC: 9-23V)
Carga máxima	4CHR3: 10A/2200W/Conexión 16A/3500W/Total4CHPROR3: 10A/2200W/Conexión 40A/8800W/Total
RF	433.92MHz
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Sistemas operativos	Android & iOS
Temperatura de funcionamiento	-10°C~40°C
Materiale	PC V0
Dimensiones	145x90x34mm

4CHR3 no admite el control remoto con 433,92 MHz.

Introducción al producto

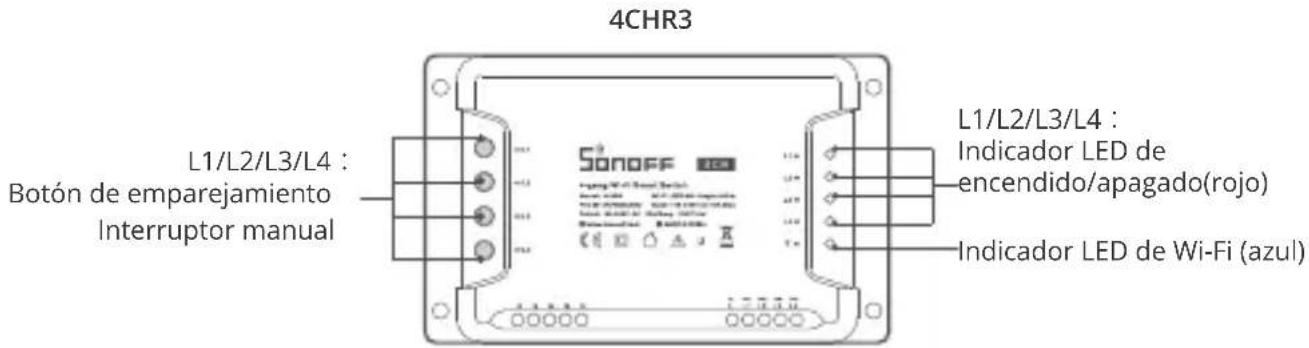

4CHR3 L1/L2/L3/L4 : Botón de emparejamiento Interruptor manual Sonoff LED L1/L2/L3/L4 : Indicador LED de encendido/apagado(rojo) Indicador LED de Wi-Fi (azul)

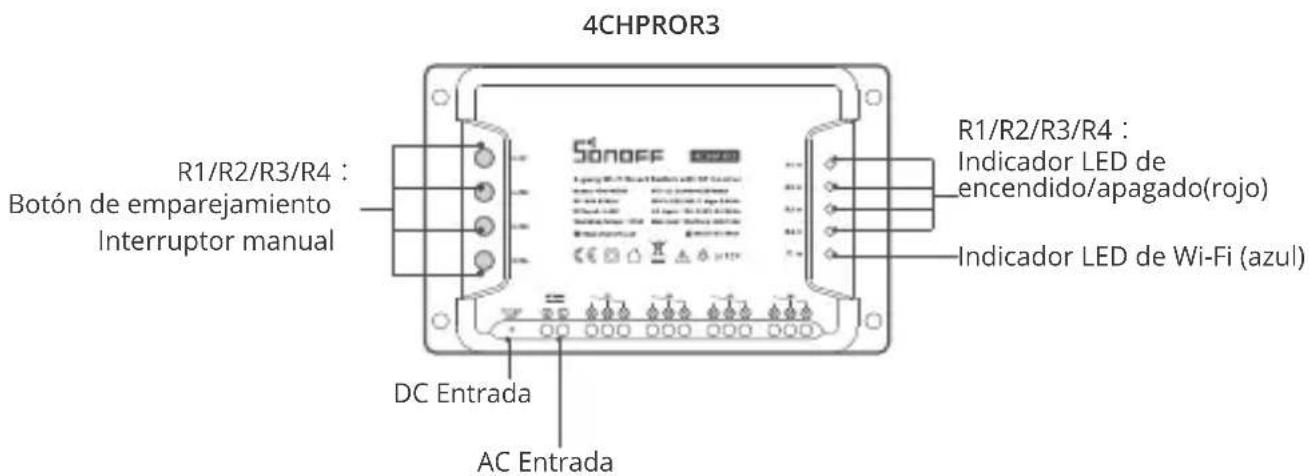

4CHPROR3 R1/R2/R3/R4 : Botón de emparejamiento Interruptor manual SonoFF DC Entrada AC Entrada R1/R2/R3/R4 : Indicador LED de encendido/apagado(rojo) Indicador LED de Wi-Fi (azul)

El peso del dispositivo es inferior a 1 kg.

Se recomienda una altura de instalación inferior a 2 m.

Instrucciones del indicador de estado Wi-Fi LED

Wi-Fi Indicador de Estado LED	Instrucción de estado
Parpadea (uno largo y dos cortos)	Modo de emparejamiento rápido
	El dispositivo está conectado correctamenteSiempre es
Parpadea rápidamente	Modo de emparejamiento compatible
Parpadea rápidamente una sola vez	Incapaz de encontrar el router
Parpadea rápidamente dos veces	Conectado al router correctamente pero el Wi-Fi no está conectado
Parpadea rápidamente tres veces	Actualización

Características

Este dispositivo es un interruptor inteligente Wi-Fi de 4 teclas con enclavamiento que te permite apagar o prender el dispositivo de manera remota, programar el encendido o apagado o de compartir con tu familia para controlarlo todos juntos.

Control remoto desde plicación

Programas

Control por voz Control compartido

Escenas

Bloqueo automático

Enclavamiento

Marcha lenta

Control remoto RF

Indicador de encendido

Agregar cámara

Control vía

Emparejamiento del control remoto por RF

4CHPROR3 admite el control remoto en la banda de frecuencias de 433,92 MHz para encender y apagar, y es un control inalámbrico local de corto alcance; no un control Wi-Fi.

Método de emparejamiento:

Pulse durante un periodo prolongado de tiempo el botón de cambio de canal para emparejarse durante 3 segundos hasta que el indicador LED Wi-Fi cambie a color rojo y "parpadea rápidamente una vez" y suéltelo; posteriormente, pulse el botón para emparejar el mando a distancia. Si el indicador LED Wi-Fi cambia a color rojo, y "parpadea rápidamente una vez" indica que el emparejamiento es correcto.

Método de borrado:

Pulse durante un periodo prolongado de tiempo el botón de cambio de canal para eliminarlo durante 5 segundos hasta que el indicador LED Wi-Fi cambie a color rojo y "parpadee rápidamente dos veces" y suéltelo; posteriormente, pulse brevemente el botón para eliminar el mando a distancia. Si el indicador LED Wi-Fi cambia a color rojo, y "parpadea rápidamente una vez" indica que se ha eliminado el código.

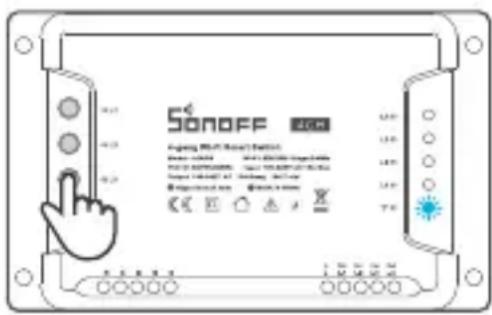

Cambiar Red

Si necesitas cambiar la red, mantenga presionado cualquier botón de emparejamiento durante unos 5 s, hasta que el indicador LED de Wi-Fi cambie a un ciclo de dos parpadeos cortos y uno largo, y suéltelo; y luego de que dispositivo entre en el modo de emparejamiento rápido, podrás emparejarlo de nuevo.

Restablecimiento de los ajustes de fábrica

Si borras el dispositivo en la aplicación eWeLink se restaurará a valores de fábrica.

Problemas frecuentes

P: ¿Por qué el dispositivo permanece "Sin conexión"?

A: El dispositivo recién añadido necesita de 1 a 2 minutos para conectarse a Wi-Fi y a la red. Si permanece sin conexión durante mucho tiempo, evalúe la situación con el estado del indicador azul de Wi-Fi.

1. El indicador azul de Wi-Fi parpadea rápidamente una vez por segundo, lo cual significa que el interruptor no se ha podido conectar a la red Wi-Fi:

① Es posible que haya introducido una contraseña de Wi-Fi incorrecta.
② Es posible que la distancia entre el interruptor y el router sea demasiado grande o que el entorno provoque interferencias. Piense en acercarlos entre sí. Si falla, vuelva a añadirlo.
③ La red 5G Wi-Fi no es compatible y solo admite la red inalámbrica de 2,4 GHz.
④ Es posible que el filtrado de direcciones MAC esté activado. Desactívelo.

Si no ha sido posible solucionar el problema mediante ninguno de los métodos anteriores, puede abrir la red de datos móviles del teléfono para crear un punto de acceso Wi-Fi y, a continuación, volver a añadir el dispositivo.

1. El indicador azul parpadea rápidamente dos veces por segundo, lo cual significa que el dispositivo se ha conectado a Wi-Fi pero no se ha podido conectar al servidor.

Asegúrese de que la red sea estable. Si el doble parpadeo ocurre con frecuencia, esto significa que se accede a una red poco estable, no es un problema del producto. Si la red es normal, intente apague la alimentación para reiniciar el interruptor.
