Tipo de producto	Interruptor inteligente ZigBee
Marca	Sonoff
Modelo	BASICZBR3
Categoría	Hogar inteligente
Dimensiones	91 × 43 × 25 mm
Peso	Menos de 1 kg
Alimentación	100-240 V CA, 50/60 Hz, 10 A máx.
Conectividad	ZigBee 3.0 (IEEE 802.15.4)
Aplicación móvil	eWeLink (Android e iOS)
Funciones principales	Encender/apagar a distancia, programación, cuenta atrás, control por voz, escenas inteligentes, cronometraje (requiere un hub ZigBee)
Compatibilidad de puerta de enlace	Puerta de enlace SONOFF ZigBee, SmartThings, Amazon Alexa
Material	PC V0
Temperatura de funcionamiento	-10 °C a 40 °C
Instalación	Mural, altura inferior a 2 m
Seguridad	Se recomienda instalación por un profesional cualificado. No tocar el interruptor bajo tensión.
Mantenimiento	Limpiar con un paño suave y seco. No usar productos químicos.
Reparabilidad	Reparación por un profesional. No se suministran piezas de repuesto.
Contenido del embalaje	BASICZBR3, manual de instrucciones

Preguntas frecuentes - BASICZBR3 Sonoff

¿Cómo instalar el BASICZBR3?

Corte la alimentación eléctrica. Retire la tapa de protección, luego conecte los cables según las instrucciones de cableado (cable neutro y cable con tensión). Alinee las marcas al instalar la tapa. Para evitar el riesgo de electrocución, llame a un profesional cualificado.

¿Cómo agregar un subdispositivo en la aplicación eWeLink?

Asegúrese de que la puerta de enlace ZigBee esté conectada. Ponga el BASICZBR3 en modo de emparejamiento (el LED verde parpadea). Abra la aplicación eWeLink, seleccione la puerta de enlace, presione 'Agregar' y siga las instrucciones. Espere hasta que termine el emparejamiento.

¿Qué hacer si el emparejamiento falla?

Acerca el BASICZBR3 a la puerta de enlace ZigBee e intente de nuevo. Si el problema persiste, restablezca el dispositivo manteniendo presionado el botón de emparejamiento durante 5 segundos hasta que el LED parpadee.

¿Cómo restablecer el BASICZBR3?

Elimine el dispositivo en la aplicación eWeLink. Esto lo restaurará automáticamente a los ajustes de fábrica. También puede mantener presionado el botón de emparejamiento durante 5 segundos para ponerlo en modo de emparejamiento.

¿Puedo usarlo sin una puerta de enlace ZigBee?

No, el BASICZBR3 necesita una puerta de enlace ZigBee (hub) compatible, como la puerta de enlace SONOFF ZigBee, para funcionar a distancia y usar las funciones inteligentes.

¿Qué puertas de enlace son compatibles?

Además de la puerta de enlace SONOFF ZigBee, el BASICZBR3 admite puertas de enlace compatibles con el protocolo ZigBee 3.0, como SmartThings y Amazon Alexa. Consulte el manual para más detalles.

¿Cómo controlar el dispositivo a distancia?

Después de conectar el BASICZBR3 a una puerta de enlace ZigBee y a la aplicación eWeLink, puede encender/apagar, programar, crear escenas y usar el control por voz a través de asistentes compatibles.

¿Qué significa el LED verde?

El LED verde es el indicador de señal ZigBee. En modo de emparejamiento, parpadea rápidamente. Una vez conectado, permanece encendido o parpadea lentamente según el estado.

¿Cuáles son las precauciones de seguridad?

Apague siempre la alimentación antes de la instalación. No toque el interruptor durante el uso. Consulte a un profesional cualificado para la instalación y cualquier reparación.

¿Dónde puedo descargar el manual completo?

El manual completo (49 páginas) está disponible para descarga gratuita en notice-facile.com en varios idiomas, incluido el español.

MANUAL DE USUARIO BASICZBR3 Sonoff

El dispositivo puede operarse de forma inteligente trabajando con el SONOFF de ZigBee puerta de enlace.

El dispositivo puede trabajar con otras puertas de enlace que sean compatibles con el protocolo inalámbrico de ZigBee 3.0. La información detallada es conforme al producto final.

Instrucciones de funcionamiento

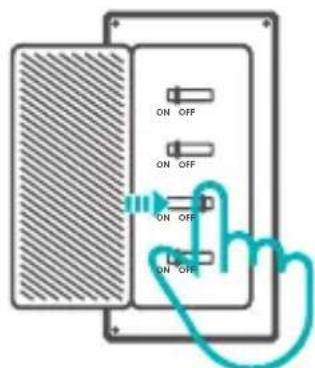

1. Apagado

Para evitar descargas eléctricas, consulte con su distribuidor o un profesional cualificado para solicitar ayuda durante la instalación y la reparación! No toque el interruptor durante el uso.

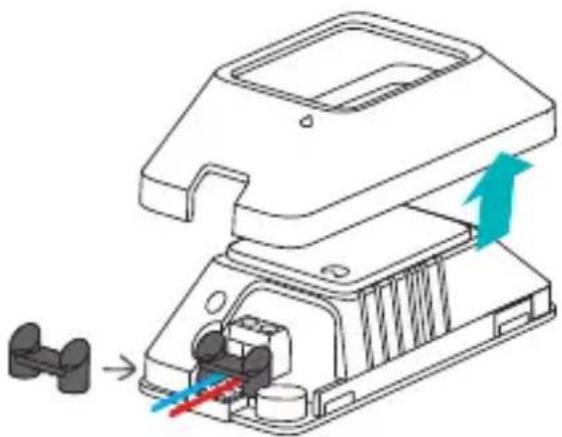

2. Instrucciones de cableado

Quite la tapa de protección y, a continuación, conecte los cables antes de fijar el sujetacables.

Para asegurar la instalación completa, alinee “con” a sujetar la tapa de protección.

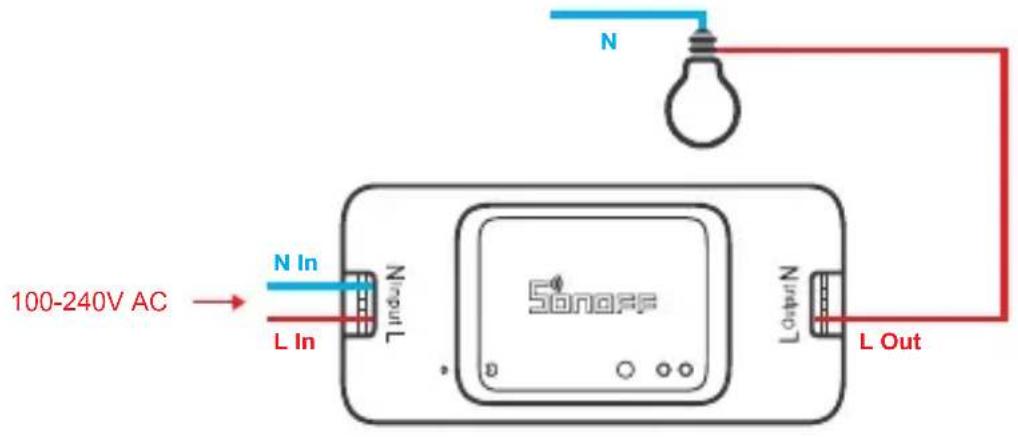

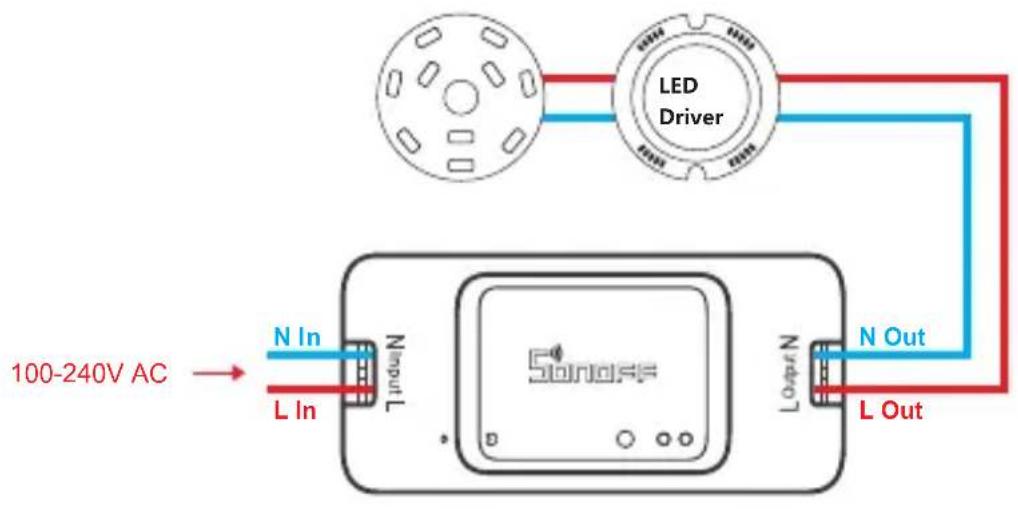

Instrucciones de cableado de lámpara de techo :

Instrucciones de cableado con un solo cable activo:

Compruebe que las conexiones del cable neutro y activo sean correctas.

3. Descargar la aplicación

Android™ & iOS

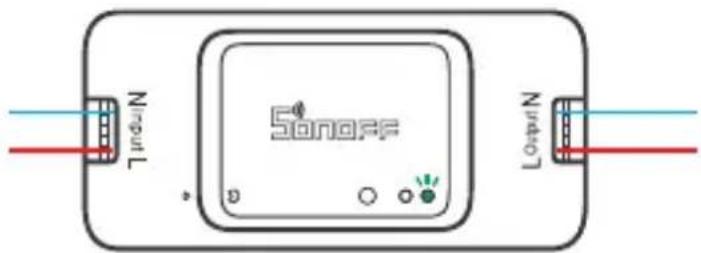

4. Encender

Después de encender el dispositivo, este se pondrá en modo de emparejamiento durante el primer uso y el indicador de señal LED de ZigBee emitirá parpadeos.

El dispositivo saldrá del modo de emparejamiento si no entra en funcionamiento por durante un largo periodo. Si vuelve a ingresar, mantenga presionado el interruptor manual durante 5 segundos hasta que el indicador de señal LED de ZigBee parpadee y suelte el botón.

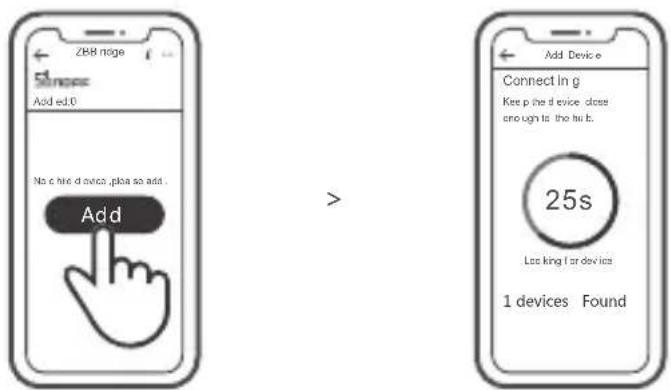

5. Agregar subdispositivos

Conecte la puerta de enlace antes de agregar el subdispositivo.

Acceda a la aplicación eWeLink, seleccione la puerta de enlace que desee conectar y toque en "Agregar"para agregar el subdispositivo, y tenga paciencia hasta que se complete el emparejamiento.

Si se produce un error al agregar, mueva el subdispositivo más cerca de la puerta de enlace e inténtelo de nuevo.

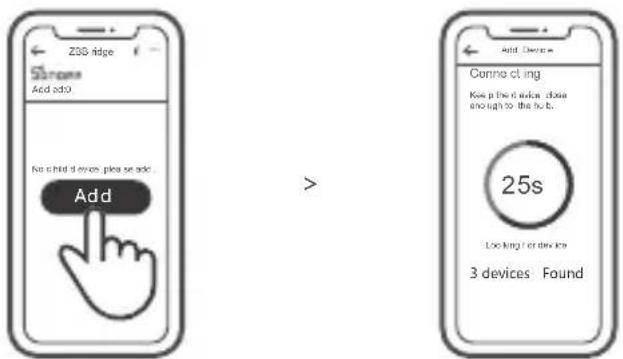

El SONOFF del puerta de enlace de ZigBee es compatible con la conexión del múltiples subdispositivos al mismo tiempo.

Enc i e nda el Puen t e , config u r e el dis p o si t i v o subo rdi n a do en el modo de emparejamiento. Luego acceda a la página Puente en la aplicación eWeLink para tocar "Agregar" y sea paciente hasta que se complete el emparejamiento.

Más plataformas de aplicaciones y recomendaciones de pasarelas

SmartThings

Amazon Alexa

Este dispositivo admite las siguientes pasarelas además de SONOFF ZigBee:

Echo Studio

Echo Plus (Modelo: ZE39KL)

2nd Gen Echo Show (Modelo: DW84JL)

2nd Gen Echo Plus (Modelo: L9D29R)

Samsung SmartThings hub

Instrucciones de adición de pasarelas:

1. Consulte el manual del usuario de la pasarela para descargar la aplicación correspondiente y emparejarla.
2. Establezca ZBMINI en el modo de emparejamiento.
3. Agregue ZBMINI de acuerdo con la solicitud de aplicación. Debe seleccionar eWeLink o SONOFF para agregar.

Si se produce un error al agregar, mueva el subdispositivo más cerca de la puerta de enlace e inténtelo de nuevo.

Especificaciones

Modelo	BASICZBR3
Entrada	100-240V AC 50/60Hz 10A Max
Salida	100-240V AC 50/60Hz 10A Max
ZigBee	IEEE 802.15.4
Sistemas operativos	Android & iOS
Temperatura de funcionamiento	-10°C~40°C
Materiale	PC V0
Dimensiones	91x43x25mm

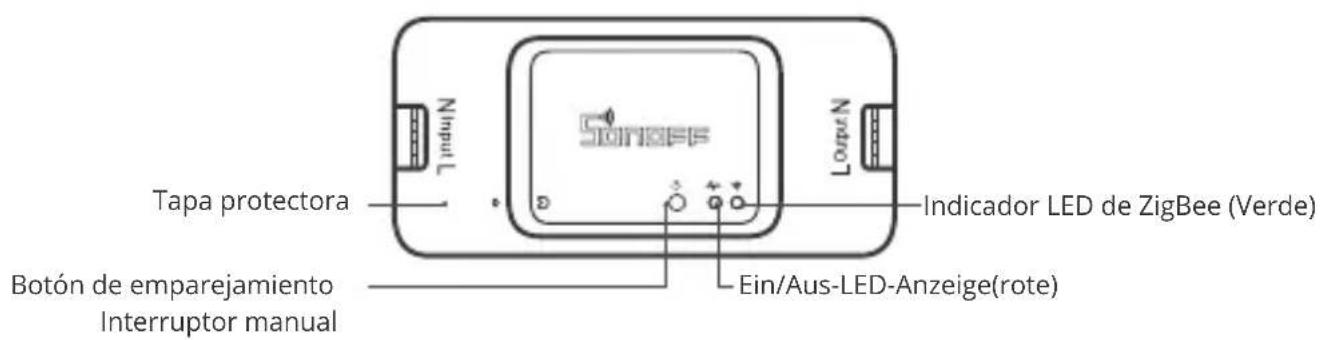

Introducción al producto

El peso del dispositivo es inferior a 1 kg.

Se recomienda una altura de instalación inferior a 2 m.

Características

El dispositivo inteligente SONOFF ZigBee que utiliza el protocolo de comunicación inalámbrica ZigBee le permite encender/apagar de forma remota, programar dispositivos conectados de encendido/apagado y configurar escenas inteligentes, entre otras funciones.

Control remoto desde plicación

Sincronización simple/regresiva

Control por voz Control compartido

Las funciones de más arriba están determinadas por ZigBee Hub.

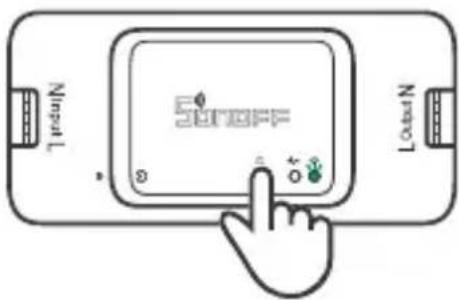

Cambiar Red

Si necesitas cambiar la red, presiona sin soltar el botón de emparejamiento por 5 segundos hasta que el indicador de señal LED de ZigBee emitirá parpadeos. y luego de que dispositivo entre en el modo de emparejamiento rápido, podrás emparejarlo de nuevo.

Restablecimiento de los ajustes de fábrica

Si borras el dispositivo en la aplicación eWeLink se restaurará a valores de fábrica.

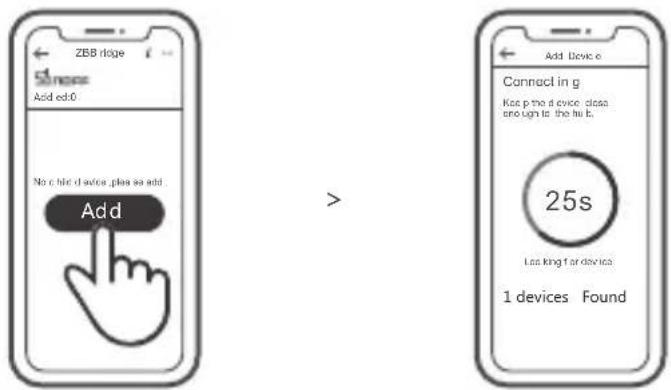

5. Adicionar sub-dispositivos

Conecte o Bridge antes de adicionar o sub-dispositivo.
